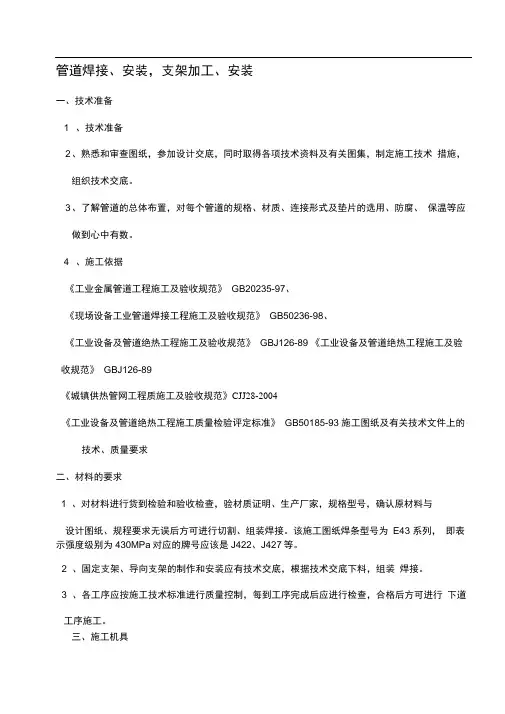

管道焊接、安装，支架加工、安装

一、技术准备

1、技术准备

2、熟悉和审查图纸，参加设计交底，同时取得各项技术资料及有关图集，制定施工技术

措施，组织技术交底。

3、了解管道的总体布置，对每个管道的规格、材质、连接形式及垫片的选用、防腐、

保温等应做到心中有数。

4、施工依据

《工业金属管道工程施工及验收规范》GB20235-97、

《现场设备工业管道焊接工程施工及验收规范》GB50236-98、

《工业设备及管道绝热工程施工及验收规范》GBJ126-89

《工业设备及管道绝热工程施工及验收规范》GBJ126-89

《城镇供热管网工程质施工及验收规范》,,,,,,,,,,

《工业设备及管道绝热工程施工质量检验评定标准》GB50185-93

施工图纸及有关技术文件上的技术、质量要求

二、材料的要求

1、对材料进行货到检验和验收检查，验材质证明、生产厂家，规格型号，确认原材料与

设计图纸、规程要求无误后方可进行切割、组装焊接。该施工图纸焊条型号为E43系列，即表示强度级别为430MPa，对应的牌号应该是J422、J427等。

2、固定支架、导向支架的制作和安装应有技术交底，根据技术交底下料，组装

焊接。

3、各工序应按施工技术标准进行质量控制，每到工序完成后应进行检查，合格后方可进行

下道工序施工。

三、施工机具

汽车起重机、载重汽车、直流电焊机、氩弧焊机、砂轮切割机、空气压缩机、坡口机、焊条烘干箱、

手握砂轮机、电动试压泵、导链、千斤顶、气焊工具、扳手、水平尺、铅锤、直角尺、手锤。

四、质量要求

(一)焊接质量要求

1、在施工过程中，焊接质量检验应按下列次序进行:

(1)对口质量检验;

(2)表面质量检验;

(3)无损探伤检验;

(4)强度和严密性试验;

2、对口质量应检验坡口质量、对口间隙、错边量、纵焊缝位置、检验标准应符合表3-2和3-3的规定。

3、焊缝表面质量检验应符合下列规定:

(1)检查前，应将焊缝表面熔渣清理干净;

(2)焊缝尺寸应符合设计要求，焊缝表面应完整，高度不应低于母材表面，并与母材圆滑过度;

(3)不得有表面裂纹、气孔、夹渣及融合性飞溅物等缺陷;

(4)咬边深度应小于0.5mm，且每道焊缝的咬边长度不得大于该焊缝总长度的10%;

(5)表面加强面的高度，不得大于该管道壁厚度的30%，且小于或等于5mm，焊缝加强面宽度应

焊出坡口边缘2-3mm。

(6)表面凹陷深度不得大于0.5mm，且每道焊缝的凹陷长度不得大于该焊缝总长度的10%;

(7)焊缝质量及检验方法应符合下列规定;焊缝表面检查完毕应填写“焊缝表面检测报告”

序检验频率

项目质量标准检验方法

号范围点数

1 加强面转动口 1.5-2.0mm，并不每10 1 用焊口检测器，量

高度大于管壁厚30% 个口取最大偏差值计1点

2 加强面固定口 2.0-3.0mm，并不每10 1 用焊口检测器，量取

高度大于管壁厚30% 个口取最大偏差值计1点

3 加强面每10 1 用焊口检测器，量焊出坡口边缘2.0-3.0mm

宽度个口取最大偏差值计1点

4 外观表面光滑、宽窄均匀整齐根部焊透，无每10 1 观察

裂缝、焊瘤、个口咬肉附近有焊工号码个口

4、焊缝无损探伤检验应符合下列规定:

(1)通行及半通行管沟敷设，管网设计参数为:温度95? ，工作压力1.6Mpa的高温热水

管道。固定焊口的无损检测数量为总数的100%;

(2)钢管与设备、管件连接处的焊缝应进行100%无损探伤检验。

(3)管线折点处有现场焊接的焊缝，应进行100%无损探伤。

(4)焊缝返修后应进行表面质量及100%的无损探伤检验，其检验数量不得计在规定检验

数中。

(5)穿越城市主要干线的不通行管沟及直埋敷设的管道在道路两侧5m范围内应进行100%

无损探伤检验，其检验数量不得计在规定检验数中。

(6)焊缝的无损检验量，应按规定的检验百分数均布在焊缝上，严禁采用集中检验量来

替代应见焊缝缝检验量。

(7)应对每一位焊工至少检验一个转动焊口和一个固定焊口。

(8)转动焊口经无损检验不合格时，应取消该焊工对本工程的焊接资格;固定焊口经检

验不合格时，应对该焊工焊接的焊口按规定的检验比例加倍抽检，仍有不合格时，应取

消该焊工的焊接资格，对取消焊接资格的焊工所焊的全部焊缝应进行无损探伤检验。

6、探伤评定标准按现行《钢融化焊接对接接头射线照相和质量分级》

(GB/T3323)执行。

7、焊缝无损探伤记录应符合《射线探伤检测报告》要求，每个焊口综合评定?级以上为

合格。

(二)管道支、吊架和滑托制作加工质量要求

1、支架、吊架和滑托的形式、材质、外形尺寸、制作精度及焊接质量应符合

设计要求，

焊接变形应予以矫正;

2、支架上滑托的滑动支撑板、滑托的滑动平面，导向支架的导向板滑动平面

及支、吊

架弹簧盒的工作面应平整、光滑，不得有毛刺及焊渣等;

3、组合式弹簧支架应具有合格证书，安装前应进行检查，并应符合下列要求:

1)外形尺寸偏差应符合设计要求;

2)弹簧不应有裂纹、折叠、分层、锈蚀等缺陷;

3)弹簧两端支撑面应与弹簧轴线垂直，其偏差不得超过自由高度的2,。

4、已预制完成并经检查合格的管道支架、滑托等应按设计要求进行防腐处

理，并妥善

保管;

5、焊在钢管外皮上的弧形板应采用模具压制成型，用同径钢管切割的，应采

用模具整形。

(三)、管道安装质量要求

1、在管道中心线和支架高程测量复核无误后，方可进行管道安装;

2、安装过程中不得碰撞沟壁、沟底、支架等;

3、吊、放在架空支架上的钢管应采取必要的固定措施;

4、地上敷设管道的管组长度应按空中就位和焊接的需要来确定，宜等于或大

于2倍支架

间距;

5、每个管组或每根钢管安装时都应按管道中的中心线和管道坡度对接管口。
