北师大版九年级物理磁现象复习和总结

第十四章 磁现象复习和总结

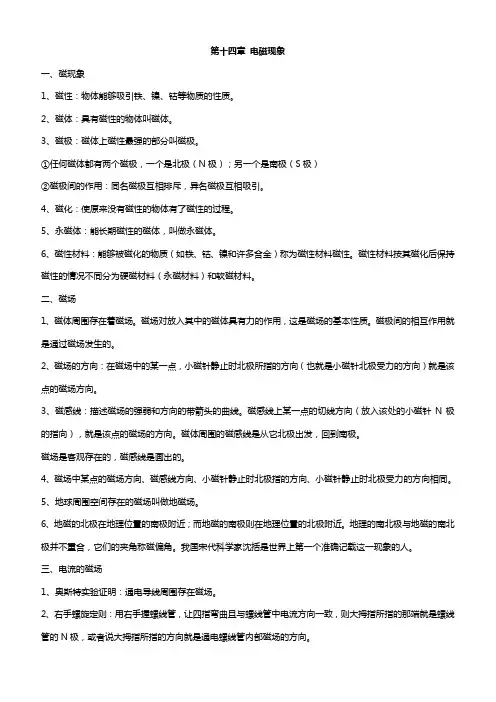

一、简单磁现象 磁性 物体能够吸引铁、钴、镍等物质的性质 磁体 具有_磁__性___的物体
磁体上磁性最强的两个部位，分别是_N__极、__S__极
磁极 作用规律：同名磁极相互_排__斥__，异名磁极相互_吸__引__
二、磁场
方向 磁感线上某一点的切线方向、小磁针N极的受力方向
四、磁场对电流的作用
磁场对通电导线有力的作用，力的方向可用 __左__手___定则判断
四、磁场对电流的作用
直流电动机：经过平衡位置后_换__向__器__自动改变电流方向
能量转化：电能转化为机械能
四、磁场对电流的作用
【例4】在制作简易电动机过程中，若要改变
电动机的转动方向，可以（ B ）
A.改变通电电流的大小 B.将电源的正负极对调 C.换用磁性更强的磁铁 D.增加电动机的线圈匝数
磁感线 磁感线是描述磁场的带箭头的假想曲线。磁体外
部的磁感线从磁体的N极出发， 回到S极；磁体 内部的磁感线是从磁体的S极指向N极。
二、磁场
地磁场 地磁N极在地理__南___极附近，地磁S极在地理
__北___极附近。
二、磁场
【例1】关于磁体、磁场和磁感线，以下说法中正确
的是（ C ）
A.铁和铝都能够被磁体所吸引 B.磁感线是磁场中真实存在的曲线 C.磁体之间的相互作用是通过磁场发生的 D.小磁针的北极在任何情况下都指向地理的南极
随堂练习
3.在图中的自动控制电路中，当控制电路的开关 S 闭合
时，工作电路的情况是（ A ）
A.灯不亮，电铃响 B.灯不亮，电铃不响 C.灯亮，电铃不响 D.灯亮，电铃响
随堂练习
4.在一次物理实验中，小宇同学连接了如图所示的电路， 电磁铁的 B 端有一个可自由转动的小磁针，闭合开关后，
下列说法错误的是（ C ）
A.电磁铁的 A 端为 N 极 Ｂ.小磁针静止时，N 极水平指向左 C.利用这一现象所揭示的原理可制成的设备是发电机 D.当滑动变阻器的滑片 P 向右端移动，电磁铁磁性增强
课堂小结 通过本节课的学习，你有什么收获？
第十四章 磁现象复习和总结
五、磁生电 电磁感应
当导体回路中的一部分在磁场中做_切__割__磁__感__线__运动时， 回路中会产生感应电流 感应电流方向与磁场方向和导体运动方向有关
能量转化：机械能转化为电能
五、磁生电
应用
动圈式话筒 发电机：分为直流发电机和交流发电机 实际的发电机：由_定__子___和__转__子__组成
随堂练习
1.有一种佩戴在手腕上的“计步器”，其构造是在一段塑料 管中密封一小块磁体，管外缠绕着线圈。运动时，磁体在管 中反复运动，线圈的输出电流随之不停地变化，显示出运动
步数。“计步器”的基本原理与下列哪幅图相同（ A ）
随堂练习
2.关于磁场和磁感线，以下说法错误的是（ A ）
A.磁体周围存在着磁感线 B.磁体之间的相互作用是通过磁场产生的 C.磁体外部的磁感线都是从磁体的 N 极出发，回到 S 极的 D.磁场中，小磁针静止时北极所指的方向为该点磁场的方向
三、电生磁 电流的磁效应
电流周围存在磁场，磁场方向与电流方向有关
通电螺线管
与条形磁体的磁场类似，磁极可用_右__手__螺__旋__定则判断
三、电生磁
【例2】在下图中标出开关S闭合后电源的正极 和置于螺线管正上方小磁针的N极。
N
+
三、电生磁 电磁铁
影响磁性强弱的因素 应用：电磁继电器、电磁阀控制车门
磁性有无可由通断电控制 特点 磁性强弱可由改变电流大小控制
磁极极性可由改变电流方向控制
三、电生磁 电磁继电器
电路：低压控制电路、高压工作电路 实质：由电磁铁控制工作电路通断的开关
三时，绿灯亮；当水位到达B时，红灯亮。请根 据以上要求，用笔画线代替导线，完成工作电路的连接。
