2020年高考回归复习—电学选择综合题一 含答案
2020年高考回归复习—电学选择之变压器的动态分析 包含答案
高考回归复习—电学选择之变压器的动态分析1．如图所示，一个原线圈匝数可以调节的理想变压器，设原副线圈匝数比1:K （其中1K ≥），一个交流电源0)U t π=V 通过电流表A 接在原线圈上，副线圈输出端接有电压表V 、定值电阻1R 、可变电阻2R ，下列说法正确的是（ ）A ．当2K =时，电压表的示数为72V ，通过电压表内部线圈的电流频率为100HzB ．仅将2R 的滑动触头Q 下移，电压表示数不变、电流表变大C ．仅将2R 的滑动触头Q 上移，1R 消耗的电功率变大D ．仅移动原线圈滑动触头P 增大K ，电流表示数变小、电压表变大2．如图所示，边长为L 、匝数为N ，电阻不计的正方形线圈abcd 在磁感应强度为B 的匀强磁场中绕转轴OO ’转动，转轴OO ’垂直于磁感线。
线圈通过滑环和电刷连接一个含有理想变压器的电路，变压器原、副线圈的匝数分别为n 1和n 2，电压表为理想电表。
保持线圈abcd 以恒定角速度ω转动，则（ ）A ．从图示位置开始计时，矩形线圈产生的感应电动势瞬时值表达式为2sin e NB L t ωω= B ．原、副线圈的功率之比为n 1：n 2C ．电压表V 22D ．当滑动变阻器R 的滑片P 向上滑动时，电压表V 1示数增大3．如图所示，理想变压器的输入端通过灯泡L 1与输出电压恒定的正弦交流电源相连，副线圈通过导线与两个相同的灯泡L 2和L 3相连，开始时开关S 处于断开状态．当S 闭合后，所有灯泡都能发光，下列说法中正确的有( )A ．副线圈两端电压不变B ．灯泡L 1亮度变亮，L 2的亮度不变C ．副线圈中电流变大，灯泡L 1变亮，L 2变暗D ．因为不知变压器原、副线圈的匝数比，所以L 1及L 2的亮度变化不能判断4．如图所示，理想变压器的原线圈a 、b 两端接正弦交变电压，副线圈M 、N 两端通过输电线接有两个相同的灯泡L 1和L 2，输电线上的等效电阻为R 。
高考回归复习—电学、力学选择综合题含答案
高考回归复习—电学选择之综合题一1．如图甲所示，O、A为电场中一直线上的两个点，带正电的点电荷只受电场力的作用，从O点以某一初速度沿直线运动到A点，其电势能E p随位移x的变化关系如图乙所示。
则从O到A过程中，下列说法正确的是（）A．点电荷的速度先增大后减小B．点电荷所受电场力先减小后增大C．该电场是负点电荷形成的D．O到A电势先降低后升高2．如图所示，一根两端开口、长为1 m的铜管竖直放置，把一个磁性很强的圆柱形磁体从管上端放入管中，磁体直径略小于铜管内径，磁体过了较长时间才从铜管下端落出，比自由落体慢了许多。
则（）A．磁体下落变慢，主要是因为磁体受到空气阻力作用B．磁体下落变慢，主要是因为磁体受到金属铜的吸引C．铜管内电流方向保持不变D．铜管对磁体的作用力方向始终向上3．如图所示，垂直纸面向里的匀强磁场分布在边长为L的等边三角形ABC内，D是AB边的中点，一群相同的带负电的粒子仅在磁场力作用下，从D点沿纸面以平行于BC边方向、大小不同的速率射入三角形内，不考虑粒子间的相互作用力，已知粒子在磁场中运动的周期为T，则下列说法中正确的是（）A．粒子垂直BC边射出时，半径R等于4LB．速度小的粒子一定比速度大的粒子在磁场中运动时间长C．粒子可能从AB边射出，且在磁场中运动时间为5 6 TD．粒子可能从C点射出，且在磁场中运动的时间为6T4．如图所示，MN是某匀强电场中的一等势线。
虚线是一带电的粒子只在电场力的作用下，在纸面内由a 运动到b的轨迹。
下列判断正确的是（）A．电场方向一定是垂直MN向上B．a点的电势一定不等于b点的电势C．带电粒子的加速度可能平行MN向右D．带电粒子由a运动到b的过程中动能可能增加5．如图所示，固定于水平面上的金属架CDEF处在竖直向下的匀强磁场中，金属棒MN沿框架以速度v向右做匀速运动。
t=0时，磁感应强度为B0，此时MN到达的位置恰好使MDEN构成一个边长为l的正方形。
2020年高考回归复习—电学选择之线框进出磁场过程的能量问题 包含答案
高考回归复习—电学选择之线框进出磁场的能量问题1．如图所示，在倾角30θ=︒的光滑绝缘斜面上存在一有界匀强磁场，磁感应强度B =1T ，磁场方向垂直斜面向上，磁场上下边界均与斜面底边平行，磁场边界间距为L =0.5m 。
斜面上有一边长也为L 的正方形金属线框abcd ，其质量为m =0.1kg ，电阻为0.5R =Ω。
第一次让线框cd 边与磁场上边界重合，无初速释放后，ab 边刚进入磁场时，线框以速率v 1作匀速运动。
第二次把线框从cd 边离磁场上边界距离为d 处释放，cd 边刚进磁场时，线框以速率v 2作匀速运动。
两种情形下，线框进入磁场过程中通过线框的电量分别为q 1、q 2，线框通过磁场的时间分别t 1、t 2，线框通过磁场过程中产生的焦耳热分别为Q 1、Q 2.已知重力加速度g=10m/s 2，则（ ）A ．121v v ==m/s ，0.05d =mB ．120.5q q ==C ，0.1d =m C ．12:9:10Q Q =D ．12:6:5t t =2．如图所示，同一竖直面内的正方形导线框a b 、的边长均为L ，电阻均为R ，质量分别为2m 和m 。
它们分别系在一跨过两个定滑轮的轻绳两端，在两导线框之间有一宽度为2L 、磁感应强度大小为B 、方向垂直竖直面的匀强磁场区域。
开始时，线框b 的上边与匀强磁场的下边界重合，线框a 的下边到匀强磁场的上边界的距离为L 。
现将系统由静止释放，当线框b 全部进入磁场时，a b 、两个线框开始做匀速运动。
不计摩擦和空气阻力，重力加速度为g ，则（ ）A ．a b 、两个线框匀速运动时的速度大小为22mgRB LB ．线框a 从下边进入 磁场到上边离开磁场所用时间为233B L mgRC ．从开始运动到线框a 全部进入磁场的过程中，线框a 所产生的焦耳热为mgLD ．从开始运动到线框a 全部进入磁场的过程中，两线框共克服安培力做功为2mgL3．半径为r、质量为m、电阻为R的金属圆环用一根长为L的绝缘轻细杆悬挂于O1点，杆所在直线过圆环圆心，在O1点的正下方有一半径为L＋2r的圆形匀强磁场区域，其圆心O2与O1点在同一竖直线上，O1点在圆形磁场区域边界上，磁感应强度为B，如图所示．现使绝缘轻细杆从水平位置由静止释放，下摆过程中金属圆环所在平面始终与磁场垂直，已知重力加速度为g，不计空气阻力及摩擦阻力，则（）A．圆环最终会静止在O1点的正下方B．圆环第一次进入磁场的过程通过圆环的电荷量大小为2 Br R πC．圆环在整个过程中产生的焦耳热为1() 2mg L r+D．圆环在整个过程中产生的焦耳热为1(2) 2mg L r+4．如图所示，Ⅰ、Ⅱ两条虚线之间存在匀强磁场，磁场方向与竖直纸面垂直。
2020届高考回归复习—电学选择之带电微粒在复合场中的运动含答案
高考回归复习一电学选择之带电微粒在复合场中的运动1如图所示，两平行金属板水平放置，板长和板间距均为L ,两板间接有直流电源，极板间有垂直纸面向外的匀强磁场。
一带电微粒从板左端中央位置以速度v 0gL 垂直磁场方向水平进入极板，微粒恰好做匀动，则该微粒在极板间做匀速圆周运动的时间为（ ）做匀速圆周运动，b 在纸面内向右做匀速直线运动，e 在纸面内向左做匀速直线运动， 下列选项正确的是（ ）速直线运动。
若保持 a 板不动，让b 板向下移动 0.5L ，微粒从原位置以相同速度进入，恰好做匀速圆周运ngL 3gngL2•如图所示，套在足够长的绝缘粗糙直棒上的带正电小球，其质量为 动，现将此棒竖直放入沿水平方向的且互相垂直的匀强磁场和匀强电场 小球由棒的下端以某一速度上滑的过程中一定有 （ ）m 、带电荷量为q ,小球可在棒上滑 （图示方向）中.设小球带电荷量不Xx iXXX s JXX -X X' 5 Ef XX XXXX LA •小球加速度一直减小B. 小球的速度先减小，直到最后匀速C. 杆对小球的弹力一直减小 D .小球受到的洛伦兹力一直减小3•如图所示，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上 （与纸面平行），磁场方向垂直于纸面向里，三个带正电的微粒a 、b 、c 电荷量相等，质量分别为 m a 、m b 、m e ,已知在该区域内,a 在纸面内C .X1X JX 1 」 X 1X左只X X X X右XXXXXB . m b m a m eD . m e m b m a4.如图所示，环形塑料管半径为R ,竖直放置，且管的内径远小于环的半径，ab 为该环的水平直径，环的mgab 及其以下部分有水平向左的匀强电场，电场强度的大小E，管的内壁光滑。
现将一质量为 m ,电q荷量为+q 的小球从管中a 点由静止开始释放，则（）A .小球到达b 点时速度为零，并在 adb 间往复运动 B. 小球每周的运动过程中最大速度在圆弧 ad 之间的某一位置C.小球第一次和第二次经过最高点 e 时对管壁的压力之比为 1:5D .小球第一次经过最低点 d 和最高点e 时对管壁的压力之比为 4:15. 如图所示，质量为 m ,带电荷量为q 的微粒以速度v 与水平方向成45。

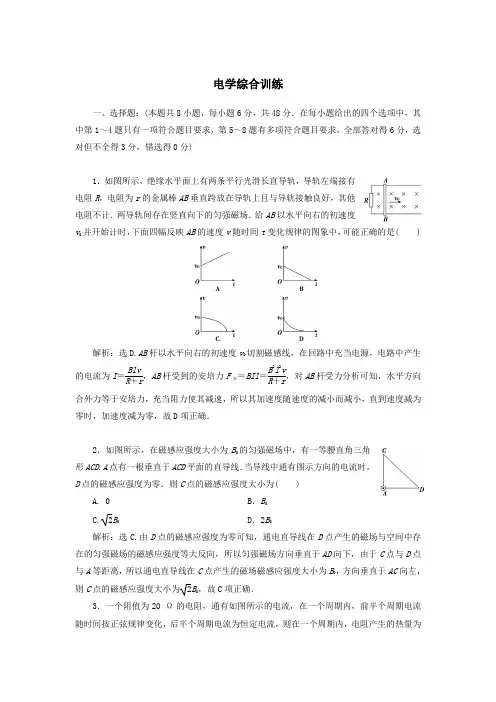

2020版高考物理一轮总复习电学综合训练(含解析)新人教版
电学综合训练一、选择题：(本题共8小题，每小题6分，共48分．在每小题给出的四个选项中，其中第1～4题只有一项符合题目要求，第5～8题有多项符合题目要求，全部答对得6分，选对但不全得3分，错选得0分)1．如图所示，绝缘水平面上有两条平行光滑长直导轨，导轨左端接有电阻R ，电阻为r 的金属棒AB 垂直跨放在导轨上且与导轨接触良好，其他电阻不计．两导轨间存在竖直向下的匀强磁场．给AB 以水平向右的初速度v 0并开始计时，下面四幅反映AB 的速度v 随时间t 变化规律的图象中，可能正确的是( )解析：选D.AB 杆以水平向右的初速度v 0切割磁感线，在回路中充当电源，电路中产生的电流为I ＝Blv R ＋r ，AB 杆受到的安培力F 安＝BIl ＝B 2l 2v R ＋r，对AB 杆受力分析可知，水平方向合外力等于安培力，充当阻力使其减速，所以其加速度随速度的减小而减小，直到速度减为零时，加速度减为零，故D 项正确．2．如图所示，在磁感应强度大小为B0的匀强磁场中，有一等腰直角三角形ACD .A 点有一根垂直于ACD 平面的直导线．当导线中通有图示方向的电流时，D 点的磁感应强度为零．则C 点的磁感应强度大小为( )A. 0 B ．B 0 C.2B 0D ．2B 0解析：选C.由D 点的磁感应强度为零可知，通电直导线在D 点产生的磁场与空间中存在的匀强磁场的磁感应强度等大反向，所以匀强磁场方向垂直于AD 向下，由于C 点与D 点与A 等距离，所以通电直导线在C 点产生的磁场磁感应强度大小为B 0，方向垂直于AC 向左，则C 点的磁感应强度大小为2B 0，故C 项正确．3．一个阻值为20 Ω的电阻，通有如图所示的电流，在一个周期内，前半个周期电流随时间按正弦规律变化，后半个周期电流为恒定电流，则在一个周期内，电阻产生的热量为( )A ．0.2 JB ．0.4 JC ．0.6 JD ．0.8 J解析：选C.求解电阻产生的热量时应该用电流的有效值，由有效值的定义可得⎝ ⎛⎭⎪⎫I m 22R T2＋I 22R T2＝I 2RT 得，I ＝32A ，则一个周期内电阻产生的热量为Q ＝I 2RT ＝0.6 J ，故C 项正确．4．如图甲所示，单匝导线框abcd 固定于匀强磁场中，规定垂直纸面向里为磁场的正方向．从t ＝0时刻开始磁感应强度B 随时间t 变化关系如图乙所示，若规定逆时针方向为感应电流i 的正方向，则在下面四个反映线框里感应电流i 随时间t 变化规律的图象中，正确的是( )解析：选A.由法拉第电磁感应定律可得：E ＝N ΔBS Δt ，又i ＝ER ，结合B t 图象可得，0～1 s 内线圈中产生的电流是恒定的，故C 、D 项错误；由B t 图象可知0～1 s 内垂直纸面向里的磁场磁通量在增大，由楞次定律可知线圈中产生的感应电流的方向为逆时针，与规定的正方向相同，所以为正值，故A 项正确，B 项错误．5．现有一组方向沿x 轴正方向的电场线，若从x 轴的坐标原点由静止释放一个带电粒子，仅在电场力的作用下，该粒子沿着x 轴的正方向从x 1＝0处运动到x 2＝1.2 cm 处，其电势φ随位置x 坐标变化的情况如图所示．下列有关说法正确的是( )A ．该粒子一定带正电荷B ．在x 轴上x ＝0.6 cm 的位置，电场强度大小为0C ．该粒子从x 1＝0处运动到x 2＝1.2 cm 处的过程中，电势能一直减小D ．在x 轴上0～0.6 cm 的范围内的电场强度大于0.6～1.2 cm 的范围内的电场强度 解析：选AC.由于带电粒子由坐标原点由静止开始，仅在电场力的作用下，沿x 轴正方向运动，所以所受电场力方向沿x 轴正方向，与电场线的方向一致，故该粒子一定带正电荷，故A 项正确；由φx 图象中斜率表示电场强度可知，x ＝0.6 cm 处电场强度大小为5 000 V/m ，故B 项错；由φ－x 图象可知，从x ＝0.6 cm 到x ＝1.2 cm 的过程中，电势一直降低，由E p ＝q φ可知，正电荷的电势能一直减小，故C 项正确；由φ－x 图象中斜率表示电场强度可知，0～1.2 cm 的范围内电场强度不变，故D 项错误．6．如图所示的电路中，理想变压器原、副线圈匝数比为3∶1，原线圈接在电压为U 0的正弦式电流电源上，定值电阻R 1＝R 2，变压器原、副线圈两端的电压分别为U 1、U 2，通过原、副线圈中的电流分别为I 1、I 2，则( )A ．I 1∶I 2＝1∶3B ． I 1∶I 2＝3∶1 C. U 1∶U 0＝1∶10D ． U 2∶U 0＝3∶10解析：选AD.由于理想变压器原、副线圈匝数比为3∶1，所有原副线圈的电流之比是1∶3，故A 项正确；原副线圈两端的电压之比为3∶1，两个定值电阻两端的电压之比U R 1U R 2＝13，左边回路有U 0＝U R 1＋U 1，右边回路中有U 2＝U R 2，所以U 1∶U 0＝9∶10，故C 项错误；U 2∶U 0＝3∶10，故D 项正确．7．如图所示，在匀强磁场中匀速转动的单匝矩形线圈的周期为T ，转轴O 1O 2垂直于磁场方向，线圈电阻为2 Ω.从线圈平面与磁场方向平行时开始计时，线圈转过60°时的感应电流为1 A ，那么( )A ．从图示位置开始，线圈转过90°时穿过线圈的磁通量最大B ．线圈中感应电流的有效值为 2 AC ．任意时刻线圈中的感应电动势为e ＝4cos 2πTt (V)D ．从图示位置开始到线圈转过90°时的过程中，线圈中磁通量变化了Tπ解析：选ABC.从图示位置开始，线圈转过90°时，恰好位于中性面的位置，磁通量最大，故A 项正确；线圈转动产生的是正弦式交变电流，所以电流的有效值为I ＝I m2，又E m ＝BS ω＝BS 2πT ，转过60°时有i ＝E m r cos 2πT t ＝BS ωrcos 60°＝1 A ，解得电流的有效值为I ＝ 2 A ，故B 项正确；任意时刻线圈中的感应电动势e ＝BS ωcos 2πTt ＝4cos 2πTt ，故C 项正确；从图示位置开始到线圈转过90°的过程中，线圈中的磁通量变化了ΔΦ＝BS ＝2Tπ，故D 项错误．8．如图所示，在光滑绝缘水平地面上相距为L 处有两个完全相同的带正电小球A 和B ，它们的质量都为m ，现由静止释放B 球，同时A 球以大小为v 0的速度沿两小球连线方向向B 球运动，运动过程中，两球最小距离为L3，下列说法中正确的是( )A ．距离最小时与开始时B 球的加速度之比为9∶1 B ．从开始到距离最小的过程中，电势能的增加量为12mv 2C ．A 、B 组成的系统动能的最小值是14mv 2D ．B 球速度的最大值为v 0解析：选AC.开始时，对B 球有：k q 2L 2＝ma 1 ，相距最小时，对B 球有：k q 2⎝ ⎛⎭⎪⎫L 32＝ma 2，则有：a 2a 1＝91，故A 项正确；当两球相距最小时，两球速度相同，系统动能最小．对A 、B 两球自B 球由静止释放至两球相距最小，由动量守恒定律得mv 0＝2mv ；由能量守恒得12mv 20＝12×2mv 2＋E p ，解得E p ＝14mv 20，故B 项错误；最小动能E k ＝12×2mv 2＝14mv 20，故C 项正确；当A球速度减为零时，B 球速度增大到v 0 ，此时两球相距为L ，此后A 球反向加速，B 球继续加速，故D 项错误．二、非选择题(本题共3小题，共52分)9．(9分)在“描绘小灯泡的伏安特性曲线”的实验中，所采用的小灯泡的规格为“2.5 V 0.3 A”，实验时采用的电路图如图甲所示．(1)某同学从实验室取出A 、B 两个材质相同的滑动变阻器，铭牌不清，从进货单中查知其中一个滑动变阻器的最大阻值为10 Ω，另一个为1 000 Ω，观察发现A 绕的导线粗而少，而B 绕的导线细而多，本实验应该选用______填(“A ”或“B ”)．(2)在实验测量中，某次电压表示数如图乙所示，则其示数为______V ；此时电流表的示数可能为图丙中的______(填写图丙中各表下方的代号)．(3)若实验得到另一小灯泡的伏安特性曲线(I U 图象)如图丁所示．若将这个小灯泡接到电动势为1.5 V 、内阻为5 Ω的电源两端，则小灯泡的工作电阻为______Ω，小灯泡消耗的功率是________W.解析：(1)由电阻定律R ＝ρLS可知，细而长的电阻大，粗而短的电阻小，而本实验采用分压式接法，应选用电阻小的，故选A .(2)电压表量程选3 V ，所以每小格表示0.1 V ，所以读数为2.00 V ，有估读数位；由于电压表示数略小于额定电压，所以电流表的示数略小于额定电流，故B 项正确．(3)作出闭合电路欧姆定律的I U 图象，与小灯泡的I U 图象交于一点，其横纵坐标的比值即为小灯泡的工作电阻，为9.8 Ω ；横纵坐标的乘积即为小灯泡消耗的实际功率，为0.1 W.答案：(1)A (2)2.00 B(3)9.8(9.6～10均可) 0.110．(20分)如图所示，足够大的平行挡板A 1、A 2竖直放置，间距6L ，两板间存在两个方向相反的匀强磁场区域Ⅰ和Ⅱ，以水平面MN 为理想分界面．Ⅰ区的磁感应强度为B 0，方向垂直纸面向外，A 1、A 2上各有位置正对的小孔S 1、S 2，两孔与分界面MN 的距离为L 、质量为m 、电量为＋q 的粒子经宽度为d 的匀强电场由静止加速后，沿水平方向从S 1进入Ⅰ区，并直接偏转到MN 上的P 点，再进入Ⅱ区，P 点与A 1板的距离是L 的k 倍．不计重力，碰到挡板的粒子不予考虑．(1)若k ＝1，求匀强电场的电场强度E ；(2)若2＜k ＜3，且粒子沿水平方向从S 2射出，求出粒子在磁场中的速度大小v 与k 的关系式．解析：(1)若k ＝1，则有MP ＝L ，粒子在Ⅰ区匀强磁场中做匀速圆周运动，根据几何关系，该情况粒子的轨迹半径为：R ＝L粒子在匀强磁场中做匀速圆周运动，则有：qvB 0＝m v 2R粒子在匀强电场中加速，根据动能定理有：qEd ＝12mv 2综合上式解得：E ＝qB 02L 22dm.(2)因为2＜k ＜3，且粒子沿水平方向从S 2射出，可知粒子在Ⅱ区只能发生一次偏转，该粒子运动轨迹如图所示由几何关系：R 2－(kL )2＝(R －L )2，又有qvB 0＝m v 2R则整理解得：v ＝qB 0L ＋k 2L2m.答案：(1)qB 20L 22dm (2)v ＝qB 0L ＋k 2L2m11．(23分)如图所示，质量m A ＝0.8 kg 、带电量q ＝－4×10－3C 的A球用长度l ＝0.8 m 的不可伸长的绝缘轻线悬吊在O 点，O 点右侧有竖直向下的匀强电场，场强E ＝5×103N/C.质量m B ＝0.2 kg 不带电的B 球静止在光滑水平轨道上，右侧紧贴着压缩并锁定的轻质弹簧，弹簧右端与固定挡板连接，弹性势能为3.6 J ．现将A 球拉至左边与圆心等高处由静止释放，将弹簧解除锁定，B 球离开弹簧后，恰好与第一次运动到最低点的A 球相碰，并结合为一整体C ，同时撤去水平轨道．A 、B 、C 均可视为质点，线始终未被拉断，g ＝10 m/s 2.求：(1)碰撞过程中A 球对B 球做的功和冲量大小； (2)碰后C 第一次离开电场时的速度大小；(3)C 每次离开最高点时，电场立即消失，到达最低点时，电场又重新恢复，不考虑电场瞬间变化产生的影响，求C 每次离开电场前瞬间绳子受到的拉力．解析：(1)由机械能守恒定律12m A v 2A ＝m A gl得碰前A 的速度大小v A ＝4 m/s 方向向右 由E ＝12m B v 2B得碰前B 的速度大小v B ＝6 m/s 方向向左 由动量守恒守律m A v A －m B v B ＝(m A ＋m B )v C 得v C ＝2 m/s 方向向右A 对B 所做的功W ＝12m B v 2C －E ＝－3.2 J A 对B 的冲量I ＝m B v C －(－m B v B )＝1.6 N·s(2)碰后，C 整体受到电场力F ＝qE因F －m C g ＞m C v 2Cl，可知C 先做类平抛运动则x ＝v C t ，y ＝12at 2，qE －m C g ＝m C a(y －l )2＋x 2＝l 2联立解得x ＝0.8 m ，y ＝0.8 m ，t ＝0.4 s即C 刚好在圆心等高处线被拉直，此时C 向上的速度为v y ＝at ＝4 m/s 设C 第一次运动到最高点速度为v 1，由动能定理(F －m C g )l ＝12m C v 21－12m C v 2y得v 1＝42≈5.66 m/s(3)设C 从最高点运动到最低点时的速度为v . 由动能定律m C g ×2l ＝12m C v 2－12m C v 21得 v ＝8 m/s由于F T ＋F －m C g ＝m C v 2l，可知F T ＞0，故C 之后每一次通过最低点均能一直做圆周运动设C 第n 次经过最高点时的速度为v n .则(n －1)qE ×2l ＝12m C v 2n －12m C v 21，(n ＝1,2,3……)由牛顿第二定律得F T ＋m C g －F ＝m C v 2nl解得F T ＝10(8n －3)N ，(n ＝1,2,3……) 答案：(1)－3.2 J 1.6 N·s (2)5.66 m/s (3)10(8n －3)N ，(n ＝1,2,3……)。
2020年高考回归复习—电学实验之观察电容器的充电和放电 含答案
高考回归复习—电学实验之观察电容器的充电和放电1．在“用传感器观察电容器的充电和放电”实验中，电路图如图甲．一位同学使用的电源电动势为8.0V，测得放电的I-t图象如图乙所示．（1）若按“四舍五入”法，根据“I-t图线与两坐标轴包围面积”，试计算电容器全部放电过程的放电量为______；（2）根据以上数据估算电容器的电容值为_________．2．如图甲连接电路，选用8V直流电源，470微法的电解电容器。
当单刀双掷开关s掷向1端，电源向电容器充电。
然后把开关掷向2端，电容器通过电阻R放电，传感器将电流信息传入计算机，屏幕上显示出如图乙所示的电流随时间变化曲线。
一位同学对实验进行了一些分析，其中正确的是_______A、开关s掷向2端时，流经电流传感器的电流方向从B到AB、放电过程中电容器的电容C、电荷量Q、电压U都变小C、Ι-t图中曲线与坐标轴围成的面积表示电容器储存的电荷量D、电容器充电完毕时，储存的电能约为0.015J3．在“用传感器观察电容器的充电和放电”实验中，电路图如图．一位同学使用的电源电动势为10.0V，测得放电的I-t图像如图所示．（1）若按“四舍五入（大于半格算一个，小于半格舍去）”法，根据“I-t 图线与两坐标轴包围面积”，电容器在全部放电过程中释放的电荷量约为_________ C．（结果保留两位有效数字）（2）根据以上数据估算电容器的电容值为_________ F．（结果保留两位有效数字）（3）如果将电阻R换一个阻值更大的电阻，则放电过程释放的电荷量___________（选填“变多”、“不变”或“变少”）．4．在测定电容器电容的实验中，将电容器、电压传感器、阻值为3 kΩ的电阻R、电源、单刀双掷开关S按图甲所示电路图进行连接。
先使开关S与1相连，电源给电容器充电，充电完毕后把开关S掷向2，电容器放电，直至放电完毕，实验得到的与电压传感器相连接的计算机所记录的电压随时间变化的图线如图乙所示，图丙为由计算机对图乙进行数据处理后记录了“峰值”及图线与时间轴所围“面积”的图像。
2020年高考回归复习—电学选择之安培力 含答案
高考回归复习—电学选择之安培力1．通电导线之间存在安培力的作用，若把电流I 1对电流I 2的安培力大小记为1F ，电流2I 对电流I 1的安培力大小记作2F ；电流1I 在导线2处产生的磁感应强度1B ，电流2I 在导线1处产生的磁感应强度2B （ ）A ．若12I I >，则12F F >B ．无论1I 、2I 如何变化，1B 始终与2B 相等C ．两个安培力1F 、2F 性质相同，大小相等，方向相反D ．把两导线置于光滑水平面上由静止释放（不计其它作用力），当导线1的加速度较大，则可断定I 2>I 1 2．如图所示，两根相互平行放置的长直导线a 和b 通有大小相等、方向相反的电流，a 受到磁场力的大小为F 1，当加入一与导线所在平面垂直的匀强磁场后，a 受到的磁场力大小变为F 2.则此时b 受到的磁场力大小为( )A ．F 2B ．F 1-F 2C ．F 1＋F 2D ．2F 1-F 23．竖直导线ab 与水平面上放置的圆线圈隔有一小段距离，其中直导线固定，线圈可自由运动，当同时通以如图4所示方向的电流时（圆线圈内电流从上向下看是逆时针方向电流），则从左向右看，线圈将（ ）A．不动。
B．顺时针转动，同时靠近导线。
C．顺时针转动，同时离开导线。
D．逆时针转动，同时靠近导线。
4．如图所示，条形磁铁压在水平的粗糙桌面上，它的正中间上方有一根长直导线L，导线中通有垂直于纸面向里（即与条形磁铁垂直）的电流。
若将直导线L沿竖直向上方向缓慢平移，远离条形磁铁，则在这一过程中（）A．桌面受到的压力将增大B．桌面受到的压力将减小C．桌面受到的摩擦力将增大D．桌面受到的摩擦力将减小5．如图，等边三角形线框LMN由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M、N与直流电源两端相接，已如导体棒MN受到的安培力大小为F，则线框LMN 受到的安培力的大小为（）A．2F B．1.5F C．0.5F D．06．如图，两根平行放置的长直导线a和b通有大小均为I、方向相反的电流，此时导线b受到的磁场力大小为F。
2020年高考回归复习—电学选择之远距离输电 包含答案
高考回归复习—电学选择之远距离输电1．在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，下列说法中正确的有( )A ．升压变压器的输出电压增大B ．降压变压器的输出电压增大C ．输电线上损耗的功率增大D ．输电线上损耗的功率占总功率的比例增大2．在炎热酷暑的时候，大量的电器高负荷工作，一些没有更新升级输电设备的老旧社区，由于输电线老化，线损提高，入户电压降低，远达不到电器正常工作的需要，因此出现了一种“稳压源”的家用升压设备，其原理就是根据入户电压与电器工作电压，智能调节变压器原副线圈匝数比的机器，现某用户工作情况如图所示。
下列说法正确的是（忽略变压器电阻）（ ）A ．现入户电压1150V U =，若要稳压源输出电压2225V U =，则需调节12:2:3n n =B ．空调制冷启动时，热水器实际功率降低C ．空调制冷停止时，导线电阻耗能升高D ．在用电器正常工作时，若入户电压1U 减小，则需要更大的入户电流，从而输电线路损耗更大 3．如图所示为远距离交流输电的简化电路图，发电厂的输出电压是U ，用等效总电阻是r 的两条输电线输电，输电线路中的电流是I 1，其末端间的电压为U 1．在输电线与用户间连有一理想变压器，流入用户端的电流为I 2．则（ ）A ．用户端的电压为112U I I B ．输电线上的电压降为U –U 1 C ．理想变压器的输入功率为I 12r D ．输电线路上损失的电功率为I 12r4．远距离输电的示意图如图所示，交流发电机的输出电压U 1、输电线的电阻r 和理想变压器的匝数均不变。
当用户消耗的功率变大时，下列说法正确的是（ ）A ．通过用户电器的电流频率变大B ．输电线中通过的电流变大C ．输电线上的电压损失变大D ．用户电器两端的电压变大5．如图所示的输电线路中，升压变压器T 1和降压变压器T 2均为理想变压器，电压表V 1、V 2分别接在T 1和T 2副线圈两端。
2020年高考回归复习—电学实验之电表的改装和校对 包含答案
高考回归复习—电学实验之电表的改装及校对1．有一毫伏表，它的内阻是100Ω，量程为0.2V，现要将它改装成量程为10A的电流表，则毫伏表应（）A．并联一个0.02Ω的电阻B．并联一个0.2Ω的电阻C．串联一个50Ω的电阻D．串联一个4900Ω的电阻2．如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的13；R2的阻值等于电流表内阻的2倍．若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是( )A．将接线柱1、2接入电路时，每一小格表示0.08AB．将接线柱1、2接入电路时，每一小格表示0.02AC．将接线柱1、3接入电路时，每一小格表示0.06AD．将接线柱1、3接入电路时，每一小格表示0.01A3．一个电流表,刻度盘的每1小格代表1uA,内阻为Rg。
如果把它改装成量程较大的电流表,刻度的每一小格代表nμA,则( )A．给它并联一个电阻,阻值为R g/nB．给它并联一个电阻,阻值为R g/（n-1）C．给它串联一个电阻,阻值为n R gD．给它串联一个电阻,阻值为(n-1)R g4．磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G，内阻R g＝30 Ω，满偏电流I g＝5mA，要将它改装为量程为0～3 A的电流表，所做的操作是 ()A．串联一个570 Ω的电阻B．并联一个570 Ω的电阻C．串联一个0.05 Ω的电阻D．并联一个0.05 Ω的电阻5．某同学利用一块表头和三个定值电阻设计了如图所示的电表，该电表有1、2两个量程．关于该电表，下列说法中正确的是（）A．测电压时，量程1一定小于量程2，与R1、R2和R3的阻值无关B．测电流时，量程1一定大于量程2，与R1、R2和R3的阻值无关C．测电压时，量程1与量程2间的大小关系与R1、R2和R3的阻值有关D．测电流时，量程1与量程2间的大小关系与R1、R2和R3的阻值有关6．如图所示，由相同的电流表G（内阻不为零）改装而成的甲、乙两个电压表，R1、R2是分压电阻，R1>R2。
2020年高考回归复习—电学实验之伏安法测电源电动势和内阻 含答案
高考回归复习—电学实验之伏安法测电池电动势和内阻1．甲同学采用如图所示的电路测定电源的电动势和内电阻。
提供的器材：电压表（0~3V）、电流表（0~0.6A）及滑动变阻器R、电键S、导线。
①该同学顺利完成实验数据的测量，如下表所示。
并根据数据在空白的坐标纸上作出如图所示的U－I图线，该图存在多处不妥之处，请指出（指出两处不妥之处）。
______；__________；②该同学根据上表数据可测出电源的电动势E=________V，内电阻r=________Ω。
（结果保留两位小数）③为了在实验中保护电流表和调节电阻时使电压表、电流表的示数变化均明显，乙同学对甲同学的实验进行改进，设计了如图所示的电路，电路中电阻R0应该选取下列备选电阻中的哪一个？_____。
A．1Ω B．5Ω C．10Ω D．20Ω2．在测量干电池电动势E和内阻r的实验中，小明设计了如图甲所示的实验电路，S2为单刀双掷开关，定值电阻R0=4Ω。
合上开关S1，S2接图甲中的1位置，改变滑动变阻器的阻值，记录下几组电压表示数和对应的电流表示数；S2改接图甲中的2位置，改变滑动变阻器的阻值，再记录下几组电压表示数和对应的电流表示数。
在同一坐标系内分别描点作出电压表示数U和对应的电流表示数Ⅰ的图像，如图乙所示，两直线与纵轴的截距分别为3.00V、2.99V，与横轴的截距分别为0.5A、0.6A。
(1)S2接1位置时，作出的U－I图线是图乙中的____________（选填“A”或“B”）线；测出的电池电动势E和内阻r存在系统误差，原因是____________。
(2)由图乙可知，干电池电动势和内阻的真实值分别为E真=____________，r真=____________。
(3)根据图线求出电流表内阻R A=____________。
3．在“测电源电动势和内阻”的实验中，某实验小组同学根据图甲电路进行测量实验。
（1）根据图甲电路，请在乙图中用笔画线代替导线，完成实物电路的连接________。
2020年高考回归复习—电学实验之半偏法测电压表的内阻包含答案
高考回归复习一电学实验之半偏法测电压表的内阻1物理实验室现有一量程为3V的电压表，内阻约为6k 。
为了较准确地测量其内阻，在没有电流表的情况下，某向学设计了如图甲所示的实验电路，按此电路可以测出电压表的内阻。
图甲（1）若电源E、滑动变阻器R2、电阻箱R i各有两个可供选择：电源E: a.电动势2.0V，有内阻 b.电动势5.0V滑动变阻器R2： a.最大阻值20 b.最大阻值1700电阻箱R i： a.0~999.9 b.0~9999.9为了减小实验误差，电源E应选____ （填a”或b”，下同），滑动变阻器R2应选 ____ ，电阻箱R i应选（2）该同学在开关都断开的情况下，检查电路连接无误后，接通电路前应将滑动变阻器的滑片P置于_________ （填A”或B”）端，后续必要的实验操作步骤依次是：______________ （请按合理的实验顺序，选填下列步骤前的字母），最后记录R i的阻值并整理好器材。
A •闭合开关S iB •闭合开关S2C.断开开关S iD •断开开关S2E. 调节R2的阻值，使电压表满偏F. 调节R2的阻值，使电压表半偏G. 调节R i的阻值，使电压表半偏H. 调节R i的阻值，使电压表满偏⑶按正确的实验步骤完成后，如果所得的R i的阻值为5600.0 ，则图甲中被测电压表的内阻R i的测量值为_______ ，该测量值____________ （填略大于”略小于”或等于”）实际值。
2 •某同学为了测量一个量程为3V的电压表的内阻，进行了如下实验.（i）他先用多用表进行了正确的测量，测量时指针位置如图i所示，得到电压表的内阻为 3.00 XI03Q,此时电压表的指针也偏转了.已知多用表欧姆挡表盘中央刻度值为“ 15”表内电池电动势为 1.5V，则电压表的示数应为______________ V （结果保留两位有效数字）.（2）为了更准确地测量该电压表的内阻R v,该同学设计了图2所示的电路图，实验步骤如下：A •断开开关S,按图2连接好电路；B. 把滑动变阻器R的滑片P滑到b端；C. 将电阻箱R o的阻值调到零；D •闭合开关S;巳移动滑动变阻器R的滑片P的位置，使电压表的指针指到3V的位置；F. 保持滑动变阻器R的滑片P位置不变，调节电阻箱R o的阻值使电压表指针指到 1.5V，读出此时电阻箱R o的阻值，此值即为电压表内阻R v的测量值；G. 断开开关S.实验中可供选择的实验器材有：a. 待测电压表b. 滑动变阻器：最大阻值2000 Qc. 滑动变阻器：最大阻值10 Qd. 电阻箱：最大阻值9999.9 9阻值最小改变量为0.1 Qe. 电阻箱：最大阻值999.9 9阻值最小改变量为0.1 9f .电池组：电动势约6V，内阻可忽略g.开关，导线若干按照这位同学设计的实验方法，回答下列问题：①要使测量更精确，除了选用电池组、导线、开关和待测电压表外，还应从提供的滑动变阻器中选用____ （填“b或“c），电阻选用__ （填“d” “e）'.R R②电压表内阻的测量值R测和真实值R真相比，R测R真（填、”或N”）；若R v越大，则———真越—R真—（填大”或小”）3.某同学利用图甲所示电路测量一量程为3mA的直流电流表的内阻R A（约为110 9）提供的实验器材有：A .直流电源（电动势为1V，内阻不计）；B.电阻箱（0~999.9 9）c.滑动变阻器（o~5 Q额定电流为3A）；D •滑动变阻器（0~50 0额定电流为1A）。
2020届高考回归复习—电学选择之电容器
高考回归复习—电学选择之电容器1．如图所示，平行板电容器与电动势为E的直流电源(内阻不计)连接，下极板接地。
一带电绝缘小球位于两板中央的P点且恰好处于平衡状态。
现将平行板电容器的下极板竖直向下移动一小段距离，则（）A．带电绝缘小球将沿竖直方向向上运动B．P点的电势将降低C．电容器的电容减小，电容器所带电荷量将减小D．若带电绝缘小球是固定的，则带电绝缘小球的电势能将减小2．如图所示。
一中央开有正对小孔的平行板电容器，水平放置并与电源连接，电源电压恒为U，电键闭合时，将一带电液滴从两小孔的正上方P点静止释放，液滴穿过A板的小孔a恰好能够达到B板的小孔b 处。
然后沿原路返回（不计一切阻力，且液滴运动过程中电荷量保持不变）。
现欲使液滴能从小孔b处穿出，下列可行的办法是（）A．保持电键闭合，将A板下移一段距离B．保持电键闭合，将B板下移一段距离C．将电键断开，将A板上移一段距离D．将电键断开，将B板上移一段距离3．如图所示为某同学利用传感器研究电容器放电过程的实验电路，电源电动势E=3V。
实验时先使开关S 与1端相连，电源向电容器C充电，待电路稳定后把开关S掷向2端，电容器通过电阻R放电，传感器将电流信息传入计算机，屏幕上显示出电流随时间变化的I﹣t曲线，则（）A．如果仅将R的阻值调大，则I﹣t曲线与两坐标轴围成的面积不变B．如果仅将R的阻值调大，则电容器放电更快C．如果仅将电源电动势E调大，则t=0时刻的放电电流更大D．电容器的电容约为10μF4．D是一只理想二极管(a正极：电流只能从a流向b，而不能从b流向a)。
平行板电容器A、B两极板间有一电荷在P点处于静止。
以E表示两极板间电场强度，U表示两极板间电压，E p表示电荷在P点电势能。
若保持极板B不动，将极板A稍向上平移则（）A．E变小B．U变大C．E p变小D．电荷仍保持静止5．如图所示，一带电小球悬挂在平行板电容器内部，闭合电键S，电容器充电后，细线与竖直方向夹角为α，则下列说法正确的是（）A．保持电键S闭合，使两极板稍靠近一些，α将增大B．保持电键S闭合，将滑动变阻器滑片向右移动，α将不变C．断开电键S，使两极板稍靠近一些，α将减小D．断开电键S，若将细线烧断，小球将做曲线运动6．将平行板电容器两极板之间的距离、电压、电场强度大小、电容和极板所带的电荷量分别用d、U、E、C和Q表示．下列说法正确的是()A．保持U不变，将d变为原来的两倍，则E变为原来的一半B．保持E不变，将d变为原来的一半，则U变为原来的两倍C．保持C不变，将Q变为原来的两倍，则U变为原来的两倍D．保持d、C不变，将Q变为原来的一半，则E变为原来的一半7．两块大小、形状完全相同的金属平行板电容器，与它相连接的电路如图所示，接通开关S，电源即给电容充电，（）A．保持S接通，减小两极板间的距离，则两极板间电场强度减小B．保持S接通，在两极板间插入一块介质，则极板上的电荷量增大C．断开S，减小两极板间的距离，则两极板间的电势差减小D．断开S，在两极板间插入一块介质，则极板上的电势差增大8．如图，C为中间插有电介质的电容器， b极板与静电计金属球连接，a极板与静电计金属外壳都接地。
2020年高考回归复习—电学选择题综合题(两套) 含答案
高考回归复习—电学选择之综合题二1．如图所示，平行金属板A、B水平正对放置，分别带等量异号电荷．一带电微粒水平射入板间，在重力和电场力共同作用下运动，轨迹如图中虚线所示，那么（）A．若微粒带正电荷，则A板一定带正电荷B．微粒从M点运动到N点电势能一定增加C．微粒从M点运动到N点动能一定增加D．微粒从M点运动到N点机械能一定增加2．如图所示，垂直于纸面的匀强磁场局限在长为L的虚线框内，边长为d的正方形闭合线圈在外力作用下由位置1匀速穿过磁场区域运动到位置2。
若L>2d，则在运动过程中线圈中的感应电流随时间变化的情况可以用以下哪幅图像来描述（）A．B．C．D．3．磁单极子是物理学家设想的一种仅带有单一磁极（N极或S极）的粒子，它们的磁感线分布类似于点电荷的电场线分布，目前科学家还没有证实磁单极子的存在。
若自然界中存在磁单极子，以其为球心画出两个球面1和2，如图所示，a点位于球面1上，b点位于球面2上，则下列说法正确的是（）A．a点比b点的磁感应强度大B．a点比b点的磁感应强度小C．球面1比球面2的磁通量大D．球面1比球面2的磁通量小4．如图所示为密立根油滴实验示意图。
实验中要设法使带负电的油滴悬浮在电场中。
若在实验中观察到某一个带负电的油滴向下加速运动。
在该油滴向下运动的过程中，下列说法正确的是（）A．静电力做正功B．重力和静电力的合力做负功C．重力势能的减少量大于电势能的增加量D．重力势能的减少量小于动能的增加量5．研究与平行板电容器电容有关因素的实验装置如图所示，下列说法正确的是（）A．实验前，只用带电玻璃棒与电容器a板接触，能使电容器带电B．实验中，只将电容器b板向上平移，静电计指针的张角变小C．实验中，只在极板间插入有机玻璃板，静电计指针的张角变大D．实验中，只增加极板带电量，静电计指针的张角变大，表明电容增大6．在变电所里，需要用交流电流表去监测电路上的强电流，由于电网中的电流通常会超出一般电流表的量程，因此常使用电流互感器。
2020年高考回归复习—电学实验之用改装的电表进行伏安法测电阻 含答案
高考回归复习—电学实验之用改装的电表进行伏安法测电阻1．实验小组要测量一个纯电阻元件R x的电阻，用多用电表粗测其阻值约为5Ω。
为了测量该电阻的精确值，除待测元件外，实验小组还准备了以下实验器材：A．电流表A：量程0～200mA，内阻为2ΩB．电压表V：量程0～3V，内阻约为10000ΩC．定值电阻R1：阻值为1ΩD．滑动变阻器R2：0～20Ω，额定电流为2AE．滑动变阻器R3：0～2000Ω，额定电流为1AF．电源：电动势为4V，内阻约为0.3ΩG．开关，导线若干要求该元件两端电压能从零开始变化(1)滑动变阻器应选______（选填“D”或“E”）(2)请在虚线框中画出电路图并对所用器材进行标注______(3)根据实验电路图以及测量得到的电压表和电流表的示数绘制出如图所示的U-I图象，则该电阻元件的阻值为______Ω。
（结果保留三位有效数字）2．为了测量一个未知电阻R x（R x约为50Ω）的阻值，实验室提供了如下器材：A．电源（电源电动势E=4.5V，内阻约0.5Ω）B．电压表V（量程为0—3V，内阻约3kΩ）C．电流表A（量程为0—0.06A，内阻约0.3Ω）D．滑动变阻器R：（0—20Ω）E.开关及导线若干（1）请在下面方框内画出实验电路图（______）（2）连好实物电路后发现电压表损坏了，实验室又提供了一只毫安表mA（（量程为0—30mA，内阻5Ω）和一个电阻箱（0—999.9Ω），要利用这两个仪器改装为3V的电压表，需要将毫安表和电阻箱R1_______联，并将电阻箱的阻值调到_____Ω；（3）请画出改装后的实验电路图（______）(4)如果某次测量时毫安表示数为20.0mA，电流表A示数为0.058A，那么所测未知电阻阻值R x=______Ω（最后一空保留3位有效数字）。
3．某同学想设计一个测量金属棒电阻率的实验方案，实验室提供的器材有：A．电流表A1（内阻r =100Ω，满偏电流I g=3mA）B．电流表A2（内阻约为0.4Ω，量程为0.6A）C．定值电阻R0=900ΩD．滑动变阻器R（5Ω，2A）E.干电池组（6V，0.05Ω）F.一个开关和导线若干G.螺旋测微器，游标卡尺(1)如图1，用螺旋测微器测金属棒直径为___ mm；如图2用游标卡尺测金属棒长度为___cm；(2)用多用电表粗测金属棒的阻值：下列关于用多用电表欧姆挡测电阻的说法中正确的是____（多选）；A．测量电阻时，如果红、黑表笔分别插在负、正插孔，则不会影响测量结果B．测量阻值不同的电阻时，都必须重新调零C．测量电路中的电阻时，应该把该电阻与电路断开D．欧姆表使用一段时间后，电池电动势变小，内阻变大，但仍能调零，其测量结果与原来相比不变当用“×10Ω”挡时发现指针偏转角度过大，他应该换用____挡（填“×1Ω”或“×100Ω”），换挡并进行一系列正确操作后，指针静止时如图3所示，则金属棒的阻值约为___Ω；(3)请根据提供的器材，设计一个实验电路，要求尽可能精确测量金属棒的阻值___；(4)若实验测得电流表A1示数为I1A，电流表A2示数为I2A，则金属棒电阻的表达式为R x =___（用I1，I2，R0，R g表示）。
2020届高考回归复习—电学选择之自耦变压器与互感器 含答案
高考回归复习—电学选择之自耦变压器和互感器1．电压互感器、电流互感器的主要功能是将高电压、大电流按比例变换成安全电压、电流，以方便测量。
如图所示，在某一输电线路起始端接入电压互感器和电流互感器，它们的原、副线圈匝数比分别为1000:1和1:100，图中m、n表示电压表或电流表，已知电压表的示数为10V，电流表的示数为3A，则（）A．m为电压表，n为电流表B．m为电流表，n为电压表C．线路输送电功率为30W D．线路起始端的电压为10kV2．某50Hz的钳形电流表的工作原理如图所示。
当通有交流电的导线从环形铁芯的中间穿过时，与绕在铁芯上的线圈相连的电表指针会发生偏转。
不考虑铁芯的漏磁及各种能量损耗，已知n2=1000匝，当用该表测50Hz交流电时（）A．电流表G中通过的是交变电流B．若G中通过的电流为50mA，则导线中的被测电流为50AC．若导线中通过的是10A直流电，G中通过的电流是10mAD．若导线在钳形口多绕几圈，则钳形电流表的示数偏小3．如图甲所示是家用台灯亮度调节原理图，理想自耦变压器的a、b间接入如图乙所示正弦交流电压.交流电流表A为理想电表，灯泡额定电压为15V、额定功率30W（设灯泡的电阻值保持不变），当P在c处时灯泡正常发光.下列描述正确的有（）A．灯泡正常发光时变压器线圈的总匝数与c点下方的匝数之比为44∶3B．当灯泡正常发光时电流表的读数为2AC．将调压端的滑动触头P向下移动时，变压器的输入功率变小D．将调压端的滑动触头P向下移动时，变压器的输入电压变小4．如图所示为变压器工作电路示意图，其中T为理想变压器，输电线电阻可等效为电阻r，灯L1、L2相同且阻值不变。
现保持变压器T的输入电压不变，滑片P处于图中位置，开关S断开，该状态下灯L1正常发光，则下列说法正确的是（）A．仅闭合开关S，灯L1会变亮B．仅闭合开关S，r消耗的功率会变大C．仅将滑片P下移，r消耗的功率会变小D．仅将滑片P上移，电流表示数会变小5．供电公司检修人员用交流电表监控供电线路中强电流和高电压，使用的仪器是电流互感器和电压互感器，接线如图所示．其中n1、n2、n3、n4分别为四组线圈的匝数，a、b为两只交流电表，下列说法中正确的是（）A．A为电流互感器，且n1＜n2，a是电流表B．B为电压互感器，且n3＞n4，b是电压表C．B为电流互感器，且n3＜n4，b是电流表D．A为电压互感器，且n1＞n2，a是电压表6．如图甲所示，理想变压器原副线圈的匝数比为10 : 1，b是原线圈的中心抽头，电压表和电流表均为理想电表，除R以外其余电阻不计．从某时刻开始单刀双掷开关掷向a，在原线圈两端加上如图乙所示交变电压，则下列说法中正确的是()A．该交变电压瞬时值表达式为1311cos50u t(V)B．单刀双掷开关由a扳到b，电压表和电流表的示数都变大C．t＝2×10-2 s时，电压表的读数为31.1 VD．滑动变阻器触片向上移，电压表示数不变，电流表的示数变小7．一个自耦变压器的铁芯上只绕一个线圈，如图所示，把整个线圈作为副线圈，取线圈的一部分作为原线圈，在自耦变压器的原线圈和副线圈中各接一个电阻R1、R2，R1＝R2，输入交变电流的电压U不变，已知该变压器为理想变压器．下列说法正确的是()A．R2和R1两电压之比等于原、副线圈的匝数之比B．原线圈匝数越多，R1两端电压越大C．副线圈输出电压随原线圈匝数呈线性变化D．当原线圈匝数等于副线圈匝数时，R2两端电压最大，最大值为U28．如甲图所示为恒压电源给硫化镉光敏电阻R供电时，流过此电阻的电流和所受光照强度的关系图像。
2020年高考回归复习—电学选择之带电粒子穿越周期性变化电场问题 含答案
高考回归复习—电学选择之带电粒子穿越周期性变化电场问题1．如图甲所示，真空中水平放置两块长度为2d 的平行金属板P 、Q ，两板间距为d ，两板间加上如图乙所示最大值为U 0的周期性变化的电压。
在两板左侧紧靠P 板处有一粒子源A ，自t ＝0时刻开始连续释放初速度大小为v 0，方向平行于金属板的相同带电粒子，t ＝0时刻释放的粒子恰好从Q 板右侧边缘离开电场。
已知电场变化周期T ＝2dv ， 粒子质量为m ，不计粒子重力及相互间的作用力，则（ ）A ．在t ＝0时刻进入的粒子离开电场时速度大小仍为12v 0 B ．粒子的电荷量为202mv UC ．在t ＝18T 时刻进入的粒子离开电场时电势能减少了18mv 02 D ．在t ＝14T 时刻进入的粒子刚好从P 板右侧边缘离开电场 2．如图（a ）所示，两个平行金属板P 、Q 竖直放置，两板间加上如图（b ）表示的电压．t=0时，Q 板比P 板电势高5V ，此时在两板的正中央M 点有一个电子，速度为零，电子在电场力作用下运动．使得电子的位置和速度随时间变化．假设电子始终未与两板相碰，在0＜t ＜8×10-10s 的时间内，这个电子处于M 点的右侧，速度方向向左且大小逐渐减小的时间是（ ）A ．6×10-10s ＜t ＜8×10-10sB ．4×10-10s ＜t ＜6×10-10sC ．2×10-10s ＜t ＜4×10-10sD ．0＜t ＜2×10-10s3．如图所示，A 、B 两导体板平行放置，在t ＝0时将电子从A 板附近由静止释放(电子的重力忽略不计)．分别在A、B两板间加四种电压，它们的U AB－t图线如下列四图所示．其中可能使电子到不了B板的是（）A．B．C．D．4．如图甲所示，大量电子（不计重力）由静止开始经加速电场加速后，连续不断的沿平行板的方向从两板正中间射入偏转电场，当两板不带电时，这些电子通过两板之间的时间为2t0，当在两板间加如图乙所示的周期为2t0、幅值为U0的电压时，所有的电子均能从两板间通过，则电子在刚穿出两板之间时的最大侧向位移与最小侧向位移之比为（）A．3:1B．2:1C．4:1D．3:25．将如图所示的交变电压加在平行板电容器A、B两板上，开始B板电势比A板电势高，这时有一个原来静止的电子正处在两板的中间，它在电场力作用下开始运动，设A、B两极板间的距离足够大，下列说法正确的是()A．电子一直向着A板运动B．电子一直向着B板运动C．电子先向A板运动，然后返回向B板运动，之后在A、B两板间做周期性往复运动D．电子先向B板运动，然后返回向A板运动，之后在A、B两板间做周期性往复运动6．如图所示，A、B表示真空中水平放置相距为d的平行金属板，板长为L两板加电压后板间电场可祧为匀强电场，现在A 、B 两极间加上如图乙所示的周期性的交变电压，在t =4T时，恰有一质量为m 、电量为q 的粒子在板间中央沿水平方向以速度v 0射入电场，忽略粒子重力，下列关于粒子运动状态表述止确的是（ ）A ．粒子在垂直于板的方向的分运动不可能是单向运动B ．粒子在重直于板的方向的分运动可能是往复运动C ．粒子不可能沿与板平行的方向飞D ．只要电压周期T 和v 0的值同时满足一定条件，粒子可以沿与板平行的方向飞出7．如图甲所示，两平行金属板MN 、PQ 的板长和板间距离相等，板间存在如图乙所示的随时间周期性变化的电场，电场方向与两板垂直，不计重力的带电粒子沿板间中线垂直电场方向源源不断地射入电场，粒子射入电场时的初动能均为E k0，已知t ＝0时刻射入电场的粒子刚好沿上板右边缘垂直电场方向射出电场．则（ ）A ．所有粒子都不会打到两极板上B ．所有粒子最终都垂直电场方向射出电场C ．运动过程中所有粒子的最大动能不可能超过2E k0D ．只有t ＝2Tn(n ＝0,1,2…)时刻射入电场的粒子才能垂直电场方向射出电场 8．如图（a ）所示，水平放置的平行金属板AB 间的距离d =0.1m ，板长L =0.3m ，在金属板的左端竖直放置一带有小孔的挡板，小孔恰好位于AB 板的正中间，距金属板右端x =0.5m 处竖直放置一足够大的荧光屏，现在AB 板间加如图（b ）所示的方波形电压，已知U 0=1.0×102V ，在挡板的左侧，有大量带正电的相同粒子以平行于金属板方向的速度持续射向挡板，粒子的质量m =1.0×10﹣7kg ，电荷量q =1.0×10﹣2C ，速度大小均为v 0=1.0×104m/s ，带电粒子的重力不计，则（ ）A ．粒子从进入电场到打中荧光屏所经历的时间8×10﹣5sB ．在t =0时刻进入的粒子飞出电场时垂直于极板方向的位移为2.5×10﹣2mC ．t =0时刻进入的粒子飞出电场时速度与水平方向夹角的正切值为110D ．由正极板边缘、且从t =1×10﹣5s 时刻进入电场的粒子打到荧光屏上的位置距O 点的距离0.065m 9．两块水平平行放置的导体板如图1所示，大量电子（质量m 、电量e ）由静止开始，经电压为0U 的电场加速后，连续不断地沿平行板的方向从两板正中间射入两板之间。
2020年高考回归复习—电学实验之电桥法测电阻 含答案
高考回归复习—电学实验之电桥法测电阻1．李明同学想要测量某个未知电阻R 1,他的手边共有仪器如下:一个电阻箱R 、一个滑动变阻器R 0、一个灵敏电流计G 、一个不计内阻的恒定电源E 、开关、导线若干．他首先想到用伏安法或者电表改装知识来设计电路,但发现由于仪器缺乏无法实现．苦恼之余去寻求物理老师的帮助．老师首先给了他一道习题要求他思考:(1)如图甲,在a 、b 之间搭一座“电桥”,调节四个变阻箱R 1、R 2、R 3、R 4的阻值,当G 表为零时(此时也称为“电桥平衡”),4个电阻之间的关系是_____．(2)聪明的李明马上想到了改进自己的实验,他按照以下步骤很快就测出了R x①按图乙接好电路,调节_____,P 为滑动变阻器的滑片,当G 表示数为零时,读出此时变阻箱阻值R 1; ②将R x 与变阻箱R 互换位置,并且控制______不动,再次调节____,直至电桥再次平衡时,读出此时变阻箱阻值R 2;③由以上数据即可得R x 的阻值,其大小为R x =__．2．如图甲所示电路称为惠斯通电桥，当通过灵敏电流计G 的电流I g =0时，电桥平衡，可以证明电桥的平衡条件为：1324R R R R．图乙是实验室用惠斯通电桥测量未知电阻R x 的电路原理图，其中R 是已知电阻, S 是开关，G 是灵敏电流计，AC 是一条粗细均匀的长直电阻丝，D 是滑动头，按下D 时就使电流计的一端与电阻丝接通，L 是米尺．(1)简要说明测量R x 的实验步骤，并写出计算R x 的公式；(2)如果滑动触头D 从A 向C 移动的整个过程中，每次按下D 时，流过G 的电流总是比前依次增大，已知A 、C 间的电阻丝是导通的，那么，电路可能在哪里出现断路了．3．惠斯通电桥是电学实验中测电阻的一个常用方法.是在1833年由Samuel Hunter Christie 发明，1843年由查理斯·惠斯登改进及推广的一种测量工具．它用来精确测量未知电阻器的电阻值，惠斯登桥可以获取颇精确的测量．如图1就是一个惠斯通电桥电路图．（1）在图1中，在a、b之间搭一座“电桥”，调节四个变阻箱R1、R2、R3、R4的阻值，当G表为零时（此时也称为“电桥平衡”），4个电阻之间的关系是：______（2）我们现在想要测量某个未知电阻R x，实验室有如下器材：A．一个电阻箱RB．一个滑动变阻器R0C．一个灵敏电流计GD．一个不计内阻的恒定电源EE.开关、导线若干根据惠斯通电桥测量电阻的原理设计了如图2所示电路进行实验，有以下实验操作：A、按图2接好电路，调节_____，P为滑动变阻器的滑头，当G表示数为零时，读出此时变阻箱阻值R1 =200Ω;B、将R x与变阻箱R互换位置，并且控制____不动，再次调节_____，直至电桥再次平衡时，读出此时变阻箱阻值R2=800Ω;C、由以上数据即可得R x的阻值，其大小为R x=_________．4．实验老师指导小明和小华用一种更加精确的方法测量某金属丝的电阻，实验电路如图1所示，老师告诉他们，这样的电路在物理学中叫“电桥”．老师提供的实验器材有：电源（电动势约为3V，内阻不可忽略），电阻箱R0（最大阻值9999Ω），定值电阻R1＝200Ω，R2＝500Ω，灵敏电流计G（0刻度在表盘正中央），待测金属丝，开关S，导线若干，刻度尺．（1）部分操作步骤如下：①按电路图连接电路；②闭合电键s，调节R0，使灵敏电流计读数为零，记下R0的读数．（2）若某次实验中，当灵敏电流计读数为零时，R0的读数如图2所示，则此次实验测得的电阻阻值R x＝___．（3）老师加大了实验难度，提出假如R1、R2阻值未知，在不添加和更换任何电路元件的前提下，如何继续使用电桥测出R x_______（写出必要的步骤和需要测量、记录的物理量，同时物理量用相应的字母表示）（4）写出（2）的结果表达式R x＝_____（用测量、记录的物理量的字母表示）．5．某同学采用惠斯通电桥电路测量一未知电阻R x的阻值。
2020年高考回归复习—电学选择之闭合电路的动态分析 含答案
高考回归复习—电学选择之闭合电路的动态分析1．如图所示的电路中，电源电动势为E ，内阻为r ，电表均为理想电表．闭合开关S 后，若减小R 的阻值，则下列说法正确的是( )A ．电流表的示数一定增大B ．电压表的示数一定增大C ．电源的输出功率一定增大D ．R1上的电压一定减小2．如图所示电路中，电源的电动势、内阻及各电阻的阻值都标记在图中，当滑动变阻器R3的滑片P 向a 端移动时,以下说法中正确的是（ ）A ．电压表示数变小，电流表示数变小B ．电阻R 1两端的电压减小C ．电源的总功率减少但电源的输出功率增大D ．如果设定流过电阻R2电流变化量的绝对值为2I ∆，流过滑动变阻器R3的电流变化量的绝对值为3I ∆，则23I I ∆<∆3．如图，平行金属板中带电质点P 原处于静止状态，不考虑电流表和电压表对电路的影响，选地面的电势为零，当滑动变阻器R 4的滑片向b 端移动时，下列说法正确的是（ ）A ．电压表读数减小B ．小球的电势能减小C ．电源的效率变高D ．若电压表、电流表的示数变化量分别为U ∆ 和I ∆ ，则1U r R I∆<+∆4．如图所示，平行金属板中带电质点P 原处于静止状态，不考虑电流表和电压表对电路的影响，R 1的阻值和电源内阻r 相等。
当滑动变阻器R 4的滑片向b 端移动时（ ）A ．电压表读数增大B ．电流表读数减小C ．电源的输出功率逐渐增大D ．质点P 将向下运动5．在如图所示的电路中，电压表、电流表均为理想电表，电源电动势为E ，内阻为r ，电路中定值电阻1R 的阻值小于电源内阻r ，则当滑动变阻器R 的滑片由a 端向b 端滑动的过程中，电流表1A 、2A ，电压表V 的示数变化量的绝对值分别为1I ∆、2I ∆、U ∆，下列说法正确的是（ ）A ．两个电流表的示数均减小B ．电压表的示数增大C ．12I I ∆<∆D ．2Ur I ∆=∆ 6．恒流源是一种特殊的电源，其输出的电流能始终保持不变。
2020年高考回归复习—电学选择之带电粒子穿越周期性变化电场问题 含答案
高考回归复习—电学选择之带电粒子穿越周期性变化电场问题1．如图甲所示，真空中水平放置两块长度为2d 的平行金属板P 、Q ，两板间距为d ，两板间加上如图乙所示最大值为U 0的周期性变化的电压。
在两板左侧紧靠P 板处有一粒子源A ，自t ＝0时刻开始连续释放初速度大小为v 0，方向平行于金属板的相同带电粒子，t ＝0时刻释放的粒子恰好从Q 板右侧边缘离开电场。
已知电场变化周期T ＝2dv ， 粒子质量为m ，不计粒子重力及相互间的作用力，则（ ）A ．在t ＝0时刻进入的粒子离开电场时速度大小仍为12v 0 B ．粒子的电荷量为202mv UC ．在t ＝18T 时刻进入的粒子离开电场时电势能减少了18mv 02 D ．在t ＝14T 时刻进入的粒子刚好从P 板右侧边缘离开电场 2．如图（a ）所示，两个平行金属板P 、Q 竖直放置，两板间加上如图（b ）表示的电压．t=0时，Q 板比P 板电势高5V ，此时在两板的正中央M 点有一个电子，速度为零，电子在电场力作用下运动．使得电子的位置和速度随时间变化．假设电子始终未与两板相碰，在0＜t ＜8×10-10s 的时间内，这个电子处于M 点的右侧，速度方向向左且大小逐渐减小的时间是（ ）A ．6×10-10s ＜t ＜8×10-10sB ．4×10-10s ＜t ＜6×10-10sC ．2×10-10s ＜t ＜4×10-10sD ．0＜t ＜2×10-10s3．如图所示，A 、B 两导体板平行放置，在t ＝0时将电子从A 板附近由静止释放(电子的重力忽略不计)．分别在A、B两板间加四种电压，它们的U AB－t图线如下列四图所示．其中可能使电子到不了B板的是（）A．B．C．D．4．如图甲所示，大量电子（不计重力）由静止开始经加速电场加速后，连续不断的沿平行板的方向从两板正中间射入偏转电场，当两板不带电时，这些电子通过两板之间的时间为2t0，当在两板间加如图乙所示的周期为2t0、幅值为U0的电压时，所有的电子均能从两板间通过，则电子在刚穿出两板之间时的最大侧向位移与最小侧向位移之比为（）A．3:1B．2:1C．4:1D．3:25．将如图所示的交变电压加在平行板电容器A、B两板上，开始B板电势比A板电势高，这时有一个原来静止的电子正处在两板的中间，它在电场力作用下开始运动，设A、B两极板间的距离足够大，下列说法正确的是()A．电子一直向着A板运动B．电子一直向着B板运动C．电子先向A板运动，然后返回向B板运动，之后在A、B两板间做周期性往复运动D．电子先向B板运动，然后返回向A板运动，之后在A、B两板间做周期性往复运动6．如图所示，A、B表示真空中水平放置相距为d的平行金属板，板长为L两板加电压后板间电场可祧为匀强电场，现在A 、B 两极间加上如图乙所示的周期性的交变电压，在t =4T时，恰有一质量为m 、电量为q 的粒子在板间中央沿水平方向以速度v 0射入电场，忽略粒子重力，下列关于粒子运动状态表述止确的是（ ）A ．粒子在垂直于板的方向的分运动不可能是单向运动B ．粒子在重直于板的方向的分运动可能是往复运动C ．粒子不可能沿与板平行的方向飞D ．只要电压周期T 和v 0的值同时满足一定条件，粒子可以沿与板平行的方向飞出7．如图甲所示，两平行金属板MN 、PQ 的板长和板间距离相等，板间存在如图乙所示的随时间周期性变化的电场，电场方向与两板垂直，不计重力的带电粒子沿板间中线垂直电场方向源源不断地射入电场，粒子射入电场时的初动能均为E k0，已知t ＝0时刻射入电场的粒子刚好沿上板右边缘垂直电场方向射出电场．则（ ）A ．所有粒子都不会打到两极板上B ．所有粒子最终都垂直电场方向射出电场C ．运动过程中所有粒子的最大动能不可能超过2E k0D ．只有t ＝2Tn(n ＝0,1,2…)时刻射入电场的粒子才能垂直电场方向射出电场 8．如图（a ）所示，水平放置的平行金属板AB 间的距离d =0.1m ，板长L =0.3m ，在金属板的左端竖直放置一带有小孔的挡板，小孔恰好位于AB 板的正中间，距金属板右端x =0.5m 处竖直放置一足够大的荧光屏，现在AB 板间加如图（b ）所示的方波形电压，已知U 0=1.0×102V ，在挡板的左侧，有大量带正电的相同粒子以平行于金属板方向的速度持续射向挡板，粒子的质量m =1.0×10﹣7kg ，电荷量q =1.0×10﹣2C ，速度大小均为v 0=1.0×104m/s ，带电粒子的重力不计，则（ ）A ．粒子从进入电场到打中荧光屏所经历的时间8×10﹣5sB ．在t =0时刻进入的粒子飞出电场时垂直于极板方向的位移为2.5×10﹣2mC ．t =0时刻进入的粒子飞出电场时速度与水平方向夹角的正切值为110D ．由正极板边缘、且从t =1×10﹣5s 时刻进入电场的粒子打到荧光屏上的位置距O 点的距离0.065m 9．两块水平平行放置的导体板如图1所示，大量电子（质量m 、电量e ）由静止开始，经电压为0U 的电场加速后，连续不断地沿平行板的方向从两板正中间射入两板之间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高考回归复习—电学选择之综合题一1．如图甲所示，O、A为电场中一直线上的两个点，带正电的点电荷只受电场力的作用，从O点以某一初速度沿直线运动到A点，其电势能E p随位移x的变化关系如图乙所示。
则从O到A过程中，下列说法正确的是（）A．点电荷的速度先增大后减小B．点电荷所受电场力先减小后增大C．该电场是负点电荷形成的D．O到A电势先降低后升高2．如图所示，一根两端开口、长为1 m的铜管竖直放置，把一个磁性很强的圆柱形磁体从管上端放入管中，磁体直径略小于铜管内径，磁体过了较长时间才从铜管下端落出，比自由落体慢了许多。
则（）A．磁体下落变慢，主要是因为磁体受到空气阻力作用B．磁体下落变慢，主要是因为磁体受到金属铜的吸引C．铜管内电流方向保持不变D．铜管对磁体的作用力方向始终向上3．如图所示，垂直纸面向里的匀强磁场分布在边长为L的等边三角形ABC内，D是AB边的中点，一群相同的带负电的粒子仅在磁场力作用下，从D点沿纸面以平行于BC边方向、大小不同的速率射入三角形内，不考虑粒子间的相互作用力，已知粒子在磁场中运动的周期为T，则下列说法中正确的是（）A．粒子垂直BC边射出时，半径R等于4LB．速度小的粒子一定比速度大的粒子在磁场中运动时间长C．粒子可能从AB边射出，且在磁场中运动时间为5 6 TD．粒子可能从C点射出，且在磁场中运动的时间为6T4．如图所示，MN是某匀强电场中的一等势线。
虚线是一带电的粒子只在电场力的作用下，在纸面内由a 运动到b的轨迹。
下列判断正确的是（）A．电场方向一定是垂直MN向上B．a点的电势一定不等于b点的电势C．带电粒子的加速度可能平行MN向右D．带电粒子由a运动到b的过程中动能可能增加5．如图所示，固定于水平面上的金属架CDEF处在竖直向下的匀强磁场中，金属棒MN沿框架以速度v向右做匀速运动。
t=0时，磁感应强度为B0，此时MN到达的位置恰好使MDEN构成一个边长为l的正方形。
为使MN棒中不产生感应电流，从t=0开始，磁感应强度B应随时间t变化，以下四个图象能正确反映B和t之间对应关系的是（）A．B．C．D．6．如图，半径为R的圆盘均匀分布着电荷量为Q的电荷，在垂直于圆盘且过圆心c的轴线上有a、b、d 三个点，a和b、b和c、c和d间的距离均为R，在a点处有一电荷量为q （q>0）的固定点电荷，已知b 点处的场强为零，则d点处场强的大小为（k为静电力常量）（）A ．k23q R B ．k2109qR C ．k2Q qR + D ．k299Q qR + 7．如图所示，M 、N 和P 是以MN 为直径的半圆弧上的三点，O 点为半圆弧的圆心，60MOP ∠=︒。
电荷量相等、符号相反的两个点电荷分别置于M 、N 两点，这时O 点电场强度的大小为1E ；若将N 点的点电荷移至P 点，则O 点电场强度的大小变为2E 。
则1E 与2E 之比为（ ）A ．1:2B ．2:1C ．2D ．48．如图所示匀强电场E 的区域内，在O 点处放置一点电荷+Q ，a 、b 、c 、d 、e 、f 为以O 点为球心的球面上的点，aecf 平面与电场平行，bedf 平面与电场垂直，则下列说法中正确的是（ ）A ．b 、d 两点的电场强度相同B ．a 点的电势等于f 点的电势C ．点电荷+q 在球面上任意两点之间移动时，电场力一定做功D ．将点电荷+q 在球面上任意两点之间移动，从球面上a 点移动到c 点的电势能变化量一定最大9．如图，在直角三角形ACD 区域的C 、D 两点分别固定着两根垂直纸面的长直导线，导线中通有大小相等、方向相反的恒定电流，∠A =90︒，∠C =30︒，E 是CD 边的中点，此时E 点的磁感应强度大小为B ，若仅将D 处的导线平移至A 处，则E 点的磁感应强度（ ）A ．大小仍为B ,方向垂直于AC 向上B，方向垂直于AC向下B，方向垂直于AC向上C．大小为2D，方向垂直于AC向下10．如图所示，两根足够长平行光滑金属导轨竖直放置，间距为0.2m，电阻不计。
完全相同的两金属棒ab、cd水平放置，棒两端都与导轨始终有良好接触，已知两棒的重力均为0.1N，电阻均为0.1Ω。
在两导轨间有垂直导轨平面向里的匀强磁场，磁感应强度为0.5T。
金属棒ab在竖直向上拉力F作用下向上匀速运动，金属棒cd恰好能保持静止，下列说法正确的是（）A．ab棒受到的拉力大小为0.1NB．ab棒向上运动的速度为2m/sC．ab棒两端的电势差为0.2VD．系统在2秒内增加的机械能和产生的热量均为0.4J11．在如图所示的电路中，电源电动势为E，内阻为r，R1、R2、R3为定值电阻，C为电容器，开关S1、S2闭合，断开开关S2后（）A．电流表示数减小B．电压表示数减小C．有短暂电流通过电阻R3D．电容器下极板带负电12．如图所示，电荷量相等的两种离子氖20和氖22从容器A下方的狭缝S1飘入（初速度为零）电场区，经电场加速后通过狭缝S2、S3垂直于磁场边界MN射入匀强磁场，磁场方向垂直纸面向里，离子经磁场偏转后发生分离，最终到达照相底片D上。
不考虑离子间的相互作用，则（）A．电场力对每个氖20和氖22做的功相等B．氖22进入磁场时的速度较大C．氖22在磁场中运动的半径较小D．若加速电压发生波动，两种离子打在照相底片上的位置可能重叠13．一带电粒子在如图所示的点电荷的电场中，只在电场力作用下沿虚线所示轨迹从A点运动到B点，电荷的电性，加速度、动能、电势能的变化情况是（）A．加速度、动能都增大、电势能减小B．加速度的大小减小，动能、电势能都增大C．加速度的大小减小，动能增加，电势能减少D．运动的粒子带正电，动能增大，电势减小14．如图所示，在真空中取正方体区域，中心为O点（图中未画出），a、b、c、d、e、f、g、h为顶点，下列说法正确的是（）A．若将两个等量异种电荷分别置于b、d点，则a、c、g、e点电势相等B．若将两个等量同种电荷分别置于b、d点，则a、c场强大小相等且小于O点场强大小C．若将两个等量正电荷分别置于a、g点，一电子仅在两正电荷作用下运动，电子的电势能可能不变D．若a点放点电荷为－Q，其余各顶点均放置点电荷＋Q，则中心O点场强方向沿Og方向15．如图所示，在两等量异种点电荷的电场中，MN为两电荷连线的中垂线，a、b、c三点所在直线平行于两电荷的连线，，且a与c关于MN对称，b点位于MN上，d点位于两电荷的连线上．以下判断正确的是（）A．b点场强大于d点场强B．b点场强小于d点场强C．a、b两点的电势差等于b、c两点间的电势差D．试探电荷+q在a点的电势能小于在c点的电势能16．如图所示，水平地面上方矩形区域内有垂直纸面向里的匀强磁场，两个边长不等（左侧线圈边长长）的正方形单匝闭合线圈，分别用同种材料、不同粗细（右侧线圈粗）的均匀导线绕制做成。
两线圈下边在距离磁场上边界h高处由静止开始自由下落，再进入磁场，磁场上下边界间距为d（d略大于线圈边长），最后落到地面上。
运动过程中，线圈平面始终保持在竖直平面内且下边平行于磁场上边界，则下列判断正确的是（）A．两线圈进入磁场的过程中受到的安培力一定不相等B．整个过程中通过两线圈导线截面的电荷量可能相等C．两线圈落至地面时速度大小一定相等D．两线圈进入磁场过程的加速度一定时刻相等17．如图所示，在场强为E的匀强电场中固定一个半径为R的绝缘、光滑圆环，电场线与圆环平面平行。
A、B、C为圆环上三点，AC为直径。
一个可视为点电荷、质量为m、电荷量为q（q＞0）的小球套在圆环上，B点与圆心O的连线与OC的夹角为53︒。
现将小球从A点位置由静止释放，小球运动到B点时的动能最大。
不计小球重力，sin53︒=0.8，cos53︒=0.6。
若规定A点电势为零，则下列说法中正确的是（）A．C点的电势为45ERB．小球运动到B点的动能为65 EqRC．小球释放后运动到B点时，小球所受弹力大小为21 5 EqD．小球可以沿圆环重新回到A点，且小球重新回到A点时所受弹力大小为0.6Eq18．如图所示，在x轴相距为L的两点固定两个等量异种点电荷+Q、-Q，虚线是以+Q所在点为圆心、L/2为半径的圆，a、b、c、d是圆上的四个点，其中a、c两点在x轴上，b、d两点关于x轴对称．下列判断正确的是（）A．b、d两点处的电势相同B．四点中c点处的电势最低C．b、d两点处的电场强度相同D．将一试探电荷+q沿圆周由a点移至c点，+q的电势能减小19．如图，间距为L、倾角为θ的两足够长平行光滑导轨固定，导轨上端接有阻值为R的电阻，下端通过开关S与单匝金属线圈相连，线圈内存在垂直于线圈平面向下且均匀增加的磁场。
导轨所在区域存在垂直于导轨平面、磁感应强度大小为B的匀强磁场（图中未画出），靠在插销处垂直于导轨放置且与导轨接触良好的金属棒ab，质量为m、电阻也为R，闭合S后，撤去插销，ab仍静止。
线圈、导轨和导线的电阻不计，重力加速度大小为g，下列判定正确的是（）A．B的方向垂直于导轨平面向下B ．线圈内磁通量的变化率为sin mgR BLθC ．断开S 后，ab 的最大速度为222sin mgR B LθD ．断开S 后，电阻R 的最大热功率为222222sin m g R B Lθ20．如图，水平虚线AB 和CD 之间的区域（竖直面内）存在方向水平向左的匀强电场，自该区域上方的P 点，将质量相同、电荷量分别为q 和－q （q >0）的带电小球M 、N 先后以相同的水平初速度v 0向左抛出，M 、N 从虚线AB 进入电场后，分别从虚线CD 上的a 点和b 点（图中未画出）离开电场。
已知N 离开电场时的速度方向竖直向下，空气阻力不计。
由此可知（ ）A ．小球M 在电场中可能做直线运动B ．小球M 与N 在电场区域内运动的时间不相等C ．从进入电场到离开电场，M 与N 电势能改变量的绝对值之比为2:1D ．将另一不带电的小球Q 以水平初速度v 0从P 点向左抛出，Q 必将经过a 、b 连线的中点参考答案。
