双向可控硅调光电路分析
可控硅调光原理
3. 双向可控硅调光电路分析左图是一个典型的双向可控硅调光器电路，电位器POT1和电阻R1、R2 与电容C2构成移相触发网络，当C2的端电压上升到双向触发二极管D1的阻断电压时，D1击穿，双向可控硅TRIAC被触发导通，灯泡点亮。
调节POT1可改变C2的充电时间常数，TRAIC的电压导通角随之改变，也就改变了流过灯泡的电流，结果使得白炽灯的亮度随着POT1的调节而变化。
POT1上的联动开关SW1在亮度调到最暗时可以关断输入电源，实现调光器的开关控制。
可控硅可控硅一旦被触发导通后，将持续导通到交流电压过零时才会截止。
可控硅承担着流过白炽灯的工作电流，由于白炽灯在冷态时的电阻值非常低，再考虑到交流电压的峰值，为避免开机时的大电流冲击，选用可控硅时要留有较大的电流余量。
触发电路触发脉冲应该有足够的幅度和宽度才能使可控硅完全导通，为了保证可控硅在各种条件下均能可靠触发，触发电路所送出的触发电压和电流必须大于可控硅的触发电压UGT与触发电流I GT的最小值，并且触发脉冲的最小宽度要持续到阳极电流上升到维持电流（即擎住电流I L）以上，否则可控硅会因为没有完全导通而重新关断。
保护电阻 R2是保护电阻，用来防止POT1调整到零电阻时，过大的电流造成半导体器件的损坏。
R2太大又会造成可调光范围变小，所以应适当选择。
功率调整电阻 R1决定白炽灯可调节到的最小功率，若不接入R1，则在POT1调整到最大值时，白炽灯将完全熄灭，这在家庭应用中会造成一定不便。
接入R1后，当POT1调整到最大值时，由于R1的并联分流作用，仍有一定电流给C2充电，实现白炽灯的最小功率可以调节，若将R1换为可变电阻器，则可实现更精确的调节，以确保量产的一致性。
同时R1还有改善电位器线性的作用，使灯光变化更适合人眼的感光特性。
电位器小功率调光器一般都选择带开关的电位器，在调光至最小时可以联动切断电源，这种电位器通常分为推动式（PUSH）和旋转式（ROTARY ）两种。
双向可控硅应用电路实例
_____________________________________________________________________一款适合家用调光器的镇流器：IRPLCFL3引言：普通电子镇流器的一个的缺点是不能用标准类型的调光器（相控）进行调光，特别是在将灯和镇流器合二为一的家庭用节能小镇流器。
这是因为在无PFC 的实际应用中，由整流级和紧随其后的大储能电容组成的镇流器输入部分直接与交流主电源相连，提供直流总线电压。
DC 总线给高频半桥和输出部分供电。
系统仅在主电压峰值附近吸取电流和给储能电容充电，而在主半周期的其余时间不充电。
事实上所有的家用和专业的调光系统都是基于双向可控硅。
当器件被触发并且电流超过器件的保持电流时，这些器件才导通。
这些调光器对于阻性负载比如普通的球形钨丝灯工作的非常好。
双向可控硅能在主半周期内任意一点触发并且保持导通直到非常接近半周期末，在这个期间不断的吸取电流。
这种方法可使灯电流从最大值到零进行调整。
内容：引言调光器电路解决方案原理框图功能介绍电路图设计注意事项元件表电感设计_____________________________________________________________________ 120VAC基本调光电路当紧凑型镇流器与这种调光电路结合在一起时，双向可控硅仅在半周期内整流主电压比储能电容电压高时才触发导通。
在这个实例中电容充电至相同整流电压时双向可控硅将关断。
这种方法有可能通过双向可控硅的触发点从90度到180度的调整使镇流器直流电压有很大的调整，然而这对于控制灯的输出并不是满意的方法。
另外遇到的问题是；因为这种调光器需要在双向可控硅上串联一个电感来限制可控硅触发时电流的上升时间。
若没有这个电感，将会产生大量高频谐波电流，并引起不可忽视的辐射和传导干扰问题。
因为镇流器电路的负载为容性，所以调光器中的抑制电感与容性负载产生谐振，当双向可控硅触发后会引起“振荡”。
双向可控硅调光电路原理
双向可控硅调光电路原理1. 双向可控硅(Triac)简介双向可控硅是一种常用于交流电路中的半导体开关，它可以实现对交流电的调光控制。
Triac具有两个控制极，一个是主极，另一个是副极。
通过对两个控制极施加正弦波信号，Triac可以实现在每个交流周期内将电流进行截断。
（1）基本原理双向可控硅调光电路的基本原理是通过控制Triac的导通角来控制交流电的通断。
当Triac导通时，交流电可以通过，灯光亮度较高；当Triac截断时，交流电无法通过，灯光亮度较低。
通过改变控制Triac的导通角，可以实现对灯光的调光控制。
（2）控制电路控制电路主要由电阻、电容、双向可控硅、触发电压主机以及触发电压控制主机等组成。
控制电路的作用是接收外部控制信号，并将其转化为适合Triac控制的触发电压。
具体来说，当外部调光信号为低电平时，控制电路将触发电压控制主机输出低电平信号，使Triac截断；当外部调光信号为高电平时，控制电路将触发电压控制主机输出高电平信号，使Triac导通。
（3）调光原理当外部调光信号改变时，调光控制信号将通过控制电路传达给Triac，从而改变Triac的导通角，进而改变灯光的亮度。
也就是说，通过改变外部调光信号，即可实现对灯光亮度的调节。
3.优缺点- 控制灵敏度高：通过控制Triac导通角来控制灯光亮度，具有较高的调光精度和控制灵敏度。
-调光范围广：可根据不同的需求实现大范围的调光，满足不同场景的照明需求。
-结构简单：电路结构简单，成本低，易于实现。
然而，双向可控硅调光电路也存在一些限制：-电磁干扰：由于双向可控硅是通过接通交流电进行控制的，因此在一些灯光调光场景中可能会产生较大的电磁干扰。
-无功功率损耗：在调光过程中，双向可控硅会引入无功功率损耗，降低照明效率。
总结：双向可控硅调光电路通过控制Triac的导通角来实现照明灯光的调光控制。
它由双向可控硅和控制电路组成，通过控制电路接收外部调光信号，并将其转化为触发电压，进而改变Triac的导通角，从而实现对灯光亮度的调节。
双向可控硅的工作原理
双向可控硅的工作原理双向可控硅是一种常用的电子元件，可实现电流的双向控制，广泛应用于各种电力电子设备之中。
在实际应用中，双向可控硅的工作原理非常关键，因此本文将详细介绍双向可控硅的工作原理。
一、双向可控硅的结构双向可控硅的结构如下图所示：双向可控硅包括四个外接引脚：主极（Anode，A）、发射极1（Gate 1，G1）、发射极2（Gate 2，G2）和阴极（Cathode，K）。
主极和阴极是整个器件的两个主要节点，G1和G2用于控制两个 PN 结的导通，从而实现电流的正反向控制。
二、双向可控硅的电路模型为了更好地理解双向可控硅的工作原理，可以采用等效电路模型进行分析，如下图所示：在等效电路模型中，主极和阴极之间用电阻 R 代表器件的一些固有电阻，PN1 和PN2 分别表示两个 PN 结。
G1 和 G2 分别与 PN1 和 PN2 相连，用电流源 ig1 和 ig2代表控制电流。
Ia 表示主极和阴极之间的电流，控制电流 ig1 和 ig2 经过一定逻辑运算得到电流 iPN1 和 iPN2，分别控制 PN1 和 PN2 的导通与截止。
三、双向可控硅的工作原理1. 双向可控硅的导通当双向可控硅的主极为正极，阴极为负极，此时 PN1 和 PN2 的结电压为零，即二极管电压低于正向导通电压。
在控制引脚 G1 和 G2 中，如果同时施加正脉冲信号，就可以使 iPN1 和 iPN2 都大于零，从而使 PN1 和 PN2 同步导通，实现电流的流动。
此时，主极和阴极间的电流按这个方向通过整个器件，双向可控硅处于正向导通状态。
2. 双向可控硅的截止在正向导通状态下，只需要阻断 G1 或 G2 中的任意一个 PN 结即可实现截止状态。
在正向导通状态下，如果断开 G1 电压源，电流将重新从 G2 流入 PN2，PN2 将继续导通。
PN1 会立即截止，导致电流被阻断。
同样，如果断开 G2 电压源，电流将重新从 G1 流入PN1，PN1 将继续导通，但是 PN2 变为截止状态，导致电流被阻断。
双向可控硅调光台灯电路实验报告概述
课程设计课程名称_____功率电子学课程设计____ 题目名称___双向可控硅调光台灯电路__ 学生学院_______________专业班级______学号_________________学生姓名____________________指导教师____________________2012年6月8日目录第一部分：摘要 (3)第二部分：方案的选择及改进 (4)第三部分：电路工作原理及其原理图 (5)电路工作原理 (5)电路原理图 (5)第四部分：主要元件介绍 (6)第五部分：所用仪器及元件清单 (7)第六部分：电路波形及数据分析 (8)电源电压 (8)负载两端 (9)可控硅两端 (11)电容两端 (14)可控硅门极 (17)波形处理及分析 (19)第七部分：总结 (19)第八部分：参考文献 (20)一、摘要交流调压电路是采用相位控制方式的交流电力控制电路，通常是将两个晶闸管反并联后串联在每相交流电源与负载之间。
在电源的每半个周期内触发一次晶闸管，使之导通。
与相控整流电路一样，通过控制晶闸管开通时所对应的相位，可以方便的调节交流输出电压的有值，从而达到交流调压的目的。
其晶闸管可以利用电源自然换相，无需强迫关掉电路，并可实现电压的平滑调节，系统响应速度较快，但它也存在深控时功率因数较低，易产生高次谐波等缺点。
单相交流调压电路是对单相交流电的电压进行调节的电路。
交流调压电路主要应用在电热控制、交流电动机速度控制、交流稳压器等场合，主要有灯光调节（如调光台灯、舞台灯光控制等），温度调节（如工频加热、感应加热、需控制的家用电器等），泵及风机等异步电动机的软起动，交流电机的调压调速（如纺织、造纸、冶金等领域的调压调速），随电机负载大小自动调压（对于起动机等有较长时间空载或轻载的负荷，自动调压可以节省电能），变压器初级调压（在高压小电流或低压大电流直流电源中，如采用晶闸管相孔整流电路，需要很多晶闸管串联或并联，若采用交流调压电路在变压器初级调压。
双向可控硅触发电路图大全（六款双向可控硅触发电路）

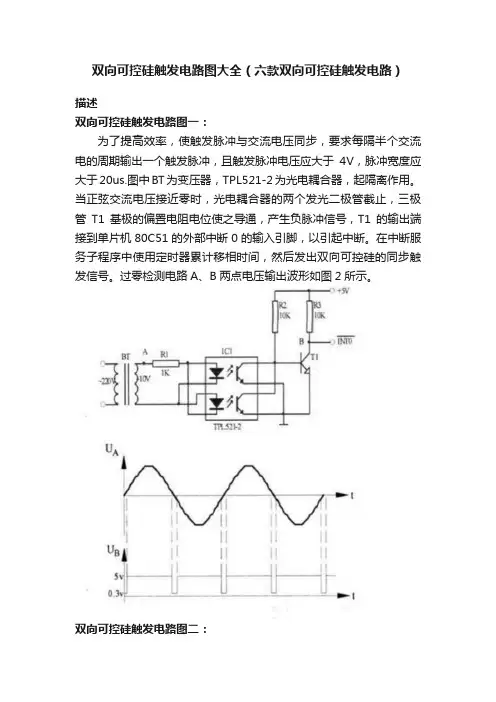

双向可控硅触发电路图大全（六款双向可控硅触发电路）描述双向可控硅触发电路图一：为了提高效率，使触发脉冲与交流电压同步，要求每隔半个交流电的周期输出一个触发脉冲，且触发脉冲电压应大于4V，脉冲宽度应大于20us.图中BT为变压器，TPL521-2为光电耦合器，起隔离作用。
当正弦交流电压接近零时，光电耦合器的两个发光二极管截止，三极管T1基极的偏置电阻电位使之导通，产生负脉冲信号，T1的输出端接到单片机80C51的外部中断0的输入引脚，以引起中断。
在中断服务子程序中使用定时器累计移相时间，然后发出双向可控硅的同步触发信号。
过零检测电路A、B两点电压输出波形如图2所示。
双向可控硅触发电路图二：电路如图3所示，图中MOC3061为光电耦合双向可控硅驱动器，也属于光电耦合器的一种，用来驱动双向可控硅BCR并且起到隔离的作用，R6为触发限流电阻，R7为BCR门极电阻，防止误触发，提高抗干扰能力。
当单片机80C51的P1.0引脚输出负脉冲信号时T2导通，MOC3061导通，触发BCR导通，接通交流负载。
另外，若双向可控硅接感性交流负载时，由于电源电压超前负载电流一个相位角，因此，当负载电流为零时，电源电压为反向电压，加上感性负载自感电动势el作用，使得双向可控硅承受的电压值远远超过电源电压。
虽然双向可控硅反向导通，但容易击穿，故必须使双向可控硅能承受这种反向电压。
一般在双向可控硅两极间并联一个RC阻容吸收电路，实现双向可控硅过电压保护，图3中的C2、R8为RC阻容吸收电路。
双向可控硅触发电路图三：此时无论是打开开关、和关闭开关（驱动MOC306或者不驱动MOC3061）可控硅都是导通的，即不能关闭可控硅，百般纠结和查看资料后才发现G极和T1之间的关系，安照这个电路接的话，不管J3开路时，G极的电压等于T2的电压，当交流电流过双向可控硅时，G 极与T1之间总存在一个电压差，即T1与T2之间的电压差，这个电压差就导通了可控硅，所以双向可控硅虽然没有正、负极的区别，却有T1、T2的区别。
双向可控硅调光电路图
双向可控硅调光电路图
简介：上图为双向可控硅调光电路图,其工作原理为:接通电源,220V经过灯泡VR4 R19对C23充电...由于电容二端电压
是不能突变的...充电需要一定时间的...充电时间由V ...
关键字：双向可控硅
上图为双向可控硅调光电路图,其工作原理为:接通电源,220V经过灯泡VR4 R19对C23充电...由于电容二端电压是不能突变的...充电需要一定时间的...充电时间由VR4和R19大小决定...越小充电越快...越大充电越慢...当Ｃ２３上电压充到约为33V左右的时候...DB1导通..可控硅也导通...可控硅导通后...灯泡中有电流流过...灯泡就亮了...随着DB1导通...C23上电压被完全放掉...DB1又截止...可控硅也随之截止...灯泡熄灭...C23上又进行刚开始一样的循环...因为时间短人眼有暂留的现象,所以灯泡看起来是一直亮的,充放电时间越短...灯泡就越亮,反之...R20 C24能保护可控硅...如果用在阻性负载上可以省掉.
如果是用在感性负载,比如说电动机上就要加上去,这个电路也可以用于电动机调速上。
双向可控硅的过零调功调速调光控制技术探讨
双向可控硅的过零调功调速调光控制技术探讨双向可控硅是一种大功率的电子器件，在工程中的应用范围非常广泛。
在交流设备中应用的双向可控硅采取过零触发的方式。
文章介绍了双向可控硅的过零调功调速调光原理，并对过零调功调速调光控制技术进行了设计研究。
标签：双向可控硅；过零调功调速调光；触发电路；程序Abstract：Bidirectional thyristor is a kind of high power electronic device，which is widely used in many projects. The bidirectional thyristor used in alternating current （AC）devices adopts the mode of zero-crossing trigger. In this paper，the principle of zero-crossing adjustable light regulation for bidirectional thyristor is introduced，and the dimming control technology is designed and studied.Keywords：bidirectional thyristor；zero-crossing adjustable speed dimming；trigger circuit；program双向可控硅也称作双向晶闸管，是一种功率半导体器件。
双向可控硅在单片控制系统中应用广泛，发挥着功率驱动元器件的作用，也常作为调光器应用于智能家居系统之中。
双向可控硅作为交流无触点开关应用于控制系统之中有非常突出的优势，不会发生反向耐压的问题，电路的控制也并不复杂。
通过光电耦合器把单片机的控制系统加载于可控硅的控制极当中，能够最大程度地缩小驱动功率及可控硅在触发的时候出现的干扰。
双向可控硅调光电路图
双向可控硅调光电路图上图为双向可控硅调光电路图,其工作原理为:接通电源,220V经过灯泡VR4 R19对C23充电...由于电容二端电压是不能突变的...充电需要一定时间的...充电时间由VR4和R19大小决定...越小充电越快...越大充电越慢...当Ｃ２３上电压充到约为33V左右的时候...DB1导通..可控硅也导通...可控硅导通后...灯泡中有电流流过...灯泡就亮了... 随着DB1导通...C23上电压被完全放掉...DB1又截止...可控硅也随之截止...灯泡熄灭...C23上又进行刚开始一样的循环...因为时间短人眼有暂留的现象,所以灯泡看起来是一直亮的,充放电时间越短...灯泡就越亮,反之...R20 C24能保护可控硅...如果用在阻性负载上可以省掉.如果是用在感性负载,比如说电动机上就要加上去,这个电路也可以用于电动机调速上.简易混合调光电路图调光电路图如附图所示,其工作原理是:根据电学原理可知，电容器接入正弦交流电路中，电压与电流的最大值在相位上相差90°。
根据这一原理，把C1 和C2串联联接，并从中间取出该差为我所用，这比电阻与电容串联更稳定。
电路中，D1和D2分别对电源的正半波及负半波进行整流，并加到A触发和C1或 C2充电。
进一步用W来改变触发时间进行移相，只要调整W的阻值，就可达到改变输出电压的目的。
D1和D2还起限制触发极的反相电压保护双向可控硅的作用。
常用调光方法的工作原理核心提示: 1、脉冲宽度调制（ PWM ）调光法这种调光控制法是利用调节高频逆变器中功率开关管的脉冲占空比，从而实现灯输出功率的调节。
半桥逆变器的最大占空比为 0.5 ，以确保半桥逆变器中的两个功率开关管之间有一个死时间，以避免两个功率开关管由于共态导通1、脉冲宽度调制（PWM）调光法这种调光控制法是利用调节高频逆变器中功率开关管的脉冲占空比，从而实现灯输出功率的调节。
半桥逆变器的最大占空比为0.5，以确保半桥逆变器中的两个功率开关管之间有一个死时间，以避免两个功率开关管由于共态导通而损坏。
触发双向可控硅调压电路
过零触发双向可控硅调压电路图新一代晶闸管触发模块KTM2011A的原理及应用摘要：KTM2011A是青岛珠峰科技有限公司推出的新一代晶闸管触发模块，具有体积小、重量轻、触发动率大及波形对称性对等优点。
文中详细介绍了KTM2011A的内部结构、工作原理、设计特点及具体的应用电路。
关键词：触发电路隔离脉冲KTM2011A1 概述KTM2011A是青岛珠峰科技有限公司经过优化设计和精心研制的新一代晶闸管触发模块，具有体积小、重量轻、触发功率大及波形对称性好等优点。
其输出可触发单相电路中两个相位互差180°的晶闸管，可广泛用于单相交流调压、单相桥式半控整流电路中作为晶闸管的触发电路，由于模块内部集成有隔离单元，故使用中不需要外接脉冲变压器。
KTM2011具有如下特点：2.2 极限参数KTM2011A的极限工作参数如下：●输入交流同步电压：15～17V；●输出直流电压V+：22V；●输入移相电压VK：0～+10V；●输出触发电流：≤750mA；●输出脉冲幅度：18～21V；●移相范围：0～180°；●脉冲宽度：≮2ms ；●需配变压器容量：5～10VA ；●输入、输出间隔离电压：2500VDC ； ●工作温度范围：-10～+70℃。
●工作电源电压VCC ：+16V ；3 结构及原理 KTM2011A 的内部结构及工作原理框图如图2所示。
它由同步环节、锯齿波形成、整流电路、脉冲形成、脉冲放大及隔离整形环节共五个单元电路组成。
工作时，KTM2011A 首先将来自同步电流变压器副边的电压信号经整流电路整流，并通过引脚4的内部送给脉冲放大与隔离整形电路，同时将滤波稳压后的电压经引脚3输入给锯齿波形成和脉冲形成部分作为供电电源。
另一方面，来自同步电源变压器副边的电压信号经同步环节检测出过零点，并在锯齿波形成环节根据用户在引脚7所接电阻的大小而决定的斜率形成锯齿波。
将该锯齿波与引脚9输入的控制电压 Uk 相比较以形成对应于同步信号的正、负半周脉冲。
双向可控硅调光电路分析
双向可控硅调光电路分析首先，我们要了解可控硅的基本工作原理。
可控硅是一种具有双向导通特性的开关器件，只有在其中一触发条件满足时才会导通。
可控硅的导通角是指在正向和反向的电压条件下，可控硅分别开始导通的角度。
当可控硅导通时，电流才能通过，相应设备才能工作。
在双向可控硅调光电路中，灯泡是由可控硅控制的负载。
电路由两个部分组成，一个是触发电路，一个是控制电路。
触发电路用于产生触发脉冲，将脉冲信号传递给可控硅，以使其导通。
控制电路根据输入的调光信号来控制触发电路的工作，从而控制灯泡的亮度。
在调光信号输入时，控制电路会根据信号的大小调整触发电路的工作时间。
当调光信号较大时，触发电路的工作时间较长，可控硅导通的角度也就较大，电流通过的时间较长，灯泡较亮。
当调光信号较小时，触发电路的工作时间较短，可控硅导通的角度也较小，电流通过的时间较短，灯泡较暗。
通过改变调光信号的大小，我们可以实现对灯泡亮度的精确调节。
除了调光信号的输入，双向可控硅调光电路还需要考虑到其他因素。
一是电流的控制，为了保证灯泡的正常工作，我们需要控制通过可控硅的电流不超过其额定电流。
因此，控制电路需要根据输入电压和负载电阻来计算电流的大小，并在符合要求的范围内控制可控硅的导通角。
二是触发脉冲的控制。
触发脉冲的控制需要根据输入的调光信号来生成。
常用的方法是使用微控制器或计时器芯片来控制触发脉冲的产生，从而实现对灯泡亮度的调节。
在实际应用中，双向可控硅调光电路可以应用于家居照明、办公场所和舞台照明等领域。
通过控制电路中的调光信号输入，我们可以实现对灯光的亮度精确调节，满足不同场合的需要。
总结起来，双向可控硅调光电路是一种通过控制可控硅的导通角来实现灯光亮度调节的电路。
它由触发电路和控制电路组成，通过输入调光信号和根据输入电压和负载电阻控制电流的大小来实现灯泡亮度的调节。
该电路可以应用于各种场合，是一种实用的照明调光解决方案。
电力电子课程设计——双向可控硅简易调光灯电路
电子技能实训教程
• 五、实训练习
• 1.双向可控硅的三个电极名称分别是＿＿ ＿＿ ＿＿。
• 2.双向二极管的正反向电阻是＿＿＿。 • 3.调节RP使灯泡最亮，此时灯泡两端交流电压
是＿＿＿V。 • 4.调节RP使灯泡最暗，灯泡两端交流电压是＿
＿＿V。
• 3.工具器材
• 万用表、 电烙铁、焊锡丝、松香、镊子、斜口钳、导 线等。
电子技能实训教程
• 四、内容及步骤
• （一）元件清点测试和安装图设计 • 1.元器件测试 • 万用表RX1档测双向可控硅，RX10K档测双向二极管。 • 2.安装接线图设计 • 可选PCB板或面包板设计电路。 • （二）电路焊接与调试 • 先焊接元器件，焊接完成后，进行检查确认无误后，
电子技能实训教程
双向可控硅简易调光灯电路安装实训 一测试方法 ；
2.理解双向触发二极管的导电特性与应用原理； 3.掌握由双向可控硅组成调光灯电路的工作原理
，进一步熟练电路搭建、焊接技术。
4 T 3 1B K 0 P 7 3BD4R K CR1 P D V061/FU1.0 S 图路电灯光调易简)a（1-54图 _+ V022
K 放 0 P 7 i 4R K R1 C P D V061/FU1.0 S V 0 图意示电放C通导硅控可)c（1-54图 2 _+ 2
电子技能实训教程
• 当C上电压达 到DB3的转折 电压（约30V） 时，DB3两端 电压急剧下降， 此时C放电， 触发BT134导 通，BT134呈 现很小的导通 压降，DP点亮， 见图45-1（C) 所示。
4 T 3 1B K 0 P 7 3BD4R K R1 C P D 充反i V061/FU1.0 S V 0 2 _+ 2 图意示电放向反C止截硅控可周半负流交)d（1-54图
双向可控硅调光电路原理
双向可控硅调光电路原理双向可控硅调光电路原理双向可控硅（Bidirectional Thyristor）是一种新型的电子元件，它可以实现正、反向导通，具有精准的调光功能。
而双向可控硅调光电路则是基于双向可控硅元件设计的调光电路，具有多种特点。
一、双向可控硅的结构和工作原理1. 双向可控硅的结构双向可控硅的结构与双向三极管类似，它由四个区域组成，分别是P-N-P-N结构，中心是n型层，周围则是p型和n型区域。
两端分别为主极和控制极。
2. 双向可控硅的工作原理（1）正向值区：当主极为正的时候，两端p-n结的整体结构呈现出正向偏置。
在该偏压下，n型区周围的电子会向两端流动，从而让该区域形成一个导电通路，使得主极和控制极之间出现通流现象。
（2）反向值区：当主极为负的时候，电子会从两端p-n结中央流向中心n型区。
由于n型区周围的电子和空穴在这种情况下不存在导通状态，所以主极和控制极之间不存在电流。
二、双向可控硅调光电路的原理1. 双向可控硅调光电路的结构双向可控硅调光电路主要包括三个部分：电源部分、调光触发电路和双向可控硅开关电路。
2. 双向可控硅调光电路工作流程（1）电源部分：将交流电输入到整流电路中，将电流转换成直流电。
随后，将转换后的直流电连接到调光触发电路和双向可控硅开关电路中。
（2）调光触发电路：将调光电位信号经过处理后，发送到双向可控硅开关电路的控制端。
双向可控硅开关电路会根据调光电位信号的强弱控制功率的大小。
（3）双向可控硅开关电路：根据调光触发电路控制出发信号来控制双向可控硅的开、关状态，从而控制灯光亮度的大小。
三、优点和应用1. 优点双向可控硅调光电路有以下优点：（1）有极高的功率控制精度，精度可达到1%。
（2）由于控制电压较低，所以没有使用特定的调光开关，是一种经济、有效的调光方案。
（3）调光调速响应较快，自身加热小，冷却方式灵活。
2. 应用双向可控硅调光电路可以用于家庭照明、舞台照明、公共场所照明、广告牌照明等场合。
双向可控硅运用
可控硅分为单向的和双向的,符号也不同.单向可控硅有三个PN结,由最外层的P极和N极引出两个电极,分别称为阳极和阴极,由中间的P极引出一个控制极.单向可控硅有其独特的特性:当阳极接反向电压,或者阳极接正向电压但控制极不加电压时,它都不导通,而阳极和控制极同时接正向电压时,它就会变成导通状态.一旦导通,控制电压便失去了对它的控制作用,不论有没有控制电压,也不论控制电压的极性如何,将一直处于导通状态.要想关断,只有把阳极电压降低到某一临界值或者反向.双向可控硅的引脚多数是按T1、T2、G的顺序从左至右排列(电极引脚向下,面对有字符的一面时).加在控制极G上的触发脉冲的大小或时间改变时,就能改变其导通电流的大小.与单向可控硅的区别是,双向可控硅G极上触发脉冲的极性改变时,其导通方向就随着极性的变化而改变,从而能够控制交流电负载.而单向可控硅经触发后只能从阳极向阴极单方向导通,所以可控硅有单双向之分.电子制作中常用可控硅,单向的有MCR-100等,双向的有TLC336等类似的电路也常用于是炉中：双向可控硅过零电压触发驱动电路(MOC3040应用电路)这种器件是一种单片机输出与双向可控硅之间较理想的接口器件。
它由输入和输出两部分组成，输入部分是一砷化镓发光二极管。
该二极管在5~15mA正向电流作用下发出足够强度的红外线,触发输出部分。
输出部分是一硅光敏双向可控硅，在紫外线的作用下可双向导通。
该器件为六引脚双列直插式封装，其引脚配置和内部结构见上图：在中频炉中整流侧关断时间采用KP-60微秒以内，逆变侧关短时间采用KK-30微秒以内这也是KP管与KK管的主要区别晶闸管T在工作过程中，它的阳极A和阴极K与电源和负载连接，组成晶闸管的主电路，晶闸管的门极G和阴极K与控制晶闸管的装置连接，组成晶闸管的控制电路晶闸管的工作条件：1.晶闸管承受反向阳极电压时，不管门极承受那种电压，晶闸管都处于关短状态。
2.晶闸管承受正向阳极电压时，仅在门极承受正向电压的情况下晶闸管才导通。
双向可控硅调压电路元器件的选择
双向可控硅（bidirectional controlled silicon, BCR）调压电路是一种常见的电子调压电路，它能够实现直流电压的调节和控制。
在设计双向可控硅调压电路时，选择合适的元器件对于电路的性能和稳定性至关重要。
本文将针对双向可控硅调压电路元器件的选择进行详细讨论。
一、双向可控硅双向可控硅是一种半导体器件，具有双向触发功能，能够进行正、负向的电压调节。
它的主要特点包括触发电压低、响应速度快、耐绝缘能力强等。
在双向可控硅调压电路中，合适的双向可控硅能够有效提高电路的稳定性和可靠性。
二、双向可控硅调压电路元器件的选择1. 双向可控硅在选择双向可控硅时，需要考虑其额定电压和电流、触发电压、耐压能力等参数。
一般来说，选择额定电压和电流略大于实际需要的数值，以确保电路能够正常工作并具有一定的过载能力。
2. 电容器电容器在双向可控硅调压电路中起着滤波和稳压的作用。
选择电容器时，需要考虑其电压等级、容量、频率响应等参数。
合适的电容器能够减小电路的波纹电压和干扰，提高电路的稳定性。
3. 电感电感也是双向可控硅调压电路中常用的元器件之一，主要用于滤波和能量存储。
选择电感时，需要考虑其电流、电感值、耐压能力等参数。
合适的电感能够减小电路的电磁干扰和输出波纹，并提高电路的效率。
4. 整流二极管整流二极管用于将交流电转换为直流电，并起着保护电路的作用。
在选择整流二极管时，需要考虑其额定电压、电流、反向漏电流等参数。
合适的整流二极管能够有效减小功率损耗和提高电路的效率。
5. 电阻电阻用于限流和分压，是双向可控硅调压电路中不可或缺的元器件。
在选择电阻时，需要考虑其阻值、功率、稳定性等参数。
合适的电阻能够确保电路的稳定性和安全性。
6. 负载负载是双向可控硅调压电路中直接影响输出性能的元器件，包括电机、灯泡、电炉等。
在选择负载时，需要考虑其功率、阻抗、响应速度等参数。
合适的负载能够确保电路的输出稳定并能够适应不同的工作环境。
双向可控硅调光电路分析
双向可控硅调光电路分析3. 双向可控硅调光电路分析左图是一个典型的双向可控硅调光器电路，电位器POT1和电阻R1、R2 与电容C2构成移相触发网络，当C2的端电压上升到双向触发二极管D1的阻断电压时，D1击穿，双向可控硅TRIAC被触发导通，灯泡点亮。
调节POT1可改变C2的充电时间常数，TRAIC的电压导通角随之改变，也就改变了流过灯泡的电流，结果使得白炽灯的亮度随着POT1的调节而变化。
POT1上的联动开关SW1在亮度调到最暗时可以关断输入电源，实现调光器的开关控制。
可控硅可控硅一旦被触发导通后，将持续导通到交流电压过零时才会截止。
可控硅承担着流过白炽灯的工作电流，由于白炽灯在冷态时的电阻值非常低，再考虑到交流电压的峰值，为避免开机时的大电流冲击，选用可控硅时要留有较大的电流余量。
触发电路触发脉冲应该有足够的幅度和宽度才能使可控硅完全导通，为了保证可控硅在各种条件下均能可靠触发，触发电路所送出的触发电压和电流必须大于可控硅的触发电压UGT与触发电流I GT的最小值，并且触发脉冲的最小宽度要持续到阳极电流上升到维持电流（即擎住电流I L）以上，否则可控硅会因为没有完全导通而重新关断。
保护电阻 R2是保护电阻，用来防止POT1调整到零电阻时，过大的电流造成半导体器件的损坏。
R2功率调整电阻R1决定白炽灯可调节到的最小功率，若不接入R1，则在POT1调整到最大值时，白炽灯将完全熄灭，这在家庭应用中会造成一定不便。
接入R1后，当POT1调整到最大值时，由于R1的并联分流作用，仍有一定电流给C2充电，实现白炽灯的最小功率可以调节，若将R1换为可变电阻器，则可实现更精确的调节，以确保量产的一致性。
同时R1还有改善电位器线性的作用，使灯光变化更适合人眼的感光特性。
电位器小功率调光器一般都选择带开关的电位器，在调光至最小时可以联动切断电源，这种电位器通常分为推动式（PUSH）和旋转式（ROTARY ）两种。
