医用内窥镜的原理和应用一、内窥镜的原理内窥镜是一种医疗设备，用于检查和治疗人体内部器官的工具。
其原理基于光学成像和灵活的探头。
内窥镜的灵活探头由一系列镜头和光纤组成。
镜头通过光纤传递的光线反射图像，将器官内部的细节传送到医生所使用的显示器上。
这个过程称为光学成像。
内窥镜可以使用不同类型的光纤，如光导纤维束和光纤光束，来传输光线。
光线在光纤内部被反射，直到达到目标器官并返回到显示器上。
这样，医生就可以观察器官的细节和结构。
除了光纤外，内窥镜还配备了其他功能，如吸引器、注射器和活检夹等。
这些功能使得医生可以进行一系列的治疗和诊断操作。
二、内窥镜的应用内窥镜的应用非常广泛，几乎涵盖了人体的所有器官。
下面列举几种常见的应用。
1.胃肠内窥镜–检查胃部和小肠的病变和炎症–探测消化道出血的原因–钳取异物或活组织进行活检2.支气管镜–检查和治疗呼吸道疾病，如支气管炎和肺癌–钳取支气管内的异物或活组织进行检查3.膀胱镜–检查和治疗膀胱疾病，如膀胱癌和结石–钳取膀胱内的异物或活组织进行检查4.鼻咽镜–检查和治疗鼻咽、鼻腔相关疾病，如鼻咽癌和鼻息肉–进行鼻腔手术，如鼻窦引流术和息肉切除术5.膝关节镜–检查和治疗膝关节疾病，如半月板撕裂和关节炎–进行关节手术，如半月板修复和关节清理术6.子宫腔镜和宫腔镜–检查和治疗子宫内膜病变和子宫肌瘤–进行人工流产、宫内节育器植入和子宫内膜切除术7.脑血管内窥镜–用于诊断和治疗脑血管疾病，如脑动脉瘤和脑血管狭窄–进行血管内修复和栓塞手术三、结论内窥镜是一项重要的医疗技术，具有广泛的应用领域。
它可以帮助医生准确诊断和治疗疾病，避免开放手术的创伤和风险。
随着技术的不断进步，内窥镜将在医疗领域发挥更加重要的作用，为患者提供更好的治疗和护理。
内窥镜系统设计
门禁语言识别及视频监控系统硬件方案设计姓名：欧志彬学号：4121161016在医学领域，内窥镜是用于人体内部器官检查的主要设备之一。
为实现人体内部器官的检测，内窥镜需要满足如下要求：第一、能够获取内部器官的形态信息；第二、能够将获取的信息传到体外，以实现医生的感知；第三、能够将获取的信息转换为图像信号，并通过一定的设备显示出来；第四、能够保存数据，实现群体信息的获取和识别，从而通过一定的方案报告病变情况。
针对以上需求，设计门禁的系统如下：一、总体设计内窥镜应该包括五个子系统，信息获取系统用于获取内部器官的图像信息；信息处理系统用于将获取的图像信息进行编码处理并转换为光线获电缆可传输的信息；信息传输系统用于将处理后的信息传输到体外；信息显示系统用于直观显示获取的内部图像情况并报告病变情况；信息存储系统用于将处理后的信息保存起来，以构建数据库。
这五个子系统组成的内窥镜系统的框图如图1所示：图1.内窥镜总体设计框图二、子系统设计在内窥镜系统中，主要需要获取的信息是图像信息，可通过一般的CCD进行图像获取。
CCD是一种半导体器件，能够把光学影像转化为数字信号。
CCD 上植入的微小光敏物质称作像素（Pixel）。
一块CCD上包含的像素数越多，其提供的画面分辨率也就越高。
CCD的作用就像胶片一样，但它是把光信号转换成电荷信号。
CCD上有许多排列整齐的光电二极管，能感应光线，并将光信号转变成电信号，经外部采样放大及模数转换电路转换成数字图像信号[1]。
CCD获取的信号最终以电信号输出，而通常用的光纤传输的信号的光信号，所以从CCD传来的信号还需要一个电光转换器件来处理信息，可通过发光二极管等器件来实现，并将信息输入光纤内部。
发光二极管是是半导体二极管的一种，可以把电能转化成光能。
发光二极管与普通二极管一样是由一个PN结组成，也具有单向导电性。
当给发光二极管加上正向电压后，从P区注入到N区的空穴和由N区注入到P区的电子，在PN结附近数微米内分别与N区的电子和P区的空穴复合，产生自发辐射的荧光[2]。
内窥镜设计方案

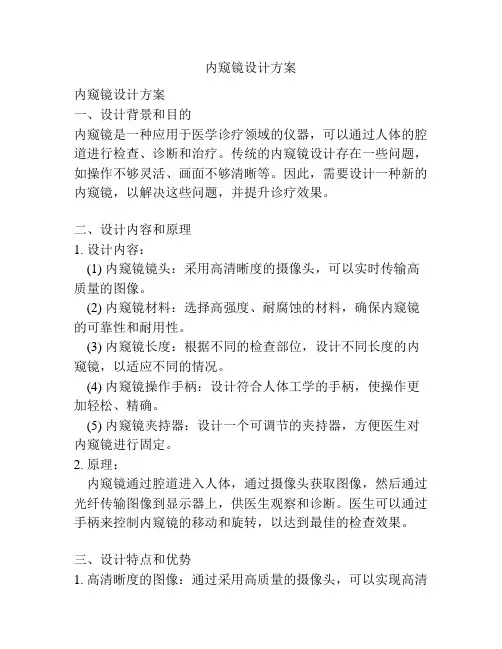

内窥镜设计方案内窥镜设计方案一、设计背景和目的内窥镜是一种应用于医学诊疗领域的仪器，可以通过人体的腔道进行检查、诊断和治疗。
传统的内窥镜设计存在一些问题，如操作不够灵活、画面不够清晰等。
因此，需要设计一种新的内窥镜，以解决这些问题，并提升诊疗效果。
二、设计内容和原理1. 设计内容：(1) 内窥镜镜头：采用高清晰度的摄像头，可以实时传输高质量的图像。
(2) 内窥镜材料：选择高强度、耐腐蚀的材料，确保内窥镜的可靠性和耐用性。
(3) 内窥镜长度：根据不同的检查部位，设计不同长度的内窥镜，以适应不同的情况。
(4) 内窥镜操作手柄：设计符合人体工学的手柄，使操作更加轻松、精确。
(5) 内窥镜夹持器：设计一个可调节的夹持器，方便医生对内窥镜进行固定。
2. 原理：内窥镜通过腔道进入人体，通过摄像头获取图像，然后通过光纤传输图像到显示器上，供医生观察和诊断。
医生可以通过手柄来控制内窥镜的移动和旋转，以达到最佳的检查效果。
三、设计特点和优势1. 高清晰度的图像：通过采用高质量的摄像头，可以实现高清晰度的图像传输，提供更准确的诊断结果。
2. 操作灵活方便：设计符合人体工学的手柄，使操作更加轻松、精确，减少医生的手部疲劳。
3. 可靠耐用的材料：选择高强度、耐腐蚀的材料，确保内窥镜的可靠性和耐用性，减少维修和更换的次数。
4. 多样化的长度选择：根据不同的检查部位，设计不同长度的内窥镜，以适应不同的情况，提高操作的灵活性和效率。
四、设计应用和前景该内窥镜设计方案可以应用于各种医学诊疗情况中，特别适用于消化道、呼吸道、泌尿道等部位的检查、诊断和治疗。
内窥镜的高清晰度图像和操作灵活性将大大提高医生的诊疗效果，并减少了操作的难度和时间。
这一设计方案有着广阔的应用前景，对于提升医学诊疗水平具有重要的意义。
总之，通过设计这种新型的内窥镜，可以有效解决传统内窥镜存在的一些问题，并提升医学诊疗的效果。
该设计方案具备高清晰度图像、操作灵活方便、可靠耐用等特点，在医学诊疗领域有着广泛的应用前景。
肿瘤内窥镜系统的设计与实现
肿瘤内窥镜系统的设计与实现第一章、引言肿瘤是一种非常常见的疾病，其发病率和死亡率不断上升。
与传统的肿瘤手术相比，内窥镜技术的优势在于减轻手术创伤、缩短住院时间和促进病人的康复。
因此，本文旨在介绍肿瘤内窥镜系统的设计与实现，以助于医学实践中的肿瘤诊治。
第二章、肿瘤内窥镜系统的基本组成肿瘤内窥镜系统由内窥镜控制系统、图像处理系统和操作工具组成。
内窥镜控制系统包括外部控制器和内部控制器，外部控制器包括可移动支架、拖曳驱动和支架撑架，可以控制内窥镜的移动、摆动和旋转等动作。
内部控制器包括电机、摄像头和信号处理器，可控制内窥镜的朝向和视角，并提供高质量的图像。
图像处理系统包括信号传输单元、图像采集器和图像显示器。
信号传输单元将从内窥镜摄像头收集到的图像信号传输到图像处理单元；图像采集器将图像信号转化为数字信号并传到图像处理单元；图像显示器将数字信号经变换和处理后显示为高清晰度的图像。
操作工具是医生进行手术的基本工具，包括钳子、剪刀、吸管、电烙铁等。
这些工具可以通过内窥镜控制系统进行操作。
第三章、肿瘤内窥镜系统的设计思路肿瘤内窥镜系统设计的最终目标是提供高效、安全和可靠的肿瘤诊治手段。
为此，我们需要掌握肿瘤诊治的核心技术和知识，并根据实际需求确定系统的功能、性能和输入输出等要素，确保系统的可操作性和效率。
具体来说，肿瘤内窥镜系统的设计需考虑以下要素：一、内窥镜的朝向和视角控制；二、高质量的图像采集和信号处理；三、智能化的操作工具；四、真实感的视觉体验；五、安全、可靠的系统性能等。
第四章、肿瘤内窥镜系统的设计与实现一、内窥镜的朝向和视角控制内窥镜的控制是整个肿瘤内窥镜系统的核心之一，其性能直接关系到系统的操作性和效率。
我们采用单片机对内窥镜的电机进行控制，可以完成内窥镜的朝向和视角控制。
此外，我们还配备有超声波跟踪系统，可以自动调整内窥镜的视角，提高操作精度和效率。
二、高质量的图像采集和信号处理高质量的图像采集和信号处理是保证系统操作效率和安全的重要保障。
【精选文档】P全高清医疗手术内窥镜影像系统方案定制PPT
屏幕分辨率
1280*800,1920*1080
屏幕尺寸
10.1",12.1",15"
输入 输出 卡槽
MIC：2 路 Speaker：1 路
SD卡或TF卡
容量 格式 帧率
≤2TB MP4 1920*1080P25/30/50/60fps
分辨率 备份 升级 RS232
1920*1080P USB2.0
本地 单向/双向
高清医用主机主板 全系列
型号
ZX1
ZR1
编码 CPU OS
H.264 High Profile ARM 高性能处理器 嵌入式 实时操作系统
输入分辨率 输出分辨率
1920*1080P25/30/50/60fps 1920*1080P50/60Hz DVI*1
输出接口
HDMI*1 SDI*1 VGA*1 AV*1
白平衡锁定、亮度、变倍、冻结、对比度、锐利度饱、和饱度和度等自动、0-36
支持高速SD卡（SDXC）,最大到 2TB
对比度
自动、0-19
Speaker：1 路
锐利度
自动、0-29
支支持持拓 拓展展高高清清数数字字LLCCDD屏屏，，兼兼容容分分辨辨率率，，11228800**88增0000益,, 11设9922置00**110088000-30
16
谢谢观赏
17
谢谢观看！
➢ 采用RGBW编码，卓越的色彩还原性和感光度
➢ 内窥镜应用：一键白平衡锁定、消光速度、消 光强度
➢ 智能化算法：自动增益、自动曝光抑制、自动 色温
➢ 人性化设计：自定义快捷键、自定义出厂设置
全程数字化信号传输 保障最优质的图像质量
内窥镜系统的研发与应用
内窥镜系统的研发与应用第一章前言内窥镜系统是目前医疗领域中非常重要的设备之一，它能够通过引入光学镜头和摄像头进入人体内部，通过显示屏向外界展示人体内部的情况。
随着现代医疗技术的不断发展，内窥镜系统在诊断和治疗方面的应用越来越广泛。
本文将详细介绍内窥镜系统的研发和应用。
第二章内窥镜系统的构成及原理内窥镜系统主要由内窥镜、光源、图像采集设备和显示器四部分组成。
内窥镜是最核心的部分，它可以分为硬式内窥镜和软式内窥镜。
硬式内窥镜是一种较为结实的设备，可以在体腔间作出针对手术的精确定位。
而软式内窥镜则可以更好地灵活、快捷地观察扫描区域，便于初步的诊断。
光源的作用是通过内窥镜向内部部位输送足够的光线，保证图像的准确、清晰。
光源有两种主要类型，即传统的氙气灯和LED 灯。
LED灯具有低功耗、长寿命和较低的热量排放等优点，正逐渐取代氙气灯成为主流。
图像采集设备的主要作用是采集显微图像，并将彩色图像转换为数字信号。
使用数字信号可以有效提高获取的图像质量，并便于存储与传输。
显示器是系统中展示数据的重要部分，需要保证清晰、准确的显示。
第三章内窥镜系统的应用内窥镜系统广泛应用于消化系统、泌尿生殖系统、呼吸系统、心脑血管系统等多个领域，下面将举例说明其应用。
消化系统内窥镜：胃镜、食道镜、结肠镜都是消化系统内窥镜。
通过内窥镜可以直接观察到胃肠道内的粘膜结构，并获取组织样本进行病理学检查。
常见的疾病如胃炎、胃溃疡、大肠癌等都可以通过内窥镜检查进行诊断及治疗。
泌尿生殖系统内窥镜：包括膀胱镜、输尿管镜、肾镜等多种类型。
泌尿道疾病的治疗主要在这里进行，如膀胱肿瘤、尿道狭窄等。
呼吸系统内窥镜：即支气管（肺）镜，可用于诊断支气管肺癌、肺炎、支气管扩张等疾病。
心脑血管系统内窥镜：冠状动脉内窥镜被广泛应用于心脏相关疾病的诊断、治疗和研究。
它可以准确地观察到心脏及冠状动脉的情况，指导植入支架或治疗其他并发症等。
第四章内窥镜系统的研发内窥镜系统是一种涉及到多个领域的复杂机器，它的研发涉及到多个学科，包括微电子、材料科学、机械制造、电子工程和计算机科学等。
