GNSS静态技术在城市控制网中的应用
gnss测量技术论文

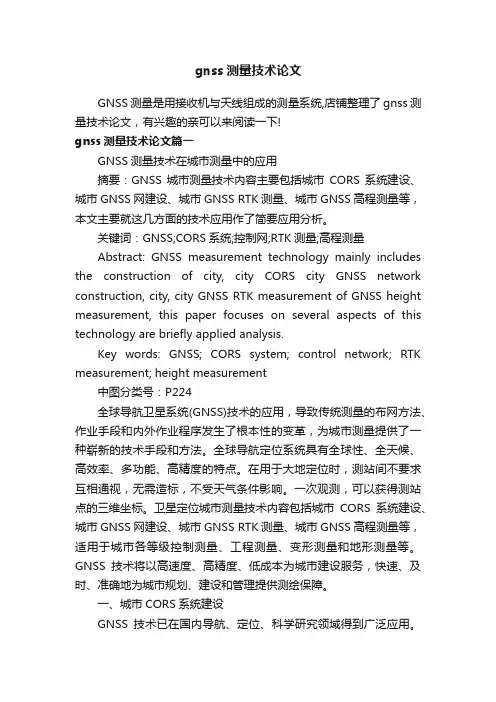

gnss测量技术论文GNSS测量是用接收机与天线组成的测量系统,店铺整理了gnss测量技术论文，有兴趣的亲可以来阅读一下!gnss测量技术论文篇一GNSS测量技术在城市测量中的应用摘要：GNSS城市测量技术内容主要包括城市CORS系统建设、城市GNSS网建设、城市GNSS RTK测量、城市GNSS高程测量等，本文主要就这几方面的技术应用作了简要应用分析。
关键词：GNSS;CORS系统;控制网;RTK测量;高程测量Abstract: GNSS measurement technology mainly includes the construction of city, city CORS city GNSS network construction, city, city GNSS RTK measurement of GNSS height measurement, this paper focuses on several aspects of this technology are briefly applied analysis.Key words: GNSS; CORS system; control network; RTK measurement; height measurement中图分类号：P224全球导航卫星系统(GNSS)技术的应用，导致传统测量的布网方法、作业手段和内外作业程序发生了根本性的变革，为城市测量提供了一种崭新的技术手段和方法。
全球导航定位系统具有全球性、全天候、高效率、多功能、高精度的特点。
在用于大地定位时，测站间不要求互相通视，无需造标，不受天气条件影响。
一次观测，可以获得测站点的三维坐标。
卫星定位城市测量技术内容包括城市CORS系统建设、城市GNSS网建设、城市GNSS RTK测量、城市GNSS高程测量等，适用于城市各等级控制测量、工程测量、变形测量和地形测量等。
静态和动态GNSS测量方法的对比与选择

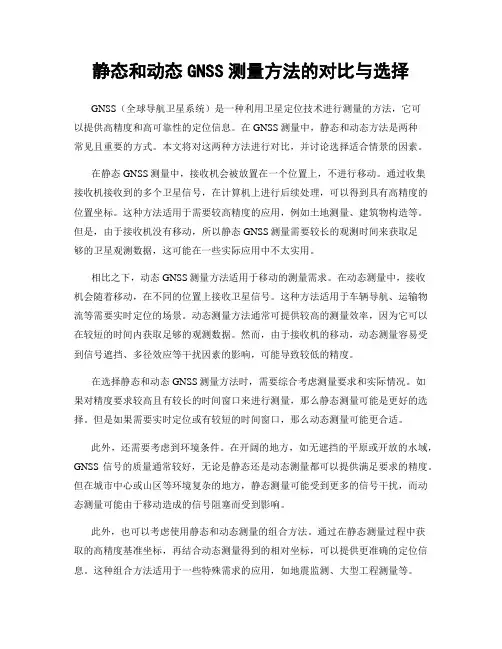

静态和动态GNSS测量方法的对比与选择GNSS（全球导航卫星系统）是一种利用卫星定位技术进行测量的方法，它可以提供高精度和高可靠性的定位信息。
在GNSS测量中，静态和动态方法是两种常见且重要的方式。
本文将对这两种方法进行对比，并讨论选择适合情景的因素。
在静态GNSS测量中，接收机会被放置在一个位置上，不进行移动。
通过收集接收机接收到的多个卫星信号，在计算机上进行后续处理，可以得到具有高精度的位置坐标。
这种方法适用于需要较高精度的应用，例如土地测量、建筑物构造等。
但是，由于接收机没有移动，所以静态GNSS测量需要较长的观测时间来获取足够的卫星观测数据，这可能在一些实际应用中不太实用。
相比之下，动态GNSS测量方法适用于移动的测量需求。
在动态测量中，接收机会随着移动，在不同的位置上接收卫星信号。
这种方法适用于车辆导航、运输物流等需要实时定位的场景。
动态测量方法通常可提供较高的测量效率，因为它可以在较短的时间内获取足够的观测数据。
然而，由于接收机的移动，动态测量容易受到信号遮挡、多径效应等干扰因素的影响，可能导致较低的精度。
在选择静态和动态GNSS测量方法时，需要综合考虑测量要求和实际情况。
如果对精度要求较高且有较长的时间窗口来进行测量，那么静态测量可能是更好的选择。
但是如果需要实时定位或有较短的时间窗口，那么动态测量可能更合适。
此外，还需要考虑到环境条件。
在开阔的地方，如无遮挡的平原或开放的水域，GNSS信号的质量通常较好，无论是静态还是动态测量都可以提供满足要求的精度。
但在城市中心或山区等环境复杂的地方，静态测量可能受到更多的信号干扰，而动态测量可能由于移动造成的信号阻塞而受到影响。
此外，也可以考虑使用静态和动态测量的组合方法。
通过在静态测量过程中获取的高精度基准坐标，再结合动态测量得到的相对坐标，可以提供更准确的定位信息。
这种组合方法适用于一些特殊需求的应用，如地震监测、大型工程测量等。
总体来说，静态和动态GNSS测量方法各有优缺点，选择合适的方法取决于具体的测量需求和实际情况。
城市D级GNSS控制网优化设计
首级控制点按 Ｄ级 网要求选点 ， 根据实地情况布设 ２ ４
个 点 ，最 短 边 长 一 般 不 宜 小 于 ｌ ｋ ｍ，最 大 不 应 超 过
７ ｋ ｍ。 所选 点位 地面 基础 稳定 ， 易 于点 的长 久保存 。 远离
的螺纹钢芯。螺纹钢芯表面平整 ， 中心有平整十字刻画 为平面点位 ， 部分 Ｇ Ｐ Ｓ 点采用长约 ２ ０ ｃ ｍ的铁道钉 ， 直
接钉 入柏 油路 面 ， 中心有 清晰 十字刻 画 。
３ ． ３ Ｄ级 ＧＰ Ｓ网布设 方案
点， 其 中有 ７ 个点与本次 Ｄ级网点重合 ， 平均分布在测
数 不小 于 １ ． ６ ，网中依 据 地形 限 制设 置 了 １ １ 个 同步观 测环 ， 形 成 了 ５个 异 步环 ， 使 整 个 网 图形 强 度 较 高 ， 提 高 了作 业效 率 。根 据 测 区实 际情 况及 采 用 常规 测量 方 法 加密 布 设 一 级 导 线 网 的需 要 ， Ｇ Ｐ Ｓ网 中 相邻 点 之 间 的平 均距离 选择 １ － ６ ｋ ｎ左 右 ；最 大距 离 可为 平均 距离 ｉ
２ｌ
信 电技 术
形 点连 式 与边 连式 相 结合 的构 网形式 ，平 均重 复设 站
２ ０ １ ５ 年（ 第４ ４ 卷） 第３ 期
２ ａ ｒ ｍ， 满足 限差 要求 （ 小于 ５ ０ ａｍ） ｒ 。
网 中重 复测 站超 过 １ ． ６ ， 最 弱边 为（ 铝 厂— — 溪 东 ） 相 对 中误 差 为 １ ／ ２ ８万 ， 满 足 限差要 求 （ 小于 １ ／ ８万 ） ， 都
１ ５ ０ ｋ ｍｚ 。全 区首 级 网应 用 旧点 １ Ｏ个 ， 经踏 勘 其 均按 国 家 二 三 等 点 要 求埋 有 双 层 标 石 ， 新埋点 １ ４个 ， 按 Ｄ级 要求选点 、 埋 石 。施 测 四等水 准 测 量 约 １ ５ ０ ｋ ｍ， 主要 联
第五章：用GNSS施测平面控制网
（二）快速静态定位
（1）作业方法：在测区中部选择一个基准 站，并安置～台接收设备连续跟踪所有可见 卫星；另一台接收机依次到各点流动设站， 每点观测数分钟 （2）精度：流动站相对于基准站的基线中 误差为5 mm+lppm· D （3）应用范围：控制网的建立及其加密、 工程测量、地籍测量、大批相距百米左右的 点位定位 （4）注意事项：在观测时段内应确保有5颗 以上卫星可供观测；流动点与基准点相距应 不超过20km；流动站上的接收机在转移时， 不必保持对所测卫星连续跟踪，可关闭电源 以降低能耗 （5）优缺点：优点：作业速度快、精度高、 能耗低；缺点：二台接收机工作时，构不成 闭合图形，可靠性较差
3．外业观测：正确使用接收机，测站记录，量取仪器高。 （1）测量前应检查电池容量是否充足。以及仪器及其附件应携带 齐全。 观测组必须按规定的时间进行作业；保证同步观测同一卫 星组。 （2）天线用脚架直接安置在测量标志中心的垂线方向上，对中误
差应≤3mm。天线应整平，天线基座上的圆气泡应居中。
（3）每时段开机前，作业员应先量取天线高，在关机后再量取一 次天线高后作较核，两次所量天线高互差不得大于3mm,取平均值
（一）静态定位 （1）作业方法：采用2台(或2台以上)接收 机，分别安置在一条或数条基线的2个端点， 同步观测4颗以上卫星，每时段长45min-2h 或更多 （2）精度：基线的相对定位精度可达 5mm+1PPM•D，D为基线长度(km) （2）应用范围：建立全球性或国家级大地 控制网、地壳运动监测、建立长距离检校基 线、进行岛屿与大陆联测、钻井定位及精密 工程控制网建友等 （4）注意事项：所有已观测基线应组成— 系列封闭图形。以利于外业检核和内业平差， 提高成果可靠度和定位精度
发送用于导航定 位的信号
GNSS技术在城市导航与定位中的应用

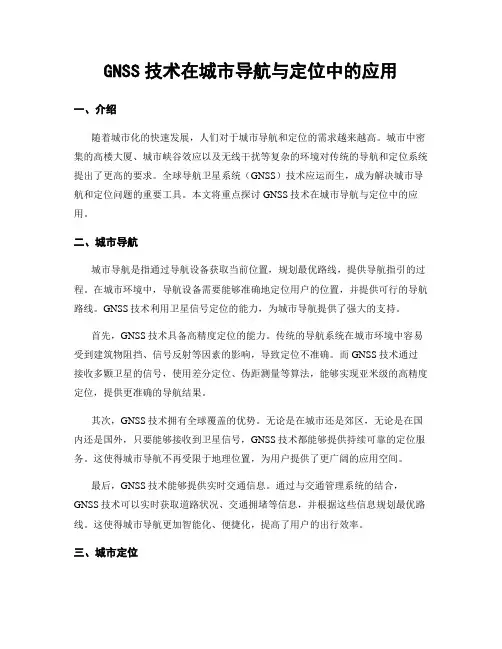

GNSS技术在城市导航与定位中的应用一、介绍随着城市化的快速发展，人们对于城市导航和定位的需求越来越高。

城市中密集的高楼大厦、城市峡谷效应以及无线干扰等复杂的环境对传统的导航和定位系统提出了更高的要求。
全球导航卫星系统（GNSS）技术应运而生，成为解决城市导航和定位问题的重要工具。
本文将重点探讨GNSS技术在城市导航与定位中的应用。
二、城市导航城市导航是指通过导航设备获取当前位置，规划最优路线，提供导航指引的过程。
在城市环境中，导航设备需要能够准确地定位用户的位置，并提供可行的导航路线。
GNSS技术利用卫星信号定位的能力，为城市导航提供了强大的支持。
首先，GNSS技术具备高精度定位的能力。
传统的导航系统在城市环境中容易受到建筑物阻挡、信号反射等因素的影响，导致定位不准确。
而GNSS技术通过接收多颗卫星的信号，使用差分定位、伪距测量等算法，能够实现亚米级的高精度定位，提供更准确的导航结果。
其次，GNSS技术拥有全球覆盖的优势。
无论是在城市还是郊区，无论是在国内还是国外，只要能够接收到卫星信号，GNSS技术都能够提供持续可靠的定位服务。
这使得城市导航不再受限于地理位置，为用户提供了更广阔的应用空间。
最后，GNSS技术能够提供实时交通信息。
通过与交通管理系统的结合，GNSS技术可以实时获取道路状况、交通拥堵等信息，并根据这些信息规划最优路线。
这使得城市导航更加智能化、便捷化，提高了用户的出行效率。
三、城市定位城市定位是指对目标在城市中的精确定位。
城市定位常用于货物配送、公共安全、环境监测等领域。
GNSS技术具备高精度、强鲁棒性和实时性等特点，为城市定位提供了可靠的解决方案。
在城市环境中，由于信号反射和多路径效应等干扰因素的存在，传统的定位技术往往难以提供准确的定位结果。
而GNSS技术通过多颗卫星的信号，以及加入地面辅助站（RTK）、差分定位等技术手段，能够提供高精度的城市定位。
这对于需要精确定位的领域来说具有重要意义。
