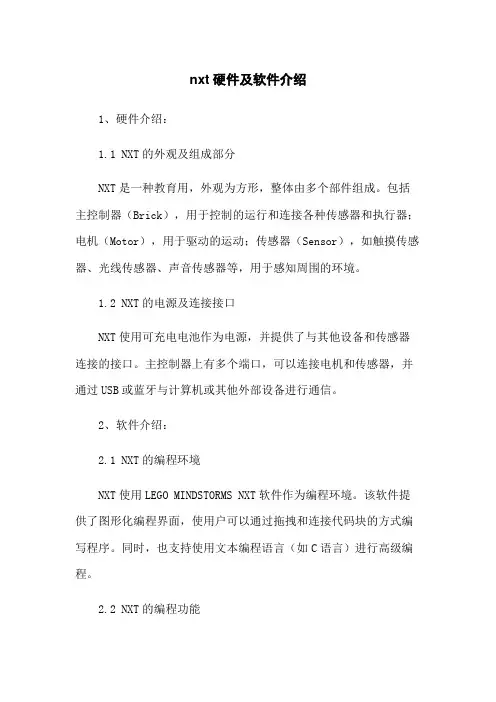

nxt硬件及软件介绍1、硬件介绍：1.1 NXT的外观及组成部分NXT是一种教育用，外观为方形，整体由多个部件组成。
包括主控制器（Brick），用于控制的运行和连接各种传感器和执行器；电机（Motor），用于驱动的运动；传感器（Sensor），如触摸传感器、光线传感器、声音传感器等，用于感知周围的环境。
1.2 NXT的电源及连接接口NXT使用可充电电池作为电源，并提供了与其他设备和传感器连接的接口。
主控制器上有多个端口，可以连接电机和传感器，并通过USB或蓝牙与计算机或其他外部设备进行通信。
2、软件介绍：2.1 NXT的编程环境NXT使用LEGO MINDSTORMS NXT软件作为编程环境。
该软件提供了图形化编程界面，使用户可以通过拖拽和连接代码块的方式编写程序。
同时，也支持使用文本编程语言（如C语言）进行高级编程。
2.2 NXT的编程功能LEGO MINDSTORMS NXT软件提供了丰富的编程功能，用户可以通过编程实现的各种功能。
包括控制电机的转动速度和方向、读取传感器的数值、根据传感器的输入做出相应的决策等。
3、附件：本文档附带的附件包括：- LEGO MINDSTORMS NXT软件安装文件- NXT使用手册- NXT部件说明书- 相关编程案例和示例代码4、法律名词及注释：4.1 版权法：版权法是指保护作品的著作权人对其创作的作品享有的权利的法律。
根据版权法的规定，除非得到著作权人的许可，否则不得擅自复制、传播、展示或改编作品。
4.2 专利法：专利法是指保护发明者对其发明享有专有权利的法律。
根据专利法的规定，发明者可以通过申请专利来保护其发明，并获得在一定时期内对其发明的独占权。
4.3 商标法：商标法是指保护商标的法律。
商标是指用于区别商品或服务来源的标识，如商标名称、商标图案等。
根据商标法的规定，商标权人可以通过注册商标来保护其商标，并获得对该商标的独占使用权。
nxt机器人硬件及软件介绍
新型传感器技术
新型传感器技术的研发和应用将提 升NXT机器人的感知能力，使其能 够更好地适应环境变化和完成任务 。
无线通信技术
无线通信技术的进步将使NXT机器 人实现更快速、稳定的数据传输， 提升其远程控制和协作能力。
应用拓展
01
02
03
医疗保健领域
NXT机器人的灵活性和可 编程性使其在医疗保健领 域有广泛的应用前景，如 康复训练、手术辅助等。
行业标准与法规
随着NXT机器人在各个领域的广泛应用，相关的 行业标准和法规将逐步完善，规范市场秩序和保 障安全。
THANKS
感谢您的观看
物流运输
NXT机器人可用于物流运输领域，实现货物的自动搬运和分拣，提高物流效率。
04
NXT机器人的优缺 点
优点
耐用性
NXT机器人通常由高质量的材 料制成，具有很高的耐用性和 稳定性，能够承受各种恶劣的
环境条件。
编程简单
NXT机器人的编程语言相对简 单，易于学习，使得初学者可 以快速上手。
多功能性
nxt机器人硬件及软 件介绍
汇报人：
202X-01-04
目录
CONTENTS
• NXT机器人硬件介绍 • NXT机器人软件介绍 • NXT机器人的应用场景 • NXT机器人的优缺点 • NXT机器人的未来发展
01
NXT机器人硬件介 绍
结构组成
01
02
03
04
控制器
NXT机器人的核心部件，负 责接收指令并控制机器人的运
工业自动化领域
NXT机器人可以应用于工 业自动化生产线，提高生 产效率、降低成本。
教育领域
NXT机器人可以作为教学 工具，帮助学生了解机器 人技术、激发创新思维。
乐高机器人初级课程表完整版
乐高机器人初级课程表 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
乐高机器人初级课程
适合2-3个学生为一组搭建和编程设计机器人方案。
共431个组件的套装中包括一个NXT可编程的微型电脑，一块可充电的锂电池，三个伺服电机，二个触动传感器，一个光电传感器，一个超声波传感器，一个声音传感器，三个灯以及足够课堂教学所需的乐高积木。
另外还有3根连接RCX传感器或马达的转换线，1根USB导线，以及分类盒和搭建手册等。
关健学习价值：
1.介绍机器人以及机械工程的概念。
2.收集、翻译数据，进行科学调查研究。
3.学习如何在团队工作中解决问题。
9797教育版和8527玩具版的分别:
9797 多了以下超级好用又超值的东西:
1. 多了玩具版没有的,一颗锂电池
2. 比玩具版多一个触觉传感器,所以有二个!!
3. 多了玩具版没有的,三个灯炮
4. 多了一个精美的储存胶箱(没有售卖)
5. 多了三条转接线可转接前一代的传感器及马达,等于是向下兼容!!
8527 较优胜的东西:
乐高机器人中级课程
?
? 乐高机器人高级课程
?。
2024版年度nxt机器人(乐高)中文教程
2024/2/2
31
17
循迹行驶与避障功能实现项目
项目目标
使NXT机器人能够沿特定轨迹行驶，并具备 避障功能。
软件编程
使用传感器检测轨迹与障碍物，编写相应控 制逻辑。
2024/2/2
硬件需求
NXT主机、电机、轮子、颜色传感器、超声 波传感器等。
调试与优化
调整传感器灵敏度、控制算法等提高行驶稳 定性与避障准确性。
18
自动搬运与分拣系统设计项目
创意项目3
音乐演奏机器人，能够演奏简单乐 曲并与观众互动。
03
2024/2/2
02
创意项目2
迷你足球机器人，能够模拟足球比 赛进行射门与防守。
创意项目4
……（更多创意项目等待你去发掘和 实现）。
04
20
05 NXT机器人竞赛 策略
2024/2/2
21
竞赛规则解读及应对策略制定
01
02
03
详细了解竞赛规则
传感器故障
确认传感器是否正确连接，若传感器无反应， 尝试重新插拔或更换传感器。
电池问题
检查电池电量是否充足，若不足，请使用合 适的充电设备为电池充电。
2024/2/2
线路连接问题
检查各部件线路连接是否稳固，若有松动或 脱落，请重新连接。
27
软件问题定位及解决方案提供
程序错误
检查程序编写是否正确，若有语法错误或逻 辑错误，请进行修改。
通过直观的图形化界面，用户可以方 便地拖拽和组合各种功能模块，为 NXT机器人编写程序。
2024/2/2
12
编程语言与基础语法
2024/2/2
01
NXT-G采用图形化编程语言，用户无需编写复杂的代码，只需 通过拖拽和组合图形模块即可实现编程。
魔方机器人控制系统设计
魔方机器人控制系统设计魔方机器人是一种可以自主学习和升级的人工智能机器人，可以进行物体识别、图像处理、语音识别和自主导航等多种功能。
它可以帮助人类进行各种工作和生活的方方面面，成为未来科技发展的重要领域。
魔方机器人的控制系统是实现其各种功能的基础，其设计与运行效率和性能的提高密切相关。
本文将从两个方面进行分析和探讨魔方机器人控制系统的设计和优化，分别为硬件和软件。
一、硬件设计魔方机器人控制系统的硬件设计要求高可靠性、高精度和高速度，以确保对机器人的各种操作和控制。
下面是几个常见的硬件设计方案：1.单芯片方案单芯片方案是较为简单的魔方机器人控制系统硬件设计方案。
它通过一个单片机实现对系统的控制和监控。
单芯片方案可以采用ARM Cortex-M4或STM32F4等高性能、低功耗的芯片。
该方案的优点包括成本低、体积小、功耗小、易于控制和维护等。
2.嵌入式方案嵌入式方案是比较成熟和常见的魔方机器人控制系统硬件设计方案。
它采用ARM芯片或FPGA芯片作为系统核心，配合运算卡、运动控制板、驱动器等周边硬件实现对机器人的精细化控制。
该方案的优点是可扩展性强、稳定性高、响应速度快、可靠性好等。
缺点是设计和调试难度大、成本较高。
3.机械臂方案机械臂方案是一种适合于特定场景的魔方机器人控制系统硬件设计方案。
它通过机械臂和传感器组成一个完整的控制系统，实现对复杂环境和物体的处理和操作。
该方案的优点是具有极高的灵活性、操作范围大、可执行大量任务等。
缺点是硬件结构复杂、负载能力有限等。
二、软件设计魔方机器人控制系统的软件设计要求高性能、可靠性和易扩展性，以确保机器人系统的顺畅运行。
下面是几个常见的软件设计模式：1.基于ROS的软件设计机器人操作系统（ROS）是一种基于Linux操作系统的机器人软件开发平台。
它提供了一系列标准的通信机制和工具，提高了机器人控制系统设计的可编程性和可靠性。
基于ROS的软件设计可以采用语言如C++、Python等。
nxt机器人(乐高)中文教程
nxt(乐高)中文教程一、教学内容本节课的教学内容选自《NXT(乐高)中文教程》第一章第四节，主要介绍如何使用NXT的传感器和执行器进行简单的编程控制。
具体内容包括：温度传感器的使用、触摸传感器的使用、电机的基本控制和传感器数据的读取与显示。
二、教学目标1. 学生能够理解NXT的基本组成部分及其功能。
2. 学生能够掌握温度传感器和触摸传感器的使用方法。
3. 学生能够通过编程控制电机实现基本运动。
三、教学难点与重点重点：NXT的基本组成部分及其功能、温度传感器和触摸传感器的使用方法、电机的基本控制。
难点：传感器数据的读取与显示、编程控制电机实现复杂运动。
四、教具与学具准备教具：NXT套件、电脑、编程软件。
学具：每位学生一台NXT套件、每组一台电脑、编程软件。
五、教学过程1. 实践情景引入：让学生观察并描述NXT的外观和组成部分。
2. 知识点讲解：介绍NXT的基本组成部分及其功能，如电机、传感器、触摸屏等。
3. 例题讲解：示范如何使用温度传感器和触摸传感器进行编程控制。
4. 学生动手实践：让学生分组进行编程实验，使用温度传感器和触摸传感器控制NXT的运动。
5. 随堂练习：让学生编写程序，实现使用传感器数据控制NXT的运动。
6. 知识拓展：介绍如何使用编程软件进行电机控制和传感器数据的读取与显示。
六、板书设计板书内容：NXT基本组成部分及其功能、温度传感器和触摸传感器的使用方法、电机的基本控制。
七、作业设计1. 请用编程软件编写一个程序，实现使用温度传感器控制NXT的运动。
答案：根据温度传感器的数据，控制NXT的电机进行相应的运动。
2. 请用编程软件编写一个程序，实现使用触摸传感器控制NXT的运动。
答案：根据触摸传感器的状态，控制NXT的电机进行相应的运动。
八、课后反思及拓展延伸本节课学生掌握了NXT的基本组成部分及其功能，能够使用温度传感器和触摸传感器进行编程控制。
但在传感器数据的读取与显示方面，部分学生仍存在困难，需要在课后加强练习和指导。
NXT魔方机器人-8527
NXT魔方机器人一套LEGO Mindstorms NXT 1.0 (8527)即可组装。
基础内容运行校正程序。
运行主程序。
第一次你需要使用一个摆好的魔方，然后运行程序。
程序将会计算一个零步骤的解决方案。
如果不这样做，程序中止，仍然需要执行上面的步骤。
打乱魔方，让机器人自己摆好。
搭建说明剪一张70 x 70 mm的薄纸板，剪出8 x 15 mm的圆角。
它它放到转盘上，保证魔方在一个平的表面上。
这样当倾斜魔方时它就可以滑动自如了。
导线连接方式：1 –触动传感器2 –光电传感器或HiTechnic颜色传感器3 –超声波传感器A –转盘电机B –倾斜臂电机C –光电/颜色传感器电机魔方不幸的是，标准魔方上的黄色和白色被光电传感器检测到的数据是相同的。
如果你没有颜色传感器，你就需要更换魔方上的一些颜色（替换全部白色或黄色）。
我用的魔方，我用深黄色替换下了本来的黄色，用浅蓝替换下了蓝色，用金色薄膜替换下了橙色，我也把魔方上印有图标的白色标签用一张平的白色标签替换。
当然你也可以使用其它颜色，只要保证光电传感器检测到的读数是可区分就可以。
使用colortest程序试验不同的颜色。
使用cubetester程序检测魔方。
重要提示光电/颜色传感器的位置非常关键，如果它距离魔方的表面太近，读数可能会不准，位置可以通过轻轻弯曲传感器臂来调整高度。
最好把高度控制在：检测头距离魔方顶部大约3mm 的位置。
夹手的空隙不能太小，否则它会夹住魔方，失去原定的作用的。
如果你的魔方操作不灵活，你需要使用硅脂对它进行润滑。
在润滑后，你需要用手向各个方向转几分钟。
在启动程序前保证转盘位置正确。
在启动程序前保证倾斜臂完全收回。
在机器人的上方不能有强光源。
校正在你让机器人摆魔方前你需要校正它。
校正程序校正扫描臂的位置，运行校正程序并读取NXT显示屏上的提示。
当程序要求你把传感器放在魔方的中心时，你需要把传感器放到正确的位置，这样发射光就会打到魔方顶部中心的标签。
nxt机器人硬件及软件介绍解析
不需要在电脑上编写程序来控制机器人，可以通过在 NXT 控制器 上编写程序控制机器人
该操作面版可以查看 NXT 不同设置，例如 NXT 扬声器、关机模式、 NXT 版本信息，还可以删除 NXT 内保存的程序
在查看菜单里，可以快速查看当前传感器和电机的工作状态和数 据，能方便我们在程序设计中设置传感器和电机的参数值
nxt机器人硬件及软件介绍
机器人控制核心 传感器
简易机器 人的组成
电机 机械传动结构 机器人程序
大脑：机器人控制核心
32位 ARM7 微处理机 8位协处理器 256K闪存 标准蓝牙无线通讯 USB 2.0 全速端口 [12 Mbit/秒] 4个输入端口, 6 线指状导线. 一个端口 包含了61158综合电子控制 型号4/EN 50 170 将来会允许拓展端口使用 3 个输出端口, 6 线指状导线 可编程的液晶显示 64 x 100映像点 扬声器: 8 千赫兹的声音质量. 声音线路 8位 以及 2-16千赫兹的简单比率 通过乐高的孔 来实现简单并快速的搭 建 可充电的蓄电池盒
NXT
输出端口
连接马达
USB端口
你可以上传或下载数据
电池剩余量 NXT名称 蓝牙 图标 进入/开始 选择 清除
输入端口
连接传感器
机器人连接线
6星线
导线转换
+ RCX 传感器
机器人数据传输
1、数据线传输
USB线 连接电脑,可下载程序
机器人数据传输
Hale Waihona Puke ２、蓝牙无线传输蓝牙 (Bluetooth)
教学区里对电机、传感器、灯泡、扩音器和显示屏 的操作都进行了讲解，通过教学区的学习，我们能 够更快 的了解电机和每个传感器的使用，其中还包 括了搭建技巧和编程指导的学习，是我们快速入门 的好渠道。
LEGO Mindstorms NXT模型机器人
LEGO Mindstorms NXT模型机器人
佚名
【期刊名称】《新潮电子》
【年(卷),期】2006(000)003
【摘要】最新一代的LEGO Mindstorms NXT模型机器人发布啦！模块化设计的NXT总共可以实现18种各式各样的组合形态，完全就是一个超级变型金刚，新一代的NXT的大脑就是一个PPC大小的可编程处理模块。
【总页数】1页(P161)
【正文语种】中文
【中图分类】TP393.09
【相关文献】
1.NI最新推出专用于LEGO MINDSTORMS NXT玩具机器人的LabVIEW工具包[J],
2.LEGO Mindstorms NXT模型机器人 [J],
3.NI最新推出专用于LEGO MINDSTORMS NXT玩具机器人的LabVIEW工具包[J],
4.NI和LEGO集团联合发布应用于LEGO MINDSTORMS NXT机器人的最新LabVIEW软件版本 [J],
5.Nl和LEGO集团联合发布用于LEGO MINDSTORMS NXT机器人的最新LabVIEW软件版本 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
基于LabVIEW的解魔方机器人设计
基于LabVIEW的解魔方机器人设计1. 内容综述随着科技的快速发展，自动化与智能化成为现代机器人技术的重要发展方向。
解魔方机器人作为一种典型的智能机器人应用，不仅体现了现代科技的创新与突破，更展现了人工智能在日常生活领域的广泛渗透与应用。
基于LabVIEW平台的解魔方机器人设计已经成为一个研究热点。
基于LabVIEW的解魔方机器人设计旨在利用图形化编程环境LabVIEW的强大功能，结合机器视觉、自动控制、人工智能等技术，实现机器人的自主化魔方解决过程。
这一设计涵盖了机器人的硬件结构设计、图像识别处理、算法开发等多个方面，具有高度的技术集成性和挑战性。
在硬件结构设计方面，主要考虑到机器人的结构合理性、耐用性以及灵活性等要素，以适应魔方各个面的变化，并实现对魔方的快速抓取与操作。
而在图像识别处理方面，通过机器视觉技术捕捉魔方状态，并通过图像识别算法对魔方状态进行解析，将其转化为机器人的操作指令。
算法开发是解魔方机器人设计的核心部分，包括路径规划、决策制定等智能算法的应用，使机器人能够独立完成魔方解决过程。
这一设计的成功实现，不仅能够推动智能机器人的技术进步，更能够为日常生活带来极大的便利。
在家庭娱乐、教育科普等领域，解魔方机器人的应用将极大地激发人们的兴趣和好奇心，推动智能科技的普及。
该设计也能够为工业生产、竞赛等领域提供全新的解决方案和技术支持。
基于LabVIEW的解魔方机器人设计是一个综合性强、挑战性高的项目，涵盖了机器人技术、人工智能、机器视觉等多个领域。
其成功实现将为智能机器人的技术进步与应用拓展提供重要的推动力。
在接下来的章节中，我们将详细介绍该设计的关键技术、方法以及实施步骤等。
2. 系统总体设计机械结构：解魔方机器人采用了一种两臂结构，以实现高效的魔方操作。
机械结构的设计要求包括结构的稳定性、灵活性以及易于装配和维护。
运动控制系统：运动控制系统是机器人的核心部分，负责驱动电机，实现各轴的运动。
乐高自平衡机器人(六年级)
NXT 机器人模型手册8527 或9797+9648 适用——仅供参考搭建手册自平衡机器人与驾驶者搭建:程序:或是——仅供参考，a(:〉二..r-$川剧』曰.，.，日.人E FI- -H L 4r g .. ‘r.l.t - '.l.t 毡' 曰-_'.、、、、......- . ?.- .如.再.ìt.e?.飞'人国'λ ，r 与l sr nea嘈品面，s，，r.\.，，rfh A r 、kNXT 机楼人模型孚册8527 或9797+9648 适用①①'鄙+ +画，①。
唔10 ""'血' ? r....?，??I _'_-.: _; I ?.r.r.(.r '.r ..J . 曰.1，..1 "1.刷刷刷.1刷刷' 曰.. ' .. ..i ..- a….) '，..1 1.回国-，--_....在 』(18x).. '.. ..2二哩'..、飞、T Ya电，‘-埠，量‘'刷刷刷曰曰•①①'J- r_.l1ι./AA f 'I.时_1.;1...，1...1刷刷- ①v C?1ι1ιI，NXT 机毒人模型事纷8527或9797+9648 适用@‘，NXT 自平衡机器人与驾驶者使用注意事项：注意:与使用陀螺仪或是其它特殊传感器的那种自平衡机器人不同，这款机器人仅使用了光电传感器，由于它不能感知直立，所以它仅能够通过接收到的地面反射光的计数来猜测倾斜的幅度。
因此，当你在使用它的时候，能够保持好平衡也是需要技巧的。
请阅读下面的重要提示：要使此机器人保持平衡需要提供给光电传感器合适的光线和表面，同时也需要你在启动机器人时保持机器人处于完全平衡的状态，所以你需要用不同的光线和表面做试验，同时你?固件提供的程序使用1.05NXT 固件，如果你正在使用以前的版本，请通过 -> Update NXT Firmware from the NXT software 升级到1.05。
nxt机器人硬件及软件介绍
nxt硬件及软件介绍尊敬的读者，感谢您阅读本文档，本文将详细介绍nxt的硬件及软件。
在阅读之前，请您注意以下内容：本文所提到的法律名词及注释仅供参考，如果有任何法律问题，请咨询专业法律人士。
1.硬件介绍1.1 主体●机身结构●材质及外观设计●尺寸及重量●控制面板及显示屏●电源系统1.2 传感器●触摸传感器●光线传感器●声音传感器●距离传感器1.3 电机●的驱动电机●附加电机1.4 连接接口●电缆接口●无线通信接口●USB接口●蓝牙接口2.软件介绍2.1 控制软件●安装与配置●用户界面●编程环境●命令与控制2.2 编程语言●基础语法●控制结构●传感器与电机控制●数据存储与处理2.3 传感器与电机编程●传感器数据获取●传感器事件处理●电机控制与调节2.4 控制与编程案例●距离测量控制●障碍物避免控制●路径导航控制●音乐播放控制附件：1.nxt硬件规格说明书2.nxt软件安装指南3.nxt编程示例代码法律名词及注释：1.版权：指对作品享有独占的复制、发行、展览、公开表演、广播、信息网络传播权利。
2.商标：指以文字、图案或者其他标志，可以用于区分商品或者服务的来源和标识的商品牌号。
3.专利：指国家授予发明者在一定时间内对其所做的发明实施专有权的证书。
4.法律责任：指根据法律规定，个人或者组织应当承担的法律后果和责任。
尊敬的读者，如果您对nxt的硬件及软件介绍有任何问题或者需要进一步了解，请随时与我们联系。
感谢您的阅读，祝您使用nxt取得成功！。
LEGONXT机器人教学手册
实现远程控制与数据传
远程控制
借助网络通信技术，用户可以通过手机APP或电脑软件对 LEGONXT机器人进行远程控制，实现机器人的移动、转向、抓 取等操作，满足远程操控的需求。
数据传输
LEGONXT机器人可以实时采集环境数据、传感器数据等，并通 过无线网络将这些数据传输到云端或本地服务器，供用户进行 分析和处理，为机器人的智能化应用提供支持。
足球比赛 利用机器人的移动和传感器功能，进行足球比赛 的模拟，包括射门、防守和团队合作等策略。
3
自定义运动 结合多种传感器和运动控制，实现个性化的机器 人运动，如跟随音乐节奏、模拟动物行为等。
编程优化：提高代码效率与可读性
代码重用与模块化
将常用功能封装为函数或模块，方便调用和修改，提高代码 的可维护性。
测量法
软件诊断
使用万用表等测量工具，对电路中的电压、 电流、电阻等参数进行测量，以判断电路是 否正常。
通过机器人自带的诊断程序或外部编程软件， 对机器人进行在线或离线诊断，以定位故障。
维护保养建议及注意事项
定期清洁
定期清理机器人表面的灰尘和污垢，保持传感器和镜头的清洁，以确 保机器人的正常运行和延长使用寿命。
执行器
接收控制器的指令，驱动机器人 完成各种动作，如电机、舵机等。
结构件
构成机器人外观和结构的部件， 如乐高积木、连接件等。
LEGONXT机器人编程环境
图形化编程软件
提供直观的图形化编程界 面，用户可以通过拖拽和 组合图形块来编写程序， 无需复杂的文本编程。
编程语言支持
除了图形化编程， LEGONXT机器人还支持 多种编程语言，如Python、 C等，满足高级用户的需求。
超声波传感器
魔方复原机器人工作原理
魔方复原机器人工作原理嘿，朋友们！今天咱来唠唠魔方复原机器人那神奇的工作原理。
你想想啊，一个打乱的魔方，就像一团乱麻，可魔方复原机器人就能像个超级魔术师一样，把它快速又准确地变回原来整齐的模样，这可太神奇啦！那它到底是咋做到的呢？其实啊，这就好比一个聪明的小孩在玩拼图游戏。
魔方复原机器人有一双超级敏锐的“眼睛”，这双“眼睛”能快速识别出魔方的每一个色块。
就像我们人一眼就能认出红色、蓝色一样，它能分得清那密密麻麻的各种颜色呢！这是不是很厉害？然后呢，它还有一个超级厉害的“大脑”。
这个“大脑”里装着各种算法和策略，就像是一本厚厚的武功秘籍。
它会根据魔方当前的状态，迅速找出最优的复原步骤。
哎呀，这可比我们自己瞎琢磨快多了吧！当它决定好怎么做之后，就该它的“小手”出马啦！这“小手”灵活得很呢，能精准地转动魔方的每一面。
它可不会像我们有时候手忙脚乱的，人家那动作，稳准狠！你说这魔方复原机器人咋就这么聪明呢？其实啊，这都是科学家们的功劳呀！他们花费了大量的时间和精力，才让这个小家伙变得这么厉害。
你再想想，要是我们自己玩魔方，可能得花上老半天，还不一定能复原成功。
可魔方复原机器人呢，唰唰唰，几下子就搞定了！这差距，是不是有点大呀？不过呢，我们也不用灰心。
虽然我们可能没它那么厉害，但我们玩魔方也有我们的乐趣呀！我们可以在慢慢摸索的过程中享受挑战的快乐，对吧？而且啊，这魔方复原机器人也给我们带来了很多启发呢。
它让我们看到了科技的力量，让我们知道只要我们努力钻研，就能创造出很多神奇的东西。
所以啊，朋友们，让我们一起为魔方复原机器人点个赞吧！也希望未来会有更多更厉害的机器人出现，让我们的生活变得更加丰富多彩！怎么样，是不是觉得很有意思呀？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NXT魔方机器人
一套LEGO Mindstorms NXT 1.0 (8527)即可组装。
基础内容
运行校正程序。
运行主程序。
第一次你需要使用一个摆好的魔方，然后运行程序。
程序将会计算一个零步骤的解决方案。
如果不这样做，程序中止，仍然需要执行上面的步骤。
打乱魔方，让机器人自己摆好。
搭建说明
剪一张70 x 70 mm的薄纸板，剪出8 x 15 mm的圆角。
它它放到转盘上，保证魔方在一个平的表面上。
这样当倾斜魔方时它就可以滑动自如了。
导线连接方式：
1 –触动传感器
2 –光电传感器或HiTechnic颜色传感器
3 –超声波传感器
A –转盘电机
B –倾斜臂电机
C –光电/颜色传感器电机
魔方
不幸的是，标准魔方上的黄色和白色被光电传感器检测到的数据是相同的。
如果你没有颜色传感器，你就需要更换魔方上的一些颜色（替换全部白色或黄色）。
我用的魔方，我用深黄色替换下了本来的黄色，用浅蓝替换下了蓝色，用金色薄膜替换下了橙色，我也把魔方上印有图标的白色标签用一张平的白色标签替换。
当然你也可以使用其它颜色，只要保证光电传感器检测到的读数是可区分就可以。
使用colortest程序试验不同的颜色。
使用cubetester程序检测魔方。
重要提示
光电/颜色传感器的位置非常关键，如果它距离魔方的表面太近，读数可能会不准，位置可以通过轻轻弯曲传感器臂来调整高度。
最好把高度控制在：检测头距离魔方顶部大约3mm 的位置。
夹手的空隙不能太小，否则它会夹住魔方，失去原定的作用的。
如果你的魔方操作不灵活，你需要使用硅脂对它进行润滑。
在润滑后，你需要用手向各个方向转几分钟。
在启动程序前保证转盘位置正确。
在启动程序前保证倾斜臂完全收回。
在机器人的上方不能有强光源。
校正
在你让机器人摆魔方前你需要校正它。
校正程序校正扫描臂的位置，运行校正程序并读取NXT显示屏上的提示。
当程序要求你把传感器放在魔方的中心时，你需要把传感器放到正确
的位置，这样发射光就会打到魔方顶部中心的标签。
提示：降低室内的亮度，可以更好的检测传感器哪部分光线打到魔方上面。
魔方测试
运行程序检测使用光电传感器是否可以把魔方摆出。
把一个摆好的魔方放在转盘上。
机器人扫描魔方的表面。
然后它显示每个表面被检测的颜色读数的最小和最大值，告诉你这个魔方是不是可以使用。
如果颜色范围重叠，程序就会告诉你这个魔方不可用，如果重叠比较小，它也可以工作。
颜色测试
程序可以显示出当前光电传感器的读数，使用它测试自己的更换的颜色
下载程序到积木中
.rxe文件是可以用NXT-G软件下载的可执行文件：
-创建一个新的文件(File/New)
-按下"NXT window"按钮
-选择内存标签
-选择程序，按下载按钮
.rso文件是声音文件，你也可以像下载.rxe文件一样把它们下载到NXT积木中。
魔方机器人的程序非常大，如果在下载过程中遇到问题，请按下面方法处理：
-删除其它的程序文件和声音文件等，腾出内存空间
-更新NXT固件。
我使用的是1.05版本的NXT固件
-消除NXT文件系统的碎片(Bricx Command Center/NXT Explorer/Defragment)
原程序
程序使用BricxCC编写，你如需要更改程序，请便用它编辑。
常见问题
当传感器扫描魔方表面时观察NXT显示屏，当使用光电传感器时，它显示出的是光线值
当传感器扫描所有的表面时，它分析了颜色，屏幕显示：“分析颜色”
然后它计算三种解决方案。
它计算出每一种方案后，伴音都会提高。
这可能会花费十几秒的时间。
然后它开始执行方案，在NXT显示屏幕上显示剩余的步骤数。
如果它读取颜色失败，下面中的一种情况将会发生：
-当计算一种解决方案时，它不能停止，响声会越来越高。
-声音停止，没有任何动作。
-它设法计算出一种解决方案，但找不出正确的解决方案，这是因为颜色分析不正确造成的。
