筛管和已经射孔套管，共同点是都有孔眼，如果补射的 孔眼和原孔眼完全重合是最理想状态，而部分重合是最差状 态。因为完全重合是基本不可能做到的，所以选择让新孔眼 尽可能和原孔眼不重合，根据原射孔的孔密和相位角进行设 计。
技术参数：
3．井下压力≤100MPa；
4．孔密22孔/m，三相位；28孔/m，二相位；
5．配用60mm型射孔器；
6．穿深：185mm；Βιβλιοθήκη Baidu
7．适用于套管外径≥Φ88.9mm；
水平井射孔技术应用情况： 国内外共完成356口井的射孔作业， 发射率100%，成功率100%； 完成最大井深6304m，垂深 5741m，射孔井段328m； 最长水平井射孔井段射孔538.7m； 单起爆最长射孔长度290m。
一次管柱完成射孔和测试作 业，缩短试油周期，减轻劳动 强度，降低试油成本 。
老井射孔
保护套管补射孔
我们在研究水平井筛管射孔的同时，考虑到部分 直井在出砂地层使用防砂筛管完井，因为各种原因 需要在筛管内射孔，（射过孔的套管相当于筛管）， 这些井使用的防砂筛管和水平井用筛管基本相同。
老井射孔
保护套管补射孔技术
小井眼射孔技术有小井眼深穿透和小井眼复合射孔两大类，
小井眼深穿透射孔是在102ｍｍ和114ｍｍ套管井中明显提高射
孔穿深的一种射孔技术。小井眼复合射孔是在小井眼深穿透射
孔基础上实现复合射孔。
小井眼深穿透
小井眼复合
主要参数： 枪身外径（mm）：76 mm； 孔密（孔/m）：16； 配用射孔弹：DP33RDX-1； 最高耐温：120℃、48h； 耐压(枪身)：70 MPa 混凝土靶穿深(mm)：≥460 mm 混凝土靶孔径(mm)：≥9 mm 适用条件：套管直径≥102mm
到目前已经完成30多口无外压射孔井的施工。
技术参数
A、工作压力约30MPa B、缝深1000mm－1500mm C、井下割缝宽度12-15mm D、移动距离（即割缝长度）180-200mm E、其有效渗流面积约相当于127射孔枪约30孔/米的渗 流面积
工艺优点
切割岩石
适用范围
①井筒周围地层受到各种污染的井； ②适用于低渗透油层的射孔； ③可用于薄油层的开采； ④可用于下双层套管井的完井射孔； ⑤可用于压裂方面做射孔预处理准备工作； 可在各种规格套管中施工 。

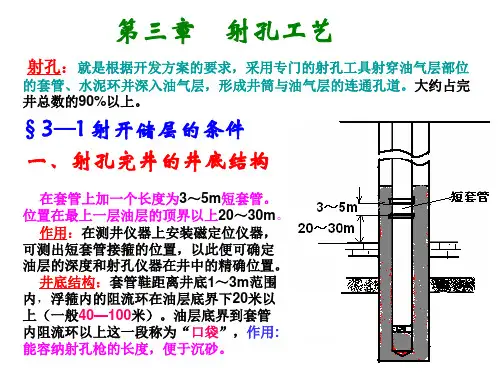

射孔完井目前是国内外使用最广泛的一种完井方 法。但工艺有一些缺陷。首先，存在着一定程度的钻 井、固井污染，其次聚能射孔存在着射孔孔眼对产层 的伤害。成孔过程中形成了压实带，使渗透率大大降 低，从而影响产能。
射孔后实际孔眼
复合射孔原理：
在射孔弹被引爆的同时，火
药推进剂也被引燃。由于火药的 1射孔
燃速（毫秒级）比射孔弹的爆速
直井定向射孔技术采用油管传输射孔枪方式， 当射孔枪送至目的层附近时，先过油管测量射孔 枪的深度，使之准确对准目的层。第二次过油管 下入陀螺测井仪，测出射孔出口的方位角。如果 方位角不符合设计要求。通过转油管扭动射孔枪， 使孔眼相位角符合设计。
直井定向射孔
工艺特点 直井定向射孔技术主要
使用在地应力比较典型、裂 缝性油藏和边水锥进地层。 应用该技术射孔，可以使射 孔孔眼对准裂缝位置，提高 采油效率。
技术参数：
类型
孔密 （spm）
相位
穿深
89无外压射 孔器
16
90° ≥450mm
孔径 9mm
枪身外径 胀大
＜5mm
适用条件
套管直径 ≥127mm
102无外压 射孔器
16 90° ≥600mm 11mm
＜5mm
套管直径 ≥140mm
❖ 辽河油区高3－4－更071井，是该区块的一口 挖潜气井，地层压力特别低，才0.2MPa，气层对 压力污染又特别敏感，根据地质所的要求，采用 了无外压射孔技术，在射孔枪外面没有射孔液的 情况下，使用89无压枪安全的完成了该井的施工。
主要参数： 枪身外径（mm）：76 mm 孔密（孔/m）：16 配用射孔弹：DP33RDX-3 最高耐温：120℃、48h 耐压(枪身)：70 MPa 延缝深≥1122mm； 混凝土靶孔径(mm)：≥9 mm 适用条件： 套管直径≥114mm 增效火药药饼：17g/个
可以在理想的负压条件下、 最短时间内获得地层和流体的 特性参数，及时准确对测试地 层进行定性、定量的评价。
（微秒级）低得多，它的作用相
对滞后。在射孔孔道形成之后，
火药燃烧生成的气体以高压脉冲
的形式沿射孔孔道向地层加载，
2压裂
使射孔孔道以裂缝形式延伸扩展，
从而提高射孔作用半径。
3生产
复合射孔原理：
复合射孔具有射孔、造缝、消除压实带、清洗孔道4 个作用。其第一个作用是已沿用几十年的常规射孔作用， 而后三个作用的结果不仅使射孔作用半径大幅度提高，更 重要的是大幅度提高了射孔孔道的质量，因而具有较高的 增产作用。
多级脉冲现场P-T曲线
适用地层 ➢中等硬度以上岩层，原生裂缝发育较好的岩层 ➢含油饱和度高的低渗透油藏 ➢地层侵渗时间长、污染严重的井 ➢开采时间较长、地层结蜡或堵塞井的补孔 ➢地层物性较差但天然微裂缝发育的井 ➢需降低水力压裂的破裂压力，提高压裂效果的井
多脉冲射孔的邻近井射孔效果对比表
直井定向射孔
目前，油田油气开采大部分处于中、后期，有许 多挖潜老井或井漏严重的井均处在低/无外压条件下， 建 立 不 了 可 以 保 护 常 规 射 孔 枪 的 外 压 （ 至 少 300m 液 柱），宜采用无外压射孔工艺。一般无外压井只能采 用TCP方式进行射孔，可以防止井喷等突发事故。
适应范围：
地层压力亏空严重区块、气层或以气层为主的区块
直井定向射孔地面定向装置
技术参数：
a．定向方式：内定向； b．定向相位满足用户设计，可实现多相位； c．定向误差≤±5°； d．枪型60枪、76枪、89枪、102枪、127枪、140枪等； e．定向射孔可以实现8-60孔/米,根据需要确定。
小井眼水平井定向射孔
1．定向精度达到±5°； 2．弹型：DP25RDX-160SP
未破坏
破坏
第一种内置式：是压裂火药与射孔弹一 起装在射孔器内部； 第二种外套式：是在射孔器外部套装压 裂火药； 第三种下挂式：是在射孔 器的底部挂接气体压裂弹；
第四种聚能复合(混合式）：是在射孔器内 部和下部都装有压裂火药； 第五种多脉冲：采用贴壁浇铸工艺，在射孔 器内部实现两级火药装药。 第六种内盲孔：提高火药装药量，解决了炸 高偏小问题，泄压孔设计更科学，提高了穿 深。
技术参数：
3．井下压力≤100MPa；
4．孔密22孔/m，三相位；28孔/m，二相位；
5．配用60mm型射孔器；
6．穿深：185mm；Βιβλιοθήκη Baidu
7．适用于套管外径≥Φ88.9mm；
水平井射孔技术应用情况： 国内外共完成356口井的射孔作业， 发射率100%，成功率100%； 完成最大井深6304m，垂深 5741m，射孔井段328m； 最长水平井射孔井段射孔538.7m； 单起爆最长射孔长度290m。
一次管柱完成射孔和测试作 业，缩短试油周期，减轻劳动 强度，降低试油成本 。
老井射孔
保护套管补射孔
我们在研究水平井筛管射孔的同时，考虑到部分 直井在出砂地层使用防砂筛管完井，因为各种原因 需要在筛管内射孔，（射过孔的套管相当于筛管）， 这些井使用的防砂筛管和水平井用筛管基本相同。
老井射孔
保护套管补射孔技术
小井眼射孔技术有小井眼深穿透和小井眼复合射孔两大类，
小井眼深穿透射孔是在102ｍｍ和114ｍｍ套管井中明显提高射
孔穿深的一种射孔技术。小井眼复合射孔是在小井眼深穿透射
孔基础上实现复合射孔。
小井眼深穿透
小井眼复合
主要参数： 枪身外径（mm）：76 mm； 孔密（孔/m）：16； 配用射孔弹：DP33RDX-1； 最高耐温：120℃、48h； 耐压(枪身)：70 MPa 混凝土靶穿深(mm)：≥460 mm 混凝土靶孔径(mm)：≥9 mm 适用条件：套管直径≥102mm
到目前已经完成30多口无外压射孔井的施工。
技术参数
A、工作压力约30MPa B、缝深1000mm－1500mm C、井下割缝宽度12-15mm D、移动距离（即割缝长度）180-200mm E、其有效渗流面积约相当于127射孔枪约30孔/米的渗 流面积
工艺优点
切割岩石
适用范围
①井筒周围地层受到各种污染的井； ②适用于低渗透油层的射孔； ③可用于薄油层的开采； ④可用于下双层套管井的完井射孔； ⑤可用于压裂方面做射孔预处理准备工作； 可在各种规格套管中施工 。
射孔完井目前是国内外使用最广泛的一种完井方 法。但工艺有一些缺陷。首先，存在着一定程度的钻 井、固井污染，其次聚能射孔存在着射孔孔眼对产层 的伤害。成孔过程中形成了压实带，使渗透率大大降 低，从而影响产能。
射孔后实际孔眼
复合射孔原理：
在射孔弹被引爆的同时，火
药推进剂也被引燃。由于火药的 1射孔
燃速（毫秒级）比射孔弹的爆速
直井定向射孔技术采用油管传输射孔枪方式， 当射孔枪送至目的层附近时，先过油管测量射孔 枪的深度，使之准确对准目的层。第二次过油管 下入陀螺测井仪，测出射孔出口的方位角。如果 方位角不符合设计要求。通过转油管扭动射孔枪， 使孔眼相位角符合设计。
直井定向射孔
工艺特点 直井定向射孔技术主要
使用在地应力比较典型、裂 缝性油藏和边水锥进地层。 应用该技术射孔，可以使射 孔孔眼对准裂缝位置，提高 采油效率。
技术参数：
类型
孔密 （spm）
相位
穿深
89无外压射 孔器
16
90° ≥450mm
孔径 9mm
枪身外径 胀大
＜5mm
适用条件
套管直径 ≥127mm
102无外压 射孔器
16 90° ≥600mm 11mm
＜5mm
套管直径 ≥140mm
❖ 辽河油区高3－4－更071井，是该区块的一口 挖潜气井，地层压力特别低，才0.2MPa，气层对 压力污染又特别敏感，根据地质所的要求，采用 了无外压射孔技术，在射孔枪外面没有射孔液的 情况下，使用89无压枪安全的完成了该井的施工。
主要参数： 枪身外径（mm）：76 mm 孔密（孔/m）：16 配用射孔弹：DP33RDX-3 最高耐温：120℃、48h 耐压(枪身)：70 MPa 延缝深≥1122mm； 混凝土靶孔径(mm)：≥9 mm 适用条件： 套管直径≥114mm 增效火药药饼：17g/个
可以在理想的负压条件下、 最短时间内获得地层和流体的 特性参数，及时准确对测试地 层进行定性、定量的评价。
（微秒级）低得多，它的作用相
对滞后。在射孔孔道形成之后，
火药燃烧生成的气体以高压脉冲
的形式沿射孔孔道向地层加载，
2压裂
使射孔孔道以裂缝形式延伸扩展，
从而提高射孔作用半径。
3生产
复合射孔原理：
复合射孔具有射孔、造缝、消除压实带、清洗孔道4 个作用。其第一个作用是已沿用几十年的常规射孔作用， 而后三个作用的结果不仅使射孔作用半径大幅度提高，更 重要的是大幅度提高了射孔孔道的质量，因而具有较高的 增产作用。
多级脉冲现场P-T曲线
适用地层 ➢中等硬度以上岩层，原生裂缝发育较好的岩层 ➢含油饱和度高的低渗透油藏 ➢地层侵渗时间长、污染严重的井 ➢开采时间较长、地层结蜡或堵塞井的补孔 ➢地层物性较差但天然微裂缝发育的井 ➢需降低水力压裂的破裂压力，提高压裂效果的井
多脉冲射孔的邻近井射孔效果对比表
直井定向射孔
目前，油田油气开采大部分处于中、后期，有许 多挖潜老井或井漏严重的井均处在低/无外压条件下， 建 立 不 了 可 以 保 护 常 规 射 孔 枪 的 外 压 （ 至 少 300m 液 柱），宜采用无外压射孔工艺。一般无外压井只能采 用TCP方式进行射孔，可以防止井喷等突发事故。
适应范围：
地层压力亏空严重区块、气层或以气层为主的区块
直井定向射孔地面定向装置
技术参数：
a．定向方式：内定向； b．定向相位满足用户设计，可实现多相位； c．定向误差≤±5°； d．枪型60枪、76枪、89枪、102枪、127枪、140枪等； e．定向射孔可以实现8-60孔/米,根据需要确定。
小井眼水平井定向射孔
1．定向精度达到±5°； 2．弹型：DP25RDX-160SP
未破坏
破坏
第一种内置式：是压裂火药与射孔弹一 起装在射孔器内部； 第二种外套式：是在射孔器外部套装压 裂火药； 第三种下挂式：是在射孔 器的底部挂接气体压裂弹；
第四种聚能复合(混合式）：是在射孔器内 部和下部都装有压裂火药； 第五种多脉冲：采用贴壁浇铸工艺，在射孔 器内部实现两级火药装药。 第六种内盲孔：提高火药装药量，解决了炸 高偏小问题，泄压孔设计更科学，提高了穿 深。
