结构零部件及脱模机构
塑料成型：结构成型零部件设计知识学习(三)
塑料成型：结构成型零部件设计知识学习（三）1、判断题塑料模的垫块是用来调节模具高度以适应成型设备上模具安装空间对模具总高度的要求。
正确答案：对2、填空题制造高耐磨、高精度、型腔复杂的塑料模，选用（）。
正确答案：9（江南博哥）Mn2V3、问答题分别说明导柱、导套的分类，指出它们固定部分和导向部分的配合精度，并说明材料选用和热处理的要求。
正确答案：导柱的分类：1）A带头导柱的形式；2）B有肩导柱的形式；3）C有肩导柱的形式。
固定部分和导向部分一般采用H7/m6或H7/k6的过渡配合；采用低碳钢（20钢）经渗碳淬火处理，或碳素工具钢（T8、T10）经淬火处理（硬度为50—55HRC）。
导套的分类：1）A型直导套的形式2）B带头导套的形式3）C带头导套的形式。
固定部分和导向部分采用H7/n6或较松的过盈配合；采用淬火钢或青铜等耐火材料制造。
4、填空题对于小型的塑件常采用嵌入式多型腔组合凹模，各单个凹模常采用（）、（）、（）或热处理等方法制成，然后整体嵌入模板中。
正确答案：机械加工；研磨；抛光5、问答题锥面定位有哪些形式？指出锥面定位的配合要求。
正确答案：锥面定位有两种形式：一是两锥面之间有间隙，将淬火的零件装于模具上，使之和锥面配合，以制止偏移；二是两锥面配合，这时两锥面应都要淬火处理，角度5º～20º，高度为15mm以上。
对矩形型腔的锥面定位，通常在其四周利用几条凸起的斜边来定位。
6、判断题塑料模的垫块是用来调节模具高度以适应成型设备上模具安装空间对模具总高度的要求。
正确答案：对7、判断题锥面定位件能很好的承受型腔向外涨开的力。
正确答案：错8、填空题定位是指保证（）按（）闭合，以形成所要求的（）。
正确答案：动、定模；正确的位置；型腔9、填空题成型零件包括凹模、（）、（）、（）、（）、螺纹型环、镶件等。
正确答案：凸模；型腔；型芯；螺纹型芯10、填空题合模机构应起到以下三个方面的作用（）、（）、承受一定侧压力。
第四章 推出机构的设计6
•
压缩空气配合推板脱模
• 设置引气装置以后：
4. 推块推出机构 平板状带凸缘的塑件，如 用推板件推出会黏附模具 时，则应使用推块推出机 构推出，如图所示。推块 是型腔的组成部分，因此 应有较高的硬度和较低的 表面粗糙度值，推块与型 腔及型芯应有良好的间隙 配合，既要求滑动灵活， 又不允许溢料。推块所使 用的推杆与模板不必要求 精度很高的配合。
难，同时因增加推件板而使模具质量增加。12
为减少脱模过程中推件板与 型芯之间的摩擦，两者之间 留有0.2～ 0.25mm的间隙， 并采用锥面配合，以防止推 件板 偏斜溢料，锥面的斜 度约取3～5˚左右，
4
推件板推出机构形式－4zzzzz 对于大型深腔的容器，尤其是采用软质塑料时， 如果用推件板脱模，应考虑附设引气装置，以防止在 脱模过程中内腔形成真空，造成脱模困难，甚至使塑 件变形损坏(见下图)。
（4）推管外径应比塑件外壁尺寸小0.5mm左右；推管内 径比塑件内径每边大0.2 ～0.5mm。 （5）推管与型芯的配合长度比推出行程S长3～5 mm，推 管与模板的配合长度一般为(1．5～2)D；其余部分扩 孔，推管扩孔d+l，模板扩孔D十1。推管的厚度一般取 1.5 ～5mm，以保证刚性。
• 3. 推件板推出机 构 • 深腔薄壁的容器、 壳体形塑件以及 不允许有推杆痕 迹的塑件都可采 用推件板推出机 构。推件板推出 机构的结构形式 与原理如图所示。
2、影响塑件脱模力的因素： 1） 脱模力的大小主要与塑件包络型芯侧面积的大小有关 2）脱模力大小与型芯的脱模斜度有关 脱模斜度越大，脱模力越小。 3） 脱模力的大小与型芯的表面粗糙度有关 表面粗糙度值越低，型芯表面越光洁，所需的脱 模力 就越小。 4) 脱模力的大小与塑件的结构有关 塑件厚度越大、形状越复杂，冷却凝固时所引起的包 紧力和收缩应力越大，则所需的脱模力越大。 5）脱模力的大小还与塑件底部是否有孔有关。
塑胶模具结构介绍
塑胶模具结构介绍塑胶模具是一种用于制造塑胶制品的工具，它的结构设计对于最终产品的质量和成型效果有着至关重要的影响。
下面是对塑胶模具结构的详细介绍。
1.塑胶模具的基本构造塑胶模具通常由上模、下模和模具座三部分组成。
上模和下模分别位于模具座的上下部，通过模具座的定位孔进行定位，并由模具座的螺母将上模和下模紧固在一起。
上模和下模分别具有模芯和模腔，模芯用于形成产品内部的空腔，模腔则用于形成产品的外形。
2.模芯与模腔模芯和模腔是塑胶模具中最关键的部分，它们决定了产品的形状和尺寸。
在注塑成型过程中，模具中注入熔化的塑料材料，通过模具中的进气系统将塑料材料充填到模芯和模腔中。
模芯和模腔的结构要能保证产品的尺寸精度和形状一致性。
3.模具的冷却系统塑胶模具中的冷却系统非常重要，它决定了产品的冷却速度和质量。
通常，冷却系统由模芯和模腔中的水道组成，通过循环流动的冷却水来降低模具温度，加快产品的冷却时间。
合理的冷却系统设计能够减小产品的变形和缩水，提高产品的强度和表面质量。
4.排气系统塑胶模具中的排气系统是为了排除由于材料流动引起的气泡和气蚀现象，保证产品的质量。
排气系统通常包括排气槽和排气孔，位于模腔或模芯的适当位置，保证气体能够顺畅排出，不影响产品的成型。
5.模具的脱模机构塑胶模具脱模机构主要用于将成品从模具中顺利取出。
脱模机构通常包括顶针、顶出杆和顶出板等部分，通过顶针将成品推出模腔并通过顶出杆和顶出板将成品从模具中顶出。
脱模机构的设计要保证成品从模具中取出时不发生变形、断裂等问题。
6.模具的开合机构塑胶模具的开合机构是为了使上模和下模能够分离和闭合。
开合机构通常由导向柱、导向套和开合杆组成，通过导向柱和导向套使上模和下模保持正确的定位，通过开合杆进行上模和下模的开合动作。
开合机构的设计要确保上模和下模的定位准确性和稳定性。
7.其他辅助结构塑胶模具可能还包括一些辅助结构，如压铭设计、割胎设计和定位销等。
这些辅助结构的设计要根据具体的产品要求和成型工艺进行选择和设计。
常见的模具结构及成型工艺介绍
3 注模塑具模的的工工作作原原理理
模具合模时，在导柱和导套的导向定位下，后模和前 模闭合。模腔由前模板上的型腔与固定在后模板上型芯 组成，并由注射机合模系统提供的锁模力锁紧。
注射机开始注射，塑料熔体经前模上的浇注系统进入 模腔，待熔体充满型腔并经过保压、补塑和冷却定型后 开模。
合模、注塑
3 注模塑具模的的工工作作原原理理
排气系统：在注射成型过程中，
为了将型腔内的气体排除模外而开设 的排气系统。一般由分型面间隙、型 芯、型腔间隙或排气槽排气
排气槽
说明:
排气槽
排气槽为方便将型腔内气体有效排出.排气槽 开设在水尾位.一般位置选择在型腔的分模面. 槽深0.025~0.1mm,宽1.5~6mm.小件制品模具 可通过分模面闭合时微小间隙及顶针等部分不 排气,不必专门开设排气槽.另外深骨位的排气 可通过作镶件方式来解决
按塑料材料类型
热塑性塑料模 热固性塑料模
按浇注系统类型
普通流道注射模 热流道浇注系统注射模
按注射机类型
卧式机用注射模 立式机用注射模 角式机用注射模
按模具结构类型
单分型面注射模 双分型面注射模 斜导柱侧向抽芯注射模 带活动镶件注射模 齿轮齿条侧向抽芯注射模
3 注模塑具模的的工工作作原原理理
模具的种类繁多,但原理基本相似,下面我们就以但分 型面注射模为例,介绍模具的基本工作原理.注塑整个 过程基本分为以下几步： 合模注塑(保压)开模成品顶出取出成品
1 注塑模具的外形及其特点 2 注塑模具的分类 3 注塑模具的工作原理 4 注塑模具的结构组成
1 模具的外形
后
前
模
模
单分型面注射模的特点
1）注射模结构简单，成型塑件的适应性强； 2）塑件连同凝料在一起，需手工切除； 3）单分型面注射模应用广泛，据统计，单
注塑模具结构及设计-5(导向_定位_顶出_复位)
3，导柱的端部通常设计成锥形或半球形，以便导柱顺利进入导向孔。
导柱的端部分别为锥形，半球形，R角，斜角
4，导柱与导向孔通常采用间隙配合，导柱与安装孔通常采用过渡配合。
5，导柱的固定形式 普通导柱的固定形式：
推板导柱的两端都要固定，这样才能 更好的起导向作用。
挂台固定 (通孔)
螺钉固定(盲孔) 导柱配合面研伤更换 时可避免损坏固定孔
定位： 1，在模架上通常增加一些精定位来帮助动， 定模之间更准确的定位。这些精定位的位置 选择要注意关于中心对称，以使受力平衡。 定模 动模
右边为常用的几种 精定位形式（圆锥 面定位型，侧面安 装无锥度型，嵌入 安装锥面定位型）
2，在动，定模芯之间，为了达到更好的定位效果，防止动，定模芯之 间错位，需要增设定位。 动模定位 定模定位
定位到型腔边的距离不 等可能定位效果不理想
4，侧向受力不均匀的 塑件对模具往往有较 大的侧向力，该压力 可能引起型芯和型腔 的偏移，如果传递到 导柱上，将使导柱发 生卡住或损坏的现象， 需要采用定位的形式。
5，有些分型面坡 度过大，合模时受 力不平衡，为了抵 消这些不平衡力， 防止动，定模之间 错位，要设置定位。
动，定模合在一起
定位需带有斜度，合上之后没有间隙
动定模错位导致壁厚不均匀 3，对于成型大型深腔， 高精度或薄壁制品的模具， 型腔可能因为受到大的侧 向压力而向外变形，为消 除动定模之间的断差确保 壁厚均匀需要设置定位。
定 模 涨 开 导 致 动 定 模 之 间 断 差
大型腔或要求壁厚均匀的薄壁塑件的分型面上设置的 定位要随着型腔的外形走
推管顶出后
推管与推管芯的通常固定形式：
3，推块
推块可以有效的增加顶出面积
模具的脱模机构
模具的脱模机构胶件脱模是注射成型过程中最后一个环节，脱模质量好坏将最后决定胶件的质量；当模具打开时,胶件须留在具有脱模机构的半模(常在动模)上，利用脱模机构脱出胶件。
脱模设计原则：(1)为使胶件不致因脱模产生变形，推力布置尽量均匀，并尽量靠近胶料收缩包紧的型芯，或者难于脱模的部位，如胶件细长柱位，采用司筒脱模。
(2)推力点应作用在胶件刚性和强度最大的部位，避免作用在薄胶位，作用面也应尽可能大一些，如突缘、(筋)骨位、壳体壁缘等位置，筒形胶件多采用推板脱模。
(3)避免脱模痕迹影响胶件外观，脱模位置应设在胶件隐蔽面(内部)或非外观表明；对透明胶件尤其须注意脱模顶出位置及脱模形式的选择。
(4)避免因真空吸附而使胶件产生顶白、变形，可采用复合脱模或用透气钢排气，如顶杆与推板或顶杆与顶块脱模，顶杆适当加大配合间隙排气，必要时还可设置进气阀。
(5)脱模机构应运作可靠、灵活，且具有足够强度和耐磨性，如摆杆、斜顶脱模，应提高滑碰面强度、耐磨性，滑动面开设润滑槽；也可渗氮处理提高表面硬度及耐磨性。
(6)模具回针长度应在合模后，与前模板接触或低于0.1mm，如图8.1.1所示。
(7)弹簧复位常用于顶针板回位；由于弹簧复位不可靠，不可用作可靠的先复位。
1 顶针、扁顶针脱模胶件脱模常用方式有顶针、司筒、扁顶针、推板脱模；由于司筒、扁顶价格较高(比顶针贵8～9倍)，推板脱模多用在筒型薄壳胶件，因此，脱模使用最多的是顶针。
当胶件周围无法布置顶针，如周围多为深骨位，骨深/15mm时，可采用扁顶针脱模。
顶针、扁顶针表面硬度在HRC55以上，表面粗糙度Ra1.6以下。
顶针、扁顶针脱模机构如图8.1.1所示，设置要点如下：(1)顶针直径 d£Ø2.5mm时，选用有托顶针，提高顶针强度。
(2)扁顶针、有托顶针 K/H。
(3)顶位面是斜面，顶针固定端须加定位销；为防止顶出滑动，斜面可加工多个R小槽，如图8.1.2所示。
第四章结构零部件设计10
二、 支承零部件设计 模具支承零件主要有：支承板（动模垫板）、 垫板（支承块）、支撑块、支撑板、支撑柱 （动模支柱）等。 一） 固定板、支承板设计 1、 固定板(动模板、定模板)： 在模具中起安装和固定成型零件、合模导向机 构以及推出脱模机构等零部件的作用。为了保证 被固定零件的稳定性，固定板应具有一定的厚度 和足够的刚度和强度。 材料：一般采用碳素结构钢、合金结构钢制造。
模具的连接、定位结构
三、
动定模座板设计
(1) 动定模座板
动模座板：使定模固定在注射机的固定工作台上的模板。 定模座板: 使动模固定在注射机的移动工作台上的模 板。 设计或选用标准动定模座板: 1)必须要保证它们的轮廓形状和尺寸与注射机上的动定 固定板相匹配。 2)在动定模座板上开设相应的安装结构 3)为保证动定模座板具有足够的刚度和强度，动定模座 板的厚度：15 mm ～75 mm以上。 4)定模座板的材料：碳素结构钢或合金结构钢，经调质 达28～32 HRC(230～270 HBS)
垫块的高度：应符合注射机安装要求和模具结 构要求 H=h1+h2+h3+s+(3～6)
若推杆固定板与动模支承板之间加入弹簧作复位或起 平稳、缓冲作用时，则上式中还应加上弹簧并紧后的 高度。 注意：在模具组装时，应注意所有垫块高度须一致， 否则由于负荷不均匀会造成相关模板的损坏，垫块与 动模支承板和动模座板之间一般用螺栓连接，要求高 时可用销钉定位。
采用角架式垫块，省去了动模座板，常用于中小型模具
作用：在动模支承板与动模座板之间形成推出机构所需 的动作空间，调节模具总厚度，以适应注射机模具安装 厚度要求的作用。 常见垫块结构形式： 平行垫块，使用比较普遍，适用于中大型模具； 角架式垫块，省去了动模座板，常用于中小型模具。 垫块材料：中碳钢，Q235，HT200、球墨铸铁等。 垫块的高度：应符合注射机安装要求和模具结构要求 H=h1+h2+h3+s+(3～6) 式中 H——垫块高度； h1——推板厚度； h2——推杆固定板厚度； h3——推板限位钉高度(若无限位钉，则取零)； S——脱出塑料制件所需的顶出行程。
4.7脱模机构解析
模具中推出塑件的机构称为脱模机构，或顶出机构 一. 脱模机构的组成与分类 二. 脱模力的计算 三. 简洁脱模机构 四. 二次脱模机构
一. 脱模机构的组成与分类
组成
脱模机构一般由三局部组成：推出部件，导向部件，复位部件 推出部件：推杆、拉料杆、推杆固定板，推板等
导向部件：导柱、导套 复位部件：复位杆
3〕直径和数量
保证足够的刚度。可设计成阶梯形
数量应保证顺当脱模且不损伤塑件表观
4〕推杆材料及热处理要求
材料常用T8A，T10A或65Mn，碳素工具钢热处理要求硬度HRC50～54，
弹簧钢热处理硬度要求HRC50～54。
5〕推杆固定形式
推杆
推杆
推杆
推杆
推杆
推杆
(a)
(b)
(c)
(d)
(e)
(f)
图4-79 推杆的固定形式
3〕气动脱模: 利用压缩空气将塑件吹出。
2、按模具构造分
一次推出脱模〔简洁脱模〕、二次推出脱模、动定模双向推出脱模、 挨次脱模、带螺纹塑件脱模塑件不变形损坏 机构推出中心与脱模力中心相重合，推出力分布均匀，
作用点尽可能靠近型芯防止塑件脱模后变形；推出力施于 塑件刚性和强度最大的地方〔如凸缘、加强筋等〕。
留有0.2～025mm的间隙 锥面 协作
推件板常用材料为45钢，热处理要求28～32HRC
四. 二次脱模机构
作用：由于塑件的特殊外形或生产自动化的需要；为避 开一次脱模塑件受力过大。
单推板
摆块拉板式二级脱模机构
双推板
三角滑块式双推板二次脱模机构
螺纹的脱模
强制脱出：弹性较好或较松软的塑件，用于精 度不高和小批量生产的塑件 模外脱出：活动螺纹镶块
模具N种顶出结构解说
在注射动作结束后，塑件在模内冷却定型，由于体积收缩，对型芯产生包紧力，当其从模具中推出时，就必须克服因包紧力而产生的摩擦力。
对于不带通孔的筒、壳类塑料制件，脱模推出时还需克服大气压力。
在注射模中，将冷却固化后的塑料制品及浇注系统（水口料）从模具中安全无损坏地推出的机构称为脱模机构，也叫顶出机构或推出机构。
安全无损坏是指脱模时塑件不变形，不损坏，不粘模，无顶白，顶针位置位不影响塑件美观。
1. 注射模的脱模机构包括：1、顶针，司筒，推板，推块等推出零件；2、复位杆，复位弹簧及顶针板先复位机构等推出零件的复位零件；3、顶针固定板和顶针底板等推出零件的固定零件；4、高压气体顶出的气阀等配件；5、内螺纹脱模机构中的齿轮，齿条，马达，油缸等配件。
脱模机构的动作方向与模具的开模方向是一致的。
2. 脱模机构分类塑件顶出方法受塑件材料及形状等影响，由于塑件复杂多变，要求不一，导致胶件的脱模机构也多种多样。
按动力来源分，脱模机构可分为三类：（1）手动推出机构指当模具分开后，用人工操纵脱模机构使塑件脱出,它可分为模内手工推出和模外手工推出两种。
这类结构多用于形状复杂不能设置推出机构的模具或塑件结构简单、产量小的情况，目前很少采用。
（2）机动推出机构依靠注射机的开模动作驱动模具上的推出机构，实现塑件自动脱模。
这类模具结构复杂，多用于生产批量大的情况，是目前应用最广泛的一种推出机构，也是本章的重点。
它包括顶针类脱模，司筒脱模，推板类脱模，气动脱模，内螺纹脱模及复合脱模。
（3）液压和气动推出机构一般是指在注射机或模具上设有专用液压或气动装置，将塑件通过模具上的推出机构推出模外或将塑件吹出模外。
按照模具的结构特征分,脱模机构可分为：一次脱模机构、定模脱模机构、二次或多次脱模机构、浇注系统水口料的脱模机构、带螺纹塑件的脱模机构等。
3. 对脱模机构的要求模具打开时，塑件必须留在有顶出机构的半模上。
由于注射机的推杆在安装后模的一侧，所以注射模的顶出机构一般在后模。
塑料模具课件_脱模机构
3．模内旋转的脱模方式
(1)螺纹塑件的止转形式
模具设自动脱螺纹机构时塑件外形有止转结构，通常为花纹。
常用模内旋转脱螺纹机构主要有手动脱螺纹和机动脱螺 纹两种。
（2） 手动脱螺纹机构
（3） 机动脱螺纹机构
原理：利用开模时的直线运动，通过齿轮齿条的运动，使 螺纹型芯作回转运动而脱离塑件。 图为，锥齿轮脱螺纹型 芯结构，它用于侧浇口多 型腔模，螺纹型芯只要作 回转运动就可脱出塑件。
p—因塑件收缩对型芯产生的单位正压力(12～20MPa) A—塑件包紧型芯的侧面积（mm2）
F脱= pA（f·cosα－sinα）
总脱模力等于F总=F脱+F大气(大气压力影响：引气、不引气） 以上对脱模力的计算是一种比较粗略的方法。 计算脱模力是为了校核设备的顶出力是否足够，以及校核推出 元件的刚度强度及可靠性。
为减少脱模过程中推件板与型芯之间的摩擦，两者之间留有0.2～ 0.25mm的间隙，并采用锥面配合，以防止推件板 偏斜溢料，锥面 的斜度约取3～5˚左右，图 (b)。
引气装置： 对于大型深腔薄壁容器，推板脱模时 塑件部易形成真空， 使脱模困难，甚至还会使塑件变形或损坏，应在凸模上附设引 气装置，如图（推件板引气）。（推件板不引气）
加粗，增加刚性。
顶盘式推杆：锥面推杆，推出面积较大，适合于深筒形塑件 推出。
b)
c)
d)
2.推杆的固定及配合
（1）推杆的固定
2.推杆的配合
推杆固定板上的孔为d+1mm；推杆台阶部分的直径为
d+5mm;推杆固定板上的台阶孔为d+6mm。推杆与固定 板配合长度为S（一般采用H8/f8配合）
S 可取12～15mm；当d>5mm时， S=（2～3）d （d为推杆直径），配合部分表面Ra=0.8μm。 推杆与塑料接触并与孔经常摩擦，因此多采用热处理后硬度 高的材料制作。推杆材料常用T8A、T10A等碳素工具钢 （50 ～ 54HRC自制推杆）或65Mn （46 ～ 50HRC市场上的 推杆标准件）
第六节 塑件脱模机构设计
简单脱模机构：在动模一边施加一次
推出力，就可实现塑件脱模的机构
双脱模机构
顺序脱模机构 二次脱模机构
浇注系统脱模机构
带螺纹塑件脱模机构
二、脱模力的计算
脱模力的组成
包紧力产生摩擦力 塑件与金属的粘附力 机构运动产生的摩擦阻力 克服大气压力（特指盲孔的筒、壳类零件） 注：脱模力不为恒定值 开模瞬间克服阻力最大——初始脱模力 以后脱模所需力——相继脱模力
推管推出动作模拟
推管与型芯的配合长度为推出距离s+3～5mm 为保护型芯和型腔，推管不易与成型表面接触 推管配合公称外径宜小于型腔内径 推管配合公称内径宜大于型芯内径 注：当凹模设在定模边，不存在内径与推管摩擦
2.顶管脱模机构
（2）主型芯固定在动模型芯固定板上
特点：型芯长度缩短， 但推出行程包含在动模 板内，动模厚度增加。
推杆推出机构形式
推杆推出机构形式
三、简单脱模机构
1、顶杆脱模机构
设计要点：
（2）顶杆直径必须有足够的强度，能承受顶出时 的冲击力。顶杆直径一般取2.5～12mm，对3 毫米以下的顶杆建议采用阶梯式结构， 即顶杆下部加粗以增加强度；
顶杆的其他固定形式：
（3）顶杆装配后不应有轴向窜动，其端 面应与型芯齐平。
2)球头拉料杆
2)球头拉料杆
4.5 注射模具浇注系统设计
2)菌头拉料杆
4.5 注射模具浇注系统设计
2)圆锥形拉料杆
圆锥 头形
复式圆 锥头形
没有储存冷料的作用，依靠塑料的包紧力将主流道 凝料拉住。 用于推板脱模机构上
4.5 注射模具浇注系统设计
3)圆锥形拉料杆
平头锥形 拉料杆
3）带推杆推出的拉料穴
说明推管脱模机构的基本结构与工作原理
说明推管脱模机构的基本结构与工作原理推管脱模机构是一种常用于管材生产中的设备，其主要作用是将成型的管材从模具中推出，以便进行下一步的加工和处理。
本文将从基本结构和工作原理两个方面来介绍推管脱模机构。
一、基本结构
推管脱模机构主要由以下几个部分组成：
1. 推杆：推杆是推管脱模机构的核心部件，其作用是将成型的管材从模具中推出。
推杆通常由高强度合金钢制成，具有较高的耐磨性和耐腐蚀性。
2. 推杆导向机构：推杆导向机构是用来保证推杆在运动过程中的稳定性和精度的。
通常采用滑动轴承或滚动轴承来实现。
3. 推杆传动机构：推杆传动机构是用来驱动推杆运动的。
通常采用液压缸或气缸来实现。
4. 推杆保护机构：推杆保护机构是用来保护推杆不受外界损伤的。
通常采用防护罩或防护网来实现。
5. 推杆调节机构：推杆调节机构是用来调节推杆的行程和速度的。
通常采用液压阀或气控阀来实现。
二、工作原理
推管脱模机构的工作原理比较简单，其基本流程如下：
1. 开始推杆运动：当管材成型完成后，推杆传动机构开始工作，驱动推杆向模具内部运动。
2. 推杆推出管材：推杆运动到一定位置后，开始推出成型的管材。
此时，管材被推出模具，进入下一步的加工和处理。
3. 推杆返回原位：当管材被推出后，推杆开始返回原位。
此时，推杆传动机构停止工作，推杆导向机构和推杆调节机构开始工作，保证推杆的稳定性和精度。
推管脱模机构是一种非常重要的设备，其基本结构和工作原理都比较简单，但是在管材生产中起着至关重要的作用。
第九章 顶出脱模机构设计.
三、顶杆顶出脱模机构
2、顶杆导向装置
三、顶杆顶出脱模机构
3、顶杆固定
三、顶杆顶出脱模机构
4、顶杆复位
5、顶杆布排
四、其它顶出脱模机构
顶管顶出
四、其它顶出脱模机构
推板顶出
多元组合顶出
五、按顶出动作分类的脱模机 构
1、一次顶出脱模机构 2、二次顶出脱模机构 单项出底板：
弹簧式 、凸块拉杆式 、斜导柱滑块式 、带U型限制架式
双项出底板 ：
斜楔拉钩式 、卡爪式 、八字摆杆式
单项出底板
弹簧式
单项出底板
凸块拉杆式
单项出底板
斜导柱滑块式
单项出底板
带U型限制架式
双项出底板
卡爪式
双项出底板
斜楔拉钩式
3、双脱模机构与顺序脱模机构
4、从定模侧顶出制品的脱模机构
5、流注系统凝料的脱模机构
6、带螺纹的脱模机构
矩形： R
ab
三、顶杆顶出脱模机构
1、顶杆的形式 标准圆形截面顶杆：A、B、C 型 结构尺寸确定（基本型A）： d：根据零件及脱模力确定。 D：D = d+（4~6） L：结构而定（校核压杆失稳） H：H=3~10 与孔配合： H8/f8 配合长度l=（2~3）d 表面粗糙度：Ra0.63~1.25
二、脱模力计算
t 1 ) 厚壁件脱模力： ( d 20
2RESL( tg) 圆型截面： F (1 ห้องสมุดไป่ตู้m K1 )k
矩型截面： F
2(a b) ESL( tg) (1 m k1 )k
k1 2R 2 /(t 2 cos2 2tR cos)
第九章 顶出脱模机构设计
塑件脱模机构
——成型141-1组
四、定模脱模机构
制品留在定模，需要在定模位置设置脱模机构
1 支架
2 动模垫板 3 成型镶片 4 动模 5 定距拉杆 6 推件板 7 定模板 8 定模底板 9 主流道
开模时，推件 板利用开模力 在定距拉杆拖 动下使塑件顺 利脱模。
10 导柱
五、顺序脱模机构
塑件对动模和定 模的附着力和包紧力 相差不多，或动定模 留模倾向难以判断时 采用顺序脱模机构。 开模时先使塑件脱 离定模，开模后制品 留在动模边，然后在 动模边推出制件。
当杠杆1外侧与挡块2相撞时，撬动内
侧头部以更快的速度顶动二级推板加
速前进，使推杆3的速度快于凹模速 度，塑件从凹模内推出。
课后习题（P268 4.7.4）
4.结构 类型？ （1）塑件对动模和定模的附着力和包紧力相差不多，或由于塑件内外壁脱 模斜度不相等的原因造成动定模留模倾向难以判断时采用顺序脱模机构。
六、二级脱模机构
分类
适用范围 需全自动操作的模具。 薄壁深腔塑件或外形复
1.机械气动二级脱模 机构 2.弹簧二级脱模机构 3.凸轮推杆式二级脱 模机构 4.拉钩推杆式二级脱 模机构 5.楔块滑块式二级脱 模机构 6.杠杆增速二级脱 模机构 7.拉钩式二级脱模
机构
8.套筒球槽二级脱 模机构 9采用两级推杆标 准件
（2）二级脱模：a 需全自动操作的模具，一次顶出尚不能脱落，为避免人
工取件；b 薄壁深腔塑件或外形复杂的塑件，与模具接触面积大，脱模阻力
也很大，为避免破坏塑件，两次推出可分散脱模力，保证塑件形位精度。
（3）主要结构类型（见上）
5.楔块滑块式二级脱模机构
推板推动推件板连同中心推杆一起
注塑模具的重点和难点分析
注塑模具的重点和难点分析注塑模的结构由注塑机的类型和塑件的结构特点所决定，每副模具均有动模和定模所组成。
动模安装在注塑机的移动板上，而定模则安装在注塑机的额固定板上；注塑时，动模与定模闭合后构成浇注系统及模腔，当模具分开后，塑件或啤件留在动模一边，再由设置在动模内的脱模机构顶出塑件。
注塑模推出机构有导向机构，成型零部件，型腔，浇注系统，加热与冷却装置，排气系统，支承与紧固零件。
那注塑模具最突出的重点和难点是结构组成。
以下是具体分析：1.模腔模具中用于成型塑料制件的空腔部分，模腔的形状与塑件的形状一致，模腔一般由型腔、型芯组成。
2.成型零部件构成塑料模具模腔的零件统称为成型零部件，通常包括型芯（成型塑件内部形状）、型腔（成型塑件外部形状）。
3.浇注系统将塑料由注射机喷嘴引向型腔的流道称为浇注系统，浇注系统分主流道、分流道、浇口、冷料穴四个部分，是由浇口套、拉料杆和定模板上的流道组成。
4.导向机构为确保动模与定模合模时准确对中而设置的导向零件。
通常有导向柱、导向孔或在动模定模上分别设置互相吻合的内外锥面。
5.推出机构在开模过程中，将塑件从模具中推出的装置。
有的注射模具的推出装置为避免在顶出过程中推出板歪斜，还设有导向零件，使推板保持水平运动。
由推杆、推板、推杆固定板、复位杆、主流道拉料杆、支承钉、推板导柱及推板导套组成。
6.冷却与加热装置为了满足注射工艺对模具温度的要求而设置的冷却或加热系统。
冷却系统一般在模具内开设冷却水道，加热则在模具内部或周围安装加热元件，如电加热元件。
7.排气系统在注射成型过程中，为了将型腔内的气体排除模外而开设的排气系统。
一般由分型面间隙、型芯、型腔间隙或排气槽排气。
8.支承零部件(结构零部件)用来安装固定或支承成型零部件及前述的各部分机构的零部件。
支承零部件组装在一起，可以构成注射模具的基本骨架。
新视觉塑料模具有限公司是生产各种模具的专业厂家，拥有先进设备及高技术人员人才，从事产品开发设计与生产制造。
简单脱模机构
简单脱模机构在注塑成型的每一个循环中，塑件必须从模具型腔中取出，最理想的情况是模具开启后，塑件由自身重力作用从型腔或型，芭上自动脱落。
事实上，由于塑件表面的微观凸凹、附着力和内应力的存在，必须设计取出塑件的脱模机构(或称为顶出机构)，完成将塑件和浇注系统凝料等与模具松动分离，并从模内取出的动作。
脱模机构由一系列推出零件和辅助零件组成.按推出脱模动作特点可分为一次推出脱模(简单脱模)，二次推出脱模，动、定模双向推出脱模，带螺纹塑件脱模等。
按推出动作的动力源分类，可分为手动脱模、机动脱模、液压脱模和气压脱模等。
脱模机构的设计原则如下。
( 1 )机构运动准确、可靠、灵活，并有足够的刚度、强度来克服脱模阻力。
( 2 )保证塑件不变形或不损坏。
机构推出重心与脱模力中心相重合，推出力分布均匀，作用面积尽可能大且作用点靠近型芯，可防止塑件脱模后变形;推出力作用在塑件刚性和强度最大的部位(如凸缘、加强筋等)，可防止塑件在推出时造成损坏。
( 3 )保证塑件良好的外观。
顶出位置应尽量设在塑件内部或对塑件外观影响不大的部位。
同时，与塑件直接接触的脱模零件的配合间隙要保证不滋料，以避免在塑件上留下飞边痕迹。
( 4 )尽量使塑件留在动模一侧，以便借助注射机的开模力驱动脱模装置，完成脱模动作，简化模具结构。
开模后塑件在推出机构的作用下，通过一次推出动作将塑件脱卸出模具的机构称为一次推出脱模机构，或称为简单脱模机构。
它是最常用的一种脱模机构，有推杆脱模、推管脱模、推板脱模、多元件联合脱模和气动脱模等形式。

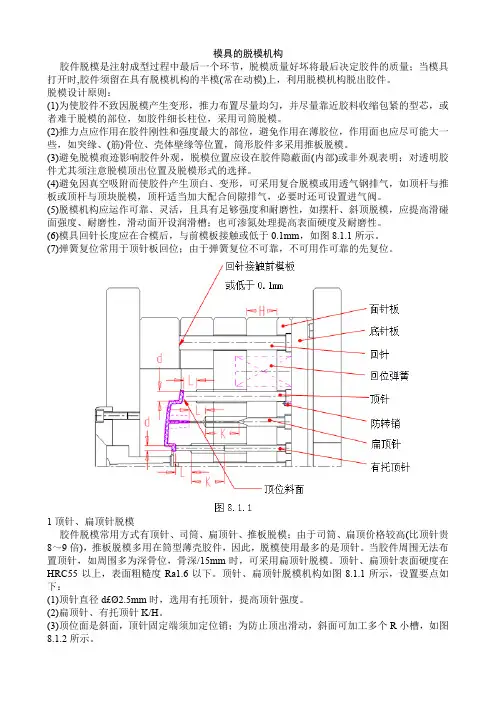

1 .推杆脱模机构推杆(顶杆)脱模机构具有制造简单、更换方便、顶出效果好等特点。
但因顶出面积一般较小，容易引起应力集中而顶坏塑件或使塑件变形，不适于脱模斜度小和顶出阻力大的管形或箱形塑件。
1 ) 推杆脱模机构的组成推杆脱模机构由推出部件、导向部件和复位部件等组成。
① 推出部件。
如图4 一82 所示，推杆1 直接与塑件接触，开模后将塑件推出。
