数电课程设计课件
《数字电子技术基础》EDA课程设计 ppt课件

《数字电子技术基础》 EDA课程设计课件
授课教师:赵慧 华中科技大学文华学院
ppt课件
5
第一部分 《课设》概述
一、目的 ; 二、要求 ; 三、EDA技术简述; 四、数字系统的实现 ; 五、小型数字系统设计方法 ; 六、撰写《课设》报告格式及要求 ; 七、 《课设》注意事项 。
ppt课件
6
第一部分 课程设计概述
ppt课件
7
一、课程设计目的
一、目的:
⒈ 课程设计是一实践教学环节,是针 对《数字电子技术基础》课程的要求对 学生进行综合性训练,在自学和实践训 练中培养学生理论联系实践,独立地解 决实际问题;与此同时熟悉和了解现代 EDA技术 。为后续课程学习和工作打下 实践基础。
ppt课件
8
一、课程设计目的
ppt课件
19
四、数字系统的实现
四、数字系统的实现
⑴ 缩小体积、减轻重量、降低功耗;
⑵ 提高可靠性,用ASIC芯片进行系统集成后外
部连线减少,因而可靠性明显提高;
⑶ 易于获得高性能,ASIC是针对专门应用而特
别设计的;系统设计、电路设计、工艺设计之
间紧密结合,这种一体化的设计有利于获得前
所未有的高性能系统;
⒌ 熟悉培养严肃认真的工作作风和严谨 科学态度。
ppt课件
12
三、EDA技术简述
三、EDA技术简述
EDA是电子设计自动化(Electron Design Automatio)
目前电子技术的发展使电子系统越来越来 复杂,传统的手工和简单工具已无法满足设计 需求,因而利用计算机和相应的设计软件成为 当前常用的设计方法。数字系统设计的发展日 新月异,数字系统设计的理念和设计方法在过 去的几十年时间也发生了深刻的变化,
《数字电路课程设计》课件

06
总结与展望
BIG DATA EMPOWERS TO CREATE A NEW
ERA
课程设计的总结与反思
设计成果展示
详细介绍了学生们的数字 电路设计作品,包括电路 图、实现功能和性能指标 等。
经验教训
总结了在课程设计过程中 遇到的问题和困难,以及 如何克服这些问题的经验 和教训。
改进方向
针对课程设计的不足之处 ,提出了改进和完善的方 向,以提升未来课程设计 的水平和质量。
仿真验证
通过仿真软件对电路的功能和 性能进行验证。
确定设计目标
明确电路的功能需求、性能参 数和技术指标。
电路实现
将逻辑设计转换为实际的电路 结构,考虑门级电路的连接和 元件的布局。
实际制作
根据仿真结果,调整电路设计 ,并进行实际制作。
数字电路的硬件描述语言
VHDL(VHSIC Hardware Description Language):用于描述 数字电路和系统的行为、结构和连接 的语言。
ERA
课程设计的目的和意义
目的
通过《数字电路课程设计》的实践,使学生掌握数字电路的基本知识和技能, 培养其分析、设计、制作和调试数字电路的能力,为后续专业课程的学习和实 际工作打下基础。
意义
数字电路是电子工程领域的重要基础,通过课程设计,学生可以加深对数字电 路的理解,提高实践能力和创新思维,培养团队协作精神,增强解决实际问题 的能力。
仿真与调试过程
在仿真过程中发现和修正设计错误,通过调试工具在 实际硬件上进行测试和验证。
数字电路的设计优化
01
02
03
面积优化
以最小化电路面积为目标 ,优化元件的布局和连接 ,降低成本。
数电课程设计-数字电子钟PPT课件

3 设计方案的选择与论证
数字电子钟系统框图如下:
图3.1 数 字 电 子 钟 系 统 框 图
6
3 设计方案的选择与论证
3.1) 时间脉冲产生电路
振荡器是数字钟的核心。振荡器的稳定度及频率的 精确度决定了数字钟计时的准确程度。
由集成逻辑门与RC组成的时钟源振荡器或由集成 电路定时器555与RC组成的多谐振荡器作为时间 标准信号源。
本实验中采用4040来构成分频电路。CD4040计数 为最高为12级2进制计数器,可以将32767HZ的信 号先分频为8HZ,再分为1HZ的信号。如图4.1所示 ,可以直接实现振荡和分频的功能。
16
4 电路设计计算与分析
4.2) 时、分、秒计数器
数字钟的计数电路用两个六十进制计数电路和24进 制计数电路实现的。
数字电子钟设计目的数字电子钟设计目的设计任务和要求设计任务和要求设计方案的选择与论证设计方案的选择与论证电路设计计算与分析电路设计计算与分析元器件明细表元器件明细表11掌握数字钟的设计掌握数字钟的设计22熟悉集成电路的使用方法熟悉集成电路的使用方法11显示显示时时分分秒22可以可以2424小时制或小时制或1212小时制小时制
本设计校时电路是将各个位上的使能端引出接一个 单刀双掷开关,一端(1端)接低位的进位信号,另 一端(2端)接校时电路。校正某位上的时间时,可 以将相应位的开关接到2端,通过拨动校时电路就能 实现校时功能。
12
3 设计方案的选择与论证
3.5) 整点报时电路
一般时钟都应具备整点报时电路功能,即在时间出 现整点前数秒内,数字钟会自动报时,以示提醒。
J2是时校正开关。不校正时,J2开关是连接上面的 ,即连接正常计数。当校正时位时,首先截断正常的 计数通路,然后再进行人工出触发计数加到需要校正 的计数单元的输入端,校正好后,再转入正常计时状 态即可。
《中职数字电路教案》课件

《中职数字电路教案》PPT课件第一章:数字电路概述1.1 数字电路的定义与特点介绍数字电路的基本概念解释数字电路与模拟电路的区别强调数字电路在现代电子技术中的应用1.2 数字电路的基本元素介绍逻辑门、逻辑电路和逻辑函数的概念解释常见的逻辑门类型(与门、或门、非门等)强调逻辑门在数字电路设计中的重要性第二章:数字逻辑基础2.1 数字逻辑与逻辑函数介绍数字逻辑的基本概念解释逻辑函数的定义与分类强调逻辑函数在数字电路设计中的应用2.2 逻辑函数的化简与优化介绍逻辑函数化简的方法与步骤解释逻辑函数的最小项与最大项概念强调逻辑函数化简在提高数字电路性能中的作用第三章:组合逻辑电路3.1 组合逻辑电路的定义与特点介绍组合逻辑电路的基本概念解释组合逻辑电路的工作原理强调组合逻辑电路在数字系统中的应用3.2 常见组合逻辑电路的设计与分析介绍编码器、译码器、多路选择器等常见组合逻辑电路分析组合逻辑电路的功能与特点强调组合逻辑电路在实际应用中的重要性第四章:时序逻辑电路4.1 时序逻辑电路的定义与特点介绍时序逻辑电路的基本概念解释时序逻辑电路的工作原理强调时序逻辑电路在数字系统中的应用4.2 常见时序逻辑电路的设计与分析介绍触发器、计数器、寄存器等常见时序逻辑电路分析时序逻辑电路的功能与特点强调时序逻辑电路在实际应用中的重要性第五章:数字电路设计与仿真5.1 数字电路设计的基本步骤与方法介绍数字电路设计的基本流程解释需求分析、电路设计、仿真与测试等环节强调数字电路设计中的创新与实践能力5.2 数字电路仿真软件的应用介绍常用数字电路仿真软件(如Multisim、Proteus等)演示数字电路仿真实验的操作步骤与技巧强调数字电路仿真在实验教学与创新实践中的重要性第六章:数字电路与系统6.1 数字电路与系统的分类介绍微处理器、数字信号处理器、存储器等数字电路与系统的类型解释不同类型数字电路与系统在现代电子技术中的应用强调数字电路与系统在信息技术中的重要性6.2 数字电路与系统的性能评估介绍数字电路与系统的性能指标(如速度、功耗、面积等)解释如何评估数字电路与系统的性能强调性能评估在数字电路与系统设计与优化中的作用第七章:数字电路与系统的可靠性7.1 数字电路与系统的可靠性概念介绍可靠性的基本概念与重要性解释数字电路与系统的可靠性指标(如失效率、寿命等)强调提高数字电路与系统可靠性对保障系统稳定运行的意义7.2 提高数字电路与系统可靠性的方法介绍降低失效率、提高电路品质等提高可靠性的方法解释如何进行可靠性预测与测试强调可靠性管理在数字电路与系统生产与维护中的重要性第八章:数字电路与系统的测试与维护8.1 数字电路与系统的测试方法介绍数字电路与系统的测试目的与方法解释静态测试、动态测试等测试方法强调测试在确保数字电路与系统正常运行中的重要性8.2 数字电路与系统的维护与管理介绍日常维护、故障排查等维护与管理方法解释如何进行数字电路与系统的性能优化强调维护与管理在延长数字电路与系统寿命中的作用第九章:数字电路与系统的应用案例9.1 数字电路与系统在通信领域的应用介绍通信系统中数字电路与系统的作用与实例解释数字电路与系统在无线通信、光纤通信等领域的应用强调数字电路与系统在现代通信技术中的重要性9.2 数字电路与系统在其他领域的应用介绍数字电路与系统在工业控制、医疗设备等领域的应用解释数字电路与系统在提高生活质量与工作效率方面的作用强调数字电路与系统在信息化社会中的普及与影响力第十章:数字电路技术的未来发展10.1 数字电路技术的发展趋势介绍数字电路技术的最新发展趋势(如纳米技术、等)解释数字电路技术在未来信息技术发展中的关键作用强调持续关注与研究数字电路技术的重要性10.2 数字电路技术的创新与应用介绍国内外数字电路技术的创新成果与应用案例激发学生对数字电路技术研究的兴趣与热情强调学生在数字电路技术领域的创新与实践能力重点和难点解析1. 数字电路的基本概念与特点:理解数字电路与模拟电路的区别,以及数字电路在现代电子技术中的应用。
《中职数字电路教案》课件

《中职数字电路教案》PPT课件第一章:数字电路概述1.1 数字电路的概念介绍数字电路的定义和特点解释数字电路与模拟电路的区别1.2 数字电路的组成介绍数字电路的基本组成部分,如逻辑门、触发器、计数器等展示数字电路的实际应用场景第二章:逻辑门电路2.1 逻辑门的基本概念介绍逻辑门的作用和分类,如与门、或门、非门等解释逻辑门的特点和应用2.2 逻辑门电路的设计与分析教授逻辑门电路的设计方法分析实际逻辑门电路的案例第三章:逻辑函数与逻辑代数3.1 逻辑函数的概念介绍逻辑函数的定义和表示方法解释逻辑函数的重要性3.2 逻辑代数的运算规则教授逻辑代数的运算规则和定律进行逻辑函数的化简和变换第四章:触发器与计数器4.1 触发器的概念与分类介绍触发器的作用和分类,如RS触发器、JK触发器、T触发器等解释触发器的工作原理和特点4.2 计数器的概念与分类介绍计数器的作用和分类,如二进制计数器、十进制计数器等解释计数器的工作原理和应用第五章:数字电路设计与实践5.1 数字电路设计的基本步骤介绍数字电路设计的基本流程和方法解释数字电路设计的重要性和注意事项5.2 数字电路实践案例分析实际数字电路的设计案例展示数字电路的实际制作和调试过程第六章:数字电路仿真与实验6.1 数字电路仿真软件的使用介绍常见的数字电路仿真软件,如Multisim、Proteus等演示如何使用仿真软件进行数字电路的仿真实验6.2 数字电路实验操作讲解数字电路实验的基本操作,如元器件的识别与使用,电路连接,信号测量等分析实验结果,解释实验中可能出现的问题及解决方法第七章:数字电路与计算机7.1 计算机的基本组成介绍计算机的基本组成部件,如CPU、内存、输入输出设备等解释数字电路在计算机中的重要作用7.2 计算机的数字电路应用实例分析计算机中常见的数字电路应用实例,如微处理器、存储器、运算器等讲解数字电路在计算机中的工作原理及性能优化第八章:数字通信与数字电路8.1 数字通信基本概念介绍数字通信的定义、特点和分类解释数字电路在数字通信系统中的作用8.2 数字电路在通信系统中的应用分析数字电路在调制、解调、编码、解码等通信过程中的应用讲解数字电路在通信系统中的性能指标和优化方法第九章:数字电路在现代生活中的应用9.1 数字电路在的家电产品中的应用介绍数字电路在家电产品中的应用实例,如电视机、洗衣机、空调等解释数字电路在家电产品中的作用和优势9.2 数字电路在现代工业中的应用讲解数字电路在现代工业生产过程中的应用,如自动化控制系统、等分析数字电路在现代工业中的重要作用及发展趋势第十章:数字电路的发展趋势与前景10.1 数字电路技术的最新发展介绍数字电路技术的最新研究动态和成果,如量子计算、碳纳米管等分析数字电路技术的发展趋势10.2 数字电路产业的前景与挑战讲解数字电路产业的发展现状及未来发展趋势分析数字电路产业面临的挑战及应对策略重点解析本文教案主要介绍了中职数字电路的基本概念、组成、逻辑门电路、逻辑函数与逻辑代数、触发器与计数器、数字电路设计与实践、数字电路仿真与实验、数字电路与计算机、数字通信与数字电路、数字电路在现代生活中的应用以及数字电路的发展趋势与前景等内容。

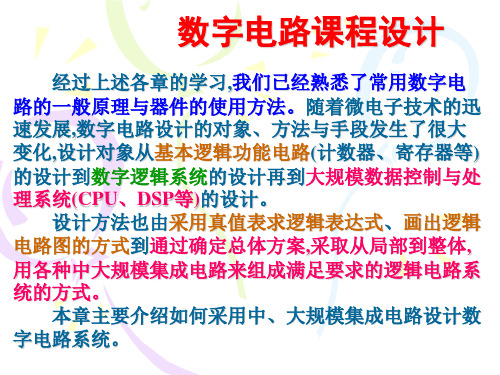

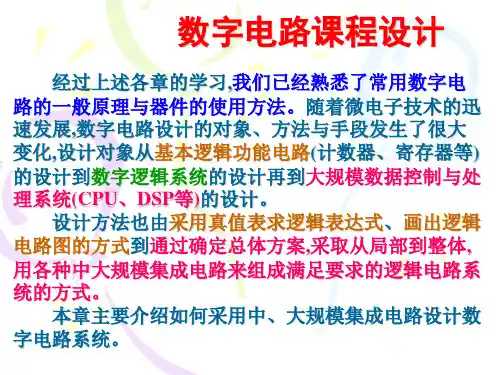

数字电路课程设计【PPT课件】

若以“1”代表霓虹灯点亮,以“0”代表霓虹灯熄灭,则开始时刻,n段霓虹灯 “0”,随后, 控制器将一帧n个数据送至n段霓虹灯的控制端,其中,最左边的一段霓虹灯对应的控制数 据为“1”,其余的数据均为零,即1000…000。当n个数据送完以后,控制器停止送数,保留这 种状态0.2秒,此时,第1段霓虹灯被点亮,其余霓虹灯熄灭。随后,控制器又在极短的时间内 将数据1100…000送至霓虹灯的控制端,并定时0.2秒,这段时间,前两段霓虹灯被点亮。由 于送数过程很快,我们观测到的效果是第一段霓虹灯被点亮0.2秒后,第2段霓虹灯接着被 点亮,即每隔0.2秒显示一帧图样。如此下去,最后控制器将数据1111…111送至n段霓虹灯 的控制端,则n段霓虹灯被全部点亮。
址的数据被送至寄存器。地址计数器输出的位数由存储器的大小决定。
64Kbyt容量的存储器对应的地址线为16根,因此要求16位计数器。其余可 依次类推。地址计数器给出存储器的全部地址以后自动复位,重新从0000H开始 计数。 (4) 控制门与定时器
控制门用于控制计数脉冲是否到达地址计数器。控制门的控制信号来自定 时器,定时器启动时,控制门被关闭,地址计数器停止计数,寄存器的数据被锁存。 此段时间发光二极管发光。达到定时值时,定时器反相,计数器重新开始计数。
控制门可以用一般的与门或或门,定时器可以采用单稳态电路来实现,也可 以用计数器实现。
(5) 长度计数器 长度计数器与地址计数器对应同一个计数脉冲。长度计数器工作时,地址计
数器也在工作。计数器工作期间,存储器对应地址的数据被逐级移位至对应的寄 存器。长度计数器的计数长度为n / 8,该长度恰好保证一帧图样(n位)的数据从存 储器中读出送寄存器锁存。长度计数器达到长度值时自动清零,同时启动定时器 工作。定时器启动期间,长度计数器与地址计数器的计数脉冲均被封闭。
数字电路课程设计参考资料PPT课件

方案设计比较的内容
a.技术指标比较:比较各种设计方案能初步达 到的技术性能指标,同时考察其主要性能参 数的稳定性及设计技术的先进程度,优者选 之。
b.方案可靠性预计:预计各种不同设计方案的 可靠性,高者优选。
c.比较价值法:分析比较不同设计方案的比较 价值大小,高者选之。
14
产品的开发设计阶段③
二
进
制
译 码
逻 辑
清除
控
制
呼叫系统系统框图 50
设计题三 竞赛抢答器
要 求:1. 设计一个供四人参赛的抢答器,能准确分辨、记
录 2.主第持一人个没有有效宣按布下抢抢答答开键始者时,,并抢用答声不、起光作指用示。;主持 人宣布抢答开始时,按“开始”键,抢答开始,同 时 3.计启时动器计计时时器采计用时倒;计数的方式,以加强现场气氛, 增加紧迫感。若预定时间内无人抢答,自动给出 信号停止抢答,以免冷场。倒计数定时器的时间 可以随意预置;
12
产品的开发设计阶段②
在产品设计方案阶段进行的质量保证活动 主要有以下几项:
1. 仔细分析用户(或使用方)提供的任务需求 或产品开发设计任务书,明确产品应达到的 性能、可靠性、经济性等设计和规范质量指 标。
2. 根据前项任务需求,草拟出几种设计方案的 原理框图,并通过比较分析选择其中较优的 一种作为进行产品样机设计的依据。
54
设计题四 具有大小月份自动调节功能的日历钟
1.每月第一天是1号,每年的第一个月是1月,因
此日期、月份的计数必须从1开始。实现的方
设
法是,采用置数法控制计数器,使其每次溢出
2.选题、定方案(一人一组,认真选题) 3.上机仿真、调试 4.选用(购买)材料(自买自用,不受限制) 5.实验调试(是骡子是马,拉出来遛遛!) 6.总结提高
数字电子技术课程设计课件

23
数字电子技术课程设计
什么是EDA
电子设计自动化(Electronic Design Automation, EDA)技术是以计算机科学和微电子技术发展为先导, 汇集了计算机图形学、拓扑逻辑学、微电子工艺与 结构学和计算数学等多种计算机应用学科最新成果 的先进技术,它是在先进的计算机工作平台上开发 出的一整套电子系统设计的软件工具。从20世纪60 年代中期开始,人们不断开发出各种计算机辅助设 计工具来帮助设计人员进行集成电路和电子系统的 设计,集成电路技术的不断发展对EDA技术提出新的 要求,并促进了EDA技术的发展。
19
数字电子技术课程设计
数字电路系统的基本结构
首先应进行系统模块的划分,规定每一 模块的功能以及各个模块之间的接口。 通常分为如下四个模块: 输入电路模块; 输出电路模块; 处理电路模块; 显示电路模块。
20
数字电子技术课程设计
实施方式:
①用原理图设计方式完成设计。 ②使用功能仿真单独仿真验证各模块的功能。 ③产生顶层模块,完成顶层设计。 ④选择目标器件,编译顶层设计,在编译报告中查 看时序分析结果和器件资源使用情况。 ⑤在分配编辑器中完成引脚分配。 ⑥下载到芯片并验证设计 ⑦将调试好的程序作为论文的一部分提交
15
数字电子技术课程设计
(五)彩灯的设计
基本功能:
1、有4/5/6种不同的花样变化,自动循环变换。 2、用8路LED灯来输出。
16
数字电子技术课程设计
扩展功能:
1、能显示花样的种数。 2、花样的选择可以控制。 3、倒计时显示每种花样运行时间,运行时间 设置为12秒,10秒,8秒,6秒/ 15秒,13 秒,11秒,9秒,7秒/ 20秒,18秒,16秒, 14秒,12秒和10秒。
数字电路设计课件

03
模拟信号与数字信号的转换
阐述模数转换(ADC)和数模转换(DAC)的基本原理、方法及应用。
01
模拟信号及其特点
解释模拟信号的定义、表示方法及其在通信、音频等领域的应用。
02
数字信号及其特点
介绍数字信号的定义、表示方法及其在计算机、通信等领域的应用。
02
数字逻辑门电路
与非门(NAND gate)
组合逻辑电路设计与分析
组合逻辑电路是一种离散信号处理的电路,其输出仅与当前输入有关,与时间无关。
定义与特点
包括门电路、触发器等基本逻辑单元。
基本组成元素
广泛应用于数字系统、控制系统、信号处理等领域。
应用领域
将一组输入信号转换为具有特定规律的输出信号,如二进制编码器、优先编码器等。
编码器
将具有特定规律的输入信号解码为一组输出信号,如二进制译码器、显示译码器等。
集成化
随着节能环保意识的提高,数字电路的低功耗设计越来越受到关注,各种低功耗技术不断涌现。
低功耗
人工智能技术的快速发展对数字电路提出了更高的要求,人工智能芯片成为数字电路领域的研究热点。
人工智能芯片
量子计算是一种全新的计算方式,具有突破传统计算的能力,是数字电路未来的重要发展方向。
量子计算
生物计算和光计算是数字电路领域的两个前沿研究方向,具有广阔的应用前景和挑战。
译码器
根据选择信号从多路输入中选择一路输出,或将一路输入信号分配到多路输出,如多路选择器、多路分配器等。
数据选择器与分配器
对两个或多个输入信号进行比较,根据比较结果输出相应的信号,如大小比较器、相等比较器等。
比较器
04
时序逻辑电路设计与分析
数字电路设计经典资料ppt课件

输入:CLK19、SPE、C1J1V1 输出:ADD 、 DATA[7:0]、PAR
D3
Sel
Cnt[1..0]
Clk
Cnt
整理版课件
7
认清数字电路设计
利用移位寄存器完成电路功能
D0
D1
D2
Shift
Q
D3
Load
Carry
Clk
Cnt
整理版课件
8
电路设计的三个层次
完成功能
能够完成电路要求完成的功能
工作可靠
电路的工作对外围环境要求最低; 电路不受温度、工艺等因数的影响
从电路图设计入手
可以很清楚电路是如何实现的; 可以很清楚电路结构,或会有意识的对电路
的模块进行划分;
如果从语言入手
必须熟悉电路,能很容易的读懂电路; 对电路的不同描述方式,要清楚综合工具的
综合结果
整理版课件
34
正确的入门方法
规范设计是入门的基础
规范设计可以避免一些电路不可靠因素; 真正可重用的电路绝对是规范的; 电路的功能实现不是最有价值的东西,最有
如:
RdCnt1、RdCntl、RdCntI
整理版课件
45
命名规则(9)
当文件中只包含一个模块时,文件名和 模块名保持一致。
当文件中有多个相关模块且没有顶层模 块,模块名须与各模块的功能相关
当一个模块中的子模块在别的电路中不 会使用时,可以将子模块和顶层模块放 置在一起,文件名和顶层模块名相同。
同步数字电路设计
同步电路(时序电路):
TDelay
T0
T1
T2
T3
C0 DFF C1 DFF C2 DFF C3
数电课设——交通灯PPT课件

第7页/共12页
3、数字显示电路
• 用74LS161产生12进制加法计数的信号 • 例:当东西绿灯亮时,就产生一个信号使东西方向计数,并按加法计数到12;
• 用CC4511和数码管连接,并用12进制计数器的输出与CC4511输入相连,驱动数码显示。 • Note:这里计数用的脉冲是1s周期脉冲。
第4页/共12页
74LS74
第5页/共12页
不用, 接VCC
2、交通灯控制电路
• 从时序工作流程图可以看出一周期共有12个单位时间,则: • 首先设计一个12进制的计数器(74LS164比较容易实现) • 输入脉冲为周期2s的单位时间 • 输出(Q1 Q2…)控制红黄绿灯的显示 • 计数器输出作为红黄绿灯电路的输入,通过列真值表得到南北方向和东西方向的 红、黄、绿灯的控制信号(用SSI即可实现)
交通灯电路系统框图
第1页/共12页
交交通通灯灯顺时序序工工作作流流程程图图
第2页/共12页
交通灯逻辑控制电路设计
分以下几个模块: • 1、单位时间模块 • 2、交通灯控制电路 • 3、数字显示电路 • 4、扩展部分
第3页/共12页
1、单位时间模块
• 单位时间可自己选择(1-9均可),设这里选择2s,实现(时标+分频): • 时标—用555定时器构成周期为1s的多谐振荡器; • 分频—再经过2分频(用触发器构成2进制计数器),输出的就是周期为2s 的单位时间; • 这个输出控制后面的交通灯控制电路
第8页/共12页
CC4511
灯测试 灭灯 锁定
不用,分别接110
第9页/共12页
4、扩展部分
• 灯的转换可以手动调整,夜间为黄灯闪耀。 • 用LED发光二极管模拟汽车行驶电路。
数字电子技术课程设计PPT

多谐振荡电路
振荡电路原理
目前普遍采用的一种稳频方法是在多谐振荡 器电路接入石英晶体,组成石英晶体多谐振 荡器。将石英晶体与对称式多谐振荡器中的 耦合电容串联起来,就组成了石英晶体多谐 振荡器。 有石英晶体电抗频率特性可知,当 外加电压的频率特性为f时它的阻抗最小,所 以把它加入多谐振荡器的正反馈环路中以后, 频率为f电压信号最容易通过,并在电路中形 成正反馈,而其他频率信号经过石英晶体时 被衰减。因此,振荡器的工作频率也必然是f。
分频电路
分频电路原理
我们用异步置零法将十六进制计数器 74161接成十二进制计数器,达到分频效 果,将十二兆晶振产生的十二兆频率分成 一兆频率的。接下来我们采用十进制计数 器级联来产生不同的频段。我们将六片十 进制计数器74160按并行进位的方式连接, 将第一片的进位输出C作为第二片EP和 ET的输入,依次连接,第一片的EP和ET 结为高电平,这样就得到了六片十进制计 数器的级联。
数字频率计
数字频率计的设计原理
数字频率计是直接用十进制的数字来显示被 测信号频率的一种测量装置。它不仅可以测 量正弦波,矩形波的频率 ,而且还可以测量 它们的周期。被测正弦波、矩形波、放大整 形电路组成了脉冲形成电路,经过脉冲形成 电路后脉冲的频率不变任为fx,多谐振荡电路 与分频器电路组成标准脉冲形成电路,使其 周期为0.1S、0.01s、0.001s.则门控电路输 出也为相应的标准时间,与此同时闸门电路 也有标准的时间信号控制。
原理图
子电路设计
脉冲形成电路 多谐振荡电路 分频器电路
逻辑控制电路
锁存与清零 闸门电路
脉冲形成电路
脉冲形成电路工作原理
