BL2000_FTB_V3自动扶梯控制系统说明书

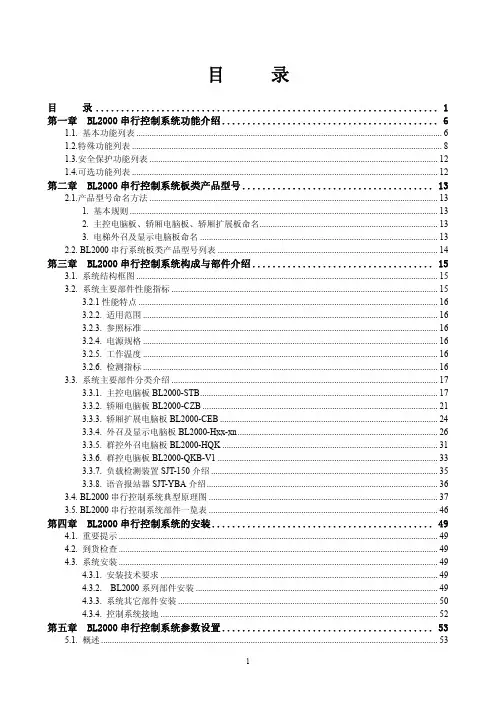

《BL2000串行板类用户手册》
3.2.1 性能特点 ........................................................................................................................................ 16 3.2.2. 适用范围 ...................................................................................................................................... 16 3.2.3. 参照标准 ...................................................................................................................................... 16 3.2.4. 电源规格 ...................................................................................................................................... 16 3.2.5. 工作温度 ...................................................................................................................................... 16 3.2.6. 检测指标 ...................................................................................................................................... 16 3.3. 系统主要部件分类介绍 ......................................................................................................................... 17 3.3.1. 主控电脑板 BL2000-STB............................................................................................................ 17 3.3.2. 轿厢电脑板 BL2000-CZB ........................................................................................................... 21 3.3.3. 轿厢扩展电脑板 BL2000-CEB ................................................................................................... 24 3.3.4. 外召及显示电脑板 BL2000-Hxx-xn........................................................................................... 26 3.3.5. 群控外召电脑板 BL2000-HQK .................................................................................................. 31 3.3.6. 群控电脑板 BL2000-QKB-V1 .................................................................................................... 33 3.3.7. 负载检测装置 SJT-150 介绍 ....................................................................................................... 35 3.3.8. 语音报站器 SJT-YBA 介绍......................................................................................................... 36 3.4. BL2000 串行控制系统典型原理图 ........................................................................................................ 37 3.5. BL2000 串行控制系统部件一览表 ........................................................................................................ 46
BL2000串行控制系统参数设置
电机额定转速
3. 编码器脉冲数设定
编码器脉冲数：指进入主控电脑板的脉冲数。在电机额定 转速下，当编码器输出脉冲频率小于25kHz时，可将编码 器信号直接接入。当大于25kHz时，需分频后接入，但分 频后的信号频率不得小于6kHz。
Pulses 1024 PPR
Leveling Adjust Enter
平层调整
Enter
ESC Leveling Adjust 50 mm
无/有整理ppt
29
电梯运行时序
整理ppt
30
• Fu10=OFF，Fu11=OFF，Fu12=OFF，
Fu13=OFF时
零速值(Zero Speed)
Y11Y10方向 Y12使能 X19 J2 Y6
0 1 2 3 4 5 6 7 8 9 10
定义 检修输入 上行输入 下行输入 上端站2输入 下端站2输入 ▲上限位输入 ▲下限位输入 上端站1输入 下端站1输入 上平层输入 下平层输入
功能号
17 18 19 20 21 22 23 24 25 26 27
整理ppt
默认输入电平设置 抱闸接触器反馈输入
• 使用安装在限速器上的编码器可以，要按限速器设置。
整理ppt
23
4. 检修运行速度
设置检修运行速度。按有关标准规定，检修速度不得大 于0.6m/s。
Insp Speed 0.30 m/s
检修运行速度
5. 起动平滑速度设定
当曳引机起动阻力过大时，可适当加入起动平滑速度， 起动平滑速度设为0时，不起作用。
整理ppt
17
层站显示设置
层站显示设置
Set Indication Enter
蓝光BL2000-HXJ-V6呼梯接口板使用说明书
一、适用范围：BL2000-HXJ-V6
程序509_00.MHX
二、功能介绍
呼梯功能（SH、XH、BSH、BXH端口）
上呼输入与应答、下呼输入与应答
残疾人上呼输入与应答、残疾人下呼输入与应答（需与主控板配合） 20路开关量输出（参见J2端口）
输出方式：无极性输出，输出接口等效图如下：
最大输出电流：20mA
1路24V继电器输出（参见J2-24端口）
电梯驻停状态时，继电器开启，无24V输出。
电梯非驻停状态时，继电器闭合，有24V输出。
三、端口定义
电源端口PW
上下呼梯端口
残疾人上下呼梯端口
输出端口J2
四、检测
短接检测TEST跳线，进入检测方式
具体方法见《BL2000-HXJ-V6检验方法》。
五、设置
设置功能包括物理层站设置和显示方式设置，具体操作如下：
设置模式
由短接相应的跳线进入设置功能。
设置值显示
设置值由数码块SM0、SM1显示，在物理层站设置时SM0、SM1显示设置的物理楼层；在显示方式设置时SM0不显示，SM1显示设置的显示方式。
设置操作
设置操作由设置按钮AN完成，按一次按钮，设置值加1或连续按下按钮1秒后设置值依次加1。
松开按钮，2秒后保存设置值，设置值闪烁三次并退出设置状态。
设置值范围。
自动扶梯控制器使用说明4.0
DTS自动扶梯控制器使用说明手册V4.0DTS Electric Co.,Ltd目录- 1 -第一章控制板SCE简介第一节外形及尺寸1．外形- 2 -2．尺寸- 3 -- 4-第二节 控制板接口定义1．JP3输入接口定义- 5 -2．JP4输入接口定义- 6 -光藕隔离输入X0~X15为高电平有效，如Xi为常开点，则Xi在输入有效时，Xi对JP4.7（DC24V）的直流电压为0V。
3．JP5输出接口定义- 7 -4．JP6输入接口定义X16、X17为高压48V输入端口，可以接受交流或直流，当接受直流电压时，X16、X17接直流电源的正端，交流不分正负端口。
5．JP7输出接口定义- 8 -6．JP8电源接口定义其中，1脚和2脚在控制板中内部连通，3脚和4脚在控制板中内部连通。
7．JP9输入接口定义- 9 -8．JP10输入接口定义- 10 -- 11 - 9． JP11输入接口定义10． DB1插针接口定义焊接在控制板上的为D 型9针插头，作为RS232通讯口使用，每个插针的定义为：- 12 -11． JP2接口定义为RS485通讯接口，但是控制板不能同时使用RS232和RS485，只能通过跳线选择其中一种进行通讯，具体跳线的选择见后面跳线的说明。
第三节 跳线的说明跳线的正确设置对系统的正常运行起着重要的作用，下面详细叙述控制板中跳线不同的接法其代表的含义。
第四节控制板其它相关说明- 13 -指示灯：为了方便观察输入输出点的闭合情况，在控制板上有LED指示灯显示，当输入点闭合或者输出点输出，它对应的LED指示灯亮，具体对应情况如下：输入点：输出点:- 14 -第二章参数简介为了更容易满足不同的客户对系统的要求，系统可以从液晶更改30个参数，为F0~F29，其中F8~F28为备用参数菜单，为方便以后不同的现场应用参数简介中文名称：休闲模式运行方式单位：无解释：该参数决定扶梯进入哪种休闲模式- 15 -0：当F1设定的时间内光电开关无信号输入，控制器将输出段速1（出厂时该段速应为25HZ，可调），段速1输出后，在F2设定的时间内光电开关无信号输入，控制器输出段速2（出厂时该段）并保持该速度，只有当有光电开关信号输入时才启动到额定速度；1：当F1设定的时间内光电开关无信号输入，控制器将输出段速1，并保持该速度，当有光电开关信号输入时输出额定速度【出厂设置值：0】提示：出厂时段速1设置为电源频率的1/2段速2设置为O中文名称：休闲模式1启动时间单位：秒解释：该参数设置的大小决定扶梯进入休闲模式1的时间。

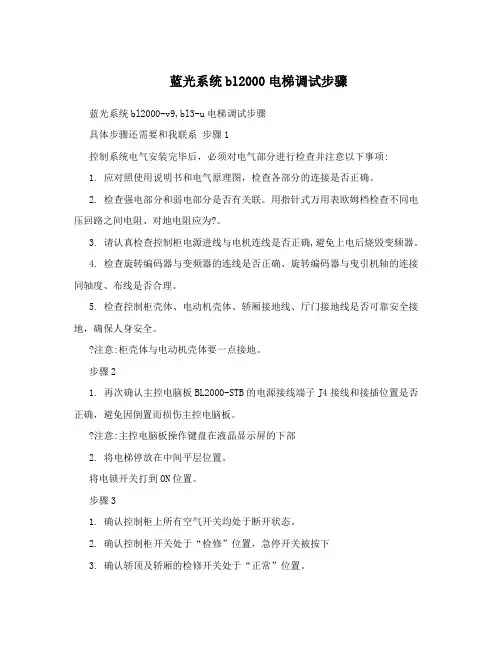

蓝光系统bl2000电梯调试步骤
蓝光系统bl2000电梯调试步骤蓝光系统bl2000-v9,bl3-u电梯调试步骤具体步骤还需要和我联系步骤1控制系统电气安装完毕后，必须对电气部分进行检查并注意以下事项:1. 应对照使用说明书和电气原理图，检查各部分的连接是否正确。
2. 检查强电部分和弱电部分是否有关联。
用指针式万用表欧姆档检查不同电压回路之间电阻、对地电阻应为?。
3. 请认真检查控制柜电源进线与电机连线是否正确,避免上电后烧毁变频器。
4. 检查旋转编码器与变频器的连线是否正确、旋转编码器与曳引机轴的连接同轴度、布线是否合理。
5. 检查控制柜壳体、电动机壳体、轿厢接地线、厅门接地线是否可靠安全接地，确保人身安全。
?注意:柜壳体与电动机壳体要一点接地。
步骤21. 再次确认主控电脑板BL2000-STB的电源接线端子J4接线和接插位置是否正确，避免因倒置而损伤主控电脑板。
?注意:主控电脑板操作键盘在液晶显示屏的下部2. 将电梯停放在中间平层位置。
将电锁开关打到ON位置。
步骤31. 确认控制柜上所有空气开关均处于断开状态。
2. 确认控制柜开关处于“检修”位置，急停开关被按下3. 确认轿顶及轿厢的检修开关处于“正常”位置。
4. 确认底层外召盒终端电阻已接入。
5. 检查现场总进线电压:三相线电压应为380?7%VAC，相间偏差应小于15VAC。
每相与N线间的电压应为220?7%VAC。
6. 确认进线规格及总开关容量符合设计要求。
. 通电后检查1. 合上总电源开关，若相序继电器KXX有绿灯显示，则表示相位正确。
否则，应关闭总电源，调换任意两相进线相位。
重复上述检查。
2. 检查控制柜中的变压器TC1各端子电压，其值应在各端子间标注值?7%范围内，若超过范围，检查原因并改正错误。
3. 若上述检验正常，则进行如下步骤:(1) 合上F4 端子100,101之间电压应为110?7%VAC端子103,102之间电压应为110?7%VDC(2) 合上F5 端子200,201之间电压应为220?7%VAC(3) 主控电脑板上电后，首先观察液晶显示的主菜单是否正确，如:电梯状态，故障状态，门锁状态，当前楼层，运行速度等，以判断主控电脑板工作及显示是否正常、5V、24V电源供电是否正常等等。
自动扶梯控制系统说明书SWXX8-09.1-0622
ElevatorSJT-WVF8自动扶梯控制系统使用与维护说明书（2005 BL2000-FTB-V1版）Elevator Control System User Guide资料编号SWXX8-09.1-0622目录第一章功能介绍1.1基本功能------------------------------------------------------------ 11.2安全保护功能-------------------------------------------------------- 2 第二章主控器2.1主控器外形及接口简介-------------------------------------------------32.2主控器(BL2000-FTB-V1)安装尺寸图--------------------------------------42.3端子定义-------------------------------------------------------------42.4关于输入输出的说明---------------------------------------------------8第三章手持操作器液晶界面操作及参数说明3.1概述 ---------------------------------------------------------------123.2键操作说明----------------------------------------------------------123.3液晶参数显示及设置说明----------------------------------------------133.4窗口及操作说明------------------------------------------------------17 第四章主控器调试4.1调试前准备工作 -----------------------------------------------------264.2检修运行 -----------------------------------------------------------284.3正常运行 -----------------------------------------------------------28 第五章故障代码说明及处理方法绪言BL2000-FTB-V1扶梯控制器是我公司推出的智能化更高、功能更强、调试与维护更方便的高技术产品。
电梯IC卡控制管理系统使用说明书(BL2000-CIC-V3.1).
电梯IC卡控制系统使用说明（2008-01）GL YS沈阳市蓝光自动化技术有限公司目 录1电梯I C 卡控制系统概述 (1)1.1系统概述.........................................................................................1 1.2系统功能.........................................................................................1 1.3系统使用条件..................................................................................1 1.4系统使用步骤..................................................................................1 2电梯轿厢端相关产品使用说明 (1)2.1电梯I C 卡控制器的安装...................................................................1 2.2电梯I C 卡控制使能以及某一层开放/屏蔽I C 卡控制功能. (3)2.2.1电梯I C 卡控制使能 (3)2.2.2某一层开放/屏蔽I C 卡控制功能 (3)2.3电梯I C 卡控制板的使用 (4)2.3.1电梯I C 卡控制板跳线设置......................................................4 2.3.2电梯I C 卡控制器蜂鸣器和指示灯响应.. (5)3管理中心端相关产品使用说明 (5)3.1电梯I C 卡管理系统的安装 (5)3.1.1管理系统软件的安装..................................错误！未定义书签。
bl2000-bkt并行客梯控制系统
SJT—WVF Ⅴ—K 电梯控制系统调试维护
说明书
（适用于 BL2000-BKT-V3/FR2000-BKT-V1 板）
Elevator Control System User Guide
资料编号：SWVF5-K-05.3-0712
目录 绪 言..........................................................................................................................................................................III 第一章 控制系统的功能..................................................................................................................................................................................................................................................................................................... 1 1.2 特殊功能 ............................................................................................................................................................... 3 1.3
自动扶梯技术说明书
标准可选
╳ -
╳
-
9.2.1 链条破断强度：90KN
╳
-
9.2.2 链条滚轮 9.2.2.1 直径 76.2mm，宽度 22mm 9.2.2.2 耐油，耐磨聚氨酯轮缘 9.2.2.3 滚动轴承, 双面密封 9.2.2.4 中间滚轮滑动轴承 9.2.2.5 直径 80mm，宽度 22mm（大高度）
1.4
2.
桁架
2.1
方管桁架 2.1.1 普通冷板底板 2.1.2 桁架表面处理 喷漆防腐 2.1.3 两端带维修空间 600mm 梯级宽度扶梯上端桁架延伸 500mm
╳ ╳
-
╳
-
╳
-
续上表
Unpublished Work Copyright ©anhuibodshi Elevator Company
╳ -
4.3 上平层操纵盒
Unpublished Work Copyright ©anhuibodshi Elevator Company
技术说明书
F30MGS 型扶梯
钥匙开关，急停按钮 4.4 下平层操纵盒 钥匙开关，急停按钮
编号: F30MGS_SE_ZH(2010)
日期: 2010-10-01
Unpublished Work Copyright ©anhuibodshi Elevator Company
技术说明书
F30MGS 型扶梯
一、简介
编号: F30MGS_SE_ZH(2010)
日期: 2010-10-01
F30MGS 型自动扶梯是适合于商用场所和公共交通场所的全系列自动扶梯。他们以人性化的设 计，以符合实际使用要求和客户个性化需求为准则来进行设计，是我公司全新一代的自动扶梯产 品。
帝奥自动扶梯微机控制器资料(使用说明)精选全文完整版
自动扶梯控制器ZY-F 使用说明书V1.123目 录第一章 产品介绍 51.1主控板ZY-F-A02 51.1.2主控板技术规格 61.1.2主控板端口定义 61.2出入口串行显示器ZY-F-B01 81.2.1串行显示器技术规格 81.2.2串行显示器端口定义 81.2.2串行显示器功能介绍 81.3并行显示器ZY-F-E02 9第二章 系统功能说明 102.1多种运行模式选择功能 102.1.1直拖运行模式 102.1.2智能直拖运行模式 102.1.3变频运行模式 112.1.4变频怠速运行模式 112.1.5应急运行模式 112.2速度监控功能 112.3初始状态检测 112.4断链保护 122.5完备的安全保护功能 122.6实时故障显示功能 122.7良好的人机界面操作 122.8扶梯出入口处显示器显示通行标志和故障时故障显示功能（选配） 122.9扶梯钥匙开关盒显示运行方向和故障时故障显示功能（选配） 122.10扶梯速度自学习功能 122.11抱闸检测功能 132.12按钮快速消除故障功能 13第三章 系统安装及布线要求 133.1控制器和线路板的安装 133.2入口光电及测速光电的安装 133.3阻容吸收方面的要求 143.4接地方面的要求 143.5串行通讯线接法 15第四章 人机界面说明 154.1参数设置模式 164.2参数设置操作方法 164.3控制板显示器显示内容说明 164.4参数定义说明 164.5故障代码及说明 184.5.1安全开关故障代码 184.5.2运行故障代码 18第五章 自动扶梯调试 195.1调试前的准备工作19 5.2检修运行19 5.3正常运行19 5.4扶梯自学习20 第六章元器件代号说明20 第七章保养、维护20 7.1日常保养及维护23 7.2定期维护24 7.3微机控制器的存贮24 7.4微机控制器的保修25V1.12 5第一章 产品介绍1.1 主控板ZY-F-A02主控板ZY-F-A02由上、下两块线路板组合而成，通过插针互相连接。
自动扶梯使用维护说明书
一、自动扶梯简介（一）自动扶梯的型号海神自动扶梯的产品系列主要为：1)普通型自动扶梯，采用铝型材扶手支架，链条式传动，其倾斜度分别为30°和35°，梯级宽度系列1000 、800和600，运行速度为0.5m/s、0.45m/s。
(主要参数见表一)2)苗条型自动扶梯，采用不锈钢型材扶手支架，链条式传动，倾斜度分别为30°和35°，梯级宽度系列1000 、800和600，运行速度为0.5m/s、0.45m/s。
(主要参数见表一)表一：（二）特点、用途和适用范围该自动扶梯采用GB16899-1997《自动扶梯和自动人行道的制造与安装安全规范》，具有以下特点：1）结构紧凑、重量轻、输送能力大，且与提升高度无关；2）运行平稳、运送客流量均匀、舒适感好，能连续地运送乘客；3）可上下逆转，安装维修方便；4）当停电或因故障不能运行时可作为普通楼梯使用，不影响交通。
（三）主要型号规格及技术参数（见表二）表二：（四）主要结构及工作原理自动扶梯由金属骨架、驱动装置、扶手驱动装置、导轨装置、梯级链、梯级、扶手装置、前沿板、电气、润滑等部分组成。
（如图1）图1 总图1 金属骨架（如图2）1）普通型自动扶梯采用角钢和槽钢等钢梁电焊成全封闭形，具有足够的强度和刚度。
2）苗条型自动扶梯采用矩形钢管等焊接成型，较之普通型无论强度、刚度还是外观均有大幅提高。
3）本骨架按乘客载荷计算，实测的最大挠度不超过支承距离L的1/750，完全符合国家标准规定。
2 驱动装置（见图3）采用立式曳引机，它具有结构紧凑，运行平稳和可靠的优点，也可根据客户需要采用进口卧式主机。
驱动装置上还装有制动器，在扶梯发生故障或正常停机时制停扶梯并保持稳定状态。
图3 驱动装置3 扶手驱动装置采用曲线压带摩擦驱动，扶手带绕过大直径挂胶轮时具有一定包角，同时通过压在扶手带外测的涨紧带得到足够的摩擦驱动力，使扶手带与梯级实现同步运行。
自动扶梯手册
自动扶梯/自动人行道使用管理手册
一、自动扶梯、自动人行道的使用操作需要经过授权和适当的培训，自动扶梯、
自动人行道只有经国家政府部门验收并正式移交用户后才可投入使用，使用自动扶梯/自动人行道可能存在危险因素，在使用和操作设备前应遵循一切适用的安全规定。
二、适用范围：
1、输送乘客及其手提包；
2、不允许输送大体积货物；
3、用于输送目的（如手推车等）须采取特殊措施，须经自动扶梯、自动人
行道于特殊设施制造商双方用意。
三、启动前检查：
1、前沿板（检修盖板）必须合上；
2、确信梯级上无异物；
3、盖板必须正确牢固；必须粘贴使用说明（示意图）；
4、必须确定启动时没有站在自动扶梯/自动人行道上。
四、启动：
1、自动扶梯/自动人行道用钥匙开关启动；
2、按所需运行方向方旋转钥匙；
3、启动后旋转钥匙至零位，拔出；
五、检查：在运行期间，如有以下一种或多种情况出现，应立即关闭自动扶梯/
自动人行道；
1、扶手带与梯级、踏板不同步；
2、运行状态不正常或听到不正常噪音时；
3、梳齿损伤，也就是相邻的两个或多个梳齿折断。
六、正常停车：
1、只有自动扶梯/自动人行道上无乘客时才能停车；
2、按与运行相反的方向方旋转钥匙开关中的钥匙。
七、紧急停车：
1、按下自动扶梯/自动人行道钥匙开关的红色按钮；
2、断开总电源。
八、特别注意：
1、在自动扶梯/自动人行道运行期间，必须有一个可在短时间内被告知操作
情况的受过正确训练的人员；
2、未被授权人员不能处理，操作或接近操作钥匙。
新时达自动扶梯控制器使用说明
新时达自动扶梯控制器使用说明第一部分：产品介绍第二部分：安装准备1.确保扶梯系统的电源已经接通并正常工作。
2.将新时达自动扶梯控制器连接到扶梯系统的电源接口。
3.检查控制器的电源线和连接线是否连接正确，并确保所有连接点稳固可靠。
第三部分：功能设置1.运行模式设置：通过控制器菜单设置扶梯的运行模式，如常规模式、节能模式等。
2.进出口调试：可以通过控制器调试进出口的平稳性和安全性，以确保乘客的安全。
3.故障检测：控制器具有故障检测功能，可以及时检测到扶梯系统的故障，并通过报警器或显示器来提醒维修人员进行修复。
4.速度调节：可以通过控制器调节扶梯的运行速度，以适应不同的运行需求和条件。
5.路径选择：可以通过控制器选择扶梯的运行路径，以满足不同的使用需求。
6.反转控制：可以通过控制器设置扶梯的反转控制功能，以确保乘客在需要时能够快速反向离开。
第四部分：操作指南1.打开控制器电源，确保控制器正常启动。
2.通过控制器的菜单键选择需要的功能设置。
3.根据菜单操作指南，输入相关参数，进行功能设置。
4.设置完成后，将控制器调到运行状态。
5.监测扶梯的运行状态，确保其运行正常。
6.如有必要，可以随时调整控制器的功能设置，以适应不同的运行需求。
第五部分：注意事项和维护保养1.在使用新时达自动扶梯控制器之前，请仔细阅读使用说明书，并按照指导操作。
2.定期检查控制器的连接线和接口，确保其稳固可靠。
4.定期清洁控制器表面，确保其正常运行和使用寿命。
5.避免将控制器暴露在潮湿、高温或阳光直射的环境中，以免影响其正常工作。
6.如有必要，请定期进行维护保养，以延长控制器的使用寿命。
通过以上的使用说明，用户可以更好地了解和操作新时达自动扶梯控制器。
请按照指导操作，以确保扶梯系统的高效运行、安全运行和可靠运行。
自动扶梯与自动人行道操作手册(专业版)
自动扶梯与自动人行道操作手册（专业版）1. 安全注意事项在操作自动扶梯与自动人行道之前，请务必仔细阅读并理解本操作手册。
遵循以下安全注意事项，确保人身和设备安全：1. 在自动扶梯与自动人行道运行过程中，请勿触摸运动部件，以免发生意外伤害。
2. 请勿在自动扶梯与自动人行道运行时上下跳跃，以免损坏设备或导致人身伤害。
3. 请勿将手、脚或物品卡在自动扶梯与自动人行道的运动部件之间，以免发生卡滞现象。
4. 请勿在自动扶梯与自动人行道入口或出口处滞留，以免影响设备正常运行和其他乘客通行。
5. 请勿在自动扶梯与自动人行道上吸烟、饮食或乱扔垃圾，以免影响设备正常运行和环境卫生。
6. 请勿在自动扶梯与自动人行道运行过程中使用手机或其他电子设备，以免分散注意力。
2. 自动扶梯与自动人行道基本原理自动扶梯与自动人行道是一种常见的公共交通设施，主要用于输送乘客。
它们主要由以下几个部分组成：1. 梯级或走道：用于承载乘客的平面部分，通常由橡胶或塑料材料制成。
2. 驱动系统：用于驱动梯级或走道运动的装置，通常采用电动机和传动带。
3. 控制系统：用于控制自动扶梯与自动人行道运行的装置，包括启动、停止、速度调节等功能。
4. 安全装置：用于确保人身和设备安全的装置，如紧急停止按钮、超载保护器等。
5. 扶手带：用于乘客握持的装置，以保持平衡和安全感。
3. 操作步骤在操作自动扶梯与自动人行道之前，请确保设备已正常通电并启动。
遵循以下操作步骤：1. 检查设备外观是否正常，有无损坏或异响。
2. 观察梯级或走道是否平稳，有无异常震动或卡滞现象。
3. 检查扶手带是否运行正常，有无断裂或脱落现象。
4. 确认紧急停止按钮、超载保护器等安全装置是否正常。
5. 如有需要，通过控制系统调节速度和方向。
6. 确保乘客遵守安全注意事项，指导乘客正确使用自动扶梯与自动人行道。
4. 故障处理在自动扶梯与自动人行道运行过程中，如遇到故障，请按以下步骤进行处理：1. 立即按下紧急停止按钮，停止设备运行。
蓝光BL2000-CZB-V10系列操纵盘使用说明
目录一、适用范围 (2)二、接口定义及规格 (2)三、程序功能 (4)四、电梯IC卡控制 (4)五、配置操纵盘功能 (5)一、适用范围BL2000-CZB-V10系列操纵盘板（包括BL2000-CZB-V10.n、FR2000-CZB-V10.n 等）标准程序。
二、接口定义及规格表2-1接口定义及规格接口技术规格 名称端口 位置 定义 用途接口形式额定负荷J1-1 24V 输入 J1-2 24V 输入地 J1-3 CAN 总线H J1J1-4 CAN 总线L 电源及通讯接口J2-1 开门按钮1应答J2-2 24V 输出 J2-3 24V 输出地 OC 门 限流电阻 560Ω J2J2-4 开门按钮1输入 开门按钮1 及应答光耦8mAJ3-1 关门按钮1应答J3-2 24V 输出 J3-3 24V 地输出 OC 门 限流电阻 560Ω J3J3-4 关门按钮1输入 关门按钮1 及应答光耦 8mAJ4-1 开门按钮2应答J4-2 24V 输出 J4-3 24V 输出地 OC 门 限流电阻 560Ω J4J4-4 开门按钮2输入 开门按钮2 及应答 （贯通门用）光耦 8mAJ5-1 关门按钮2应答J5-2 24V 输出 J5-3 24V 地输出 OC 门 限流电阻 560Ω J5J5-4 关门按钮2输入 关门按钮2 及应答 （贯通门用）光耦 8mAJ6-1 开门延长按钮应答J6-2 24V 输出 J6-3 24V 输出地 OC 门 限流电阻 560Ω J6J6-4 开门延长按钮输入开门延长 按钮及应答 （可选功能）光耦8mAJ7-1 5V 输出 J7-2 RS232发送 J7-3 RS232接收 J7J7-4信号地RS232通讯RS232 电平P 编程接口M程序功能选择跳线J13-1 24V 输出地 J13-2 IC 卡使能输入 光耦 8mA J13-3 24V 输出地 J13J13-4 IC 设置使能输入 IC 卡控制光耦 8mAJ14-1 24V 输出地 J14-2 备用输入 光耦 8mA J14-3 24V 输出地 J14J14-4备用输入备用输入 光耦8mA续表2-1接口定义及规格三、程序功能3.1程序功能设置通过跳线3、跳线2、跳线1值选择程序，跳线D值选择有无一体机调试功能，转换时间3秒钟。
蓝光自动扶梯控制系统说明书swxx8-05.3-0602
5.线路板采用表贴焊接工艺，外型美观，出厂前经严格的检测，质量安全可靠。 6.电路板的设计与制造符合国家安全规范，产品具有很强的抗干扰能力。 7.控制器具有先进的CanBus可根据用户要求，与显示板进行通讯做成多种故障显示方 式。 8、系统具有多种运行方式可供选择，可根据要求任意设置。 9、控制器用单一电源AC18V或直流24V供电，最大限度为用户节约成本。
速运行状态，再经过设置的时间参数 2 仍无人进入停止状态，一旦有人立即投入运行。 E、 星三角方式 将两个检修插座都插入附加插头，将控制方式设为３，系统进入星三角方式。 F、星三角带休闲方式 将两个检修插座都插入附加插头，将控制方式设为４，系统进入星三角休闲为停止方式。
第1页
１.2 安全保护功能
1、安全回路保护 安全回路断开，电梯将立刻停止运行。 2、辅助接触器保护 系统可检测主回路接触器动作是否可靠。如发现异常（未吸合或粘连），将立刻停止电梯运行。 3、抱闸检测保护 通过抱闸接触器开关对抱闸的打开与闭合实时监测。当抱闸未按要求打开时，系统将禁止电梯 起动。 4、速度保护 提供足够的测速口，实现欠速、超速保护功能。 5、附加制动器保护功能。 提供附加制动器输出接口，具有附加制动器常开和常闭反馈检测。具有第二抱闸输出接口。 6、逆向进入保护功能 当休闲方式时，如有人从反向进入时，报警继电器输出，如果系统原来为停止状态，则系统按 原方向启动并运行 5S 以警告行人。
第三章 手持操作器液晶界面操作及参数说明 3.1概述 ---------------------------------------------------------------12 3.2键操作说明----------------------------------------------------------12 3.3液晶参数显示及设置说明----------------------------------------------13 3.4窗口及操作说明------------------------------------------------------17
扶梯参数说明
参数简介1、F0的功能码参数说明F0-00 密码设置出厂设定0000 最小单位 1设定范围0000～9999键盘操作密码设置：当此参数的值不是0时，设置的密码生效，断电上电后要进入参数菜单必须输入正确密码。
F0-01 梯类型出厂设定0 最小单位 1设定范围0、1扶梯的类型设置：0：自动扶梯1：自动人行道F0-02 控制方式出厂设定0 最小单位 1设定范围0、1、2、3扶梯控制方式的设置：0：无效1：Y△控制2：VVVF控制3：保留，参数不能设置为此值，会导致梯不能运行。
F0-03 保留出厂设定0 最小单位 1设定范围0、1、2此参数为系统保留参数，不要随便设置F0-04 参数更新出厂设定0 最小单位 1设定范围0、1、2参数重新初始化功能设置0：无效1、2：在检修或安全断开时，设置的为1或2后，断电重新上电后参数将会恢复出厂值。
F0-05 年设置出厂设定00 最小单位 1设定范围00～99当前日期年的设置F0-06 月设置出厂设定00 最小单位 1设定范围01～12当前日期月的设置F0-07 月设置出厂设定00 最小单位 1设定范围01～12当前时间日的设置F0-08 时设置出厂设定00 最小单位 1设定范围00～23当前时钟的时设置F0-09 时设置出厂设定00 最小单位 1设定范围00～59当前时钟的分设置2.、F1 的功能码参数说明F1-00 保留出厂设定0 最小单位 1设定范围0、1此参数保留F1-01 主机测速使能出厂设定 1 最小单位 1设定范围0、10：关闭主机测速功能1：使能主机测速功能，完成扶梯的超速和低速保护F1-02 扶手带测速使能出厂设定0 最小单位 1设定范围0、10：关闭扶手带速度检测功能1：使能扶手带速度检测，提供对扶手带的运行保护F1-03 梯级遗失检测使能出厂设定0 最小单位 1设定范围0、10：关闭梯级遗失检测功能1：使能在正常运行时检测有无梯级遗失功能F1-04 防逆转使能出厂设定0 最小单位 1设定范围0、10：关闭防逆转功能检测1：在装有防逆转开关有防逆转检测开关时，参数设置为1，使能逆转检测功能F1-05 安全制动器使能出厂设定0 最小单位 1设定范围0、10：关闭辅助安全制动器输出功能1：使能辅助安全制动器输出功能F1-06 保留出厂设定0 最小单位 1设定范围0、1此参数出厂默认设置为0，不要更改此参数的值F1-07 保留出厂设定0 最小单位 1设定范围0、1此参数出厂默认设置为0，不要更改此参数的值F1-08 保留出厂设定0 最小单位 1设定范围0、1此参数出厂默认设置为0，不要更改此参数的值F1-09 逆向进入运行出厂设定0 最小单位 1设定范围0、1当扶梯具有节能功能时，自动扶梯在空载的情况下以小于额定速度的任意速度停止或运行时，当有人从扶梯运行方向的逆向进入，此参数的功能就是是否启动扶梯运行一段时间用来提示乘客不能进入扶梯0：关闭逆向进入运行1：使能逆向进入运行F1-10 逆向进入运行出厂设定0 最小单位 1设定范围0、1此参数出厂默认设置为0，不要更改此参数的值3. F2的功能码说明F2-00 启动蜂鸣保持时间出厂设定 3.0 最小单位0.1设定范围00～9.9秒正常运行启动方向钥匙后，蜂鸣响一段时间警告后扶梯开始启动运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.1 基本功能
1) 自动加油润滑
系统通过设置自动加油时间，可以定时为扶梯添加润滑油。
2) 定时运行
通过设置自动开关梯时间，可以实现扶梯按时间带运行，用取消休闲和时间带运行输入口可立
即使扶梯投入运行。
3) 运行状态显示
可以通过两位数码管显示当前扶梯运行状态，故障代码（详见故障码节）。
2. 安装时，注意 PCB 不可承受过度外力，以免损坏，应远离导电材料、腐蚀性气体、易燃气体、金 属粉末、油雾、尘埃等场合。 3. 本产品输入口电压为直流 24V。输出分为两种：光耦输出——单路输出 24VDC，驱动电流<20mA； 继电器输出——交流 250VAC/5A 或者直流 30VDC/5A。
附录：故障代码说明................................................................................................................. 19
第一章 重要事项
1.1 安全相关说明
1. 本装置中高压板与主控板有交流 220V/110V 电压接入， 当您靠近或使用本装置时，需要时刻保 持高度警惕。
第六章 维护与保养...................................................................................................................18 6.1 维护与保养安全注意事项............................................................................................ 18 6.2 日常检查......................................................................................................................... 18 6.3 保修期............................................................................................................................. 18
第三章 主控板介绍.....................................................................................................................3 3.1 主控板外形及安装尺寸.................................................................................................. 3 3.2 端子定义.......................................................................................................................... 4 3.3 主控板接线图.................................................................................................................. 8
第四章 配套产品介绍.................................................................................................................8 4.1 高压接口板....................................................................................................................... 8 4.1.1 高压接口板外型.................................................................................................... 8 4.1.2 端子定义................................................................................................................. 9 4.1.3 与主控板连接......................................................................................................... 9 4.2 数码管显示板................................................................................................................... 9 4.2.1 数码显示板外型及安装尺寸.............................................................................. 10 4.2.2 端子定义............................................................................................................... 10 4.2.3 与主控板连接....................................................................................................... 11 4.3 LED 双色点阵 5X7 ........................................................................................................ 11 4.4 LED 双色点阵 16X16 .................................................................................................... 11
Elevator
BL2000-FTB-V3 自动扶梯控制系统
说明书
Elevator Control Sysห้องสมุดไป่ตู้em User Guide
目录
第一章 重要事项.........................................................................................................................1 1.1 安全相关说明.................................................................................................................. 1 1.2 使用环境.......................................................................................................................... 1
2. 为避免安装不正确带来的安全隐患，系统的安装、调试和维护必须由接受过必要的安全及产品 使用培训、并具备相应经验的专业人员完成。
3. 本装置的停机、启动或输入信号不能隔离危险电压，请在接触电气连线前，务必断开自动人行 道或自动扶梯的电源。
1.2 使用环境
1. 本安全装置须安装在自动扶梯或自动人行道的控制柜内，其使用环境必须满足： 1） 环境温度：-20℃ ~ +65℃； 2） 湿度：≤95%RH，无水珠凝结；
第五章 手持操作器操作及参数说明....................................................................................... 11 5.1 概述................................................................................................................................. 11 5.2 键操作说明..................................................................................................................... 12 5.3 液晶参数显示及设置说明............................................................................................. 13 5.3.1 主菜单................................................................................................................... 13 5.3.2 校验密码.............................................................................................................. 13 5.3.3 监视菜单及参数设置菜单.................................................................................. 13 5.3.4 保存参数.............................................................................................................. 17 5.3.5 设置密码.............................................................................................................. 17
