tr组件通用测试平台
5G毫米波TR组件设计
设计应用esign & ApplicationD5G毫米波TR组件设计Design of 5G millimeter-wave TR module陶长亚（1.电子信息测试技术安徽省重点实验室，安徽 蚌埠 2330062.中国电子科技集团公司第41研究所，安徽 蚌埠 2330063.中电科仪器仪表（安徽）有限公司，安徽 蚌埠 233006）摘 要：为了对5G毫米波通信信号进行测试，本文利用锁相技术、混频技术、滤波技术和功率控制技术设计出一种宽带毫米波TR组件，经过实际测试，所有指标都达到了设计要求。
并成功用于5G信号综合测试仪中，实现了5G频段24.25 GHz～30 GHz的通信信号测试。
关键词：TR组件 5G 毫米波 本振源基金项目：电子信息测试技术安徽省重点实验室项目，由安徽省“三重一创”项目资助，国家科技重大专项（2017ZX03001020）0 引言对于TR 组件的设计，已有很多人做了深入的研究[1-4]。
但是对于5 G 毫米波TR 组件研制的文献却很少。
5 G 通信信号具有毫米波、大带宽等的特点。
为了对5 G 信号进行测试，本文设计出一种5 G 毫米波TR 组件，并成功用于5 G 信号综合测试仪中，实现了5 G 频段 24.25 GHz ～30 GHz 的通信信号测试。
1 方案设计１．１ 设计指标频率范围：24.25 GHz ～30 GHz 功率输出范围：-90 dBm ～10 dBm 功率输出步进：1 dB 调制带宽：200 MHz 分析带宽：200 MHz作者简介：陶长亚（1975-），男，高级工程师。
研究方向：通信测量仪器的研究与开发。
通信地址：安徽省蚌埠市禹会区长征路726号电子第41研究所研发一部１．２ 设计方案本设计方案的原理框图如图1所示。
对于上行发射通道，中频基带模块产生的0.25 GHz ～6 GHz 中频基带信号通过开关选择，经过衰减、放大等功率调整与 12 GHz 点频低相噪本振2次谐波混频获得24.25 GHz ～ 30 GHz 的5G 通信频段信号，经过滤波、功率调整后发射出去。
TR组件测试系统的检定新方法

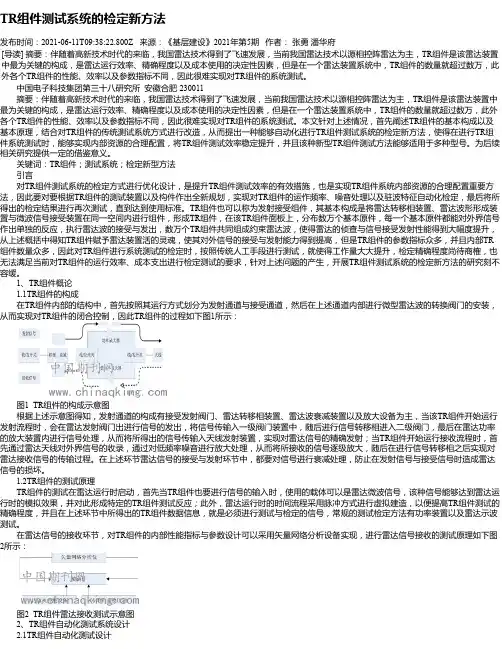

TR组件测试系统的检定新方法发布时间：2021-06-11T09:38:22.800Z 来源：《基层建设》2021年第5期作者：张勇潘华府[导读] 摘要：伴随着高新技术时代的来临，我国雷达技术得到了飞速发展，当前我国雷达技术以源相控阵雷达为主，TR组件是该雷达装置中最为关键的构成，是雷达运行效率、精确程度以及成本使用的决定性因素，但是在一个雷达装置系统中，TR组件的数量就超过数万，此外各个TR组件的性能、效率以及参数指标不同，因此很难实现对TR组件的系统测试。
中国电子科技集团第三十八研究所安徽合肥 230011 摘要：伴随着高新技术时代的来临，我国雷达技术得到了飞速发展，当前我国雷达技术以源相控阵雷达为主，TR组件是该雷达装置中最为关键的构成，是雷达运行效率、精确程度以及成本使用的决定性因素，但是在一个雷达装置系统中，TR组件的数量就超过数万，此外各个TR组件的性能、效率以及参数指标不同，因此很难实现对TR组件的系统测试。
本文针对上述情况，首先阐述TR组件的基本构成以及基本原理，结合对TR组件的传统测试系统方式进行改造，从而提出一种能够自动化进行TR组件测试系统的检定新方法，使得在进行TR组件系统测试时，能够实现内部资源的合理配置，将TR组件测试效率稳定提升，并且该种新型TR组件测试方法能够适用于多种型号。
为后续相关研究提供一定的借鉴意义。
关键词：TR组件；测试系统；检定新型方法引言对TR组件测试系统的检定方式进行优化设计，是提升TR组件测试效率的有效措施，也是实现TR组件系统内部资源的合理配置重要方法，因此要对要根据TR组件的测试装置以及构件作出全新规划，实现对TR组件的运作频率、噪音处理以及驻波特征自动化检定，最后将所得出的检定结果进行再次测试，直到达到使用标准。
TR组件也可以称为发射接受组件，其基本构成是将雷达转移相装置、雷达波形形成装置与微波信号接受装置在同一空间内进行组件，形成TR组件，在该TR组件面板上，分布数万个基本原件，每一个基本原件都能对外界信号作出单独的反应，执行雷达波的接受与发出，数万个TR组件共同组成约束雷达波，使得雷达的侦查与信号接受发射性能得到大幅度提升，从上述概括中得知TR组件赋予雷达装置活的灵魂，使其对外信号的接受与发射能力得到提高，但是TR组件的参数指标众多，并且内部TR 组件数量众多，因此对TR组件进行系统测试的检定时，按照传统人工手段进行测试，就使得工作量大大提升，检定精确程度尚待商榷，也无法满足当前对TR组件的运行效率、成本支出进行检定测试的要求，针对上述问题的产生，开展TR组件测试系统的检定新方法的研究刻不容缓。
TR组件自动测试系统设计

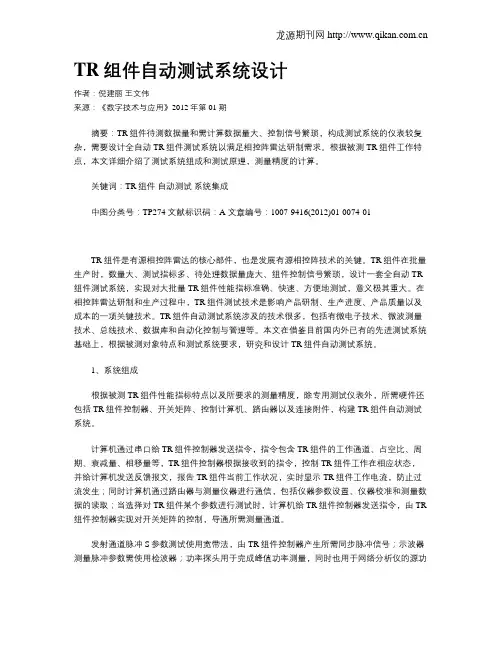

TR组件自动测试系统设计作者：倪建丽王文伟来源：《数字技术与应用》2012年第01期摘要：TR组件待测数据量和需计算数据量大、控制信号繁琐，构成测试系统的仪表较复杂，需要设计全自动TR组件测试系统以满足相控阵雷达研制需求。
根据被测TR组件工作特点，本文详细介绍了测试系统组成和测试原理，测量精度的计算。
关键词：TR组件自动测试系统集成中图分类号：TP274 文献标识码：A 文章编号：1007-9416(2012)01-0074-01TR组件是有源相控阵雷达的核心部件，也是发展有源相控阵技术的关键。
TR组件在批量生产时，数量大、测试指标多、待处理数据量庞大、组件控制信号繁琐，设计一套全自动TR 组件测试系统，实现对大批量TR组件性能指标准确、快速、方便地测试，意义极其重大。
在相控阵雷达研制和生产过程中，TR组件测试技术是影响产品研制、生产进度、产品质量以及成本的一项关键技术。
TR组件自动测试系统涉及的技术很多，包括有微电子技术、微波测量技术、总线技术、数据库和自动化控制与管理等。
本文在借鉴目前国内外已有的先进测试系统基础上，根据被测对象特点和测试系统要求，研究和设计TR组件自动测试系统。
1、系统组成根据被测TR组件性能指标特点以及所要求的测量精度，除专用测试仪表外，所需硬件还包括TR组件控制器、开关矩阵、控制计算机、路由器以及连接附件，构建TR组件自动测试系统。
计算机通过串口给TR组件控制器发送指令，指令包含TR组件的工作通道、占空比、周期、衰减量、相移量等，TR组件控制器根据接收到的指令，控制TR组件工作在相应状态，并给计算机发送反馈报文，报告TR组件当前工作状况，实时显示TR组件工作电流，防止过流发生；同时计算机通过路由器与测量仪器进行通信，包括仪器参数设置、仪器校准和测量数据的读取；当选择对TR组件某个参数进行测试时，计算机给TR组件控制器发送指令，由TR 组件控制器实现对开关矩阵的控制，导通所需测量通道。
TR组件
滤波器
• 滤波器是一种用来消除干扰杂讯的器件。即对特定频 率的频点或该频点以外的频率进行有效滤除的电路。
滤波器的技术指标通常有以下几项： •1) 截止频率 •2) 频率范围和带宽 •3) 通带内插入损耗 •4) 回波损耗 •5) 波纹 •6) 带外衰减 •7) 形状系数 •8) 寄生通带 •9) 品质因素 •10) 插入相移和时延频率特性
滤波器类型及其特点
•
声表面波滤波器 声表面波是指声波在弹性体表面的传播，这个波被称为弹性声表面波。声表面波的传播速度 比电磁波的速度约小10万倍。声表面波滤波器是采用石英晶体、压电陶瓷等压电材料，利用 其压电效应和声表面波传播的物理特性而制成的一种滤波专用器件，广泛应用于电视机及录 像机中频电路中，以取代LC中频滤波器，使图像、声音的质量大大提高。 声表滤波器、声表谐振器，是在压电基片材料表面产生并传播、且其振幅随深入基片本材料 的深度增加而迅速减少的的弹性波。声表面波(SAW)是传播于压电晶体表面的机械波，其声 速仅为电磁波速的十万分之一，传播衰耗很小。
拓扑结构
• 微波数字衰减器常用的拓扑结构有开关型、T 型、桥T型、π 型等。不同的拓扑结构在不同 衰减位的表现是不同的，有的拓扑结构在实 现小衰减量时性能很好，有些则比较适合用 于实现较大衰减量。设计多位数字衰减器时， 需要权衡选择。 各种拓扑结构如下图所示：
(a) T型 (b) PI型
(c)桥T型
相控阵雷达T/R 组件
小组成员： 陈建峰 郭凤英 范小龙 李旭 吴建星 吴迎春 韦晨君
主要内容：
一、相控阵雷达T/R组件概述
T/R组件的概念 T/R组件的背景意义 T/R组件的主要指标
混频器 振荡器 环形器 隔离器 开关电路 低噪声放大器 衰减器 移相器 功率放大器 微波限幅器 滤波器
TR组件测试技术应用
T/R组件测试技术应用
T/R组件是具有射频发射和接收功能的组件，内部包含发射通道和接收通道，由外部控制信号控制T/R组件是工作在发射状态还是接收状态，典型的控制信号是一个具有一定脉宽的周期信号，高电平控制T/R组件工作在发射状态，低电平控制T/R组件工作在接收状态，一个脉冲周期内，T/R组件实施一次发射和一次接收。
T/R组件的主要参数有发射功率、发射脉冲参数、通道增益、移相精度、接收噪声系数等。
T/R组件作为相控阵雷达的核心，主要应用于预警雷达、火控雷达、星载雷达等电子信息装备。
未来的T/R组件将朝着多功能、大功率的方向发展，并可以向电子对抗、敌我识别等领域发展。
对T/R组件进行具体应用时，需要通过对T/R组件相关指标的精确测量，才能判断天线是否符合应用要求。
T/R组件测试可以对T/R组件的若干参数进行自动测量，并实现数据记录处理、数据传输、误差修正、故障诊断等。
天线测试可分为单T/R组件测试、T/R阵列测试等，测试方式上有手动测试和自动测试两种。
典型的T/R组件测试系统以矢量网络分析以为核心，配置微波信号源、微波频谱仪、微波噪声系数测试仪、功率计、数字存储示波器、程控直流电源、系统软件和计算机等组成。
T/R组件测试技术紧跟T/R组件技术发展的步伐，T/R组件测试对相控阵雷达及其相关应用领域的科学研究起到了不可忽视的重要作用。
T/R组件测试技术在通信等领域具有广泛的应用前景。
（提供测试系统单位：中国电子科技集团41所）。
宽频带TR组件测试系统校准技术研究

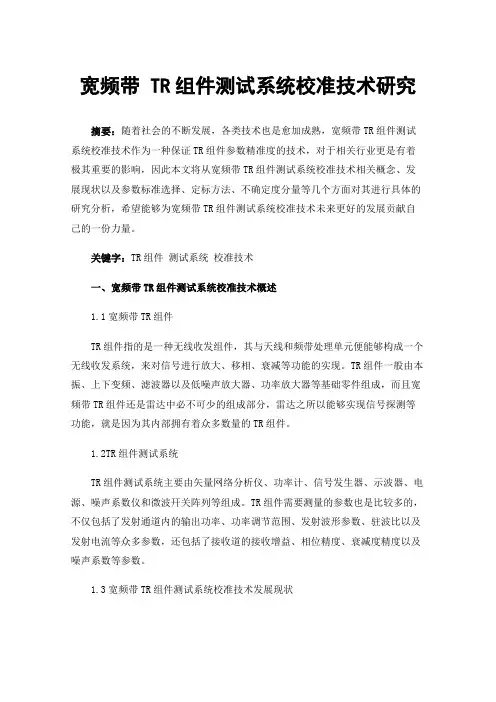

宽频带 TR组件测试系统校准技术研究摘要：随着社会的不断发展，各类技术也是愈加成熟，宽频带TR组件测试系统校准技术作为一种保证TR组件参数精准度的技术，对于相关行业更是有着极其重要的影响，因此本文将从宽频带TR组件测试系统校准技术相关概念、发展现状以及参数标准选择、定标方法、不确定度分量等几个方面对其进行具体的研究分析，希望能够为宽频带TR组件测试系统校准技术未来更好的发展贡献自己的一份力量。
关键字：TR组件测试系统校准技术一、宽频带TR组件测试系统校准技术概述1.1宽频带TR组件TR组件指的是一种无线收发组件，其与天线和频带处理单元便能够构成一个无线收发系统，来对信号进行放大、移相、衰减等功能的实现。
TR组件一般由本振、上下变频、滤波器以及低噪声放大器、功率放大器等基础零件组成，而且宽频带TR组件还是雷达中必不可少的组成部分，雷达之所以能够实现信号探测等功能，就是因为其内部拥有着众多数量的TR组件。
1.2TR组件测试系统TR组件测试系统主要由矢量网络分析仪、功率计、信号发生器、示波器、电源、噪声系数仪和微波幵关阵列等组成。
TR组件需要测量的参数也是比较多的，不仅包括了发射通道内的输出功率、功率调节范围、发射波形参数、驻波比以及发射电流等众多参数，还包括了接收道的接收增益、相位精度、衰减度精度以及噪声系数等参数。
1.3宽频带TR组件测试系统校准技术发展现状我国大多数企业在以往对TR组件测试系统进行校准时通常采用的都是传统的校准方式，一般情况下都是对单个设备进行单独的计量校准或者是检查维修其硬件设施，这样不仅效率低下，而且还无法保证校准结果的可靠性。
而随着相关技术的不断成熟，宽频带TR测试系统也拥有了更新的校准技术，不仅不需要浪费太多的人力资源，还能够在保证校准结果可靠性的基础上提高校准效率，对于TR组件测试系统相关行业有着重要的推动作用。
二、宽频带TR组件测试系统校准技术宽频带TR组件测试系统校准技术不仅可以对TR测试系统中的脉冲峰值功率、连续波和脉冲状态下的相位、驻波、幅度等参数进行校准，还可以对噪声系数和波形参数等进行校准，能够从根本上确保TR组件各个参数的精准性，为TR组件投入应用中提供了可靠的安全保证。
TR组件通用测试平台
T/R组件通用测试平台T/R组件通用测试平台是基于通用、开放式的软/硬件平台，集成了T/R组件测试共性。
整个平台采用标准工业总线为系统控制总线，同时支持GPIB、LAN、VXI、PXI和LXI等总线的台式和模块化仪器，专用接口设备实现被测T/R组件与硬件测试平台的连接，所有硬件设备全部集成在两个标准的1.6米机柜中；系统软件是基于通用软件平台TestCenter的开发的用于T/R组件测试的实用化程序，包括系统搭建、测试程序生成、系统校准、测试程序运行和后级数据处理五大功能，针对具体被测T/R组件，应用该平台组建的测试系统，只需对被测T/R组件进行一次连接，就能够完成其发射状态和接收状态几乎所有参数。
主要特点? ● 支持不同厂家不同公司多种型号标准接口台式仪器；? ● 支持标准总线模块化仪器；? ● 具有自动测量的功能；? ● 具有测试程序开发、调试、运行和管理功能；? ● 具有测试结果分析、存取、显示和报表输出功能；? ● 具有波形参数测试功能；? ● 具有频谱参数测试功能；? ● 具有网络参数测试功能；? ● 具有功率参数测试功能；● 支持不同厂家不同公司多种型号标准接口台式仪器该平台可通过GPIB总线对中国电科41所、Agilent公司及其它公司的通用测试仪器进行控制，实现测试功能。
● 支持标准总线模块化仪器该平台可通过VXI总线、PXI总线、PXI总线对各种总线的模块化仪器进行控制，实现测试功能。
● 具有自动测量的功能鼠标左键点击右图“测试任务执行”窗口中工具栏的“ ”图标，运行自动测量程序，自动测量将自动地将所有测试参数依次测量，无需人工参与。
● 具有测试程序开发、调试、运行和管理功能在“测试程序维护”窗口，通过配置不同的仪器状态，实现测试程序的开发，并在此窗口下可以进行调试、运行和管理测试程序。
● 具有测试结果分析、存取、显示和报表输出功能在“后级处理”窗口中，可以对测试的数据进行分析、存取和显示，并实现报表输出功能，如上图所示。
TR组件
2.精度：这是衡量一个信号隔离变送器质量的标尺。业内一般能 做到量程±0.2[%]。个别品牌如M-SYSTEM 、ACI等能做到 ±0.1[%]。 3温度系数：表示隔离器等仪表在环境温度发生变化时，精度的 变化情况。 大多情况下用百分数表示（也有用单位250ppm/K表 示的），如：M-SYSTEM温度系数±0.015[%]/℃（相当于 150ppm/K）。 4.响应时间：表征信号隔离器的反应速度。 5.绝缘电阻：内部电源与外壳之间隔离直流作用的数值化表征。 6.负载电阻：反映了信号隔离器的带载能力。
隔离器主要技术参数
1.隔离强度：也叫隔离能力、耐压强度或测试耐压，这是 衡量信号隔离器的主要参数之一。单位：伏特@1分钟。它 指的是输入与输出，输入与电源，输出与电源之间的耐压 能力。它的数值越大说明耐压能力越好，隔离能力越强， 滤波性能越高。一般的，这种耐压测试是通过一次性样品 的耐压检验来确定的。
移相器实物图
移相器指标
• • • • • • • 移相精度 相移量 承受功率 插入损耗 输入驻波比 工作频带 动作时间
移相器的分类
• 电控移相器主要有模 拟式、数字式和模拟 -数字式。其具体分 类如右图所示。
四种常用移相器
θ
θ′
开关线型
加载线型
− jBn
− jBn
− jBn
− jX n
− jX n
滤波器
• 滤波器是一种用来消除干扰杂讯的器件。即对特定频 率的频点或该频点以外的频率进行有效滤除的电路。 滤波器的技术指标通常有以下几项： •1) 截止频率 •2) 频率范围和带宽 •3) 通带内插入损耗 •4) 回波损耗 •5) 波纹 •6) 带外衰减 •7) 形状系数 •8) 寄生通带 •9) 品质因素 •10) 插入相移和时延频率特性
结构功能一体化TR组件关键电路设计
结构功能一体化TR组件关键电路设计姚明;何庆强;赵青【摘要】The design schemes of key circuits of a Ka-band TR module incorporating structure and function were proposed, including multi-channel multi-function RF chip design, sub-array layout design, RF vertical interconnection design, power divider network design, RF and LF sockets design. These design schemes facilitate the integration of active chip circuits, passive networks, liquid cooling micro-channels and patch antenna of the TR module on a 25-layer low-temperature co-fired ceramic (LTCC) board, thus high-density design of the TR module is achieved.%针对Ka频段结构功能一体化TR(Transmitter and Receiver)组件的研制,给出了关键电路的设计方案,包括多通道多功能射频芯片设计、子阵电路布局、射频垂直互联设计、功分网络设计、射频和低频接口设计等.这些方案有利于将TR组件的芯片有源电路、无源网络、液冷散热微流道以及贴片天线共同一体化集成在一个25层的低温共烧陶瓷(LTCC)基板上,从而实现TR组件的高密度设计.【期刊名称】《电子元件与材料》【年(卷),期】2018(037)003【总页数】5页(P88-92)【关键词】TR组件;Ka频段;有源相控阵;结构功能一体化;关键电路设计;低温共烧陶瓷【作者】姚明;何庆强;赵青【作者单位】中国西南电子技术研究所,四川成都 610036;中国西南电子技术研究所,四川成都 610036;中国西南电子技术研究所,四川成都 610036【正文语种】中文【中图分类】TN722随着新一代机载平台对导航、通信等多种功能系统需求的不断增长，机载天馈系统的种类、数量、体积、质量也在不断增加。
多TR组件并行测试实现的难点及解决思路
T/R组件测试漫谈：多T/R组件并行测试实现的难点及解决思路来源：中电仪器作者：丁志钊胡宝刚天下武功，唯快不破。
在保证安全的基础上尽可能提高测试效率也是T/R组件测试领域不变的追求和目标。
当然，提高测试效率的方法有很多，例如提高测试仪器仪表的性能（提高扫描速度和增加测试功能等）、简化连接和校准过程以及优化测试程序和工艺等。
还有没有其它办法呢？那就是并行测试，这也是当今自动测试技术领域发展的重要趋势和方向之一。
所谓并行测试就是充分利用测试仪器和测试通道等资源，按照一定的调度规划同时执行多个测试任务，从而提高测试效率。
目前T/R组件测试大多采用串行顺序测试的模式，即执行完一个测试任务，再启动另一个测试任务，直至完成测试。
这相当于要求几个人累计完成1千米的跑步，现在采用的是接力跑模式，为什么不能根据每个人的能力一起跑呢？岂不是更快？多T/R组件并行测试模式就是在同一时刻，不同的T/R组件以多线程的方式执行不同的测试任务，测试任务之间所需的仪器和通道并不冲突。
1、并行测试难点不同于数字和低频测试仪器，当今射频微波测试仪器自身的测试通道还比较少，一般也只能完成某一类性能参数的测试。
在此基础上，多T/R组件并行测试实现还是一个比较棘手的问题。
概况来讲，主要包括如下几个方面的问题：（1）测试资源竞争和死锁问题测试资源竞争问题：在执行过程中多个测试任务需要同时访问一个资源所引起的问题，例如都需要矢量网络分析仪怎么处理？死锁问题：多个测试任务互相等待对方释放自己所需资源，从而导致这些测试都无法继续运行的问题。
（2）多线程测试任务管理问题并行测试是多线程执行模式，这就出现了如何对这些测试任务进行全生命周期有效管理的问题。
如何按照次序启动测试？如何暂停测试？如何继续测试？如何中止测试？如何同步测试？如何将进度跨线程报告给主界面线程？这就好比自己干管好自己就行了，但是一个团队干活就有团队管理和建设的问题。
（3）并行测试任务调度规划生成问题当然，可以依靠人工拍脑袋的方式生成并行测试任务调度规划，但是，测试任务发生变化怎么办？测试对象发生变化怎么办？如果都靠拍脑袋不是不行，但是很难，这就产生了并行测试任务调度规划自动生成这一难题。
TR组件
开关电路
一般称为天线收发模块应用在收发器，其功能是在发送状态将天 线和发射器进行连接，而在接受状态时，将天线与接收器进行连 接。
PIN 二极管作为一个基本单元在这些开关中的使用时，他们就 会比电子 - 机械开关提供更高的可靠性，更好的机械强度和更 快的开关速度。
PIN二极管开关电路技术指标
插入损耗和隔离度：PIN管实际存在一定数值的电抗和损耗电阻， 因此开关在导通时衰减不为零，成为正向插入损耗，开关在断开时 其衰减也非无穷大，成为隔离度。二者时衡量开关的主要指标，一 般希望插入损耗小，而隔离度大。
隔离器基本原理
隔离器是一种采用线性光耦隔离原理 , 将输入信号进行转换 输出。输入 , 输出和工作电源三者相互隔离 , 特别适合与需要 电隔离的设备仪表配用。 隔离器又名信号隔离器 , 是工业控制系统中重要组成部分。
隔离器主要技术参数
1. 隔离强度：也叫隔离能力、耐压强度或测试耐压，这是 衡量信号隔离器的主要参数之一。单位：伏特 @1 分钟。它 指的是输入与输出，输入与电源，输出与电源之间的耐压 能力。它的数值越大说明耐压能力越好，隔离能力越强， 滤波性能越高。一般的，这种耐压测试是通过一次性样品 的耐压检验来确定的。
• 理论分析以单节限幅电 路为基础 ,单节二极管并
联时的等效电路图如图
1所示。其中: Cj、Rf为 PIN限幅二极管的高阻、 低阻状态时的等效元件; Z0、L分别是传输线的特 性阻抗和二极管两端的 等效电感 ,Z0 =50Ω。
微波限幅器主要参数定义
1.限幅电平：限幅器开始限幅时的功率值。 2.插入损耗：输入电平低于门限电平时输入信号 损耗，一般在-10dBm下测试。 3.承受功率：能承受的最大输入功率（脉冲功率， 脉冲平均功率，连续波功率）。 4.恢复时间：以输入脉冲终止开始，到限幅器损 耗比插入损耗大3dB为止的时间。
中国电子科技集团公司第二十六研究所_企业报告(业主版)
*按近 1 年项目金额排序，最多展示前 10 记录。
（4）货币处理专用设备（1）
本报告于 2023 年 02 月 17 日 生成
4/17
重点项目
项目名称
中标单位
中标金额（万元） 公告时间
TOP1
中国电子科技集团公司第二十六 重庆华源号科技有 研究所贴片机项目中标结果公告 限公司
229.7
2022-05-26
中标单位
中标金额（万元） 公告时间
中电科思仪科技股 份有限公司
\
2022-11-01
*按近 1 年项目金额排序，最多展示前 10 记录。
二、采购效率
2.1 节支率分析
中国电子科技集团公司第二十六研究所近 1 年项目月度节支率在 0%~0%之间浮动。从地区来看，节 支率表现出较强的行业差异性，信息技术咨询服务、机械设备、通信设备等节支率相对较高。 近 1 年(2022-03~2023-02)：
近 1 年中国电子科技集团公司第二十六研究所的招标采购项目较为主要分布于信息技术咨询服务 机 械设备 通信设备行业，项目数量分别达到 6 个、4 个、3 个。其中信息技术咨询服务 通信设备 货 币处理专用设备项目金额较高，分别达到 3616.93 万元、1379.06 万元、229.70 万元。 近 1 年(2022-03~2023-02)：
电感绕制等项目中标公告
子有限公司
中国电子科技集团公司第二十六 研究所微波测试屏蔽设施项目中 标结果公告
航天长屏科技有限 公司
26 所开关、控制板、光纤陀螺仪、 重 庆 全 光 通 信 技 术
晶体等项目中标公告
有限公司
841.0 538.0
0.1
2023-01-11 2022-11-08 2023-01-10
TR组件S参数自动测试软件的设计和应用
TR组件S参数自动测试软件的设计和应用李为玉【摘要】To automatically test the TR components S-parameter, a testing system is designed for receiving and transmitting S-parameter. The VISA-COM and SCPI command are used for programming of the instrument. The method for automatically testing TR component s phase shift and attenuation in pulse condition is elaborated emphatically. The design of the TR component phase shift data processing software is introduced. The testing method was applied to the automated testing of the active phased array antenna successfully. The application of matching phase automated testing system for the active phased array antenna is also discussed. This automatic testing technology has the accurate, rapid and convenient characteristics, and has achieved a good result in practical engineering application.%为了实现TR组件S参数测试的自动化,分别建立了接收和发射S参数自动测试系统,使用VISA-COM和SCPI命令对仪器进行编程,重点阐述了在脉冲状态下实现TR组件移相和衰减全自动化测试的方法,并介绍了TR组件移相数据处理软件的设计.该方法在有源相控阵天线的自动化测试上得到成功应用,论述了在有源相控阵天线配相自动化测试系统的应用情况.该自动化测试技术具有准确方便快速等特点,在工程实践中取得了良好的效果.【期刊名称】《现代电子技术》【年(卷),期】2012(035)013【总页数】3页(P123-125)【关键词】TR组件;脉冲测试;VISA-COM;有源相控阵天线测试【作者】李为玉【作者单位】中航雷达与电子设备研究院质量管理部,江苏无锡214063【正文语种】中文【中图分类】TN957.51-340 引言随着有源相控阵雷达的发展，TR组件测试技术和有源相控阵测试的应用前景越来越广泛。
一种八通道TR组件印制板AOI检测方法与流程
一种八通道TR组件印制板AOI检测方法与流程1. 引言印制板组装中的测试和检测是确保最终产品质量的关键环节之一。
特别是对于使用了八通道TR（Through-hole Reflow）组件的印制板，在进行自动光学检测（AOI）时，往往存在一些挑战。
本文将介绍一种针对八通道TR组件印制板的AOI检测方法与流程，旨在提高检测效率和准确性。
2. 检测目标和挑战八通道TR组件在印制板上的安装位置和焊接质量对于整体电路性能至关重要。
因此，在AOI检测中需要关注以下几个目标和挑战：•确保八通道TR组件的正确位置和方向；•检测焊接是否完全、准确；•检测焊接引脚的短路和开路情况；•检测焊接质量，如焊接过量或不足；•提高检测效率，减少漏检和误检的情况。
3. 检测方法基于上述目标和挑战，我们提出了一种八通道TR组件印制板AOI检测方法。
该方法主要包括以下几个步骤：3.1 印制板准备在进行AOI检测之前，需要对印制板进行准备工作。
首先，将印制板上的八通道TR组件焊接完成，并确保焊接质量良好。
其次，清理印制板表面，确保其干净无灰尘。
3.2 AOI设备设置将八通道TR组件印制板放置在AOI设备上，并进行相关设置。
包括选择八通道TR组件的检测算法，设置焊接引脚的位置和规格，以及确定其他检测参数。
3.3 AOI检测过程启动AOI设备，开始进行八通道TR组件印制板的自动光学检测。
该过程涉及以下几个步骤：1.检测组件位置和方向：通过图像处理算法，检测八通道TR组件是否安装在正确的位置和方向上。
2.检测焊接完整性：通过图像处理和配准技术，检测焊接是否完全、准确。
缺陷包括焊接不完整、焊点不存在等。
3.检测焊接引脚短路和开路：通过图像处理和电路连通性分析，检测焊接引脚是否存在短路或开路情况。
4.检测焊接质量：通过图像处理和形态学分析，检测焊接质量，如焊接过量或不足。
3.4 检测结果分析AOI检测完成后，根据设备输出的图像和数据，进行检测结果的分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
T/R组件通用测试平台T/R组件通用测试平台是基于通用、开放式的软/硬件平台，集成了T/R组件测试共性。
整个平台采用标准工业总线为系统控制总线，同时支持GPIB、LAN、VXI、PXI和LXI等总线的台式和模块化仪器，专用接口设备实现被测T/R组件与硬件测试平台的连接，所有硬件设备全部集成在两个标准的1.6米机柜中；系统软件是基于通用软件平台TestCenter的开发的用于T/R组件测试的实用化程序，包括系统搭建、测试程序生成、系统校准、测试程序运行和后级数据处理五大功能，针对具体被测T/R组件，应用该平台组建的测试系统，只需对被测T/R组件进行一次连接，就能够完成其发射状态和接收状态几乎所有参数。
主要特点● 支持不同厂家不同公司多种型号标准接口台式仪器；● 支持标准总线模块化仪器；● 具有自动测量的功能；● 具有测试程序开发、调试、运行和管理功能；● 具有测试结果分析、存取、显示和报表输出功能；● 具有波形参数测试功能；● 具有频谱参数测试功能；● 具有网络参数测试功能；● 具有功率参数测试功能；● 支持不同厂家不同公司多种型号标准接口台式仪器该平台可通过GPIB总线对中国电科41所、Agilent公司及其它公司的通用测试仪器进行控制，实现测试功能。
● 支持标准总线模块化仪器该平台可通过VXI总线、PXI总线、PXI总线对各种总线的模块化仪器进行控制，实现测试功能。
● 具有自动测量的功能鼠标左键点击右图“测试任务执行”窗口中工具栏的“ ”图标，运行自动测量程序，自动测量将自动地将所有测试参数依次测量，无需人工参与。
● 具有测试程序开发、调试、运行和管理功能在“测试程序维护”窗口，通过配置不同的仪器状态，实现测试程序的开发，并在此窗口下可以进行调试、运行和管理测试程序。
● 具有测试结果分析、存取、显示和报表输出功能在“后级处理”窗口中，可以对测试的数据进行分析、存取和显示，并实现报表输出功能，如上图所示。
● 具有波形参数测试功能在该平台上集成了数字存储示波器，能够对信号的时域参数进行测试。
● 具有频谱参数测试功能在该平台上集成了AV4033频谱分析仪，能够在30Hz～26.5GHz的频率范围内，对T/R组件收发状态下的杂波、谐波等频谱特性进行测量。
● 具有网络参数测试功能在该平台上集成了脉冲矢量网络分析仪，能够在45MHz～20GHz的频率范围内，对T/R组件收发状态下的S参数进行测量。
● 具有功率参数测试功能在该平台上集成了微波功率计，能够在10MHz～20GHz的频率范围内，对T/R组件功率参数进行测量。
典型应用及示例如图所示，为一典型的T/R组件测试的连接框图。
1)主控计算机对测试仪器和T/R组件的状态控制，对T/R组件的测试，并对测试结果进行分析、处理，进行报表输出；2)AV1761、AV1792、AV1793电源负责为T/R组件供电；3)矢量网络分析仪对T/R组件收发状态下的S参数进行测试；4)频谱分析仪器对T/R组件的频谱特性进行测试；5)功率计和示波器对T/R组件的功率参数和波形参数进行测试；6)噪声系数测试仪对T/R组件接收状态下的噪声系数进行测试；7)万用表负责对T/R组件的供电特性进行监控；8)射频接口装置负责系统与T/R组件的测试通道切换。
