PCB 单面板和双面板驳图技巧

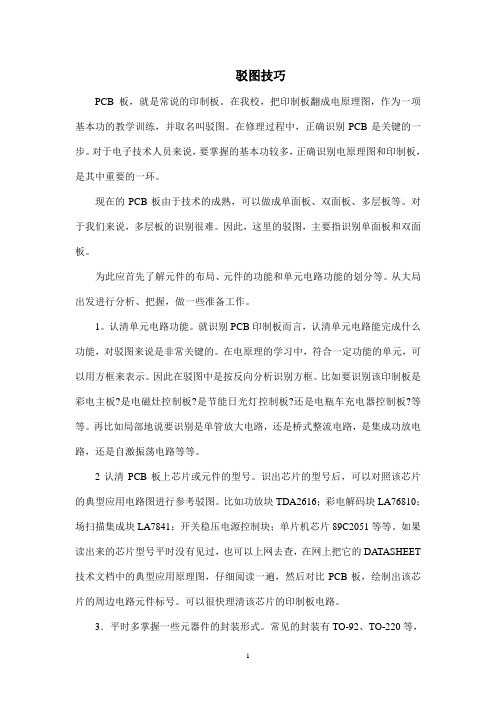

PCB 板，就是常说的印制板。在我校，把印制板翻成电原理图，作为一项基本功的教学训练，并取名叫驳图。在修理过程中，正确识别PCB 是关键的一步。对于电子技术人员来说，要掌握的基本功较多，正确识别电原理图和印制板，是其中重要的一环。

现在的PCB 板由于技术的成熟，可以做成单面板、双面板、多层板等。对于我们来说，多层板的识别很难。因此，这里的驳图，主要指识别单面板和双面板。

为此应首先了解元件的布局、元件的功能和单元电路功能的划分等。从大局出发进行分析、把握，做一些准备工作。

1。认清单元电路功能。就识别PCB 印制板而言，认清单元电路能完成什幺功能，对驳图来说是非常关键的。在电原理的学习中，符合一定功能的单元，可以用方框来表示。因此在驳图中是按反向分析识别方框。比如要识别该印制板是彩电主板?是电磁灶控制板?是节能日光灯控制板?还是电瓶车充电器控制板?等等。再比如局部地说要识别是单管放大电路，还是桥式整流电路，是集成功放电路，还是自激振荡电路等等。
