第20讲--2015-05-19 阀门简介-徐小伟
截止阀
4、对焊阀门两端各带100mm袖管，材质与管道材质 相同，厂家在出厂前焊接完毕。
5、手动操作的截止阀，在最大压差下，手轮（扳手） 启闭阀门的力不大于350N，且拆换时不影响阀门密封。
6、有传动机构的阀门，有表示开度指示机构和阀瓣 在全开和全关位置的限位机构。
蝶阀在操作装置（手轮、齿 轮装置、驱动器）和阀杆之间安 装有安全销。
侧顶装式
蝶阀
调节蝶阀：机构和不锈钢蝶阀一致，在执行机构方 面， 首选单作用弹簧复位执行机构，ESD阀门不容许采用双作 用执行机构。
因为：工艺要求此阀门在电信号或气信号出现故障时所 处的状态，如果工艺要求“故障”时阀门处于关状态，建 议采用单作用气开阀，如果要求“故障”时阀门处于开状 态，建议采用单作用气关阀，理由：安全、节约能源；如 果“故障”时工艺对要求阀门开关状态要求不高，建议采 用双作用执行机构，理由：维护量小，成本低。
2.低压阀：公称压力 PN≤1.6Mpa 的阀门（包括 PN≤1.6MPa 的钢阀）
3.中压阀：公称压力 PN2.5—6.4MPa 的阀门。 4.高压阀：公称压力 PN10.0—80.0MPa 的阀门。 5.超高压阀：公称压力 PN≥100.0MPa 的阀门。
阀门简介
六、根据阀门工作时的介质温度可分：
1.截门形:关闭件沿着阀座中心移动； 2.闸门形:关闭件沿着垂直阀座中心移动； 3.旋塞和球形:关闭件是柱塞或球，围绕本身 的中心线旋转； 4.旋启形:关闭件围绕阀座外的轴旋转； 5.碟形:关闭件的圆盘，围绕阀座内的轴旋转； 6.滑阀形:关闭件在垂直于通道的方向滑动。
阀门简介
三、按用途，根据阀门的不同用途可分：
低温不锈钢蝶阀为侧顶装式、三偏心结构、地扭矩、双向 密封阀座、延长阀杆，带袖管，阀芯和阀座可在线维护。

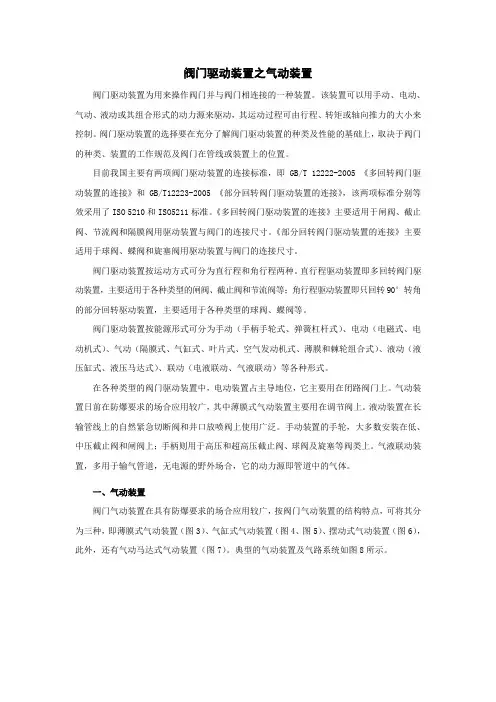

阀门驱动装置之气动装置
阀门驱动装置之气动装置阀门驱动装置为用来操作阀门并与阀门相连接的一种装置。
该装置可以用手动、电动、气动、液动或其组合形式的动力源来驱动，其运动过程可由行程、转矩或轴向推力的大小来控制。
阀门驱动装置的选择要在充分了解阀门驱动装置的种类及性能的基础上，取决于阀门的种类、装置的工作规范及阀门在管线或装置上的位置。
目前我国主要有两项阀门驱动装置的连接标准，即GB/T 12222-2005 《多回转阀门驱动装置的连接》和GB/T12223-2005 《部分回转阀门驱动装置的连接》，该两项标准分别等效采用了ISO 5210和ISO5211标准。
《多回转阀门驱动装置的连接》主要适用于闸阀、截止阀、节流阀和隔膜阀用驱动装置与阀门的连接尺寸。
《部分回转阀门驱动装置的连接》主要适用于球阀、蝶阀和旋塞阀用驱动装置与阀门的连接尺寸。
阀门驱动装置按运动方式可分为直行程和角行程两种。
直行程驱动装置即多回转阀门驱动装置，主要适用于各种类型的闸阀、截止阀和节流阀等；角行程驱动装置即只回转90°转角的部分回转驱动装置，主要适用于各种类型的球阀、蝶阀等。
阀门驱动装置按能源形式可分为手动（手柄手轮式、弹簧杠杆式）、电动（电磁式、电动机式）、气动（隔膜式、气缸式、叶片式、空气发动机式、薄膜和棘轮组合式）、液动（液压缸式、液压马达式）、联动（电液联动、气液联动）等各种形式。
在各种类型的阀门驱动装置中，电动装置占主导地位，它主要用在闭路阀门上。
气动装置日前在防爆要求的场合应用较广，其中薄膜式气动装置主要用在调节阀上。
液动装置在长输管线上的自然紧急切断阀和井口放喷阀上使用广泛。
手动装置的手轮，大多数安装在低、中压截止阀和闸阀上；手柄则用于高压和超高压截止阀、球阀及旋塞等阀类上。
气液联动装置，多用于输气管道，无电源的野外场合，它的动力源即管道中的气体。
一、气动装置阀门气动装置在具有防爆要求的场合应用较广，按阀门气动装置的结构特点，可将其分为三种，即薄膜式气动装置（图3）、气缸式气动装置（图4、图5）、摆动式气动装置（图6），此外，还有气动马达式气动装置（图7）。
