几何量测量技术基础优秀课件
合集下载
几何量测量技术基础PPT课件
第九页，共38页。
量块的用途
作为长度尺寸标准的实物载体，体现测量单位；
作为标准长度标定量仪，检定量仪的示值误差；
比较测量时用来调整仪器零位； 可直接用于精密测量、精密划线和机密机床的调整。
第十页，共38页。
量块的尺寸
长方体的量块有两个平行的测量面，其余为非测量面， 测量面
极为光滑、平整，其表面粗糙度Ra值达0.012 μm以上，两测量面之间的距离为量块的工作长度（也称公称长 度）。
几何量测量技术基础
第一页，共38页。
一、测量的定义和作用
实现互换性生产的两个必要条件：
（1）制定和贯彻统一的公差与配合标准； （2）统一计量单位并采取相应的计量措施。
量值：指一个数和一个特定测量单位表示的量，例如： 1m、5kg、10V。
测量：指为确定被测对象的量值而进行的实验过程。也就 是将被测量与测量单位（标准量）在数值上相比较，确定
第十八页，共38页。
五、计量器具分类及其度量指标
1、计量器具的分类
按被测几何量在测量过程中的变换原 理的不同分
机械式计量器具：百分表、千分尺
光学式计量器具：光学仪
电动式式计量器具：电感测微仪
气动式计量器具：水柱式气动量仪 光电计量器具：光电显微镜
机械测 微仪
水柱式气 动量仪
第十九页，共38页。
数学关系，求出被测量的数值。
电子卡尺 阿基米德测量皇冠的比重
第二十三页，共38页。
2、按被测量是否与基准量比较分 绝对测量：由计量器具直接读出被测量的数值。 相对测量：先用标准件校准零位，再由标尺读出被测几何
量相对于标准件的偏差，被测几何量= 偏差+标准件量值。
此方法一般比绝对测量精度高。
量块的用途
作为长度尺寸标准的实物载体，体现测量单位；
作为标准长度标定量仪，检定量仪的示值误差；
比较测量时用来调整仪器零位； 可直接用于精密测量、精密划线和机密机床的调整。
第十页，共38页。
量块的尺寸
长方体的量块有两个平行的测量面，其余为非测量面， 测量面
极为光滑、平整，其表面粗糙度Ra值达0.012 μm以上，两测量面之间的距离为量块的工作长度（也称公称长 度）。
几何量测量技术基础
第一页，共38页。
一、测量的定义和作用
实现互换性生产的两个必要条件：
（1）制定和贯彻统一的公差与配合标准； （2）统一计量单位并采取相应的计量措施。
量值：指一个数和一个特定测量单位表示的量，例如： 1m、5kg、10V。
测量：指为确定被测对象的量值而进行的实验过程。也就 是将被测量与测量单位（标准量）在数值上相比较，确定
第十八页，共38页。
五、计量器具分类及其度量指标
1、计量器具的分类
按被测几何量在测量过程中的变换原 理的不同分
机械式计量器具：百分表、千分尺
光学式计量器具：光学仪
电动式式计量器具：电感测微仪
气动式计量器具：水柱式气动量仪 光电计量器具：光电显微镜
机械测 微仪
水柱式气 动量仪
第十九页，共38页。
数学关系，求出被测量的数值。
电子卡尺 阿基米德测量皇冠的比重
第二十三页，共38页。
2、按被测量是否与基准量比较分 绝对测量：由计量器具直接读出被测量的数值。 相对测量：先用标准件校准零位，再由标尺读出被测几何
量相对于标准件的偏差，被测几何量= 偏差+标准件量值。
此方法一般比绝对测量精度高。
几何量测量技术基础APPT
多面棱体
标准测角仪
角度量块
各种角度量具
10
三、量块
量块是精密测量中经常使用的标准器， 分长度量块和角度量块。
1、长度量块
长度量块是单值端面量具，形状大多为长方六面体， 其中一对平行平面为量块的工作表面，两工作表面的 间距即长度量块的工作尺寸。
量块是用特殊合金钢制成的，两个量块的测量面或 一个量块的测量面与平晶表面之间具有研合性（量块 表面十分光洁和工整，用力推合两量块使它们的测量 表面紧密接触时，二者能粘合到一起）。
按实际需要，用多个尺寸不同的量块研合组成所需要的长 度标准量。 为了减少量块的组合误差，应尽量减少量块的组合块数， 一般不超过4块。 选用量块时，采用消尾法，即每选一块至少应减去所需尺 寸的一位尾数。 量块是成套制成，每套数量不同（83块、46块、91块）。 量块的尺寸组合采用消尾法： 46.725=1.005+1.22+4.5+40
24
一、计量仪器的分类
2
§1 测量与检验的概念
几何量测量其实质就是将被测几何量与作为 计量单位的标准量进行比较，从而确定被测 量的过程。 检验是判断零件是否合格而不需要测出具体 数值。 一个完整的测量过程应包括如下四个要素： 被测对象、计量单位、测量方法、测量精度
3
4
1. 被测对象：本课程主要是几何量，即长度、 角度、形状、位置、表面粗糙度以及齿轮 等零件的几何参数；
• “检测”就是确定产品是否满足设计要求的过程，即判 断产品合格性的过程。检测的方法可以分为两类：定性 检验和定量测试。定性检验的方法只能得到被检验对象 合格与否的结论，而不能得到其具体的量值。因其检验 效率高、检验成本低而在大批量生产中得到广泛应用。 定量测试的方法是在对被检验对象进行测量后，得到其 实际值并判断其是否合格的方法。
互换性A 3几何量测量基础35页PPT
一、计量器具的分类 二、计量器具的技术性能指标 三、测量方法的种类及其特点
重点：了解计量器具的分类；掌握计量器具 的常用技术参数；了解测量方法的分 类及其特点。
一、计量器具的分类
按其测量原理、结构特点和用途等， 可分为以下几类：
1、基准量具 2、极限量规 3、计量装置 4、通用计量器具 5、微机化量仪
2、量块的分级
“级”别：按制造精度将量块分为： 00、0、1、2、3和K共六个级别。其中 00级为最高精度等级，3级为最低精度等 级，K级为校准级。
按“级”使用：忽略了制造误差，工 作 尺寸就是公称尺寸（或称名义尺寸）。
3、量块的分等
“等”别：按检定精度将量块由高到 低分为1，2，3，4，5和6等。
按“等”使用：仅忽略了量块的检定 误 差，工作尺寸为量块的实际尺寸。
4、量块的尺寸组合
组合使用：量块是定尺寸量具，是成 套制成的，每套包括一定数量不同尺寸的 量块。利用量块的研合性，可根据实际需 要，用多个尺寸不同的量块研合组成所需 要的长度标准量。为保证精度一般不超过 四块。
§3.3 计量器具和测量方法
1、被测对象：本课程研究的是几何量 的测量，被测对象包括：长度、角度、形 状和位置误差、表面粗糙度以及单键和花 键、螺纹和齿轮等典型零件的各项几何参 数等。
2、计量单位（也称测量单位）：是以定量 表示同种量的量值而约定采用的特定量。我国规 定采用以国际单位制（SI）为基础的“法定计量 单位制”。如“米” 为长度基本单位，机械工程
§3.2 长度量值的传递
一、长度单位及其量值传递系统 二、长度量块的基本知识
重点：了解长度量值传递的含义；熟悉 量块的特点和精度分类；掌握量 块尺寸的组合用法。
一、长度单位及其量值传递系统
重点：了解计量器具的分类；掌握计量器具 的常用技术参数；了解测量方法的分 类及其特点。
一、计量器具的分类
按其测量原理、结构特点和用途等， 可分为以下几类：
1、基准量具 2、极限量规 3、计量装置 4、通用计量器具 5、微机化量仪
2、量块的分级
“级”别：按制造精度将量块分为： 00、0、1、2、3和K共六个级别。其中 00级为最高精度等级，3级为最低精度等 级，K级为校准级。
按“级”使用：忽略了制造误差，工 作 尺寸就是公称尺寸（或称名义尺寸）。
3、量块的分等
“等”别：按检定精度将量块由高到 低分为1，2，3，4，5和6等。
按“等”使用：仅忽略了量块的检定 误 差，工作尺寸为量块的实际尺寸。
4、量块的尺寸组合
组合使用：量块是定尺寸量具，是成 套制成的，每套包括一定数量不同尺寸的 量块。利用量块的研合性，可根据实际需 要，用多个尺寸不同的量块研合组成所需 要的长度标准量。为保证精度一般不超过 四块。
§3.3 计量器具和测量方法
1、被测对象：本课程研究的是几何量 的测量，被测对象包括：长度、角度、形 状和位置误差、表面粗糙度以及单键和花 键、螺纹和齿轮等典型零件的各项几何参 数等。
2、计量单位（也称测量单位）：是以定量 表示同种量的量值而约定采用的特定量。我国规 定采用以国际单位制（SI）为基础的“法定计量 单位制”。如“米” 为长度基本单位，机械工程
§3.2 长度量值的传递
一、长度单位及其量值传递系统 二、长度量块的基本知识
重点：了解长度量值传递的含义；熟悉 量块的特点和精度分类；掌握量 块尺寸的组合用法。
一、长度单位及其量值传递系统
几何量测量基础ppt课件
稳频激光的波长作为长度基准具有极好的稳
定性和复现性。
计量标准 是指准确度低于计量基准的计量标准器 具，用于检定其它计量标准或工作计量器具
量块
工作计量器具
量值传递 定义：量值传递就是将国家计量基准所
复现的计量单位量值，通过检定（或其它传
递方式）传递给下一级计量标准，并依次逐 级传递到工作计量器具，以保证被测量的量 值准确一致。
2.2.2 量值传递系统
• 长度量值传递系统
长度量值传递系统
量值传递与溯源实例
1.2.3
量块
材料：线膨胀系数小、性能稳 定、耐磨、不易变形
L
上、下测量面 极为光滑、平整，
具有粘合性
实际量块
40
量块的基 本长度
40.001
40
量块的精度等级
① 量块的分级: 按制造精度分为6级: 00, 0, k, 1, 2, 3 级
例:
机械比较仪
③计量装置：指为确定被测几何量的量 值所必须的计量器具和辅助设备的总体．
另: 量规----指没有刻度的专用计量器具．
例:
通 端 止 端
光滑量 规
不合 不合 格 格
通 通 止 端 端 端
通 止 止 端 端 端
测量—获取被测量量值的实验过程。 • 检验—仅判断被验零件合格与否而不获取量 值的过程。
D
直接测量
用千分尺测直径
b R
h 8h 2
2
先测b与h,再代入 公式计算R的值
弓高弦长法测圆弧半径
间接测量
2.按示值是否为被测几何量的量值分类
＜1＞绝对测量：指计量器具显示的示值即为被测几 何量的量值.
＜2＞相对测量：指计量器具显示出被测几何量相对 于已知标准量的偏差，被测几何量量值为已知标准量 与该偏差的代数和．
几何量测量 PPT
影响其粘合性。
❖ 分清量块得“级”与“等”,注意使用规则。 ❖ 所选量块应用航空汽油清洗、洁净软布擦干,待量块温度与
环境温度相同后方可使用。
❖ 轻拿、轻放量块,杜绝磕碰、跌落等情况得发生。 ❖ 不得用手直接接触量块,以免造成汗液对量块得腐蚀及手温
对测量精确度得影响。
❖ 使用完毕,应用航空汽油清洗所用量块,并擦干后涂上防锈脂 存于干燥处。
❖ 光电式计量器具——光电显微镜和光电测长 仪等
❖ 二、测量器具得技术性能指标
❖ 度量指标 就是用来说明计量器具得性能和功用。她就是选
择和使用计量器具,研究和判断测量方法得依据。
❖ 分度值 测量器具得标尺上,相邻两刻线所代表得量值之差。
如一外径千分尺得微分筒上相邻两刻线所代表得量值之差为 0、01mm,则该测量器具得分度值为0、01mm。分度值就是 一种测量器具所能直接读出得最小单位量值,她反映了读数 精度得高低,从一个侧面说明了该测量器具得测量精度高低。
❖ 粘合性:测量层表面有一层极薄得油膜,在切向推合 力得作用下,由于分子间吸引力,使两量块研合在一 起得特性。
表3-4
❖ 量块得组合
❖ 为了减少量块得组合误差,应尽量减少量块得组合块 数,一般不超过4块。选用量块时,应从所需组合尺寸 得最后一位数开始,每选一块至少应减去所需尺寸得 一位尾数。
❖ 例如,从83块一套得量块中选取尺寸为33、625mm 得量块组,选取方法为:
2. 设计检测方案 根据检测项目得性质、具体要求、 结构特点、批量大小、检测设备状况、检测环境 及检测人员得能力等多种因素,设计一个能满足检 测精度要求,且具有低成本、高效率得检测预案。
3. 选择检测器具 按照规范要求选择适当得检测器 具,设计、制作专用得检测器具和辅助工具,并进行 必要得误差分析。
❖ 分清量块得“级”与“等”,注意使用规则。 ❖ 所选量块应用航空汽油清洗、洁净软布擦干,待量块温度与
环境温度相同后方可使用。
❖ 轻拿、轻放量块,杜绝磕碰、跌落等情况得发生。 ❖ 不得用手直接接触量块,以免造成汗液对量块得腐蚀及手温
对测量精确度得影响。
❖ 使用完毕,应用航空汽油清洗所用量块,并擦干后涂上防锈脂 存于干燥处。
❖ 光电式计量器具——光电显微镜和光电测长 仪等
❖ 二、测量器具得技术性能指标
❖ 度量指标 就是用来说明计量器具得性能和功用。她就是选
择和使用计量器具,研究和判断测量方法得依据。
❖ 分度值 测量器具得标尺上,相邻两刻线所代表得量值之差。
如一外径千分尺得微分筒上相邻两刻线所代表得量值之差为 0、01mm,则该测量器具得分度值为0、01mm。分度值就是 一种测量器具所能直接读出得最小单位量值,她反映了读数 精度得高低,从一个侧面说明了该测量器具得测量精度高低。
❖ 粘合性:测量层表面有一层极薄得油膜,在切向推合 力得作用下,由于分子间吸引力,使两量块研合在一 起得特性。
表3-4
❖ 量块得组合
❖ 为了减少量块得组合误差,应尽量减少量块得组合块 数,一般不超过4块。选用量块时,应从所需组合尺寸 得最后一位数开始,每选一块至少应减去所需尺寸得 一位尾数。
❖ 例如,从83块一套得量块中选取尺寸为33、625mm 得量块组,选取方法为:
2. 设计检测方案 根据检测项目得性质、具体要求、 结构特点、批量大小、检测设备状况、检测环境 及检测人员得能力等多种因素,设计一个能满足检 测精度要求,且具有低成本、高效率得检测预案。
3. 选择检测器具 按照规范要求选择适当得检测器 具,设计、制作专用得检测器具和辅助工具,并进行 必要得误差分析。
几何量测量基础-PPT
25
26
测量器具的分类
• 是一种具有固定形态、用以复现或提供一个或 多个已知量值的器具。按用途的不同量具可分 为以下几类：
• ⑴单值量具 只能体现一个单一量值的量具。 可来校对和调整其它测量器具或作为标准量与 被测量直接进行比较。如量块、角度量块等。
• ⑵多值量具 可体现一组同类量值的量具。同 样能校对和调整其它测量器具或作为标准量与 被测量直接进行比较。如线纹尺、90°角尺等。
• 16
量块的精度（等）
• 制造高精度的量块的工艺要求高、成本也高，而 且即使制造成高精度量块，在使用一段时间后， 也会因磨损而引起尺寸减小，使其原有的精度级 别降低。因此，经过维修或使用一段时间后的量 块，要定期送专业部门按照标准对其各项精度指 标进行检定，确定符合哪一“等”，并在检定证书 中给出的标称尺寸的修正值。

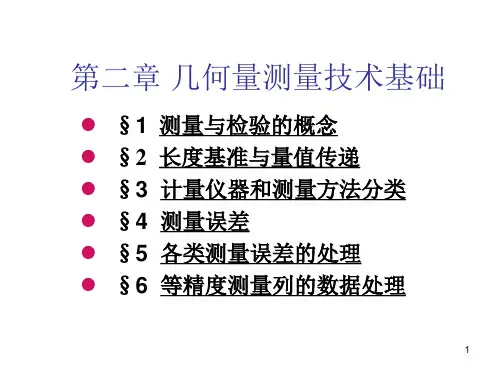

第二章 几何量测量基础
几何量测量的基本概念
1
基本内容
• 概述：检测的意义、测量的基本要素、检测的 一般步骤
• 计量单位与量值传递 ：长度单位及其基准 、 量块、长度的量值传递
• 测量器具与测量方法 ： 测量器具的分类、 测 量器具的技术性能指标 、 测量方法分类
• 测量误差 ：测量误差及表达式 、误差的分类 、 误差的来源及减小其影响的措施、测量不确定 度、 测量数据的处理
• 由于测量会受到许多因素的影响，其过程总是 不完善的，即任何测量都不可能没有误差。对 于每一个测量值都应给出相应的测量误差范围， 说明其可信度。
8
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
9
检测的一般步骤
• 确定被检测项目 认真审阅被测件图纸及有关 的技术资料，了解被测件的用途，熟悉各项技 术要求，明确需要检测的项目。
26
测量器具的分类
• 是一种具有固定形态、用以复现或提供一个或 多个已知量值的器具。按用途的不同量具可分 为以下几类：
• ⑴单值量具 只能体现一个单一量值的量具。 可来校对和调整其它测量器具或作为标准量与 被测量直接进行比较。如量块、角度量块等。
• ⑵多值量具 可体现一组同类量值的量具。同 样能校对和调整其它测量器具或作为标准量与 被测量直接进行比较。如线纹尺、90°角尺等。
• 16
量块的精度（等）
• 制造高精度的量块的工艺要求高、成本也高，而 且即使制造成高精度量块，在使用一段时间后， 也会因磨损而引起尺寸减小，使其原有的精度级 别降低。因此，经过维修或使用一段时间后的量 块，要定期送专业部门按照标准对其各项精度指 标进行检定，确定符合哪一“等”，并在检定证书 中给出的标称尺寸的修正值。
第二章 几何量测量基础
几何量测量的基本概念
1
基本内容
• 概述：检测的意义、测量的基本要素、检测的 一般步骤
• 计量单位与量值传递 ：长度单位及其基准 、 量块、长度的量值传递
• 测量器具与测量方法 ： 测量器具的分类、 测 量器具的技术性能指标 、 测量方法分类
• 测量误差 ：测量误差及表达式 、误差的分类 、 误差的来源及减小其影响的措施、测量不确定 度、 测量数据的处理
• 由于测量会受到许多因素的影响，其过程总是 不完善的，即任何测量都不可能没有误差。对 于每一个测量值都应给出相应的测量误差范围， 说明其可信度。
8
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
9
检测的一般步骤
• 确定被检测项目 认真审阅被测件图纸及有关 的技术资料，了解被测件的用途，熟悉各项技 术要求，明确需要检测的项目。
几何量测量基础.ppt
• x0 = x ± |δ|
测量误差
2．相对误差 相对误差是指绝对误差(取 绝对值)与真值之比。
即 f = |δ| / x0 。由于x0无法得到,因此在
实际应用中常以被测几何量的测得值代替 真值进行估算, 则有
f ≈ |δ| / x 式中 f ——相对误差。
相对误差是一个无量纲的数值,通常用百分比 来表示。
计量器具的基本技术指标
（8）修正值 修正值是指为了消除或减少系统误差, 用代数法加到测量结果上的数值。其大小与示值 误差的绝对值相等,而符号相反。例如,示值误差 为 －0.004mm, 则修正值为 +0.004mm 。
（9）测量重复性 测量重复性是指在相 同的测量条件下,对同一被测几何量进行多 次测量时, 各测量结果之间的一致性。通 常以测量重复性误差的极限值(正、负偏差) 来表示。
（6）灵敏度 灵敏度是计量器具对被测几何量微小 变化的响应变化能力。若被测几何量的变化为Δx, 该几何量引起计量器具的响应变化能力为ΔL, 则 灵敏度
S = ΔL /Δx
一般来说,分度值越小,则计量器具的灵敏度就越高。
（7）示值误差 示值误差是指计量器具上的示值与 被测几何量的真值的代数差。一般来说,示值误差 越小,则计量器具的精度就越高。
(2) 测量单位 我国采用的法定计量单位是， 米(m), 弧度(rad) 和度(°)、分(′)、秒 (″)。在 机械零件制造中, 常用毫米(mm), 在精密测 量中, 常用微米(μm), 在超精密测量中, 常用 纳米(nm)。常用的角度计量单位是弧度、微 弧度 (μrad) 和度、分、秒。
(3) 测量方法 测量时所采用的测量原理、测 量器具和测量条件的总和。
(4) 测量精度 测量结果与被测量真 值的一致程度。
测量误差
2．相对误差 相对误差是指绝对误差(取 绝对值)与真值之比。
即 f = |δ| / x0 。由于x0无法得到,因此在
实际应用中常以被测几何量的测得值代替 真值进行估算, 则有
f ≈ |δ| / x 式中 f ——相对误差。
相对误差是一个无量纲的数值,通常用百分比 来表示。
计量器具的基本技术指标
（8）修正值 修正值是指为了消除或减少系统误差, 用代数法加到测量结果上的数值。其大小与示值 误差的绝对值相等,而符号相反。例如,示值误差 为 －0.004mm, 则修正值为 +0.004mm 。
（9）测量重复性 测量重复性是指在相 同的测量条件下,对同一被测几何量进行多 次测量时, 各测量结果之间的一致性。通 常以测量重复性误差的极限值(正、负偏差) 来表示。
（6）灵敏度 灵敏度是计量器具对被测几何量微小 变化的响应变化能力。若被测几何量的变化为Δx, 该几何量引起计量器具的响应变化能力为ΔL, 则 灵敏度
S = ΔL /Δx
一般来说,分度值越小,则计量器具的灵敏度就越高。
（7）示值误差 示值误差是指计量器具上的示值与 被测几何量的真值的代数差。一般来说,示值误差 越小,则计量器具的精度就越高。
(2) 测量单位 我国采用的法定计量单位是， 米(m), 弧度(rad) 和度(°)、分(′)、秒 (″)。在 机械零件制造中, 常用毫米(mm), 在精密测 量中, 常用微米(μm), 在超精密测量中, 常用 纳米(nm)。常用的角度计量单位是弧度、微 弧度 (μrad) 和度、分、秒。
(3) 测量方法 测量时所采用的测量原理、测 量器具和测量条件的总和。
(4) 测量精度 测量结果与被测量真 值的一致程度。
第3章几何量技术测量基础精品PPT课件
第三章 几何量技术测量基础
本章主要内容： 1、测量与检验的概念 2 3、量块中心长度，量块精度等、级，量块的组合 4、测量误差：误差概念，各类误差特征，评定指标， 误差处理方法，测量结果计算。 5、测量精度分类
第三章 几何量技术测量基础
本章教学重点、难点：
重点：
1、测量与检验；
2、量块；
量块名义尺寸
量块名义尺寸
下测量面
第二节 长度量值的传递
4、量块 （又称块规）—— 标准量具
（1）形状：长方形、六面体
（2）要求：耐磨、尺寸稳定，
受温度影响小，可以组
合任何一个尺寸等等。
（3）量块长度：
量块长度 L i
量块中心长度 L
量块名义长度
量块中心实际长度
第二节 长度量值的传递
4、量块 （又称块规）—— 标准量具
光滑极限量规
孔用塞规
轴用卡规
位置量规—— 如：同轴度量规
第三章 几何量技术测量基础
第一节 概述
1、测量：
定义: 为确定量值而进行的实验过程。 q =L/E ( L—— 被测量值，E——计量单位)
所以，量值 L = q E。 测量对象： 几何量——长度、角度、表面粗糙度、形位误差等。
2、检验： 指判断被测几何量是否合格（在规定范围内）的过程，通
量块的级主要控制的精度指标：
①量块长度的极限偏差——控制量块长度的实际偏差。
②量块长度允许的变动量——量块工作面上个点长度中
最大长度与最小长度之差。
第二节 长度量值的传递
4、量块 （又称块规）—— 标准量具
校准级
例如： 30mm量块, 1级，查表3-1：
量块长度的极限偏差± 0.4 µm；
本章主要内容： 1、测量与检验的概念 2 3、量块中心长度，量块精度等、级，量块的组合 4、测量误差：误差概念，各类误差特征，评定指标， 误差处理方法，测量结果计算。 5、测量精度分类
第三章 几何量技术测量基础
本章教学重点、难点：
重点：
1、测量与检验；
2、量块；
量块名义尺寸
量块名义尺寸
下测量面
第二节 长度量值的传递
4、量块 （又称块规）—— 标准量具
（1）形状：长方形、六面体
（2）要求：耐磨、尺寸稳定，
受温度影响小，可以组
合任何一个尺寸等等。
（3）量块长度：
量块长度 L i
量块中心长度 L
量块名义长度
量块中心实际长度
第二节 长度量值的传递
4、量块 （又称块规）—— 标准量具
光滑极限量规
孔用塞规
轴用卡规
位置量规—— 如：同轴度量规
第三章 几何量技术测量基础
第一节 概述
1、测量：
定义: 为确定量值而进行的实验过程。 q =L/E ( L—— 被测量值，E——计量单位)
所以，量值 L = q E。 测量对象： 几何量——长度、角度、表面粗糙度、形位误差等。
2、检验： 指判断被测几何量是否合格（在规定范围内）的过程，通
量块的级主要控制的精度指标：
①量块长度的极限偏差——控制量块长度的实际偏差。
②量块长度允许的变动量——量块工作面上个点长度中
最大长度与最小长度之差。
第二节 长度量值的传递
4、量块 （又称块规）—— 标准量具
校准级
例如： 30mm量块, 1级，查表3-1：
量块长度的极限偏差± 0.4 µm；
几何量测量基础课件正式幻灯片
计量单位
计量单位（简称单位）是以定量表示同种量 的量值而约定采用的特定量。
我国规定采用以国际单位制为基础的“法定 计量单位制”。它是由一组选定的基本单位和由 定义公式与比例因数确定的导出单位所组成的。 如“米”、“千克”、“秒”、“安”等为基本 单位。
机械工程中常用的长度单位有“毫米”、 “微米” 和“纳米” ，常用的角度单位是非国 际单位制的单位“度”、“分”、“秒”和国 际单位制的辅助单位“弧度”、“球面度” 。
量块用铬锰钢等特殊合金钢或线膨胀系数小、 性质稳定、耐磨以及不易变形的其它材料制成。 其形状有长方体和圆柱体两种，常用的是长方体。
量块的构成
长方体的量块有两个平行的测 量面，其余为非测量面。测量面极 为光滑、平整，其表面粗糙度Ra值 达0.012μm以上，两测量面之间的 距离即为量块的工作长度（标称长 度）。标称长度小于或等于5.5mm 的量块，其公称值刻印在上测量面 上；标称长度大于5.5mm的量块， 其公称长度值刻印在上测量面左侧 较宽的一个非测量面上 。
数据处理 对检测数据进行计算和处理，获得检测结果。
填报检测结果 将检测结果填写在检测报告单及有关的 原始记录中，并根据技术要求作出合格性的判定。
长度、角度量值的传递
长度单位与计量基准
在国际单位制及我国法定计量单位中，长度的基本 单位名称是“米”，其单位符号为“m”。
“米”的定义于18世纪末始于法国，当时规定“米等 于经过巴黎的地球子午线的四千万分之一”。19世纪 “米”逐渐成为国际通用的长度单位。1889年在法国巴 黎召开了第一届国际计量大会，从国际计量局订制的30 根米尺中，选出了作为统一国际长度单位量值的一根米 尺，把它称之为“国际米原器”。
由于测量会受到许多因素的影响，其过程总 是不完善的，即任何测量都不可能没有误差。对 于每一个测量值都应给出相应的测量误差范围， 说明其可信度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为减少量块的组合误差，应尽量减少量块的组合块数， 一般不超过4~5块。
选用量块时，应从所 需组合尺寸的最后一 位数开始，每选一块 至少应减去所需尺寸 的一位尾数。
例 为得到工作尺寸36.375mm的量块组，从83块组中 选取量块
所需工作尺寸 选第一块 剩下尺寸 选第二块 剩下尺寸 选第三块 剩下尺寸 选第四块
1、长度的量值传递 我国法定计量单位中，长度的基本单位是米m。机械
制造中常用的长度单位是毫米mm。 国际标准单位“米”
是光在真空中在1/299792458秒的时间内所经过的路程。 我国标准单位“米”
采用碘吸收稳定的0.663μm氦氖激光辐射作为波长标准。
在机械制造中，建立从光波到生产中使用的各种测量 器具、工件的尺寸传递系统。
2、根据量块的检定精度
量块分为1，2，3，4，5，6六等。 其中，1等精度最高，6等精度最低。
“等”主要依据量块中心长度测量的极限偏差和平面平行 性 允量许块偏使差用来一划段分时的间。后，原有的精度级别降低，要定期送专
业部门按照标准对其各项精度指标进行检定，确定符合哪 一 “等”，并在检定证书中给出长度尺寸的修正值。
几何量测量技术基础优秀课件
一、测量的定义和作用
实现互换性生产的两个必要条件：
（1）制定和贯彻统一的公差与配合标准； （2）统一计量单位并采取相应的计量措施。
量值：指一个数和一个特定测量单位表示的量，例如： 1m、5kg、10V。
测量：指为确定被测对象的量值而进行的实验过程。也就 是将被测量与测量单位（标准量）在数值上相比较，确定 其比值的过程。
量块按 “等”使用比按“级”使用的测量精度高。
量块的级与等
量块的“级”和“等”是从成批制造和单个检定两种 不同的角度出发，对其精度进行划分的两种形式。 按 “级”使用时，以标记在量块上的公称尺寸作为工作尺 寸特。点：该尺寸包含其制造误差和磨损误差，它们将被引入 到测量结果中，使测量精度受到影响。但因不需加修正值， 因此使用方便。
检验的概念 检验是确定被测几何量是否在规定的极限范围内，
从而判断其是否合格的实现过程。 检验只能得到被检验对象合格与否的结论，通常不
要求得到其具体量值，如用量规检验零件。
检定的概念 检定是为评定计量器具的精度指标是否合乎该计量器
具的检定规程的全部过程。 如：用量块检定千分尺的精 度指标。
量规
三、长度、角度单位及基准
量块的尺寸
长方体的量块有两个平行的测量面，其余为非测量面， 测量面极为光滑、平整，其表面粗糙度Ra值达0.012 μm以上，两测量面之间的距离为量块的工作长度（也称公 称长度）。
工作长度<6mm的量块 长度标记在测量面上
工作长度≥6mm的量块 长度值刻印在面积较大的非测 量面上
量块的选用
根据标准GB/T6093-2001规定，我国成套生产的量块共有 17种套别，每套的块数分别为91、83、46、38、12、10、 8、 6、5等。
光波 干涉仪
计量标 准器具
计量器具
工件
我国长度量值传递的主要标准器是量块和线纹尺。
2、角度的量值传递
角度的测量单位是弧度rad，可用长度比值求得。
但实际应用中，为了检定 和测量需要，仍要建立角度量 值的基准及传递系统，常用高 精度的测角仪和多面棱体。
四、量块
是精密测量中经常使用的标准器，分为 长度量块和角度量块。
测量对象：零件的几何量，包括长度、角度、形状和位置 误差、表面粗糙度等。
计量单位：几何量中的长度、角度单位，如长度的基本单 位米。
测量方法：测量时所采用的测量原理、计量器具和测量条 件的综合。
测量精度：测量结果与真值的一致程度。对于每一个测量 值都应给出相应的测量误差范围，说明其可信度。
二、几个有关概念
又叫块规，表面粗糙度Ra 0.008-0.012 μm，用铬锰钢等特殊合金钢或其它线 膨胀系数小、性能稳定、耐磨以及不易 变形的材料制成。
常用的是长方体，两个平行测量面， 具有精确的尺寸。
量块的用途
作为长度尺寸标准的实物载体，体现测量单位； 作为标准长度标定量仪，检定量仪的示值误差； 比较测量时用来调整仪器零位； 可直接用于精密测量、精密划线和机密机床的调整。
使用完毕，应用航空汽油清洗， 擦干后涂上防锈脂存于干燥处。
五、计量器具分类及其度量指标
1、计量器具的分类 按被测几何量在测量过程中的变
被测量
标准值
Q xS
比值
几何量测量的作用
在设计过程中测绘，获得设计所需的参数。 在制造过程中，通过测量进行工艺分析，以便确定合理
的加工参数，以保证产品的质量，如误差测量。 零件或产品完工后验收时，通过测量进行合格性判断。 在计量器具检定时，需要用更高精度的测量，以确保量值
准确可靠。
测量过程的四要素
例 某一量块公称长度为10mm，测量长度为10mm的 零件时，此零件的长度为
答案：10mm。
按 “等”使用时，用量块经检定后所给出的实际中心长度 尺 特寸点作：为该工尺作寸尺消寸除。了量块制造误差的影响，包含检定时的 测量误差，提高了测量精度，但使用不方便。
例 某一量块标称长度为10mm，经检定其实际中心 长度与公称长度之差为－0.003mm，用该量块测量长度为10 mm的零件时，此零件的实际长度为
36.375mm
1.005mm
35.37mm 1.37mm
34m m 4mm
30m m 30m m
量块的精度
量块的精度有两种规定：块分为0，1，2，3和K级共5级。 其中，0级精度最高，3级精度最低，K级为校准级，
用来校准0，1，2级量块。
“级”主要根据量块长度极限偏差、测量面的平面度、 粗糙度及量块的研合性等指标来划分的。量块生产企业 大都按“级”向市场销售量块。
答案：10－0.003 =9.997mm。
量块使用的注意事项
分清量块的“级”与“等”，注意使用规 则。 量块必须在使用有效期内，否则应及时送专业部门检定。
使用环境良好，防止各种腐蚀性物质及灰尘对测量面的 损伤，影响其黏合性。
不得用手直接接触量块，轻拿轻 放，待量块温度与环境温度相同后 方可使用。
选用量块时，应从所 需组合尺寸的最后一 位数开始，每选一块 至少应减去所需尺寸 的一位尾数。
例 为得到工作尺寸36.375mm的量块组，从83块组中 选取量块
所需工作尺寸 选第一块 剩下尺寸 选第二块 剩下尺寸 选第三块 剩下尺寸 选第四块
1、长度的量值传递 我国法定计量单位中，长度的基本单位是米m。机械
制造中常用的长度单位是毫米mm。 国际标准单位“米”
是光在真空中在1/299792458秒的时间内所经过的路程。 我国标准单位“米”
采用碘吸收稳定的0.663μm氦氖激光辐射作为波长标准。
在机械制造中，建立从光波到生产中使用的各种测量 器具、工件的尺寸传递系统。
2、根据量块的检定精度
量块分为1，2，3，4，5，6六等。 其中，1等精度最高，6等精度最低。
“等”主要依据量块中心长度测量的极限偏差和平面平行 性 允量许块偏使差用来一划段分时的间。后，原有的精度级别降低，要定期送专
业部门按照标准对其各项精度指标进行检定，确定符合哪 一 “等”，并在检定证书中给出长度尺寸的修正值。
几何量测量技术基础优秀课件
一、测量的定义和作用
实现互换性生产的两个必要条件：
（1）制定和贯彻统一的公差与配合标准； （2）统一计量单位并采取相应的计量措施。
量值：指一个数和一个特定测量单位表示的量，例如： 1m、5kg、10V。
测量：指为确定被测对象的量值而进行的实验过程。也就 是将被测量与测量单位（标准量）在数值上相比较，确定 其比值的过程。
量块按 “等”使用比按“级”使用的测量精度高。
量块的级与等
量块的“级”和“等”是从成批制造和单个检定两种 不同的角度出发，对其精度进行划分的两种形式。 按 “级”使用时，以标记在量块上的公称尺寸作为工作尺 寸特。点：该尺寸包含其制造误差和磨损误差，它们将被引入 到测量结果中，使测量精度受到影响。但因不需加修正值， 因此使用方便。
检验的概念 检验是确定被测几何量是否在规定的极限范围内，
从而判断其是否合格的实现过程。 检验只能得到被检验对象合格与否的结论，通常不
要求得到其具体量值，如用量规检验零件。
检定的概念 检定是为评定计量器具的精度指标是否合乎该计量器
具的检定规程的全部过程。 如：用量块检定千分尺的精 度指标。
量规
三、长度、角度单位及基准
量块的尺寸
长方体的量块有两个平行的测量面，其余为非测量面， 测量面极为光滑、平整，其表面粗糙度Ra值达0.012 μm以上，两测量面之间的距离为量块的工作长度（也称公 称长度）。
工作长度<6mm的量块 长度标记在测量面上
工作长度≥6mm的量块 长度值刻印在面积较大的非测 量面上
量块的选用
根据标准GB/T6093-2001规定，我国成套生产的量块共有 17种套别，每套的块数分别为91、83、46、38、12、10、 8、 6、5等。
光波 干涉仪
计量标 准器具
计量器具
工件
我国长度量值传递的主要标准器是量块和线纹尺。
2、角度的量值传递
角度的测量单位是弧度rad，可用长度比值求得。
但实际应用中，为了检定 和测量需要，仍要建立角度量 值的基准及传递系统，常用高 精度的测角仪和多面棱体。
四、量块
是精密测量中经常使用的标准器，分为 长度量块和角度量块。
测量对象：零件的几何量，包括长度、角度、形状和位置 误差、表面粗糙度等。
计量单位：几何量中的长度、角度单位，如长度的基本单 位米。
测量方法：测量时所采用的测量原理、计量器具和测量条 件的综合。
测量精度：测量结果与真值的一致程度。对于每一个测量 值都应给出相应的测量误差范围，说明其可信度。
二、几个有关概念
又叫块规，表面粗糙度Ra 0.008-0.012 μm，用铬锰钢等特殊合金钢或其它线 膨胀系数小、性能稳定、耐磨以及不易 变形的材料制成。
常用的是长方体，两个平行测量面， 具有精确的尺寸。
量块的用途
作为长度尺寸标准的实物载体，体现测量单位； 作为标准长度标定量仪，检定量仪的示值误差； 比较测量时用来调整仪器零位； 可直接用于精密测量、精密划线和机密机床的调整。
使用完毕，应用航空汽油清洗， 擦干后涂上防锈脂存于干燥处。
五、计量器具分类及其度量指标
1、计量器具的分类 按被测几何量在测量过程中的变
被测量
标准值
Q xS
比值
几何量测量的作用
在设计过程中测绘，获得设计所需的参数。 在制造过程中，通过测量进行工艺分析，以便确定合理
的加工参数，以保证产品的质量，如误差测量。 零件或产品完工后验收时，通过测量进行合格性判断。 在计量器具检定时，需要用更高精度的测量，以确保量值
准确可靠。
测量过程的四要素
例 某一量块公称长度为10mm，测量长度为10mm的 零件时，此零件的长度为
答案：10mm。
按 “等”使用时，用量块经检定后所给出的实际中心长度 尺 特寸点作：为该工尺作寸尺消寸除。了量块制造误差的影响，包含检定时的 测量误差，提高了测量精度，但使用不方便。
例 某一量块标称长度为10mm，经检定其实际中心 长度与公称长度之差为－0.003mm，用该量块测量长度为10 mm的零件时，此零件的实际长度为
36.375mm
1.005mm
35.37mm 1.37mm
34m m 4mm
30m m 30m m
量块的精度
量块的精度有两种规定：块分为0，1，2，3和K级共5级。 其中，0级精度最高，3级精度最低，K级为校准级，
用来校准0，1，2级量块。
“级”主要根据量块长度极限偏差、测量面的平面度、 粗糙度及量块的研合性等指标来划分的。量块生产企业 大都按“级”向市场销售量块。
答案：10－0.003 =9.997mm。
量块使用的注意事项
分清量块的“级”与“等”，注意使用规 则。 量块必须在使用有效期内，否则应及时送专业部门检定。
使用环境良好，防止各种腐蚀性物质及灰尘对测量面的 损伤，影响其黏合性。
不得用手直接接触量块，轻拿轻 放，待量块温度与环境温度相同后 方可使用。
