喜利得综合管路支吊架解决方案建议书

管线综合支吊架施工工艺

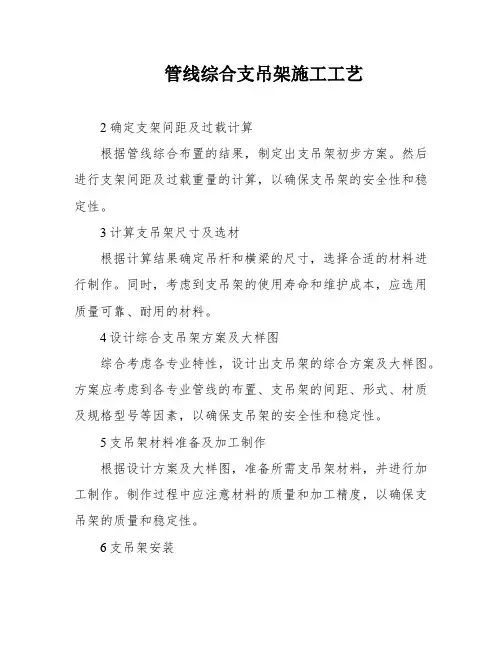

管线综合支吊架施工工艺2确定支架间距及过载计算根据管线综合布置的结果，制定出支吊架初步方案。

然后进行支架间距及过载重量的计算，以确保支吊架的安全性和稳定性。

3计算支吊架尺寸及选材根据计算结果确定吊杆和横梁的尺寸，选择合适的材料进行制作。

同时，考虑到支吊架的使用寿命和维护成本，应选用质量可靠、耐用的材料。

4设计综合支吊架方案及大样图综合考虑各专业特性，设计出支吊架的综合方案及大样图。

方案应考虑到各专业管线的布置、支吊架的间距、形式、材质及规格型号等因素，以确保支吊架的安全性和稳定性。

5支吊架材料准备及加工制作根据设计方案及大样图，准备所需支吊架材料，并进行加工制作。

制作过程中应注意材料的质量和加工精度，以确保支吊架的质量和稳定性。

6支吊架安装在制作完成后，进行支吊架的安装。

安装过程中应按照设计方案及大样图进行，确保支吊架的位置、间距、高度等参数符合要求。

7支吊架的校正及检查试验安装完成后，进行支吊架的校正及检查试验，以确保支吊架的安全性和稳定性。

如有问题，及时进行调整和修正。

首先，需要明确支吊架的综合布局，并利用计算机画出初步施工布置图。

然后，根据初步确定的布置情况，需要现场核实方案的可行性。

根据具体墙体设置情况、顶部梁板分布情况以及盘管、风机等设备的位置情况，进行方案的调整，确定支吊架形式、材质和型号的规格，最终达到方案切实可行。

在确定支架间距时，可以采用管架计算间距，包括1.5米、3.0米和6.0米三种。

同时，需要进行过载计算，包括设备、风道、电缆桥架和各类管道自重等因素。

具体计算方法可以参照相应的国家标准和手册。

在计算支吊架尺寸及选材时，需要考虑吊杆和横梁的抗弯强度。

吊杆按轴心受拉构件计算，并考虑了一定的腐蚀余量。

吊杆净面积需要满足国家标准，而吊杆最大使用荷载需要根据具体情况进行计算。

横梁的抗弯强度计算需要考虑截面塑性发展系数、所验算截面绕x轴和绕y轴的弯矩等因素。

1.横梁截面抵抗矩的计算在计算横梁抗剪强度时，需要考虑其净截面抵抗矩对x轴和y轴的值（Wnx、Wny，单位为mm³），以及钢材的强度设计值（f，单位为N/mm²）。

西局站综合支吊架荷载试验报告已报

北京地铁10号线二期西局站综合支吊架荷载试验报告试验单位：北京城乡建设集团有限责任公司北京地铁十号线二期09标项目经理部试验时间：2011年9月12日一、试验依据《喜利得MQ系列安装系统》《喜利得紧固技术手册》《喜利得PROFIS Anchor锚栓计算软件》《钢结构设计手册》综合支吊架施工图纸喜利得公司荷载试验方案二、实验工具及人员1、试验用具：直尺2米1个、公斤称1台，卷尺1个，手电筒2个，沙袋60公斤1个，沙袋56公斤3个，沙袋54公斤6个，沙袋50公斤21个，沙袋34公斤1个，沙袋32公斤6个，沙袋30公斤1个，沙袋20公斤3个，沙袋8公斤1个，梯子2个，铁丝10公斤。

2、试验人员：阎志芳、宋卫华、陈京元、张海新、张振。

三、试验合格标准静载持续48小时，以横梁变形不大于L/200（L为横梁长度），膨胀螺栓无变形，按钮式锁扣未出现失效性下滑为试验合格。

四、试验方法在车站中选取最不利荷载支架，按照荷载计算结果，在现场进行48小时加载试验，对支吊架整体及连接件的承载性能和变形情况进行检验。

选取站厅层TI-017支架，确定现场的具体试验荷载数据及试验步骤。

试验支架节点图及荷载数据如下。

试验支架节点图：试验步骤：1）按照各专业管线的荷载配以1.5倍重量的沙袋对支架进行恒定加载。

2）加载时，从最上排横担开始加载，依次加载至最下排。

3）静载持续48小时，以横梁变形不大于L/200（L为横梁长度），按钮式锁扣未出现失效性下滑为试验合格。

4）卸载时，从最下排横担开始卸载，依次卸载至最上排。

五、试验时间开始时间：2011年9月10日16点25分结束时间：2011年9月12日16点25分六、试验结论试验结论：支吊架数据满足设计要求及实际荷载要求，合格。

荷载加载重量和沙袋布置。

喜利得抗震支架解读

3.5.1 建筑机电工程设施工程的地震作用效应（包括自身重力产生的效应和支座相对位移产生的效应）和其他荷载效应的基本组合，应按下列计算 S=γ GSGE+γ EhSEhk （3.5.1）
S：机电工程设施或构件内力组合的设计值，包括组合的弯矩、轴向力和剪力设计值； γ G：重力荷载分项系数，一般情况应采用1.2； γ Eh：为水平地震作用分项系数，取1.3； Senk：水平地震作用标准值的效应。
（喜利得）抗震支架设计流程讨论 Seismic Total Solution
抗震支架设计流程讨论管线选取支架布置和相关要求喜利得抗震节点型式及配件选用支架地震水平力计算及受力校核支架构造规定
管线的选取
给水排水及消防、供暖、通风、空调、燃气、热力、电力、通讯；
按不同系统管道规格或重量进行选取；
注：这个表格是抗震支架平面布置图的设计基本依据，也是规范中关于抗震支架设计的核心内容。
抗震支吊架的间距计算
8.2.3 水平管线侧向及纵向抗震支吊架间距应按下式向抗震支吊架间距（m）；
l0 Ek k
（8.2.3）
l 0 ——抗震支吊架的最大间距（m），可按表 8.2.3 的规定确定； Ek ——水平地震力综合系数，该系数小于 1.0 时按 1.0 取值； k ——抗震斜撑角度调整系数。当斜撑垂直长度与水平长度比为 1.0 时，调整系数取 1.0；当斜
性连接的设备，可直接将设备与楼盖作为一个质点计入整个结构的分析中得
到设备所受的地震作用。采用等效侧力法计算是一种简单可行的方法
采用等效侧力法时，水平地震作用标准值按下列公式计算： F=γηζ 1ζ 2α maxG （3.4.5）
F：沿最不利方向施加于机电工程设施重心处的水平地震作用标准值； γ ：非结构构件功能系数，按本规范3.4.1 条执行； η ：非结构构件类别系数，按本规范3.4.1 条执行； ζ 1：状态系数；对支承点低于质心的任何设备和柔性体系宜取2.0，其余情况可取1.0；此处：吊架应该都取1.0 ζ 2：位置系数，建筑的顶点宜取2.0，底部宜取1.0，沿高度线性分布；建筑地下室应该取1.0

综合管道支架施工方案改

综合管道支架施工方案改一、目的和范围本施工方案适用于综合管道支架的施工，准备包括现场施工条件的调整，加强现场安全措施，优化施工流程，确保施工的顺利进行。

二、施工准备1.确认施工场地的可用性，包括空间和载荷承受能力。

2.对原施工方案进行评估，分析其中存在的问题和不足，并制定改进方案。

3.确定施工人员的技术要求和培训计划，并提供必要的培训。

三、现场安全措施1.安排专人负责现场安全管理，确保所有施工人员和设备的安全。

2.制定详细的安全操作规程，包括施工过程中的各种风险以及相应的防范措施。

3.配备必要的安全装备，包括头盔、安全绳索等，以确保人员的人身安全。

4.加强对施工现场的巡查和检查，及时发现并处理安全隐患。

四、施工流程1.在施工前进行详细的顶部测量和绘图，用于确定支架的位置和尺寸。

2.根据测量结果，在地面上进行模拟搭建，以验证支架的可行性。

3.开始施工前，确保所有所需材料和工具准备齐全。

4.根据搭建图纸，按照先下后上的原则，逐层搭建支架，确保每一步都符合要求。

5.在搭建的过程中，及时进行质量检查，确保每个支架都符合要求，并做好记录。

6.在支架搭建完成后，进行最终的质量检查和验收，确保支架的安全性和稳定性。

五、施工保护1.在施工过程中，保持现场整洁，严禁乱丢垃圾，防止堵塞排水系统。

六、施工注意事项1.施工过程中，各个施工层面要保持水平，严禁出现倾斜现象，以免影响支架的稳定性。

2.在搭建支架的过程中，要注意材料的选用和加工质量，避免出现材料破损或者尺寸不符合要求的情况。

7.特殊管道的施工需要根据实际情况进行调整和安排，确保管道的安全和稳定。

七、施工组织1.按照施工计划和施工流程，合理安排施工队伍和施工时间。

2.施工现场的主管人员要对施工质量进行严格把控，并及时处理施工中的问题和障碍。

八、质量控制1.制定详细的质量控制计划，包括施工过程中的各个环节。

2.对施工过程进行全程监控和检查，确保每个环节都符合质量要求。

专业的加固解决方案-喜利得

加固行业应用手册
M-CAT-004
10/2013
专业的加固解决方案
喜利得. 全球范围内建筑专业公司的合作伙伴.
喜利得. 经验成就创新
喜利得集团成立于1941年，总部位于欧洲列支敦士登的首府沙安。喜利得为全世界的建筑行业提供技术领先的产品、系统和服务，并为客户提供新技术解决方案和高品质、高附加值产品与服务。我们用热忱的服务创造积极的客户，共创美好的未来。目前，喜利得在全球超过120个国家设立了营销组织并拥有将近两万名员工。此外，喜利得还拥有：德国、奥地利、总部沙安三大研发中心十四个分布在亚洲、欧洲及美国的工厂（包括中国湛江第8厂和上海第88厂）服务于全球880,000个专业领域的客户
HIT-RE 500-SD 防开裂锚固胶粘剂
满足国际抗地震荷载要求明水环境使用良好的焊接性能适用于小间边距应用安装简单方便
7
8
加固. 隧道工程
加固. 矿煤工程
烟道板 / 车道板 / 射流风机 / 工作井支撑切割
灌道梁 / 平台 / 衬砌
灌道梁及平台固定
罐道梁托架底板
混凝土衬砌加厚
二次混凝土衬砌（加厚部分）
剥落破坏模式
的性能必须与预埋钢筋完全相同。锚固胶粘剂的粘结强度必须与预埋的带肋钢筋传递到混凝土的握裹力相同，沿锚固深度呈均匀的线性分布。此一重要性可通过植筋与预埋钢筋搭接后的拉拔测试证明。
1994
发表全球第一套同时考虑原混凝土结构安全性的植筋设计指南
劈裂破坏模式
cs3=s/2 s cs1 cs2 s s
HDA 重型自扩底锚栓
HZA-P 抗冲切螺栓
世界最高安全标准的后锚固系统适应各类荷载及裂缝混凝土基材自扩底系统，不需专用切底工具实验证明紧固效果与预埋螺栓相同加长型切底螺栓有效锚固深度≥10d 可安全拆除

喜利得公共支架计算书

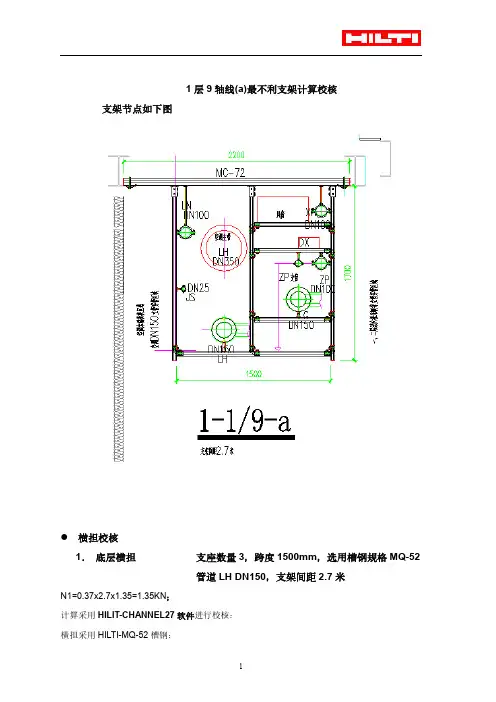

1层9轴线(a)最不利支架计算校核支架节点如下图横担校核1．底层横担支座数量3，跨度1500mm，选用槽钢规格MQ-52管道LH DN150，支架间距2.7米N1=0.37x2.7x1.35=1.35KN；计算采用HILIT-CHANNEL27软件进行校核：横担采用HILTI-MQ-52槽钢：横担最大正应力42N/mm2<182N/mm2；横担最大挠度0.32<1500/200=7.5mm 横担强度及挠度均满足要求！2．二层横担支座数量2，跨度750mm，选用槽钢规格MQ-41管道LG DN150，支架间距2.7米N1=0.37x2.7x1.35=1.35KN；计算采用HILIT-CHANNEL27软件进行校核：横担采用HILTI-MQ-41槽钢：横担强度及挠度均满足要求！3．三层横担支座数量2，跨度750mm，选用槽钢规格MQ-41管道ZP DN100及DN65，支架间距2.7米桥架DX，支架间距2.7米N1=0.113x2.7x1.35=0.41KN；N2=0.216x2.7x1.35=0.79KN；N3=0.5x2.7x1.35=1.82KN计算采用HILIT-CHANNEL27软件进行校核：横担采用HILTI-MQ-41槽钢：横担强度及挠度均满足要求！4．四层横担支座数量2，跨度750mm，选用槽钢规格MQ-41管道风管500x250，支架间距2.7米N1=0.58KN；计算采用HILIT-CHANNEL27软件进行校核：横担采用HILTI-MQ-41槽钢：横担强度及挠度均满足要求！5．五层双拼横担支座数量2，跨度2100mm，选用槽钢规格MQ-72各层立杆负载累加；管道LN DN100，XH DN100；支架间距2.7米；N1=N2=0.22x1.35x1.35=0.4KN；S1=0.4/2=0.2KN；S2=（0.36+0.78+0.57+1.11）/2=1.41KN；S3=（0.23+2.25+0.8+0.12）/2=1.7KN计算采用HILIT-CHANNEL27软件进行校核：横担采用HILTI-MQ-72槽钢：横担强度及挠度均满足要求！综合以上计算，支架受力满足要求！。

综合支吊架施工方案范文

综合支吊架施工方案范文一、工程概况。

咱这个工程啊，有这么个情况，建筑呢是[具体建筑类型，比如写字楼或者住宅啥的]，综合支吊架的安装区域主要集中在[具体楼层或者区域]。

这个支吊架可重要啦，就像是建筑的“骨骼支撑”一样，得把各种管道啊、桥架啥的稳稳当当给托住咯。

二、施工准备。

# （一）人员准备。

1. 施工人员就像一群超级英雄，得各有各的本事。

咱有经验丰富的班组长，这就好比是超级英雄的队长，带着一群熟练的安装工人，还有几个专门负责质量检查的小能手。

2. 施工前得给这些英雄们来个培训，讲讲施工的要点、安全注意事项啥的，就像给超级英雄们传授秘籍一样，让他们都心里有数。

# （二）材料准备。

1. 综合支吊架的材料就像搭积木的零件一样，种类还不少呢。

有型钢，这是支吊架的“骨干”部分，得是质量过硬的那种。

还有各种连接件、螺栓螺母，这些小零件虽然小，但可不能马虎，少了哪个都不行。

2. 材料进场的时候，咱得像个挑剔的买家一样，严格检查。

看看型钢的规格对不对，有没有弯曲变形的；连接件是不是牢固可靠，螺栓螺母能不能拧紧。

要是发现有不合格的材料，那就得像扔垃圾一样把它扔掉，绝不能让它混进咱们的施工队伍里。

# （三）工具准备。

1. 干活得有趁手的工具呀。

电钻就像一个超级钻头手，在墙上或者天花板上打孔可全靠它了。

扳手呢，就像一个大力士，专门负责拧紧那些螺栓螺母。

还有水平仪，这个可是个“眼光很准”的家伙，用来保证支吊架安装得水平垂直，可不能让它安装得歪歪扭扭的，像个醉汉一样。

2. 这些工具在使用前，也得检查检查，就像检查士兵的武器一样，看看有没有损坏，能不能正常工作。

要是工具不好使，那干活肯定也干不利索。

三、施工工艺流程。

# （一）测量放线。

1. 这就像是给支吊架找个合适的“家”一样。

先根据设计图纸，用尺子和墨斗在墙上或者天花板上画出支吊架的安装位置。

这个位置可不能乱画，得精确到毫米呢，就像给飞机找跑道一样准确。

2. 放完线之后，还得再检查一遍，看看有没有画错的地方，要是有，就赶紧修改，可不能将错就错，不然支吊架安装好了也会出问题。

综合支吊架施工方案范文

综合支吊架施工方案范文一、工程概况。

咱们这个工程呢，是[具体工程名称]，在[工程地点]这块儿。

这个建筑有[X]层，总面积大概是[X]平方米。

这里面需要用到综合支吊架的地方可不少，像电气系统、通风空调系统以及给排水系统这些都得靠它来支撑呢。

二、施工准备。

# （一）人员准备。

得找一帮靠谱的兄弟来干这活儿。

我找了几个经验丰富的老师傅，他们可都是在支吊架施工这块儿摸爬滚打多年的。

还找了些年轻力壮、学习能力强的小伙子，新老搭配，干活不累嘛。

在开工前，得给大伙开个会，讲讲这个工程的要求、安全注意事项啥的。

# （二）材料准备。

综合支吊架的材料那可得选好喽。

咱们用的钢材，都是从正规厂家进的货，质量那是杠杠的。

有各种型号的槽钢、角钢，还有配套的螺栓、螺母啥的。

在材料进场的时候，我就像个挑菜的大妈一样，仔细检查每一批材料，看看有没有变形、裂缝之类的问题。

不符合要求的，坚决不要，咱可不能在材料上含糊。

# （三）工具准备。

工具也不能少啊。

电钻、电焊机、扳手这些都是基本的。

在施工前，我还专门检查了这些工具，看看电钻的钻头是不是锋利，电焊机能不能正常工作，扳手有没有缺胳膊少腿的。

毕竟，工欲善其事，必先利其器嘛。

三、施工工艺流程。

# （一）测量放线。

这就像是给支吊架找个合适的家一样。

先根据设计图纸，用尺子、墨斗这些工具在墙上、天花板上画出支吊架的位置。

这个过程可得仔细，差一点都不行。

就像盖房子打地基一样，这个线要是放歪了，后面的支吊架可就都跟着歪了。

# （二）支吊架制作。

制作支吊架就像是搭积木一样，但这个积木可不能乱搭。

按照设计要求，把槽钢、角钢切割成合适的长度，然后用电焊机把它们焊接在一起。

焊接的时候，那些老师傅就像艺术家一样，焊缝均匀又漂亮。

制作好的支吊架得检查一下，看看尺寸是不是准确，结构是不是牢固。

# （三）支吊架安装。

1. 墙上安装。

在墙上安装支吊架的时候，先得打孔。

这时候电钻就派上用场了，“嗡嗡嗡”的就像小蜜蜂一样。

GB50981规范解读

建筑机电工程抗震设计规范（GB 50981-2014）
3 设计基本要求
表3.4.1 建筑机电设备构件的类别系数和功能系数
构件、部件所属系统
消防系统、燃气及其它气体系统；应急电源的主控系统、发电机，冷冻机等
电梯的支承结构，导轨、支架,轿箱导向构件等悬挂式或摇摆式灯具，给排水管道、通风空调管道及电缆桥架其它灯具柜式设备支座水箱、冷却塔支座锅炉、压力容器支座公用天线支座
《建筑抗震设计规范》GB 50011-2010
3.7.1 非结构构件，包括建筑非结构构件和建筑附属机电设备，自身及其与结构主体的连接，应进行抗震设计。 3.7.2 非结构构件的抗震设计，应由相关专业人员分别负责进行。 13.4 建筑附属机电设备支架的基本抗震措施 13.4.2 条文对无抗震设防要求的设备进行了规定（参考美国UBC规范）；
日益受到重视的机电抗震设计
地震时机电设施的损害
日益受到重视的机电抗震设计
• 投资造价分析：
• 震后重建费用分析
普通住宅
写字楼
酒店
医院
结构构件非结构构件陈设
新国标今年8月起实施，住建部公告也已出
台 GB 50981-2014 建筑机电工程抗震设计规范
现批准《建筑机电工程抗震设计规范》为国家标准，编号为GB50981-2014，自2015 年 8 月1 日起实施。其中，第1.0.4、5.1.4、7.4.6 条为强制性条文，必须严格执行。
建筑机电工程抗震设计规范（GB 50981-2014）
3 设计基本要求
3.1.1建筑机电工程设施与建筑结构的连接构件和部件的抗震措施应根据设防烈度、建筑使用功能、建筑高度、结构类型、变形特征、设备设施所处位置和运行要求及现行国家标准《建筑抗震设计规范》 GB50011的有关规定，经综合分析后确定。注：建筑机电抗震设计根据《建筑抗震设计规范》要求做概念要求。 3.1.2 建筑机电工程重要机房不应设置在抗震性能薄弱的部位；对于有隔振装置的设备，当发生强烈振动时不应破坏连接件，并应防止设备和建筑结构发生谐振现象。注：建筑机电抗震设计的宏观要求。条文说明P41对重要机房做了说明。

喜利得抗震支架解读

电线套管及电缆梯架、电缆托盘和电缆盒
新建工程刚性材质电线套管、电缆梯架、电缆托盘和电缆槽盒新建工程非金属材质电线套管、电缆梯架、电缆托盘和电缆槽盒
改建工程最大抗震加固间距为上表数值的一半；
注：这个表格是抗震支架平面布置图的设计基本依据，也是规范中关于抗震支架设计的核心内容。

管道类别
给水、热水及消防管道燃气、热力管道通风及排烟管道
新建工程刚性连接金属管道新建工程柔性连接金属管道；非金属管道及复合管道新建燃油、燃气、医用气体、真空管、压缩空气管、蒸汽管、高温热水管及其它有害气体管道新建工程普通刚性材质风管新建工程普通非金属材质风管
抗震支吊架最大间距（m）侧向 12 6 6 9 4.5 12 6 纵向 24 12 12 18 9 24 12
地面设备
0.15m

2015 Workshop
技术中心吊挂设计团队
12
喜利得抗震支架节点型式
抗震支架立杆可使用C型钢或螺杆结合C型钢加强斜撑使用C型钢依托MQS系统，可完成单管或综合抗震连接需求
针对门型架的两种节点
2015 Workshop 技术中心吊挂设计团队 13
（喜利得）抗震支架设计流程讨论 Seismic Total Solution
2015 Workshop 技术中心吊挂设计团队 1
抗震支架设计流程讨论管线选取支架布置和相关要求喜利得抗震节点型式及配件选用支架地震水平力计算及受力校核支架构造规定
撑垂直长度与水平长度比小于或等于 1.5 时，调整系数取 1.67；当斜撑垂直长度与水平长度比小于或等于 2.0 时，调整系数取 2.33。
含义有3层：抗震支架设置间距不一定是管线种类的最大间距；间距与地震作用大小有关，当α EK大于1.0时，支架需加密；与斜撑角度有关，当斜撑竖向夹角小于45度，支架需加密；

喜得利吊挂产品介绍(中英文对照)

•
钢结构 Steel structure Use Hilti Steel clamp Use Hilti Direct Fastening System
喜利得。中国
喜利得支吊架系统
喜利得支吊架系统
喜利得支吊架系统与传统方式比较
传统的支架安装方式是预埋铁件，现场用型钢制作支架，然后将支架在预埋件上焊接固定，形成支撑系统。这种方式取材方便，已使用多年。然而，随着经济技术的发展，工程对支架的要求也越来越高。
喜利得系统 Hilti
传统方式 Welding
喜利得。中国
喜利得支吊架系统
喜利得支吊架系统
传统方式缺陷二：不灵活，无法调节 Challenge 2: Welding is fixed, not flexible.
• 埋件埋入以后，支架只能在埋件上安装固定。种种原因导致局部支架位置需要。调整后，预埋件弃用，造成浪费，同时焊接支架的移位固定也比较困难。
所有操作单手完成 All done only by one hand 方便，快捷，安装速度是传统方法数倍 High installing efficiency
喜利得。中国
喜利得支吊架系统
喜利得支吊架系统
按纽式锁扣 Push button
带有0.9mm深齿牙的内缘：更可靠承受剪力，为整个系统提供可靠连接.
Standard System MQ
MI Channel System
Light System ML
截面模量/Section module Wx [cm3]
喜利得。中国喜利得支吊架系统
喜利得支吊架系统
MQ支吊架系统 Components of MQ
槽钢系统 Channel

综合支吊架施工方案范文

综合支吊架施工方案范文一、工程概况。

咱这个工程啊，是一个[具体工程名称]，在[工程地点]那块儿。

这建筑呢，有[X]层，总的建筑面积大概是[X]平方米。

这里面的机电系统可不少，像给排水系统、电气系统、通风空调系统啥的，都得靠综合支吊架来好好支撑和规整呢。

二、施工准备。

# （一）技术准备。

1. 施工前，咱得先把施工图纸仔仔细细地看几遍，就像读书的时候看课本一样，不能放过任何一个小细节。

要搞清楚各种管道、桥架、线槽等的走向、规格还有它们之间的相互关系。

要是有啥不明白的地方，立马找设计单位的同志问清楚，可不能瞎猜乱干。

2. 根据图纸和现场实际情况，编制详细的施工方案。

这个方案就像是咱施工的“作战计划”，得让每个参与施工的兄弟都能看懂，知道自己该干啥、怎么干。

# （二）材料准备。

1. 综合支吊架的材料可不能马虎。

咱们得选用质量好、符合设计要求和国家相关标准的钢材。

比如说，槽钢得是那种壁厚均匀、表面平整的；螺栓螺母也要配套，拧紧了不能轻易松动。

2. 根据施工进度计划，提前把材料预订好。

材料进场的时候，得像检查宝贝一样认真，核对材料的规格、型号、数量，还要查看有没有质量证明文件。

要是发现材料有问题，坚决不能用，让供应商赶紧换货。

# （三）人员准备。

1. 组建一支专业的施工队伍，这里面要有经验丰富的老工人，也得有干劲十足的年轻小伙儿。

老工人可以传授经验，年轻小伙儿能带来新的活力和想法。

2. 在施工前，要对所有施工人员进行技术交底和安全培训。

就像给大家上课一样，告诉他们施工的要点、注意事项，还有安全方面的要求。

比如说，在高处作业的时候一定要系好安全带，用电的时候要注意安全用电规范等等。

# （四）工具准备。

1. 把施工需要用到的工具都准备好，像电焊机、电钻、扳手、水平仪、经纬仪这些。

这些工具就像战士的武器一样，得保证它们完好无损、精度准确。

2. 定期对工具进行检查和维护，要是发现哪个工具不好使了，就赶紧修理或者更换，可不能因为工具的问题影响施工进度和质量。

喜利得综合管路支吊架解决方法建议书

成品支架安装系统解决方案建议书Installation SystemSolution Proposal项目名称：客户名称：提交日期：喜利得（中国）有限公司Hilti (China) Ltd喜利得作为全球建筑紧固行业的领导者，在支架安装系统领域也是卓然于世的品牌。

成品支架安装系统（或称成品吊挂系统）自诞生以来以其灵活多变的组合，快速简便的安装在欧美已有几十年的应用，在中国也有十余年的工程应用经验，喜利得一贯致力于产品的尽善尽美，MQ 安装系统就是其多年的研究及经验产生的硕果。

产品的功能被发挥极至，应用领域也得到广泛的拓展。

基于喜利得成品支架安装系统卓越的性能，该系统在中国很多著名重点工程项目中得到了广泛的应用，例如：上海金茂大厦、北京首都国际机场、中国银行总部、大众汽车系列项目、博世公司系列项目、德国舍菲勒公司系列项目、三峡水电系列项目、南京BASF项目、上海BAYER 系列项目等等，尤其在一些高品质、高技术要求的复杂项目中，喜利得已成为业主及承包商的首选品牌，如北京奥运国家体育场（鸟巢）项目、康菲海洋石油平台项目等,。

喜利得成品支架安装系统将给您的工作带来游戏般的快乐，艺术般的享受！目录1 项目工况2 方案说明2.1 平面图/典型节点图2.2 吊挂计算软件/计算书图示2.3 料表及概算文件2.4 项目相关应用图片3 成品支架安装系统技术与安装规格书3.1 成品支架系统技术规格书3.2 成品支架系统现场安装指导书4 与传统/竞争对手比较5 成品支架系统行业/特殊应用图集附录A. 产品技术资料B. 产品测试报告/认证C. 施工实绩D. 公司资质证书1 项目工况某工程位于江苏省境内，厂区面积150亩，分为二栋主厂房及相应生产办公辅助用房，主厂房为轻钢结构及局部混凝土结构，主体一层，办公区域二层，包括生活间和楼梯，因生产工艺复杂，设备较多，相应设备生活管线及电缆桥架数量众多，且轻钢结构可承载的区域有一定限制，厂房内可供使用的空间十分紧张。

9 提高综合支吊架安装效率(1-39页)

小组一
5
11
11
8
44
79 黄瑞恒 2020 年 3 月 14 日
5
9
13
7
45
79 黄瑞恒 2020 年 3 月 15 日
5
11
11
8
46
81 黄瑞恒 2020 年 3 月 13 日
小组二
5
9
11
8
47
80 黄瑞恒 2020 年 3 月 14 日
5
10
13
7
45
80 黄瑞恒 2020 年 3 月 15 日
测量工具未
3
度是否有磨损及水平
进行保养
尺气泡是否校正
现场调查
杨荣伦
2020.4.24
检查是否存在运输变
材料堆放不
4
形及库房材料堆积过
当
高影响挤压变形
现场调查
杨荣伦
2020.4.25
确定现场拼装及现场
未实现整体
现场试验+调查分
5
成品安装对支吊架拼
安装
析
接效率影响
郭洪平
2020.4.27
新入场员工培训合格
成立时间
2020 年 03 月 01 日
小组类型
问题解决型
课题
提高综合支吊架安装效率
注册时间
2020 年 3 月 23 日
姓名
性年龄学历别
职称
职务
小组编号活动时间小组分工
HXQCXZ-2020-1 6-369
2020 年 3 月— 2020 年 7 月
QC 培训
张洪
男
47
大专高级工程师
副总经理项目负责人/总策划

综合支吊架的布置和施工中存在的问题与策略

2020年18期方法创新科技创新与应用Technology Innovation and Application综合支吊架的布置和施工中存在的问题与策略陈体明（中铁一局集团电务工程有限公司，陕西西安710025）前言综合支吊架将通风空调、消防、强弱电专业管线综合在一起安装，主要由于节约管线材料，合理安排空间、施工快捷等优势，综合支吊架自使用以来，基本每个风水电安装合同项目中均会约定使用，有的项目仅仅在设备区使用，有的项目设备区及公共区均使用。

1综合支吊架布置形式地铁项目综合支吊架常安装在设备区走廊及公共区区域，设备区房间内管线布置较少，主要使用在管线密集处，集中布置在走廊或者公共区管线比较密集的区域；在车站站台进出人防门区域以及空调机房、冷水机房也往往会遇到。

在设备区往往根据实际管线情况可以布置成多层，一般情况下，考虑施工顺序及成品保护，布设时遵守风管在最上层，强弱电、各类水管线等依次布置，当走廊比较宽时强弱电可以布置在一层，各类水管、气灭管、冷媒管可布置在一层。

典型管线的布置形式为图1：图12常见的问题综合支架的受力在各个点均要考虑，如生根底座、横担C 型槽钢固定点的剪力及C 型槽钢横担的挠度等，专业的设计人员会根据各层的重量用软件计算选择C 型槽钢横担的规格。

若要计算时可查工程力学类书籍，对各节点的剪力、拉力及挠度等初步计算，一般地：生根底座为2个M12后切底锚栓，市场上有很多品牌锚栓，地铁中常见每个锚栓的推荐拉拔值大约为15kN 。

每个横担C 型槽钢上水管可以认为是点荷载，风管、桥架可认为是均布荷载。

若某段支架上仅有风管或桥架，可以认为是均布荷载。

图2弯矩图支点剪力V A =反力R A =1/2ql ，弯矩M max =1/8ql 2W max =5qL 3/（384EI ），其中W max 是最大挠度，而q 主要为各个均布荷载标准值之和，承载力值根据C 型槽钢允许应力计算。

每个横担C 型槽钢与吊杆C 型槽钢处的角固定件，在空间位置等满足的情况下，常安装在C 型槽钢横担下方，相对安全系数较高。
