火力发电厂除氧器及管道系统
火电厂简易工艺流程;
火电厂工艺流程火力发电厂（简称火电厂），是燃烧煤、石油、天然气等产生能量，进行发电的工厂。
其基本生产过程：燃料在锅炉中燃烧加热水生成蒸汽（化学能转变成热能）—蒸汽压力推动汽轮机旋转（热能转换成机械能）—然后汽轮机带动发电机旋转（机械能转变成电能）。
火电厂主要由汽水系统、燃烧系统、发电系统、控制系统等组成。
下面简单介绍一下各个系统。
一、汽水系统火电厂的汽水系统由锅炉、汽轮机、凝汽器、除氧器、加热器、凝结水泵和给水泵等设备及管道构成，包括凝给水系统、再热系统、回热系统、冷却水（循环水）系统和补水系统。
1.凝给水系统：由锅炉产生的过热蒸汽沿主蒸汽管道进入汽轮机，高速流动的蒸汽冲动汽轮机叶片转动，带动发电机旋转产生电能。
在汽轮机内做功后的蒸汽，其温度和压力大大降低，最后排入凝汽器并被冷却水冷却凝结成水（称为凝结水），汇集在凝汽器的热水井中。
凝结水由凝结水泵打至低压加热器中加热，再经除氧器除氧并继续加热。
由除氧器出来的水（叫锅炉给水），经给水泵升压和高压加热器加热，最后送入锅炉汽包。
2.补水系统：在汽水循环过程中总难免有汽、水泄漏等损失，为维持汽水循环的正常进行，必须不断地向系统补充经过化学处理的软化水，这些补给水一般补入除氧器或凝汽器中，即补水系统。
3.冷却水（循环水）系统：为了将汽轮机中做功后排入凝汽器中的乏汽冷凝成水，需由循环水泵从凉水塔抽取大量的冷却水送入凝汽器，冷却水吸收乏汽的热量后再回到凉水塔冷却，冷却水是循环使用的。
这就是冷却水或循环水系统。
二、燃烧系统燃烧系统是由输煤、磨煤、粗细分离、排粉、给粉、锅炉、除尘、脱硫等组成。
1.运煤：电厂的用煤量很大，主要靠铁路运输，约占铁路全部运输量的40％。
为保证电厂安全生产，一般要求电厂贮备十天以上的用煤量。
2.磨煤：由皮带输送机从煤场，通过电磁铁、碎煤机初步筛选，然后送到煤仓间的煤斗内，再经过给煤机进入磨煤机进行磨粉，磨好的煤粉通过空气预热器来的热风，将煤粉打进分离器，分离器将合格的煤粉（不合格的煤粉送回磨煤机），经过排粉机送至煤粉仓。
火力发电厂基本原理
容量（t/h） 蒸汽参数
汽机功率(MW)
420
13.8Pa(540/540 )
125
670 1025 2008
13.8Pa(540/540 )
200
16.8Pa(540/540 )
300
16.8Pa(540/540 )
600
炉型
煤粉炉 煤粉炉 煤粉炉（引） 煤粉炉
9
song
2、锅炉热效率与锅炉型号
（再热蒸汽）汽机高压缸出口→再热器冷段管→再 热器→再热器热段管→汽机中压缸进口 。
14
song
3、主凝结水系统
凝汽器→凝结水泵→轴封冷却器→低加→除氧器。
4、 除氧器系统：除氧器及其相连的所有管路和
附件（安全门，水位计等）。 5、主给水系统：除氧水箱下水管→低压给水管→给
水泵→高压给水管→高加→主给水管。 6、 回热抽汽系统和加热器疏水系统：汽机抽汽管
1、汽轮发电机组的汽耗率d0：机组每发1KW.h 的电所消耗的蒸汽量；200MW机组在 3kg/kw.h左右。
2、汽轮发电机组的热耗率q：机组每发1KW.h 的电所消耗的蒸汽量； 200MW机组在 8400kJ/kw.h左右。
3、发电厂总效率ŋPL：电厂发出的电能与所消 耗的燃料总能量； 200MW机组在34%左右
火力发电厂生产基本常识
song
song
1
主要内容
一、火力发电厂生产概述 二、锅炉设备及组成 三、汽轮机设备及组成 四、火电厂热力系统 五、发电厂的主要技术经济指标 六、高效火力发电新技术
song
2
1.火电厂的分类（按蒸汽参数）与容量
中低压: 3.4MPa，435℃, 6\12\25\50MW， 高压： 9.8MPa， 540℃， 50\100MW， 超高压:13.7MPa，535/535℃， 125\200MW， 亚临界：16.2MPa，540/540℃ ，300\600MW， 超临界：24MPa，538/566℃ 600\800MW， 超超临界电厂： 28MPa以上 我国现正研制1000MW级的超临界机组
DLT5054-1996 火力发电厂汽水管道设计技术规定
火力发电厂汽水管道设计技术规定Code for design of thermal power plant steam/water pipingDL/T 5054—1996主编部门：电力工业部东北电力设计院批准部门：中华人民共和国电力工业部中华人民共和国电力工业部关于发布《火力发电厂汽水管道设计技术规定》电力行业标准的通知电技［1996］340号《火力发电厂汽水管道设计技术规定》电力行业标准，经审查通过，批准为推荐性标准，现予发布。
标准编号为：DL/T5054—1996。
本标准自1996年10月1日起实施。
请将执行中的问题和意见告电力部电力规划设计总院，并抄送部标准化领导小组办公室。
本标准由中国电力出版社负责出版发行。
1996年5月30日常用符号的单位和意义σt s(0.2%)λmax1总则1.0.1本规定制定的目的是为了指导火力发电厂汽水管道的设计，以保证火力发电厂安全、满发、经济运行。
1.0.2本规定适用于火力发电厂范围内主蒸汽参数为27MPa、550℃(高温再热蒸汽可达565℃)及以下机组的汽水管道设计。
机、炉本体范围内的汽水管道设计，除应符合本规定外，还应与制造厂共同协商确定。
发电厂内的热网管道和输送油、空气等介质管道的设计，可参照本规定执行。
本规定不适用于燃油管道、燃气管道、氢气管道和地下直埋管道的设计。
1.0.3本规定所引用的相关标准管道元件的公称通径(GB1047)管道元件的公称压力(GB1048)高压锅炉用无缝钢管(GB5310)低中压锅炉用无缝钢管(GB3087)碳素结构钢(GB700)螺旋焊缝钢管(SY5036～5039)低压流体输送用焊接钢管(GB3092)钢制压力容器(GB150)碳钢焊条(GB5117)低合金钢焊条(GB5118)火力发电厂汽水管道应力计算技术规定(SDGJ6)电力建设施工及验收技术规范(管道篇)(DJ56)电力建设施工及验收技术规范(火力发电厂焊接篇)(DL5007)电力建设施工及验收技术规范(钢制承压管道对接焊缝射线检验篇)(SDJ143)火力发电厂金属技术监督规程(DL438)电力工业锅炉监察规程(SD167)2一般规定2.0.1设计要求管道设计应根据热力系统和布置条件进行，做到选材正确、布置合理、补偿良好、疏水通畅、流阻较小、造价低廉、支吊合理、安装维修方便、扩建灵活、整齐美观，并应避免水击、共振和降低噪声。

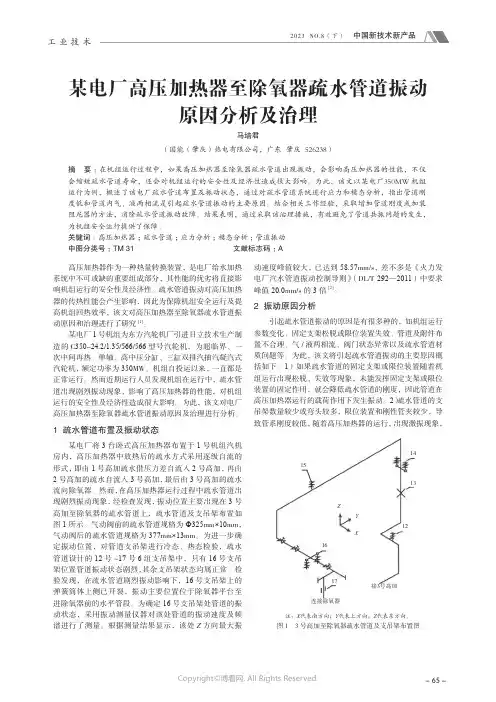

某电厂高压加热器至除氧器疏水管道振动原因分析及治理
- 65 -工 业 技 术高压加热器作为一种热量转换装置，是电厂给水加热系统中不可或缺的重要组成部分，其性能的优劣将直接影响机组运行的安全性及经济性。
疏水管道振动对高压加热器的传热性能会产生影响，因此为保障机组安全运行及提高机组回热效率，该文对高压加热器至除氧器疏水管道振动原因和治理进行了研究[1]。
某电厂1号机组为东方汽轮机厂引进日立技术生产制造的C 350-24.2/1.35/566/566型号汽轮机，为超临界、一次中间再热、单轴、高中压分缸、三缸双排汽抽汽凝汽式汽轮机，额定功率为350MW 。
机组自投运以来，一直都是正常运行。
然而近期运行人员发现机组在运行中，疏水管道出现剧烈振动现象，影响了高压加热器的性能，对机组运行的安全性及经济性造成很大影响。
为此，该文对电厂高压加热器至除氧器疏水管道振动原因及治理进行分析。
1 疏水管道布置及振动状态某电厂将3台卧式高压加热器布置于1号机组汽机房内，高压加热器中放热后的疏水方式采用逐级自流的形式，即由1号高加疏水借压力差自流入2号高加，再由2号高加的疏水自流入3号高加，最后由3号高加的疏水流向除氧器。
然而，在高压加热器运行过程中疏水管道出现剧烈振动现象，经检查发现，振动位置主要出现在3号高加至除氧器的疏水管道上，疏水管道及支吊架布置如图1所示。
气动阀前的疏水管道规格为Ф325mm ×10mm ，气动阀后的疏水管道规格为377mm ×13mm 。
为进一步确定振动位置，对管道支吊架进行冷态、热态检验，疏水管道设计的12号~17号6组支吊架中，只有16号支吊架位置管道振动状态剧烈，其余支吊架状态均属正常。
检验发现，在疏水管道剧烈振动影响下，16号支吊架上的弹簧筒体上侧已开裂，振动主要位置位于除氧器平台至进除氧器前的水平管段。
为确定16号支吊架处管道的振动状态，采用振动测量仪器对该处管道的振动速度及频谱进行了测量。
根据测量结果显示，该处Z 方向最大振动速度峰值较大，已达到58.57mm/s ，差不多是《火力发电厂汽水管道振动控制导则》（DL/T 292—2011）中要求峰值20.0mm/s 的3倍[2]。
300MW火电机组热力系统选择资料
300MW火电机组热力系统选择摘要300MW级燃煤机组是我国在近阶段重点的火力机组，由于300MW发电机组具有容量大，参数高，能耗低，可靠性高，对环境污染小等特点，今后在全国将会更多的300MW级发电机组投入电网运行。
本次设计的目的是通过对300MW火力发电厂热力系统局部的初步设计，掌握火力发电厂热力系统初步设计的步骤、计算方法及设计过程中设备的选择方法，熟悉热力系统的组成、连接方式和运行特性。
本文分为四部分，对锅炉燃烧系统及其设备进行选择,进行原则性热力系统的拟定计算、全面性热力系统的拟定和汽机主要辅助设备的确定。
通过一些给定的基本数据和类型进行科学的计算，来选配发电机组所需的各种设备，使其达到优化。
本次设计的目的是通过对300MW火力发电厂热力系统局部的初步设计，掌握火力发电厂热力系统初步设计的步骤、计算方法及设计过程中设备的选择方法，熟悉热力系统的组成、连接方式和运行特性。
本文分为四部分，对锅炉燃烧系统及其设备进行选择,进行原则性热力系统的拟定计算、全面性热力系统的拟定和汽机主要辅助设备的确定。
通过一些给定的基本数据和类型进行科学的计算，来选配发电机组所需的各种设备，使其达到优化。
关键词：火力发电厂；热力系统；初步设计；设备选择目录摘要 (I)前言 (1)1 锅炉辅助设备的选择 (2)1.1燃烧系统的计算 (2)1.2 磨煤机选择及制粉系统热力计算 (2)2 发电厂主要设备的选择 (5)2.1 汽轮机型式、参数及容量的确定 (5)2.2 锅炉型式和容量的确定 (5)3 热力系统辅助设备的选择 (6)3.1 给水泵的选择 (6)3.2 凝结水泵的选择 (7)3.3 除氧器及给水箱的选择 (9)3.4连续排污扩容器的选择 (9)3.5定期排污扩容器的选择 (10)3.6 疏水扩容器的选择 (11)3.7 工业水泵的选择 (11)3.8 循环水泵的选择 (12)4 原则性热力系统的拟定 (14)4.1 除氧器连接系统的拟定 (14)4.2 给水回热连接系统的拟定 (15)5全面性热力系统的拟定 (18)5.1 选择原则 (18)5.2 主蒸汽管道系统 (18)5.3 再热蒸汽旁路系统 (19)5.4给水管道系统 (20)5.5回热加热系统 (20)5.6 除氧器及给水箱管道系统 (21)5.7 其他一些系统 (21)结论 (23)致谢 (24)参考文献 (25)前言电力工业，是我国经济不断发展的基础。
火力发电厂的基本生产过程
火力发电厂的基本生产过程这里介绍的是汽轮机发电的基本生产过程。
火力发电厂的燃料主要有煤、石油（主要是重油、天然气）。
我国的火电厂以燃煤为主，过去曾建过一批燃油电厂，目前的政策是尽量压缩烧油电厂，新建电厂全部烧煤。
火力发电厂由三大主要设备——锅炉、汽轮机、发电机及相应辅助设备组成，它们通过管道或线路相连构成生产主系统，即燃烧系统、汽水系统和电气系统。
其生产过程简介如下。
1．燃烧系统燃烧系统如图2－l 所示，包括锅炉的燃烧部分和输煤、除灰和烟气排放系统等。
煤由皮带输送到锅炉车间的煤斗，进入磨煤机磨成煤粉，然后与经过预热器预热的空气一起喷入炉内燃烧，将煤的化学能转换成热能，烟气经除尘器清除灰分后，由引风机抽出，经高大的烟囱排入大气。
炉渣和除尘器下部的细灰由灰渣泵排至灰场。
2．汽水系统汽水系统流程如图2－2 所示，包括锅炉、汽轮机、凝汽器及给水泵等组成的汽水循环和水处理系统、冷却水系统等。
水在锅炉中加热后蒸发成蒸汽，经过热器进一步加热，成为具有规定压力和温度的过热蒸汽，然后经过管道送入汽轮机。
在汽轮机中，蒸汽不断膨胀，高速流动，冲击汽轮机的转子，以额定转速（3000r／min）旋转，将热能转换成机械能，带动与汽轮机同轴的发电机发电。
在膨胀过程中，蒸汽的压力和温度不断降低。
蒸汽做功后从汽轮机下部排出。
排出的蒸汽称为乏汽，它排入凝汽器。
在凝汽器中，汽轮机的乏汽被冷却水冷却，凝结成水。
凝汽器下部所凝结的水由凝结水泵升压后进入低压加热器和除氧器，提高水温并除去水中的氧（以防止腐蚀炉管等），再由给水泵进一步升压，然后进入高压加热器，回到锅炉，完成水—蒸汽—水的循环。
给水泵以后的凝结水称为给水。
汽水系统中的蒸汽和凝结水在循环过程中总有一些损失，因此，必须不断向给水系统补充经过化学处理的水。
补给水进入除氧器，同凝结水一块由给水泵打入锅炉。
3．电气系统电气系统包括发电机、励磁系统、厂用电系统和升压变电站等。
发电机的机端电压和电流随其容量不同而变化，其电压一般在10～20kV 之间，电流可达数千安至20kA。
火力发电厂系统简介
6
（4）风烟系统。送风机将冷风送到空气预热器加热，加热 后的气体一部分经磨煤机、排粉风机进人炉膛，另一部 分经喷燃器外侧套筒直接进入炉膛。炉膛内燃烧形成的 高温烟气，沿烟道经过热器、省煤器、空气预热器逐渐 降温，再经除尘器除去90％～99％（电除尘器可除去99 ％）的灰尘，经引风机送入烟囱，排向天空。 （5）灰渣系统。炉膛内煤粉燃烧后生成的小灰粒，被除尘 器收集成细灰排入冲灰沟，燃烧中因结焦形成的大块炉 渣，下落到锅炉底部的渣斗内，经过碎渣机破碎后也排 入冲灰沟，再经灰渣水泵将细灰和碎炉渣经冲灰管道排 往灰场（或用汽车将炉渣运走）。
5
第二部分
三大系统简介
一、燃烧系统 燃烧系统由输煤、磨煤、燃烧、风烟、灰渣等环节组成，其流程如下图所示。 （l）运煤。电厂的用煤量是很大的，一座装机容量4×30万kW的现代火力发电厂，煤耗率按360g ／kw.h计，每天需用标准煤（每千克煤产生7000卡热量）360（g）×120万（kw）×24（h） =10368t。因为电厂燃煤多用劣质煤，且中、小汽轮发电机组的煤耗率在400~500g／kw· h左右， 所以用煤量会更大。据统计，我国用于发电的煤约占总产量的1／4，主要靠铁路运输，约占铁 路全部运输量的40％。为保证电厂安全生产，一般要求电厂贮备十天以上的用煤量。 （2）磨煤。用火车或汽车、轮船等将煤运至电厂的储煤场后，经初步筛选处理，用输煤皮带送到 锅炉间的原煤仓。煤从原煤仓落入煤斗，由给煤机送入磨煤机磨成煤粉，并经空气预热器来的 一次风烘干并带至粗粉分离器。在粉粉分离器中将不合格的粗粉分离返回磨煤机再行磨制，合 格的细煤粉被一次风带入旋风分离器，使煤粉与空气分离后进入煤粉仓。 （3）锅炉与燃烧。煤粉由可调节的给粉机按锅炉需要送入一次风管，同时由旋风分离器送来的气 体（含有约10％左右未能分离出的细煤粉），由排粉风机提高压力后作为一次风将进入一次风 管的煤粉经喷燃器喷入炉膛内燃烧。 目前我国新建电厂以300MW及以上机组为主。300MW机组的锅炉蒸发量为1000t／h（亚 临界压力），采用强制循环（或自然循环）的汽包炉；600MW机组的锅炉为2000t／h的（汽包） 直流锅炉。在锅炉的四壁上，均匀分布着4支或8支喷燃器，将煤粉（或燃油、天然气）喷入炉 膛，火焰呈旋转状燃烧上升，又称为悬浮燃烧炉。在炉的顶端，有贮水、贮汽的汽包，内有汽 水分离装置，炉膛内壁有彼此紧密排列的水冷壁管，炉膛内的高温火焰将水冷壁管内的水加热 成汽水混合物上升进入汽包，而炉外下降管则将汽包中的低温水靠自重下降至下连箱与炉内水 冷壁管接通，靠炉外冷水下降而炉内水冷壁管中热水自然上升的锅炉叫自然循环汽包炉，而当 压力高到16.66~17.64MPa时，水、汽重度差变小，必须在循环回路中加装循环泵，即称为强制 循环锅炉。当压力超过18．62MPa时，应采用直流锅炉。
火力发电厂完整系统流程图课件
循环水泵与冷却塔
循环水泵
负责将冷却水从冷却塔送至凝汽器，吸收汽轮机排汽热 量后返回冷却塔进行降温。循环水泵通常采用轴流泵或 混流泵，具有流量大、扬程低的特点。为提高冷却效果 ，循环水泵通常采用多台并联运行。
冷却塔
通过自然通风或机械通风方式，将循环水中的热量散发 至大气中，降低循环水温度。冷却塔通常由填料、配水 系统、通风设备等组成。为提高冷却效果，冷却塔需定 期进行清洗和维护。
受体防护
对厂界和敏感点进行噪声监测，确保噪声达 标排放。
08
运行管理与维护保养制 度
运行操作规程和应急预案演练
运行操作规程
严格执行操作规程，确保机组安全稳定运行，包括启动、停机、负荷调整等操作规范。
应急预案演练
定期组织应急演练，提高员工应对突发事件的能力，包括设备故障、安全事故等紧急情况的处理方法。
锅炉
汽轮机
包括燃烧室、水冷壁、过热器、再热器等 ，负责将燃料燃烧产生的热能传递给水， 生成高温高压的蒸汽。
由高压缸、中压缸和低压缸组成，蒸汽在 汽轮机中膨胀做功，驱动汽轮机旋转。
发电机
辅助设备与系统
与汽轮机同轴连接，将汽轮机产生的机械 能转换为电能输出。
包括燃料输送系统、给水系统、冷却水系 统、烟气处理系统等，保障火力发电厂的 稳定运行。
火力发电厂完整系统 流程图课件
目录
• 火力发电厂概述 • 燃料供应系统流程图 • 锅炉系统流程图 • 汽轮机系统流程图 • 发电机及变压器系统流程图 • 辅助设备及控制系统流程图 • 安全环保设施流程图 • 运行管理与维护保养制度
01
火力发电厂概述
定义与分类
定义
火力发电厂是利用化石燃料（如 煤、石油、天然气等）燃烧产生 的热能来发电的工厂。
某厂600MW机组除氧器上水管道振动大的原因分析
某厂600MW机组除氧器上水管道振动大的原因分析本文简要介绍了在火力发电厂，除氧器上水管道振动大的原因，介绍了管道水击的原理，从理论上对除氧器上水管道振动大问题进行了分析，并找到了解决的办法，对于火力发电厂安全生产，有一定的参考价值。
标签：水击；振动；水位；原因分析；防范措施1 水冲击概念水冲击又称水锤，是由于蒸汽或水突然产生的冲击力，使承载其流动的管道或容器发生声响和震动的一种现象。
水冲击是工质在管道流动不畅的情况下产生的。
电厂中的水冲击大多是由于蒸汽管道积水或疏水不畅而形成空气塞、水塞障碍，以致高速蒸汽不能顺畅通过，于是蒸汽冲击这些水塞，从而发出巨响和强烈的震动，甚至造成设备的严重损坏。
2 水冲击事故其危害性水冲击事故是电厂的大敌，轻则引起管道的强烈震动，重则破坏管道的支吊架，拉裂管道弯头焊接口，若水冲击事故发生在汽轮机内部，其造成的危害将更大：损伤汽轮机叶片，冷水冲击热态汽轮机会使汽缸、大轴产生巨大的热应力，直接导致汽缸和转子发生变形、弯曲，出现或扩展裂纹，严重损害汽轮机，甚至导致整台机组报废。
3 原因分析某厂在一次非停后又立即进行启动过程中，当把再循环全开，除氧器上水管道发生强烈的振动，整个机房内发出可怕的震动，管道的支吊架上的螺丝都震掉了，将再循环阀又恢复原来的开度，振動才消失。
把把再循环全开，相当于突然把总阀门关闭，势必引起水击现象，振动机理分析认为：当把再循环全开时，除氧器上水管道不再向除氧器进水，由于重力作用，水从30米高处反而向下流入凝汽器，这段管道形成空管，且这段管道是低温的，此时除氧头上部是压力0.49 MPa，温度约200℃的蒸汽，当一团蒸汽在管壁上凝结为水滴时，比容相差400多倍，则在汽团凝结成水后突然形成局部真空，周围压力蒸汽要来填充因凝结而形成真空的空間，形成巨大的冲击，如此连续凝结冲击，管壁也在升温趋于平衡，这个过程造成了连续的剧烈振动。
据专家计算，这种冲击力量可达数十吨。
简析电厂疏水系统管道优化方案
简析电厂疏水系统管道优化方案文章介绍了火力发电厂疏水系统的设计原则，分析了火力发电厂有关设备的乏汽和工质回收以及疏水系统设置的情况，并提出一些建议，以达到节能减排的目的，降低企业生产成本，增加企业利润。
标签：疏水；回收；疏水系统优化引言火力发电厂热力系统、设备在机组启动、停机检修及正常运行时需要有预暖、放空及疏水放气等要求，该部分操作伴随有一定的工质和能量的损失，回收、利用好这部分的工质和能量不仅节约资源，减少环境污染，同时也可以提高电厂的经济效益。
火力发电厂热力系统及设备的放水、放气系统主要包括：（1）蒸汽、水管道启动的放水、放气。
（2）蒸汽管道的经常疏水。
（3）管道蒸汽伴热工质损失。
（4）热力系统设备的检修放水。
（5）设备的排汽、排污，除氧器溢放水、除氧器连续排汽、扩容器排汽放水等。
1 疏水系统的设计原则火力发电厂疏水系统的设计是热力系统设计非常重要的部分，设计要遵循以下基本原则：（1）热力设备和管道应设置完善的疏水、放水和排污水回收利用系统。
（2）设备、管道的经常性疏水和疏水扩容器、连续排污扩容器所产生的蒸汽，应回收至热力系统直接利用。
（3）设备、管道的启动疏水、事故及检修放水、锅炉排污水等水质稍差，可直接用作热网水的补充水或降温后作为锅炉补给水处理的原水、汽轮机凝汽器循环冷却水或除灰系统的补充水。
2 疏水系统的设置2.1 热力系统工质回收热力系统的工质回收主要针对主厂房内无压放水母管、有压放水母管、辅汽疏水母管。
在设计中要根据系统功能及管道布置，合理地进行蒸汽、水管道的放水、放气点装置的设计，能满足机组各种工况运行要求。
同时还要合理地进行辅汽疏水扩容器容积的选择，保证疏水尽量回收和疏水通畅。
疏水系统设计一般包括无压放水系统、有压放水系统和辅汽疏水系统。
无压放水系统是满足机组停运、检修或水压试验等要求，将中低压汽水管道及设备中的存水，经过排水漏斗至无压放水母管排至汽机房集水坑或主厂房外。
有压放水系统是放水直接接入有压放水母管并排至锅炉疏水（排污）扩容器或其他扩容器。
火力发电厂主要及辅助设备的构造和作用
火力发电厂主要及辅助设备的构造和作用一次风机：干燥燃料，将燃料送入炉膛，一般采用离心式风机。
送风机：克服空气预热器、风道、燃烧器阻力，输送燃烧风，维持燃料充分燃烧。
引风机：将烟气排除，维持炉膛压力，形成流动烟气，完成烟气及空气的热交换。
磨煤机：将原煤磨成需要细度的煤粉，完成粗细粉分离及干燥。
空预器：空气预热器是利用锅炉尾部烟气热量来加热燃烧所需空气的一种热交换装置。
提高锅炉效率，提高燃烧空气温度，减少燃料不完全燃烧热损失。
空预器分为导热式和回转式。
回转式是将烟气热量传导给蓄热元件，蓄热元件将热量传导给一、二次风，回转式空气预热器的漏风系数在8～10％。
炉水循环泵：建立和维持锅炉内部介质的循环，完成介质循环加热的过程。
燃烧器：将携带煤粉的一次风和助燃的二次风送入炉膛，并组织一定的气流结构，使煤粉能迅速稳定的着火，同时使煤粉和空气合理混合，达到煤粉在炉内迅速完全燃烧。
煤粉燃烧器可分为直流燃烧器和旋流燃烧器两大类。
汽轮机本体汽轮机本体是完成蒸汽热能转换为机械能的汽轮机组的基本部分，即汽轮机本身。
它与回热加热系统、调节保安系统、油系统、凝汽系统以及其他辅助设备共同组成汽轮机组。
汽轮机本体由固定部分（静子）和转动部分（转子）组成。
固定部分包括汽缸、隔板、喷嘴、汽封、紧固件和轴承等。
转动部分包括主轴、叶轮或轮鼓、叶片和联轴器等。
固定部分的喷嘴、隔板与转动部分的叶轮、叶片组成蒸汽热能转换为机械能的通流部分。
汽缸是约束高压蒸汽不得外泄的外壳。
汽轮机本体还设有汽封系统。
汽轮机：汽轮机是一种将蒸汽的热势能转换成机械能的旋转原动机。
分冲动式和反动式汽轮机。
给水泵：将除氧水箱的凝结水通过给水泵提高压力，经过高压加热器加热后，输送到锅炉省煤器入口，作为锅炉主给水。
高低压加热器：利用汽轮机抽汽，对给水、凝结水进行加热，其目的是提高整个热力系统经济性。
除氧器：除去锅炉给水中的各种气体，主要是水中的游离氧。
凝汽器：使汽轮机排汽口形成最佳真空，使工质膨胀到最低压力，尽可能多地将蒸汽热能转换为机械能，将乏汽凝结成水。
发电厂给水除氧系统浅析
发电厂给水除氧系统浅析发布时间：2021-12-30T07:44:56.437Z 来源：《福光技术》2021年21期作者：王林语[导读] 锅炉给水是火力发电厂的重要能源替代介质。
锅炉给水质量直接决定着蒸汽的质量。
华能武汉发电有限责任公司湖北武汉 430000摘要：锅炉给水是火力发电厂的重要能源替代介质。
锅炉给水质量直接决定着蒸汽的质量。
保证炉水质量是炉水质量监督的根本目的，而供水除氧是炉水质量监督的重要组成部分。
关键词：除氧供水、运行维护、异常处理为了保证锅炉的安全运行，锅炉给水的有效除氧十分重要。
给水和补给水的除氧是电站锅炉或工业锅炉防止腐蚀的主要方法。
在压力容器中，溶解于水中的气体量和水面上气体的分压力成正比，采用热力除氧的方法，亦即用蒸汽来加热给水，提高水的温度，水面上蒸汽的分压力就逐渐增加，而溶解气体的分压力逐渐降低，溶解于水的气体就不断逸出，当维持容器于一定的压力下，蒸汽加热给水达到沸腾温度，水面上全部是水蒸汽，溶解气体的分压力为零，亦即溶解于水的气体可被去掉。
1.电厂供水除氧方法1.1.热力脱氧热力脱氧的原理是在相应压力下将水加热到饱和温度(一般为沸点) ，蒸汽压力接近于水面的全压，溶解在水中的氧气压力接近于零，使氧气沉淀，然后在水面上生成氧气，从而保证水的含氧量达到水质标准的要求。
目前，大型火电厂普遍采用高压除氧器作为热脱氧设备。
高压除氧器回热系统是大型火电机组中的重要辅机之一，其作用是除去给水中的溶解氧及其不凝结气体，避免设备腐蚀，保证传热效果，目前火电厂采用锅炉给水除氧的技术大多是所谓的物理氧法，又称热脱氧法，其方法是直接使用汽水混合物,将水加热到高压除氧器操作压力的饱和温度，表面的上空气压力是由水蒸气产生的，几乎所有这些都使得其他气体的分压大大降低到接近于零，从而使溶解在水中的氧气和其他惰性气体从水中不断逸出，以达到除去水中氧气和其他不凝结气体的目的,与其他除氧技术相比，热除氧技术不仅可以除去水中的氧气，还可以除去水中的其他气体，而且水中不含杂质，因此受到许多制造商的青睐。
火力发电厂主要及辅助设备的构造与作用
火力发电厂主要及辅助设备的构造与作用随着工业化的迅猛发展和人口的增加，对电力的需求也越来越大。
火力发电厂作为常见的发电设施之一，利用化石燃料通过燃烧的方式产生热能，再将热能转化为机械能，最后通过发电机将机械能转化为电能。
火力发电厂的主要设备包括锅炉、汽轮机和发电机，辅助设备则包括给水系统、燃烧系统、排烟系统和冷却系统等。
下面将详细介绍主要设备及其作用。
锅炉锅炉是火力发电厂的核心设备之一，主要用于将燃料燃烧产生的热能转化为水蒸气，为后续的发电工序提供动力。
锅炉由炉膛、燃烧器、传热管束和空气预热器等组成。
在燃料燃烧时，锅炉产生的高温烟气在传热管束中与水进行热交换，使水被加热并转化为高温高压的蒸汽。
汽轮机汽轮机是直接使用蒸汽来产生机械能的装置。
在火力发电厂中，蒸汽由锅炉产生后通过管道输送至汽轮机中，蒸汽的高温高压使得汽轮机内的叶片开始旋转，产生动力。
汽轮机主要包括高压缸、中压缸和低压缸等部分，通过多级膨胀工序将蒸汽的能量逐级释放，最终驱动发电机转动。
发电机发电机是将机械能转变为电能的装置。
在火力发电厂中，汽轮机的旋转运动通过联轴器与发电机相连，使得发电机内的转子旋转。
转子内的线圈与磁场相互作用，引起电磁感应现象，产生交流电。
交流电经过整流、变压等装置的处理后，输出为稳定的电能，供应给用户使用。
给水系统给水系统主要负责提供锅炉所需的水源，并确保水质满足发电工艺的要求。
给水系统包括水箱、水泵、除氧器等设备。
水箱存储着大量的循环水，通过水泵将水送入锅炉中。
除氧器则用于除去水中的氧气和有害物质，防止锅炉管束内的腐蚀和结垢。
燃烧系统燃烧系统是将燃料燃烧产生高温烟气的装置。
该系统由燃烧器、风机、燃烧控制器等组成。
燃烧器通过控制燃料和空气的比例，使得燃料充分燃烧，产生高温的烟气。
风机则提供足够的空气，使燃料在燃烧过程中能够充分氧化。
燃烧控制器负责控制燃烧过程，确保燃料的燃烧效率和稳定性。
排烟系统排烟系统是将燃烧后的烟气排出火力发电厂的装置。
火力发电厂除氧系统原理
火力发电厂除氧系统原理火力发电厂运行过程中，给水会不断地溶解入气体，主要是由补充水带入空气,从系统中处于真空下工作的设备（如凝汽器及部分低压加热器）和管道附件的不严密处漏入空气。
溶于水中的氧，对钢铁构成的热力设备及管道会产生强烈的腐蚀作用，二氧化碳将加剧氧的腐蚀。
而所有不凝结的气体在换热设备中均会使热阻增加、传热效果恶化，从而导致机组热经济性下降。
水的碱性较弱和高温将使腐蚀速度加快，所以火电厂在对给水除氧的同时还通过加药使水保持一定的碱性:PH值大于71 而高温下工作的给水管道和省煤器，只要给水中溶有少量的氧（如0.03mg∕L ）,在短时期内就会造成腐蚀穿孔，引起漏泻或爆管。
除氧器就是完成除氧任务的设备。
给水除氧有化学除氧和物理除氧两种方法。
化学除氧可以彻底除氧，但只能去除一种气体，且需要昂贵的加药费用，还会生成盐类，故电厂中较少单独采用这种方法。
物理除氧即热力除氧采用加热方法，它能够去除水中的大部分气体。
对于亚临界压力机组，热力除氧已能够基本满足要求；对于超临界压力机组，则在热力除氧的基础上，再做补充化学除氧,这样加药量少，生成的盐类也少，影响不大。
热力除氧原理建立在亨利定律和道尔顿定律基础上。
基本原理如下：气体在水中的溶解度正比于该气体在水面的分压力。
水中各种气体分压力的总和与水面的混合压力的总压力相平衡。
当水加热至沸腾时，水面处蒸汽的分压力接近其混合气体的总压力，其他气体的分压力接近于零，故水中溶解的其他气体几乎全部被排除出水面。
但是，气体排到水面需要路径和时间，而且水面的气体必须及时排到远离水面处。
此外，能够形成较大气泡的气体才能逸出水面，而水中尚存的分子状气体，则需要更强的驱动力才能排出水面。
为了满足上述这些条件，在进行除氧器的结构设计时，必须注意满足下述条件：(1)水与蒸汽要有足够大的接触表面；(2)迅速把逸出水面的气体排走；(3)加热蒸汽与需要除氧的水之间有足够长的逆向流动途径，即有足够大的传热面积和足够大的传热、传质时间。
火力发电厂辅助设备及系统
火力发电厂辅助设备及系统1. 简介火力发电厂是一种常见的发电方式，其主要通过燃烧煤炭、油气等燃料来产生热能，再将热能转化为机械能，最终驱动发电机发电。
为了保证火力发电厂的正常运行和高效发电，需要配备一系列辅助设备及系统。
2. 辅助设备2.1 燃料供应系统燃料供应系统是火力发电厂的重要组成部分，主要由燃料储存设备、给煤机和煤磨机组成。
燃料储存设备通常包括煤仓和油气回收罐，用于存储煤炭和油气等燃料。
给煤机是将煤炭从煤仓输送到锅炉燃烧室的设备，常见的给煤机有刮板式和链斗式。
煤磨机用于将煤炭磨成粉状，提高燃烧效率。
2.2 锅炉系统锅炉系统是火力发电厂的核心设备，主要由炉膛、燃烧器和换热面等组成。
炉膛是燃烧煤炭等燃料的地方，燃烧器主要用于喷入燃料并调节燃料的供应量和燃烧风量。
换热面是将燃烧产生的热能传递给水蒸气的部分，常见的换热面有水冷壁、过热器和再热器等。
2.3 脱硫脱硝系统脱硫脱硝系统是火力发电厂的环保设备，主要用于减少燃煤发电对大气环境的污染。
脱硫处理主要采用湿法石膏法和半干法法，通过喷氢氧化钠溶液或石膏浆液与烟气中的二氧化硫反应，将其转化为硫酸钙沉淀物。
脱硝处理主要采用选择性催化还原法和选择性非催化还原法，通过添加催化剂或直接喷射氨水来使烟气中的氮氧化物发生化学反应，转化为氮和水。
2.4 除尘系统除尘系统用于去除燃煤发电过程中产生的大颗粒烟尘和微颗粒烟尘，以减少对环境的污染。
除尘系统主要包括电除尘器和布袋除尘器两种形式。
电除尘器利用高压直流静电场的作用，使带电颗粒被吸附在电极上，然后由振动装置或电击机进行脱附。
布袋除尘器则利用纤维布袋的过滤作用，将颗粒物截留在布袋表面。
3. 辅助系统3.1 水处理系统水处理系统是火力发电厂的重要辅助系统，主要用于处理供给锅炉的给水。
水处理系统一般包括除氧器、给水泵、软化水设备和循环水处理设备等。
除氧器用于去除给水中的气体和溶解氧，以减少管道和锅炉的腐蚀。
给水泵用于将处理后的给水供给锅炉。
火力发电厂的主要系统构成及基本生产过程
火力发电厂的主要系统构成及基本生产过程火力发电一般是指利用石油、煤炭和天然气等燃料燃烧时产生的热能来加热水，使水变成高温、高压水蒸气，然后再由水蒸气推动发电机来发电的方式的总称。
以煤、石油或天然气作为燃料的发电厂统称为火电厂。
火力发电站的主要设备系统包括：燃料供给系统、给水系统、蒸汽系统、冷却系统、电气系统及其他一些辅助处理设备。
火力发电系统主要由燃烧系统（以锅炉为核心）、汽水系统（主要由各类泵、给水加热器、凝汽器、管道、水冷壁等组成）、电气系统（以汽轮发电机、主变压器等为主）、控制系统等组成。
前二者产生高温高压蒸汽；电气系统实现由热能、机械能到电能的转变；控制系统保证各系统安全、合理、经济运行。
火力发电的重要问题是提高热效率，办法是提高锅炉的参数（蒸汽的压强和温度）。
90年代，世界最好的火电厂能把40％左右的热能转换为电能；大型供热电厂的热能利用率也只能达到60％～70％。
此外，火力发电大量燃煤、燃油，造成环境污染，也成为日益引人关注的问题。
热电厂为火力发电厂，采用煤炭作为一次能源，利用皮带传送技术，向锅炉输送经处理过的煤粉，煤粉燃烧加热锅炉使锅炉中的水变为水蒸汽，经一次加热之后，水蒸汽进入高压缸。
为了提高热效率，应对水蒸汽进行二次加热，水蒸汽进入中压缸。
通过利用中压缸的蒸汽去推动汽轮发电机发电。
从中压缸引出进入对称的低压缸。
已经作过功的蒸汽一部分从中间段抽出供给炼油、化肥等兄弟企业，其余部分流经凝汽器水冷，成为40度左右的饱和水作为再利用水。
40度左右的饱和水经过凝结水泵，经过低压加热器到除氧器中，此时为160度左右的饱和水，经过除氧器除氧，利用给水泵送入高压加热器中，其中高压加热器利用再加热蒸汽作为加热燃料，最后流入锅炉进行再次利用。
以上就是一次生产流程。
火力发电厂的主要系统构成火力发电厂的主要生产系统包括汽水系统、燃烧系统和电气系统，现分述如下：（一）汽水系统：火力发电厂的汽水系统是由锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等组成，他包括汽水循环、化学水处理和冷却系统等。
火力发电厂主要生产系统
火力发电厂的主要生产系统包括汽水系统、燃烧系统和电气系统，现分述如下：（一）汽水系统：火力发电厂的汽水系统是由锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等组成，他包括汽水循环、化学水处理和冷却系统等。
水在锅炉中被加热成蒸汽，经过热器进一步加热后变成过热的蒸汽，再通过主蒸汽管道进入汽轮机。
由于蒸汽不断膨胀，高速流动的蒸汽推动汽轮机的叶片转动从而带动发电机。
为了进一步提高其热效率，一般都从汽轮机的某些中间级后抽出作过功的部分蒸汽，用以加热给水。
在现代大型汽轮机组中都采用这种给水回热循环。
此外，在超高压机组中还采用再热循环，既把作过一段功的蒸汽从汽轮机的高压缸的出口将作过功的蒸汽全部抽出，送到锅炉的再热汽中加热后再引入气轮机的中压缸继续膨胀作功，从中压缸送出的蒸汽，再送入低压缸继续作功。
在蒸汽不断作功的过程中，蒸汽压力和温度不断降低，最后排入凝汽器并被冷却水冷却，凝结成水。
凝结水集中在凝汽器下部由凝结水泵打至低压加热再经过除氧气除氧，给水泵将预加热除氧后的水送至高压加热器，经过加热后的热水打入锅炉，再过热器中把水已经加热到过热的蒸汽，送至汽轮机作功，这样周而复始不断的作功。
在汽水系统中的蒸汽和凝结水，由于疏通管道很多并且还要经过许多的阀门设备，这样就难免产生跑、冒、滴、漏等现象，这些现象都会或多或少地造成水的损失，因此我们必须不断的向系统中补充经过化学处理过的软化水，这些补给水一般都补入除氧器中。
（二）燃烧系统燃烧系统是由输煤、磨煤、粗细分离、排粉、给粉、锅炉、除尘、脱流等组成。
是由皮带输送机从煤场,通过电磁铁、碎煤机然后送到煤仓间的煤斗内,再经过给煤机进入磨煤机进行磨粉，磨好的煤粉通过空气预热器来的热风，将煤粉打至粗细分离器，粗细分离器将合格的煤粉（不合格的煤粉送回磨煤机），经过排粉机送至粉仓，给粉机将煤粉打入喷燃器送到锅炉进行燃烧。
而烟气经过电除尘脱出粉尘再将烟气送至脱硫装置，通过石浆喷淋脱出流的气体经过吸风机送到烟筒排人天空。
火力发电厂的设备作用和各系统流程
火力发电厂的设备作用和各系统流程一、燃烧系统生产流程来自煤场的原煤经皮带机输送到位置较高的原煤仓中，原煤从原煤仓底部流出经给煤机均匀地送入磨煤机研磨成煤粉。
自然界的大气经吸风口由送风机送到布置于锅炉垂直烟道中的空气预热器内，接受烟气的加热，回收烟气余热。
从空气预热器出来约250左右的热风分成两路：一路直接引入锅炉的燃烧器，作为二次风进入炉膛助燃；另一路则引入磨煤机入口，用来干燥、输送煤粉，这部分热风称一次风。
流动性极好的干燥煤粉与一次风组成的气粉混合物，经管路输送到粗粉分离器进行粗粉分离，分离出的粗粉再送回到磨煤机入口重新研磨，而合格的细粉和一次风混合物送入细粉分离器进行粉、气分离，分离出来的细粉送入煤粉仓储存起来，由给粉机根据锅炉热负荷的大小，控制煤粉仓底部放出的煤粉流量，同时从细粉分离器分离出来的一次风作为输送煤粉的动力，经过排粉机加压后与给粉机送出的细粉再次混合成气粉混合物，由燃烧器喷入炉膛燃烧。
二、汽水系统生产流程储存在给水箱中的锅炉给水由给水泵强行打入锅炉的高压管路，并导入省煤器。
锅炉给水在省煤器管内吸收管外烟气和飞灰的热量，水温上升到300左右，但从省煤器出来的水温仍低于该压力下的饱和温度（约330），属高压未饱和水。
水从省煤器出来后沿管路进入布置在锅炉外面顶部的汽泡。
汽包下半部是水，上半部是蒸汽，下半部是水。
高压未饱和水沿汽泡底部的下降管到达锅炉外面底部的下联箱，锅炉底部四周的下联箱上并联安装上了许多水管，这些水管内由下向上流动吸收炉膛中心火焰的辐射传热和高温烟气的对流传热，由于蒸汽的吸热能力远远小于水，所以规定水冷壁内的气化率不得大于40％，否则很容易因为工质来不及吸热发生水冷壁水管熔化爆管事故。
锅炉设备的流程一、锅炉燃烧系统1、作用：使燃料在炉内充分燃烧放热，并将热量尽可能多的传递给工质，并完成对省煤器和水冷壁水管内的水加热，对过热器和再热器管内的干蒸汽加热，对空气预热器管内的空气加热。
热电厂相关管道冲洗方案
7 冲洗标准
利用化学制出的除盐水进行冲洗，在各路冲洗临时排放管的出口处取样，以目测其水质清澈且无杂物即为合格。
8 安全措施
8.1 所有冲洗工作应有专人负责、统一指挥。
8.2 成立试运小组，由安装小组配合试运小组进行冲洗，试运小组配备对讲机进行联系，同时加强与电气、调试等部门之间的合作、随时监测系统
全开#17、#30 电动阀门，其它阀门关闭。检查公用来除氧水压力正常，开启#36 手动门除氧器上水至 1/2（约 100t），开启#16 电动门对#8 给 水泵进口管路冲洗，检查排水清澈后，关闭#17 电动门，全开#2、#3、#19 电动门，开启#18 电动门对低压给水母管进行冲洗；#1 给水泵入口排放清 澈后，开启#5、6 电动门对低压给水母管进行冲洗；#2 给水泵入口排放清澈后，开启#11、12 电动门对低压给水母管进行冲洗；#3、6 给水泵入口排 放清澈后，开启#8、9、10 电动门对低压给水母管进行冲洗；#4、5 给水泵入口排放清澈后，开启#14、15 电动门对低压给水母管进行冲洗；#7 给水 泵入口排放清澈后，开启#17 电动门对低压给水母管进行冲洗；检查所有给水泵排水口排水清澈后排空除氧器内部存水。
第一篇 公用来除氧水管道及给水泵入口管道冲洗方案
1 冲洗目的
对公用来除氧水管道及除氧器低压给水管道、给水泵进口管道进行冲洗，清除系统内的杂物，保证给水系统稳定运行。
2 编制依据
1.1 《火力发电厂基本建设工程启动及竣工验收规程（2009 年版）》； 1.2 《电厂建设施工及验收技术规范汽轮机机组篇（1995 年版）》 1.3 《火电工程启动调试工作规定》（1996 年版） 1.4 《火电工程调整试运质量检验及评定标准（1996 年版）》； 1.5 《电力建设安全工作规程（2002 年版）》； 1.6 设计院设计施工图。 1.7 制造商有关系统及设备资料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、除氧器的常见故障
1）排气带水
原因
一是进水量太大，在淋水盘或配水槽中引起激溅所致； 二是排气量过大，造成排气速度过高而携带水滴。
措施
一般通过调整排气门开度，便可使排气带水现象减少或 基本消除。
2）除氧器的振动
危害
除氧器内发生水、汽冲击时，就会引起 振动。如果振动较大时，会使除氧器外部的 保温层脱落，汽水管道法兰连接处松动，焊 缝开裂，引起汽水漏泄，严重时甚至把淋水 盘等部件振掉，使除氧器不能运行。
2、除氧器运行中监视的主要参数
溶氧量 除氧器压力和水温 除氧器水位
除氧器给水温度应达到除氧器压力下的饱和温度。
当除氧器内压力突然升高，水温会暂时低于对应的饱和温度，导致给水溶 氧增加。压力升得过高时，会引起安全门动作，严重时会导致除氧器爆裂。 除氧器压力突然降低时，会导致给水泵入汽蚀。
除氧器循环泵
汽动给水泵给水管道 机组启动前可使给水箱中的水循环加热，以尽快除氧。 电动给水泵给水管道
除氧器上的管道： 1、加热蒸汽管道： 抽汽；辅助蒸汽；汽轮机高、中压阀杆漏汽、高压轴 封漏汽；小汽轮机高压阀杆漏汽；锅炉连排扩容器来汽； 高加连续排汽。 2、需除氧的水管道： 主凝结水；高加疏水；暖风器疏水； 3、与给水箱相连的管道： 去汽动、电动给水泵的给水；给水泵再循环管；去再 沸腾管；除氧器溢水、放水管；下水管；汽平衡管。
六、除氧器的管道系统
并列运行除氧器管道系 统 单元运行除氧器管道系 统
并列运行除氧器管道系 统
高 加 疏 水 连 排 扩 容 器 来 汽
单元运行除氧器管道系 统
辅助蒸汽 高加连续排汽
小汽轮机高 压门杆漏汽 汽轮机抽汽
主凝结水
锅炉暖风器疏水 高压轴封漏汽
汽轮机门杆漏汽
给水泵的再循环管 下水管 给水泵的再循环管 去再沸腾管 汽平衡管 溢水管 放水管
化学除氧：
利用某些与氧气发生化学反应的化学药剂如联氨和氨，使之和水中的迅速 发生化学反应，生成不与金属发生腐蚀的物质而达到除氧的目的。 (用化学 药剂除氧）
因化学除氧不能除去氧以外的其他气体，且化学 药剂价格较贵，故电厂中只作为辅助除氧。
二、热力除氧
热力除氧原理
当水被定压加热时，水蒸发的蒸汽量不断增 加，使液面上水蒸气的分压力升高，其他气体的 分压力不断降低，从水中逸出后及时排出。当水 加热至除氧器压力下的饱和温度时，水蒸气的压 力就会接近水面上的全压力，此时水面上其它气 体的分压力将趋近于零，于是溶解在水中的气体 将会从水中逸出而被除去。
火力发电厂
除氧器及管道系统
给水中溶解氧的主要来源：
一、给水除氧的任务和方 法
化学补充水带进
处于真空下工作的凝汽器、部分低压加 热器等热力设备及管道附件不严密，漏进 空气。
给水中溶有气体带来的危害：
腐蚀金属设备、降低其使用寿命。 增大传热热阻，降低传热效果。
给水除氧的任务： 除去水中的不凝结气体，防止设备腐蚀和传热恶化。 给水除氧的方法： 热力除氧和化学除氧
保证热力除氧效果的基本条件 ：
水必须加热到除氧器工作压力下的饱和 温度 必须把水中逸出的气体及时排走，以保证液 面上氧气及其它气体的分压力减至零或最小。
被除氧的水与加热蒸汽应有足够的接触面积， 蒸汽与水应逆向流动 。
三、除氧器的类型
按工作压力分为：
1、大气式除氧器
工作压力略高于大气压力，一般为0.12MPa，以便 将水中离析出来的气体排入大气。 常用于中、低压凝汽式发电厂和中压热电厂。
原因
进水温度低及进水量波动大，使除氧器内蒸汽骤然凝结， 引起汽压波动。 在淋水盘式除氧器中，如果淋水盘中淋水孔锈蚀堵塞， 则盘内水位将超过围缘高度而发生溢水现象。溢流会使 汽流偏斜，使局部区域的汽流速度升高，因而汽流携带 的水珠增多。 喷嘴脱落，使进水呈水柱冲向排气管等。
措施
除氧器在运行中如发生振动，可适当降低除氧器的负 荷或提高进水的温度，振动即能有所改善或基本消除。
五、除氧器在热力系统中的连接
定压连接
单独定压连接 前置定压连接
滑压连接
单独定压连接
前置定压连接滑ຫໍສະໝຸດ 连接优点：无节流损失，经济 性高。 多用于大容量机组,启动、 甩负荷和低负荷时用辅助蒸 汽加热
缺点：调节阀节流损失大， 缺点：增加一台高加，投资 出水温度低。 大，应用少。 多用于中、高压带基 本负荷的机组 仅用于供热机组
总结：
1、除氧器在热力系统中的连接；大容量机组采用的是滑压连接。 2、除氧器的运行方式；定压运行和滑压运行的概念；大容量机组 采用滑压运行。 3、除氧器在运行中监视的项目。
3、真空除氧器
布置在凝汽器下部，对凝结水和补充水进行除氧。
1-集水板 2-淋水盘 3-溅水板 4-分离出的氧气 5-热水井
主要与高压除氧器配合使 用
四、除氧器的结构
淋 水 盘 式 除 氧 器
l一配水槽； 2一筛盘； 3一蒸汽分配箱
喷雾填料式除氧器
l一加热蒸汽管；2一环形配水管；3—10t/h喷嘴；4一高压加热器疏水进水管；5一淋水区； 6一支承圈；7一滤板；8一支承圈；9一进汽室；10一筒身；11一档水板；12一吊攀； 13一不带钢Ω 形填料；14一滤网；15一弹簧式安全阀；16一入孔；17一排气管；18一中心管
喷雾淋水盘式 高压除氧器
1-高加疏水进口 2-喷嘴 3-配水管 4-挡汽板 5-排气管 6-凝结水进水管 7-蒸汽进口管 8-溅水盘 9-筛盘 10-补充水进口
除氧器给水箱
给水箱在给水系统中是凝结水泵与给水泵之间的缓冲容器。当 机组在启动或负荷大幅度变化、凝结水系统故障或除氧器进水中断 等异常情况下，可保证在一定的时间内不间断地向锅炉供水。
3）除氧器水位异常
原因
除氧器水位过高的原因：进水量过大；锅炉 突然降负荷；凝汽器泄漏；给水泵故障。 除氧器水位过低的原因：进水量减少或补充 水中断；事故放水阀误开；锅炉进水突然增 加或排污水量增大；凝结水再循环阀门开度 过大。
4）除氧器压力下降
原因
进水量过大，进水温度过低；抽汽电动隔离阀 或抽汽止回阀误关或未完全打开；排气阀开度过大； 安全阀误动或机组甩负荷。
七、除氧器的运行
1、运行方式
定压运行： 是指除氧器在运行过程中其工作压力始 终保持定值。（用于中小容量机组） 滑压运行： 是指除氧器在运行中压力随着机组负荷 变化而变化。（用于大容量机组）
滑压运行
好处：热经济性好，安全性高。
问题：运行中除氧器的工作压力随机组负荷不断变 化，但除氧器内给水温度的变化总是滞后其压力的变化。 机组负荷增大，除氧效果恶化；机负荷降低，易引起给 水泵汽蚀。 采取的措施：装设再沸腾管；提高除氧器安装高 度；给水泵前设前置泵；加大给水泵汲水管的直径； 快速投入备用汽源；适当增大除氧水箱容积。
2、高压除氧器
优点：
节省投资。 提高了锅炉运行的安全可靠性。
除氧效果好。
防止产生“自生沸腾”。 广泛用于高压及其以上机组
自生沸腾：指过量的温度较高的汽、水流进除氧器，其汽
化产生的蒸汽量已满足加热蒸汽的需要，使进入除氧器的主凝结水 不需要回热抽汽加热就能沸腾。
危害：自生沸腾时，除氧器内部汽与
水的逆向流动遭到破坏，除氧器中形成蒸 汽层，阻碍气体的逸出，使除氧效果恶化。 同时除氧器内压力升高,排汽增大,工质和 热量损失增大。
