怎么判断凝汽器结垢迹象

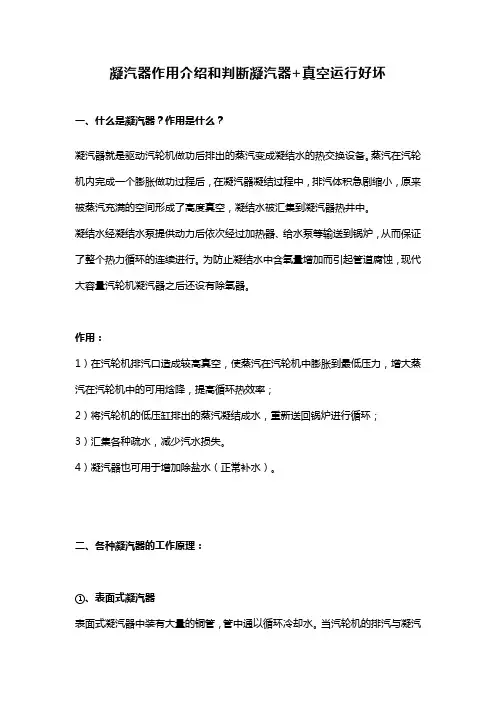

凝汽器作用介绍和判断凝汽器+真空运行好坏
凝汽器作用介绍和判断凝汽器+真空运行好坏一、什么是凝汽器？作用是什么？凝汽器就是驱动汽轮机做功后排出的蒸汽变成凝结水的热交换设备。
蒸汽在汽轮机内完成一个膨胀做功过程后，在凝汽器凝结过程中，排汽体积急剧缩小，原来被蒸汽充满的空间形成了高度真空，凝结水被汇集到凝汽器热井中。
凝结水经凝结水泵提供动力后依次经过加热器、给水泵等输送到锅炉，从而保证了整个热力循环的连续进行。
为防止凝结水中含氧量增加而引起管道腐蚀，现代大容量汽轮机凝汽器之后还设有除氧器。
作用：1）在汽轮机排汽口造成较高真空，使蒸汽在汽轮机中膨胀到最低压力，增大蒸汽在汽轮机中的可用焓降，提高循环热效率；2）将汽轮机的低压缸排出的蒸汽凝结成水，重新送回锅炉进行循环；3）汇集各种疏水，减少汽水损失。
4）凝汽器也可用于增加除盐水（正常补水）。
二、各种凝汽器的工作原理：①、表面式凝汽器表面式凝汽器中装有大量的铜管，管中通以循环冷却水。
当汽轮机的排汽与凝汽器铜管外表面接触时，因受到铜管内水流的冷却，放出汽化潜热变成凝结水，所放潜热通过铜管管壁不断的传给循环冷却水并被带走。
这样排汽就通过凝汽器不断的被凝结。
排汽被冷却时，其比容急剧缩小，因此，在汽轮机排汽口下凝汽器内部造成较高的真空。
表面式凝汽器的结构示意图如下图：凝汽器运行时，冷却水从前水室的下半部分进来，通过冷却水管（换热管）进入后水室，向上折转，再经上半部分冷却水管流向前水室，最后排出。
低温蒸汽则由进汽口进来，经过冷却水管之间的缝隙往下流动，向管壁放热后凝结为水。
②、混合式凝汽器在混合式凝汽器内，从汽轮机中排出的乏汽直接与冷却水混合而得到凝结。
冷却水从安装在混合式凝汽器上部周围的喷嘴喷出，排汽由上部进汽口进入，与冷却水混合而得到凝结，凝结水与冷却水一起用水泵抽走。
不凝结的空气，用抽气器或者真空泵不断地抽出。
这种凝汽器结构简单，冷却效果好，制造成本低。
结构图如下图：三、真空形成原因在启动过程中凝汽器真空是由主、辅抽汽器将汽轮机和凝汽器内大量空气抽出而形成的。
凝汽式汽轮机通流部分结垢诊断方法研究
- 1
( 11 )
则级组通流部分结垢前后压力比之差为
p21 p31
2
=
p2 p3
- 1 2
p3
2 p31
2
- 1
故
(5)
对于由 4 - 5 级组成的级组 ,由弗留格尔公式 ,有
・
( G4 - 5 ) 1 ( G4 - 5 ) 0 A
© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved.
( G4 - 5 ) 1 ( G4 - 5 ) 0 =A p21 - p31 p2 - p3 p2 p3 p2 p3
2 2 2 2 2 2 2
对于回热抽汽只用来加热本机组的凝结水 、 驱动本机组 的汽动给水泵的情况 (厂用抽汽量很小 ,忽略不计 ) , 汽轮机 各段回热抽汽量与主蒸汽流量在实用变工况范围内成正比 关系 ,即
( G6 ) 1 (G6 ) 0
=
2 2
( G4 - 5 ) 1 ( G4 - 5 ) 0
2 2
=
p21 - p31
2 p2 2 2
- p3
2 2
=
p31 p3
( 7)
p21 p3 - p31 p3 = p2 p31 - p3 p31 p31 p21 p21 p11 = = p3 p2 p2 p1
( 8)
( G6 ) 1 ( G6 ) 0 = ( G7 - 8 ) 1 ( G7 - 8 ) 0 = D 01 D0 ( 3)
( 9)
化简得
p31
2
其中 , D 0 和 D 01分别表示设计和变工况下的主蒸汽流量 。 将式 ( 1 )和式 ( 2 )带入式 ( 3 ) ,有
凝汽器结垢和腐蚀原因及应对措施
凝汽器结垢和腐蚀原因及应对措施摘要：超临界机组实施节水减排措施，导致不锈钢管凝汽器腐蚀结垢。
随着节水减排压力的提高，冷却水循环系统的安全稳定性受到严重质疑，凝汽器结垢、腐蚀问题日益突出。
采用循环水对不锈钢换热器的水质、电化学腐蚀行为和材料性能进行了研究和分析。
关键词：节水减排；凝汽器；结垢；腐蚀引言我国重要的战略资源之一是水资源。
社会经济可持续发展和环境保护下实施节水减排战略具有重要意义。
火电厂水资源利用的突出问题是耗水量大、利用率低一直是。
对于循环冷却火电机组，可提高循环冷却水、梯级污水或部分处理后回用的浓缩比，实现环保政策是火电厂循环水污水零排放。
1循环水监督处理采用水质处理法解决循环运行中的问题。
运行管理的基本原则是尽可能提高浓度，保证处理效果，防止结垢、腐蚀、菌藻，节约用水和排放，减少环境污染，节约金属材料投资，经济效益的提高，装置保证安全稳定运行。
碳酸钙在水中容易结垢。
碳酸钙结垢的经验指标包括饱和度、稳定性和结垢指数，仅供参考。
凝汽器热阻的测量是十分必要的，即通过水质分析来判断污垢的热阻。
水质分析与判断：在水质条件下测试最终碳酸盐硬度。
碳酸盐最终硬度也是循环水防垢处理的控制参数，具有较高的精度和重现性。
污垢热阻的判断：可与同类型机组或同一凝汽器同一季节的端差运行数据进行比较。
新凝汽器的清洗一般在3℃到5℃之间。
现行防垢技术的目的是通过多种方法防止碳酸盐结垢，使循环水的碳酸盐硬度不超过其极限。
实际上，热力学和动力学是结合在一起的。
热力学方法：废水交换、弱酸离子交换、石灰处理软化、加入硫酸将碳酸盐转化为高溶解度产物硫酸盐等，以减少水中的结垢量。
动力学法：加入化学药剂（阻垢剂、分散剂）或其他方法，防止碳酸盐结晶、生长和沉淀。
循环水经阻垢剂处理后水质呈弱碱性，故又称碱处理。
为了提高水的耐腐蚀性和阻垢性，水稳定剂可以提高水的极限碳酸盐硬度，从而起到有效的阻垢作用。
目前，最常用的水稳定剂有聚磷酸盐、有机膦酸和聚羧酸。

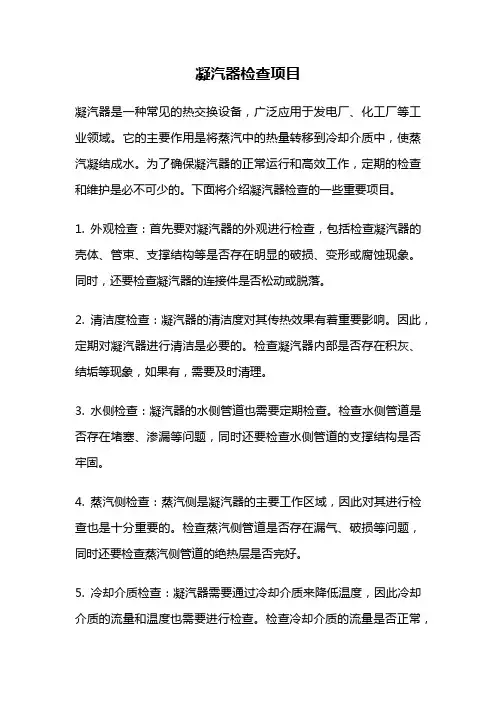

凝汽器检查项目
凝汽器检查项目凝汽器是一种常见的热交换设备，广泛应用于发电厂、化工厂等工业领域。
它的主要作用是将蒸汽中的热量转移到冷却介质中，使蒸汽凝结成水。
为了确保凝汽器的正常运行和高效工作，定期的检查和维护是必不可少的。
下面将介绍凝汽器检查的一些重要项目。
1. 外观检查：首先要对凝汽器的外观进行检查，包括检查凝汽器的壳体、管束、支撑结构等是否存在明显的破损、变形或腐蚀现象。
同时，还要检查凝汽器的连接件是否松动或脱落。
2. 清洁度检查：凝汽器的清洁度对其传热效果有着重要影响。
因此，定期对凝汽器进行清洁是必要的。
检查凝汽器内部是否存在积灰、结垢等现象，如果有，需要及时清理。
3. 水侧检查：凝汽器的水侧管道也需要定期检查。
检查水侧管道是否存在堵塞、渗漏等问题，同时还要检查水侧管道的支撑结构是否牢固。
4. 蒸汽侧检查：蒸汽侧是凝汽器的主要工作区域，因此对其进行检查也是十分重要的。
检查蒸汽侧管道是否存在漏气、破损等问题，同时还要检查蒸汽侧管道的绝热层是否完好。
5. 冷却介质检查：凝汽器需要通过冷却介质来降低温度，因此冷却介质的流量和温度也需要进行检查。
检查冷却介质的流量是否正常，温度是否在设计范围内。
6. 测量参数检查：凝汽器的运行参数对其工作效果有着重要影响，因此需要对凝汽器的温度、压力等参数进行检查。
检查凝汽器的温度传感器、压力传感器等是否正常工作。
7. 密封性检查：凝汽器的密封性对其工作效果和安全性都有着重要影响。
检查凝汽器的密封件是否完好，是否存在泄漏现象。
8. 防腐涂层检查：凝汽器的防腐涂层可以有效防止腐蚀，因此需要对其进行定期检查。
检查凝汽器的防腐涂层是否完好，是否存在脱落现象。
9. 金属材料检查：凝汽器的金属材料也需要进行检查，以确保其完好无损。
检查凝汽器的金属材料是否存在腐蚀、裂纹等问题。
10. 泄漏检查：最后，还需要对凝汽器进行泄漏检查。
检查凝汽器的接口、焊缝等部位是否存在泄漏现象，如果有，需要及时修复。
凝汽器端差大原因
凝汽器端差大原因一、凝汽器铜管结垢凝汽器铜管要是结垢了呀，那可不得了。
就像水管里堵了东西一样，热量传递就不顺畅啦。
这垢可能是水里的一些杂质沉淀下来的，也可能是水里的钙镁离子啥的形成的水垢。
结垢之后呢，蒸汽在凝汽器里想把热量传给冷却水就变得困难重重，这端差可不就大起来了嘛。
二、凝汽器内积聚空气空气在凝汽器里那就是个捣乱分子。
本来凝汽器里应该是蒸汽和冷却水好好进行热交换的地方，结果空气跑进去了。
空气会在铜管表面形成一层气膜，这气膜就像一个隔热层一样，阻碍了热量的传递。
蒸汽的热量就不能很好地传给冷却水，端差就会增大咯。
这空气可能是从一些密封不严的地方跑进去的，比如说凝汽器的连接处或者是抽气设备有点小毛病的时候。
三、冷却水量不足冷却水要是不够，就像给一个大火炉降温，只给一点点水一样，根本降不下来。
在凝汽器里也是这个道理，冷却水少了，它能带走的热量就有限。
蒸汽释放的热量不能被冷却水及时带走，就会导致端差变大。
冷却水量不足可能是因为冷却水泵出问题了，比如说水泵的叶轮坏了，或者是冷却水管道有堵塞或者泄漏的情况。
四、凝汽器铜管脏污铜管表面脏脏的，也会影响热交换。
这脏污可能是水里的泥沙、微生物之类的东西附着在上面。
这就好比我们冬天穿了一件脏衣服，保暖性就变差了。
铜管脏污后，热传导效率降低，端差就会增大。
五、蒸汽流量过大如果蒸汽一股脑儿地往凝汽器里涌，超出了凝汽器正常能处理的范围，就会造成热量不能及时被冷却水带走。
就像一群人挤在一个小房间里，空气都不流通了。
这样的话，蒸汽和冷却水之间的热平衡被打破，端差也就跟着变大了。
汽轮机凝汽器与真空
汽轮机凝汽器与真空汽轮发电机组真空系统漏泄直接影响着汽轮机组的热经济性和安全性,-是影响机组热经济性，一般真空值每降低1，汽耗约增高1.5%--2.5%左右,传热端差每升高1°C，供电煤耗约增加1.5%--2.5%左右,所以真空值的高低对汽轮机的热经济性有很大影响；二是影响二次除氧效果，加剧低压设备管道腐蚀，对机组的安全运行非常不利；三是影响蒸汽凝结及热交换性能,增大过冷度和换热端差,增加真空泵的负担。
凝汽式或抽凝式汽轮机的真空下降原因很多，短时间很难查清或处理，是一项难以解决的问题。
综合自己二十年的工作经验，将影响因素逐级分类，范围逐步缩小，对常见问题基本都能判断准确。
虽然是针对中小机组而言，但大机组也可以借鉴。
大致判断过程是通过端差和过冷却度变化确定大类，再通过温度、压力、液位、负荷及真空波动情况确定原因。
一、当只有真空下降，过冷却度和端差都基本不变时，一般是循环水系统故障。
(1)凝汽器进口管板脏污或出口水室存气会增加设备流动阻力,使循环水进出口压差增大,水量减少,液相传热系数降低，总热阻增大，传热温差(饱和水汽与循环水平均温差)增大,排汽温度升高,真空降低：同时，总传热量基本不变，水量减少，进出口温差增大，进口不变时，出口温度升高。
(2)凝汽器进水管道阻塞，会使循环水泵出口压力与凝汽器入水压力差增大，循环水量减少，真空降低，出口水温升高，凝汽器进出水压差减小。
(3)凝汽器出水管路堵塞或阀门未全开，会使水量减少，真空降低，出口水温升高，整体压力升高，凝汽器进出口压力差下降。
(4)循环水泵故障(水池水温低、入口滤网堵塞、吸入空气、水轮导叶磨损等)，会使管路整体压力下降，泵电流降低，真空下降，出水温度升高。
部分循环水泵跳闸，会使水压和排汽真空迅速下降，泵电流消失。
(5)冷却风机断电，会是凝汽器进水温度持续上升，真空不断下降。
循环水故障会使真空降低，但不会使真空波动。
二、当伴随真空下降,只有端差增大,过冷却度没有变化时；此现象基本可以判断为凝汽器铜管结垢。
3机凝汽器结垢分析报告
#3机凝汽器结垢分析报告一、经过：4月15日#3机小修，对凝汽器进行检查，发现凝汽器进水管、管板、铜管进口端结有水垢，并对凝汽器抽管检查，铜管进口端和出口端结垢，中部有少量水垢，化验为碳酸盐垢，主机、小机、电泵冷油器换热片结垢严重，采用酸洗清洗，将冷却塔大池放水后检查发现大池内沉积物多，为细小颗粒，类似渣水系统中的细小渣子。
二、凝汽器结垢的原因：1、今年1月份#3机整套启动期间，二公司人员在开启#3大池循环水补水门时，将工业废水回用水补水门开启，将工业废水补进大池，因渣水处理系统和工业废水处理系统串接使用，造成工业废水悬浮物多，含有灰渣，使#3机循环水大池沉积物多；2、#3机循环水在投运初期，因高位硫酸槽及计量箱、管路冻结，未及时对#3机循环水进行加酸处理，循环水PH值偏高，有时高达8.9，加剧了循环水结垢倾向。
3、#3机循环水大池底部排水门设计不合理，离大池底部有10厘米，造成#3机循环水中沉积物不能随水排走，沉积物越积越多；4、我厂现场使用的V429缓蚀阻垢剂，在加药量为5mg/L时，循环水水质要处于稳定状态（△B≤0.2），则其浓缩倍率必须控制在2.16以下，而实际循环水的浓缩倍率K=2.0～2.8，循环水浓缩倍率明显增高（达2.5~2.8），循环水中各种离子含量的急剧上升，循环水的pH值也明显上升，从而进一步加剧了水中CO2残留量的降低和CaCO3的析出，使其结垢趋势大大增加。
三、教训及防范措施针对＃3机循环水结垢应采取的措施：1、在循环水大池投运前，一定要对循环水大池进行检查和清扫，减少大池中的沉积物，并对大池补水门进行检查，在工业废水水质指标不合格的情况下，检修部将工业废水至＃1~＃3冷却塔补水门手轮拆除，并悬挂警告牌，防止工业废水进入大池；2、加强循环水水质监测，并对循环水进行加酸处理，控制循环水pH在8.0~8.6之间；不能因为设备原因或人为因素停止加酸，将I W控制在合格范围内（5.8~6.5之间）。
凝汽器故障诊断.ppt
输入样本—凝汽器故障征兆集
征兆序号
故障征兆
征兆序号
故障征兆
1
真空急剧降
2
真空缓慢下降
3
凝汽器端差增大
4
凝结水过冷度增大
5
低压缸胀差异常
6
凝结水导电度增加
7
热井水位升高
8
凝结水泵出口压力增加
9
凝结水泵电机电流增加
10
循环水温升减小
11
凝结水泵电机电流减小
12 凝结水泵出口压力下降
13 低压加热器水位升高 14 循环水温升增大 15 循环水泵电机电流降至零 16 循环水泵出口压力降至零 17 循环水泵电机电流下降 18 循环水泵出口压力下降 19 循环水入口和出口压差增大
凝汽器抽气口与真空泵入口 20 之间的压差减小
21 真空泵电机电流下降
22 循环水泵出口压力增大
23
真空泵抽出的空气温度与冷却水进
口温度之差增大
征兆集中“1”表示故障存在“0” 表示不存在 凝汽器典型故障样本知识库
故障类型中“1”表示属于这种故障“0 ”不属于此故障型
网络训练目标输出向量
三层BP 神经网络的训练及分析
隐层节点数选取
M=23 N=12 那么隐层的节点 数选取7-15 通过试凑的方 法选取隐层节点数为8个时收敛速度和收敛效果都很好
理想网络训练结构
学习过程稳定 没有出现误差剧烈隐层节点为7时
网络拟合曲线
隐层节点为8时
网络误差曲线
网络拟合曲线
隐层节点为9时
网络误差曲线
网络拟合曲线
隐层节点为10时
网络误差曲线
网络拟合曲线
隐层节点为11时
汽轮机冷凝器真空异常检测
汽轮机冷凝器真空异常检测摘要：汽轮发电机组作为现代火力发电厂的重要组成设备，其运行状态的优劣直接决定着整个单元机组经济性和安全性的好坏，因此凝汽器真空漏点检测及处理尤为重要。
关键词：湿冷凝汽器；真空异常检测；故障诊断一、引言随着材料科学技术的日益成熟和机组负荷需求的不断提高，现代大型火力发电机组都在向着高参数、大负荷、高效率的趋势发展，因此凝汽器真空漏点检测及处理尤为重要。
本文主要研究和讨论的是关于双背压湿冷凝汽器在运行过程中的真空异常检测技术问题。
二、凝汽器真空下降的解决对策（一）凝汽器换热管束结垢凝汽器换热管束结垢后，使设备热交换效率大幅下降,低压缸排汽温度上升，真空下降，煤耗变高;使换热设备热传导工况恶化,传热面超温过热,引发鼓瘾、裂纹等安全事故;引发垢下腐蚀损伤,造成设备穿孔泄漏,缩短设备使用寿命结垢会使生产工艺不稳,影响产品品质,引发质量事故。
图1 湿冷凝汽器不锈钢管表面严重结垢实物图1、从循环水入手处理：（1）更换新的缓蚀阻垢剂和杀菌灭藻剂，可以先试用别的厂家的药品，根据其效果确定是否使用。
（2）委托外部权威部门对我厂的循环水水质进行一次全面的分析，然后根据分析结果和将要选用的循环水加药药剂，做动态试验和动态模拟试验，然后根据我厂每天冷却塔的补水量，重新确定在不加硫酸的情况下需要控制的浓缩倍率和加药量。
(3)更换新的加药设施,尽量使所加药品能24小时长流,更换新的加药箱。
(4)对循环水的水源进行预处理,降低补水源的硬度,完全除去钙镁离子,有效的防止结垢。
(5）进行加酸处理，降低循环水的碱度，减缓结垢速度。
2、凝汽器清洗（1）胶球系统定期投运，并定期更换费胶球。
（2）为保证胶球清洗的效果,对收球率低的胶球清洗装置及时进行检查、检修和改进,提高胶球收球率,并定期对不锈钢管进行高压水射流清洗,使少数胶球未能清洗到及管口被杂物堵塞的不锈钢管得以彻底清洗。
（二）凝汽器水侧泄露若湿冷凝汽器不锈钢管管壁发生腐蚀泄露的现象，将会导致硬度很高的循环水直接泄露进凝汽器汽侧，使凝结水箱水位急剧升高，引起凝汽器真空剧烈下降。
汽轮机凝汽器铜管结垢的原因分析与处理【毕业论文,绝对精品】
汽轮机凝汽器铜管结垢的原因分析与处理摘要能源工业是国民经济发展的基础工业，经济的持续发展与能源稳定高效供给是密不可分的，电力工业作为国民经济的先行产业，在能源工业中起着举足轻重的作用，而凝汽器又是电厂中的重要设备之一，它的正常运行将节约大量能源。
本文针对火力发电机组凝汽器结垢的现状，通过分析总结结垢形态的形成机理及环境因素，提出了有效的防护方案，从理论和实验上研究了凝汽器铜管结垢的内在原因。
研究发现，该凝汽器铜管的结垢主要是碳酸钙结垢，结垢的根本原因在于系统所用循环水质问题。
选用除垢能力和抗结垢能力高的凝汽器冷却管胶球清洗系统可以提高系统的抗结垢能力，从而在一定程度上解决结垢腐蚀问题。
随着科学技术的不断发展,新的防垢除垢技术不断推出。
本文从凝汽器结构及其作用出发，分析了凝汽器结垢的机理及凝汽器结垢对机组热经济性和安全性的影响，对应得出几种凝汽器的清洗方法。
主要有，高压水射流清洗法、胶球清洗法、静电水处理法、高频电磁场水处理法、加酸法、二氧化碳法等。
关键词：凝汽器；结垢；防垢；机械清洗；化学清洗目录引言 (1)第一章凝汽器设备 (2)1.1凝汽设备的组成与作用 (2)1.1.1 凝汽设备的组成 (2)1.1.2 凝汽设备的作用 (3)1.2凝汽器的运行 (4)1.2.1 凝汽器的汽阻 (4)1.2.2 凝汽器的水阻 (4)1.2.3 凝结水过冷 (4)第二章凝汽器铜管结垢原因分析 (6)2.1凝汽器水侧污垢的类型 (6)2.2水垢 (6)2.2.1 水垢的组成及特性 (6)2.2.2 水垢的形成过程 (7)2.2.2.1 碳酸钙垢、碳酸镁垢的形成过程 (7)2.3粘泥垢 (8)2.3.1 粘泥附着机理 (9)2.3.2 淤泥堆积机理 (10)第三章凝汽器结垢危害 (11)3.1凝汽器冷却水管结垢的危害 (11)3.2凝汽器结垢对凝汽器性能的影响 (12)3.2.1 凝汽器结垢对端差的影响 (12)3.2.2 凝汽器结垢对汽轮机功率的影响 (14)第四章凝汽器除垢 (15)4.1机械清洗 (15)4.1.1 高压水射流清洗 (15)4.1.1.1 高压水射流清洗技术简介及其发展趋势 (15)4.1.1.2 高压水射流冲击下垢体的破坏 (16)4.1.2 胶球连续清洗技术 (17)4.1.2.1 胶球清洗技术简介及其发展趋势 (17)4.1.2.2 胶球清洗技术的原理 (17)4.1.2.3 胶球清洗系统的主要问题 (18)4.1.2.4 胶球清洗系统的运行 (19)4.1.3 静电水处理法 (20)4.1.3.1 静电水处理法的简介 (20)4.1.3.2 静电水处理器的结构 (21)4.1.3.3 静电水处理法的机理 (22)4.1.4 高频电磁场水处理技术 (23)4.1.4.1 处理设备及物理原理 (23)4.1.4.2 高频电磁场防垢原理 (24)4.1.4.3 高频电磁场除垢原理 (25)4.2化学清洗 (25)4.2.1 加酸法 (26)4.2.2 二氧化碳法 (26)第五章凝汽器阻垢 (28)5.1换水处理 (28)5.2净水滤网处理 (28)5.3阻垢剂处理 (28)5.4软化处理 (29)5.4.1 离子交换软化法 (29)5.4.2 石灰软化法 (30)5.5超声波防垢器的防垢 (31)5.5.1 空化效应 (31)5.5.2 活化效应 (32)5.5.3 剪切效应 (32)5.5.4 抑制效应 (32)5.6加酸处理 (32)结论 (34)参考文献 (35)谢辞 (37)毕业论文引言凝汽器是汽轮发电机组的重要设备之一。
凝汽器快速找漏的正确方法
凝汽器快速找漏的正确方法说实话凝汽器快速找漏这事，我一开始也是瞎摸索。
我试过好多种方法呢，我就给你讲讲我的这些经历吧。
我最开始就是很简单地想用眼睛看，我就拿着个手电筒，在凝汽器周围各种查看，觉得说不定哪里就能明显看到漏点呢。
可是凝汽器的构造有些复杂，很多地方很隐蔽，单靠眼睛看，根本就找不到。
这就好比在一个很大的迷宫里找一个特别小的东西，眼睛根本顾不过来。
后来我又想，那用听的行不行呢？我就拿着个简易的听诊器一样的东西，在凝汽器的表面听有没有那种异常的声音，像嘶嘶的漏气声之类的。
但是啊，周围的环境噪音很大，机器正常运行的声音也很吵，根本分不清哪个是漏的声音，这方法又失败了。
再之后，我想到了查漏剂。
我往凝汽器里加查漏剂，想着只要有漏的地方，查漏剂就会冒泡泡或者有什么特殊的反应。
但我犯了个错，就是加查漏剂的时候量没控制好，结果最后反应不明显，也没有准确找到漏点。
而且查漏剂这种东西，如果混合比例不对的话，效果就大打折扣，就像炒菜盐放多放少都不行。
经过这么多失败，我又尝试了一种新方法。
我把凝汽器和它相连的管道分段，然后逐段进行压力检测。
这个方法就像是给一条长长的水管分段检查哪里漏水一样。
就是让每一段都保持一定的压力，然后观察压力的变化，如果某一段压力下降得很快，那这一段就很可能存在漏点。
这个压力检测可不能马虎，检测设备要校准好，就像称东西之前要把秤校准一样，如果设备不准，那得出来的数据就都是错的。
我第一次做的时候，检测设备有点小故障，我没发现，结果就误判了。
还有就是密封的问题，在检测的时候要保证其他地方都是密封良好的，不然漏风或者其他干扰因素会让结果不准确。
这就像你缝衣服，每一针都要是密封好的，如果有一个大口子没缝上，其他地方缝得再好也不行。
我还不确定还有没有更好的办法，但是从我的经验来说，分段压力检测，如果做到设备校准准确、密封状况良好，那应该是目前我找到的比较靠谱的凝汽器快速找漏的方法。
凝汽器结垢对其性能影响和解决结垢问题的新措施
Ｑ ＝ １ ∞ （ 一ｈ１ １ ∞ （ —ｋ１ ０ ｈ ）＝ ０ ｋ ）
式中 ４ｌ７ ，ｇ ｇ Ｄ ｄ ， ０ ——凝 汽器的传热量 Ｊｈ ｋ／ ；
＝
、 — —
（） １
进人 凝汽器 的蒸 汽量和 冷却水量 ， ｈ ｔ ； ／
ｈ ｈｌ ｃ ——凝 汽 器 中 的 蒸 汽 比 焙 和 凝 结 水 比 焓 ．
却 水温升 ＝ 一 ． 与 ｌ２ 之差称为凝汽器的端差 。
０ 前
言
凝汽式 汽轮机是 现代火 电站和核 电站广 泛采用的典型 汽轮机。凝汽设备是凝 汽式 汽轮 机装置 的一个重 要组成 部 分 。它工作性 能的好 坏． 直接影 响到汽 轮机装置 的经 济性和 安全性。 凝汽设备在汽轮 机装 置的热力循 环 中起 到冷源的作 用 降低汽轮机 排汽 压 力和排汽 温度 ， 以提高循 环热效 率 ． 可 凝 汽器冷却表面的污脏或 结垢 ． 是凝汽器运 行 中容易 出现 的问 题。本文针 对松 藻矿物局 发 电厂凝 汽器结垢 的 问题 进行 了 分析 ． 提出了处理结垢 问题 的新 措施 ， 于其它 电厂有一 定 对 的指导作用。
Ｉｗｔ ｈｉｓ Ｉ ｅｎ ｅ ｃ ｃ
ｎｃｎｎｔ ｎ ｅｍ ｒ ｏｏ ｃ ￣ｃ， Ⅱａ ０ ａ ｏ ｏｌ ｃ ｙ ０ ｅ ｎｍｉｅｅｔ ｈ ｌ ｅｃ ｓ
ｔ ｅ ｕ ￣ｎ
’ ｓ鲫 Ｉ ｉ ｉ ｙ ｓａ ｅａ Ｉ ｌ ｂｉ Ｉ
Ｋ ｗｏｄ ：ｏｘｅ ｓｒｆｕｉｇ；ｔｅ ｒｍ ｆｅｅｔｏ ｉ ｔｒ ｔｅｔ ｕ ｒ ｓ ￣ ｌｌｎｅ ｏ ｌ ｎ ｈ ｏｅ ０ ｃｒ￣ ｅｗａｅ ｔａｒ ｔ ｌ ＇ ￣
Ｃ ｎ ｅ ｓ ｒＦ ｕ ｉｇ ｉ ｔ ｓＰ ｒ ｒ ｎ ｅａ ｄ Ｎｅ ｅ ｈ ｉｓＭｅ ￥ｌｌ ｓ ｏ ｄ ｎ ｅ ｏ ｌ ｎ Ｉ’ ｅｆ ｍａ ｃ ｎ ｗ Ｔ ｃ ｎ ｃ ａ ｌ ￣ ｎ ｏ
凝汽器常规检查清洗方案
凝汽器常规检查清洗方案
1.水侧的清理检查
1）打开水侧的放水门，放净水室的存水。
2）打开人孔门盖螺栓,取下门盖,放入专用架板以防人身坠入进水管内。
3）进入清理水室，检查凝汽器铜管的清洁程度。
凝汽器铜管的结垢可用毛刷或胶球配合专用工具清理铜管，如管内污垢严重，可用高压水或捅棒进行捅洗。
4）用压缩空气吹干铜管内壁及管板以备灌水查漏。
2.汽侧的清理检查
1）打开低压缸人孔门，检查铜管在隔板管孔部位是否有振动及摩擦的痕迹，铜管表面是否锈蚀，有无脱锌、开裂、凹痕等现象。
2）检查喉部波形节的变形情况。
3）检查工作结束后，将汽侧的杂物清理干净。
3.凝汽器的水位计的检查，检查水位计进出口法兰是否泄露，水位计浮筒浸油检
查是否泄露，如泄露应焊补。
玻璃面板是否破损，如破损更换。
4.凝汽器灌水查漏
1）打开低压缸人孔门，向汽侧加除盐水或消防水，监视水位情况，水位加至喉部拉筋淹没铜管即可。
2）灌水过程中，边加水边检查铜管及胀口处有无泄漏。
如发现水侧铜管泄露停止进水，需用紫铜闷头堵塞，如胀口处泄漏应用胀管器加胀,必要时更换新
铜管，新铜管更换后必须重新灌水查漏。
对堵过的铜管及换新铜管的数量及
位置应做好详细的记录。
凝汽器结垢原因分析
凝汽器结垢原因分析凝汽器就像一个大容器，在发电厂里可是个重要角色呢。
它的任务是把汽轮机排出来的蒸汽变成凝结水，这就好比是把天上飘着的云变成地上的小水滴一样。
可有时候啊，这个凝汽器会结垢，就像我们家里的水壶用久了会有水垢一样，这到底是为啥呢？咱先说说水的事儿。
凝汽器里的水可不是纯净水，里面有各种各样的杂质。
这些杂质就像一群调皮的小捣蛋鬼，在水里晃悠着。
如果水的硬度比较高，里面钙和镁的离子就多。
这钙镁离子啊，就像那些喜欢黏在一起的小伙伴，一旦条件合适，就会凑在一起形成水垢。
你看啊，这就跟咱们冬天里，一群人冷得抱成一团取暖似的，离子们也是因为某种吸引力就紧紧地结合在一起，然后附着在凝汽器的管壁上，这垢就慢慢形成了。
再讲讲温度的影响。
凝汽器工作的时候，温度是有变化的。
就像我们的体温一样，温度一变化，身体可能就会不舒服。
凝汽器里的水温要是不合适，那就容易让水里的物质发生变化。
比如说，温度升高的时候，有些物质的溶解度就会改变。
这就好比糖在热水里能溶很多，可水一凉，糖就析出来了。
那些在水里本来溶解得好好的物质，温度一变，就像找不到家的孩子一样，开始到处乱找地方待着，结果就跑到凝汽器的壁上安家落户，形成了垢。
还有那水流的速度。
水流在凝汽器里应该是快速流动的，就像河流一样，河水流动得快，泥沙就不容易沉积。
要是水流速度慢了，水里的杂质就有机会停下来。
这就像在马路上，如果车都开得很慢，就容易堵车，那些杂质就像堵在路上的车一样，慢慢堆积在凝汽器的管壁上，越积越多，垢也就越来越厚了。
微生物也来捣乱。
凝汽器里的水可不是无菌的环境，里面有微生物。
这些微生物就像一群小侵略者，它们会在凝汽器里生长繁殖。
有些微生物还会分泌一些黏黏的东西，这就好比它们给自己造了个黏糊糊的房子。
这些黏糊糊的东西会把水里的杂质都黏住，然后一起附着在凝汽器的壁上，让结垢的情况更加严重。
这就像在墙上先抹了一层胶水，然后灰尘啊什么的就都被黏在墙上了，想弄掉都难。
汽轮发电机组凝汽器钢管内壁结硬垢的分析及处理
汽轮发电机组凝汽器钢管内壁结硬垢的分析及处理摘要：凝汽器是一种表面换热器，凝汽器的作用是将汽轮机排汽凝结成水，并保证在汽轮机排汽口建立起一定真空度的重要辅助设备。
凝汽器钢管内壁结垢会造成换热效果降低，影响机组的经济性。
利用虹吸原理的方式将酸洗液灌入结垢的钢管内，对钢管内壁进行酸洗，使硬垢溶解、剥落，达到提高凝汽器不锈钢管的清洁度、降低凝汽器端差、提高换热效率、提高机组经济性的目的。
关键词：凝汽器钢管；硬垢；虹吸原理；酸洗0 引言凝汽器是火力发电厂中重要辅机，凝汽器的作用是将汽轮机排汽凝结成水，并保证在汽轮机排汽口建立起一定真空度,钢管内壁脏污、结垢会造成换热效果降低，影响机组的经济性。
凝汽器内壁泥垢脏污时，一般使用高压水冲洗、胶球清洗等常规方式就能清洗干净。
当凝汽器内壁碳酸盐结垢严重时，这些清洗方式不能有效清除硬垢，严重影响机组的经济性[1]。
1 项目概况1.1系统简介某电厂一期2*600MW燃煤发电机组的凝汽器型号为N-36000-1 型，采用双壳体、双背压、双进双出、单流程、横向布置结构。
凝汽器主要参数：（1）冷却面积：36000m2（2）冷却水量：69700t/h（3）冷却水温：22℃（4）凝汽器背压：0.0049MPa（a）（5）水室设计压力：0.5MPa（a）（6）冷却管材质：TP304（主凝结区）、TP304（空冷区及顶部三排及通道外侧）（7）冷却管规格：ø25×0.5（主凝结区）、ø25×0.7（空冷区及顶部三排及通道外侧）凝汽器是一种表面换热器，凝汽器的作用是将汽轮机排汽凝结成水，并保证在汽轮机排汽口建立起一定真空度的重要辅助设备。
凝汽器的冷却管排列呈带状，周围留有汽流通道可以使汽流进入管束内部，并且可以减少汽流阻力。
每个管束中心区为空气冷却区，用挡气板与主凝结区隔开。
不凝结气体与蒸汽经过空气冷却区时，使蒸汽能够大量的凝结下来，剩下的少部分蒸汽随同不凝结气体进入空气管。
汽轮机凝汽器结垢的原因及处理
汽轮机凝汽器结垢的原因及处理凝汽器设备是汽轮机组的⼀个重要组成部分，它的⼯作性能直接影响整个汽轮机组的安全性、可靠性、稳定性和经济性。
⽽凝汽器真空度是汽轮机运⾏的重要指标，也是反映凝汽器综合性能的⼀项主要考核指标。
凝汽器的真空⽔平对汽轮发电机组的经济性有着直接影响，严重时直接影响机组发电负荷。
因此保持凝汽器良好的运⾏⼯况，保证凝汽器的最有利真空；是发电⼚节能的重要内容。
⼀、设备概况某⼚两台12MW中温中压凝汽式汽轮发电机组，配套凝汽器参数如下：型号：N-1000-7 型式：分列⼆道制表⾯式冷却⾯积1000m2 冷却⽔量3000/h⽔室内最⼤允许⽔压：0.34MPa ⽔阻：265kPa净重：22.2t 运⾏重量：35.8t冷却不锈钢管规格：20*0.7*4562mm数量：3540根材质：304⼆、运⾏现状汽轮机在运⾏中真空逐渐较低，真空值从-88kpa，逐渐下降⾄-77kpa，端差则从11℃上升⾄34℃，循环⽔供⽔温度<30℃，循环⽔量>6000m3/h，循环倍率⼤于60，循环⽔温度和流量完全满⾜运⾏要求。
长期真空较低运⾏，影响机组效率，真空若继续降低将威胁机组安全运⾏，为了保证机组在安全范围内运⾏，降低了发电机的负荷，最⾼带额定负荷的80%，这样严重影响了及机组效率。
三、存在的问题及原因分析凝汽器真空度下降的主要特征：1、排汽温度升⾼；2、凝结⽔过冷度增加；3、真空表指⽰降低；4、凝汽器端差增⼤；5、机组出现振动；6、在调节汽门开度不变的情况下，汽轮机的负荷降低。
凝汽器真空度下降原因分析：引起汽轮机凝汽器真空度下降的原因⼤致可以分为外因和内因两种：外因主要有循环⽔量中断或不⾜，循环⽔温升⾼，后轴封供汽中断，抽⽓器故障等；内因主要有凝汽器满⽔（或⽔位升⾼），凝汽器结垢，传热恶化，凝汽器真空系统不严密，汽侧泄漏导致空⽓涌⼊等。
最常见的原因是凝汽器管内结垢引起，主要为⽣物粘泥垢和碳酸盐硬垢，部分为磷酸盐和硅酸盐硬垢。
凝汽器腐蚀结垢性故障的诊断
（） ４ 凝汽器水垢 主要是 泥沙和钙垢 的混合物 ，
ｌ ． １ ９ １ １ ． ８ ４ ９ １． ３ ７ ３
表 ２ 丘 陵 状 沉 积 物 和 水 垢 的 Ｘ Ｓ分 析 结 果 Ｐ
２ 故 障诊 断
２ １ 初 诊 ．
范 才能 获得 良好 效 果 。 因此 ， 从 药 剂 自身 和 用 药 应
方 法 ２个 方 面排查 原 因 。
２２ １ 药剂 缓蚀 阻垢试 验 ．． 首 先 ， 现场 随机 取样 ， 从 检测 阻垢 剂化 学成分 并 与验 收标准 对 照 ； 然后 ， 按设 计参 数考 察 阻垢 剂 的缓 腐 效果 。检 测结果 表 明 ， 随机 分 析 的 ２批 阻垢 剂 符
合 Ｄ ／ ６ ２０ ￣ Ｌ Ｔ８ － ０ ２ 火力发电厂循环冷却水用阻垢 ０ 缓蚀剂》 的技术要求。 （） １ 腐蚀 挂 片 试验 。试 验 结 果 见 表 ３和 图 ４～
图６ 。图表 中 ： Ｋ表示 浓缩 倍数 ； 表示 阻垢 剂或 灭 Ｄ
和ｚ ， ｎ 则是铜管腐蚀沉积 的基体元素
・
３ ８・
华 电技 术
表 １ 铜 材 和 蚀 坑 的 Ｓ Ｍ 分 析 结 果 Ｅ
第３ ３卷
样 品来源
微 区部 位
铜管基体
任 ～区域 一 １
铜管进水端蚀 坑元素
２ ３ ４
铜管 内壁蚀坑元素
５ ６
外观
元 素
冷凝器结垢判别依据与清洗方法
冷凝器结垢判别依据与清洗方法苏培;刘波;黄丽萍【摘要】阐述了冷凝器污垢产生的原因,建立了冷凝温度与污垢厚度关系数学模型,分析了污垢对冷凝器传热性能的影响,并给出了冷凝器污垢量级判别的依据,提出了几种经济可行的清洗方法,以提高设备的运行效率,降低制冷系统故障率.【期刊名称】《山西建筑》【年(卷),期】2013(039)029【总页数】2页(P125-126)【关键词】冷凝器污垢;传热系数;清洗方法【作者】苏培;刘波;黄丽萍【作者单位】西安航天建设监理公司,陕西西安710025;航天四院401所,陕西西安710025;航天四院401所,陕西西安710025【正文语种】中文【中图分类】TU831.61 概述冷凝器是制冷系统的主要换热设备，在系统热力循环中起冷源的作用，将压缩机排出的过热制冷介质蒸汽冷却成为液态，把系统中的热量带走。
管壳式冷凝器中，若水管内壁结垢，传热热阻增大，长期运转，造成冷凝压力升高，致使制冷系统不能正常运转。
有资料显示，冷凝器水侧表面1．5 mm的水垢，会造成冷凝器温度升高约2．8℃，使冷凝功耗增加9%～10%，结垢还会使管路腐蚀，缩短设备的使用寿命。
2 冷凝器污垢的产生1)由于水中机械混合物的沉淀而使铜管变脏。
悬浮颗粒是冷却水带入凝汽器中的沙石、木屑、小贝壳以及其他碎末;2)由于盐类沉积而变脏。
水中溶有的无机盐在一定的条件下沉积下来附着于管壁污脏受热面。
这种沉淀物主要是钙盐、镁盐所组成的水垢在管子上积聚的结果;3)由于微生物沉积生长而变脏。
微生物在凝汽器中水温稳定的条件下会迅速繁殖，并形成粘膜，水中其他混合物就很容易粘附在这种粘膜上，凝汽器的冷却面就在这种过程中迅速变脏。
污垢的导热系数约为金属的10%，当冷凝器长时间工作导致结垢越来越严重时，污垢不仅堵塞管道，使机组流量减小，而且可使换热系数降低，冷凝器的传热性能恶化，导致机组耗能增大，可能使机组过热出现故障，由此可见，污垢对冷凝器的工作性能影响极大。
凝汽器不锈钢管的结垢分析及综合治理
凝汽器不锈钢管的结垢分析及综合治理钱锡琳【摘要】凝汽器结垢是电厂循环水处理中较为常见的问题.凝汽器严重结垢会影响冷凝效果,端差上升,真空度下降,从而影响机组出力,供电煤耗上升等.通过对某公司凝汽器运行状况监测和凝汽器内部情况检查,分析凝汽器结垢的原因,制定了凝汽器的物理清洗和循环水加药方式优化等综合治理方案,在清除凝汽器结垢的同时,有效减缓凝汽器结垢,提高凝汽器真空,为凝汽器长期有效地高效率运行提供保障,从而提高发电机组运行效率.【期刊名称】《华电技术》【年(卷),期】2019(041)007【总页数】4页(P50-53)【关键词】凝汽器;结垢;物理清洗;加药优化;综合治理【作者】钱锡琳【作者单位】江苏华电戚墅堰发电有限公司,江苏常州 213011【正文语种】中文【中图分类】TK2640 引言凝汽器设备是汽轮机组的重要组成部分, 它的工作性能直接影响整个汽轮机组的安全性、稳定性和经济性。
凝汽器的结垢会严重影响冷凝效果，端差上升，真空度下降，从而影响机组出力，供电煤耗上升[1]。
通过凝汽器的物理清洗及循环水处理工艺优化，能有效减缓凝汽器结垢，提高凝汽器真空，从而提高机组出力。
1 凝汽器运行概况及问题某公司2015年扩建2台F 级三菱M701F4燃气-蒸汽联合循环机组时，选用配套的凝汽器为表面式、单背压、双流程凝汽器，具体参数见表1。
自2016年开始，循环水补充水处理选用投加无磷配方的缓蚀阻垢剂HP-383B-2，杀菌剂主要以氧化型杀菌剂次氯酸钠为主，每天连续性投加。
非氧化型杀菌剂为辅，主要成分为异噻唑啉酮类，循环水浓缩倍率(以钙离子质量浓度计)控制在3.0～4.0倍。
表1 凝汽器主要参数Tab.1 Main parameters of condenser项目参数型号N14550形式表面式、单背压、双流程总冷却面积/m214450管材TP 316L换热管规格/mmø25.0×0.5/0.7有效管长/mm12300管数/根14956设计蒸汽流量/(t·h-1)418.3设计冷却水进口温度/℃21设计冷却水出口温度/℃30设计冷却水量/(m3·h-1)26557管中水速/(m·s-1)2.19压力损失/kPa662017年9月，在对各机组凝汽器真空度、端差、和温升进行数据统计时发现，各机组的凝汽器真空度都有不同程度的上升(见表2)，可能发生结垢[2]。
