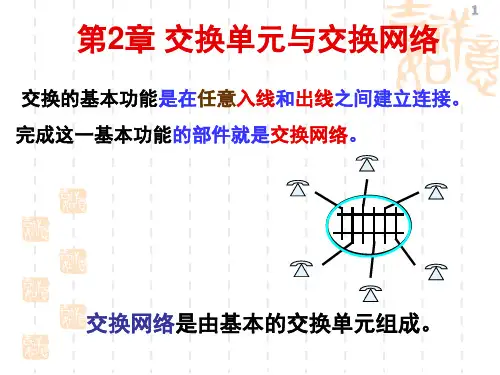

第2章 交换单元与交换网络
主讲:王战备
2.1常见交换信号形式
按照信号的基本形式分:电信号、光信号 电信号又分为:模拟信号、数字信号 当前交换过程均采用数字信号,常见用于 交换的数字信号形式 ①用于电路交换的同步时分复用信号; ②用于分组交换和ATM交换的统计时分复 用信号。

(1)同步时分复用信号 所谓时分复用,就是采用时间分割的方法,把一 条高速数字信道分成若干低速数字信道,构成同 时传输多个低速信号的子信道。同步时分复用是 指将时间划分为基本时间单位,1帧占用时长为 125us。每帧分成若干个时隙,并按顺序编号,所 有帧中编号相同的时隙成为一个子信道,是恒定 速率的,一个子信道传递一个话路的信息。 这种信道也称为位置化信道。

则有:б(000) = 000,б(001) = 010
б (010) = 100, б(011) = 110 б(100) =001 , б(101) = 011 б(110) = 101,б(111) =111 函数表示便于对交换单元信息交换的计算。

(2)排列表示形式 排列表示形式也称输入输出对应表示形式。其中: ti为入线编号,ri为出线编号,n≤N。若t0, t1,…,tn-1与r0,r1,…,rn-1均无重复元素,则 该连接必为点到点连接;若t0,t1,…,tn-1有重 复元素,r0,r1,…,rn-1无重复元素,则该连接 必为一点到多点连接;若相反,t0,t1,…,tn-1 无重复元素,r0,r1,…,rn-1有重复元素,造成 重接,也称为出线冲突,应避免 。
2、连接函数 每一个交换单元都可用一组连接函数来表示,一个连接函 数对应一种连接.连接函数表示相互连接的入线编号和出 线编号之间的一一对应关系,即存在连接函数F,在它的 作用下,入线x与出线F(x)相连,0≤ x ≤M-1,0≤F (x)≤N-1。


从集合的角度看,一个连接函数反映了入线集合 和出线集合之间的一种映射关系。 一个交换单元的连接函数具有瞬时性,可随时间 变化。
连接函数实际上也反映了入线编号构成的数组和出线编号 构成的数组之间对应的置换关系或排列关系。所以,连接 函数也被称为置换函数或排列函数。连接函数关系常用以 下三种方式表示(函数表示、排列表示、图形表示)




(1)函数表示形式 用x表示入线号变量,采用2进制,连接函数 f(xn-1xn-2…x2x1x0)=xn-1xn-2…x2x1x0。 均匀洗牌函数(xn-1xn-2…x1x0)=xn-2xn-3...x1x0xn-1 例如N=8,有б(x2 x1 x0) = x1 x0 x2
(2)统计时分复用信号 把需要传送的信息分成很多小段,称为分组,每 个分组前附加标志码,标志要去哪个输出端,即 路由标记。各个分组在输入时使用不同时隙,虽 然使用不同时隙,但标志码相同的分组属于一次 接续。 所以,把它们所占的信道容量看作一个子信道, 这个子信道可以是任何时隙。这样把一个信道划 分成了若干子信道,称为标志化信道。 这时,一个信道中的信息与它在时间轴上的位置 (即时隙)没有必然联系。将这样的子信道合成 为一个信道用的复用器为统计复用器。统计复用 器中必须有一个存储器把接收到的信息按先后顺 序分组发送。称为统计时分复用。




定义:tT,t是T的一个元; r Rt, Rt R, Rt 是R 的一个子集, r是Rt的一个元,则集合C={t, Rt}为 一个连接,t为起点, r Rt为终点。 交换单元的一个连接就是入线集合和出线集合组 成的集合。 (1)若r∈Rt中只含有一个元,则称该连接为一点 到一点(简称点到点)连接,若Rt中含有多个元, 则称连接为一点到多点连接。 (2)若一个交换单元可以提供点到多点连接,但 r∈Rt≠R,则称其具有同发功能,即从交换单元 的一条入线输入的信息可以交换到多条出线上输 出;
(3)两种时分复用信号的比较
2.2 交换单元
2.2 .1 交换单元的定义及分类
●定义:交换单元是构成交换网络的最基本的部件, 用若干个交换单元按照一定的拓扑结构和控制方 式就可以构成交换网络。 ●连接特性是交换单元的基本特性,它反映交换单 元入线到出线的连接能力。 ●交换单元的功能:交换单元的功能也就是交换的 基本功能,即在任意的入线和出线之间建立连接, 或者说是将入线上的信息分发到出线上去。
2、按信息流向

Leabharlann Baidu

有向交换单元:当信息经过交换单元时只能从入 线进,出线出,具有唯一确定的方向。 无向交换单元:若将一个交换单元的相同编号的 入线和出线连在一起,每一条都既可入也可出, 即同时具有发送和接收功能。
2.2.2 连接特性及其数学描述 1、相关概念 连接:指交换单元连接入线和出线的"内部通道"。 连接特性:是交换单元的基本特性,它反映交换 单元入线到出线的连结论;对连接特性有效而正 确的描述,就可以反映交换单元的特性。 可以利用连接函基于数数学方法描述连接特性, 以便评价交换单元的设计性能。 交换单元的入、出线可看作集合序列: 入线集合:T={0,1,2,…,M-1} 出线集合:R={0,1,2,…,N-1}
3、交换单元的性能指标 容量:交换单元可接受的信息量(影响因 素:出入线数量,线路复用度) 接口:提供信息进入交换单元的通道功能, 能适配不同业务,不同信号形式、不同信 息流向 功能:根据用户需求完成出入线连接并传 递信息,可实现点-点、同发、广播等 质量:信息转发质量、转发速度等
控制端 状态端
*全连接交换单元 :每条 入线能够与每条出线相 连接 *部分连接交换单元 :每 条入线只能够与部分出 线相连接,
入 2
线 M
线
●交换时内部通道的建立 1)同步时分复用信号,信号中只携带有用户信息,没有指 定出线地址,需交换单元根据外部送入的命令,在交换单 元内部建立通道,将该入线与相应出线连接起来,入线上 的输入信号沿内部通道在出线上输出, 内部通道为实连接, 如图(a)所示; 2)统计复用信号,信号中不仅携带有用户信息,还有出 线地址。这时,交换单元可根据信号所携带的出线地址, 在交换单元内部建立通道,输出信号,内部通道为虚连接, 如图(b)所示
1 1 1
N 2
1 1
1
入 线
2
· · ·
· · ·
2
出 线
入 线
2 1 N
2 2 2
M
N
M
2
· · · 1
· · N· N
出 线
N
(a)同步时分复用信号
(b)统计复用信号
●交换单元的分类 1、按出入线数量不同 集中型:入线数大于出线数(M > N),可称集中器; 分配型:入线数与出线数相等(M = N),可称连接器; 扩散型:入线数小于出线数(M < N),可称扩展器。 集中型和扩散型称为矩形交换单元,将分配型 称为方形交换单元。

(3)图形表示形式 将以十进制数表示的入线编号与出线编号均 按顺序排列,左边为入线编号,右边为出 线编号,再用直线连接相应的入线与出线, 即为连接函数的图形表示形式。



(4)常见连接函数 直接连接(恒等置换) 交叉连接(交叉置换) 间隔交叉连接(方体置换) 均匀洗牌(均匀洗牌置换) 子洗牌连接 逆均匀洗牌连接 蝶式连接(蝶式置换) 子蝶式连接
●交换单元的外部特性


交换单元具有M条入线,N条出线,称为M×N的交换单 元。其中入线可用0~M-1或1~M的编号来表示,出线可 用0~N-1或1~N的编号来表示。若入线数与出线数相等 且均为N,则为N×N的对称交换单元。 交换单元通常还具有完成控制功能的控制端和描述内部状 态的状态端。
1 1 · M×N · 交换单元 · 2 出 · · · N
图2.14(a)为用N个M中选一的多路选择器构成的M×N的空分交换单元 图2.14(b)为用M个N中选一的多路选择器构成的M×N的空分交换单元。



二、空间接线器(S接线器) 1、S接线器 空间接线器用来完成对传送同步时分复用信号的不同复用 线之间的交换功能,而不改变其时隙位置,可简称为S接 线器。空间接线器由电子交叉矩阵和控制存储器(CM) 构成,见图2.15,由图可知,它包括一个4×4的电子交叉 矩阵和相应的控制存储器。 (1)空间接线器不进行时隙交换,而仅仅实现同一时隙的空 间交换。 (2)各个交叉点在哪些时隙应闭合,在哪些时隙应断开,这 决定于处理机通过控制存储器所完成的选择功能。对应于 每条入线有一个控制存储器(CM),用于控制该入线上 每个时隙接通哪一条出线。 (3)控制存储器的地址对应时隙号,其内容为该时隙所应接 通的出线编号,所以其容量等于每一条复用线上时隙数, 每个存储单元的字长,即比特数则决定于出线地址编号的 二进制码位数。例如,若交叉矩阵是32×32,每条复用线 有512个时隙,则应有32个控制存储器,每个存储器有512 个存储单元,每个单元的字长为5比特,可选择32条出线。

4、开关阵列的特性 (1)因为每条入线和每条出线的组合都对应着一个单独的 开关,所以,在任何时间,任何入线都可连至任何出线。 (2)一个交叉点代表一个开关,因此通常用交叉点数目表 示开关数目。开关阵列适合于构成较小的交换单元。 (3)一列开关只能有一个处于接通状态。如果不需要同发 和广播功能,也可控制一行开关只能有一个处于接通状态。 (4)由于开关是开关阵列中的唯一部件,所以交换单元的 性能依赖于所使用的开关。 (5)开关阵列具有控制端和状态端。开关的状态只要两种, 控制端的控制信号和状态端的状态描述信号均可用二值电 平0或1来表示,如某个开关某时刻的控制信号为1,则需 将该开关接通;为0,则将该开关断开。


(3)若此时Rt与R相等,则称该交换单元具有广播功 能,即从交换单元的一条入线输入的信息可以在全 部出线上输出。如:普通的电话通信只需要点到点 连接,而会议电视、有线电视等则需要同发和广播 功能。连接集合一个具有一组入线和一组出线的交 换单元,上述定义的连接可以同时有多个,这就构 成了交换单元的连接集合:C={c0,c1,c2,...} 其中,起点集 Tc={t;tCi, Ci C} 终点集 Rc={r;rRt, Rt ci, ci C} 当某一时刻,一个交换单元正处于连接集合C,若 一条入线t∈Tc,则称该入线t处于占用状态,否则 为处于空闲状态;同理,若一条出线r∈Rc,则称 该出线r处于占用状态,否则为处于空闲状态。





6、实际开关阵列举例 (1)继电器:继电器是由电流控制一对或多对机械触点 吸合或断开,从而达到控制电路通断的目的。用继电器构 成的交换单元应是无向的,并且既可交换模拟信息,又可 交换数字信息。缺点是:会产生干扰和噪声,动作较慢, 体积大。 (2)模拟电子开关:模拟电子开关一般利用半导体材料 制成。可以用控制电动势产生的耗尽层夹断导电沟道,从 而起通断作用。体积较小,开关动作也比较快,产生的干 扰和噪声极小。只能单向传送,且衰耗和时延较大。 (3)数字电子开关,可以用逻辑门构成,用于数字信号 的交换。其开关动作极快且无信号损失。用多路选择器构 成的开关将一行或一列出线连接在一起的开关等效为一个 M条入线和1条出线,即M中选一的多路选择器。也可将 一行或一列入线连接在一起的开关等效为一个1条入线和N 条出线,即N中选一的多路选择器。 区别仅在于:对一行或一列连接在一起的开关,可以实现 一点到多点的连接;对多路选择器一般只允许点到点连接。
2.2.3 空分交换单元 一、开关阵列 开关阵列是构成空分交换单元的主要器件。 1、基本概念 使用开关:在每条入线和每条出线之间都各自接上一个开关, 所有的开关就构成了交换单元内部的开关阵列。 2、工作状态 开关阵列是一种空分交换单元。开关阵列中的开关通常有 两种状态:接通或断开。 3、拓扑结构 开关阵列在拓扑结构上可排成方形或矩形二维阵列,并分 别被称为N×N方形开关阵列 和M×N矩形开关阵列。 图2.12表示了用M×N有向矩形开关阵列实现的M×N有交 换单元及M×N无向矩形开关阵列。其中,连接线代表入 线和出线,交叉点(实心圆点)代表开关,则共有MN个 开关,位于第i行第j列的开关记作Kij。
