牙种植体表面处理工艺
钛种植体表面处理方法
钛种植体表面处理方法1.表面加成法运用等离子喷涂技术，将材料增加到种植体表面的方法，称为表面加成法。
等离子喷涂是利用等离子枪产生直流电弧将材料加热熔融后高速喷射到金属表面而形成涂层。
下面主要介绍钛浆涂层（titanium plasma sprayed，TPs）和羟基磷灰石涂层（hydroxyapatite sprayed，HAp）两种表面处理方法。
（1）钛浆涂层表面处理：TPS处理方法也称为钛浆喷涂或钛浆等离子喷涂涂层。
它是以15000℃左右的高温气体、600m/s的速度，将部分熔融状态下直径0.05～0.1mm 的钛浆噴射到种植体表面，在融合固化后形成0.04-0.05mm厚度的钛浆喷涂层。
即在高温下，将熔融状态的钛金属液滴快速喷射于种植体表面并附着其上，形成疏松粗糙的表面。
在电镜下，该涂层呈圆形或不规则的微孔，并互相贯通。
1）优点： TPS处理后，相比光滑表面，种植体表面积可以增加6倍，负重能力提高25％-30％，疏松粗糙的表面结构在三维空间上相互联系，增强骨的黏附性和骨结合能力，有利于促进骨生成，使种植体能更快地获得初期稳定性，从而可以适当减少种植体的长度。
2）缺点：TPS表面有时会出现粗糙度不均匀的现象，具体表现在有的部位过于粗糙，有的部位仍是光滑面，由此对种植体-骨结合和初始稳定性会产生一定的影响。
另外，制作涂层时过高温度所产生的应力反应有可能造成涂层开裂和剥脱。
在种植体植入过程中也会出现因净擦而产生金属颗粒脱落现象。
（2）羟基磷灰石涂层表面处理： HAp属于生物活性陶瓷类材料，其表面存在轻度的生理溶解性，与组织细胞膜表层的多糖、糖蛋白等可通过氢键相结合，并能与骨组织形成骨性结合。
HAp与骨的结合能力要优于其他种植体材料表面与骨的结合能力。
HAp结晶微粒在导人超高温的等离子火焰后熔融雾化，并以高速均匀的气流喷涂在钛金属种植体表面，冷却后， HAp颗粒与钛金属表面粘接，形成涂层。
涂层厚度从50μm到几毫米。
种植体表面处理
提高手术成功率
经过适当表面处理的种植体能够更快 地实现骨结合，降低手术失败的风险。
增强种植体的稳定性
优化后的种植体表面能够更好地与骨 组织结合，提高种植体的稳定性。
减少并发症
通过降低感染风险和其他并发症的发 生率，提高患者的舒适度和满意度。
拓展种植体的应用范围
改进的表面处理技术使得种植体能够 适用于更多复杂病例和特殊需求的患 者。
选择具有高耐腐蚀性的材料
如钛合金、不锈钢等，从根本上提高种植体的耐腐蚀性。
优化表面处理工艺
通过改进表面处理的工艺流程、控制处理参数等方式，提高表面处理 的效果和质量，进而增强耐腐蚀性。
采用复合表面处理技术
将多种表面处理技术相结合，形成多层保护，提高种植体的综合耐腐 蚀性能。例如，先进行喷涂处理，再进行化学转化处理等。
化学处理技术
1 2
阳极氧化处理
通过电化学方法在种植体表面形成氧化膜，增加 表面的粗糙度和亲水性，提高与骨组织的结合强 度。
硅烷化处理
利用硅烷偶联剂对种植体表面进行改性，形成硅 烷化膜，改善表面的润湿性和生物相容性。
3
生物活性玻璃陶瓷涂层
在种植体表面涂覆生物活性玻璃陶瓷材料，形成 生物活性涂层，具有优异的生物相容性和骨传导 性。
的生物膜，从而抑制细菌的黏附。
03
表面涂层
在种植体表面涂覆一层具有抗菌功能的涂层是提高其抗菌性的有效方法。
例如，可以在表面涂覆一层含有抗菌肽或抗生素的涂层，通过缓慢释放
的方式抑制细菌的增殖。
提高抗菌性的方法
表面改性技术
通过物理或化学方法对种植体表面进行改性，如离子注入、等离子体处理等，可以改变表 面的物理和化学性质，从而提高其抗菌性。
牙种植体表面处理酸蚀机理
牙种植体表面处理酸蚀机理主要涉及三个方面：表面清洁、微观形态改变和化学成分调整。
首先，表面清洁是通过使用酸性溶液或者酸性喷砂等方法清除种植体表面的污染物和氧化层。
这可以提高种植体与周围组织的接触力，并使种植体与骨组织更好地结合。
其次，微观形态改变是通过酸蚀处理改变种植体表面的粗糙度和形貌。
常用的方法是使用酸性溶液，如硝酸、盐酸或稀酸性溶液进行蚀刻处理。
蚀刻会在种植体表面形成微小的凹坑和凸起，增加了表面积和粗糙度，有利于细胞附着和骨组织生长。
最后，化学成分调整是通过酸蚀处理改变种植体表面的化学成分。
例如，可以使用酸性溶液去除表面的氧化物，暴露出更为活性的金属表面，促进骨组织的生长。
此外，也可以通过酸蚀处理在种植体表面形成一层生物活性的磷酸钙沉积物，提高种植体与骨组织的结合力。
总之，牙种植体表面处理酸蚀机理主要包括表面清洁、微观形态改变和化学成分调整这三个方面，通过这些方法可以提高种植体与周围组织的结合性能。

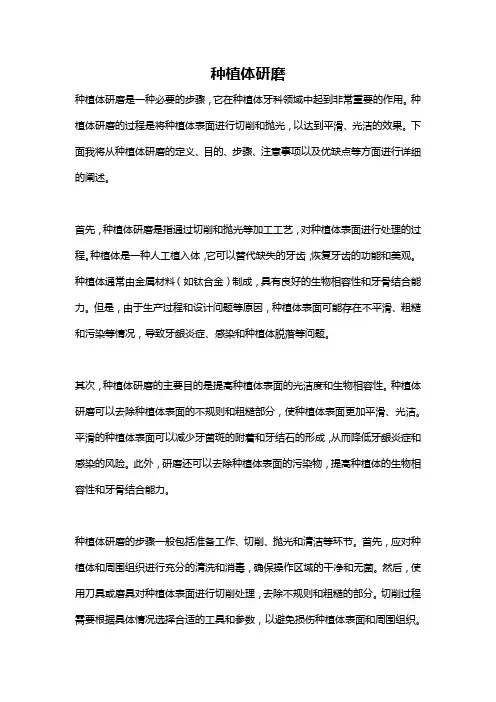

种植体研磨
种植体研磨种植体研磨是一种必要的步骤，它在种植体牙科领域中起到非常重要的作用。
种植体研磨的过程是将种植体表面进行切削和抛光，以达到平滑、光洁的效果。
下面我将从种植体研磨的定义、目的、步骤、注意事项以及优缺点等方面进行详细的阐述。
首先，种植体研磨是指通过切削和抛光等加工工艺，对种植体表面进行处理的过程。
种植体是一种人工植入体，它可以替代缺失的牙齿，恢复牙齿的功能和美观。
种植体通常由金属材料（如钛合金）制成，具有良好的生物相容性和牙骨结合能力。
但是，由于生产过程和设计问题等原因，种植体表面可能存在不平滑、粗糙和污染等情况，导致牙龈炎症、感染和种植体脱落等问题。
其次，种植体研磨的主要目的是提高种植体表面的光洁度和生物相容性。
种植体研磨可以去除种植体表面的不规则和粗糙部分，使种植体表面更加平滑、光洁。
平滑的种植体表面可以减少牙菌斑的附着和牙结石的形成，从而降低牙龈炎症和感染的风险。
此外，研磨还可以去除种植体表面的污染物，提高种植体的生物相容性和牙骨结合能力。
种植体研磨的步骤一般包括准备工作、切削、抛光和清洁等环节。
首先，应对种植体和周围组织进行充分的清洗和消毒，确保操作区域的干净和无菌。
然后，使用刀具或磨具对种植体表面进行切削处理，去除不规则和粗糙的部分。
切削过程需要根据具体情况选择合适的工具和参数，以避免损伤种植体表面和周围组织。
接下来，对种植体表面进行抛光，以进一步提高其光洁度。
抛光方法可以选择机械抛光或化学抛光等方式。
最后，对研磨后的种植体进行清洁，去除研磨过程中产生的残渣和污染物。
在进行种植体研磨的过程中，需要注意一些事项。
首先，操作人员应具备牙科专业知识和技能，能够正确识别和处理种植体表面的问题。
其次，研磨过程需要遵循严格的操作规范和操作流程，确保操作安全和效果可靠。
此外，对于不同类型和设计的种植体，研磨方法和工具需要进行适当选择和调整。
最后，操作过程中要注意对种植体和周围组织的保护，避免造成额外的损伤和不良反应。
钛种植体表面处理方法
钛种植体表面处理方法钛种植体是一种常见的牙齿修复和替代方法，在口腔种植领域得到广泛应用。
为了提高钛种植体的生物相容性和生物活性，科研人员们积极探索各种针对钛种植体表面的处理方法。
本文将介绍一些常见的钛种植体表面处理方法，并讨论它们的优缺点以及应用前景。
1. 表面机械处理表面机械处理是一种常见的钛种植体表面改性方法。
通过刮擦、研磨、抛光等方式改变钛种植体表面的形貌和粗糙度，从而增加微观形态的特异性，提高钛种植体的表面能，促进骨细胞的附着和骨组织再生。
表面机械处理方法简单易行，成本相对较低，因此被广泛采用。
然而，由于机械划伤可能造成钛种植体表面颗粒的脱落，导致细胞毒性反应和炎症反应，这是该方法的一个缺点。
2. 表面化学处理表面化学处理是一种通过溶液处理钛种植体表面的方法。
常用的表面化学处理方法包括酸碱处理、有机溶剂处理、阳极氧化等。
这些处理方法可以改变钛种植体表面的化学成分和化学状态，形成一层有利于骨细胞生长和骨组织再生的表面层。
表面化学处理方法具有处理范围广、处理效果可控等优点，但处理过程中易引起腐蚀、氧化等问题，需要严格控制处理参数。
3. 表面生物学处理表面生物学处理是一种通过与细胞、蛋白质等生物分子相互作用的方法。
常见的表面生物学处理方法包括表面吸附、表面共价化学修饰、胶原蛋白涂层等。
这些处理方法可以在钛种植体表面引入生物活性基团，增强钛种植体与周围组织的黏附性和生物相容性。
表面生物学处理方法具有高度可选择性和特异性的优点，但材料的预处理和后续处理较为复杂，需要一定的实验条件和技术支持。
4. 生物活性涂层生物活性涂层是一种将含有生物活性物质的涂层施加到钛种植体表面的方法。
常用的生物活性涂层包括羟基磷灰石、纳米金属颗粒、多肽蛋白等。
这些生物活性涂层可以促进骨细胞的黏附和增殖，增强钛种植体与骨组织的结合力，并有助于骨生长和修复。
生物活性涂层方法具有显著的改善骨接合力和骨再生效果的优点，但目前涂层的持久性和稳定性仍然面临一定的挑战。
种植体表面处理技术综合对比
种植体表面处理技术综合对比种植体表面处理技术是种植修复学中的关键技术之一，它能够提高种植体与骨组织的结合力，促进骨组织的生长，从而提高种植体的稳定性和成功率。
目前常用的种植体表面处理技术主要包括机械处理、酸处理、砂喷处理和生物激活处理等。
下面对这些技术进行综合对比。
1. 机械处理：机械处理是最早期的一种种植体表面处理技术，通过机械力的作用，给种植体表面造成微小的划痕、凹凸和孔隙，从而增加与骨组织的接触面积。
优点是操作简单、成本低，但缺点是表面处理的效果相对较差，容易被机械力磨灭。
2. 酸处理：酸处理是将种植体浸泡在酸性溶液中，通过酸的腐蚀作用，使种植体表面形成微小的孔隙和粗糙度，增加与骨组织的结合力。
优点是酸处理可以得到较好的表面形态和结构，但缺点是酸的浓度和处理时间难以控制，容易损伤种植体表面的微观形态，导致材料的变质。
3. 砂喷处理：砂喷处理是利用高压氧化铝砂粒喷射到种植体表面，通过砂粒的冲击和磨擦作用，形成一定的粗糙度和孔隙。
优点是可以调控砂粒的大小和喷射压力，从而得到理想的表面形态，但缺点是喷砂会产生砂尘，对操作环境和用户健康有一定影响。
4. 生物激活处理：生物激活处理是将种植体表面涂覆一层生物活性分子，如骨基质蛋白、胶原蛋白等，使种植体表面具有生物植入性和细胞诱导性。
优点是生物激活处理可以提高种植体的生物相容性和生物活性，但缺点是涂覆的生物分子容易受到机械力和化学因素的破坏，导致处理效果不稳定。
综合对比来看，各种种植体表面处理技术各有优缺点，选择适合的表面处理技术应综合考虑种植体的材料特性、手术条件和患者的需要。
此外，未来还有许多新的表面处理技术在不断涌现，如离子注入、激光处理、电化学处理等，这些新技术将进一步提高种植体的表面性能和临床效果。
玩种植，你必须要懂的知识-种植体表面处理技术
玩种植，你必须要懂的知识-种植体表面处理技术近30年以来，口腔种植学取得了前所未有的发展,学习并掌握口腔种植修复技术已然成为一股热潮。
“这是一个最好的时代、同时也是一个最坏的时代”，一方面口腔种植新技术、新材料发展日新月异让广大患者受益，而另一方面，由于盲目开展、基础不扎实而导致的种植并发症正越来越多的出现。
让我们一起静下心来，利用微信数字媒介，从核心的口腔种植修复知识出发，结合最新的科研文献，开始这样一个有意思的系列-“玩种植，你必须要懂的知识”，今天，我们简单谈谈种植体的表面处理技术。
骨结合（Osseointegration）是口腔种植修复的基础，如何提高种植体与骨组织的结合率和整合速度一直都是口腔种植研究的焦点。
众所周知，粗糙的种植体表面能够提高成骨细胞的迁移和增殖，有利于形成骨结合 (Nasatzky等. 2003; Osathanon 等. 2011)。
表面微孔介于1 - 100微米之间被认为是比较理想的表面粗糙度，有利于成骨细胞附着，形成良好的骨-种植体结合。
许多种植体系统采用喷砂工艺，通过减法处理工艺形成凹凸不平的种植体表面来增加表面积，种植体的表面也经常会采用酸处理，且有不同的命名方式，例如酸洗(acid washing)和酸蚀(acid etching)等。
需要说明的是，酸洗也能形成种植体表面的蚀刻效果，还能够去除喷砂处理遗留在种植体表面的残余物。
牙种植体的表面特性可影响种植体植入后的生物学反应,决定组织细胞在其表面的粘附,增殖,分化及矿化,影响蛋白质的吸收,直接影响界面的骨愈合速度,骨结合率,骨结合强度,对种植体功能的正常行使十分重要。
因此，各种植体公司长期以来都努力采用不同的种植体表面处理工艺改变种植体表面特性来促进骨结合，提高种植体的成功率。
总体而言，表面处理技术的进步也是一个不断发展与革新的历程，从机械抛光开始，历经了钛浆喷涂、羟基磷灰石涂层、喷砂、大颗粒喷砂酸蚀、电化学氧化、可吸收研磨介质等多种不同的表面处理技术，有些表面处理技术已经被临床所摒弃。
氧化锆牙种植体表面工艺流程
氧化锆牙种植体表面工艺流程英文回答：The surface treatment process of zirconia dental implants is crucial for ensuring long-term success and stability. There are several steps involved in the surface processing of zirconia implants.1. Cleaning and Decontamination: The first step is to clean the zirconia implant surface to remove any contaminants or residues. This is typically done using ultrasonic cleaning or by immersing the implants in a cleaning solution. The purpose of this step is to ensure a clean and sterile surface for subsequent treatment.2. Sandblasting: After cleaning, the zirconia implants are subjected to sandblasting. This process involves using high-pressure air or sand particles to roughen the surface of the implant. Sandblasting creates a micro-rough surface, which enhances the bonding of the implant with thesurrounding bone. It also helps to remove any residual contaminants that may have been missed during the cleaning process.3. Acid Etching: Acid etching is another important step in the surface treatment of zirconia implants. It involves exposing the implant surface to an acidic solution, typically hydrofluoric acid. Acid etching creates a porous surface, which promotes osseointegration the process by which the implant fuses with the bone. The acid etching process also removes any remaining contaminants and increases the surface energy of the implant, which improves the adhesion of the coating material.4. Coating: After acid etching, a coating material is applied to the zirconia implant surface. The choice of coating material depends on the specific requirements of the implant and the preferences of the dentist or dental technician. Common coating materials include bioactive glass, hydroxyapatite, or a combination of both. The coating material helps to further enhance osseointegration and improve the long-term stability of the implant.5. Heat Treatment: Once the coating material is applied, the zirconia implants are subjected to heat treatment. This process involves heating the implants to a specific temperature for a certain duration. Heat treatment helps to bond the coating material securely to the implant surface and enhances the mechanical properties of the implant.6. Quality Control: Finally, the zirconia implants undergo rigorous quality control checks to ensure that the surface treatment process has been successful. This may involve visual inspection, microscopic analysis, and mechanical testing to assess the coating integrity and surface roughness.中文回答：氧化锆牙种植体表面工艺流程对于确保种植体的长期成功和稳定至关重要。
一种纯钛牙种植体酸蚀加碱热的表面处理方法
一种纯钛牙种植体酸蚀加碱热的表面处理方
法
纯钛牙种植体表面处理的一种方法是酸蚀加碱热处理。
下面是具体步骤：
1. 清洗：将纯钛牙种植体放入去离子水中，用超声波清洗20分钟，去除表面的杂质和污渍。
2. 酸蚀：将清洗后的纯钛牙种植体放入酸性溶液（如硝酸、硫酸等）中，进行酸蚀处理。
酸的浓度和处理时间可根据需要进行调整，一般在30分钟到1小时之间。
3. 中和：将酸蚀后的纯钛牙种植体放入碱性溶液（如氢氧化钠溶液）中进行中和处理。
中和的目的是中和残留在表面的酸性物质，以及修复表面的pH值。
4. 清洗：将中和后的纯钛牙种植体再次放入去离子水中清洗，去除中和溶液残留的物质。
5. 热处理：将清洗干净的纯钛牙种植体放入高温炉中，进行热处理。
热处理的温度和时间可根据需要进行调整，一般在800℃到1000℃之间，保持2小时以上。
这一步的目的是改善纯钛表面的晶体结构和力学性能，增强其耐腐蚀性和生物相容性。
6. 冷却：热处理后，将纯钛牙种植体取出，放置在室温环境中自然冷却。
通过酸蚀加碱热处理的方法，可以有效地改善纯钛牙种植体的表面性能，提高其生物相容性和耐腐蚀性，有利于种植体与人体组织的结合和长期稳定。
这一方法在牙科种植领域中得到广泛应用。
种植体阳极氧化表面处理工艺流程
种植体阳极氧化表面处理工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!揭秘种植体阳极氧化表面处理工艺流程在医疗领域，种植体的材料和表面处理工艺对于其生物相容性和植入效果起着至关重要的作用。
各种种植体表面处理方法
1、瑞典Nobel Biocare AB生产的Nobel Biocare纯钛种植体
表面经过钛氧化处理，通过控制氧化层的高度
2、德国FRIADENT GmbH生产的ANKYLO牙种植体种表面处理方式：钛喷涂(TPS)、羟基磷灰石喷涂 (HA)、与螺纹加表面粗化处理、喷砂加酸蚀SLA)
3、瑞士Institut Straumann AG生产的ITI牙科种植系统ITI种植体源自瑞士，由纯钛制成，表面为等离子涂层
4、法国安多健有限公司生产的OI/HE型纯钛种植体
表面处理为酸蚀+喷沙处理技术，是最先进的处理技术
5、美国Implant Innovations Inc生产的3i直形种植牙系统手术工具
美国3i种植体在双重酸处理表面上进一步进行钠米级磷酸钙晶体的沉积处理。
其特殊的结构单位和处理技术，使种植体具有更好的物理和化学稳定，在缩短骨愈合时间的基础上达到理想的骨愈合
6、美国Bicon（百康）羟基磷灰石喷涂 (HA)
7、美国Camlog其余表面喷砂和酸蚀，圆柱型表面采用钛将喷涂
8、美国Zimmer MTX TM，微观纹理化表面和MP-1® HA涂层
9、韩国OSSTEM Co Ltd生产的牙科种植体手术工具
所有螺纹表面都进行RBM处理
10、韩国megagen
采用Super RBM表面处理法，更均匀有效，缩短骨融合期
Dio（迪奥）所有螺纹表面都进行RBM处理
Dentium登腾表面SLA处理
CDIC：机械加工。
