青科成人教育《汽轮机原理》期末考试复习题及参考答案

《汽轮机原理》习题及答案word资料73页

《汽轮机原理》目录第一章汽轮机级的工作原理第二章多级汽轮机第三章汽轮机在变动工况下的工作第四章汽轮机的凝汽设备第五章汽轮机零件强度与振动第六章汽轮机调节模拟试题一模拟试题二参考答案第一章汽轮机级的工作原理一、单项选择题1.汽轮机的级是由______组成的。

【 C 】A. 隔板+喷嘴B. 汽缸+转子C. 喷嘴+动叶D. 主轴+叶轮2.当喷嘴的压力比εn大于临界压力比εcr时，则喷嘴的出口蒸汽流速C1【 A 】A. C1<C cr B. C1=C crC. C1>CcrD. C1≤C cr3.当渐缩喷嘴出口压力p1小于临界压力pcr时，蒸汽在喷嘴斜切部分发生膨胀，下列哪个说法是正确的？【 B 】A. 只要降低p1，即可获得更大的超音速汽流B. 可以获得超音速汽流，但蒸汽在喷嘴中的膨胀是有限的C. 蒸汽在渐缩喷嘴出口的汽流流速等于临界速度CcrD. 蒸汽在渐缩喷嘴出口的汽流流速小于临界速度Ccr4.汽轮机的轴向位置是依靠______确定的？【 D 】A. 靠背轮B. 轴封C. 支持轴承D. 推力轴承5.蒸汽流动过程中，能够推动叶轮旋转对外做功的有效力是______。

【 C 】A. 轴向力B. 径向力C. 周向力D. 蒸汽压差6.在其他条件不变的情况下，余速利用系数增加，级的轮周效率ηu【 A 】A. 增大B. 降低C. 不变D. 无法确定7.工作在湿蒸汽区的汽轮机的级，受水珠冲刷腐蚀最严重的部位是：【 A 】A. 动叶顶部背弧处B. 动叶顶部内弧处C. 动叶根部背弧处D. 喷嘴背弧处8.降低部分进汽损失，可以采取下列哪个措施？【 D 】A. 加隔板汽封B. 减小轴向间隙C. 选择合适的反动度D. 在非工作段的动叶两侧加装护罩装置9.火力发电厂汽轮机的主要任务是：【 B 】A. 将热能转化成电能B. 将热能转化成机械能C. 将电能转化成机械能D. 将机械能转化成电能10.在纯冲动式汽轮机级中，如果不考虑损失，蒸汽在动叶通道中【 C 】A. 相对速度增加B. 相对速度降低；C. 相对速度只改变方向，而大小不变D. 相对速度大小和方向都不变11.已知蒸汽在汽轮机某级的滞止理想焓降为40 kJ/kg，该级的反动度为0.187，则喷嘴出口的理想汽流速度为【 D 】A. 8 m/sB. 122 m/sC. 161 m/sD. 255 m/s12.下列哪个说法是正确的【 C 】A. 喷嘴流量总是随喷嘴出口速度的增大而增大；B. 喷嘴流量不随喷嘴出口速度的增大而增大；C. 喷嘴流量可能随喷嘴出口速度的增大而增大，也可能保持不变；D. 以上说法都不对13.冲动级动叶入口压力为P1，出口压力为P2，则P1和P2有______关系。

《汽轮机原理》习题及答案_DOC

【B 】
A. 采用扭叶片
B. 减少喷嘴组数
C. 在叶轮上开孔
D. 在动叶非工作弧段加装护罩
32. 纯冲动级内能量转换的特点是
【B 】
A. 蒸汽只在动叶栅中进行膨胀
B. 蒸汽仅对喷嘴施加冲动力
C. 喷嘴进出口蒸汽压力相等
D. 喷嘴理想焓降等于动叶理想焓降
33. 汽在叶片斜切部分膨胀的特点包括
【B 】
A. 蒸汽汽流方向不变
24. 在圆周速度相同的情况下，作功能力最大的级为
【C 】
A. 纯冲动级
B. 带反动度的冲动级
C. 复速级
D. 反动级
25. 在各自最佳速比下，轮周效率最高的级是
【D 】
A. 纯冲动级
B. 带反动度的冲动级
C. 复速级
D. 反动级
26. 蒸汽在喷嘴斜切部分膨胀的条件是
【A 】
A. 喷嘴后压力小于临界压力
4．级的轮周效率答： 1kg 蒸汽在轮周上所作的轮周功与整个级所消耗的蒸汽理想能量之比。
5．滞止参数答：具有一定流动速度的蒸汽，如果假想蒸汽等熵地滞止到速度为零时的状态，该状态为滞止状态，其对应的参数称为滞止参数。
6．临界压比答：汽流达到音速时的压力与滞止压力之比。
7．级的相对内效率答：级的相对内效率是指级的有效焓降和级的理想能量之比。
（5）扇形损失：汽轮机的叶栅安装在叶轮外圆周上，为环形叶栅。当叶片为直叶片时，其通道截面沿叶高变化，叶片越高，变化越大。另外，由于喷嘴出口汽流切向分速的离心作用，将汽流向叶栅顶部挤压，使喷嘴出口蒸汽压力沿叶高逐渐升高。而按一元流动理论进行设计时，所有参数的选取，只能保证平均直径截面处为最佳值，而沿叶片高度其它截面的参数，由于偏离最佳值将引起附加损失，统称为扇形损失。

青岛科技大学汽轮机原理期末复习题及参考答案

一、单选题L汽轮机的级是由_C_组成的。

A.隔板+喷嘴B.汽缸+转子C.喷嘴+动叶D.主轴+叶轮2.当喷嘴的压力比en大于临界压力比£Cr时，则喷嘴的出口蒸汽流速Cl AA.Cl<CcrB.Cl=CcrC.Cl>CcrD.Cl≤Ccr3.当渐缩喷嘴出口压力Pl小于临界压力PCr时，蒸汽在喷嘴斜切部分发生膨胀，下列哪个说法是正确的？BA.只要降低pl,即可获得更大的超音速汽流B.可以获得超音速汽流，但蒸汽在喷嘴中的膨胀是有限的C.蒸汽在渐缩喷嘴出口的汽流流速等于临界速度CCrD.蒸汽在渐缩喷嘴出口的汽流流速小于临界速度Cer4.汽轮机的轴向位置是依靠D确定的？A.靠背轮B.轴封C.支持轴承D.推力轴承5.蒸汽流动过程中，能够推动叶轮旋转对外做功的有效力是_CoA.轴向力B.径向力C.周向力D.蒸汽压差6.在其他条件不变的情况下，余速利用系数增加，级的轮周效率nUΛOA.增大B.降低C.不变D.无法确定7.工作在湿蒸汽区的汽轮机的级，受水珠冲刷腐蚀最严重的部位是： AA.动叶顶部背弧处B.动叶顶部内弧处C.动叶根部背弧处D.喷嘴背弧处8.降低部分进汽损失，可以采取下列哪个措施？DA.加隔板汽封B.减小轴向间隙C.选择合适的反动度D.在非工作段的动叶两侧加装护罩装置9.火力发电厂汽轮机的主要任务是：—B_。

A.将热能转化成电能B.将热能转化成机械能C.将电能转化成机械能D.将机械能转化成电能10.在纯冲动式汽轮机级中，如果不考虑损失，蒸汽在动叶通道中C_。

A.相对速度增加B.相对速度降低；C.相对速度只改变方向，而大小不变D.相对速度大小和方向都不变IL已知蒸汽在汽轮机某级的滞止理想焙降为40kj∕kg,该级的反动度为0.187,则喷嘴出口的理想汽流速度为_D—。

A.8m/sB.122m/sC.161m/sD.255m/s12.下列哪个说法是正确的—C—。

A.喷嘴流量总是随喷嘴出口速度的增大而增大；B.喷嘴流量不随喷嘴出口速度的增大而增大；C.喷嘴流量可能随喷嘴出口速度的增大而增大，也可能保持不变；D.以上说法都不对13.冲动级动叶入口压力为Pl,出口压力为P2,则Pl和P2有一B一关系。

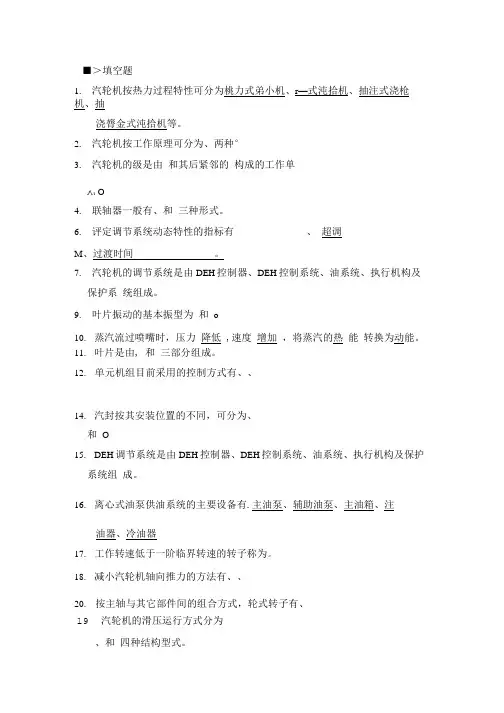

【精品】汽轮机期末考试复习题.doc

19 . 汽轮机的滑压运行方式分为■＞填空题1.汽轮机按热力过程特性可分为桃力式弟小机、r—式沌拾机、抽注式浇枪机、抽浇膂金式沌拾机等。

2.汽轮机按工作原理可分为、两种°3.汽轮机的级是由和其后紧邻的构成的工作单J\A O4.联轴器一般有、和三种形式。

6.评定调节系统动态特性的指标有、超调M、过渡时间。

7.汽轮机的调节系统是由DEH控制器、DEH控制系统、油系统、执行机构及保护系统组成。

9.叶片振动的基本振型为和o10.蒸汽流过喷嘴时，压力降低 ,速度增加，将蒸汽的热能转换为动能。

11.叶片是由, 和三部分组成。

12.单元机组目前采用的控制方式有、、14.汽封按其安装位置的不同，可分为、和O15.DEH调节系统是由DEH控制器、DEH控制系统、油系统、执行机构及保护系统组成。

16.离心式油泵供油系统的主要设备有.主油泵、辅助油泵、主油箱、注油器、冷油器17.工作转速低于一阶临界转速的转子称为。

18.减小汽轮机轴向推力的方法有、、20.按主轴与其它部件间的组合方式，轮式转子有、、和四种结构型式。

21,从结构上，现代大型汽轮机的调节方式可分为节流调节和喷嘴调节。

二、单项选择题（20分，每题1分）|得分1.汽轮机超速保护装置的动作转速应为额定转速的（）。

（A）110%〜112% （B） 112%~114% （C） 110%〜118% （D） 100%-108% 2.蒸汽在汽轮机中的工作过程是（）。

（A）定压吸热（B）定压放热（C）绝热膨胀（D）绝热压缩3.超临界汽轮机的进汽参数为（）MPa。

（A）6~10 （B） 12〜14 （C） 16〜18 （D） >22.1 4.汽轮机的绝对内效率是（）。

（A）理想粉降与吸热量之比（B）实际粉降与理想粉降之比（C）实际粉降与吸热量之比（D）理想粉降与实际粉降之比5.在反动级中，下列哪种说法正确（）（A）蒸汽在喷嘴中的理想粉降为零（B）蒸汽在动叶中的理想粉降为零（C）蒸汽在喷嘴与动叶中的理想粉降相等CD）蒸汽在喷嘴中的理想培降小于动叶中的理想培降6.蒸汽在喷嘴斜切部分膨胀的条件是（）。

(2021年整理)《汽轮机原理》习题及答案_

《汽轮机原理》习题及答案_编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（《汽轮机原理》习题及答案_）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为《汽轮机原理》习题及答案_的全部内容。

《汽轮机原理》目录第一章汽轮机级的工作原理第二章多级汽轮机第三章汽轮机在变动工况下的工作第四章汽轮机的凝汽设备第五章汽轮机零件强度与振动第六章汽轮机调节模拟试题一模拟试题二参考答案第一章汽轮机级的工作原理一、单项选择题1.汽轮机的级是由______组成的. 【 C 】A. 隔板+喷嘴B。

汽缸+转子C. 喷嘴+动叶D。

主轴+叶轮2.当喷嘴的压力比εn大于临界压力比εcr时，则喷嘴的出口蒸汽流速C1【 A 】A. C1<C crB. C1 =C crC。

C1>C cr D。

C1≤C cr3。

当渐缩喷嘴出口压力p1小于临界压力p cr时，蒸汽在喷嘴斜切部分发生膨胀，下列哪个说法是正确的？【 B 】A. 只要降低p1，即可获得更大的超音速汽流B。

可以获得超音速汽流，但蒸汽在喷嘴中的膨胀是有限的C. 蒸汽在渐缩喷嘴出口的汽流流速等于临界速度C crD. 蒸汽在渐缩喷嘴出口的汽流流速小于临界速度C cr4.汽轮机的轴向位置是依靠______确定的？【 D 】A。

靠背轮 B. 轴封C. 支持轴承D. 推力轴承5。

蒸汽流动过程中，能够推动叶轮旋转对外做功的有效力是______. 【 C 】A。

轴向力 B. 径向力C。

周向力D。

蒸汽压差6。

在其他条件不变的情况下，余速利用系数增加,级的轮周效率ηu【 A 】A。

增大B。

降低C. 不变D. 无法确定7。

汽机学员考试及答案

汽机学员考试及答案一、单项选择题（每题2分，共40分）1. 汽轮机的工作原理是基于（）。

A. 热力学第一定律B. 热力学第二定律C. 能量守恒定律D. 牛顿运动定律答案：C2. 汽轮机的级数是指（）。

A. 汽轮机中叶片的总数B. 汽轮机中蒸汽流动的级数C. 汽轮机中蒸汽压力的变化次数D. 汽轮机中蒸汽温度的变化次数答案：B3. 汽轮机的效率是指（）。

A. 汽轮机输出功率与输入功率的比值B. 汽轮机输入功率与输出功率的比值C. 汽轮机输出功率与蒸汽焓的比值D. 汽轮机输入功率与蒸汽焓的比值答案：A4. 汽轮机的调节系统的主要作用是（）。

A. 控制蒸汽流量B. 控制蒸汽压力C. 控制汽轮机转速D. 控制汽轮机温度答案：C5. 汽轮机的再热系统的主要作用是（）。

A. 提高蒸汽的焓值B. 提高蒸汽的压力C. 提高蒸汽的温度D. 提高蒸汽的湿度答案：C6. 汽轮机的凝汽器的主要作用是（）。

A. 降低蒸汽温度B. 提高蒸汽压力C. 回收凝结水D. 增加蒸汽流量答案：C7. 汽轮机的叶片材料通常选择（）。

A. 铸铁B. 碳钢C. 不锈钢D. 合金钢答案：D8. 汽轮机的轴向推力是由（）产生的。

A. 蒸汽压力B. 蒸汽流量C. 蒸汽温度D. 蒸汽的动量变化答案：D9. 汽轮机的轴向推力轴承的主要作用是（）。

A. 支撑转子B. 承受轴向推力C. 减少摩擦D. 吸收振动答案：B10. 汽轮机的危急保安器的主要作用是（）。

A. 保护轴承B. 保护叶片C. 保护转子D. 保护汽轮机在超速时自动停机答案：D11. 汽轮机的汽封的主要作用是（）。

A. 减少蒸汽泄漏B. 增加蒸汽流量C. 减少摩擦D. 增加蒸汽压力答案：A12. 汽轮机的调节阀的主要作用是（）。

A. 控制蒸汽流量B. 控制蒸汽压力C. 控制汽轮机转速D. 控制汽轮机温度答案：A13. 汽轮机的润滑油系统的主要作用是（）。

A. 润滑轴承B. 冷却轴承C. 清洁轴承D. 保护轴承答案：A14. 汽轮机的启动方式有（）。

汽轮机考试试题及答案

汽轮机考试试题及答案一、单项选择题（每题2分，共20分）1. 汽轮机的工作原理是基于（）。

A. 热力学第一定律B. 热力学第二定律C. 牛顿第三定律D. 能量守恒定律答案：C2. 汽轮机的级数是指（）。

A. 汽轮机中的叶片数B. 汽轮机中的转子数C. 汽轮机中的蒸汽通道数D. 汽轮机中的轴承数答案：C3. 汽轮机的效率是指（）。

A. 热能转换为机械能的比率B. 机械能转换为热能的比率C. 机械能转换为电能的比率D. 电能转换为机械能的比率答案：A4. 汽轮机的调节系统的主要作用是（）。

A. 控制蒸汽压力B. 控制蒸汽温度C. 控制汽轮机转速D. 控制汽轮机负荷答案：C5. 汽轮机的热力循环中，等熵膨胀是指（）。

A. 无热量交换的理想膨胀过程B. 无功交换的理想膨胀过程C. 无热量和功交换的理想膨胀过程D. 有热量交换的理想膨胀过程答案：A6. 汽轮机的再热循环的主要优点是（）。

A. 提高热效率B. 提高蒸汽压力C. 提高蒸汽温度D. 降低蒸汽湿度答案：A7. 汽轮机的凝汽器的主要作用是（）。

A. 降低蒸汽温度C. 回收凝结水D. 回收蒸汽答案：C8. 汽轮机的超速保护系统的主要作用是（）。

A. 防止汽轮机过载B. 防止汽轮机超速C. 防止汽轮机过热D. 防止汽轮机过压答案：B9. 汽轮机的轴向推力是由（）产生的。

A. 蒸汽压力B. 蒸汽温度C. 蒸汽流量答案：D10. 汽轮机的叶片损伤的主要原因是（）。

A. 材料疲劳B. 蒸汽腐蚀C. 蒸汽冲击D. 机械冲击答案：C二、多项选择题（每题3分，共15分）11. 汽轮机的启动方式包括（）。

A. 冷态启动B. 热态启动C. 温态启动D. 快速启动答案：ABC12. 汽轮机的停机方式包括（）。

A. 正常停机B. 紧急停机C. 快速停机D. 缓慢停机答案：ABD13. 汽轮机的调节系统包括（）。

A. 调速器B. 油动机C. 油泵D. 油管答案：AB14. 汽轮机的热力特性包括（）。

《汽轮机原理》习题及答案_

第一章【2 】绪论一.单项选择题1．新蒸汽参数为13.5MPa的汽轮机为（b）A．高压汽轮机B．超高压汽轮机C．亚临界汽轮机D．超临界汽轮机2．型号为N300-16.7/538/538的汽轮机是( B ).A.一次调剂抽汽式汽轮机B.凝汽式汽轮机C.背压式汽轮机D.工业用汽轮机第一章汽轮机级的工作道理一.单项选择题3．在反动级中,下列哪种说法准确?( C )A.蒸汽在喷嘴中的幻想焓降为零B.蒸汽在动叶中的幻想焓降为零C.蒸汽在喷嘴与动叶中的幻想焓降相等D.蒸汽在喷嘴中的幻想焓降小于动叶中的幻想焓降4．下列哪个措施可以减小叶高损掉?( A )A.加长叶片B.缩短叶片C.加厚叶片D.减薄叶片5．下列哪种措施可以减小级的扇形损掉?( C )A.采用部分进汽B.采用去湿槽C.采用扭叶片D.采用复速级6．纯冲动级动叶进口压力为P1,出口压力为P2,则P1和P2的关系为（C）A．P1<P2 B．P1>P2C．P1＝P2 D．P1≥P27．当选定喷嘴和动叶叶型后,影响汽轮机级轮周效力的重要身分( A )A.余速损掉B.喷嘴能量损掉C.动叶能量损掉D.部分进汽度损掉8．下列哪项损掉不属于汽轮机级内损掉( A )A.机械损掉B.鼓风损掉C.叶高损掉D.扇形损掉9．反动级的构造特色是动叶叶型( B ).A. 与静叶叶型雷同B. 完整对称曲折C. 近似对称曲折D. 横截面沿汽流偏向不产生变化10．当汽轮机的级在( B )情况下工作时,能使余速损掉为最小.A. 最大流量B. 最佳速度比C. 部发进汽D. 全周进汽1.汽轮机的级是由______构成的. 【 C 】A. 隔板+喷嘴B. 汽缸+转子C. 喷嘴+动叶D. 主轴+叶轮2.当喷嘴的压力比εn大于临界压力比εcr时,则喷嘴的出口蒸汽流速C1【 A 】A. C1<C cr B. C1=C crC. C1>CcrD. C1≤C cr3.当渐缩喷嘴出口压力p1小于临界压力pcr时,蒸汽在喷嘴斜切部分产生膨胀,下列哪个说法是准确的？【 B 】A. 只要降低p1,即可获得更大的超音速汽流B. 可以获得超音速汽流,但蒸汽在喷嘴中的膨胀是有限的C. 蒸汽在渐缩喷嘴出口的汽流流速等于临界速度CcrD. 蒸汽在渐缩喷嘴出口的汽流流速小于临界速度Ccr4.汽轮机的轴向地位是依附______肯定的？【 D 】A. 靠背轮B. 轴封C. 支撑轴承D. 推力轴承5.蒸汽流淌进程中,可以或许推进叶轮扭转对外做功的有效力是______.【 C 】A. 轴向力B. 径向力C. 周向力D. 蒸汽压差6.在其他前提不变的情况下,余速运用系数增长,级的轮周效力ηu【 A 】A. 增大B. 降低C. 不变D. 无法肯定7.工作在湿蒸汽区的汽轮机的级,受水珠冲刷腐化最轻微的部位是：【 A 】A. 动叶顶部背弧处B. 动叶顶部内弧处C. 动叶根部背弧处D. 喷嘴背弧处8.降低部分进汽损掉,可以采取下列哪个措施？【 D 】A. 加隔板汽封B. 减小轴向间隙C. 选择适合的反动度D. 在非工作段的动叶两侧加装护罩装配9.火力发电厂汽轮机的重要义务是：【 B 】A. 将热能转化成电能B. 将热能转化成机械能C. 将电能转化成机械能D. 将机械能转化成电能10.在纯冲动式汽轮机级中,假如不斟酌损掉,蒸汽在动叶通道中【 C 】A. 相对速度增长B. 相对速度降低;C. 相对速度只改变偏向,而大小不变D. 相对速度大小和偏向都不变11.已知蒸汽在汽轮机某级的滞止幻想焓降为40 kJ/kg,该级的反动度为0.187,则喷嘴出口的幻想汽流速度为【 D 】A. 8 m/sB. 122 m/sC. 161 m/sD. 255 m/s12.下列哪个说法是准确的【 C 】A. 喷嘴流量老是随喷嘴出口速度的增大而增大;B.喷嘴流量不随喷嘴出口速度的增大而增大;C. 喷嘴流量可能随喷嘴出口速度的增大而增大,也可能保持不变;D. 以上说法都不对13.冲动级动叶进口压力为P1,出口压力为P2,则P1和P2有______关系.【 B 】A. P1＜P2B. P1＞P2C. P1＝P2D. P1=0.5P214.工作段弧长为1037mm,平均直径1100 mm,该级的部分进汽度: 【 A 】36A. 0.3B. 0.5C. 0.66D. 115.汽机中反动度为0.5 的级被称为：【 D 】A. 纯冲动级B. 带反动度的冲动级C. 复速级D. 反动级16.蒸汽在某反动级喷嘴中的滞止幻想焓降为30 kJ/kg,则蒸汽在动叶通道中的幻想焓降为：【 C 】A. 0 kJ/kgB. 15 kJ/kgC. 30 kJ/kgD. 45 kJ/kg17.在反动式汽轮机级中,假如不斟酌损掉,则：【 B 】A．蒸汽在动叶通道中的绝对速度增大B．蒸汽在动叶通道中绝对速度降低C．蒸汽在动叶通道中相对速度只改变偏向,而大小不变D．以上说法都不对18.假设喷嘴前的蒸汽滞止焓为3350 kJ/kg,喷嘴出口蒸汽幻想比焓值为3304.4 kJ/kg,则喷嘴现实出口速度为【 A 】 16A. 9.5m/sB. 81.3 m/sC. 81.9 m/sD. 320 m/s19.关于喷嘴临界流量,在喷嘴出口面积必定的情况下,请断定下列说法哪个准确：【 C 】A．喷嘴临界流量只与喷嘴初参数有关B．喷嘴临界流量只与喷嘴终参数有关C．喷嘴临界流量与喷嘴压力比有关D. 喷嘴临界流量既与喷嘴初参数有关,也与喷嘴终参数有关α=15°,当速比取下列哪个值时,该级的轮周效力最高.【 D 】20.反动级中,若喷嘴出口汽流角1A. 0.24B. 0.48C. 0.6D. 0.966α和圆周速度u相等时,纯冲动级和反动级在最佳速比下所能承担的焓降21.在喷嘴出口偏向角1之比为【 B 】A. 1：2B. 2：1C. 1：1D. 1：422.汽轮机级采用部分进汽的原因是【 B 】A. 叶片太长B. 叶片太短C. 消失鼓风损掉D. 消失斥汽损掉23.下列哪几项损掉不属于叶栅损掉.【 C 】A. 喷嘴损掉B. 动叶损掉C. 余速损掉D. 叶高损掉24.在圆周速度雷同的情况下,作功效力最大的级为【 C 】A. 纯冲动级B. 带反动度的冲动级C. 复速级D. 反动级25.在各自最佳速比下,轮周效力最高的级是【 D 】A. 纯冲动级B. 带反动度的冲动级C. 复速级D. 反动级26.蒸汽在喷嘴斜切部分膨胀的前提是【 A 】A. 喷嘴后压力小于临界压力B. 喷嘴后压力等于临界压力C. 喷嘴后压力大于临界压力D. 喷嘴后压力大于喷嘴前压力27.在反动级中,下列哪种说法准确【 C 】A. 蒸汽在喷嘴中幻想焓降为零B. 蒸汽在动叶中幻想焓降为零C. 蒸汽在喷嘴与动叶中的幻想焓降相等D. 蒸汽在喷嘴的幻想焓降小于动叶的幻想焓降28.下列哪个措施可以减小叶高损掉【 A 】A. 加长叶片B. 缩短叶片C. 加厚叶片D. 减薄叶片29.下列哪种措施可以减小级的扇形损掉【 C 】A. 采用部分进汽B. 采用去湿槽C. 采用扭叶片D. 采用复速级30.在汽轮机工作进程中,下列哪些部件是静止不动的？【 C 】A 叶轮B 叶片C 隔板D 轴31.哪些措施可以减小斥汽损掉？【 B 】49A. 采用扭叶片B. 削减喷嘴组数C. 在叶轮上开孔D. 在动叶非工作弧段加装护罩32.纯冲动级内能量转换的特色是【 B 】A. 蒸汽只在动叶栅中进行膨胀B. 蒸汽仅对喷嘴施加冲动力C. 喷嘴进出口蒸汽压力相等D. 喷嘴幻想焓降等于动叶幻想焓降33.汽在叶片斜切部分膨胀的特色包括【 B 】A. 蒸汽汽流偏向不变B. 其叶片前后的压力比ε＜εcrC. 其叶片前后的压力比ε＞εcrD. 叶片出口只能得到音速汽流34.大型气轮机低压末级的反动度一般为【 D 】A 0B 0.3C 0.5D 〉0.51.喷嘴出话柄际气流速度与幻想速度的关系是（）A.相等;B.前者大于后者;C.后者大于前者.2.动叶出话柄际气流速度与幻想速度的关系是（）A.相等;B.前者大于后者;C.后者大于前者.3.气流在喷嘴中流淌的动能损掉改变为蒸汽热能,所以其出口焓值是：（）A.升高;B.降低;C.不变.4.渐缩喷嘴超临界流淌时,压比与临界压比的关系是：（）A.相等;B.前者大于后者;C.后者大于前者.5.在喷嘴出口面积和蒸汽性质肯定后,经由过程喷嘴的最大蒸汽量只与（）有关.A.蒸汽的初参数;B.蒸汽的终参数;C.A和B.6.在超临界流淌前提下,蒸汽在斜切部分流淌的情况是：A.超音速,汽流偏向不偏转;B.亚音速流淌,汽流偏向不偏转;C.超音速,汽流偏向偏转.7.为了表明在一个级中蒸汽在动叶内膨胀的大短序入反动度概念.对纯冲动级,下面选项哪项准确：（）A.动叶焓降为零,反动度亦为零;B.动叶焓降为零,反动度为0.5;C.动叶焓降不为零,反动度亦为零;8.为了表明在一个级中蒸汽在动叶内膨胀的大短序入反动度概念.对反动级,下面选项哪项准确：（）A.动叶焓降为零,反动度亦为零;B.动叶焓降为零,反动度为0.5;C.动叶焓降不为零,反动度为(0.4-0.6);9.滞止状况点的蒸汽压力与现实状况点的关系是：（）A.相等;B.前者大于后者;C.后者大于前者.10.滞止状况点的蒸汽焓值与现实状况点的关系是：（）A.相等;B.前者大于后者;C.后者大于前者.11.纯冲动级和复速级做功效力的大小排序是：（）A.相等;B.前者大于后者;C.后者大于前者.12.纯冲动级和反动级做功效力的大小排序是：（）A.相等;B.前者大于后者;C.后者大于前者.13.反动级和复速级的做功效力的大小排序是：（）A.相等;B.前者大于后者;C.后者大于前者.14.轮周效力是针对下面哪项损掉提出的.（）A.余速损掉;B.部分进汽损掉;C.级内损掉.15.级的相对内效力是针对下面哪项损掉提出的.（）A.余速损掉;B.喷嘴和动叶内部流淌损掉;C.级内损掉.16.长叶片级的速度三角形中,叶根.平均直径和叶顶三处的动叶进吵嘴的大小排序是：（）A.β1根<β1均<β1顶;B.β1顶<β1均<β1根;C.β1均<β1根<β1顶.17.长叶片级的速度三角形中,叶根.平均直径和叶顶三处的喷叶出口相对速度的大小排序是：（）A.w1根<w1均<w1顶;B.w1顶<w1均<w1根;C.w1均<w1根<w1顶.二.断定题1.复数级具有两列或两列以上的静叶和动叶,所以也可以视为两个或以上级的串联.（）2.在纯冲动级内,动叶的焓降为零,做功也为零.（）3.带部分进汽的级中,动叶迁移转变将停止的蒸汽从叶轮一侧鼓到另一侧消费的有效功称为斥汽损掉.（）4.在部分进汽的级中,当动叶迁移转变进入工作段时,蒸汽排挤流道中停止汽流所消费的能量称为鼓风损掉.（）5.反动级就是反动度等于0.2的级.（）6.叶轮迁移转变时与其两侧和外缘蒸汽产生的摩擦称为摩擦损掉.（）7.冲动级就是反动度为零的级.（）8.对于纯冲动级,因为其动叶内没有焓降,所以轮周功等于零.（）9.对于静叶,因为其静止不动,是以即使有焓降也没有能量的转换.（）10.减缩喷嘴出口处的当地音速就是其临界速度.( )11.当喷嘴出口压力小于临界压力时,汽流流淌从喉部开端偏向产生偏转（）.12.当喷嘴出口压力大于临界压力时,汽流流淌从出口截面开端偏向产生偏转（）.13.在平面叶栅中,喷嘴出口速度三角形是指喷嘴出口处汽流的绝对速度.相对速度和轮周速度三者的矢量关系（）.14.在平面叶栅中,动叶进口速度三角形是指喷嘴叶出口处汽流的绝对速度.相对速度和轮周速度三者的矢量关系（）.15.反动级的焓降在喷嘴和动叶中各占一半,所以喷嘴和动叶的叶型互为镜内映射外形.（）因为反动级的焓降在喷嘴和动叶中各占一半,所认为了加工简化,两者可采用统一叶型.（）三.填空题1.汽轮机级内漏汽重要产生在隔板和动叶顶部 .2.叶轮上开均衡孔可以起到减小轴向推力的感化.3.部分进汽损掉包括鼓风损掉和斥汽损掉.4.汽轮机的外部损掉重要有机械损掉和轴封损掉 .5.湿气损掉重要消失于汽轮机的末级和次末级 .6.在反动级.冲动级和速度级三种方法中,要使单级汽轮机的焓降大,损掉较少,应采用反动级 .7.轮周损掉包括：喷嘴损掉 . 动叶损掉 . 余速损掉 .四.名词解释1.反动度2.复数级3.冲动式汽轮机（级）4.反动式汽轮机（级）5.级的幻想焓降6.级的滞止幻想焓降7.嘴斜切部分的膨胀极限.8.喷嘴斜切部分的极限压力.9.余速损掉.10.部分进汽.11.部分进汽度.12.轮周功率.13.轮周效力.14.级的有效焓降.15.级的相对内效力.1．速度比和最佳速比答：将（级动叶的）圆周速度u与喷嘴出口（蒸汽的）速度c1的比值界说为速度比,轮周效力最大时的速度比称为最佳速度比.2．设想速比答：圆周速度u与设想全级滞止幻想比焓降都在喷嘴中等比熵膨胀的设想出口速度的比值. 3．汽轮机的级答：汽轮机的级是汽轮机中由一列静叶栅和一列动叶栅构成的将蒸汽热能转换成机械能的根本工作单元.4．级的轮周效力答：1kg蒸汽在轮周上所作的轮周功与全部级所消费的蒸汽幻想能量之比.5．滞止参数答：具有必定流淌速度的蒸汽,假如设想蒸汽等熵地滞止到速度为零时的状况,该状况为滞止状况,其对应的参数称为滞止参数.6．临界压比答：汽流达到音速时的压力与滞止压力之比.7．级的相对内效力答：级的相对内效力是指级的有效焓降和级的幻想能量之比.8．喷嘴的极限膨胀压力答：跟着背压降低,参加膨胀的斜切部分扩展,斜切部分达到极限膨胀时喷嘴出口所对应的压力. 9．级的反动度答：动叶的幻想比焓降与级的幻想比焓降的比值.表示蒸汽在动叶通道内膨胀程度大小的指标. 10．余速损掉答：汽流分开动叶通道时具有必定的速度,且这个速度对应的动能在该级内不能转换为机械功,这种损掉为余速损掉.11．临界流量答：喷嘴经由过程的最大流量.12．漏气损掉答：汽轮机在工作中因为漏气而产生的损掉.13．部分进汽损掉答：因为部分进汽而带来的能量损掉.14．湿气损掉答：饱和蒸汽汽轮机的各级和通俗凝汽式汽轮机的最后几级都工作与湿蒸汽区,从而对干蒸汽的工作造成一种能量损掉称为湿气损掉.15．盖度答：指动叶进口高度超过喷嘴出口高度的那部分叶高.16．级的部分进汽度答：装有喷嘴的弧段长度与全部圆周长度的比值.五.简答题17．冲动级和反动级的做功道理有何不同？在相等直径和转速的情况下,比较二者的做功效力的大小并解释原因.答：冲动级做功道理的特色是：蒸汽只在喷嘴中膨胀,在动叶汽道中不膨胀加快,只改变流淌偏向,动叶中只有动能向机械能的转化.反动级做功道理的特色是：蒸汽在动叶汽道中不仅改变流淌偏向,并且还进行膨胀加快.动叶中既有动能向机械能的转化同时有部分热能转化成动能. 在一致直径和转速的情况下,纯冲动级和反动级的最佳速比比值：op x )(1/ op x )(1=（1c u ）im /（1c u ）re =（1cos 21α）/1cos α=ret h ∆21/im t h ∆re t h ∆／imt h ∆=1/2上式解释反动级的幻想焓降比冲动级的小一倍 18．分离解释高压级内和低压级内重要包括哪几项损掉？答：高压级内：叶高损掉.喷嘴损掉.动叶损掉.余速损掉.扇形损掉.漏气损掉.叶轮摩擦损掉等;喷嘴损掉低压级内：湿气损掉.喷嘴损掉.动叶损掉.余速损掉,扇形损掉.漏气损掉.叶轮摩擦损掉很小.19．简述蒸汽在汽轮机的工作进程.答：具有必定压力和温度的蒸汽流经喷嘴,并在个中膨胀,蒸汽的压力.温度不断降低,速度不断升高,使蒸汽的热能转化为动能,喷嘴出口的高速汽流以必定的偏向进入装在叶轮上的通道中,汽流给动叶片一感化力,推进叶轮扭转,即蒸汽在汽轮机中将热能转化为了机械功. 20．汽轮机级内有哪些损掉？造成这些损掉的原因是什么？答：汽轮机级内的损掉有：喷嘴损掉.动叶损掉.余速损掉.叶高损掉.叶轮摩擦损掉.部分进汽损掉.漏汽损掉.扇形损掉.湿气损掉9种.造成这些损掉的原因：（1）喷嘴损掉：蒸汽在喷嘴叶栅内流淌时,汽流与流道壁面之间.汽流各部分之间消失碰撞和摩擦,产生的损掉.（2）动叶损掉：因蒸汽在动叶流道内流淌时,因摩擦而产生损掉.（3）余速损掉：当蒸汽分开动叶栅时,仍具有必定的绝对速度,动叶栅的排汽带走一部分动能,称为余速损掉.（4）叶高损掉：因为叶栅流道消失高低两个端面,当蒸汽流淌时,在端面附面层内产生摩擦损掉,使个中流速降低.其次在端面附面层内,凹弧和背弧之间的压差大于曲折流道造成的离心力,产生由凹弧向背弧的二次流淌,其流淌偏向与主流垂直,进一步加大附面层内的摩擦损掉.（5）扇形损掉：汽轮机的叶栅安装在叶轮外圆周上,为环形叶栅.当叶片为直叶片时,其通道截面沿叶高变化,叶片越高,变化越大.别的,因为喷嘴出口汽流切向分速的离心感化,将汽流向叶栅顶部挤压,使喷嘴出口蒸汽压力沿叶高逐渐升高.而按一元流淌理论进行设计时,所有参数的拔取,只能保证平均直径截面处为最佳值,而沿叶片高度其它截面的参数,因为偏离最佳值将引起附加损掉,统称为扇形损掉.（6）叶轮摩擦损掉：叶轮在高速扭转时,轮面与其两侧的蒸汽产生摩擦,为了战胜摩擦阻力将损耗一部分轮周功.又因为蒸汽具有粘性,紧贴着叶轮的蒸汽将随叶轮一路迁移转变,并受离心力的感化产生向外的径向流淌,而四周的蒸汽将流过来弥补产生的闲暇,从而在叶轮的两侧形成涡流活动.为战胜摩擦阻力和涡流所消费的能量称为叶轮摩擦损掉.（7）部分进汽损掉：它由鼓风损掉和斥汽损掉两部分构成.在没有布置喷嘴叶栅的弧段处,蒸汽对动叶栅不产生推进力,而需动叶栅带动蒸汽扭转,从而损耗一部分能量;别的动叶两侧面也与弧段内的呆滞蒸汽产生摩擦损掉,这些损掉称为鼓风损掉.当不进汽的动叶流道进入布置喷嘴叶栅的弧段时,由喷嘴叶栅喷出的高速汽流要推进残消失动叶流道内的呆滞汽体,将损耗一部分动能.此外,因为叶轮高速扭转和压力差的感化,在喷嘴组出口末尾的轴向间隙会产生漏汽,而在喷嘴组出口肇端端将消失吸汽现象,使间隙中的低速蒸汽进入动叶流道,捣乱主流,形成损掉,这些损掉称为斥汽损掉.（8）漏汽损掉：汽轮机的级由静止部分和迁移转变部分构成,动静部分之间必须留有间隙,而在间隙的前后消失有必定的压差时,会产生漏汽,使参加作功的蒸汽量削减,造成损掉,这部分能量损掉称为漏汽损掉.（9）湿汽损掉：在湿蒸汽区工作的级,将产生湿汽损掉.其原因是：湿蒸汽中的小水滴,因其质量比蒸汽的质量大,所获得的速度比蒸汽的速度小,故当蒸汽带动水滴活动时,造成两者之间的碰撞和摩擦,损耗一部分蒸汽动能;在湿蒸汽进入动叶栅时,因为水滴的活动速度较小,在雷同的圆周速度下,水滴进入动叶的偏向角与动叶栅进口几何角相差很大,使水滴撞击在动叶片的背弧上,对动叶栅产生制动感化,阻拦叶轮的扭转,为战胜水滴的制动感化力,将损耗一部分轮周功;当水滴撞击在动叶片的背弧上时,水滴就四处飞溅,捣乱主流,进一步加大水滴与蒸汽之间的摩擦,又损耗一部分蒸汽动能.以上这些损掉称为湿汽损掉. 21．指出汽轮机中喷嘴和动叶的感化.答：蒸汽经由过程喷嘴实现了由热能向动能的转换,经由过程动叶将动能转化为机械功. 22．据喷嘴斜切部分截面积变化图,请解释：（1）当喷嘴出口截面上的压力比p 1/p 0大于或等于临界压比时,蒸汽的膨胀特色; （2）当喷嘴出口截面上的压力比p 1/p 0小于临界压比时,蒸汽的膨胀特色.答：（1）p 1/p 0大于或等于临界压比时,喷嘴出口截面AC 上的气流速度和偏向与喉部界面AB 雷同,斜切部分不产生膨胀,只起导向感化.（2）当喷嘴出口截面上的压力比p 1/p 0小于临界压比时,气流膨胀至AB 时,压力等于临界压力,速度为临界速度.且蒸汽在斜切部分ABC 的稍前面部分持续膨胀,压力降低,速度增长,超过临界速度,且气流的偏向偏转一个角度.23．什么是速度比？什么是级的轮周效力？试剖析纯冲动级余速不运用时,速度比对轮周效力的影响.答：将（级动叶的）圆周速度u 与喷嘴出口（蒸汽的）速度c 1的比值界说为速度比.1kg 蒸汽在轮周上所作的轮周功与全部级所消费的蒸汽幻想能量之比称为轮周效力. 在纯冲动级中,反动度Ωm =0,则其轮周效力可表示为：ηu =2()⎪⎪⎭⎫⎝⎛ψ+-121112cos cos 1cos ββχαχϕ叶型选定后,φ.ψ.α1.β1数值根本肯定,由公式来看,随速比变化,轮周效力消失一个最大值.同时,速比增大时,喷嘴损掉不变,动叶损掉减小,余速损掉变化最大,当余速损掉取最小时,轮周效力最大.24．什么是汽轮机的最佳速比？并运用最佳速度比公式剖析,为什么在圆周速度雷同的情况下,反动级能承担的焓降或做功效力比纯冲动级小？答：轮周效力最大时的速度比称为最佳速度比.对于纯冲动级,()2cos 11αχ=OP ;反动级()11cos αχ=OP;在圆周速度雷同的情况下,纯冲动级△h t =22a c =212cos 212121⎪⎪⎪⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫ ⎝⎛αχu u a 反动级△h t =22a c =21212cos 21221221⎪⎪⎭⎫⎝⎛⨯=⎪⎪⎭⎫ ⎝⎛⨯=⎪⎪⎭⎫⎝⎛αχu c u u a由上式可比较得到,反动级能承担的焓降或做功效力比纯冲动级小.25．简述蒸汽在轴流式汽轮机的冲动级.反动级和复速级内的能量转换特色,并比较它们的效力及作工才能.答：冲动级介于纯冲动级和反动级之间,蒸汽的膨胀大部分产生在喷嘴中,只有少部分产生在动叶中;反动级蒸汽在喷嘴和动叶中幻想比焓降相等;复速级喷嘴出口流速很高,高速气流流经第一列动叶作功后其具有余速的汽流流进导向叶柵,其偏向与第二列动叶进汽偏向一致后,再流经第二列动叶作功.作功效力：复速级最大,冲动级次之,反动级最小; 效力：反动级最大,冲动级次之,复速级最小.26．分离绘出纯冲动级和反动级的压力p.速度c 变化的示意图. 答：纯冲动级：反动级：27．减小汽轮机中漏气损掉的措施.答：为了减小漏气损掉,应尽量减小径向间隙,但在汽轮机启动等情况下采用径向和轴向轴封;对于较长的扭叶片将动叶顶部削薄,缩短动叶顶部和蔼缸的间隙;还有减小叶顶反动度,可使动叶顶部前后压差不致过大. 28．什么是动叶的速度三角形？答：因为动叶以圆周速度扭转,蒸汽进入动叶的速度相对于不同的坐标系有绝对速度和相对速度之分,表示动叶进出口圆周速度.绝对速度和相对速度的互相关系的三角形叫做动叶的速度三角形.29．简述轴向推力的均衡办法.答：均衡活塞法;对置布置法,叶轮上开均衡孔;采用推力轴承. 30．简述汽封的工作道理？答：每一道汽封圈上有若干高下相间的汽封片（齿）,这些汽封片是环形的.蒸汽从高压端泄入汽封,当经由第一个汽封片的狭缝时,因为汽封片的撙节感化,蒸汽膨胀降压加快,进入汽封片后P 0C 0P1C 2P C 1的腔室后形成涡流变成热量,使蒸汽的焓值上升,然后蒸汽又进入下一腔室,如许蒸汽压力便逐齿降低,是以在给定的压差下,假如汽封片片数越多,则每一个汽封片两侧压差就越小,漏汽量也就越小.31．汽轮机的调节级为什么要采用部分进汽？若何选择适合的部分进汽度？答：在汽轮机的调节级中,蒸汽比容很小,假如喷嘴整圈布置,则喷嘴高渡过小,而喷嘴高度太小会造成很大的流淌损掉,即叶高损掉.所以喷嘴高度不能过小,一般大于15mm.而喷嘴平均直径也不宜过小,不然级的焓降将削减,所以采用部分进汽可以进步喷嘴高度,削减损掉.因为部分进汽也会带来部分进汽损掉,所以,合理选择部分进汽度的原则,应当是使部分进汽损掉和叶高损掉之和最小.32．汽轮机的级可分为哪几类？各有何特色？答：根据蒸汽在汽轮机内能量转换的特色,可将汽轮机的级分为纯冲动级.反动级.带反动度的冲动级和复速级等几种.各类级的特色：（1）纯冲动级：蒸汽只在喷嘴叶栅中进行膨胀,而在动叶栅中蒸汽不膨胀.它仅运用冲击力来作功.在这种级中：p 1 = p 2; h b =0;Ωm =0.（2）反动级：蒸汽的膨胀一半在喷嘴中进行,一半在动叶中进行.它的动叶栅中不仅消失冲击力,蒸汽在动叶中进行膨胀还产生较大的回击力作功.反动级的流淌效力高于纯冲动级,但作功效力较小.在这种级中：p 1 > p 2; h n ≈ h b ≈0.5 h t ;Ωm =0.5.（3）带反动度的冲动级：蒸汽的膨胀大部分在喷嘴叶栅中进行,只有一小部分在动叶栅中进行.这种级兼有冲动级和反动级的特点,它的流淌效力高于纯冲动级,作功效力高于反动级.在这种级中：p 1 > p 2; h n > h b >0;Ωm =0.05～0.35.（4）复速级：复速级有两列动叶,现代的复速级都带有必定的反动度,即蒸汽除了在喷嘴中进行膨胀外,在两列动叶和导叶中也进行恰当的膨胀.因为复速级采用了两列动叶栅,其作功效力要比单列冲动级大.33．什么是冲击道理和回击道理？在什么情况下,动叶栅受回击力感化？。

《汽轮机原理》习题与答案

《汽轮机原理》习题与答案《汽轮机原理》目录第一章汽轮机级的工作原理第二章多级汽轮机第三章汽轮机在变动工况下的工作第四章汽轮机的凝汽设备第五章汽轮机零件强度与振动第六章汽轮机调节模拟试题一模拟试题二参考答案第一章汽轮机级的工作原理一、单项选择题1.汽轮机的级是由______组成的。

【 C 】A. 隔板+喷嘴B. 汽缸+转子C. 喷嘴+动叶D. 主轴+叶轮2.当喷嘴的压力比εn大于临界压力比εcr时，则喷嘴的出口蒸汽流速C1【 A 】A. C1<="" cr="" p="">1=C crC. C1>CcrD. C1≤C cr3.当渐缩喷嘴出口压力p1小于临界压力pcr时，蒸汽在喷嘴斜切部分发生膨胀，下列哪个说法是正确的？【 B 】A. 只要降低p1，即可获得更大的超音速汽流B. 可以获得超音速汽流，但蒸汽在喷嘴中的膨胀是有限的C. 蒸汽在渐缩喷嘴出口的汽流流速等于临界速度CcrD. 蒸汽在渐缩喷嘴出口的汽流流速小于临界速度Ccr4.汽轮机的轴向位置是依靠______确定的？【 D 】A. 靠背轮B. 轴封C. 支持轴承D. 推力轴承5.蒸汽流动过程中，能够推动叶轮旋转对外做功的有效力是______。

【 C 】A. 轴向力B. 径向力C. 周向力D. 蒸汽压差6.在其他条件不变的情况下，余速利用系数增加，级的轮周效率ηu【 A 】A. 增大B. 降低C. 不变D. 无法确定7.工作在湿蒸汽区的汽轮机的级，受水珠冲刷腐蚀最严重的部位是：【 A 】A. 动叶顶部背弧处B. 动叶顶部内弧处C. 动叶根部背弧处D. 喷嘴背弧处8.降低部分进汽损失，可以采取下列哪个措施？【 D 】A. 加隔板汽封B. 减小轴向间隙C. 选择合适的反动度D. 在非工作段的动叶两侧加装护罩装置9.火力发电厂汽轮机的主要任务是：【 B 】A. 将热能转化成电能B. 将热能转化成机械能C. 将电能转化成机械能D. 将机械能转化成电能10.在纯冲动式汽轮机级中，如果不考虑损失，蒸汽在动叶通道中【 C 】A. 相对速度增加B. 相对速度降低；C. 相对速度只改变方向，而大小不变D. 相对速度大小和方向都不变11.已知蒸汽在汽轮机某级的滞止理想焓降为40 kJ/kg，该级的反动度为0.187，则喷嘴出口的理想汽流速度为【 D 】A. 8 m/sB. 122 m/sC. 161 m/sD. 255 m/s12.下列哪个说法是正确的【 C 】A. 喷嘴流量总是随喷嘴出口速度的增大而增大；B. 喷嘴流量不随喷嘴出口速度的增大而增大；C. 喷嘴流量可能随喷嘴出口速度的增大而增大，也可能保持不变；D. 以上说法都不对13.冲动级动叶入口压力为P1，出口压力为P2，则P1和P2有______关系。

汽轮机原理试题与答案

绪论1.确定CB25-8.83/1.47/0.49型号的汽轮机属于下列哪种型式？【 D 】A. 凝汽式B. 调整抽汽式C. 背压式D. 抽气背压式2.型号为N300-16.7/538/538的汽轮机是【B 】A. 一次调整抽汽式汽轮机B. 凝汽式汽轮机C. 背压式汽轮机D. 工业用汽轮机3.新蒸汽压力为15.69MPa~17.65MPa的汽轮机属于【C 】A. 高压汽轮机B. 超高压汽轮机C. 亚临界汽轮机D. 超临界汽轮机4.根据汽轮机的型号CB25-8.83/1.47/0.49可知，该汽轮机主汽压力为8.83 ，1.47表示汽轮机的抽汽压力。

第一章1.汽轮机的级是由______组成的。

【C 】A. 隔板+喷嘴B. 汽缸+转子C. 喷嘴+动叶D. 主轴+叶轮2.当喷嘴的压力比εn大于临界压力比εcr时，则喷嘴的出口蒸汽流速C1【A 】A. C1 <C crB. C1 =C crC. C1>C crD. C1≤C cr3.当渐缩喷嘴出口压力p1小于临界压力p cr时，蒸汽在喷嘴斜切部分发生膨胀，下列哪个说法是正确的？【B 】A. 只要降低p1，即可获得更大的超音速汽流B. 可以获得超音速汽流，但蒸汽在喷嘴中的膨胀是有限的C. 蒸汽在渐缩喷嘴出口的汽流流速等于临界速度C crD. 蒸汽在渐缩喷嘴出口的汽流流速小于临界速度C cr4.汽轮机的轴向位置是依靠______确定的？【D 】A. 靠背轮B. 轴封C. 支持轴承D. 推力轴承5.蒸汽流动过程中，能够推动叶轮旋转对外做功的有效力是______。

【C 】A. 轴向力B. 径向力C. 周向力D. 蒸汽压差6.在其他条件不变的情况下，余速利用系数增加，级的轮周效率ηu【A 】A. 增大B. 降低C. 不变D. 无法确定7.工作在湿蒸汽区的汽轮机的级，受水珠冲刷腐蚀最严重的部位是：【A 】A. 动叶顶部背弧处B. 动叶顶部内弧处C. 动叶根部背弧处D. 喷嘴背弧处8.降低部分进汽损失，可以采取下列哪个措施？【D 】A. 加隔板汽封B. 减小轴向间隙C. 选择合适的反动度D. 在非工作段的动叶两侧加装护罩装置9.火力发电厂汽轮机的主要任务是：【B 】A. 将热能转化成电能B. 将热能转化成机械能C. 将电能转化成机械能D. 将机械能转化成电能10.在纯冲动式汽轮机级中，如果不考虑损失，蒸汽在动叶通道中【C 】A. 相对速度增加B. 相对速度降低；C. 相对速度只改变方向，而大小不变D. 相对速度大小和方向都不变11.已知蒸汽在汽轮机某级的滞止理想焓降为40 kJ/kg，该级的反动度为0.187，则喷嘴出口的理想汽流速度为【D 】A. 8 m/sB. 122 m/sC. 161 m/sD. 255 m/s12.下列哪个说法是正确的【C 】A. 喷嘴流量总是随喷嘴出口速度的增大而增大；B. 喷嘴流量不随喷嘴出口速度的增大而增大；C. 喷嘴流量可能随喷嘴出口速度的增大而增大，也可能保持不变；D. 以上说法都不对13.冲动级动叶入口压力为P1，出口压力为P2，则P1和P2有______关系。

汽轮机原理_试题与答案

绪论1.确定CB25-8.83/1.47/0.49型号的汽轮机属于下列哪种型式？【 D 】A. 凝汽式B. 调整抽汽式C. 背压式D. 抽气背压式2.型号为N300-16.7/538/538的汽轮机是【B 】A. 一次调整抽汽式汽轮机B. 凝汽式汽轮机C. 背压式汽轮机D. 工业用汽轮机3.新蒸汽压力为15.69MPa~17.65MPa的汽轮机属于【C 】A. 高压汽轮机B. 超高压汽轮机C. 亚临界汽轮机D. 超临界汽轮机4.根据汽轮机的型号CB25-8.83/1.47/0.49可知，该汽轮机主汽压力为8.83 ，1.47表示汽轮机的抽汽压力第一章1.汽轮机的级是由______组成的。

【C 】A. 隔板+喷嘴B. 汽缸+转子C. 喷嘴+动叶D. 主轴+叶轮2.当喷嘴的压力比εn大于临界压力比εcr时，则喷嘴的出口蒸汽流速C1【A 】A. C1 <C crB. C1 =C crC. C1>C crD. C1≤C cr3.当渐缩喷嘴出口压力p1小于临界压力p cr时，蒸汽在喷嘴斜切部分发生膨胀，下列哪个说法是正确的？【 B 】A. 只要降低p1，即可获得更大的超音速汽流B. 可以获得超音速汽流，但蒸汽在喷嘴中的膨胀是有限的C. 蒸汽在渐缩喷嘴出口的汽流流速等于临界速度C crD. 蒸汽在渐缩喷嘴出口的汽流流速小于临界速度C cr4.汽轮机的轴向位置是依靠______确定的？【D 】A. 靠背轮B. 轴封C. 支持轴承D. 推力轴承5.蒸汽流动过程中，能够推动叶轮旋转对外做功的有效力是【C 】A. 轴向力B. 径向力C. 周向力D. 蒸汽压差6.在其他条件不变的情况下，余速利用系数增加，级的轮周效率ηu【A 】A. 增大B. 降低C. 不变D. 无法确定7.工作在湿蒸汽区的汽轮机的级，受水珠冲刷腐蚀最严重的部位是：【A 】A. 动叶顶部背弧处B. 动叶顶部内弧处C. 动叶根部背弧处D. 喷嘴背弧处8.降低部分进汽损失，可以采取下列哪个措施？【D 】A. 加隔板汽封B. 减小轴向间隙C. 选择合适的反动度D. 在非工作段的动叶两侧加装护罩装置9.火力发电厂汽轮机的主要任务是：【B 】A. 将热能转化成电能B. 将热能转化成机械能C. 将电能转化成机械能D. 将机械能转化成电能10.在纯冲动式汽轮机级中，如果不考虑损失，蒸汽在动叶通道中【C 】A. 相对速度增加B. 相对速度降低；C. 相对速度只改变方向，而大小不变D. 相对速度大小和方向都不变11.已知蒸汽在汽轮机某级的滞止理想焓降为40 kJ/kg，该级的反动度为0.187，则喷嘴出口的理想汽流速度为【 D 】A. 8 m/sB. 122 m/sC. 161 m/sD. 255 m/s12.下列哪个说法是正确的【C 】A. 喷嘴流量总是随喷嘴出口速度的增大而增大；B. 喷嘴流量不随喷嘴出口速度的增大而增大；C. 喷嘴流量可能随喷嘴出口速度的增大而增大，也可能保持不变；D. 以上说法都不对13.冲动级动叶入口压力为P1，出口压力为P2，则P1和P2【B 】A. P1＜P2B. P1＞P2C. P1＝P2D. P1=0.5P214.工作段弧长为1037mm，平均直径1100 mm，该级的部分进汽度【A 】A. 0.3B. 0.5C. 0.66D. 115.汽机中反动度为0.5 的级被称为：【 D 】A. 纯冲动级B. 带反动度的冲动级C. 复速级D. 反动级16.蒸汽在某反动级喷嘴中的滞止理想焓降为30 kJ/kg，则蒸汽在动叶通道中的理想焓降为：【 C 】A. 0 kJ/kgB. 15 kJ/kgC. 30 kJ/kgD. 45 kJ/kg17.在反动式汽轮机级中，如果不考虑损失，则：【 B 】A．蒸汽在动叶通道中的绝对速度增大B．蒸汽在动叶通道中绝对速度降低C．蒸汽在动叶通道中相对速度只改变方向，而大小不变D．以上说法都不对18.假设喷嘴前的蒸汽滞止焓为3350 kJ/kg，喷嘴出口蒸汽理想比焓值为3304.4 kJ/kg，则喷嘴实际出口速度为【 A 】A. 9.5 m/sB. 81.3 m/sC. 81.9 m/sD. 320 m/s19.关于喷嘴临界流量，在喷嘴出口面积一定的情况下，请判断下列说法哪个正确：【 C 】A．喷嘴临界流量只与喷嘴初参数有关B．喷嘴临界流量只与喷嘴终参数有关C．喷嘴临界流量与喷嘴压力比有关D. 喷嘴临界流量既与喷嘴初参数有关，也与喷嘴终参数有关20.反动级中，若喷嘴出口汽流角α1=15°，当速比取下列哪个值时，该级的轮周效率最高。

汽轮机原理试题答案

汽轮机原理试题姓名：得分：一、填空〔每空1分，共计20分〕1、汽轮机的重要系统包括：主蒸汽系统、再热蒸汽系统、凝汽系统、给水回热系统、润滑油系统等。

2、汽轮机本体由转动局部〔转子〕与固定局部〔静子〕组成。

3、叶栅损失有叶型损失、端部损失。

4、蒸汽循环做功主要有四大过程：蒸汽在锅炉中的定压吸热过程、蒸汽在汽轮机中的膨胀做功过程、汽轮机排汽在凝汽器中的定压放热过程、凝结水在给水泵中的升压过程。

5、功率的调节方式有两种：节流调节与喷嘴调节。

6、凝汽系统有水冷凝汽系统、空冷凝汽系统。

7、汽轮机的级由喷嘴叶栅与及它相配合的动叶栅组成。

8、供蒸汽流动的通道构成汽轮机的通流局部。

二、判断正误〔对的画“∨〞，错的画“×〞。

每题2分，共计20分〕 1、汽轮机的级做功过程是蒸汽不断膨胀，压力逐渐降低的过程。

〔∨〕 2、冲动级的反动度介于之间，反动级的反动度Ω。

〔∨〕3、只有在喷嘴压力比εn 小于临界压力比ε的情况下，汽流在喷嘴的斜切局部中才可以膨胀加速。

〔∨〕4、根据ε10*的大小来确定流动状态，继而确定喷嘴的型式，当εn 时，一般选用减缩喷嘴，当εn 时，一般选用缩放喷嘴。

〔∨〕5、多级汽轮机级〔除末级外〕余速的利用，使得整台汽轮机的相对内效率提高。

〔∨〕6、当级内流动未达临界状态时，通过该级的流量不仅及级前压力有关，而且及级后压力有关。

〔∨〕7、只要级在临界状态下工作，不管临界状态发生在喷嘴还是动叶，通过该级的流量均及级前压力成正比。

〔∨〕8、在低负荷或额定负荷时，喷嘴调节汽轮机的效率要比节流调节汽轮机高。

〔∨〕9、背压式汽轮机中，汽轮机排气的热量完全作为低温热源供热，根本上全部被利用。

〔∨〕10、机械超速危机遮断系统是机组发生严重超速时，快速关闭主汽阀与调节汽阀的装置。

〔∨〕三、名词解释〔每题4分，共计20分〕 1、临界状态答：蒸汽在膨胀流动过程中，在汽道某一截面上到达当地声速的气流速度称为临界速度。

《汽轮机原理》习题及答案,复习

《汽轮机原理》目录第一章汽轮机级的工作原理第二章多级汽轮机第三章汽轮机在变动工况下的工作第四章汽轮机的凝汽设备第五章汽轮机零件强度与振动第六章汽轮机调节模拟试题一模拟试题二参考答案第一章汽轮机级的工作原理一、单项选择题1.汽轮机的级是由______组成的。

【C 】A. 隔板+喷嘴B. 汽缸+转子C. 喷嘴+动叶D. 主轴+叶轮2.当喷嘴的压力比εn大于临界压力比εcr时，则喷嘴的出口蒸汽流速C1【A 】A. C1<C crB. C1 =C crC. C1>C crD. C1≤C cr3.当渐缩喷嘴出口压力p1小于临界压力p cr时，蒸汽在喷嘴斜切部分发生膨胀，下列哪个说法是正确的？【B 】A. 只要降低p1，即可获得更大的超音速汽流B. 可以获得超音速汽流，但蒸汽在喷嘴中的膨胀是有限的C. 蒸汽在渐缩喷嘴出口的汽流流速等于临界速度C crD. 蒸汽在渐缩喷嘴出口的汽流流速小于临界速度C cr4.汽轮机的轴向位置是依靠______确定的？【D 】A. 靠背轮B. 轴封C. 支持轴承D. 推力轴承5.蒸汽流动过程中，能够推动叶轮旋转对外做功的有效力是______。

【C 】A. 轴向力B. 径向力C. 周向力D. 蒸汽压差6.在其他条件不变的情况下，余速利用系数增加，级的轮周效率ηu【A 】A. 增大B. 降低C. 不变D. 无法确定7.工作在湿蒸汽区的汽轮机的级，受水珠冲刷腐蚀最严重的部位是：【A 】A. 动叶顶部背弧处B. 动叶顶部内弧处C. 动叶根部背弧处D. 喷嘴背弧处8.降低部分进汽损失，可以采取下列哪个措施？【D 】A. 加隔板汽封B. 减小轴向间隙C. 选择合适的反动度D. 在非工作段的动叶两侧加装护罩装置9.火力发电厂汽轮机的主要任务是：【B 】A. 将热能转化成电能B. 将热能转化成机械能C. 将电能转化成机械能D. 将机械能转化成电能10.在纯冲动式汽轮机级中，如果不考虑损失，蒸汽在动叶通道中【C 】A. 相对速度增加B. 相对速度降低；C. 相对速度只改变方向，而大小不变D. 相对速度大小和方向都不变11.已知蒸汽在汽轮机某级的滞止理想焓降为40 kJ/kg，该级的反动度为0.187，则喷嘴出口的理想汽流速度为【D 】A. 8 m/sB. 122 m/sC. 161 m/sD. 255 m/s12.下列哪个说法是正确的【C 】A. 喷嘴流量总是随喷嘴出口速度的增大而增大；B. 喷嘴流量不随喷嘴出口速度的增大而增大；C. 喷嘴流量可能随喷嘴出口速度的增大而增大，也可能保持不变；D. 以上说法都不对13.冲动级动叶入口压力为P1，出口压力为P2，则P1和P2有______关系。

汽轮机原理复习试题

一、填空题1.汽轮机按热力过程可分为：①凝汽式汽轮机；②背压式汽轮机；③调节抽汽式汽轮机；④抽汽背压式汽轮机；⑤多压式汽轮机等。

2.汽轮机是一种将蒸汽的热能转变为机械功的旋转式原动机。

3.当M＜1时，要想使气流膨胀，通流截面应渐缩；要想扩压通流截面应渐扩。

当M＞1时，要想使气流膨胀，通流截面应渐扩；要想扩压通流截面应渐缩。

4.根据级所采用的反动度的大小不同，可将级分为：纯冲动级，反动级，带反动度的冲动级三种。

5.蒸汽在动叶中的理想焓降与这一级总的理想焓降之比，称为汽轮机的反动度。

6.动叶片中理想焓降的大小，通常用级的反动度来衡量，动叶中的焓降越大，级的反动度就越大。

7.为了减小余速损失，在设计时一般要求动叶片出口绝对排汽角接近于90。

8.习惯上把圆周速度与喷嘴出口速度的比值称为速度比；通常把对应轮周效率最大时的速比称为最佳速比。

r 9.反动级、纯冲动级的最佳速比分别为：(x 1)op =cos α1、(x 1)c op =cos α1/2。

10.级内损失除了蒸汽在通流部分中流动时所引起的喷嘴损失、动叶损失、余速损失外，还有叶高损失、扇形损失、部分进汽损失、叶轮摩擦损失，湿汽损失以及漏汽等损失。

11.汽轮机转子主要包括主轴、叶轮(或转鼓)、动叶栅、联轴器以及其他转动零件。

12.汽轮机的轴承分推力轴承和径向支承轴承两大类。

13.汽轮机的损失可分为内部损失和外部损失。

外部损失包括：端部漏汽损失、机械损失。

14.蒸汽在多级汽轮机中工作时，除存在各种级内损失外，还要产生进汽结构中的节流损失和排汽管中的压力损失。

15.汽轮机采用中间再热，可以提高循环热效率；又能减小排汽的湿度。

16.危急遮断器的动作转速通常应在额定转速的110%~112%范围内。

17.DEH 控制系统要实现对汽轮机组转速和负荷的控制，必须获得的反馈信号是：汽轮机转速信号、发电机输出电功率信号以及调节级后压力信号。

二、选择题1....某台汽轮发电机组的新蒸汽参数为3.43MPa 、435℃,该机组属于：( B )A.高温高压机组B.中温中压机组C.低温低压机组2....若要蒸汽在通道中膨胀加速，必须(C )。

《汽轮机原理》课程知识复习学习材料试题与参考答案

《汽轮机原理》参考资料课程知识复习学习材料试题与参考答案一、单选（本大题共60小题，每小题1分，共60分）1.关于多级汽轮机的重热现象，下列哪些说法是不正确的？（A）A.设法增大重热系数，可以提高多级汽轮机的内效率B.重热现象是从前面各级损失中回收的一小部分热能C.重热现象使得多级汽轮机的理想焓降有所增加D.重热现象使机组的相对内效率大于各级的平均相对内效率2.当各种条件相同时，冲动式汽轮机与反动式汽轮机的级数比约为：（C）A.2B.1C.1/2D.1/43.蒸汽流动过程中，能够推动叶轮旋转对外做功的有效力是（C）。

A.轴向力B.径向力C.周向力D.蒸汽压差4.多级汽轮机相对内效率降低的不可能原因是（D）。

A.余速利用系数降低B.级内损失增大C.进排汽损失增大D.重热系数降低5.一般规定液压调节系统的迟缓率应小于（B）A.0B.0.01C.0.001D.0.056.汽轮机除级内各项损失外，还可能发生下列哪些项损失？（D）A.湿汽损失B.隔板漏汽损失C.叶顶漏汽损失D.轴封漏汽损失7.火力发电厂汽轮机的主要任务是：（B）A.将热能转化成电能B.将热能转化成机械能C.将电能转化成机械能D.将机械能转化成电能8.凝结水过冷度增大的可能原因是（A）A.凝汽器水位过高B.冷却水量减少C.冷却水量增加D.冷却水管结垢9.决定调速汽门关闭速度的因素是（A）A.油动机时间常数B.速度变动率C.中间容积时间常数D.转子飞升时间常数10.正常运行时，关于凝汽器内真空的形成，判断下列四个答案中哪一个是正确答案？（B）A.抽气器抽成的B.蒸汽在较低的温度下凝结形成的C.凝结水泵将水从凝汽器内抽出形成的D.汽轮机的末级叶片比较长，蒸汽膨胀得比较充分形成的。

11.哪些指标可以用来评价不同类型汽轮发电机组的经济性？（A）A.热耗率B.汽耗率C.发电机效率D.机械效率12.在液压调节系统中油质发生变化时，下列哪个参数不会受到影响? （D）A.汽门动作可靠性B.迟缓率C.错油门动作可靠性D.速度变动率13.汽轮机级采用部分进汽度的原因是（B）A.叶片太长B.叶片太短C.存在鼓风损失D.存在斥汽损失14.同步器对汽轮机转速的调整范围是（D）A.-2%～+5%B.-3%～+5%C.-4%～+5%D.-5%～+7%15.蒸汽在某反动级喷嘴中的滞止理想焓降为30kJ/kg，则蒸汽在动叶通道中的理想焓降为（C）A.0kJ/kgB.15kJ/kgC.30kJ/kgD.45kJ/kg16.轴向位移保护的作用是（A）A.防止汽轮机动静部件轴向碰撞B.防止机组发生火灾C.防止汽轮机超速D.防止汽轮机转子振动超限17.汽轮机的进汽节流损失使得蒸汽入口焓（C）A.增大B.减小C.保持不变D.以上变化都有可能18.汽轮机空载运行时的蒸汽流量约为锅炉额定蒸发量的（B）A.2%～5%B.5%～8%C.8%～10%D.30%～50%19.哪些措施可以减小斥汽损失？（B）A.采用扭叶片B.减少喷嘴组数C.在叶轮上开孔D.在动叶非工作弧段加装护罩20.汽轮机的负荷摆动大小与迟缓率大小的关系为（B）A.与迟缓率大小无关B.与迟缓率大小成正比C.与迟缓率大小成反比D.与迟缓率大小的关系不能确定21.采用喷嘴调节的汽轮机，在各调节汽阀依次开启的过程中，对通过喷嘴的蒸汽的焓降叙述正确的是：（C）A.各调阀全开完时，通过第一个阀门所控制的喷嘴的蒸汽的焓降增至最大；B.开后一调门时，前面已全开的调门所控制的喷嘴的蒸汽的焓降增加；C.通过部分开启的阀门所控制的喷嘴的蒸汽的焓降随着阀门的开大而增加，通过已全开的调门所控制的喷嘴的蒸汽的焓降随后一阀门的开大而减小；D.开后一调门时，前面已全开的调门所控制的喷嘴的蒸汽的焓降不变22.汽轮机的级是由（C）组成的。

汽轮机原理试题及答案

汽轮机原理试题及答案汽轮机是一种常见的热力发电装置，通过燃烧燃料产生蒸汽，进而驱动涡轮旋转，从而产生功率。

在汽轮机原理的学习过程中，掌握相关试题的解答是非常重要的。

本文将提供一些汽轮机原理试题及其详细答案，帮助读者加深对汽轮机原理的理解。

试题一：1. 请简要描述汽轮机的工作原理。

答：汽轮机利用燃烧产生的高温高压气体推动涡轮旋转，从而产生功率。

首先，燃料在燃烧室中燃烧，产生高温高压的燃烧气体。

这些气体通过喷嘴进入涡轮机组，推动涡轮转动。

涡轮的旋转通过轴将功率传递给发电机或其他负载，然后排出低温低压的废气。

2. 什么是汽轮机的绝热效率？答：汽轮机的绝热效率可以定义为理想汽轮机工作过程中从进气端到排气端的轴功输出与进气端的热功输入之间的比值。

即：绝热效率 = (理想轴功输出) / (理想热功输入)3. 汽轮机的循环过程中哪些因素会影响绝热效率？答：汽轮机的绝热效率受到循环工质性质、最高温度和最低温度之间的温差、以及各个组件的压力损失等因素的影响。

试题二：1. 简要说明汽轮机的循环过程。

答：汽轮机的循环过程主要包括：压缩、燃烧、膨胀和排气过程。

首先，进气压缩机将空气压缩至高压。

然后，高压空气进入燃烧室与燃料混合并燃烧，产生高温高压的燃烧气体。

接下来，高温高压气体进入涡轮机组，推动涡轮旋转，将气能转化为机械能。

最后，废气经过排气系统排出。

2. 请解释汽轮机中的等熵膨胀过程。

答：等熵膨胀过程也被称为绝热膨胀过程，是指在没有热量交换和能量损失的情况下，气体从高压状态膨胀到低压状态的过程。

在汽轮机中，涡轮机组中的膨胀过程通常被认为是等熵膨胀过程，即气体在涡轮中不发生任何热量交换和能量损失的情况下完成膨胀。

3. 简要描述汽轮机的再热循环。

答：再热循环是为了提高汽轮机的热效率而采用的一种改进措施。

在再热循环中，蒸汽在涡轮的一级膨胀后重新进入锅炉进行再加热，增加蒸汽温度和再度膨胀的机会，从而提高汽轮机的循环效率。

试题三：1. 汽轮机的热效率与汽轮机循环中的哪些参数有关？答：汽轮机的热效率与进气端和排气端温度之间的温差、循环压缩比、再热程度以及涡轮机组的效率等参数有关。
