高层建筑防侧击雷均压环的做法

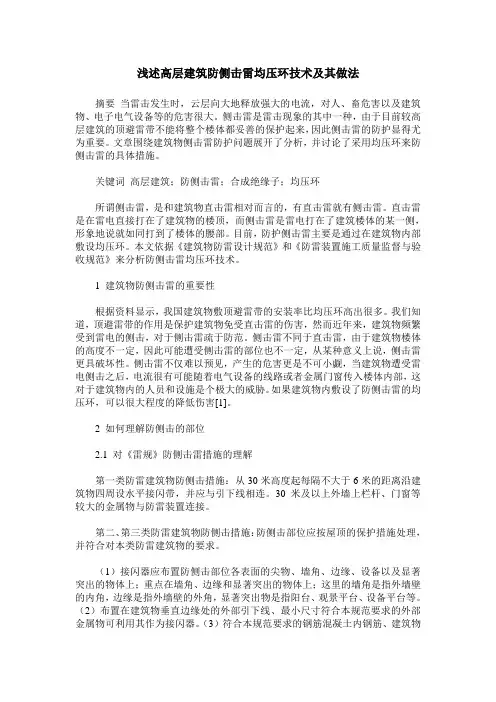

浅述高层建筑防侧击雷均压环技术及其做法
浅述高层建筑防侧击雷均压环技术及其做法摘要当雷击发生时，云层向大地释放强大的电流，对人、畜危害以及建筑物、电子电气设备等的危害很大。
侧击雷是雷击现象的其中一种，由于目前较高层建筑的顶避雷带不能将整个楼体都妥善的保护起来，因此侧击雷的防护显得尤为重要。
文章围绕建筑物侧击雷防护问题展开了分析，并讨论了采用均压环来防侧击雷的具体措施。
关键词高层建筑；防侧击雷；合成绝缘子；均压环所谓侧击雷，是和建筑物直击雷相对而言的，有直击雷就有侧击雷。
直击雷是在雷电直接打在了建筑物的楼顶，而侧击雷是雷电打在了建筑楼体的某一侧，形象地说就如同打到了楼体的腰部。
目前，防护侧击雷主要是通过在建筑物内部敷设均压环。
本文依据《建筑物防雷设计规范》和《防雷装置施工质量监督与验收规范》来分析防侧击雷均压环技术。
1 建筑物防侧击雷的重要性根据资料显示，我国建筑物敷顶避雷带的安装率比均压环高出很多。
我们知道，顶避雷带的作用是保护建筑物免受直击雷的伤害，然而近年来，建筑物频繁受到雷电的侧击，对于侧击雷疏于防范。
侧击雷不同于直击雷，由于建筑物楼体的高度不一定，因此可能遭受侧击雷的部位也不一定，从某种意义上说，侧击雷更具破坏性。
侧击雷不仅难以预见，产生的危害更是不可小觑，当建筑物遭受雷电侧击之后，电流很有可能随着电气设备的线路或者金属门窗传入楼体内部，这对于建筑物内的人员和设施是个极大的威胁。
如果建筑物内敷设了防侧击雷的均压环，可以很大程度的降低伤害[1]。
2 如何理解防侧击的部位2.1 对《雷规》防侧击雷措施的理解第一类防雷建筑物防侧击措施：从30米高度起每隔不大于6米的距离沿建筑物四周设水平接闪带，并应与引下线相连。
30米及以上外墙上栏杆、门窗等较大的金属物与防雷装置连接。
第二、第三类防雷建筑物防侧击措施：防侧击部位应按屋顶的保护措施处理，并符合对本类防雷建筑物的要求。
（1）接闪器应布置防侧击部位各表面的尖物、墙角、边缘、设备以及显著突出的物体上；重点在墙角、边缘和显著突出的物体上；这里的墙角是指外墙壁的内角，边缘是指外墙壁的外角，显著突出物是指阳台、观景平台、设备平台等。
三类防雷建筑物均压环要求
三类防雷建筑物均压环要求1. 引言在现代社会中，雷击是一种常见的自然灾害，给人们的生活和财产安全带来了巨大的威胁。
为了保护建筑物免受雷击的损害，人们开发了各种防雷措施。
其中，建立均压环是一种常用且有效的方法。
本文将详细介绍三类防雷建筑物均压环的要求。
2. 三类防雷建筑物概述三类防雷建筑物是指分别用于低层、中层和高层建筑的防雷装置。
它们有不同的高度和结构特点，因此对于均压环的要求也有所不同。
•低层建筑：通常指高度不超过20米的独立房屋或小型建筑物。
•中层建筑：通常指高度在20米到60米之间的多层住宅、商业楼等。
•高层建筑：通常指高度超过60米的大型商业楼、办公楼、酒店等。
3. 均压环原理均压环是一种通过导体材料将雷电流均匀分布到建筑物周围地面的装置。
它能够降低雷击对建筑物的影响，保护建筑物和其内部设备的安全。
均压环原理如下：1.均压环由导体材料制成，通常是铜或铝。
2.均压环通过与建筑物外墙连接，形成一个闭合的回路。
3.当雷电击中建筑物时，均压环能够迅速将雷电流引导到地面，减少雷电对建筑物的直接冲击。
4.均压环还能够提供一条低阻抗路径，使得地下水位和地面之间的电势差尽可能小。
4. 三类防雷建筑物均压环要求4.1 低层建筑•均压环应安装在低层建筑的屋顶上，并保持与屋顶平行。
•均压环应沿着整个屋顶边缘布置，并与外墙垂直连接。
•均压环应采用足够粗的导体材料，以确保能够承受雷电流并保持良好的导电性能。
•均压环与地面之间的连接应采用足够厚度的导体材料，并确保良好的接地。
4.2 中层建筑•均压环应安装在中层建筑的顶部平台上，并保持与平台平行。
•均压环应沿着平台边缘布置，并与外墙垂直连接。
•均压环应采用更粗的导体材料，以承受更大的雷电流，并提供更好的导电性能。
•均压环与地面之间的连接应采用更大截面积和更低电阻的导体材料。
4.3 高层建筑•均压环应安装在高层建筑的天线塔或顶部结构上。
•均压环应沿着天线塔或顶部结构布置，并与外墙垂直连接。
高层建筑均压环的做法是什么 【设计本有问必答】
高层建筑均压环的做法是什么【设计本有问必答】范本一：一：高层建筑均压环的定义和作用1.1 定义高层建筑均压环是指为了平衡建筑物荷载所施加的周向约束力，用以保证建筑物的稳定性和安全性的环形结构。
1.2 作用高层建筑均压环通过将周向约束力均匀分布在建筑物的整个周长上，使得建筑物能够承受垂直荷载并保持结构的稳定性。
它起到了固定建筑物整体结构的作用，防止结构的变形和倾斜，确保建筑物能够在各种环境条件下安全运行。
二：高层建筑均压环的设计原则2.1 周向约束力的计算高层建筑的周向约束力需要根据建筑物的结构形式、荷载和使用条件等因素进行计算。
可以采用弹性计算方法或塑性计算方法来确定周向约束力的大小。
2.2 均压环的布置方式均压环应该均匀分布在建筑物的周长上，通常采用固定间距或固定弦长的布置方式。
布置方式的选择应根据具体的工程情况进行考虑，保证约束力的均匀分布。
2.3 均压环的材料和尺寸均压环通常采用高强度钢材或混凝土预制构件制作。
材料的选择应根据建筑物的荷载和约束力要求进行确定。
均压环的尺寸应满足强度和刚度要求，并考虑施工的可行性和经济性。
三：高层建筑均压环的施工方法3.1 准备工作在进行均压环施工前，需要进行场地清理、勘测工作，并准备好相关的施工设备和材料。
3.2 构件制作根据设计要求和施工图纸，制作均压环的构件。
对于钢材均压环，需要进行焊接、热处理等工艺处理。
3.3 安装施工在建筑物结构施工的相应位置，进行均压环的安装施工。
采用适当的起重设备进行安装，并保证均压环的水平度和固定牢固。
四：安全注意事项和质量验收标准4.1 安全注意事项均压环施工过程中，应注意防止均压环的变形和松动，避免对周围结构和人员造成危害。
施工过程中需要做好安全防护措施，并遵守相关的施工规范和操作规程。
4.2 质量验收标准均压环施工完成后，需要进行质量验收。
验收标准包括均压环的尺寸、形状和表面质量等方面的要求。
同时还需要检查均压环的安装情况和固定牢固程度。
防雷均压环安全技术交底模板
一、交底目的为确保施工现场和建筑物防雷安全，降低雷击风险，特进行防雷均压环安全技术交底，使施工人员充分了解防雷均压环的安装方法、注意事项及安全操作规程。
二、交底内容1. 防雷均压环概述防雷均压环是一种用于建筑物防雷保护的重要设施，其主要作用是将建筑物内部的导体与外部金属线路和金属物体等电位连接，形成一个大等势体，以减小电位差，避免雷击事故的发生。
2. 防雷均压环安装要求（1）安装位置：根据GB50057—2010标准，高层建筑的第一类防雷建筑物的30M 以上部分，第二类防雷建筑物的45M以上部分，第三类防雷建筑物的60M以上部分应装设均压环。
（2）安装材料：选用镀锌钢材，根据设计要求选用冷镀锌或热镀锌材料，并确保材料质量。
（3）安装方法：利用圈梁内两条主筋焊接成闭合圈，此闭合圈必须与所有的引下线连接。
3. 防雷均压环安装注意事项（1）施工前，应熟悉相关图纸及设计要求，确保安装位置和材料符合规范。
（2）施工过程中，注意安全操作，防止触电事故发生。
（3）安装测试板及接地装置时，离地面高度应为50-80cm，用40404镀锌扁钢焊接，焊接长度为圆钢15、扁钢8.5，焊搭接位置应准确，并油漆作好标记。
（4）安装完成后，请有关人员进行隐蔽检查，做好隐蔽记录。
4. 防雷均压环安装安全措施（1）电焊工进行电焊作业时，必须持证上岗（有效证件）。
（2）电焊机外壳必须接地良好，要有触电保护器。
（3）施工前应清理易燃易爆物品。
（4）作业结束，应切断焊机电源，并检查作业地点，确认无起火危险，方可离开。
三、交底要求1. 施工人员必须认真听取本次交底，确保理解并掌握防雷均压环的安装方法、注意事项及安全操作规程。
2. 施工过程中，严格遵守相关规范和操作规程，确保施工质量。
3. 如遇特殊情况，应及时向上级报告，并寻求解决方案。
四、交底时间及地点时间：____年____月____日地点：____五、交底人及记录人交底人：____记录人：____六、其他事项1. 本交底内容为本次施工防雷均压环安装的指导性文件，如有变更，以最新文件为准。
建筑基础均压环的做法

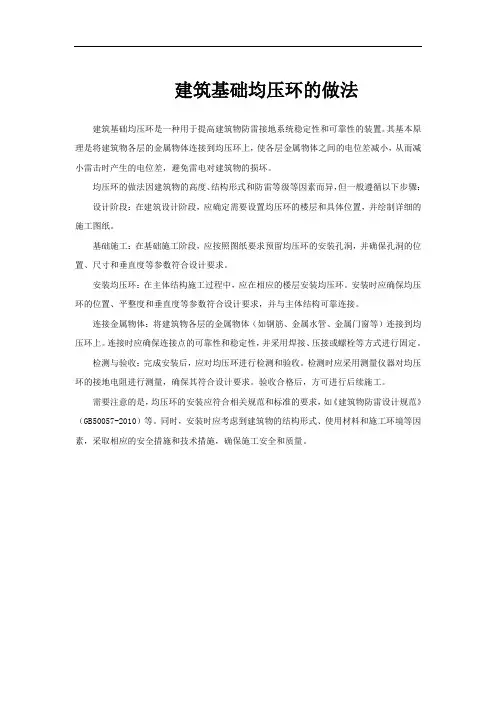

建筑基础均压环的做法
建筑基础均压环是一种用于提高建筑物防雷接地系统稳定性和可靠性的装置。
其基本原理是将建筑物各层的金属物体连接到均压环上，使各层金属物体之间的电位差减小，从而减小雷击时产生的电位差，避免雷电对建筑物的损坏。
均压环的做法因建筑物的高度、结构形式和防雷等级等因素而异，但一般遵循以下步骤：设计阶段：在建筑设计阶段，应确定需要设置均压环的楼层和具体位置，并绘制详细的施工图纸。
基础施工：在基础施工阶段，应按照图纸要求预留均压环的安装孔洞，并确保孔洞的位置、尺寸和垂直度等参数符合设计要求。
安装均压环：在主体结构施工过程中，应在相应的楼层安装均压环。
安装时应确保均压环的位置、平整度和垂直度等参数符合设计要求，并与主体结构可靠连接。
连接金属物体：将建筑物各层的金属物体（如钢筋、金属水管、金属门窗等）连接到均压环上。
连接时应确保连接点的可靠性和稳定性，并采用焊接、压接或螺栓等方式进行固定。
检测与验收：完成安装后，应对均压环进行检测和验收。
检测时应采用测量仪器对均压环的接地电阻进行测量，确保其符合设计要求。
验收合格后，方可进行后续施工。
需要注意的是，均压环的安装应符合相关规范和标准的要求，如《建筑物防雷设计规范》（GB50057-2010）等。
同时，安装时应考虑到建筑物的结构形式、使用材料和施工环境等因素，采取相应的安全措施和技术措施，确保施工安全和质量。
均压环介绍
均压环是高层建筑物为防侧击雷而设计的环绕建筑物周边的水平避雷带。
在建筑设计中当高度超过滚球半径时（一类30米，二类45米，三类60米），每隔6米设一均压环。
在设计上均压环可利用圈梁内两条主筋焊接成闭合圈，此闭合圈必须与所有的引下线连接。
要求每隔6米设一均压环，其目的是便于将6米高度内上下两层的金属门、窗与均压环连接。
在高层建筑的设计和施工中，除了防止雷电的直击外，还应防止侧向雷击，超过30米高的建筑物，应在30米及其以下每隔三层围绕建筑物外廓的墙内做均压环，并与引下线连接。
保证建筑物接构圈梁的各点电位相同，防止出现电位差。
(a)均压环采用不小于Φ8mm的镀锌圆钢，或不小于24mm×4mm的镀锌扁钢。
(b)均压环沿建筑物的四周暗敷设，并与各根引下线相连结。
(c)外檐金属门、窗、栏杆、扶手、玻璃幕、金属外挂板等预埋件的焊接点不应少于两处，与引下线连接。
(d)搭接长度扁钢>2b、圆钢>6D、圆钢和扁钢>6D。
(注：b为扁钢长度，D为圆钢直径，扁钢搭接应焊3个棱边，圆钢应焊接双面。
)
均压环就是将建筑物形成法拉第笼。
避雷均压环
避雷均压环主要是是高层建筑物为防止击雷而设计的环绕建筑物周边的水平避雷带。
在建筑设计中当高度超过滚球半径时(一类30米，二类45米，三类60米)，每隔6米设一均压环。
在设计上均压环可利用圈梁内两条主筋焊接成闭合圈，此闭合圈必须与所有的引下线连接。
要求每隔6米设一均压环，其目的是便于将6米高度内上下两层的金属门、窗与均压环连接。
压环是高层建筑物为防侧击雷而设计的环绕建筑物周边的水平避雷带。
在建筑设计中当高度超过滚球半径时（一类30米，二类45米，三类60米），每隔6米设一均压环。
在设计上均压环可利用圈梁内两条主筋焊接成闭合圈，此闭合圈必须与所有的引下线连接。
要求每隔6米设一均压环，其目的是便于将6米高度内上下两层的金属门、窗与均压环连接。
而避雷针主要是用来保护建筑物等避免雷击的装置。
在高大建筑物顶端安装一个金属棒，用金属线与埋在地下的一块金属板连接起来，利用金属棒的尖端放电，使云层所带的电和地上的电逐渐中和。
#025 主要看设计图纸。
利用建筑物内主筋是避雷引下线；均压环敷设是避雷网；柱子主筋与圈梁连接是避雷网系统利用主筋连接。
以下是各项工程量计算规则：第3.8.6条利用建筑物内主筋做接地引下线安装以"10m"为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整。
第3.8.9条均压环敷设以"m"为单位计算，主要考虑利用圈梁内主筋做均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。
长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。
第3.8.11条柱子主筋与圈梁连接以"处"为计量单位，每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。
如果焊接主筋和圈梁钢筋超过两根时，可按比例调整，需要连接的柱子主筋和圈梁钢筋"处"数按规定设计计算。
2、为什么都需要与主筋分别焊接，看看工程量计算规则你应该清楚了。
高层建筑防侧击雷“均压环”设施的做法
高层建筑防侧击雷“均压环”设施的做法【范本一】高层建筑防侧击雷“均压环”设施的做法1. 引言1.1 背景1.2 目的和范围1.3 参考文件2. 术语和定义2.1 高层建筑2.2 防侧击雷2.3 均压环3. 设计要求3.1 地理环境3.2 雷电等级3.3 构筑物分类3.4 保护对象4. 设计原理4.1 侧击雷原理 4.2 均压环原理4.3 设计考虑因素5. 设计流程5.1 前期调研5.2 方案设计5.3 参数计算5.4 设备选择5.5 结构设计5.6 安装调试6. 设备选择与安装 6.1 雷电保护装置 6.2 均压环设备6.3 安装要求7. 施工实施7.1 施工准备7.2 施工工序7.3 施工质量控制8. 系统调试与检测8.1 电气连通性检测8.2 地接系统测试8.3 整体调试与检测9. 维护与管理9.1 定期维护计划9.2 故障维修处理9.3 风险评估与改进措施【文档结尾】1. 本文档涉及附件：- 附件1：高层建筑防侧击雷设计图纸- 附件2：均压环设备规格表2. 本文所涉及的法律名词及注释：- 侧击雷：指雷电自然形成的电流在接地系统中的侧击效应。
- 均压环：是一种通过提供预设的低阻抗路径，使侧击雷电流按分配到全部的电气设备和金属构件上，从而达到减缓雷电侧击效应的技术措施。
【范本二】高层建筑侧击雷“均压环”防护措施实施方案1. 引言1.1 背景1.2 目的和范围1.3 参考文件2. 术语和定义2.1 高层建筑2.2 侧击雷2.3 均压环3. 规划与设计3.1 地理环境分析3.2 雷电等级评估3.3 构筑物分类与保护对象4. 设计原理4.1 侧击雷产生的原理4.2 均压环的工作原理4.3 设计考虑因素5. 设备与材料选择5.1 正闪防护装置的选型5.2 均压环设备的选择5.3 安全耐久材料的选取6. 施工执行6.1 施工准备工作6.2 架设均压环设备6.3 安装正闪防护装置7. 系统调试与检测7.1 系统接地方式的测试与检验 7.2 均压环的电气连通性检测7.3 正闪防护装置的测试与调试8. 维护与管理8.1 定期维护计划8.2 故障维修处理8.3 风险评估与改进措施【文档结尾】1. 本文档涉及附件：- 附件1：高层建筑侧击雷防护方案图纸- 附件2：均压环设备规格表2. 本文所涉及的法律名词及注释：- 侧击雷：指雷电自然形成的电流在接地系统中的侧击效应。
