MSP430之时钟源的选择

MSP430之时钟源的选择

学51的朋友刚转学MSP430时会感觉很多的不适应，这是理所当然的，因为MSP430的。

资源要比51丰富的多了，而且是16位。今天刚系统学完MSP430时钟源部分，在此写下，忘大家指正。

首先，MSP430不像51只有有一个外部晶振作为时钟源，MSP430又有3到4个时钟源！外部可接两个晶振，一个高频晶振XT2CLK（0.4M~16M),一个低平晶振LFXT1CLK（32768HZ).。内部有一个数字振荡器DCO。MSP430中规定了3种时钟信号：ACLK,MACLK,SMCLK。ACLK（辅助时钟信号），LFXT1CLK是该时钟信号的时钟源，ACLK主要用作一些低频模块。MACLK（主时钟信号），XT2CLK，LFXT1CLK，DCO都可以是该时钟信号的时钟源，MACLK主要给CPU和系统提供时钟信号。SMCLK（子时钟信号），XT2CLK，LFXT1CLK，DCO都可以是该时钟信号的时钟源，SMCLK主要用作一些低频模块。看到这里，看到有点乱了，别着急，慢慢理清思路。下面的图片帮大家理解一下

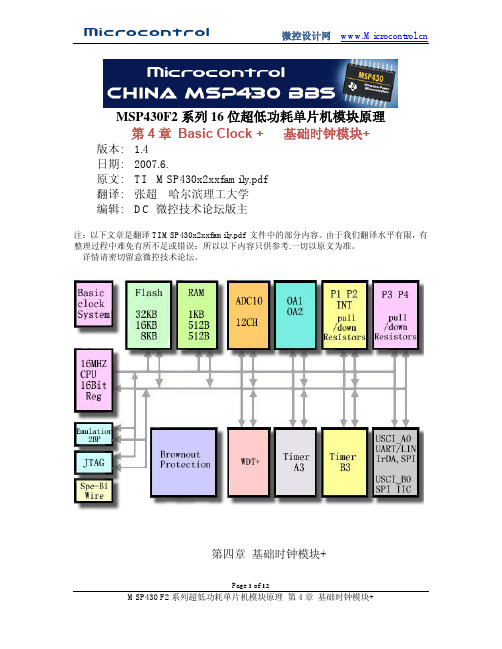

下面对与时钟源有关的寄存器进行分析

1：DCOCTL

DCOX(BIT7~BIT5)：这三位与下面提到的RSELX共同来决定DCO的频率范围。RSELX选择的是大范围，DCOX选择的是小范围。例如RSELX先将范围限定在1000~2000，DCOX则决定1000~2000之间的某个范围。

MOD(BIT4~BIT0)：这5位不重要，可以不管他。

2：BCSCTL1

XT2OFF(bit7):改为置1的话关闭高频晶振。

XTS（bit6):LFXT1CLK模式选择，置1的话选择外部接高频晶振，置0的话这接32768HZ的晶振。

DIVX（bit5~bit4):ACLk分频。ACLK可以经1/2/4/8/分频后供给相应模块。

RSELX：前面已经提到，与DCOX同来决定DCO的频率范围。

3：BCSCTL2

SELMX(BIT7~BIT6):MCLK时钟来源选择位。00：选择DCO作为MCLK的时钟源。01：选择DCO作为MCLK的时钟源。10：选择高频晶振作为MCLK的时钟源。11：选择低频晶振作为MCLK的时钟源。

DIVMX（BIT5~BIT4)：MCLk分频.

SELS(BIT3):SCLK时钟源选择位。0：选择DCO作为SCLK的时钟源.1：选择高频晶振作为SCLK的时钟源，若高频晶振不存在，则选择低频晶振作为SCLK的时钟源。

DIVSX:SCLK分频。

DCOR：该位不重要

4：BCSCTL3

XT2SX(BIT7~BIT6)：高频晶振频率范围选择。

00:0.4M~1M.01:1M~3M.10:3~16M.

LFXT1SX(BIT5~BIT4)：低频晶振范围选择。

XCAPX：当XTS=0时，LFX1CLK选择的是低频模式时，需要用改为选择内部电容来帮助晶振起振。00:1pf01:6pf10:10pf11:12pf.

当XTS=1时，LFX1CLK选择高频模式，需要要外部接电容来起振，所以XCAPX必须置0.

XT2OF：当高频晶振被选择后却没工作，改为会被置1.

LFXT1OF:当低频晶振被选择后却没工作，该为被置1.

5:IFG1

OFIFG：晶振被选择后却没工作，改为被置1

MSP430单片机复位后默认使用DCO作为时钟源，因此，如果想用外部晶振作为时钟源需要对相关寄存器设置。下面举例说明。

#include

#define uint unsigned int

void main()

{

uint a;

WDTCTL=WDTHOLD+WDTPW;//关闭看门狗

BCSCTL1&=~XT2OFF;//首先打开外部晶体振荡器。也就是将XT2OFF清零。

//置一用或，清零用于。

do

{

IFG1&=~OFIFG;//清除晶体振荡器失效标志OFIFG标志

for(a=0xff;a>0;a--);//等待50us，等待晶体振荡器正常工作}

while((IFG1&OFIFG));//当OFIFG等于0的时候结束，说明晶体振荡器正

//常工作了while(1)

{

//这里就可以写用户的程序指令了。

}

}
