云终端VD2000产品介绍
清华同方云终端 长沙云终端 简介
云终端案例库 2、政府机关
客户名称：深圳公安 产品型号：云终端VD1000 主机配置（一台） ： CPU:Intel XEON 双核 2.6GHZ 内存:8G 硬盘转数:7200转 MS:Windows 2003 Server enterprise SP1
目 录
1 2 3
什么是云终端 云终端的优势 云终端的介绍 云终端的案例
4
产品应用领域
云终端、安全产品大量应用于政府、电力、公安、教育、医疗、金融、 证券、税务、大型企业等领域。--行业解决方案
云终端案例库 1、呼叫中心
产品用途：作为软件外包人员办公用机，数据统一存 储在服务器，防止内部数据信息外泄 实施日期：2008.12
云终端案例库 6、证券
客户名称：中信建投证券 产品型号：云终端VD1000
主机配置（两台） ： CPU:Intel XEON双2.6GHZ 内存:4G 硬盘转数:7200转 MS:Windows 2003 Server 连接数量：50台云终端
云计算领跑者-同方云终端
清华同方----邓 超
目 录
1 2 3
什么是云终端 云终端的优势 云终端的介绍 云终端的案例
4
云终端的由来
终端 单机 无盘工作站
云计算
信息，计算和存储 均可共享
计算机技术的发展
高性能PC
作为云计算的终端
云终端
云终端案例库 5、军工单位
客户名称：北方工业公司 产品型号：云终端VD1000
主机配置（两台） ： CPU:Intel XEON 双核 2.6GHZ 内存:8G 硬盘转数:7200转 MS:Windows 2003 Server enterprise SP2 连接数量：50台云终端
同方桌面云解决方案
体验优势 批量桌面配置 友好的界面
清华同方云计算
可靠性优势 无线云终端 双网关可靠性
部署优势
Desktop Delivery Controller (DDC) XenServer License Server
8小时
VS
2小时
TF-View TF-RIO TF-COS
Database server Management Server
制造
• • • 减少企业技术体系的复杂性 高可靠性，降低运营维护成本 将IT 资源和应用整合和集中到 数据中心
政府
集中部署、简化复杂度 后台服务器稳定，安全性高 灵活扩展、可靠性高 可预见的花费 内外网物理隔离
军工
数据集中在服务器，管理方便，使用 简单；安全性高；无需专业网管 虚拟网络传输配合硬件资源管理，各 种端口控制让安全管理便捷又实用 云终端通过网络应用来自服务器上的 软件，云终端“零”部署 内外网物理隔离
仅需 3 个组件， 小时即可完成整体方案部署 仅需 3 个组件，2小时即可完成整体方案部署
…
灵活定制
对不起，我们不能支持这 项要求…… 要求很合理，我们研发团 队会在XX日前给出评估 结论
VS
国外产品
不提供定制服务 中国客户的需求被淹没
同方
快速灵活定制 优先针对国内客户需求推出 新功能新版本
扩展性最好的 瘦客户机 三串一并 扩展硬盘
设计最优的 瘦客户机 两串一并 双屏同显 金属外壳 防拆防盗设计 行业应用： 军工、政府\企业 OA应用量身定制
接口最丰富的 瘦客户机 四串一并 串口带电 双屏同显 金属外壳 行业应用： 金融\通讯行业 等柜面终端
行业应用： 对外观和空间有要求的 客户办公

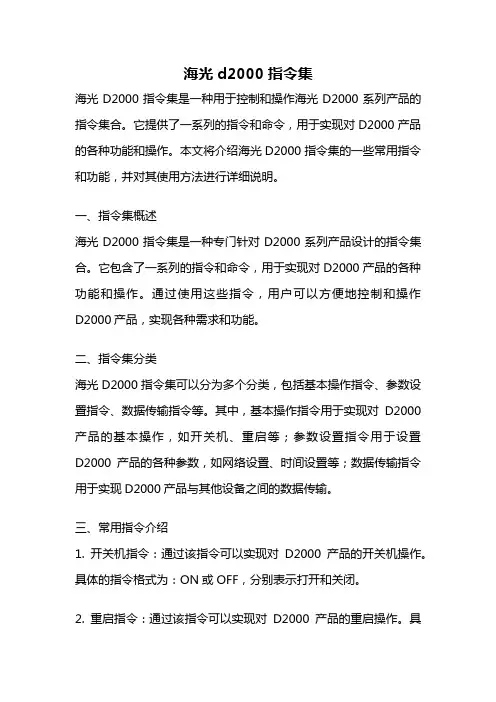

海光d2000指令集
海光d2000指令集海光D2000指令集是一种用于控制和操作海光D2000系列产品的指令集合。
它提供了一系列的指令和命令，用于实现对D2000产品的各种功能和操作。
本文将介绍海光D2000指令集的一些常用指令和功能，并对其使用方法进行详细说明。
一、指令集概述海光D2000指令集是一种专门针对D2000系列产品设计的指令集合。
它包含了一系列的指令和命令，用于实现对D2000产品的各种功能和操作。
通过使用这些指令，用户可以方便地控制和操作D2000产品，实现各种需求和功能。
二、指令集分类海光D2000指令集可以分为多个分类，包括基本操作指令、参数设置指令、数据传输指令等。
其中，基本操作指令用于实现对D2000产品的基本操作，如开关机、重启等；参数设置指令用于设置D2000产品的各种参数，如网络设置、时间设置等；数据传输指令用于实现D2000产品与其他设备之间的数据传输。
三、常用指令介绍1. 开关机指令：通过该指令可以实现对D2000产品的开关机操作。
具体的指令格式为：ON或OFF，分别表示打开和关闭。
2. 重启指令：通过该指令可以实现对D2000产品的重启操作。
具体的指令格式为：RESTART。
3. 网络设置指令：通过该指令可以设置D2000产品的网络参数，包括IP地址、子网掩码、网关等。
具体的指令格式为：SET NETWORK，然后按照提示逐步设置。
4. 时间设置指令：通过该指令可以设置D2000产品的时间参数，包括年、月、日、时、分、秒等。
具体的指令格式为：SET TIME，然后按照提示逐步设置。
5. 数据传输指令：通过该指令可以实现D2000产品与其他设备之间的数据传输。
具体的指令格式为：DATA TRANSFER，然后按照提示进行数据传输。
四、使用方法使用海光D2000指令集进行操作非常简单。
首先，用户需要连接到D2000产品所在的网络，并确保连接正常。
然后，打开命令行终端或使用相应的软件工具，输入相应的指令即可实现对D2000产品的控制和操作。
云终端VD1000
设计高端
云终端是基于络环境的客户端产品，包含服务端软件和客户端产品两部分，服务端软件名称为云服务，终端 产品名称即为云终端。云服务软件安装在运行多用户的Windows 2003/XP操作系统的服务器上，安装了云服务软 件的服务器即为云服务器。云终端采用软硬件高度集成的一体化设计，拥有高速低功耗嵌入式处理器，虽机身小 巧，但接口俱全，与其他络设备一样，通过线与络互联。
医院建设信息管理系统，除了应用软件以外，需要投入很多PC机，如挂号、医生开药、付款、取药等，以一 家中型综合型医院为例，大约需要投入近80-100台PC机，而采用电脑终端机的解决方案只需投入20-30台PC机， 加80套显示器等作为工作站。如内科门诊四个医生只需要一台电脑加3套显示器和3套多电脑终端机作为工作站， 10个挂号收费窗口只需2台电脑加8套显示器和8套多电脑终端机作为工作站。因此投入一家中型综合型医院的硬 件总投入和维护费用节约85%以上。
很多公司选择基于服务器的计算，将应用部署和数据库信息集中起来，或者部署web门户。通过终端服务， 终端机可用于所有类型的企业应用，或用以更换通常被称作绿屏终端的老式设备。或用以更换通常被称作“绿屏” 终端的老式设备，允许企业将计算能力、存储设备、应用程序和数据集中于数据中心的服务器之上。
产品部署
在企业或事业单位络扩建的过程中，某些桌面系统具有应用较为单一特性，如只进行页浏览、仅使用常用的 办公软件等。针对具有这样特点的桌面系统终端，采用传统PC机较为浪费，通常会富余80%以上的系统资源，而 云终端理念就是，在适用的环境下，最大程度的节约企事业单位的总体运营成本。
云终端D2产品说明
适用于各种计算需求，包括办公、图形设计、 视频编辑等。
存储性能
快速读写速度，提升系统响应速度。
内存性能
提供流畅的多任务处理能力。
网络性能
支持千兆网卡，提供高速网络连接。
03 安装与使用说明
安装步骤
下载安装包
访问云终端D2的官方网站，下 载对应操作系统的安装包。
连接设备
使用显示器的HDMI线缆将显 示器与云终端D2连接，并确保 其他外设与云终端D2正常连接。
云终端D2产品说明
目 录
• 产品概述 • 产品规格与性能 • 安装与使用说明 • 优势与比较 • 案例分析
01 产品概述
产品简介
云终端D2是一款基于云计算的虚拟 化终端设备，通过连接云服务，为用 户提供高效、安全、便捷的远程桌面 访问体验。
云终端D2采用先进的虚拟化技术，将 操作系统和应用程序运行在远程服务 器上，用户只需通过本地云终端设备 即可访问各种应用和数据。
应用集成
云终端D2与各类应用软件和系统 集成良好，能够满足不同行业的 业务需求，提高工作效率。
安全保障
云终端D2具备完善的安全保障机 制，如数据加密、身份验证等， 确保用户数据的安全性和隐私性。
THANKS FOR WATCHING
感谢您的观看
常见问题与解决方案
问题1
无法登录系统。解决方案：检查用户名和密码是否正确，如忘记密码可联系管理员重置密 码；检查网络连接是否正常，如不稳定可尝试重新启动路由器或联系网络服务提供商。
问题2
应用程序无法启动。解决方案：检查应用程序是否已正确安装，如未安装可前往应用商店 下载安装；如应用程序出现故障可尝试卸载后重新安装；如仍无法解决问题可联系应用程 不存储数据，所有数据均存储在云端。用 户可通过浏览器访问云端数据或使用云服务提供商提供的 其他数据同步和管理工具。
清华同方云终端VD2000(2.2.0)功能介绍
VD2000（2.2.0）功能介绍
3.开机后，主机界面由原来的传统界面变为9宫格格式，如下图：
4.通过按F9可以对上面的9宫格进行自定义，此时需要输入密码，默 认密码为Tfsec1900。 5.VD2000（2.2.0）支持系统升级功能，在上面的主机界面上， 通过按F3，可以进行系统升级。具体升级功能见下面：
VD2000（2.2.0）功能介绍
在升级的过程中，带有在根目录下NK.nbo文件的U盘得插在终端上，在主机界面 上按F3，会弹出对话框“是否开始升级”，点击“OK”，系统就开始升级，注意： 在这期间，U盘不能随意拔下来，大约3分钟过后，系统会提示重新启动，重新启 动后系统被完全格式化，进入初始化界面，重启进入MINIPC模式，观察系统信息 是否完全，MAC地址是否为随机地址，进入共享模式后再按下F4获取序列号，在 此过程中U盘不应该随意拔下。 6.对于终端支持位色，目前，在MINI模式下支持24位色，但在共享模式下，为 了确保数据，图像的传输的连续性，在共享模式下，还只能支持16位色。 7.单从外观上看，VD2000（2.2.0）较VD1100（2.1.0）有较好的视觉感受，点 击连接主机，放弃使用原列表框，使用新列表框。如图所示：
云终端
江苏同方云帆信息科技股份有限公司
VD2000（2.2.0）功能介绍
VD2000（2.2.0）分别从硬件和软件进行介绍 一：硬件介绍： 1.VD2000（2.2.0）采用散热性更好的外ቤተ መጻሕፍቲ ባይዱ，从而使系统更加稳定，目前VD2000 （2.2.0）只支持3个U口，（网站和资料上写的是4个）。 二：软件介绍： 1.VD2000（2.2.0）采用WinCE6.0操作系统，ARM11处理器，256内存，在MINI 模式下处理数据的速度更快。 2.VD2000（2.2.0）开机界面发生了变化，如下图：
云终端支持打印机列表
清华同方云终端VD1000 支持打印机列表
北京同方信息安全技术股份有限公司
版权声明
产品文档是产品不可分割的部分，本产品以及产品相关文档版权属北京同方信息安全技术股份有限公司所有，未经过公司书面许可，任何单位和个人不得以任何理由或方式对本产品的内容任何部分进行复制、摘编、引用或翻译，并不得与非公司产品捆绑销售。
商标声明
是北京同方信息安全技术股份有限公司的注册商标。
www. 是北京同方信息安全技术股份有限公司所属的网站域名。
本文档中所涉及到的产品名称和商标，属于各自公司或组织所有，绝无任何侵权之意。
信息更新
本产品最新版本信息、升级信息以及相关技术文档将在www. 网站上及时推出，敬请留意。
信息反馈
北京同方信息安全技术股份有限公司欢迎您通过各种渠道为我们提供各方面的信息，您的问题和建议都会得到我们的重视和妥善处理。
请将反馈信息投递到以下地址：北京同方信息安全技术股份有限公司
地址：北京市海淀区上地三街9号金隅嘉华大厦B座4层
电话：8610-62988822
传真：8610-82899313
邮编：100085
网站：http：///。
飞腾腾锐 D2000 处理器数据手册说明书
飞腾腾锐D2000系列处理器数据手册(V1.6)2022年4月飞腾信息技术有限公司版权声明：本文档用于指导用户的相关应用和开发工作，版权归属飞腾信息技术有限公司所有，受法律保护。
任何未经书面许可的公开、复制、转载、篡改行为将被依法追究法律责任。
免责声明：本文档仅提供阶段性数据，并不保证该等数据的准确性及完整性。
飞腾信息技术有限公司对此文档内容享有最终解释权，且保留随时更新、补充和修订的权利。
所有资料如有更改，恕不另行通知。
如有技术问题，可联系*******************.cn获取支持，因不当使用本文档造成的损失，本公司概不承担任何责任。
当前版本版本历史V0.2 2020.7.20 完成数据手册初稿V0.5 draft 2020.8.28 公司内部评审后修改版本V1.0 2020.12.29 第一个正式公开版本V1.1 2020.12.30 修正pin 结构图V1.2 2021.04.08 ●增加产品形态，见表1-1●修正图1.1；修正表4-1时钟频率数据●增加低速接口默认状态和默认电平说明●更新低速接口的NC处理方式目录1简介 (1)1.1技术指标 (3)1.2电源管理 (3)1.3功能框图 (4)1.4温度管理 (4)1.5封装 (4)1.6处理器可调试特性 (4)1.7术语 (5)1.8相关文档 (5)2接口说明 (6)2.1接口信号说明 (6)2.1.1引脚列表 (6)2.1.2复用引脚说明 (16)2.2DDR4SDRAM接口 (19)2.3PCI E接口 (29)2.3.1拆分方式 (34)2.3.2AC电容、校准电阻要求 (34)2.4千兆以太网(RGMII)接口 (34)2.4.1千兆以太网(RGMII)接口信号说明 (34)2.4.2千兆以太网(RGMII)接口电特性 (35)2.5I2C接口 (38)2.5.1I2C接口信号说明 (38)2.5.2I2C接口电特性 (38)2.6QSPI接口 (40)2.6.1QSPI接口信号说明 (41)2.6.2QSPI接口电特性 (42)2.7SPI接口 (43)2.7.1SPI接口信号说明 (43)2.7.2SPI接口电特性 (44)2.8UART接口 (44)2.8.1UART接口信号说明 (44)2.8.2UART接口电特性 (45)2.9GPIO接口 (45)2.9.1GPIO接口信号说明 (45)2.9.2GPIO接口电特性 (47)2.10SD接口 (47)2.10.1SD接口信号说明 (47)2.10.2SD接口电特性 (48)2.11CAN接口 (49)2.12WDT (49)2.13S YSTEM IO接口 (49)2.14调试接口 (50)2.14.1总体结构 (50)2.14.2调试功能 (51)2.14.3使用方法 (51)2.15保留引脚 (52)3技术 (54)3.1硬件安全技术 (54)3.2支持SCPI协议 (54)4时钟管理 (55)4.1时钟频率配置 (55)4.2时钟需求 (55)5电源管理 (56)5.1电源状态 (56)5.1.1S4/S5→S0 (56)5.1.2S0→S4/S5 (57)5.1.3S0→S3 (58)5.1.4S3→S0 (59)5.2电源参数 (61)5.3电源关断 (62)5.3.1动态关断 (62)5.4动态频率调节 (63)6温度管理 (64)6.1热参数 (64)7电气特性 (65)7.1极限工作条件 (65)7.2典型工作参数 (65)7.3通用引脚DC电气特性 (65)7.4PCI E引脚电气特性 (66)7.4.1公用模块电气特性 (67)7.4.2发送模块电气特性 (67)7.4.3公共模块电气特性 (68)7.4.4校准外接电阻参考说明 (68)8封装特性说明 (69)8.1封装尺寸 (69)8.2扣合力 (69)8.3信号位置分布 (69)9产品标识 (71)图目录图 1.1 D2000 功能框图 (4)图 2.1 D2000处理器接口信号框图 (6)图 2.2 外部校准电阻 (34)图 2.3 GMAC开关特性图 (36)图 2.4 MDIO写操作时序 (37)图 2.5 MDIO读操作 (37)图 2.6 MDIO读建立和保持时间 (37)图 2.7 RGMII发送通道时序 (37)图 2.8 RGMII接收通道时序 (37)图 2.9 RX数据端口采样时序图 (38)图 2.10 I2C接收时序 (40)图 2.11 I2C发送时序 (40)图 2.12 启动流程 (42)图 2.13 QSPI总线时序 (43)图 2.14 SPI时序图 (44)图 2.15 UART时序图 (45)图 2.16 GPIO中断结构图 (46)图 2.17 GPIO开关特性图 (47)图 2.18 SD卡时钟数据输入输出时序图（标准模式） (48)图 2.19 SD卡时钟数据输入输出时序图（高速模式） (49)图 2.20 D2000软件调试结构 (51)图 2.21 trace32连接PC进行调试 (52)图 5.1 S4/S5→S0开机时序图 (56)图 5.2 S0→S4/S5关机时序图 (58)图 5.3 S0→S3休眠时序图 (59)图 5.4 S3_OK和S3_OK_Clear信号链路 (60)图 5.5 S3→S0唤醒时序图 (61)图 5.6 时序图 (62)图 8.1 封装机械尺寸 (69)图 8.2 BGA MAP 分布图 (70)图 8.3 BGA MAP 结构图 (70)图 9.1 Marking1 (71)图 9.2 Marking_2 (71)表目录表1-1 D2000产品形态及参数 (2)表1-2 术语和缩略语表 (5)表2-1 D2000 DDR4 SDRAM 引脚信息 (6)表2-2 D2000 PCIe 引脚信息 (10)表2-3 D2000 RGMII 引脚信息 (13)表2-4 D2000 其他功能接口引脚信息 (13)表2-5 D2000 电源引脚信息 (14)表2-6 引脚复用表 (16)表2-7 支持的DDR4时序参数组合 (20)表2-8 支持的LPDDR4时序参数组合 (20)表2-9 支持的DDR4器件参数组合 (20)表2-10 支持的LPDDR4器件参数组合 (21)表2-11 DDR4模式接口信号说明 (21)表2-12 LPDDR4模式接口信号说明 (25)表2-13 PCIe接口描述 (29)表2-14 PCIe拆分模式表 (34)表2-15 千兆以太网(RGMII)信号说明 (34)表2-16 RGMII接口电特性 (36)表2-17 I2C接口描述 (38)表2-18 I2C接口电特性 (38)表2-19 常用命令汇总 (41)表2-20 QSPI接口描述 (42)表2-21 QSPI接口电特性 (42)表2-22 SPI接口描述 (43)表2-23 SPI接口电特性 (44)表2-24 UART接口描述 (44)表2-25 UART接口电特性 (45)表2-26 GPIO接口描述 (46)表2-27 专用GPIO说明 (47)表2-28 GPIO接口电特性 (47)表2-29 SD接口描述 (48)表2-30 总线时序参数值（标准模式） (48)表2-31 总线时序参数值（高速模式） (48)表2-32 接口电气特性 (49)表2-33 CAN接口描述 (49)表2-34 System接口描述 (49)表2-35 调试接口信号说明 (50)表2-36 调试环境支持 (50)表2-37 保留引脚描述 (52)表4-1 频率配置范围 (55)表4-2 时钟需求 (55)表5-1 电源状态 (56)表5-2 S4/S5→S0时序控制表 (56)表5-3 S0→S4/S5下电时序控制表 (57)表5-4 S0→S3休眠下电时序控制表 (59)表5-5 S3→S0唤醒上电时序控制表 (60)表5-6 电源管理协议 (62)表5-7 时序要求 (62)表5-8 功耗模式 (62)表7-1 典型工作参数 (65)表7-2 通用pad引脚电气特性 (65)表7-3 PCIe引脚电气特性 (66)表7-4 外部参考时钟电平规范 (67)表7-5 发送模块电气特性 (68)表7-6 公共模块电气特性 (68)表7-7 校准外接电阻参考说明 (68)表9-1 丝印说明1 (71)表9-2 Marking_2丝印说明 (71)1简介飞腾腾锐D2000系列处理器主要面向桌面应用、高端嵌入式和低端服务器领域的应用，该系列包含8 款产品，各产品的基本性能参数详见表1-1。
云终端产品介绍
云终端解决方案随着互联网应用的普及与深化，网络信息与服务趋于海量，用户体验需求不断增长，数据海量、分布异构、处理复杂、使用繁琐等问题逐渐显现。
越来越多的用户面临着如下问题：★新增机器的购买成本、后期维护成本高，★电力成本高的难题★通过移动存储拷贝数据，导致重要数据泄露或丢失★病毒、木马的入侵导致无法办公★PC机品牌多样、布局混乱，造成管理难题★空间浪费严重★办公时间玩游戏、聊天等非工作事项该如何解决呢？云终端是一款精巧别致的网络计算机，既可以作为迷你PC单独运行，进行网页浏览，又可以构架共享计算网络，以创新的成本优势开展业务运营网络。
云终端的优势特性一、管理性★配置、部署简单★节省空间、易管理★数据集中存放，统一升级二、安全性★防病毒、木马更容易★防数据丢失、防泄密三、经济性★前期投入及后期维护成本超低★功耗超低（5W）、每天节电1.6度★无风扇散热，无噪音，低辐射★高度集成，故障率极低，减少维护开支四、易用性★功能完善：支持USB存储/打印/耳麦/宽屏显示器云终端规格云终端采用嵌入式CPU连接远程主机进行计算。
采用同方自主开发的VDP协议进行通讯。
规格参数如下：}电源开关/直流电源插口}10/100M自适应以太网口（RJ45）}VGA显示器接口（支持多种分辨率，显示分辨率最高可达1280*1024或1440*900）}麦克风输入端口/扬声器输出端口}无需风扇散热，无噪音干扰，低辐射}USB接口3个}规格100mm*100mm*15mm}免费提供显示器挂件云终端架构及配置1、推荐用户40人2、推荐用户100人推荐硬件配置名称推荐配置数量云终端VD1000100服务器CPU 4核x2/内存32G/硬盘300Gx4/ 1交换机48口交换机 3千兆交换机16口交换机 1 WINDOWS2003 R2 64位企业版 1总计金额：3、推荐用户200人推荐硬件配置名称推荐配置数量云终端VD1000200服务器CPU 4核x2/内存32G/硬盘300Gx4/ 2交换机48口交换机 6千兆交换机16口交换机 2 WINDOWS2003 R2 64位企业版 2总计金额：云终端费用对比1、初期投资费用以100个终端为例计算云终端：800元/台x 100= 80000元百兆交换机：7500元/台x 3=22500元千兆交换机：8500元/台x 1=8500元服务器：25000元/台x 1=25000元操作系统：15000元/每服务器x1=15000元总计：151000元如采用PC方式PC机：2500元/台x 100=250000元百兆交换机：7500元/台x 3=22500元千兆交换机：8500元/台x 1=8500元总计：281000元初期投资成本节省：130000元2.功耗对比采用云终端方案终端：5瓦/台*100台=500瓦服务器：750瓦/台*1台=750瓦合计：1250瓦采用PC机方案台式机：200瓦/台*100台=20000瓦合计20000瓦节省功耗：20000瓦-1250瓦=18750瓦=18.75千瓦节省电量/年：18.75千瓦*24小时*365天=164250度按1度电1元钱，每年可节省电费：164250元！3、其它成本包括人员维护成本，软硬件升级购买成本等，采用云终端方案后至少减少50%的支出。
DVP-2000 OTDR 产品说明书
DVP-2000 OTDR主要特点——机械参数：258mmx145mmx70mm/1.8Kg存贮能力：典型存贮150条曲线显示： 5.1”单色 STN LCD通讯接口：RS232 DIN5型电池：14.4V/2.1AH 聚合锂电池，充放300次以上连续工作时间：>8小时最大脉宽：10µs技术参数型号 DVP-2000测量波长(nm) 1310 nm ±20 nm 1550 nm ±20 nm动态范围(dB) 24dB 22dB事件盲区(m) ≤5m ≤5m衰减盲区(m) ≤25m ≤25m抽样距离 50cm采样点 20000距离显示分辨率10cm衰减显示分辨率0.001dB反射显示分辨率0.01dB工作温度 0°C—40°C储存温度 -10°C—+60°C湿度 0~90％RH(非冷凝)标配：主机、锂电池、充电器，使用说明书，携带箱选件: TOOLBOX软件光盘, TOOLBOX软件狗,升级及打印附件DVP-2000 OTDRFeatures——Dimensions: 258mmx145mmx70mmWeight：1.8KgMemory capability：Typical storage of 150 curvesMonitor： 5.1” STN LCDInterface：RS232 DIN5Power Supply：14.4V/2.1AH P olymerization lithium battery , more than 300 lifetimes and 8 continuous working timeMax.pulse width：10µsSpecifications:Model NO. DVP-2000Wavelength(nm) 1310 nm ±20 nm1550 nm ±20 nmDynamic Range(dB) 24dB 22dBEvent Dead Zone(m) ≤5m ≤5mAttenuation dead zone (m) ≤25m ≤25mSample Distance 50cmSample data count 20000Distance Resolution 10cmAttenuation Resolution 0.001dBReflection Resolution 0.01dBOperation temperature 0°C—40°CStorage temperature -10°C—+60°CHumidity 0~90％RH( no condensation )Standard Package： DVP-2000 OTDR, lithium battery, Charger, Manual Instruction,Carry caseOptional Item: TOOLBOX Disk, TOOLBOX Software, Accessories for upgrading andprinting.。
酒店客房部-云终端vd1000酒店客房电脑系统解决方案
云终端VD1000酒店客房电脑系统解决方案来自资料搜索网( ) 海量资料下载北京同方信息安全技术股份有限公司版权声明产品文档是产品不可分割的部分，本产品以及产品相关文档版权属北京同方信息安全技术股份有限公司所有，未经过公司书面许可，任何单位和个人不得以任何理由或方式对本产品的内容任何部分进行复制、摘编、引用或翻译，并不得与非公司产品捆绑销售。
文档说明本文档是由北京同方信息安全技术股份有限公司根据酒店客房现状，结合电脑系统实际情况，为酒店客房提供的云终端VD1000 酒店客房电脑系统解决方案。
文档信息版本控制目录1需求分析 (1)2云终端VD1000工作原理 (3)3基于云终端VD1000的酒店客房电脑系统解决方案 (4)4云终端VD1000给用户带来的价值 (6)附录一：云终端VD1000产品介绍 (7)附录二：同方安全推荐服务器配置列表 (10)附录三：云终端与传统PC TCO比较 (11)1需求分析随着Internet的迅猛发展，互联网的应用越来越多的渗透到人们的工作、学习、生活和娱乐中，成为我们日常生活不可或缺的一部分。
与此同时，电脑作为基本的网络终端设备，也极为广泛的应用在各行各业中，电脑的使用者可谓“无处不在”，同样，下榻酒店的客人，也需要在酒店使用电脑进行日常办公或娱乐。
90年代人们出差在外，为工作方便，身上都背台笔记本电脑。
但是，在2009年的今天，潮流已经改变，没有人愿意出差的时候自备一台电脑了，因为太重太不方便。
但工作怎么办呢？当然最好的解决方法是选择有网络有电脑可以随时使用的酒店，从而解决电脑办公问题。
调查显示，目前90%的客人希望酒店具备网络条件，80%的客人希望酒店具备基本的信息处理终端，以便及时获取信息，而自行携带笔记本电脑等设备的客人不到10%。
所以仅依靠在客房中接入宽带或提供无线网络来建设酒店管理信息系统，已经远远不能达到客人的需求，更不能在信息化酒店的竞争中获得领先地位。
清华同方云终端VD系列利用注意事项
清华同方云终端VD1000 利用注意事项：注：利用前，请认真阅读随机光盘中的利用说明书！1、进入MiniPCM 模式，右击鼠标-->显示属性-->背景光：两个选择全数取消，以避免运行“共享计算模式”当中，背景光关闭，出现黑屏！2、云终端登录界面中的开机密码属于windows ce 系统内部密码，一旦设置能够更改，可是若是忘记该密码，则是无法初始化。
只有从头烧录云终端windows ce 系统，返回清华同方厂家维修。
那个不在三包服务之内。
切记！3、建议云服务管理员成立帐户时，最好创建1-2 个系统管理员，主要用与对云服务器的日常保护和管理，不要分派给云终端用户利用。
同时云终端利用的帐户，全数隶属于"Remote Desktop Users"。
4、云终端登录界面中：MAC 地址的修改会影响云终端的网络访问，一般情形下不用修改，请必然要谨慎处置。
5、请确认填写连接服务器的端口，其中Windows 系统的标准远程服务器的端口是3389，而云服务器的默许连接端口为53779.6、云服务器装上软件后，重启电脑。
肯定这两个服务为自动：VDP Broadcast;VDP Service。
同方VDP 协议专有。
Windows Xp HomeEdition 下VDP 协议不可用，需要专业版XP。
Windows 7 和Windows Vista 也不好利用。
7、改变显示分辨率时，若是您选择了显示器不支持的分辨率，会致使显示错误或黑屏，可是您没必要惶恐，因为系统在从头引导启动后如未取得您对新设定显示分辨率的确认，显示分辨率将恢复为设定前状态，您只需耐心等待即可。
有的时候，先肯定显示器的分辨率，然后分辨率设置时最好从小到大开始设置。
8、云终端广播查不到云服务器，怎么办？答：第一确认云服务器是不是正常工作，若正常，再查看云服务器软件端口和云终端发觉端口的端口号是不是一致，方式为：在云服务器端点击“VDPServer ”选择“云终端服务器监控”，查看云终端服务器端口号，默许的出厂设置是53779，同时在云终端“系统设置”当选择“主机设置”，查看发觉端口号，默许也为53779，若二者不一致，将二者统一改成53779，即可。
VD5000产品介绍
同方云终端 VD5000 介绍
VD5000 是同方(深圳)云计算技术股份有限公司自主开发的新一款 ARM 架构的云终 端产品。其作为同方云计算公司的旗舰产品，目前主要应用在政府、能源、电力、教育 等行业。 VD5000 采用 Cortex A9 处理器， 主频高达 1GHz， 标配 DDR3 512 内存， linux 系统， 完美支持 TF-VDI 虚拟化平台， 超低的功耗，强劲的性能，是目前市场上同类产品中，性 能最高的产品，搭配 Citrix 平台，可流畅播放 1080P 高清 视频。 主机 0.6L 的超小体积，即可悬挂于显示器的背面，也可以摆放在显示器旁边。发 挥出来强劲性能同时，也为您节省宝贵的办公空间。单机功耗不足 8W，系统零噪声设 计，节省大量电能的同时，亦为您营造一个安静、舒适的工作环境。 1)
产品特性&优势 更高性能：ARM 最新 Cortex A9 处理器，支持 1080 HD 视频，适用各种业务需求。 更低功耗：单机功耗不足 8W，为您节省 90%的能耗。 更小空间：体积小巧，可背挂于显示器下，也可以用摆放于显示器旁边。 更稳定：宽压电源，可在 100-240V，50-60Hz 范围内下正常工作，抗变压能力强。 更安静：无风扇风扇设计，零噪音工作，为您营造一个安静、舒适的工作环境。 更便捷：系统一次部署，开机自动连接服务器，免维护。 更多接口：一个 RS232 串口、4 个 USB2.0 接口，可扩展，可满足各种行业需求。 更多显示：支持 DVI-I 转接 DVI-D+VGA，双屏同步显示。 最全协议：支持 Citrix、VMware、Redhat、RDP、TF-VDI 等各种虚拟化方案。 更高带宽：10/100/1000M 自适应网卡，更大的网络带宽，等稳定的性能。 更美外观：产品表面采用蚀纹设计，专业的设计，黑色的外观，稳重大方。 产品规格：
科达jd2000说明书
科达jd2000说明书JD2000是一款高性能一体化云MCU产品，采用先进的云架构设计理念，支持H.265编解码协议，内置统一管理、灵活用户权限设置、虚拟会议室、即时通讯等功能，为客户提供更高效的资源利用，更便捷的操作与管理。
产品特点统一门户，个人主页，多业务入口>统一门户访问，单点登录，多业务统一界面展现，为用户提供统一的视讯云服务。
>个性化主页，提供会议日程列表及创建会议入口，界面简洁，操作方便。
>多业务入口，提供会议管理、配置管理、网络设备管理等多业务之间的一键切换。
>支持64路1080p60fps的终端并发入会灵活组会，应用丰富，提升会议效率>多种会议召集方式，提供终端自主召集会议、终端参加虚拟会议室、个人主页预约会议、会议模板一键创会等，同时提供邮件通知、短信通知，会议日程推送，将会议信息及时传达到每个与会方。
>丰富多样的会议功能，支持25画面合成、内容融入、VIP会场自定义、会场预监、会议字幕、会议录放像、虚拟电视墙、会议轮询、声控切换等。
>个人会议日程，可按月、周、天筛选待参加会议，支持会议时间冲突提醒。
多种保障机制，适应各类网络环境>采用嵌入式操作系统，能有效防止病毒攻击，保证系统安全可靠。
>支持双电源、双网口备份，7x24小时稳定运行。
>支持多网段，智能路由技术，多运营商线路接入。
标准开放，多样化集成方案>多业务融合，对接多媒体录播、数据协作、安防监控、VoIP语音业务，提供全方位的统一协作服务。
>各种终端接入，保障用户任意时间、任意地点、任意方式，都可以享受到云服务，提升沟通效率、改善协作体验。
>基于标准HTTP/JSON的API接口，符合REST设计风格，可与第三方系统集成。
>级联扩展，提供多级级联、多通道回传，便于组网和扩建云统一管理。
飞腾D2000八核处理器GCE-2001
■ 产品特点• 3 路 DP 显示• 双通道 SODIMM DDR4 内存 • 全国产化飞腾D2000八核处理器 • 支持 4 路 USB2.0 和 4 路 USB3.0 • 支持 2 路 10/100/1000M 自适应网络GCE-2001主板是采用全国产化飞腾D2000八核处理器的COMe 核心板，主频可达2.3Ghz ，此主板具备了国产安全自主可控产品的要求，产品性能稳定可靠，可兼容市面主流的台式机和一体机机箱的装配，可广泛应用在国产领域行业市场中。
■ 应用场景智能制造政务服务轨道交通数据存储金融服务■ 结构尺寸单位：mm■ 产品规格项目描述处理器D2000/8 集成 8 个 FTC663 处理器核，主频 2.3GHz （可选工业主板2.0GHz ），二级缓存 8MB ，三级缓存 4MBBIOS Uboot/UEFI/定制固件内存双通道 SODIMM DDR4 内存, 8GB 显存 网络 2 路 10/100/1000M 自适应网络 存储 2 路 SATA3.0USB 4 路 USB2.0；4 路 USB3.0 串口 5 路串口PCIe 接口1 路 PCIe x16(可拆分为2 路 PCIe x8) ; 1 路 PCIe x8 ; 4 路 PCIe x1 ; 2 路 PCIe x2 电源输入 支持 12V 直接供电尺寸COM Express® basic 尺寸(95mm ×125mm) 重量＜200g功耗典型功耗：20W （标准大气压，常温 25℃）； 最大功耗：45W温度 工作温度：0℃~+55℃ ；存储温度：-40℃~+80℃ 湿度 5%到 95%，非凝结软件支持银河麒麟（Kylin ）；UBUNTU ；UOS ；中科方德■ 订购信息型号料号 描述GCE-2001620-012-001001D2000/DDR4*2/X100/8G 显存/TYPE6 REV2.0/COM Express? basic 尺寸(95mm ×125mm)集特工控主板集特工控主板。
VDO-2000智能 燃气报警器 说明书
家用智能燃气泄露报警器使用说明书第一章技术参数1.1：特性1．）型号：壁挂式：VDO-20102．）供电电源：AC220V或DC12V3．）静态功耗：<1.3W4．）报警功耗：<1.7W5．）使用环境：温度：-10℃~45℃温度：30~-90%6．）报警浓度：天然气：10~25%LEL液化石油气：10~25%LEL城市煤气：2~5%LEL7．）报警输出：声光报警，常开或常闭信号，控制排气扇、电磁阀、机械手信号（可选）1.2：使用范围对天然气、城市煤气、液化石油气等可燃气体的超浓度做可靠报警，可广泛用于家庭、煤气站、煤矿等各种场合。
第二章安装指南2.1 ：核实部品清单一套完整的报警器包括：一台报警主机一本使用说明书一条外接端子线（联网或联排机型）2.2：根据燃气的比重安装燃气泄露报警器天然气、城市煤气：因其比空气轻，会悬浮于天花板，故报警器应安装在低于天花板0.3-1.2米，距气源半径1.5米以内的合适之处。
安装注意：燃气泄露报警器1．）不要正对炉灶的油烟、蒸气；2．）不要安装在通风良好处；3．）不要被窗帘或橱柜屏蔽隔断；4．）不要安装在浴室等水蒸汽较大处。
2.3：外接端子线使用说明1．）采用系统12V供电时，外接端子红线接正极和黑线接负极2．）联网开头信号输出：白线：公共端。
绿线：常闭触点。
黄线：常开触点。
3．）联接排气扇将白线和黄线串联于排气扇开关的火线上；4．）无线型：根据报警主机的要求，工作频率315M或433M可选，并在发射模块上编好数据码和地址码。
第三章使用指南3.1：预热状态Ⅰ.吸顶式：接通AC220V或DC12V民源，此时绿色指示灯闪烁表明报警器处于预热状态Ⅱ.壁挂式：接通AC220V或DC12V电源，此时红色指示灯常亮，表明报警器处于好面热状态3.2：监控状态Ⅰ.吸顶式：约3分钟后，绿色指示灯亮，表明报警器处于监控状态。
Ⅱ.壁挂式：约3分钟后，红色指示灯来，绿色指示灯常亮，表明报警器处于监控状态。
VD1000介绍
工作示意图 每添加一个用户，您只需要添加如下设备：显示器1， 云终端VD1000设备1台，键盘和鼠标各一只，就可以获得与 主机完全一样的Windows运行环境。
与标准PC比较 与标准 比较
云终端VD1000产品正反面接口示意图
工作原理 现在 PC 变得如此强大，特别是系统的可 利用资源。为了更充分地利用这种技术资源， 每个云终端VD1000 可控制地更有效地访问如 此强大功能的 PC 。通过 同方 的 VDP 技术可 以增强 Windows 的多用户功能，每一个云终 端VD1000 都可以做为独立的 PC 终端运行而 VD1000 不会影响到其它的终端及整体运行，为每一个 用户创造了独立和安全的使用环境。
视频车辆检测器(VDS2000)用户指南
1
视频车辆检测器（VDS2000）用户指南
一 手册简介
1.1 手册说明
本文件为视频车辆检测器（VDS2000）的用户指南手册，该系统由中控信息公司研制并提供。 文件用意： � 使用户对视频车辆检测器内的软、硬件结构有全面的了解， � 使用户了解所提供的软件工具，帮助他们使用视频车辆检测器。
视频车辆检测器 (VDS2000)
用户指南
--版本 1.1
浙江浙大中控信息技术有限公司
视频车辆检测器（VDS2000）用户指南
目ቤተ መጻሕፍቲ ባይዱ
录
一 手册简介...................................................................................................................................................... 2 1.1 手册说明............................................................................................................................................2 1.2 技术支持............................................................................................................................................2 1.3 版本表......................................................................
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1.1 云终端 (2)1.2云终端产品参数 (2)2.1 连接主机 (4)2.2 系统设置 (4)2.2.1 网络设置 (5)2.2.2主机设置 (7)2.2.3分辨率与音量 (9)2.2.4启动设置 (11)1 云终端云终端（（VD2000）简介1.1 云终端图1－1云终端是一种精巧别致的网络计算机，其外观如图1－1所示。
它既可以作为迷你PC(MiniPC)单独运行，进行网页浏览，又可以架构共享计算机网络，以创新的成本优势开展业务运营网络。
云终端的价格仅相当于传统个人PC的10%－20%，并且采用软硬件一体化设计，既利于维护又方便管理。
江苏同方云帆信息科技股份有限公司采用VDP技术和免费附送软件可实现主机资源的共享，桌面终端无需Windows许可。
服务端统一管理，升级维护工作都在服务端进行，真正做到终端接近“零”维护。
小巧机身，无需风扇散热，无噪音干扰，低辐射，绿色健康环保。
1.2云终端产品参数（1） 可控电源开关（2） 直流电源（3） 10/100M自适应以太网口(RJ45)（4） VGA显示器接口（支持多种分辩率，显示分辩率最高可达1280*1024或1440*900）（5） 麦克风输入端口（6） 扬声器输出端口（7） USB接口3个，可以接USB键盘，鼠标，USB打印机，U盘等设备 云终端VD2000采用wince6.0操作系统，ARM11芯片，频率为800MHZ，128M 内存，64M Flash,及SMSC 100M网卡。
VD2000对外壳和板子做了设置，使得终端更加稳定，散热性更好。
共享计算模式2共享计算模式同VD1100一样，VD2000也分共享模式和Mini模式，接下来我就为大家介绍一下VD2000共享模式。
共享计算模式是指用户通过远程桌面登录到远程主机使用远程主机资源的一种方式。
在共享计算模式下，您可以访问云服务器及Windows标准终端服务器。
共享计算模式界面如图2－1所示，取消了传统的登录界面，采用九宫格的方式，增加了用户体验。
该界面由“连接主机”，“系统设置”，“系统信息”，“MiniPC 模式”，“切换密码”和“开机密码”组成。
图2－12.1 连接主机点击连接主机，弹出如图2－2所示：图2－2此模块有三个按钮，分别为“刷新列表”，“连接”，“取消”。
通过刷新列表，云终端可以刷到具有和终端在同一网段的IP。
通过点击连接按钮就可以登录到云服务器了。
2.2 系统设置点击“系统设置”选项，会弹出系统设置窗口，如图 2－3 所示。
图 2－3此窗口由五个设置选项组成，分别是“网络设置”、“主机设置”、“分辨率与音量”、 “启动设置”和“打印机设置”。
2.2.1 网络设置“网络设置”窗口是“系统设置”窗口默认的打开窗口，如图 2－4 所示。
“网络设置”窗口由四个区域及一对功能按钮组成，四个区域分别是“网络连接类型”区域、“ADSL设置”区域、“以太网设置”区域和“MAC 地址”区域，一对功能按钮分别 是“确定”按钮和“取消”按钮。
图 2－4云终端支持两种网络连接，分别是“ADSL”连接和“以太网”连接。
若您点击“ADSL”，则选择的网络连接类型是“ADSL”类型，此时可以对“ADSL 设置”区域进行设定，输入正确的用户名和密码之后，点击“确定”按钮，“网络设置” 即时完成，点击“取消”，则“网络设置”未做改动。
注意注意当选择当选择 ADSL ADSL ADSL 类型的时候类型的时候类型的时候，，“以太网设置以太网设置””会自动设置为会自动设置为““自动获取自动获取 IP IP IP 地地址”。
若您点击“以太网”，则选择的网络连接类型是“以太网”类型，此时可以对“以 太网设置”区域进行设定，此处有两种网络配置方法，一种是“自动获取 IP 地址”， 另一种是“手工配置网络”。
手工配置网络手工配置网络：：如果您的网络接入方式是以太网并且使用静态 IP 设置，则“网络 连接类型”选择“以太网”，“以太网设置”选择“手工配置网络”，并根据局域网情况 填写 IP 地址、子网掩码、默认网关及 DNS 服务器，设置完毕点击最下部“确定”并 重新启动云终端生效。
自动获取自动获取 IP IP IP 地址地址地址：：如果您的网络接入方式是以太网并且使用 DHCP 获取 IP，则 “网络连接类型”选择“以太网”，“以太网设置”选择“自动获取 IP 地址”，设置完 毕点击最下部“确定”并重新启动云终端生效。
每个云终端出厂时都有唯一的 MAC 地址，如果确实需要修改，点击“MAC 地址” 的“修改”按钮并填入新的 MAC 地址，然后点击“保存”并在随后弹出的对话框中“确认”修改，设置完毕点击最下部“确定”，然后重新启动云终端生效。
注意注意MAC MAC 地址的修改会影响云终端的网络访问地址的修改会影响云终端的网络访问地址的修改会影响云终端的网络访问，，一般情况下不用修改一般情况下不用修改，，请一定要谨要谨 慎处理慎处理。
VD2000还增加了ping 功能。
通过ping 可以知道服务器与终端能否通讯。
2.2.2主机设置“主机设置”窗口包括两个区域，分别为“主机列表”区域和“服务器配置”区 域，如图 2－5 所示。
图 2－5“主机列表”区域由表格和自动发现区域组成，表格中显示的主机与云终端登录界面“可用主机资源列表”中的主机相同，由稍后介绍的“服务器配置”区域配置生成，具体稍后介绍，自动发现区域包含“启动自动发现”选项和“启动自动连接”选 项及“自动发现”按钮。
“启动自动发现”：若选中，则开机后自动执行自动发现过程，即自动的扫描活动的云服务器。
“清空凭据”：如果您想去掉自动连接时的用户名和密码，那就可以点击此项来清空密码。
注意注意当自动连接正确操作的情况下当自动连接正确操作的情况下，，自动发现不会启动自动发现不会启动。
“启动自动连接”：若选中，则开机后自动连接默认的主机，如果没有默认的主机则连接主机列表中的第一项。
当主机列表中没有主机记录且设置了启动自动发现，那么系统会自动扫描活动的云服务器，并随机连接其中的一个主机。
“自动发现”功能主要是在指定的端口上进行扫描，云终端提供对端口的设置功能，在“发现端口”中修改端口号码（1-65535），可以设置远程主机运行的主机发现服务的端口号。
点击“默认端口”可以将“发现端口”设置为服务默认端口53779。
注意注意请确认请确认““发现端口发现端口””的设置与云服务器设置的广播端口相同的设置与云服务器设置的广播端口相同。
否则无法正确的发确的发 现端口现端口。
点击“自动发现”按钮，系统会弹出“正在寻找可用服务器”窗口，系统会提示寻找进度，给出进度百分比，如图 3-2 所示。
所有找到的主机会显示在主机列表中。
点击“清除列表”，可以清除主机列表中的所有主机。
“服务器配置”用来手工添加、修改和删除主机。
主机的设置项包括“服务器名 称”、“地址”、“用户账号”、“域名”、“密码”及“端口”，前两项输入欲连接服务器的名称地址，为必选项，后四项可选输入。
其中“端口”表示主机的远程服务端口，默 认为 53779。
选择“默认”，表示将该主机设为默认连接主机。
注意注意请确认填写连接服务器的端口请确认填写连接服务器的端口，，其中其中 Windows Windows Windows 系统的标准远程服务器连接系统的标准远程服务器连接的端口的端口 是 3389 3389，，而云服务器的默认连接端口为而云服务器的默认连接端口为 53779 53779 53779。
此外，云终端支持自动运行程序，您可在“运行程序”中输入登入主机后执行的特定程序，在“工作目录”中选择登入主机后的工作目录，点击“连接主机”后系统 会自动运行您所选择的程序；系统默认登录的界面为 Windows 桌面。
在完成对具体主机信息的编辑后，点击“添加”、“删除”将新的主机配置信息更新到主机列表。
注意，设置完成后需点击最下部“确定”生效。
2.2.3分辨率与音量“分辨率与音量”窗口由两个区域及一对功能按钮组成，两个区域分别为“请选 择屏幕分辨率”区域和“请调整音量”区域，一对功能按钮为“确定”和“取消”按钮，如图 2－6 所示。
图 2－6“请选择屏幕分辨率”区域包含五个屏幕分辨率，分别是 1024*768、 1280*720、1280*960、1280*1024、1440*900，可供您按需选择，系统默认屏幕分辨率为1024*768。
修改屏幕分辨率后，点击“确定”完成保存，但需要重新启动方可生效。
为了防止出现屏幕不适应设置的分辨率而无法显示的情况，在重新启动后，会有 一个分辨率修改确认过程。
您需要点击“确定”按钮，分辨率才会正式生效，否则，分辨率会调整到修改以前的状态。
“请调整音量”区域可以调整耳机音量大小，滑动条在左最小在右最大。
调整完成后，点击“确定”生效。
2.2.4启动设置“启动设置”包含两个区域和一对功能按钮，两个区域分别为“密码设置”区域 和“启动类型”区域，一对功能按钮分别为“确定”和“取消”按钮，如图 2－7 所示。
图 2－7“密码设置”区域是您登录服务器的安全保障，建议使用复杂不易被破解的密码，此处对密码有效长度有所规定，为 6-12 位。
在该区域可以对原密码进行更改，此密码可用于两种使用环境，一种为“系统启动”时使用，另一种为“系统配置”时使用。
“系统启动”：被选中后，系统需要输入密码才可进入。
“系统配置”：被选中后，在共享模式下进行系统设置以及在 MiniPC 下点击进行 系统设置都需要输入密码。
“启动类型”区域由云终端的两种登录模式组成，分别为“共享计算模式”和 “MiniPC 模式”，系统默认登录模式为共享计算模式。
点击“确定”后，系统完成存储，但需要重新启动系统才会生效。
