一、结构计算基本依据
1、 设计图纸及工艺条件图
2、 《XXX 岩土工程详细勘察报告》(2023.07),XXXX 有限公司;
3、 执行规范:
《混凝土结构通用规范》GB 55008-2021
《建筑与市政地基基础通用规范》GB 55003-2021
《工程结构通用规范》GB 55001-2021
《混凝土结构设计规范》(GB 50010-2010(2016版)
《建筑抗震设计规范》GB50011-2010(2015版)
《建筑地基基础设计规范》(GB 50007-2011)
《建筑边坡工程技术规范》(GB-50330-2013)
《建筑地基处理技术规范》JGJ 79-2012
4、 理正岩土设计软件(授权号:D35121)
5、 理正结构工具箱6.5PB3版计算,授权号:D41205
二、荷载取值
根据工艺提资,设备基础单位面积负荷为1500kg/m 2
三、设备基础-复合地基(250x250预制方桩)
拟采用250x250预制方桩纵横间距1.2x1.2m ,参考地勘报告ZK24,拟入2-5层中粗砂不小于1米。
(1)承载力计算
()a spk sk p
1R f m m f A λβ=+-(参JGJ 79-2012第7.1.5-2条) =0.90*0.0434*120/0.0625+0.8*(1-0.0434)*40
=124.35 kPa
其中Ra 取地基土抗力和水泥土强度的较小值。

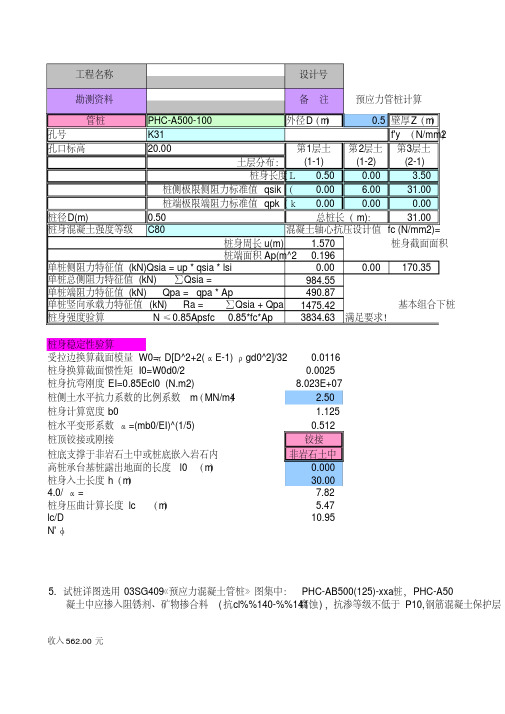

地基土抗力1n
a p si i pk p i R u q l q A α==+∑ (参JGJ 79-2012第7.1.5条-3)
=1.0*(10*2+6*14.6+28*1.0)+1.0*800*0.0625=185 KN ,取120kN
预制方桩抗压强度,参图集《预制混凝土方桩》20G361,取670 kN
综合上述计算,经水泥搅拌桩处理后,单桩承载力Ra 取200kN ;复合地基承载力特征值暂取120 kPa 。
三、设备基础-复合地基(250x250预制方桩)
拟采用250x250预制方桩纵横间距1.0x1.0m ,参考地勘报告ZK24,拟入2-5层中粗砂不小于1米。
(1)承载力计算
()a spk sk p
1R f m m f A λβ=+-(参JGJ 79-2012第7.1.5-2条) =0.90*0.0625*100/0.0625+0.8*(1-0.0625)*40
=120 kPa
其中Ra 取地基土抗力和水泥土强度的较小值。
地基土抗力1n
a p si i pk p i R u q l q A α==+∑ (参JGJ 79-2012第7.1.5条-3)
=1.0*(10*2+6*14.6+28*1.0)+1.0*800*0.0625=185 KN ,取100kN
预制方桩抗压强度,参图集《预制混凝土方桩》20G361,取670 kN
综合上述计算,经水泥搅拌桩处理后,单桩承载力Ra 取200kN ;复合地基承载力特征值暂取120 kPa 。
