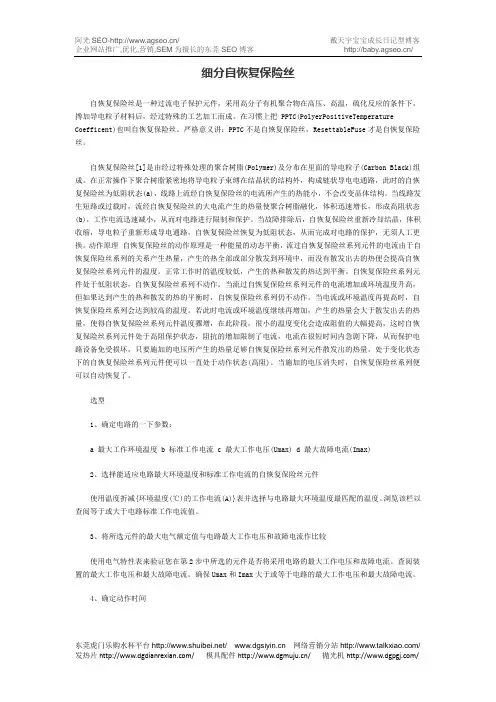

6、保护动作时间与电流成反比,但是至少是额定电流的两倍,类似于熔丝管。
7、由于是半导体聚合物器件,所以开关次数不会那末少的。
8、使用时注意它有一定导通电阻,额定电流越大,电阻越小;高压型的电阻要更大一些。
环境温度及电流值折减比率表
RF/WH
-20 ℃0℃25 ℃30 ℃40 ℃50 ℃60 ℃70 ℃85 ℃Series
RF/WH 600 138% 119% 100% 92% 83% 73% 64% 55% 42%
RF/WH 250 132% 117% 100% 91% 85% 77% 68% 61% 48%
RF/WH 90 136% 119% 100% 92% 81% 72% 63% 54% 40%
RF/WH 60 136% 119% 100% 90% 81% 72% 63% 54% 40%
RF/WH 30 130% 115% 100% 91% 83% 77% 68% 61% 52%
RF/WH 16 132% 120% 100% 96% 88% 80% 71% 61% 47%
RF/WH 6 130% 115% 100% 91% 83% 77% 68% 61% 52%
高分子PTC自复保险丝技术标准
1、额定零功率电阻
PPTC热敏电阻应按零功率电阻分档包装,并在外包装标明阻值范围。耐压、耐流能力测试后,每组样品中自身前的电阻变化率极差δ|Ri后-Ri前/Ri前-(Rj后-Rj前)/Rj前|≤100%
2、PTC效应
说一种材料具有PTC (Positive Temperature Coefficient) 效应, 即正温度系数效应,仅指此材料的电阻会随温度的升高而增加。如大多数金属材料都具有PTC效应。在这些材料中,PTC效应表现为电阻随温度增加而线性增加,这就是通常所说的线性PTC效应。
3、非线性PTC效应
经过相变的材料会呈现出电阻沿狭窄温度范围内急剧增加几个至十几个数量级的现象,即非线性PTC效应。相当多种类型的导电聚合体会呈现出这种效应,如高分子PTC热敏电阻。这些导电聚合体对于制造过电流保护装置来说非常有用。
4、初始电阻R min
在被安裝到电路中之前,环境温度为25℃的条件下测试,RF/WH系列的高分子PTC热敏电阻的阻值。
5、R max
在室温条件下,RF/WH系列高分子PTC热敏电阻动作或回流焊接安装到电路板中一小時后测得的最大电阻值。
6、最小电阻(R min)/最大电阻(R max)
在指定环境温度下,例如:25℃,安装到电路之前特定型号的RF/WH系列高分子热敏电阻的阻值会在规定的一个范围内,即在最小值(Rmin)和最大值(Rmax)之间。此值被列在规格书中的电阻栏里。
7、维持电流I hold
维持电流是RF/WH系列高分子PTC热敏电阻保持不动作情况下可以通过的最大电流。在限定环境条件下,装置可保持无限长的时间,而不会从低阻状态转变至高阻状态。
由曲线可以看出熔断保险丝的材料具有较低的融化温度,对环境温度比较灵敏其折减率比较大,而聚合物自恢复式保险丝对温度十分敏感,所以它随温度折减率最大。
采用这件率后,既能保证电路的安全运行,又能使保险丝安全长寿的工作。
例如:某电路额定电压为12V,正常工作电流为2A,如果采用高分子PPTC自恢复式保险丝要求符合UL规范的保险丝,要求该保险丝长期工作在90℃,则所选用的保险丝额定电流为
In=Ir/(fo*f1)=2/(0.75*0.4)=6.6A,所以推荐使用RF/WH16-700自恢复保险丝。
如果采用高分子PPTC自恢复式保险丝要求符合ICE规范的保险丝,要求该保险丝长期工作在90℃,则所选用的保险丝额定电流为In=Ir/(fo*f1)=2/(1*0.4)=5A,所以推荐使用RF/WH16-500自恢复保险丝。
很显然选用保险丝额定电流太大,当遇到异常情况时,保险丝很难熔断达不到保险的目的,如果选择的额定电流太小,即使未遇到异常情况保险丝也会保护,使电路无法正常工作。
