沉井和沉箱工程施工工艺 3
沉井专项施工方案
沉井专项施工方案一、前期准备工作1.确定施工地点：根据项目要求，确定施工地点，包括沉井的具体位置、尺寸等。
2.编制施工方案：根据项目要求，编制沉井专项施工方案，包括施工步骤、施工工艺、施工要点等。
3.准备施工材料和设备：根据施工方案，准备所需的施工材料和设备，包括沉井管、井盖、施工机械等。
二、现场布置工作1.确定沉井位置：在施工地点标定沉井位置，确定沉井的具体尺寸和形状。
2.清理施工现场：清理施工现场的杂物和积水，确保施工现场干净、整齐。
三、施工工艺1.挖掘沉井基坑：根据沉井的尺寸和形状，在施工地点挖掘出相应形状的基坑。
2.安装沉井管：在沉井基坑内安装沉井管，保证沉井管的垂直度和稳定性。
3.固定沉井管：使用固定材料将沉井管与周围土体固定，确保沉井管的稳定性。
4.浇筑沉井基底：在沉井基坑底部浇筑一层混凝土，增加沉井的稳定性和承载能力。
5.安装井盖：在沉井顶部安装井盖，确保井盖的密封性和安全性。
6.排水检测：在施工结束后，进行排水检测，确保沉井的排水功能正常。
四、施工要点1.安全施工：在施工过程中，要注重安全施工，制定相应的安全操作规程和应急预案，确保施工人员的安全。
2.质量控制：严格按照施工方案要求进行施工，保证沉井的质量，避免施工质量问题。
3.施工现场管理：对施工现场进行管理，保持施工现场的整洁，避免杂物影响施工进度和质量。
4.施工设备维护：定期对施工设备进行维护和保养，确保施工设备的正常运行。
五、施工进度控制1.制定施工计划：根据施工方案和项目要求，制定详细的施工计划，包括每个施工步骤的时间节点和工期。
2.施工进度监控：监控施工进度，及时发现和解决施工过程中的问题，确保施工进度的顺利进行。
3.施工进度报告：定期向项目经理汇报施工进度，及时反馈施工进展情况。
六、施工技术交底1.组织施工技术交底会议：在施工前，组织施工技术交底会议，详细介绍沉井施工的工艺和要点，确保施工人员理解施工步骤和要求。
2.施工人员培训：对施工人员进行培训，确保施工人员熟悉施工操作流程和技术要点。
沉井(箱)施工工艺
3．5．1 总则3．5．1．1 适用范围沉井和沉箱适用于作建（构）筑物的深基坑、地下室、水泵房、设备深基础、墩台等工程的施工围护结构或建（构）筑物地下挡水、防渗和承重结构。
适用的土层条件为：比较均匀平整、无影响下沉的大块石、漂石及障碍物；土层的透水性较小，如软黏土层，采用一般的排水措施可进行开挖。
若在砂土中下沉，则要采取降水措施或在水中下沉。
3．5．1．2 编制参考标准及规范1. 中华人民共和国国家标准《建筑工程施工质量验收统一标准》（GB 50300-2001）；2. 中华人民共和国国家标准《建筑地基基础工程施工质量验收规范》（ GB50202-2002）；3．中华人民共和国行业标准《建筑基坑支护技术规程》（JGJ 120-99）；4．中华人民共和国国家标准《建筑边坡工程技术规范》（GB 50330-2002）。
3．5．2 术语1．沉井：沉井是在地面或地坑上，先制作开口钢筋混凝土筒身，待筒身达到一定强度后，在井内挖土使土面逐渐降低，沉井筒身自重克服与土壁之间的摩阻力，不断下沉、就位的一种深基础或地下工程施工工艺。
2．沉箱：又称气压沉箱，沉箱的外形和构造与沉井相同，下沉工艺也与沉井基本类似，只是在下部设有工作室和顶板，在上部有气闸室，施工时利用压缩空气的压力阻止外部河水（或地下水）和泥土进入箱内，使在箱底有一个工作间，以便能用水力机械或人工挖土，使其下沉到设计要求的深度和位置。
3．井（箱）壁：为沉井（箱）的外壁，是沉井的主要部分，承受在下沉过程中水土压力所产生的内力，应有足够的厚度与强度。
4．刃脚：井（箱）壁及最下端一般做成刀刃状的“刃脚”，其主要功用是减少下沉阻力。
5．工作室及顶板：工作室作为沉箱下沉取土的操作间，工作室的顶盖就是顶板。
顶板上开有人员和材料、土方运输进出的升降井孔。
6．空气闸室：通常是一间钢制的小室，装设两扇门，一扇能通向外界；另一扇能通向升降井和工作室，在门框上装橡皮衬垫使其不漏气，以保证工作室内的气压。

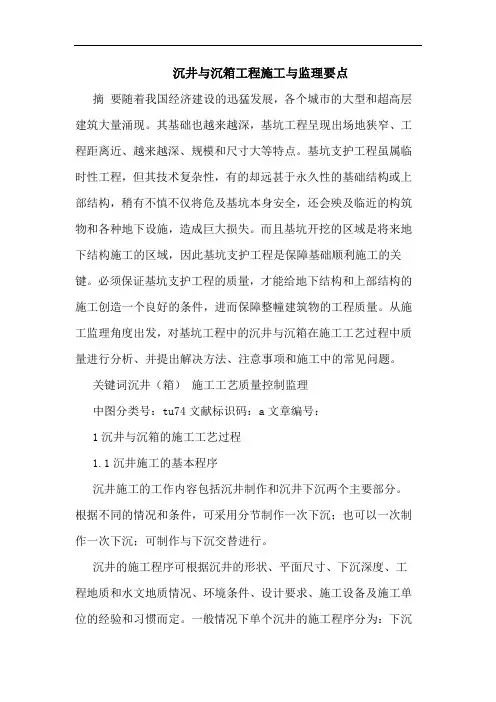

沉井与沉箱工程施工与监理要点
沉井与沉箱工程施工与监理要点摘要随着我国经济建设的迅猛发展，各个城市的大型和超高层建筑大量涌现。
其基础也越来越深，基坑工程呈现出场地狭窄、工程距离近、越来越深、规模和尺寸大等特点。
基坑支护工程虽属临时性工程，但其技术复杂性，有的却远甚于永久性的基础结构或上部结构，稍有不慎不仅将危及基坑本身安全，还会殃及临近的构筑物和各种地下设施，造成巨大损失。
而且基坑开挖的区域是将来地下结构施工的区域，因此基坑支护工程是保障基础顺利施工的关键。
必须保证基坑支护工程的质量，才能给地下结构和上部结构的施工创造一个良好的条件，进而保障整幢建筑物的工程质量。
从施工监理角度出发，对基坑工程中的沉井与沉箱在施工工艺过程中质量进行分析、并提出解决方法、注意事项和施工中的常见问题。
关键词沉井（箱）施工工艺质量控制监理中图分类号：tu74文献标识码：a文章编号：1沉井与沉箱的施工工艺过程1.1沉井施工的基本程序沉井施工的工作内容包括沉井制作和沉井下沉两个主要部分。
根据不同的情况和条件，可采用分节制作一次下沉；也可以一次制作一次下沉；可制作与下沉交替进行。
沉井的施工程序可根据沉井的形状、平面尺寸、下沉深度、工程地质和水文地质情况、环境条件、设计要求、施工设备及施工单位的经验和习惯而定。
一般情况下单个沉井的施工程序分为：下沉前的准备工作、沉井下沉、接长井壁、沉井封底四个阶段。
（1）下沉前的准备工作沉井下沉前，先整平场地、沉井定位，然后开挖基坑(一般说开挖基坑可减少沉井下沉深度，比较经济)，搭施工平台，当需要降低地下水位时，尚需按降水深度打设井点。
为了避免在制作沉井时产生过大的沉降和不均匀沉降可在基坑中铺设一定厚度(不小于0.5m)的砂垫层，并在其上铺设垫木或混凝土垫层，而后制作第一节沉井。
（2）沉井下沉当沉井混凝土达到一定强度后(按设计要求)，方可开始抽拆垫木，挖土下沉。
如采用水力机械挖土下沉时，尚需安装水力机械设备和有关管道，以解决下沉挖除土方的水力运输条件。
沉井与沉箱施工工艺标准
沉井与沉箱施工工艺标准7.7.1 特点和适用范围7.7.1.1 沉井1 沉井是在地面或基坑上，先制作开口钢筋混凝土筒身，待筒身达到一定强度后，在井内挖土使土面逐渐降低，沉井筒身靠自重克服与土壁之间的摩阻力，不断下沉、就位的一种深基础或地下工程施工工艺。
2 沉井一般为钢筋混凝土制作，其平面形状有：圆形、方形、矩形、多边形和多孔形等，沉井的剖面，有圆筒形、锥形、阶梯形等。
为减少下沉摩阻力，井壁在刃脚外缘处常缩进20～30mm,有的沿高度设成台阶形，井壁表面常沿高度做成1/1000的坡度。
3 沉井的特点是：可在场地狭窄情况下施工较深（可达50余米，我国江阴长江公路大桥北锚碇基础采用的沉井长69m,宽51m,深58m）的地下工程，且对周围环境影响较小；可在地质、水文条件复杂地区施工；与大开挖相比，可减少挖、运和回填的土方量。
其缺点是施工工序较多；技术要求高、质量控制难度较大。
4沉井工艺一般适用于工业建筑的深坑（料坑、铁皮坑、翻斗机室等）、设备基础、水泵房、桥墩、顶管的工作竖井、深地下室、取水口等工程施工。
7.7.1.2 沉箱1 沉箱又称气压沉箱，沉箱的外形和构造与沉井相同，下沉工艺也与沉井基本类似。
只是在底节作成一个有顶盖的工作室，然后在顶盖板上装设井管及气闸，工人在工作室内挖土，使沉箱在自重作用下下沉。
当工作室进人水下时，通过气闸和气管打人压缩空气，把工作室的水排出，工作室仍能照常施工作业。
在不断挖土下沉的同时，箱顶也不断浇筑接高，直到沉至设计标高，然后，用混凝土封填工作室，并撤去气闸和井管。
2 沉箱的最大优点是：工作室内的水是由高压压缩空气自刃脚处排挤出，因此其下沉过程中能处理任何障碍物，并能直接鉴定和处理基底，基础质量可靠。
但早期的沉箱是完全靠人在工作室内工作，工作室内始终保持高压对施工人员身体有影响，且工效低。
因为在水中每加深l0m ，工作室内应需增加一个大气压力，才能将水排出。
而人体一般仅能承受3.5个大气压力，也就是一般只能在深度不超过35m 左右的水下进行工作。
水下基础施工方法
水下基础施工方法一、引言水下基础施工是指在水下环境中进行的土木工程施工活动，包括桥梁、海洋平台、水下管道等工程的基础施工。
由于水下环境的特殊性，水下基础施工相较于陆地施工更为复杂和困难。
本文将介绍几种常见的水下基础施工方法。
二、沉箱法沉箱法是一种常用的水下基础施工方法，适用于建设大型桥梁和海洋平台等工程。
施工过程中，先将沉箱运输至施工现场，并通过泵水或抽水的方式使沉箱下沉至设计位置。
然后，将沉箱内的水排除，使沉箱固定在水下基底上。
最后，在沉箱内部进行混凝土灌注，形成基础结构。
三、气压沉井法气压沉井法是一种适用于水下基础施工的先进方法。
施工过程中，先在水下打造一个密闭的工作空间，然后通过泵水的方式将水排除，形成气压环境。
工作人员可以在这个气压室内进行施工作业，如挖掘、打桩等。
气压沉井法适用于各种水下基础施工，特别适用于较深水区域的建设。
四、水下浇筑法水下浇筑法是一种适用于水下基础施工的常见方法。
施工过程中，首先将混凝土预制块或钢筋混凝土浇筑至水下基底上，然后利用水下潜水员在水下进行修整和密实，最终形成坚实的基础结构。
水下浇筑法适用于不需要进行大规模挖掘的水下基础施工，如海洋平台的基础施工。
五、桩基施工法桩基施工法是一种常用的水下基础施工方法，特别适用于水下桥梁和海洋平台等工程。
施工过程中，先将桩机或振动锤等设备安装至水下，并进行桩基的打桩作业。
打桩完成后，可以进行后续的桩帽施工，最终形成稳定的基础结构。
桩基施工法具有施工速度快、适用范围广等优点，广泛应用于水下基础施工中。
六、水下管道铺设法水下管道铺设法是一种适用于水下基础施工的常用方法，特别适用于海洋工程中的管道铺设。
施工过程中，先将管道运输至施工现场，并利用特殊设备将管道铺设在水下基底上。
铺设完成后，可以进行管道的连接和固定作业，最终形成完整的管道系统。
水下管道铺设法具有施工灵活、适用性强等优点，被广泛应用于水下基础施工中。
七、总结水下基础施工是一项复杂且具有挑战性的工作，需要采用合适的施工方法来保证施工质量和安全。
沉井与沉箱
沉井与沉箱沉井(箱)广泛应用于桥梁墩台基础、取水构筑物、污水泵站、地下工业厂房、大型设备基础、地下仓(油)库、人防掩蔽所、船坞首矿用竖井、地下车道与车站、地下构筑物的围壁和大型深埋基础等。
同时由于其施工方便，对邻近建筑物影响较小且内部空间可利用，越来越成为软土中地下建筑物的主要基础类型之一。
二、施工准备2．1技术准备1．施工区域的岩土勘察报告。
2．沉井(箱)的技术文件。
3．施工区域内地下管线、设施、障碍资料。
4．相邻建筑基础资料。
5.施工区域的测量资料。
6．施工组织设计。
2．2材料要求1．水泥：宜用p．o32．5级以上普通硅酸盐水泥或矿渣硅酸盐水泥。
使用前必须查明其品种、标号及出厂日期。
凡过期水泥、受潮或结块的水泥均不准使用。
2．砂：选用质地坚硬的中、粗砂，含泥量不大于3％，不得含有垃圾、泥块、草根等。
3．石子：应采用质地坚硬的碎石或卵石。
石子级配粒径以5mm～40mm组合为宜，最大粒径不宜大于50mm，含泥量不大于2％。
4．水：一般饮用水或洁净的天然水。
5．钢材：钢筋及钢材按设计选用，钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》等的规定抽取试件，做力学性能检验，其质量必须符合有关标准的规定。
6．外加剂：质量应符合国家现行技术标准要求，品种及掺量应根据施工需要通过试验确定。
7．粉煤灰：级别不应低于二级，掺量不宜大于20％；硅粉掺量不应大于3％，其他掺合料的掺量应通过试验确定。
2．3主要机具1．沉井制作机具设备包括模板、钢筋加工常规机具设备、混凝土搅拌机、自卸汽车、机动翻斗车、手推车、插入式振动器等。
2．沉井下沉机具设备包括15t履带式起重机、qt-15型塔式起重机，出土吊斗等。
3．排水机具设备包括离心式水泵或潜水电泵。
2．4作业条件1．在沉井施工地点已进行钻探，了解该处地质(包括土的力学指标、休止角、摩擦系数、地质构造、分层情况等)和地下水文情况以及地下埋设物、障碍物情况，绘制成地质削面图。
沉井与沉箱施工要求
沉井与沉箱施工要求
一、施工前准备：
1.要进行详细的勘察和设计，确定沉井与沉箱的位置、尺寸和深度等
参数。
2.根据施工现场的实际情况，选择适宜的沉井与沉箱施工方法和工艺。
3.确定沉井与沉箱施工的周围环境和地下管线等情况，做好相应的措
施和防护措施。
二、施工过程中的要求：
1.沉井与沉箱施工必须进行现场测量，并按照设计要求进行准确的定
位和控制。
2.施工现场必须有足够的光照，并且保持通风良好，同时要加强对现
场工人的安全教育和培训，确保施工安全。
3.施工过程中要注意与周围地下管线和建筑物的保持距离，预留足够
的安全距离。
4.施工现场必须有足够的排水设施和设备，保持现场的排水畅通。
5.沉井与沉箱的开挖过程必须进行水平度和垂直度的监测，不得超过
规定的偏差范围。
6.沉井与沉箱施工现场要定期进行检查和维护，确保施工质量和安全。
三、施工后的要求：
1.沉井与沉箱施工完成后，必须进行验收，检查施工质量和安全性。
2.沉井与沉箱施工后，必须进行适当的固结和加固，确保施工结构的稳定性和承载能力。
3.施工现场要及时清理，回填土方，保持现场的整洁和平整。
4.沉井与沉箱施工完成后，必须进行资料和档案的整理和归档，方便日后的检查和使用。
以上是对沉井与沉箱施工的要求的一些简要介绍，具体的沉井与沉箱施工要求还需要根据不同的工程类型和实际情况进行具体设计和规划。
在实际施工过程中，还需符合相关的国家标准和规范要求，以确保沉井与沉箱施工的质量和安全。
沉井施工工法
沉井施工工法在城市建设和基础设施建设中，沉井施工工法被广泛应用。
沉井施工是一种将各种管线、设备和结构物安装到地下的方法，通过在地面上预先挖掘一定深度的洞口，再将设备或结构物降入地下，最后填埋覆盖洞口，使设备或结构物完全隐藏于地下之中。
沉井施工工法的优点之一是能够充分利用有限的土地资源。
在城市中，土地的供应通常有限，而沉井施工通过将设备或结构物安装到地下，能够节约地面空间，使其它用途可以充分发挥。
例如，在建设地铁站时，为了不占用地面的交通流线，可以利用沉井施工将车站设施安装到地下，既满足了交通需求，又节约了地面空间。
沉井施工工法还能够提高城市的美观度。
通过将设备或结构物隐藏于地下，不仅可以减少城市的视觉污染，还能够使城市整体呈现出更加美观的风貌。
举例来说，在城市公园中，为了不破坏自然景观，可以采用沉井施工工法将路灯、喷泉等设备安装到地下，使公园的景观更加优美。
此外，沉井施工工法还具有施工工期短、施工影响小等优点。
相对于传统的地面施工方法，沉井施工方法能够缩短施工时间，提高施工效率。
同时，由于大部分工程都是在地下进行，对周围环境和居民生活的影响也大大减少。
但是，沉井施工工法也存在一定的挑战和难点。
首先，沉井施工涉及到地下工程，需要对地质情况进行详细的调查和分析，以确保施工的安全性和可行性。
其次，沉井施工还需要专业的施工队伍和先进的设备，以保证施工质量和效果。
最后，沉井施工还需要合理的规划和设计，充分考虑设备或结构物的功能和使用需求。
在实际的沉井施工中，还有一些常用的工法和技术。
其中包括深层沉井工法、岩石钻孔沉井工法、顶管法沉井工法等。
这些工法都有各自的特点和适用范围，施工单位需要根据具体情况选择合适的工法进行施工。
总的来说，沉井施工工法是一种应用广泛的城市建设技术，通过将设备或结构物安装到地下，能够充分利用有限的土地资源，提高城市的美观度，缩短施工工期。
尽管施工过程中存在一些难点和挑战，但通过合理的规划和设计，以及专业的施工队伍和设备，沉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沉井和沉箱工程施工工艺标第1章适用范围本工艺标准适用于工业与民用建筑中不稳定含水层粘性土砂土砂砾石等地基中的深坑地下室设备深基础等工程第2章材料准备1.水泥宜用32.5级或42.5级普通或矿渣硅酸盐水泥使用前必须查明其品种标号及出厂日期凡过期水泥受潮或结块的水泥不准使用2.细骨料选用质地坚硬的中粗砂含泥量不大于3% 不得含有垃圾泥块草根等3.粗骨料应采用质地坚硬碎石或卵石石子级配粒径以5 40mm 组合为宜最大粒径不宜大于50mm 含泥量不大于2%4.水一般饮用水或洁净的天然水5.钢材有出厂合格证和复试报告符合钢材技术指标的规定方可使用外加剂根据不同要求通过试验确定后应用第3章施工机具吊车双瓣抓斗水力吸泥机或空气吸泥机混凝土拌和机导管第4章施工操作工艺第1节沉井施工程序平整场地测量放线开挖基坑铺砂垫层和垫木或砌刃脚砖座沉井制作布设降水井点或挖排水沟集水井抽出垫木封底浇筑底板混凝土施工内隔墙梁板顶板及辅助设施第2节沉井的制作1. 制作顺序场地整平放线挖土3-4m深夯实基底抄平放线验线铺砂垫层垫木或挖刃脚土模安设刃脚铁件绑钢筋支刃脚井身模板浇筑混凝土养护拆模外围围槽灌砂抽出垫木或拆砖座2.地基处理和筑岛1)在松软地基上进行沉井制作应先对地基进行处理以防止由于地基不均匀下沉引起井身裂缝处理方法一般采用砂砂砾碎石灰土垫层用打夯机夯实或机械碾压等措施使密实2) 如沉井在浅水水深小于5m 地段下沉可填筑人工筑岛制作沉井岛面应高出施工期的最高水位0.5m 以上四周留出护道其宽度当有围堰时不得小于1.5m;无围堰时不得小于2.0m见图133-1 筑岛材料应用低压缩性的中砂粗砂砾石不得用粘性土细砂淤泥泥炭等也不宜采用大块石砾石如水流速度超过表133-1所列数值时须在边坡用草袋堆筑或用其他方法防护当水深在1.5m 流速在0.5m/s以内时亦可直接用土填筑而不设置围堰3.刃脚支设沉井制作下部刃脚的支设可视沉井重量施工荷载和地基承载力情况采用垫架法半垫架法砖垫座或土底模较大较重的沉井在较软弱地基上制作常采用垫架或半垫架法见图133-2 垫架的作用是:①使地基均匀承受沉井重量不使在混凝土浇筑过程中产生突然下沉导致刃脚裂缝而破坏垫架法施工②保持沉井位置不致倾斜便于调整③便于支撑和拆除模板采用支垫架法施工应计算一次浇筑高度使不超过地基的承载力直径或边长在8m以内的轻型沉井当土质较好时可采用砖垫座见图133-3沿周长分成.6-8段中间留20mm空隙以便拆除砖砌刃脚热座砌筑应保证刃脚设计要求的刃脚踏面宽度砖刃脚强度及底面宽度应能抵抗刃脚斜面混凝土的水平推力作用而保持稳定砖模内壁应用1:3水泥砂浆抹平重量较轻的小型沉井土质好时可采用砂垫层灰土垫层或在地基中挖槽作成土模见图133-4 其内壁用1:3 水泥砂浆抹平采用垫架或半垫架法先在刃脚处铺设砂垫层再在其上铺承垫木和垫架垫木常用16 22cm 枕木垫架数量根据第一节沉井的重量和地基或砂垫层的容许承载力计算确定间距一般为0.5-1.0m 垫架铺设应对称一般先设8组定位垫架每组由2-3个垫架组成矩形沉井常设4组定位垫架其位置在长边两0.15L L为长边边长在其中间支设一般垫架垫架应垂直井壁铺设圆形沉井沿沉井刃脚圆弧部分对准圆心铺设在垫木上支设刃脚井壁模板铺设垫木应使顶面保持在同一水平面上用水准仪找平使高差在10mm以内并在垫木间用砂填实垫木中心线应与刃脚中心线重合垫木埋深为其厚度的一半在垫架内外设排水沟当地基承载力较低经计算垫架需用量较多铺设过密应在垫木下设砂垫层加固以减少垫架数量将沉井的重量扩散到更大面积上避免制作中发生不均匀沉降同时可减少垫架数量使易于找平便于铺设垫木和抽除第3节井壁制作1.制作方式沉井制作方式一般有在修建构筑物地面上制作适用于地下水位高和净空允许的情况人工筑岛制作适于在浅水中制作在基坑中制作适于地下水位低净空不高的情况可减少下沉深度摩阻力及作业面高度可根据不同情况采用使用较多的是在基坑中制作采取在基坑中制作基坑应比沉井宽2-3m 四周设排水沟集水井使地下水位降至比基坑底面低0.5m 挖出之土方在周围筑提挡水要求护堤宽不少于2m 如图133-5所示按施工流程又有一次制作一次下沉分节制作一次下沉或分次制作制作与下沉交替进行等方式但后者往返交替较费工时可根据不同情况和条件采用通常如沉井过高常常不够稳定下沉时易倾斜一般高度大于12cm时宜分节制作在沉井下沉过程中或在井筒下沉各个阶段间歇时间继续加高井筒在土质松软和筑岛上下沉时其第一节应不超过0.8B B 沉井宽度其他各节应尽量放高以利下沉并可缩短作业时间2.模板支设井壁模板采用钢组合式定型模板或木定型模板组装而成采用木模时外模靠混凝土一面刨光并涂脱模剂两度沉井支模可先支井体内模一次支到比施工缝略高100mm 处竖缝处用90 90mm 方木支撑在内部脚手架上外模亦一次支到施工缝略高100mm处竖缝处用90～ 900mm 方木支撑在内部脚手架上外横亦一次支到施工缝略高100mm 处竖缝亦用木方或脚手钢管杆和_6mm 拉紧螺栓固定间距600mm 有防渗要求的在螺栓中间设止水板圆形沉井每隔1.8mm设一道_0mm 钢丝绳箍紧同时再设适当斜支撑支顶于基坑壁及外部脚手架上在外模每隔1.5m水平方向设一300～600mm浇灌口沿高度方向在距刃脚底部1.5m处亦应设置一道在上下节水平缝处设企口缝或钢板止水带模板间缝隙括腻子模板与已浇筑混凝土接触处垫50mm宽泡沫塑料带防止漏浆第一节沉井筒壁应按设计尺寸周边加大10-15mm 第二节相应缩小一些以减少下沉摩阻力当沉井内有隔墙与井壁同时浇筑时隔墙比刃脚高施工时需在隔墙下立排架或用土砂堤支设底模见图133-6 对高度15mm以上的大型沉井亦可采用滑模方法制作3.钢筋绑扎沉井钢筋可用吊车垂直吊装就位用人工绑扎或在沉井近旁预先绑扎钢筋骨架或网片用吊车进行大块安装竖筋可一次绑好水平筋分段绑扎与前一节井壁连接处伸出的插筋采用焊接连接方法接头错开1/4 以保证钢筋位置和保护层正确内外钢筋之间要加设_4mm 钢筋铁码每1.5m 不少于一个钢筋用挂线法控制垂直度用水平仪测量并控制水平度用木卡尺控制间距用水泥砂浆垫块控制保护层沉井内隔墙可采取与井壁同时浇筑或在井壁与内隔墙连接部位预留插筋下沉完后再施工隔墙3.混凝土浇筑沉井混凝土浇筑可采取以下几种方式①沿沉井周围搭设脚手平台用15m皮带运输机将混凝土送到脚手平台上用手推车沿沉井通过串桶分布均匀地浇灌②用翻斗汽车运送混凝土塔式或履带式起重机吊混凝土振动吊斗通过漏斗串桶沿井壁作均匀浇灌③在沉井上部搭设脚手平台用1t 机动翻斗车运送混凝土直接沿井壁均匀浇灌④用混凝土运输搅拌车运送混凝土混凝土泵车沿沉井周围进行分布均匀浇灌每层厚500mm4. 浇灌混凝土应注意以下事项①应将沉井分成若干段同时对称均匀分层浇灌每层厚30cm 以免造成地基不均匀下沉或产生倾斜②混凝土应一次连续浇灌完成第一节混凝土强度达到70%始可浇灌第二节③井壁有抗渗要求时上下节井壁的接缝应设置凸形水平缝接缝处凿毛并冲洗处理后再继续浇灌下一节并在浇灌前先浇一层减半石子混凝土④前一节下沉应为后一节混凝土浇灌工作预留0.5-1.0m高度以便操作⑤混凝土可采用自然养护为加快拆模下沉冬季可在混凝土中掺加抗冻早强剂或用防雨帆布悬挂于模板外侧使之成密闭气罩通蒸汽加热养护第4节沉井下沉1. 下沉准备工作与验算下沉前应进行结构外观检查检查混凝土强度及抗渗等级并根据勘测报告计算极限承载力计算沉井下沉的分段摩阻力及分段的下沉系数作为判断每个阶段可否下沉是否会出现突沉以及确定下沉方法及采取措施的依据当沉井高度不大时应尽量采取一次制作下沉以简化施工程序缩短作业时间当沉井高度和重量都大重心高如地基处理不好操作控制不严在下沉前很容易产生倾斜宜采取分节制作每节制作高度的确定应保证地基及其自身稳定性并有适当重量使其顺利下沉一般每节高度以7 8m 为宜在拟定高度后应验算下沉系数下沉系数通常为1.15-1.25 以上以保证顺利下沉当不能满足要求时可采取在基坑中制作减少下沉深度或在井壁顶部堆放钢铁砂石等材料增加附加荷重或在井壁与土壁间注入触变泥浆以减少下沉的摩阻力等措施当下沉系数较大可沿井壁外周凹填相应的土方增大总摩擦力沉井下沉应具有一定强度第一节混凝土或砌体砂浆达到设计强度的100% 其上各节达到70%以后方可开始下沉2. 垫架排架的拆除垫架的拆除对大型沉井混凝土应达到设计强度的100% 小型沉井达到70%始可拆除抽除刃脚下的垫架垫木或砖垫座应分区分组依次对称同步地进行抽除次序圆形沉井为先抽一般承垫架后拆除定位垫架矩形沉井先抽内隔墙下垫架然后分组对称地抽除外墙两短边下的垫架再后抽除长边下一般垫架最后同时抽除定位垫架抽除方法是将垫木底部的上挖去利用绞磨或推土机拖拉机将相对垫木抽出每抽出一根垫木后刃脚下应立即用砂卵石或砾砂填实在刃脚内外侧应填筑成适当高度小土堤并分层夯实使下沉重量传给垫层抽除时要加强观测注意下沉是否均匀隔墙木排架拆除后的空穴部分用草袋装砂回填3.壁孔洞处理沉井壁中有时预留有与地下廊道地沟管道进水窗等连接的孔为避免下沉时泥土和地下水大量涌人井内影响施工操作对较大孔洞还会造成沉井每边重量不等影响重心偏移使沉井易产生倾斜在下沉前必须进行处理对较大孔洞在制作时可在洞口预埋钢框螺栓用钢板方木封闭中填与空洞混凝土重量相等的砂石或铁块配重对进水窗则采取一次做好内侧用钢板封闭沉井封底后拆除封闭钢板挡木等4.沉方案的选择沉井下沉有排水下沉和不排水下沉两种方案前者适用于渗水量不大每1㎡不大于1m³ /min 稳定的粘性土如粘土粉质粘土以及各种岩质土或在砂砾层中渗水量虽很大但排水并不困难时使用后者适用于严重的流砂地层中和渗水量大的砂砾层中使用以及地下水无法排除或大量排水会影响附近建筑物的安全和生产的情况一般宜尽可能地采用排水法施工因它在沉井内易于施工遇障碍物易于处理可投入较多的劳力效率高进度快下沉易于控制平衡技术和设备比较简单第5节沉井封底当沉井下沉到距设计标高0.1m, 时应停止井内挖土和抽水使其靠自重下沉至设计或接近设计标高再经2 3d下沉稳定或经观测在8h 内累计下沉量不大于10mm时即可进行沉井封底封底方法有以下两种1）排水封底（即干封底）方法是将新老混凝土接触面冲刷干净或打毛对井底进行修使之成锅底形由刃脚向中心挖放射形排水沟填以卵石作成滤水暗沟在中部设2-3个集水井深1-2m 井间用盲沟相互连通插600-800mm四周带孔眼的钢管或混凝土管或钢筋笼外缠绕12号铁丝间隙1mm, 外包二层尼龙窗纱四周填以卵石使井底的水流汇集在井中用潜水电泵排出见图1-7 保持地下水位低于基底面0.5m 以下封底一般铺一层150-500, 厚碎石或卵石层再在其上浇一层厚约0.5-1.5m, 的混凝土垫层在刃脚下切实填严振捣密实以保证沉井的最后稳定达到50%设计强度后在垫层上绑钢筋两端伸人刃脚或凹槽内浇灌上层底板混凝土封底混凝土与老混凝土接触面应冲刷干净浇筑应在整个沉井面积上分层同时不间断地进行由四周向中央推进每层厚30-50cm 并用振捣器捣实当井内有隔墙时应前后左右对称地逐孔浇筑混凝土采用自然养护养护期间应继续抽水待底板混凝土强度达到70%后对集水井逐个停止抽水逐个封堵封堵方法是将滤水井中水抽干在套管内迅速用干硬性的高强度混凝土进行堵塞并捣实然后上法兰盘用螺栓拧紧或四周焊接封闭上部用混凝土垫实捣平2）不排水封底即水下封底当井底涌水量很大或出现流砂现象时沉井应在水下进行封底待沉井基本稳定后将井底浮泥清除干净新老混凝土接触面用水针冲刷净并抛毛石铺碎石垫层封底水下混凝土采用提升导管法灌注见图133-8 灌筑方法要求参见灌注桩待水下封底混凝土达到所需强度后一般养护7-14d 方可从沉井内抽水检查封底情况进行检漏补修按排水封底方法施工上部钢筋混凝土底板第5章质量标准第1节沉井制作1.检查内容刃脚支设及井壁制作2. 质量控制1) 刃脚支设①采用承垫木方法制作沉井时砂垫层铺筑厚度应根据扩散沉井重量的要求由计算确定并应便于抽出承垫木刃脚下的承垫木数量尺寸及间距应由计算确定承垫木铺设应牢固对称并应使顶面保持在同一水平面上②直径或边长在8m 以内的较轻沉井当土质较好时可采用砖垫层重量较轻的小型沉井土质好时可采用砂垫层灰土垫层或在地基中挖槽做成土模其表面用1:3水泥砂浆抹平以保证成型后的刃脚表面平滑2)井壁制作①在基坑中制作时基坑应比沉井宽2-3m 四周设排水沟集水井使地下水位降至基坑底面下0.5m 同时要防止地表水向基坑流入以免土体滑坡或坍方②沉井过高常常不够稳定下沉时易倾斜一般高度大于12m 时宜分节制作待第一节混凝土达到设计强度70%后方可浇筑其上一节混凝土③沉井接高的各节竖向中心线应与前一节的中心线重合或平行④沉井钢筋可用吊车垂直吊装就位用人工绑扎或焊接连接接头错开1/4⑤沉井混凝土浇捣应分成若干段同时对称均匀分层浇灌每层厚度30cm 以免造成地基不均匀下沉或产生倾斜沉井有抗渗要求时上下节井体的接缝应设置水平凸缝接缝处凿毛洗净再浇灌上一节混凝土井体上的各类穿墙管件及固定模板的对穿螺栓等应采取抗渗措施第2节沉井下沉1. 检查内容沉井强度承垫木拆除井壁孔洞处理标高与轴线2. 质量控制1）沉井强度下沉时的混凝土应具有一定强度第一节混凝土达到设计强度的100%其上各节达到70%以后方可开始下沉2）承垫木拆除大型沉井混凝土应达到设计强度的100% 小型沉井达到70%始可拆除垫架拆除后即用砂或砾砂填实同时要加强观测注意下沉是否均匀3）井壁孔洞处理沉井壁有预留地下廊道地沟管道进水窗等孔洞为避免下沉时泥土和地下水涌入在下沉前应先进行处理4）标高与轴线①挖土下沉时应分层每层挖土厚0.4-0.5m 均匀对称地进行在刃脚处留1-1.5m台阶然后再沿沉井壁每2-3m一段向刃脚方向逐层全面对称均匀削薄土层每次削5-10cm 当土层经不住刃脚的挤压而破裂下沉至稳住再从沉井中间开始逐渐向四周每层挖土厚40-50cm 如此反复操作使沉井均匀竖直下沉并防止有过大的倾斜一般情况不应从刃脚踏面下挖土②由数个井孔组成的沉井为使其下沉均匀挖土时各井孔土面高差不应超过1m③在软土层中以排水法下沉沉井当沉至距设计2m时对下沉与挖土情况应加强观测如沉井尚不断自沉时则应向井内灌水或采取其他使沉井稳定的措施④沉井下沉过程中每班至少测量两次如有倾斜位移应及时纠正沉井位置标高的控制是在沉井外部地面及井壁顶部四面设置纵十字中心线水准基点以控制位置和标高沉井垂直度的控制是在井筒内按4或8份标出垂直轴线各吊线锤一个对准下部板进行控制挖土时随时观测垂直度当线锤离墨线达50mm 或四面标高不一致时即应纠正沉井下沉的控制系在井壁上两侧用白铅油画出标尺用水平尺或水准仪来观测沉降使偏差控制在允许范围以内第3节沉井封底1). 检查内容沉降封底条件混凝土配合比2). 质量控制a. 沉井下沉至设计标高应进行继续沉降观测在8h内下沉量不大于10mm 时方可封底b. 封底规定干封底时：①沉井基底土面应全部挖至设计标高②井内积水应尽量排干③混凝土凿毛处应洗刷干净④浇筑混凝土时应防止沉井不均匀下沉在软土层中封底宜分格对称进行⑤在封底和底板混凝土未达到设计强度以前应从封底以下的集水井中不间断地抽水停止抽水时应考虑沉井的抗浮稳定性采用导管法进行水下混凝土封底时：①基底为软土层时应尽可能将井底浮泥清除干净并铺碎石垫层基底为岩基时把积物及风化岩块尽量清除干净②混凝土凿毛处应洗刷干净③水下封底混凝土应一次浇捣完当井内有间隔墙底梁或混凝土供应受到限制时应预先隔断分格浇筑④水下混凝土面平均上升速度不应小于0.25m/h 坡度不应小于1:5⑤浇筑前导管中应设置球塞与隔水浇筑时导管插入混凝土的深度不小于1m⑥水下混凝土达到设计强度后方可从井内抽水c. 混凝土的配合比①在选择配合比时试配强度应比设计强度提高15 20%②水灰比不宜大于0.6③有良好的和易性坍落度应为16-22cm 在灌筑初期为使导管下端形成混凝土堆坍落度宜14-16cm④水泥用量一般为350-400kg/m³ 砂率一般为45 50%第4节沉箱1.沉箱沉放到水下基床应校核中心线其平面位置和压载核算符合要求后方可排出作业室内的水2.如沉箱自重小于下沉阻力采取降压强制下沉沉箱内压力的降低值不得超过其原有工作压力的50% 每次强制下沉量不得超过50cm3.沉箱下沉到设计标高后应按要求填筑作业室并采取压浆方式填实顶板与填筑物之间的缝隙4.质量检验标准第6章成品保护1)钢筋笼在吊放入时不得碰伤槽壁2)钢筋笼入内之后应在4 小时内灌注砼在灌注过程中应固定导管位置并采取措施防止泥浆污染.3)施工过程中应注意保护现场的轴线和高程桩第7章安全和环境1)施工时做好机械噪音的防护同时做好排污水的沉淀处理2)施工时做好基坑周围临边的防护第8章注意事项1)井壁有抗渗要求时上下节井壁的接缝应设置凸形水平缝2)8混凝土应一次连续浇筑完成第一节混凝土强度达到70 始可浇第二节3)应将混凝土对称分层浇注每厚30 ㎝以免造成地基不均匀下沉或产生斜第9章质量记录本工程应具备以下质量记录1)沉井构造图2)钢筋水泥合格证和复试报告3)混凝土配比单4)混凝土浇灌记录5)沉井沉设记录。
