《画法几何及工程制图习题解答》第四章 1.组合体视图的画法
画法几何及工程制图组合体视图课件
02
组合体的三视图
主视图的选择
01
02
03
投影方向
主视图是物体主要方向的 投影，应选择能反映组合 体主要特征的方向作为投 影方向。
可见性
确保主视图中的轮廓和线 条清晰可见，避免过多的 虚线或省略部分轮廓。
方位关系
主视图应反映组合体的方 位关系，如上下、左右、 前后位置。
左视图的选择
投影方向
组合体的投影特性包括实形性、积聚性和类 似性。
详细描述
实形性是指当组合体的某个面与投影面平行 时，该面的投影能反映其实际形状和大小。 积聚性是指当组合体的某个面与投影面垂直 时，该面的投影积聚成一条线。类似性是指 当组合体的某个面与投影面倾斜时，该面的 投影为类似形状。这些特性在工程制图中非 常重要，有助于正确理解和绘制组合体的视
尺寸的分类与标注方法
定形尺寸
确定组合体中各组成部分的形状和大小的尺寸。
定位尺寸
确定组合体中各组成部分之间相对位置的尺寸。
总体尺寸
标注组合体的总长、总宽、总高的尺寸。
尺寸标注方法
在图纸上用细实线将尺寸数值和方向标出，并尽量标注在视图轮廓线外面。
尺寸标注的注意事项
避免重复标注
同一尺寸应只标注一次，避免重复标注。
画法几何及工程制图组合体视图 课件
• 组合体的基本概念 • 组合体的三视图 • 组合体的尺寸标注 • 组合体的绘制方法 • 组合体的读图方法 • 组合体的实际应用
01
组合体的基本概念
组合体的定义
总结词
由两个或两个以上的基本几何体组合而成的立体。
详细描述
组合体是由两个或两个以上的基本几何体（如长方体、圆柱体、圆锥体等）通 过叠加、切割或挖切等方式组合而成的立体。这些基本几何体称为原始体。
画法几何及机械制图(第2版)课件：看组合体视图的方法
四、已知两视图求画第三视图
• 例5 已知组合体的主、俯视图，求左视图。 • 形体分析。
(b) 分线框、对投影
22
四、已知两视图求画第三视图
• 例5 已知组合体的主、俯视图，求左视图。 • 形体分析。
(e)画出基体Ⅰ左视图 (f)画出切去形体Ⅱ的交线 (g)画出切去形体Ⅲ的交线 (h)检查、描深
24
例6: 解答
① 主视图为正方形的物体有多种形状。 ② 主视图为正方形、俯视图为圆的物体一定是圆柱。 ③ 左视图为三角形，是圆柱被前后两平面截切后形成的。 ④ 结果
25
思考题
• 根据所给图形，想象立体的形状。
26
思考题答案
• 根据所给图形，想象立体的形状。
27
谢谢 再见！
28
由表面间的虚实线判别前后位置关系
12
二、 看图的基本要点
5．注意视图中反映形体间连接关系的图线 • 根据各形体间连接关系的图线（交线、切线、实线、细虚 线），可判断两形体表面之间的关系。
由表面间的交线、切线判别形体形状
13
三、看组合体的方法与步骤
看图的方法与画图的方法类似，也是以形体分析法为主，辅以线面分析法。看图时， 依然本着“先主体后细节、先特征后其他”的原则，依次看出各形体的形状、截切面 的位置，再全面考虑它们之间的相对位置，从而想象出组合体的整体形状。
1．形体分析法一般从反映组合体形状特征的主视图入手，根据视图的特点将组合体分
成若干部分，根据投影关系，对照其他视图，想象出各个部分的形状，再分析各个形体之间的 组合方式与相对位置关系，正确地得出组合体的形状。具体看组合体三视图的方法与步骤如下： （1）分线框，对投影。一般情况下一个线框对应一个形体，按“主、俯视图长对正，主、左 视图高平齐，俯、左视图宽相等”的投影关系，找出各个线框在其他视图上的对应位置。（2） 按投影，想形体。按照每个线框在三视图中的位置和形状，用拉伸、旋转或切割的方法想象出 各形体的形状。（3）综合起来想整体。依照主、俯、左三视图所反映的上下、左右、前后位 置关系，分析出各形体之间的相对位置，综合想象出整个组合体的形状。
工程制图第四章习题答案
答案
第26页
第四章 组合体三视图及尺寸注法
4-3阅读和绘制组合体三视图
5. 看懂组合体两个视图，补画出第三视图。
答案
第26页
第四章 组合体三视图及尺寸注法
4-3阅读和绘制组合体三视图
6. 看懂组合体两个视图，补画出第三视图。
答案
第26页
第四章 组合体三视图及尺寸注法
4-4组合体三视图的尺寸标注
4-3阅读和绘制组合体三视图
1. 根据给出的两个视图，想出空间形状，补画第三 视图。
答案
1
3
2
3 1
2
1 3
2
第25页
3 1
第四章 组合体三视图及尺寸注法 4-3阅读和绘制组合体三视图
2. 根据给出的两个视图，想出空间形状，补画第三 答案 视图。
第25页
第四章 组合体三视图及尺寸注法
4-3阅读和绘制组合体三视图
2.
答案
第21页
第四章 组合体三视图及尺寸注法
4-1 根据轴测图完成组合体三视图
3.
答案
第21页
第四章 组合体三视图及尺寸注法
4-1 根据轴测图完成组合体三视图
4.
答案
第21页
第四章 组合体三视图及尺寸注法
4-1 根据轴测图完成组合体三视图
5.
答案
第21页
第四章 组合体三视图及尺寸注法
4-1 根据轴测图完成组合体三视图
1. 看懂组合体两个视图，补画出第三视图。
答案
第26页
第四章 组合体三视图及尺寸注法 4-3阅读和绘制组合体三视图
2. 看懂组合体两个视图，补画出第三视图。
第26页
4-3阅读第和四绘章制组组合合体体三三视视图图及尺寸注法
工程制图第四章习题集答案解析
某
41 / 49
（1）
（2）
42 / 49
（3）
（4）
第四章 组合体的投影与构型设计 4-24、根据组合体的两投影画出第三投影，并徒手画出其轴测图。
班级
94
学号
某
43 / 49
（1）
（2）
44 / 49
（3）
（4）
第四章 组合体的投影与构型设计 4-25、根据组合体的两投影画出第三投影，并徒手画出其轴测图。
第四章 组合体的投影与构型设计
班级
77
学号
某
14 / 49
4-7、根据所给的正面投影进行组合体多种构型设计，画出水平面图和左侧立面图。
15 / 49
第四章 组合体的投影与构型设计
班级
4-8、根据所给的水平投影进行组合体多种构型设计，画出正面投影，并在下方徒手画出轴测图。
78
学号
某
16 / 49
17 / 49
（5） （6）
7 / 49
第四章 组合体的投影与构型设计 4-3、看懂立体图，找出相应的投影图，标出。
班级
学号
73 某
3
2
5
8 / 49
6
第四章 组合体的投影与构型设计 4-4、看懂立体图，找出相应的投影图，标出，并画出第三视图。
1
4
班级
学号
74 某
9 / 49
（1）
（2）
（3）
（4）
10 / 49
某
32 / 49
（3）
Hale Waihona Puke （4）第四章 组合体的投影与构型设计 4-18、补全下列组合体三视图中所缺的线。
班级
《画法几何及工程制图制图》答案王兰美主编课件
Z
c′
a′
c″ a″
m′
m″
b′ X
b
b″ d′ d″ Yw
d
c
m
a Yh
《画法几何及工程制图制图》答案王兰美主编
P21-1 典型错误分析-类型一：
Z
c′
a′
该直线水平
m′
投影不过原点。
b′ X
d′
Yw
b
d
c
m
a Yh
《画法几何及工程制图制图》答案王兰美主编
P21-1 典型错误分析-类型二：
Z
c′
P19-3:已知AB的β=30°,根据投影图,完成其两面投影。
Z
a′
a″
b′ X
b
b″ Yw
60°
a Yh
《画法几何及工程制图制图》答案王兰美主编
P19-3 典型错误分析-类型一：
a′ Z
一般位置直
β
线不反映对投影
面的倾角大小。
b′ X
Yw
b
60° a
Yh
《画法几何及工程制图制图》答案王兰美主编
P19-3 典型错误分析-类型二：
a′ Z
直线的实长与
水平投影的夹角是α，
不是β。
b′ X
Yw
b
60° βa
Yh
《画法几何及工程制图制图》答案王兰美主编
P19-4: 过M作长度为23的侧平线MN与AB相交。
Z
m′
m″
a′
b′ a″
b″
X
Yw
Yh
《画法几何及工程制图制图》答案王兰美主编
P19-4: 过M作长度为23的侧平线MN与AB相交。
Z
工程制图答案西交大第四章 1.组合体视图的画法

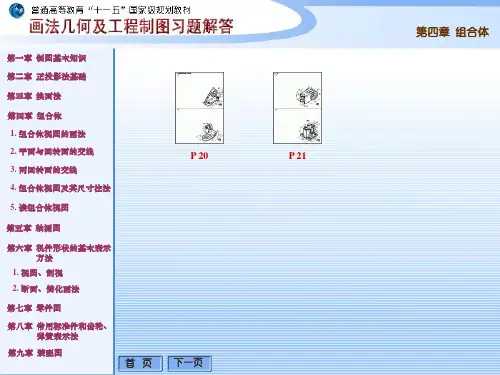

第四章 组合体第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线P 20P 213. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图首 页下一页组合体视图的画法第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-1（1）4-1（2）下页题答 案P20组合体视图的画法第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-1（1）4-1（2）题 目下页题返 回P20组合体视图的画法第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页 下页题4-1（2）题 目答 案P20组合体视图的画法第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-1（1）下页题题 目答 案P20组合体视图的画法第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-1（3）4-1（4）上页题答 案P21组合体视图的画法第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-1（3）4-1（4）题 目返 回P21组合体视图的画法第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页 上页题4-1（4）题 目答 案P21组合体视图的画法第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线3. 两回转面的交线4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图模 型 首 页4-1（3）上页题题 目答 案P21。
画法几何及工程制图习题集答案第四版
画法几何及工程制图习题集答案第四版【篇一：“画法几何及工程制图”复习题(含答案)】txt>“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。
土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。
作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。
本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。
复习重点：第1章制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。
第2章投影法和点的多面正投影1. 掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2. 掌握二面投影图和三面投影图的投影规律3. 掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1. 掌握基本平面立体的三面投影图的投影特性2. 掌握立体上直线的投影特性3. 掌握立体上平面的投影特性4. 掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1. 掌握基本平面体的叠加、切割、交接2. 掌握平面立体的尺寸标注方法3. 掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1. 了解曲线的形成与分类2. 掌握圆的投影的画法，了解圆柱螺旋线投影的画法3. 了解曲面的形成、分类4. 掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5. 掌握基本曲面立体（圆柱、圆锥）的投影特性6. 掌握平面与曲面体或曲表面相交的投影画法7. 了解两曲面体或曲表面相交的投影画法8. 掌握圆柱与圆锥的轴测图画法第6章组合体1. 学会使用形体分析法对组合体的形成进行分析2. 掌握根据实物绘制组合体的三视图的方法3. 掌握组合体的尺寸注法4. 掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5. 掌握组合体轴测图的画法第7章图样画法1. 掌握六个基本视图的画法2. 掌握剖视图的表达方法3. 掌握断面图的表达方法4. 掌握在组合体轴测图中进行剖切的画法5. 了解常用的简化画法6. 了解第三角画法的概念第12章钢筋混凝土结构图（了解基本概念）1. 了解钢筋混凝土结构的基本知识2. 掌握钢筋混凝土结构的图示方法3. 掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图（了解了解基本概念）1. 了解房屋的组成和各部分的作用，了解房屋的一般设计方法2. 了解房屋施工图的分类及有关规定3. 了解房屋总平面图的绘制方法4. 掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5. 了解建筑详图的绘制方法第14章桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。
《画法几何及机械制图习题集》参考答案
44
高校教育模精型品PP答T 案 目录 上页 下页 退出 55
45
高校教育模精型品PP答T 案 目录 上页 下页 退出 56
46
模型
模型
模型
高校教育精品PP答T 案 目录 上页 下页 退出 57
47
高校教育模精型品PP答T 案 目录 上页 下页 退出 58
48
高校教育模精型品PP答T 案 目录 上页 下页 退出 59
高校教育精品PPT
目录 10
第九章
76 77 78 79 80
81 82 83 84 85
86 87 88 89 90
91 92 93 94 95 96
高校教育精品PPT
目录 11
1
高校教育精品PP答T 案 目录 上页 下页 退出 12
2
高校教育精品PP答T 案 目录 上页 下页 退出 13
3
高等学校教材
《画法几何及机械制图习题集》 参考答案
李立慧 覃群 主编
高校教育精品PPT
1
目录
第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章
制图基本知识 点、直线、平面的投影 基本体及立体表面交线 组合体 轴测图 机件常用表达方法 标准件和常用件 零件图 装配图
高校教育精品PPT
24
模型
模型
高校教育精品PP答T 案 目录 上页 下页 退出 35
25
高校教育模精型品PP答T 案 目录 上页 下页 退出 36
26
高校教育模精型品PP答T 案 目录 上页 下页 退出 37
27
高校教育精品PP答T 案 目录 上页 下页 退出 38
28
高校教育模精型品PP答T 案 目录 上页 下页 退出 39
(培训课件)画法几何与工程制图习题集答案
THANK YOU
感谢聆听
02
画法几何基础知识
点、直线和平面的投影
80%
点的投影
点在投影面上的位置由其坐标确 定，投影方法包括中心投影和平 行投影。
100%
直线的投影
直线在投影面上的投影通常是一 条直线段，其位置和长度由直线 的两个端点确定。
80%
平面的投影
平面在投影面上的投影是一个平 面图形，其形状和大小由原平面 与投影面的相对位置决定。
立体在投影面上的投影是一个平面图 形，其形状和大小由原立体与投影面 的相对位置决定。
表面交线的投影
截交线和相贯线的投影
截交线和相贯线是立体被平面或曲面截切后 产生的交线，它们在投影面上的投影形状和 位置取决于截切平面或曲面与立体的相对位 置。
立体表面交线在投影面上的投影是一 条曲线或直线段，其形状和位置由交 线与投影面的相对位置决定。
05
学习方法与技巧分享
如何提高空间想象能力
多看立体图形
经常观察和研究各种立体图形，包括简单的几何体和复杂 的组合体，从多个角度观察它们，逐渐培养对三维形状的 感觉。
动手制作模型
通过亲手制作立体模型，可以更加直观地理解三维形状的 结构和特点，提高空间想象能力。
利用计算机辅助设计软件
学习使用计算机辅助设计软件，如AutoCAD、 SolidWorks等，可以方便地创建、修改和观察三维模型， 加深对空间形状的理解。
如何应对考试中的难题
保持冷静
遇到难题时，不要惊慌失措， 要保持冷静和自信，相信自己
能够解决问题。
仔细审题
认真阅读题目，理解题意和要 求，避免因为误解题目而浪费 时间和精力。
尝试多种方法
如果一种方法无法解决问题，可 以尝试其他方法，包括不同的解 题思路、公式或定理的应用等。
画法几何与土木工程制图习题集3.2组合体投影图的画法、尺寸标注
1）棱柱、棱锥。需标注出下底的长、宽边长或多边形的外接圆直径和高。 2）圆柱、圆锥。需标注出下底直径和高。 3）球。标注代号“S”及直径。
画法几何与土木工程制图
3.2.1 组合体投影图的画法
（4）画投影图的步骤 图形分析、投影方向选择和比例、图幅确定后，一般按以下步骤作图。 1）布图。确定各投影图的定位线或基准线在图纸上的具体位置。 2）画底稿线。用H或较硬的铅笔，按次序画出一个一个简单几何形体的三面投影。 3）检查与修改。画底稿图后，仔细检查，修改错误之处。 4）加深图线。检查无误后，用B或更软的铅笔加深图线。加深图线的顺序是从上至
画法几何与土木工程制图
图3-37 组合体尺寸标注
3.2 组合体投影图的画法、尺寸标注
画法几何与土木工程制图
画法几何与土木工程制图
s
3.2.2 组合体投影图的尺寸标注
图3-35 基本形体尺寸标注
画法几何与土木工程制图
3.2.2 组合体投影图的尺寸标注
（2）基本形体截口尺寸标注 带截口的基本形体除了标注形体本身的长宽高三个方向尺寸外，还应标注出截口的
定位尺寸，即：和某轴或某平面的关系，如图3-36所示
画法几何与土木工程制图
图 3-36 截口尺寸标注
3.2.2 组合体投影图的尺寸标注
（3）组合体尺寸标注 组合体尺寸标注要符合国家有关制图标准和规定，要求尺寸完整、清晰、正
确和相对集中。 1）尺寸分类 组合体（含建筑形体）的尺寸分为定位尺寸、定量尺寸和总尺寸三种。定位
尺寸，是确定各基本形体的相对位置关系；定量尺寸，是确定基本形体的大小； 总尺寸是确定组合体的总长、总宽和总高。
画法几何和工程制图—组合体画读图
[习题] 16-1
[习题] 16-2
[习题] 16-3
[习题] 16-5
三、截交线的概念
基本立体变形出现的新平面，可假想为是用平 面截切基本立体所得的。截平面与基本立体表面的 交线被称为截交线。 截交线是截平面与基本立体的共有线。
截平面
截断面 截交线
1.带有斜面组合体的画图
先将形体没有截切前的投影画出，再单独对斜面作图。
通常组合体的视图都是由封闭的线框组成。但是，当组合体 上邻接表面有相切时，非圆视图中有不封闭线框！
例题3
例题2 模型
形体叠加时相切的作图
两形体宽度相同时相切
两形体宽度不同时相切
Ⅰ Ⅱ
Ⅰ Ⅱ
[习题] 15-1
[习题] 15-2
[习题] 15-3
[习题] 15-4
[习题] 15-5
[习题] 15-6
画法几何与工程制图
第四章 组合体
大连理工大学 舒宏
第一节 形体分析法
第二节 画读组合体的方法
第三节 截交线的画法
第四节 相贯线的画法
第五节 组合体尺寸标注的方法
退出
各种立体
六棱柱
圆柱
拉伸体
回转体
叠加体
挖切体
截切体
§4-1 形体分析法
组合体是由若干基本体通过叠加（并集）、挖切（差集、交
集）的方式组合构成的形体。通过面接触、或公共实体连接才 能构成有效形体。
构形动画
并集
差集
交集
组合体分解的方案
运用形体分析法分解组合体时，分解过程不是唯一的。 但是从分解到组合的结果是唯一的。
组合体
方案一
方案二
（二）相邻表面连接关系
画法几何与土木工程制图习题集答案第4章习题集答案
2.判别平面与投影面的相对位置。
平面的投影——各种位置平面的投影
班级
姓名
成绩
1
3.过点、线作已知平面。
1．过点A作正垂面P,其α为30°.2）过AB作铅垂面△ABC.3)过点A作一般面△ABC. 4)过AB作一般面△ABC.
平面的投影——平面上的点和直线
班级
姓名
成绩
3
10.已知点A的两面投影，过点A作等腰三角形ABC的三面投影，该三角形为正垂面，α=30°，底边BC为正平线，长25mm,三角形的高为20mm.
12.已知一正方形ABCD的一边BC的H、V投影，另一边AB的V投影方向，补全此正方形的V、H投影。
11.已知一正方形ABCD的对角线AC，另一条对角线BD为H面平行线，作出该正方形的三面投影。
平面的投影——平面对投影面的倾角
班级
姓名
成绩
4
13.求平面ABC内点D的V、H投影，使点D比A点低20，
在A点前20。
14.求三角形对H面的倾角α。
15.求三角形对V面的倾角β。
16.求对H面倾角为α=60º的等腰三角形ABC，C点在V面上。
平面的投影——平面对投影面的倾角
班级
姓名
成绩
5
4.过已知直线作平面图形。
1）作等边△ABC∥H面。2）以AB为对角线的平面上。
平面的投影——平面上的点和直线
班级
姓名
成绩
2
6.求平面内点的另一投影。
7.求平面ABC内直线EF的H面投影。
8.求平面ABCD上三角形EFG的H面投影。
9.补全平面五边形的H面投影。
