定子串电阻12
电机控制线路图大全
电机控制线路图大全Y-△（星三角）降压启动控制线路-接触器应用接线图Y-△降压启动适用于正常工作时定子绕组作三角形连接的电动机。
由于方法简便且经济，所以使用较普遍，但启动转矩只有全压启动的三分之…，故只适用于空载或轻载启动。
Y-△启动器有OX3-13、Qx3—30、、Qx3—55、QX3—125型等。
OX3后丽的数字系指额定电压为380V时，启动器可控制电动机的最大功率值(以kW计)。
OX3—13型Y-△自动启动器的控制线路如图11—11所示。
（）合上电源开关Qs后，按下启动按钮SB2，接触器KM和KMl线圈同时获电吸合，KM和KMl主触头闭合，电动机接成Y降压启动，与此同时，时间继电器KT的线圈同时获电，I星形—三角形降压起动控制线路星形——三角形降压起动控制线路星形——三角形（ Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。
Y —△起动只能用于正常运行时为△形接法的电动机。
１．按钮、接触器控制 Y —△降压起动控制线路图 2.19 （ a ）为按钮、接触器控制 Y —△降压起动控制线路。
线路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合， KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下 SB2 ， KM2 断电、 KM3 得电并自锁，电动机转换成三角形全压运行。
２．时间继电器控制 Y —△降压起动控制线路图 2.19 （ b ）为时间继电器自动控制 Y —△降压起动控制线路，电路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合，电动机星形起动，同时 KT 也得电，经延时后时间继电器 KT 常闭触头打开，使得 KM2 断电，常开触头闭合，使得 KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。
图2定子串电阻降压起动控制线路图2是定子串电阻降压起动控制线路。

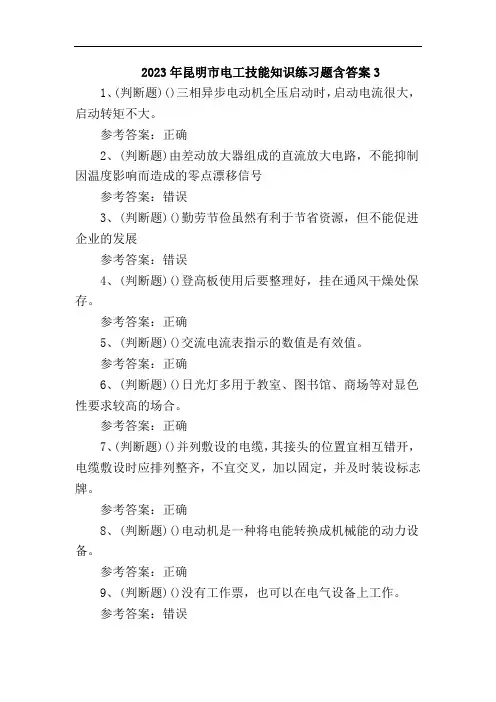

2023年昆明市电工技能知识练习题含答案3
2023年昆明市电工技能知识练习题含答案31、(判断题)()三相异步电动机全压启动时，启动电流很大，启动转矩不大。
参考答案：正确2、(判断题)由差动放大器组成的直流放大电路，不能抑制因温度影响而造成的零点漂移信号参考答案：错误3、(判断题)()勤劳节俭虽然有利于节省资源，但不能促进企业的发展参考答案：错误4、(判断题)()登高板使用后要整理好，挂在通风干燥处保存。
参考答案：正确5、(判断题)()交流电流表指示的数值是有效值。
参考答案：正确6、(判断题)()日光灯多用于教室、图书馆、商场等对显色性要求较高的场合。
参考答案：正确7、(判断题)()并列敷设的电缆，其接头的位置宜相互错开，电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。
参考答案：正确8、(判断题)()电动机是一种将电能转换成机械能的动力设备。
参考答案：正确9、(判断题)()没有工作票，也可以在电气设备上工作。
参考答案：错误10、(判断题)要缩短工时定额的辅助时间，只有把加工过程改为自动化参考答案：错误11、(判断题)电容滤波器会产生浪涌电流。
()参考答案：正确12、(判断题)()对电路中任一节点而言流入(或流出)该节点电流的代数和恒等于零。
参考答案：正确13、(判断题)()单相半波整流电路由一台变压器、两个二级管和负载组成。
参考答案：错误14、(判断题)()电力线路上的接地装置，引下线使用镀锌钢绞线，截面不大于25mm2。
参考答案：错误15、(判断题)()电场中某点到参考点之间的电压就是该点电位。
参考答案：正确16、(判断题)()单相整流电路的整流元件通常采用整流二极管，利用二极管的单向导电性。
参考答案：正确17、(判断题)()常用的电工辅料有线槽、导轨、开关、导线等参考答案：错误18、(判断题)()事业成功的人往往具有较高的职业道德。
参考答案：正确19、(判断题)()三相异步电动机具有结构简单、工作可靠、功率因数高、调速性能好等特点参考答案：错误20、(判断题)()电工所用的管材可分钢管和铜管两类。
《电机原理及拖动》交流部分习题答案要点
第五章 三相异步电动机原理5-1 什么是空间电角度，它与空间几何角度有什么关系？答：一个圆的空间几何角度（也称机械角度）是360度。
但从电磁的观点来说：电机转子在旋转时每经过一对磁极，其绕组感应的电量（如感应电动势）就相应地变化一个周期，因此，将一对磁极对应的空间几何角度定义为360度电角度。
空间电角度与电机的极对数P 有关，即：空间电角度=空间几何角度⨯P 。
例：一台6极异步电机（P=3），其转子转一周就经过3对磁极，转子绕组中感应电动势交变3个周期，即：空间电角度=360⨯3=1080度电角度。
5-2 绕组的短矩和分布为什么能消减高次谐波？ 答：短距系数：基波： ⎥⎦⎤⎢⎣⎡︒⋅=90sin τy k y 谐波：⎥⎦⎤⎢⎣⎡︒⋅⋅=90sin τννyk y 短距对于基波电动势的影响很小，但对于高次谐波的短距系数可能很小，甚至为零，因此，短距能有效地消减高次谐波。
分布系数：基波：⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛=2sin 2sin ααq q k p谐波：⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛=2sin 2sin νααννq q k p相临元件所夹空间电角度对基波来说是α，对于ν次谐波则为να，因此相临元件的ν次谐波电动势相位差很大，完全可能使相量和大为减小，甚至为零。
所以，分布能有效地消减高次谐波。
5-3 何谓相带，在三相电机绕组中为什么常采用600相带，而很少采用1200相带？ 答：按每相绕组在圆周上连续占有空间的电角度（俗称相带）分类：有120°相带、60°相带和30°相带等绕组。
通常三相交流电机采用 60°相带绕组。
在相同串联导体数下,60°相带绕组感应电动势约比120°相带绕组的感应电动势大 15％以上。
30°相带绕组虽然可以进一步提高绕组利用率，但由于其绕组制造复杂，而感应电动势提高不多，故仅用在一些有特殊要求的场合，例如用于高效率电动机中。
电气控制技术试卷及答案
电气控制技术题库三、判断：（每题2分）1、开关电器在所有电路都可直接接负载。
（X ）2、主令电器在自动控制系统中接入主回路。
（X ）3、刀开关安装时，手柄要向上装。
接线时，电源线接在上端，下端接用电器。
（√）4、熔断器在电路中既可作短路保护，又可作过载保护。
（X ）5、热继电器在电路中既可作短路保护，又可作过载保护。
（X ）6、接触器按主触点通过电流的种类分为直流和交流两种。
（√）7、继电器在任何电路中均可代替接触器使用。
（X ）8、电气原理图绘制中，不反映电器元件的大小。
（√）11、电气原理图设计中，应尽量减少电源的种类。
（√）12、电气原理图设计中，应尽量减少通电电器的数量。
（√）13、电气接线图中，同一电器元件的各部分不必画在一起。
（X ）14、热继电器和过电流继电器在起过载保护作用时可相互替代。
（X ）15、一台线圈额定电压为220V的交流接触器，在交流220V和直流220V的电源上均可使用。
（X ）16、检修电路时，电机不转而发出嗡嗡声，松开时，两相触点有火花，说明电机主电路一相断路。
（√）18、时间继电器之所以能够延时，是因为线圈可以通电晚一些。
（X ）19、熔断器的额定电流大于或等于熔体的额定电流。
（√）20、中间继电器实质上是电压继电器的一种，只是触点多少不同。
（√）21、分析控制电路最基本的方法是查线读图法。
（√）24、交流接触器通电后，如果铁芯吸合受阻，会导致线圈烧毁。
（√）25、低压断路器是开关电器，不具备过载、短路、失压保护。
（X ）27、热继电器的电流整定值是触点上流过的电流值。
（X ）29、正在运行的三相异步电动机突然一相断路，电动机会停下来。
（X ）30、在控制电路中，额定电压相同的线圈允许串联使用。
（X ）31、在正反转电路中，用复合按钮能够保证实现可靠联锁。
（√）33、低压断路器具有失压保护的功能。
（√）34、电压线圈并联在电源两端，匝数多，阻抗小，电流线圈串联在电路中，导线细，电流大。
电工五级试题与答案
电工五级试题与答案一、单选题（共80题，每题1分，共80分）1、电力拖动电气原理图的识读步骤的第一步是()。
A、看辅助电器B、看用电器C、看电气控制元件D、看电源正确答案：B2、用高压脉冲促使电缆故障点放电，产生放电声，用传感器在地面上接收这种放电声，从而测出故障点的精确位置，这种方法称为()。
A、探针法B、感应法C、声测法D、电流法正确答案：C3、下列说法中，不符合语言规范具体要求的是()。
A、多使用幽默语言，调节气氛B、语感自然，不呆板C、用尊称，不用忌语D、语速适中，不快不慢正确答案：A4、轴传动水平安装的电机，机组转轴由于自重，在垂直平面均有一挠度弯曲，为避免这一情况，正确的安装方法是()。
A、如果两相连机器的转轴安装水平，联轴器两接触面就会平行B、无论如何，只要使联轴器平面平行即可C、应使两端轴承比中间轴承低些，使联轴器平面平行D、应使两端轴承比中间轴承高些，使联轴器两平面平行正确答案：D5、相同用电功率的内热式电烙铁比外热式电烙铁的发热功率()。
A、小B、大C、相等D、不好定正确答案：B6、热继电器的作用是()。
A、失压保护B、过载保护C、零压保护D、短路保护正确答案：B7、变压器在传输电功率的过程中仍然要遵守()。
A、阻抗变换定律B、动量守恒定律C、电磁感应定律D、能量守恒定律正确答案：D8、电缆或电线的驳口或破损处要用()包好，不能用透明胶布代替。
A、尼龙纸B、电工胶布C、医用胶布D、牛皮纸正确答案：B9、电能表的电流线圈()在电路中。
A、混联B、并联C、互联D、串联正确答案：D10、一功耗1000瓦，电压为180V的负载应按()种方案选择功率表量限来测量该负载功率。
A、5安，300伏B、10安，300伏C、10安，150伏D、5安，150伏正确答案：B11、钳形电流表在测量时，若铁心闭合不良，读数会()。
A、变小B、变大C、为零D、不变正确答案：A12、三相半波可控整流电路的移相范围是多少()。
三相异步电动机降压启动控制
一、鼠笼异步电动机直接起动直接起动是一种简单、可靠、经济的起动方法，但电动机起动电流Ist为额定电流IN的4~7倍。
过大的起动电流一方面会造成电网电压显著下降，直接影响在同一电网工作的其他电动机及用电设备正常运行；另一方面电动机频繁起动会严重发热，加速线圈老化，缩短电动机的寿命。
直接起动的条件：（只需满足下述三个条件中的一条即可）1.容量在7.5KW以下的三相异步电动机均可采用。
2.电动机在启动瞬间造成的电网电压降不大于电源电压正常值的10%，对于不经常启动的电动机可放宽到15%。
3.可用经验公式粗估电动机是否可直接启动，如果电动机的启动电流倍数（Ist/IN）小于下式右边的数值时，可直接启动。
直接起动的特点：优点是所需启动设备简单，启动时间短，启动方式简单、可靠，所需成本低。
缺点是对电动机及电网有一定冲击。
二、鼠笼异步电动机的降压启动容量小的电动机才允许采取直接起动，容量较大的笼型异步电动机因起动电流较大，一般都采用降压起动方式来起动。
降压启动：指利用启动设备将电压适当降低后加到电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定值正常运转，由于电流随电压的降低而减小，所以降压起动达到了减小启动电流的目的。
但同时，由于电动机转矩与电压的平方成正比，所以降压启动也将导致电动机的启动转矩大大降低。
因此，降压启动需要在空载或轻载下启动。
常见的降压起动的方法有定子绕组串电阻(或电抗)降压启动、星形—三角形降压启动、自耦变压器降压启动和使用软起动器等。
常用的方法是星形—三角形降压起动和使用软起动器。
1.定子绕组串接电阻降压启动控制（1）定子绕组串接电阻降压启动的方法定子绕组串接电阻降压启动控制动画演示[/url]定子绕组串接电阻降压启动是指在电动机启动时，把电阻串接在电动机定子绕组与电源之间，通过电阻的分压作用，来降低定子绕组上的启动电压，待启动后，再将电阻短接，使电动机在额定电压下正常运行。
常用电机控制电路图
SB2
KM1
KM2
KT1 KM2
KT2
KM3 KT3 KM4
KM3 KM4
KM1 KT1 KM2 KT2 KM3 KT3 KM4
图2-15（c）
第二十二页，共33页。
(c) 电路 的动
作 (dò ngz uò) 时序
FR SB1
SB2
KM1
KM2
KT1 KM2
KT2
KM3 KT3 KM4
KM1
KM3 KM4
L1 L2 L3
QS FU
KM2
KM1 R
FR
M
第二页，共33页。
控制线路：
1、基本原理：用时间继电器 KT控制KM1、KM2切换。
2、KM1、KM2允许同时吸合， 但是电动机正常运行后，一 般(yībān)应该将KM1释放， 以降低运行损耗。
3、图2-8（a）为KM1不退出 的控制线路。
4、图2-8（b）为KM1退出而 KT 不退出的控制线路。
SB2
KM1
1、按时间原则(yuánzé)控 制
M
KT1
KT2
KT3
KM4 3R
KM3
KM1 KT1 KM2 KT2 KM3 KT3 KM4
2R
（a）基本(jīběn)电
KM2 1R
图2-15时间原则控制路(kòngzhì)转子电路串
电阻起动控制(kòngzhì)线路
第十八页，共33页。
基 本 电 路
KM1 KM2 KT
KM2先通电,KM1后断电(duàn diàn)； KM1,KM2同时切换； KM1先断电(duàn diàn),KM2
后通电
第八页，共33页。
自锁回路(huílù)的转换
电机与拖动基础试题及答案
第二部分 直流电动机的电力拖动一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。
（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem2、直流电动机的起动方法有____ ___。
（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。
（2）4、当电动机的转速超过_______时，出现回馈制动。
（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。
（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。
（ ）（F ）2、直流电动机串多级电阻起动。
在起动过程中，每切除一级起动电阻，电枢电流都将突变。
（ ） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。
（ ） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。
（ ） （F ）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。
（ ） （T ）三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。
2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。
3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。
4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。
电机与拖动基础试题及答案
第二部分??直流电动机的电力拖动一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。
（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem2、直流电动机的起动方法有____ ___。
（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。
（2）4、当电动机的转速超过_______时，出现回馈制动。
（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。
（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。
（??）（F ）2、直流电动机串多级电阻起动。
在起动过程中，每切除一级起动电阻，电枢电流都将突变。
（??） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。
（??） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。
（??） （F ）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。
（??） （T ）三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。
2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。
3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。
4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。
继电接触系统的基本控制电路
电气信息与自动化学院
第一篇 电器控制
§2-3-2
速度原则控制
速度原则控制取转速为变化参量。速度继电器是检测转速
电气信息与自动化学院
第一篇 电器控制
回到主目录
电气信息与自动化学院
第一篇 电器控制
基本要求
掌握异步电动机启动停止控制、点动 控制、多地控制、可逆运行控制的主回路
和控制回路的结构及工作原理；掌握时间
原则控制、速度原则控制、电流原则控制、
行程原则控制的主回路结构及控制回路的
工作原理；掌握电动机控制的各种保护环 节。
压起动的起动转矩大。
缺点：自耦变压器价格较贵，而且不允许频繁起动。
电气信息与自动化学院
第一篇 电器控制
（三）.
星型-三角形降压起动控制线路
正常运行时定于绕组接成三角形的笼型三相异步电动机可 采用星形--三角形的降压起动方法达到限制起动电流的目的。 起动时，定于绕组首先接成星形，待转速上升到接近额定 转速时，再将定于绕组的接线换接成三角形，电动机便进人全
KM2常开触点闭合自锁 电机接成Δ （KM1主触点已闭合） 全压运行 KM2常闭触点断开
（互锁）
KM2主触点闭合
KT线圈断电
注意： KM1、KM3主触点闭合按Y启动； KM1、KM2主触点闭合接成Δ全压 运行
电气信息与自动化学院
第一篇 电器控制
与其他降压起动相比，Y-Δ降压起动投资小，线路简单，但 起动转矩小。这种起动方法只适用于空载或轻载状态。
4
3
2
电气信息与自动化学院
KM1常开辅助触点闭合自锁
KM1线圈得电 KM1主触点闭合 合QS 按SB2 KM3主触点闭合 KM3线圈得电
延时
第二章-机床电气控制原理图
总目录 章目录 返回 上一页 下一页
机床电气
图3-32 全压启动控制线路结构图 总目录 章目录 返回 上一页 下一页
机床电气
图3-33
全压启动控制线路电气原理图
总目录 章目录 返回 上一页 下一页
2.2.2 电气控制原理图绘制规则 机床电气
总目录 章目录 返回 上一页 下一页
机床电气
9、电路图中触点文字符号下面的数字表示该电器线 圈所处的图区号。 10、需要测试和拆、接外部引线的端子，应用图形符 号“空心圆”表示。电路的连接点用“实心圆”表示。 11、中性线（N）和保护接地线（PE）放在相线之下。
总目录 章目录 返回 上一页 下一页
总目录 章目录 返回 上一页 下一页
机床电气
总目录 章目录 返回 上一页 下一页
机床电气
总目录 章目录 返回 上一页 下一页
机床电气
⑵ 绘制电气元件布置图时，电动机要和被拖动的机械 装置画在一起；行程开关应画在获取信息的地方， 操作手柄应画在便于操作的地方。
⑶ 各电气元件之间，上、下、左、右应保持一定间距， 以利布线和维护。
L1 L2 L3
QS
FU2 FU1
点动按钮
SB
KM
KM
M
3～
工作过程：先接通电源开关QS
按下SB KM线圈得电 KM主触头闭合 电动机M通电起动.
松开SB KM线圈断电 KM主触头复位 电动机断电停转
总目录 章目录 返回 上一页 下一页
2 连续运转控制电路
机床电气
L1 L2 L3 QS
短路 保护
KM
电机拖动复习资料答案
直流电机1、直流电机的静止部分称为定子，它的主要作用是产生磁场，由机座、主磁极、换向极、端盖、轴承和电刷装置、等部分组成。
转动部分称为转子，它的作用是产生电磁转矩和感应电动势，由转轴、电枢铁心、电枢绕组、换向器和风扇等组成。
2、单叠和单波绕组，极对数均为p时，并联支路数分别为2p 、 2 。
3、直流电机电枢绕组有叠绕组和波绕组两种基本联接方式，一般来说对电流大、电压较低的直流电机，电枢绕组应采用叠绕组。
4、直流电机的电枢反应的定义是通常把电枢磁动势对空载气隙磁通密度分布的影响称为电枢反应，当电刷在几何中性线时，对于电动机来讲，产生气隙磁场畸变性质的电枢反应，其结果使前极端磁场增强和后极端磁场减弱，物理中性线（逆着）电枢旋转方向偏移。
5、电枢绕组的感应电动势简称电枢电动势。
电枢电动势是指直流电机正、负电刷之间的感应电动势，也就是电枢绕组一条并联支路的感应电动势。
6、直流电机的电磁转矩是由电枢电流和磁场共同作用产生的。
直流发电机电磁转矩的方向和电枢旋转方向相反，直流电动机电磁转矩的方向和电枢旋转方向相同。
7、直流电机电枢绕组中一个元件经过电刷短路从一条支路转到另一条支路里时，电流的方向改变的过程称为换向。
改善换向的方法一般有装换向极和选择合适的电刷两种方法。
8、直流电机的励磁方式有并励、他励、串励和复励。
9、并励直流发电机自励建压的条件是电机磁路中要有剩磁、励磁绕组并联到电枢两端的极性正确、励磁回路的总电阻小于该转速下的临界电阻。
10、直流电动机的工作特性是指电动机在端电压U=U N、励磁电流I=I N、电枢回路不串电阻的条件下，电动机的转速n、电磁转矩T、效率与电枢电流I a之间的关系。
11、可用下列关系来判断直流电机的运行状态，当 U=E a+R a I a时为电动机状态，当 U=E a-R a I a时为发电机状态。
12、直流电机的转向是由电枢电流方向和磁场方向确定的，改变转向的方法有改变电枢电流方向和改变励磁方向两种。
电气控制与PLC应用试卷答案3份
《电气控制与PLC应用》课程试题A卷班级学号姓名成绩______一、填空题（每空1分，共30分）1.低压电器是指工作在交流（）V、直流（）V以下的电路中，起控制、调节、检测、保护等作用的电器。
2.时间继电器按延时方式分（）和（）两种。
3.不同功能的低压电器用不同的文字符号表示，如行程开关用（）表示，时间继电器用（）表示，中间继电器用（）表示，速度继电器用（）表示，按钮用（）表示，低压断路器用（）表示，熔断器用（）表示，接触器用（）表示。
4.按主触头控制的电流性质来分类，接触器分为（）与（）。
5.交流电磁式继电器和直流电磁式继电器是按（）通过交流电还是直流电来区分的。
6.PLC主要由（）、（）、（）和（）组成。
7. PLC扫描工作方式包括（）、（）、（）、（）和（）组成。
8．CPU 224的主机共有14个输入点（）和10个输出点（）。
9．若梯形图中输出Q的线圈“断电”，对应的输出映像寄存器为（）状态，在修改输出阶段后，继电器型输出模块中对应的硬件继电器的线圈（），其常开触点（），外部负载（）。
二、选择题（每题2分，共20分）1.三相异步电动机的正反转控制关键是改变。
（）A 电源电压B 电源相序C 电源电流2．绕线式异步电动机，采用转子串电阻进行调速时，串联的电阻越大，则转速（）A 不随电阻变化B 越高C 越低3．T68镗床在主轴变速和进给变速时，为便于变速时齿轮啮合，应有（）冲动。
A 瞬动B 低速变速C 无4.熔断器的额定电流与熔体的额定电流是（）A 不同的B 相同的5.热继电器是用来做（ ）A 短路保护B 电压保护C 长期过载保护 6.S7-200型的PLC 的状态存储区的编号范围（ ）A S0.0—S31.7B Q0.0—Q15.7C M0.0—M31.77．顺序控制段结束指令的操作码是( )。
A SCRTB SCREC SCR8.S7-200 型的PLC 的位存储区的编号范围（ ） A Q0.0—Q1.7 B M0.0—M31.7 C C0—C37 9.S7-200 型的PLC 输入映像寄存器的编号范围为（ ） A I0.0－I15.7 B M0.0－M2.7 C Q0.0－Q2.7 10.图示程序中的累加器用的是那种寻址方式（ ）I0.1A 双字寻址B 字寻址C 字节寻址D 位寻址 三、画图与编程题（第1题10分，第2题5分，第3题5分，共20分）1．画出三相异步电动机电气互锁的正反转控制电路。
电机与电力拖动模拟试卷及参考答案
电机与电力拖动模拟试题1一、单项选择题：1. 下列直流电机中，其励磁方式不属于自励方式的是（）。
A. 串励电机B. 复励电机C. 并励电机D. 永磁电机2. 如图1所示单相变压器，N1与N2的比值为2，现在匝数N1侧加交流电压有效值为200 V，则图中电压表V的读数是( )。
A. 90VB. 100VC. 300VD. 无法判断3. 在我国，某三相交流异步电动机的磁极数2p = 2，则该电动机图1的转子旋转磁动势相对于定子的转速是（）r/min。
A. 3000B. 1500C. 750D. 10004. 下列制动方法中不属于三相交流异步电动机的电气制动方法（）。
A. 能耗制动B.电磁抱闸C. 回馈制动D.反接制动5. 一台直流电动机，其额定功率P N =40 kW，额定电压U N =200 V，额定电流为217A，额定转速n N =1500 r/min，则该电动机的额定效率是（）%。
A. 92B. 90C. 80D. 856. 下列调速方法中不属于直流电动机的调速方法是（）。
A. 改变电枢电压调速B. 电枢串电阻调速C. 弱磁调速D. 电枢串电感调速7. 在电动状态下三相交流异步电动机的转速越高，其转差率（）。
A. 越大B. 越小C. 不变D. 无法判断8. 一台220/110的变压器，原来的匝数是5000/2500，工作频率为60H Z，现在把它接在50 H Z的相同电压的电源上，这样做的结果是（）。
A. 变压器仍可正常工作；B. 副绕组电流显著增大；C. 主磁通Φm急剧减小，不能正常工作；D. 主磁通Φm急剧增大，原边励磁电流过大，不能正常工作。
二、判断题：如正确，请在每题的括号内打“√”；如错误，请在每题的括号内打“×”。
1. 直流电动机和直流发电机可以互换使用。
即电动机可当发电机使用，反之，发电机可当电动机使用。
（）2. 他励直流电动机的机械特性是一条直线，不能通过改变参数获得人为机械特性。
第五章 感应电机稳态分析 习题与解答
第五章 感应电机一、 填空1. 如果感应电动机运行时转差率为s ，则电磁功率、机械功率和转子铜耗之间的比例是 2::Cu e p P P Ω= 。
答 s :s)(1:1−2. ★当三相感应电动机定子绕组接于Hz 50的电源上作电动机运行时，定子电流的频率为 ，定子绕组感应电势的频率为 ，如转差率为s ，此时转子绕组感应电势的频率 ，转子电流的频率为 。
答 Hz 50，Hz 50，sHz 50，sHz 503. 三相感应电动机，如使起动转矩到达最大，此时m s = ,转子总电阻值约为 。
答 1， σσ21X X ′+4. ★感应电动机起动时，转差率=s ，此时转子电流2I 的值 ，2cos ϕ ,主磁通比，正常运行时要 ，因此起动转矩 。
答 1，很大，很小，小一些，不大5. ★一台三相八极感应电动机的电网频率Hz 50，空载运行时转速为735转/分，此时转差率为 ，转子电势的频率为 。
当转差率为0.04时，转子的转速为 ，转子的电势频率为 。
答 0.02，Hz 1，min /720r ，Hz 26. 三相感应电动机空载时运行时，电机内损耗包括 ， ， ，和 ，电动机空载输入功率0P 与这些损耗相平衡。
答 定子铜耗，定子铁耗，机械损耗，附加损耗7. 三相感应电机转速为n ，定子旋转磁场的转速为1n ，当1n n <时为 运行状态；当1n n >时为 运行状态；当n 与1n 反向时为 运行状态。
答 电动机， 发电机，电磁制动8. 增加绕线式异步电动机起动转矩方法有 ， 。
答 转子串适当的电阻， 转子串频敏变阻器9. ★从异步电机和同步电机的理论分析可知，同步电机的空隙应比异步电机的空气隙要 ，其原因是 。
答 大，同步电机为双边励磁10. ★一台频率为 160Hz f =的三相感应电动机，用在频率为Hz 50的电源上（电压不变），电动机的最大转矩为原来的 ，起动转矩变为原来的 。
答 265⎟⎠⎞⎜⎝⎛，265⎟⎠⎞⎜⎝⎛ 11. 感应电动机最大转矩公式 =max T 。
绕线型异步电动机降压启动方式
绕线型异步电动机降压启动方式
异步电动机降压启动是指在电动机启动时，通过降低其定子绕组上的电压来减小启动电流，从而降低启动时对电网的冲击。
常见的降压启动方式有以下几种：
1. 定子串电阻降压启动：在电动机启动时，在定子绕组中串接电阻，使电动机定子绕组电压降低，从而减小启动电流。
这种启动方式适用于轻载或空载启动的场合。
2. 自耦变压器降压启动：在电动机启动时，利用自耦变压器降低电动机的电压，从而减小启动电流。
这种启动方式适用于较大容量的电动机启动。
3. 星-三角降压启动：在电动机启动时，将电动机的定子绕组接成星形，从而降低电动机的电压，减小启动电流。
当电动机启动后，再将定子绕组切换成三角形接法，使电动机正常运行。
这种启动方式适用于轻载或空载启动的场合。
4. 延边三角形降压启动：在电动机启动时，将电动机的定子绕组接成延边三角形，从而降低电动机的电压，减小启动电流。
当电动机启动后，再将定子绕组切换成三角形接法，使电动机正常运行。
这种启动方式适用于较大容量的电动机启动。
起动控制电路分解
QS FU1
FU2
L1 L2 L3
FR SB1
KM3
KM3联锁触头分断 KM2线圈失电 KM2主触头分断 KM2自锁触头分断
FR 3
U1 V1 W1 M 3~
KM2 SB2 KM1
KM2
KM3
KT
KT TM
KM1
KM1
KM1 KM2 KT KM3 KM3
QS FU1
FU2
L1 L2 L3
FR SB1
FR SB1
KM3
按SB2 KM1线圈得电
FR 3 U1 V1 W1 M 3~
KM2 SB2
KM2
KM1
KM3 KT
KT TM
KM1
KM1
KM1 KM2 KM3
KT KM3
QS FU1
FU2
L1 L2 L3
FR SB1
KM3
KM1联锁触头分断，
对KM3联锁，
KM1主触头闭合，
自耦变压器TM联
结成星形
KM1线圈失电
KM1的触点全部复位
KT线圈失电
KT常开触点瞬时分断
通过分析，只要调整好KT触头动作时间，电 动机由降压启动切换成全压运行的过程就能准 确可靠自动完成。
启动电阻R：采用ZX1、ZX2系列铸铁电阻。
串电阻降压启动缺点：减小了电动机启动转矩 ，启动时电阻消耗功率较大。若启动频繁，则 电阻温度很高，对精密机床会产生一定影响。
QS FU1
FU2
L1
L2
FR
L3
KM2 自锁触 头闭合,自锁 KM2主触头 闭合,电阻被 短路
KM1 Ｒ
FR UV W
M 3～
SB2
KM2
数控名词解释横态指令
数控名词解释横态指令
模态指令（续效指令）。
这个指令一经在一个程序中指定，在接下来的程序段中一直有效。
例：
G01 X50 Z0 F0.3;
X50 Z-2 F0.3;
X50 Z-4 F0.3;
因绝大部分F/S/T为模态指令，所以可以写成下面的形式：
G01 X50 Z0 F0.3;
Z-2;
Z-4;
开头指定了 F0.3 所以这段G01程序下面的 F0.3 就可以省略不写，避免出现大量的重复指令。
看起来清晰明了。
同样尺寸功能字如果出现程序前后段重复，这个尺寸字也可以省略不写。
数控名词解释
1.主令电器：在自动控制系统中发出指令或信号的操作电器称为主令电器。
2.自锁触点：用接触器本身的动合触点使其线圈保持连续通电的环节，叫“自锁”。
该动合辅助触点称为自锁触点。
3.定子串电阻降压启动：是指电动机启动时，在定子电路中串接
电阻，来减小电动机启动电流，当启动结束后，江川借的电阻切除。
4.反截止动：在电动机要停转时，改变电动机定子绕组三相电源的相序，产生与转子旋转方向相反的制动力矩，使电动机迅速停转。
5.相对压力：以大气压为基准表示的压力，也称为表压力。
6.流量：是指单位面积内通过某一通流截面的液体体积。
7.液压泵的排量：是指泵轴每转一周，由计算所得排出油液的体积。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用于空载启动。
在选择电阻在接线的时候，必须将电阻串入主电路中。 电阻必须是同种规格。 再接KM2主触头的时候，必须将电阻短接，否则 达不到先降压在全压运行的目的。
合上QS,为各电器通电做准备。 按下SB2 KM1线圈获电 KM1主触头闭合 M定子串电阻降压启动 KM1辅助常开触头闭合，自锁 KT线圈获电 KT常开延时闭合 KM2线圈获电 KM2主触头闭合 M全压运行 KM2辅助常开触头闭合，自锁 KM2辅助常闭触头断开 KM1线圈断电 KM1各触头均复位 KT线圈断电 KT各触头复位 按下SB1 KM2线圈断电 KM2主触头断开 M停转 KM2辅助常闭触头复位，为下次通电做准备 KM2辅助常开触头断开，解除自锁 不用时拉下QS即可。
电动机（俗称马达）有定子和转子，外壳 及轴承等组成，定子是按设计要求、有序 地把线圈排列在铁芯中制成的，这个线圈 的圈数非常多，就有相当的电阻值，不同 电机、定子线圈的匝数和线径不同，定子 线圈（或称绕组）的电阻值也不同。通常， 把定子线圈的电阻值略称为定子电阻值。
定子串电阻电路，由于启动转矩小，它一般只适
三班组成员：关晓磊、刘万铜、任如强、陶磊、马君伟、曾辉 组长：关晓磊
为减少起动电流，可以在电动机起动时在 定子回路中串入电阻器，起动结束后，再 将电阻短接。这种起动电路，由于启动时 转矩较小，一般只适用于空载起动的电动 机。 串电阻启动方式的优点的设备简单、造价 低；缺点是能量损耗较大。
在单相电动机上串电阻成降压启 动 ？？
通过这次课程设计使我懂得了理论与实际相结合是很重要的， 只有理论知识是远远不够的， 只有把所学的理论知识与实践 相结合起来，从理论中得出结论，才能真正为社会服务，从 而提高自己的实际动手能力和独立思考的能力。 在设计的过 程中遇到问题， 可以说得是困难重重， 这毕竟第一次做的， 难免会遇到过各种各样的问题， 同时在设计的过程中发现了 自己的不足之处，对以前所学过的知识理解得不够深刻，掌 握得不够牢固，通过这次课程实训之后，一定把以前所学过 的知识重新温故。 这次课程实训接线终于顺利完成了，在设 计中遇到了很多编程问题，最后在各位老师的辛勤指导下， 终于游逆而解，在次我表示感谢！
仅仅从降压启动的角度说是可以的,但实际 却不容易实现。 首先说，只有功率比较大 的电动机才需要降压启动。启动的电流很 大，需要降的电压也很高，要求电阻有较 大的功率，这样的电阻很难找到。 其次， 启动正常后，这个电阻必须去掉，否则电 动机无法正常工作。这就要增加一套控制 装置，增大了成本并降低了可靠性。
电动机定子绕组串电阻为什么会降压启动?
串联电阻后，定子绕组上的电压被分担了，降低的是定子绕组上 的电压。降压启动时，系统电压一般也会降低，这个主要是由于 启动电流过大后，因电网变压器及电缆的阻抗造成的降压。 定子串电阻降压启动控制电路的主电路中所串电阻一般采用什么 电阻？ 一般使用安全系数较大的大功率线绕电阻。 定子和转子串电阻有什么区别 ？ 定子串电阻一般是用在电动机停机后利用反接制动，加进电阻后 可以减少制动电流。 转子串电阻一般是用在电动机启动，加进电阻后可以提高电动机 启动力矩及减少启动电流
