电气资料常用二次回路图形符号和文字代号使用规范
常用二次回路图形符号和文字代号使用规范
国家标准中对电气简图用图形符号有着明确规定，对电气设备的文字代号也有相应的标准,大部分采用了ＩEＣ的内容。
以汉语拼音首字母为缩写的文字代号已明确要求停止使用，代之是以英文单词首字母为缩写的国际通用代号。
在实际应用中,科技书刊、大中专教材、电力领域的正式出版物、电力设计院的设计图样等已全部采标。
而在实际使用过程中，我们产品的出厂资料以及工程图样仍有些混乱,一直沿用老的甚至错误的符号有待改进。
某些代号、符号在国标和行标中也有些出入,本文所列举的设备代号和图形符号主要以国家标准为依据，同时兼顾到了电力系统目前的使用习惯。
个别符号选自行标。
本文仅列出了常用的以及容易出错的部分内容。
如需使用和了解更多符号，请参见GB/T 4728《电气简图用图形符号》、ＧB/T16901《技术文件用图形符号表示规则》、GB/T ２0063.《简图用图形符号》、ＪＢ/Ｔ652４《电力系统继电器、保护和自动化装置电气简图常用符号》等国家标准和行业标准。
1设备的文字代号
注:以上资料来源:国家电力调度通信中心编制的《电力系统继电保护实用技术问答》。
2常用设备图形符号2.1开关、按钮、继电器
2．２分立元件
2.3电源、接地、导线、连接器
２.4变压器、互感器、电抗器
２.5电能及电能转换。

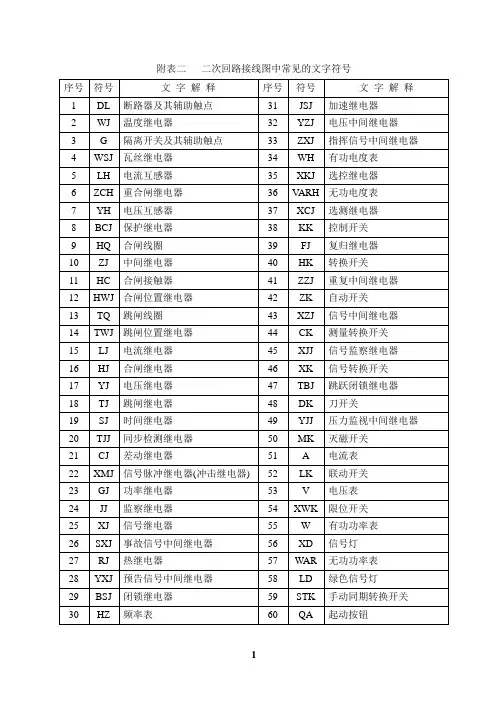

附表二二次回路接线图中常见的文字符号
LCE-35×6
续附表七
柜用途
至主变JYN1-35
接线说明
此柜为上进线柜，根据互感器的安装方式(二次接点朝下)及模拟力可以看出其柜顶点互感器一次电流流向是从L2→L1，其二次侧封K1；做为联络的一组互感器，其一次电流的流向为L1→L2，故其二次侧封K2
电流互感器型号
LMZBJ-10×6
VARH
无功电度表
7
YH
电压互感器
37
XCJ
选测继电器
8
BCJ
保护继电器
38
KK
控制开关
9
HQ
合闸线圈
39
FJ
复归继电器
10
ZJ
中间继电器
40
HK
转换开关
11
HC
合闸接触器
41
ZZJ
重复中间继电器
12
HWJ
合闸位置继电器
42
ZK
自动开关
13
TQ
跳闸线圈
43
XZJ
信号中间继电器
14
TWJ
跳闸位置继电器
77
FA
复归按钮
78
+SM
闪光信号小母线
79
ZXA
指挥信号按钮
80
(+)HM
合闸电源小母线
81
YJA
中央音响信号解除按钮
82
FM
辅助小母线
83
YA
试验按钮
84
YBM
预告信号小母线
85
SA
事故按钮
86
RM
掉牌未复位“光字牌”
87
THM
同期合同小母线
88
常用电气图形符号和文字符号
开关设备用电气图形符号和文字符号1范围本标准规定了开关设备用电气图形符号和相应的文字符号。
本标准适用于高、低压开关设备电气图的绘制。
2 规范性引用文件GB 4026 电器接线端子的识别和用字母数字符号标志接线端子的通则GB 4728 电气图用图形符号GB 5465 电气设备用图形符号GB 7159 电气技术中的文字符号制订通则3 术语3.1 图形符号通常用于图样或其他文件以表示一个设备或概念的图形、标记或字符。
3.2符号要素一种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。
3.3 一般符号用以表示一类产品和此类产品特征的一种通常很简单的符号。
3.4 限定符号用以提供附加信息的一种加在其他符号上的符号。
注：限定符号通常不能单独使用，但一般符号有时也可用作限定符号，如开关的一般符号作为限定符号加到熔断器符号上即构成具有独立报警电路的熔断器。
3.5 方框符号用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。
注：方框符号通常用在使用单线表示法的图中，也可用在表示全部输入和输出接线的图中。
3.6 项目在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等。
如电阻器、继电器、发电机、放大器、电源装置、开关设备等，都可称为项目。
3.7 项目代号用以识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。
4 基本要求4.1 图形符号的绘制4.1.1本标准中的图形符号均按便于理解的尺寸绘出，并尽量使符号互相之间的比例适当。
布置图形符号时，应使连接线之间的距离是模数（2.5 mm）的倍数，通常不小于5 mm。
4.1.2本标准中的图形符号可根据需要缩小或放大，当一个图形符号用以限定另一个图形符号时，该符号常常缩小绘制。
符号缩小或放大时，各符号相互间及符号本身的比例应保持不变。
4.1.3本标准示出的图形符号方位不是强制的。
二次电气图基本知识
连接标示——相对标号法
第三节 二次接线图
三、例子
识图练习---事故照明回路
识图练习---闪光回路
第二章 互感器二次回路
TA:电流互感器，TV电压互感器，是一、二次之间的 联络设备
互感器的作用：1、变换作用 2、隔离作用 接入方式： 电流互感器：串联，一次绕组串入一次电路，二次设 备串联后接于二次绕组相串接。 电压互感器：并联，一次绕组并接一次电路，二次设 备依次与二次绕组并联。
第二节 二次电气图
一、二次电路图（二）
(二）分开式二次电路 图（展开原理接线图）
将设备或装置的各组成 部分的图形符号、文字符号 按照电气回路分开绘制
第二节 二次电气图
一、二次电路图（三）
(三）回路标号 为了安装、检修维护的方便，在分开式电路图中，对每个回路及其元 件间的连接线一般标注回路标号。 回路标号一般由3位或3位以下数字组成。数字前可加标明相别或其他 特征的文字符号。 回路标号按等电位原则标注。连接与同一点的导线用同一标号标示， 元件两侧（包括开关、触点）应编不同的号。 直流回路标号从正电源开始，以奇数顺序标号，直到最后一个主要电 压降元件，然后再按偶数顺序标号到负电源。交流回路类似。
对断路器控制回路的基本要求
1、在合、跳闸完成后，应自动解除命令脉冲 2、应有防止多次合、跳的电气防跳措施。 3、即可手动跳、合闸，也可由继电保护和自动装置跳、合闸。 4、应能监视控制电源和合跳闸回路的完好性。 5、应有反映断路器状态的位置信号。 6、应有监视操动机构状态的回路及相应闭锁回路。 7、对于分相操作，应有监视三相位置是否一致的措施。
第一节 基本断路器控制回路
基本断路器控制回路（一）
电气设备常用文字符号
84
85
86
87
88
.
.
积算仪表、电能表(星号必须按规定 予以代替) 安培小时计 电能表(瓦特小时表)
无功电能表 带发送器电能表 由电能表操纵的遥测仪表(转发器) 由电能表操纵的带有打印器材的遥 测仪表(转发器) 屏、盘、架一般符号 注:可用文字符 号或型号表示设备名称 列架一般符号 人工交换台、中断台、测量台、业务 台等一般符号 控制及信号线路(电力及照明用) 原电池或蓄电池
－
负极性
N
中性(中性线)
M
中间线
T 型连接
端子和 导线和连接 导线的 器件、插头插连接 座、电缆终端 头
连接器 件
在 T 型连接符号中增加连接点符号 导体的双重连接 形式 2 仅在设计认为必要时使用(如果是多 重连接，在画图容易产生混淆时，连接的 画黑点，不连接的不画黑点) 接通的连接片 电阻器 一般符号 (矩形的长宽比约为 3：1)
按钮开关(不闭锁)
旋钮开关、旋转开关(闭锁) 位置开关，动合触点
限制开关，动合触点 位置开关，动断触点
限制开关，动断触点 热敏开关，动合触点
注:θ 可用动作温度代替 热敏自动开关，动断触点
注:注意区别此触点和下图所示热继 电器的触点 具有热元件的气体放电管荧光灯起 动器 动合(常开)触点
注:本符号也可用作开关一般符号 动断(常闭)触点
20
21
SB
22
23
24
25
26 27 28 29
.
.
熔断器式开关 熔断器式隔离开关 熔断器式负荷开关 当操作器件被吸合时延时闭合的动 合触点 当操作器件被释放时延时闭合的动 合触点 当操作器件被释放时延时闭合的动 断触点电气图用图形符号 当操作器件被吸合时延时闭合的动 断触点 当操作器件被吸合时延时闭合和释 放时延时断开的动合触点
电气二次图纸识图与标号知识
电气二次图纸识图与标号知识1.1 图形符号的意义按?变电站值班员?一书后的图形符号，记忆常见符号：常闭接点、常开接点、延时翻开与延时闭合接点的区别、按钮、线卷的符号、接触器的触点、电阻等。
1D、2D、3D等屏、柜或端子箱内端子排上的端子符号，1n、2n、1-1n等为各装置的端子。
1.2二次回路的标号及标号的规律为便于安装、运行和维护，在二次回路的所有设备之间的连线都要进展标号，这就是二次回路标号。
标号一般采用数字或数字和文字的组合，它说明了回路的性质和用途。
在图纸展开图的每个元件〔触点、线圈、端子排的端子等〕之间的线段都标号〔常叫回路编号〕，回路标号通常能说明该回路的用途。
在屏柜或端子箱的端子排的端子接线头处均有回路标号〔保护人员称为端子黑头上〕，此处的回路标号与图纸展开图的回路标号对应。
在同一个间隔，回路标号一样的端子、引线在电气上连接的电阻为零，即互相之间用导线连接。
熟记以下常用的回路标号：1：控制回路电源的正极。
如主变有三侧开关，那么三侧开关的控制回路电源的正极分别为101、201、301。
2：控制回路电源的正极。
701：信号回路电源的正极。
702：信号回路电源的正极。
A4XX、B4XX、C4XX、N4XX：为CT二次电流回路的A、B、C、N相。
特点为标号以4开头。
A6XX、B6XX、C6XX、N6XX：为CT二次电压回路的A、B、C、N相。
特点为标号以6开头。
其中A630、B630、C630为Ⅰ母电压，其中A640、B640、C640为Ⅱ母电压。
如本站有多个电压等级，那么在630和640后增写Ⅰ、Ⅱ、Ⅲ，分别表示本站高压、中压、低压的母线电压回路。
901、902、903…..或J901、J902、J903、…..等为信号回路。
7、37、107、137，3、33、133、233一般为开关控制回路的跳闸或合闸回路。
1、二次回路标号的根本原那么是什么？回路标号的根本原那么是：但凡各设备间要用控制电缆经端子进展联系的，都要按回路编号的原那么进展标号。
电力电气图符号及原理图的识别
电力电气图符号及原理图的识别电力电气图分一次回路图、二次回路图。
设备连接在一起所形成的电路叫一次回路，它们之间的连接称之为一次接线或主接线。
、二次回路图是表示二次设备之间连接顺序的电气图。
控、测量、调节和保护等装置，以向用户提提供充足的、合格的电能，这就是二次设备。
比如各种测量仪器、仪表、控制、信号器件及自动装置等。
这些设备根据特定的要求连接在一电压回路、操作回路、信号回路。
一次系统图：（系统原理图）用比较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系的电路图。
二次原理图：（电路原理图）二次原理图又分为集中式、展开式两种。
集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。
识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。
展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。
展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或继电器的电流、电压线圈及触点采用相同的文字。
展开式电路图中对每个独立回路，交流按U、V、W相序；直流按继电器动作顺序依次排列。
识读展开式电路图时，对照每一回路右侧的文字说明，先交流后直流，由上而下，由左至右逐行识读。
集中式、展开式电路图互相补充、互相对照来识读更易理解。
二次接线图（也叫安装接线图或工厂化图纸）二次接线图是以电路原理为依据绘制而成，是现场维修中不可缺少的重要资料。
安装图中各元件图形、位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。
图中连接关系采用相对标号法来表示。
并清楚有关触点动作前后状态的变化关系。
2．对常用常见的典型电路，如过流、欠压、过负荷、控制、信号电路的工作原理和动作顺序有一定的了解。
3．熟悉国家统一规定的电力设备的图形符号、文字符号、数字符号、回路编号规定通则及相关的国标。
变电站电气二次图纸识图与标号知识
变电站电气二次图纸识图与标号知识二次图纸识图与标号知识会识图的重要性会看变电站的常用图纸资料是变电站值班员的一项基本能力，是值班员通过自学熟悉变电站的前提条件，是分析二次回路异常或故障的基础能力。
二次识图须准备的相关知识2.1 常用的概念说明接点的常态：指在变电站图纸中的继电器、接触器或压力等接点的正常状态。
对开关、刀闸、地刀的位置辅助接点，是指开关、刀闸、地刀在断开位置时接点的状态。
对于压力接点、温度接点、热继电器等，指正常压力下的状态。
对于继电器或接触器指它们不励磁时的状态。
励磁与不励磁：对于电压型线圈的继电器或接触器，指在它们的线圈两端施加有足够大的电压，能使其接点分、合状态发生改变的状态。
对于电流型线圈的继电器或接触器，指在它们的线圈通过足够大的电流，能使其接点转态发生变化的电压。
接点动作与不动作：接点处于常态，叫不动作。
如因设备的继电器或接触器励磁，或者压力改变、温度改变等，导致接点的分、合状态不同于常态，叫接点动作。
原理接线图：用以表示测量表计、控制信号、保护和自动装置的工作原理。
原理图反映的整个装置〔回路〕的完整概念，主要用于了解装置、回路的动作原理。
在原理图中，各元件是整块形式，与一次接线有关部分划在一起，并由电流回路或电压回路联系起来。
但图中无端子编号、各回路交叉，实际使用非常不便。
展开图：是另一种方式构成的接线图，各元件被分成假设干部分。
元件的线圈、触点分散在交流回路和直流回路中。
在展开图中依电流通过的方向，画出按钮、触点、线圈和它们端子编号，由左至右，由上到下排列起来，最后构成完整的展开图。
在图的右侧还有文字说明回路的作用。
特点是条理清晰，非常方便对回路的逐一分析与检查。
常见的展开图有电流、电压回路图，控制及信号回路图。
平面布置图：反映一个屏〔保护屏、控制屏、电度表屏等〕上全部设备的安装位置，并指明各设备在整个屏中的设备编号。
用于了解一个屏设备的布置情况〔安装位置、设备型号和设备的编号〕。
电气二次回路图的一般读图方法基础知识讲解
空气式时间继电器的工作原理
常Hale Waihona Puke 触头 延时闭合衔铁 线圈常闭触头 常开触头
常闭触头 延时打开
动作过程 线圈通电 衔铁吸合（向下） 连杆动作 触头动作
阻尼继 电器
继 电器的 铁心上 增加一 个阻尼 铜套， 即可构 成。
它是利用电磁阻尼原理产生延时的，由电磁感应定 律可知，在继电器线圈通断电过程中铜套内将感应 电势，并流过感应电流，此电流产生的磁通总是反 对原磁通变化。电器通电时，由于衔铁处于释放位 置，气隙大，磁阻大，磁通小，铜套阻尼作用相对 也小，因此衔铁吸合时延时不显著(一般忽略不计)。 而当继电器断电时，磁通变化量大，铜套阻尼作用 也大，使衔铁延时释放而起到延时作用。
安装接线图
安装接线图一般是根据展开图进行设计 的，它主要是结合现场设备及二次控制的 需要进行接线设计。一般规定本屏为起点， 其他屏为终点。
思路决定出路
由触头再连成另一回路；此回路中又可能串接有其它的继
电器线圈，由其它继电器的线圈又引起它的触头接通另一
回路，直至完成二次回路预先设置的逻辑功能。
•
E、"上下左右顺序看，屏外设备接着连"。主要针对展
开图、端子排图及屏后设备安装图。原则上由上向下、由
左向右看，同时结合屏外的设备一起看。
二次原理图
• 体现二次回路的工作原理，体现二次控制 回路构成及其动作过程，使得工作人员形 成一个整体的概念。
一般从电源入手，包含交流电流、交流电压回路
两部分；先找出由哪个电流互感器或哪一组电压
互感器供电（电流源、电压源），变换的电流、
电压量所起的作用，它们与直流回路的关系、相
二次回路常用文字符号
小母线文字符号控制电源小母线信号电源小母线 +KM -KM+SM -SM事故音响信号小母线用于配电装置内用于不发遥远信号用于发遥远信号用于直流屏 SYM1SYM2YSM3YSM预告信号线母线瞬时动作信号延时动作信号 1YBM 2YBM3YBM 4YBM直流屏上预报信号小母线（延时动作）配电装置内瞬时动作预报小母线控制回路断线预报信号小母线灯光信号小母线配电装置信号小母线闪光信号小母线“掉牌未复归”光字牌小母线合闸小母线隔离开关操作闭锁下母线旁路小母线 5YBM 6YBMYBM1KDM 2KDM-DMXPM（+）SMFM PM+HM -HM GBM1PBM 2PBM二次回路常用文字符号新旧对照表名称新旧名称新旧继电器 K J 跳闸位置继电器 KTP TWJ电流继电器 KA LJ 跳跃闭锁继电器 KLR TBJ电压继电器 KV YJ 合闸接触器 KMC HC监视继电器 KWA JJ 按钮开关 SB AN合闸位置继电器 KCP HWJ 连接片 XB LP二次回路标号1、常见的图形标号2、常见的文字标号LH（CT/CURRENT TRANSFORMER）电流互感器YH（PT/POTERTIAL TRANSFORMER）电压互感器HC 合闸接触器HQ 合闸线圈 TQ 跳闸线圈LJ 电流继电器YJ 电压继电器SJ 时间继电器XJ 信号继电器 TJJ 同步检查继电器 WSJ 瓦斯继电器HWJ 合闸位置继电器 TWJ 跳闸位置继电器 ZCH 重合闸继电器XMJ 冲击继电器BCJ 保护出口继电器 TBJ 跳跃闭锁继电器JJ 监察继电器 RJ 热继电器SGJ 闪光继电器A电流表 V 电压表W 功率表 WH 有功功率表V ARH 无功功率表 S 整步表 HZ 频率表COSφ 功率因数表KK 控制开关 ZK 转换开关 TK 同期开关 STK手动同期开关HA合闸按钮 FA复归按钮 Y A试验按钮 QA启动按钮XD 信号灯 BD 白色信号灯 LD 绿色信号灯 HD 红色信号灯线号编制：标号一般采用数字或数字与文字组合。
电气二次图纸识图与标号知识
电气二次图纸识图与标号知识1.1 图形符号的意义按《变电站值班员》一书后的图形符号，记忆常见符号：常闭接点、常开接点、延时打开与延时闭合接点的区别、按钮、线卷的符号、接触器的触点、电阻等。
1D、2D、3D等屏、柜或端子箱内端子排上的端子符号，1n、2n、1-1n等为各装置的端子。
1.2二次回路的标号及标号的规律为便于安装、运行和维护，在二次回路的所有设备之间的连线都要进行标号，这就是二次回路标号。
标号一般采用数字或数字和文字的组合，它表明了回路的性质和用途。
在图纸展开图的每个元件（触点、线圈、端子排的端子等）之间的线段都标号（常叫回路编号），回路标号通常能表明该回路的用途。
在屏柜或端子箱的端子排的端子接线头处均有回路标号（保护人员称为端子黑头上），此处的回路标号与图纸展开图的回路标号对应。
在同一个间隔，回路标号相同的端子、引线在电气上连接的电阻为零，即互相之间用导线连接。
熟记下列常用的回路标号：1：控制回路电源的正极。
如主变有三侧开关，则三侧开关的控制回路电源的正极分别为101、201、301。
2：控制回路电源的正极。
701：信号回路电源的正极。
702：信号回路电源的正极。
A4XX、B4XX、C4XX、N4XX：为CT二次电流回路的A、B、C、N相。
特点为标号以4开头。
A6XX、B6XX、C6XX、N6XX：为CT二次电压回路的A、B、C、N相。
特点为标号以6开头。
其中A630、B630、C630为Ⅰ母电压，其中A640、B640、C640为Ⅱ母电压。
如本站有多个电压等级，则在630和640后增写Ⅰ、Ⅱ、Ⅲ，分别表示本站高压、中压、低压的母线电压回路。
901、902、903…..或J901、J902、J903、…..等为信号回路。
7、37、107、137，3、33、133、233一般为开关控制回路的跳闸或合闸回路。
1、二次回路标号的基本原则是什么？回路标号的基本原则是：凡是各设备间要用控制电缆经端子进行联系的，都要按回路编号的原则进行标号。
二次回路基础知识—电器的文字符号与图形符号
二次设备的图形符号分类
➢ 明细符号 • 用以代表具体器件和设备。
05
认知屏面布置图上的文字符 号、安装接线图上的设备文 字标号及分类
教学目标
要求学生通过学习，了解并掌握屏面布置图上的文字 符号、安装接线图上的设备文字标号及分类等知识。
教学重点
1 认知屏面布置图上的文字符号 2 认知安装接线图上的设备文字标号
表达和传递图样信息，还在图形上增注文字符号。
01
原理接线图上的文字符号
➢ 不同的设备和器件应标以不同的文字符号。 ➢ 同一电路图中相同型号的设备和器件也应标以数字符号
以示区别。
02
在原理接线图上的文字符号分类
➢ 基本符号。 • 用以标志电工设备及电路的基本名称。 • 例如：继电器用K表示、开关用S表示。
03
在原理接线图上的文字符号分类
➢ 辅助符号。 • 用以标志电工设备及线路的用途和主要特征。 • 例如；电流用A表示，电压用V表示。
04
在原理接线图上的文字符号分类
➢ 数字符号。 • 用以区分出现在同一电路图上的几个相同设备或线路的顺
序编号。
➢ 附加符号。 • 用以标志同一电工设备或线路某些元件的附加特征或区分
04
安装接线图上的设备文字标号分类
同型号设备顺序号。为区别同一安装单位中的几个相同设 备，在设备文字编号前加上数字编号，如1KA、2KA等。
设备顺序号。同一安装单位所用设备（不管同型或不同 型），根据它们在屏上的位置，自左而右，自上而下，用 数字编号。
05
认知文字符号用途及必要 性、原理接线图上的文字符 号及其分类
教学目标
要求学生通过学习，了解并掌握文字符号用途及必要 性、原理接线图上的文字符号及其分类等知识。
变电站电气二次图纸识图与标号知识
(6) 利用相对编号法、回路标号弄清安装图与展开图的接线原理图中 设备的对应关系：核查安装图与展开图的对应关系的主要目的：第 一是检查安装图是否与展开图相对应。第二，弄清展开图中各设备 在现场的位置。从安装图（如保护屏端子排接线图）查清某个端子 排的端子在展开图中的位置，则先查出该端子上所在的回路标号， 再查对展开图中回路标号，相同的回路标号即同个回路，即可在展 开图中迅速找到该回路，在展开图查明它在整个回路中的作用。如 手上只有安装图或者发现安装图与展开图的原理接线图无法对应 时，则从安装图中每个的设备端子上所标的编号，依据相对编号法， 查到该所连接的另外设备的端子，然后再查出该端子所连接另外设 备，直到查到直流电源的正负极或交流回路的火线和中性线为止。
最后把整个相关的回路都查出来，画成图后可分析连接是否符合动 作原理。当想弄清展开图上设备的位置时，则一是利用展开图上的 设备表提供的位置，然后去相应的安装图上查对。二是先弄清展开 图中的端子符号，哪些是屏柜端子排的端子、哪些是（保护或自动） 装置的端子，然后直接去可能的屏柜、端子箱中查找。
回路标号的基本原则是：凡是各设备间要用控制电缆经端子进行 联系的，都要按回路编号的原则进行标号。此外，某些装设备在屏 顶的设备与屏内设备进行连接，也需要经过端子排，此时屏顶设备 就可看作是屏外设备，而在其连线上同样按回路编号原则给以相应 的标号。为了明确起见，对直流回路和交流回路采用不同的标号方 法，而在交、直流回路中，对各种不同用途的回路又赋予不同的数 字符号。因此在二次回路接线图中，我们看到标号后，就能知道这 一回路的性质而便于维护和检修。
二次接线图中常见的文字符号
二次接线图中常见的文字符号 4.1 4.2 4.3 5 5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8 5.9 5.10 6 合闸线圈 跳闸线圈 电磁锁 控制回路开关 控制开关（手动） 按钮开关 复归按钮 音响信号解除按钮 试验按钮 测量转换开关 手动准同期开关 同期开关 自动准同期开关 自同期开关 变压器、调压器 ＹＣ ＹＴ ＹＡ Ｓ ＳＡ ＳＢ ＳＲ ＳＢ ＳＢ ＳＭ ＳＳＭ１ ＳＳ1.6 11.7 11.8 11.9 11.10 12 13 14 15 16 远动装置 中央信号装置 保护装置 重合闸装置 电源自动投入装置 自动调节励磁装置 故障率波装置 自动准同期装置 手动准同期装置 自同期装置 熔断器 电容器 数字集成电路和器件 发热器件；热元件；发光器件；照明灯 程序；程序单；模块 ＡＴＡ ＡＣＳ ＡＰ ＡＰＲ ＡＡＴ ＡＥＲ ＡＦＯ ＡＳＡ ＡＳＭ ＡＳ ＦＵ Ｃ Ｄ Ｅ Ｊ
二次接线图中常见的文字符号 序号 1 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 1.10 1.11 1.12 1.13 1.14 1.15 1.16 1.17 1.18 1.19 1.20 1.21 1.22 1.23 1.24 1.25 1.26 1.27 1.28 1.29 1.30 1.31 2 3 4 元 件 名 称 继电器 电流继电器（负序、零序） 电压继电器（负序、零序） 时间继电器 中间（控制）继电器 信号继电器 温度继电器 气体继电器 保护出口继电器 自动重合闸继电器 极化继电器 防跳继电器 跳闸位置继电器 合闸位置继电器 事故信号中间继电器 预告信号中间继电器 同期中间继电器 重动继电器 脉冲继电器 绝缘监察继电器 电源监视继电器 压力监视继电器 闭锁继电器 切换继电器 收信继电器 停信继电器 频率继电器 接地继电器 阻抗继电器 功率方向继电器 差动继电器 接触器 合闸接触器 电抗器、线圈、永磁铁 操作线圈、闭锁线圈 新符号 Ｋ ＫＡ（Ｎ、Ｚ） ＫＶ（Ｎ、Ｚ） ＫＴ ＫＣ ＫＳ ＫＴ ＫＧ ＫＣＯ ＫＲＣ ＫＰ ＫＣＦ ＫＣＴ ＫＣＣ ＫＣＡ ＫＣＲ ＫＣＳ ＫＣＥ ＫＡＩ ＫＶＩ ＫＶＳ ＫＶＰ ＫＣＢ ＫＣＷ ＫＳＲ ＫＳＳ ＫＦ ＫＥ ＫＩ ＫＷ ＫＤ ＫＭ ＫＭＣ Ｌ Ｙ 序号 6.1 6.2 6.3 6.4 7 7.1 7.2 7.3 7.4 7.5 7.6 8 8.1 8.2 8.3 8.4 8.5 8.6 9 9.1 9.2 9.3 9.4 9.5 9.6 9.7 9.8 10 10.1 10.2 10.3 10.4 10.5 10.6 11 元 件 名 称 控制回路电源用变压器 电流互感器 电压互感器 转角变压器 信号器件；声光指示器 警铃 蜂鸣器 红灯 绿灯 光字牌 一般信号灯 电力回路开关器件 接地开关 刀开关 自动开关 灭磁开关 断路器及其辅助触点 隔离开关及其辅助触点 指示器件；测量设备；记录器件；信号发生器 电流表 电压表 电能表（无功电能表） 有功功率表 无功功率表 记录仪器 时钟 频率表 端子；接线柱；插头（座） 连接片 切换片 端子排 插头 插座 测试端子 功能单元；装置；控制；保护屏 新符号 ＴＣ ＴＡ ＴＶ ＴＲ Ｈ ＨＡＢ ＨＡＵ ＨＲ ＨＧ ＨＬ ＨＬ Ｑ ＱＳＥ ＱＫ ＱＡ ＱＦＢ ＱＦＢ ＱＳＥ Ｐ ＰＡ ＰＶ ＰＪ（ＰＲＪ） ＰＰＡ ＰＰＲ ＰＳ ＰＴ ＰＦ Ｘ ＸＢ ＸＢＣ ＸＴ ＸＰ ＸＳ ＸＥ Ａ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气常用新旧文字符号对照表附表一二次回路接线图中常见的文字符号序号符号文字解释序号符号文字解释1 DL 继路器及其辅助触点 31 JSJ 加速继电器2 WJ 温度继电器 32 YZJ 电压中间继电器3 G 隔离开关及其辅助触点 33 ZXJ 指挥信号中间继电器4 WSJ 瓦丝继电器 34 WH 有功电度表5 LH 电流互感器 35 XKJ 选控继电器6 ZCH 重合闸继电器 36 VARH 无功电度表7 YH 电压互感器 37 XCJ 选测继电器8 BCJ 保护继电器 38 KK 控制开关9 HQ 合闸线圈 39 FJ 复归继电器10 ZJ 中间继电器 40 HK 转换开关11 HC 合闸接触器 41 ZZJ 重复中间继电器12 HWJ 合闸位置继电器 42 ZK 自动开关13 TQ 跳闸线圈 43 XZJ 信号中间继电器14 TWJ 跳闸位置继电器 44 CK 测量转换开关15 LJ 电流继电器 45 XJJ 信号监察继电器16 HJ 合闸继电器 46 XK 信号转换开关17 YJ 电压继电器 47 TBJ 跳跃闭锁继电器18 TJ 跳闸继电器 48 DK 刀开关19 SJ 时间继电器 49 YJJ 压力监视中间继电器20 TJJ 同步检测继电器 50 MK 灭磁开关21 CJ 差动继电器 51 A 电流表22 XMJ 信号脉冲继电器(冲击继电器) 52 LK 联动开关23 GJ 功率继电器 53 V 电压表24 JJ 监察继电器 54 XWK 限位开关25 XJ 信号继电器 55 W 有功功率表26 SXJ 事故信号中间继电器 56 XD 信号灯27 RJ 热继电器 57 WAR 无功功率表28 YXJ 预告信号中间继电器 58 LD 绿色信号灯29 BSJ 闭锁继电器 59 STK 手动同期转换开关30 HZ 频率表 60 QA 起动按钮续附表一序号符号文字解释序号符号文字解释61 HD 红色信号灯 91 YM 电压互感器二次电压小母线62 RD 熔断器 92 L 电感63 GD 光字牌 93 ZM 转角变压器小母线64 JRD 击穿保险 94 D 二极管65 WS 位置指示灯95 XDC 蓄电池66 RRD 弱电熔断器(热线轴) 96 BG 晶体三极管67 FM 蜂鸣器 97 Z 整流器68 KM 控制回路小母线 98 DS 电磁铁69 DO 电笛 99 R 电阻70 RKM 弱电控制回路电源小母线 100 LP 连接片71 JL 警铃 101 RF 附加电阻72 XM 信号回路电源小母线 102 QP 切换片73 HA 合闸按钮 103 BD 白色信号灯74 RXM 弱电信号回路电源小母线75 TA 跳闸按钮76 NQM 事故音响信号小母线77 FA 复归按钮78 +SM 闪光信号小母线79 ZXA 指挥信号按钮80 (+)HM 合闸电源小母线81 YJA 中央音响信号解除按钮82 FM 辅助小母线83 YA 试验按钮84 YBM 预告信号小母线85 SA 事故按钮86 RM 掉牌未复位“光字牌”87 THM 同期合同小母线88 ZYM 指挥装置音响小母线89 C 电容教学题目：二次接线图的识别教学目的：1、使学员认识到二次回路在发电厂和变电站中的重要性；2、学员能理解、掌握二次图中图形符号所对应的含义；3、让学员掌握绘制二次接线图的方法和原则；4、学员能阅读各种电气二次接线图。
教学重点：阅读各种电气二次接线图。
教学难点：绘制二次接线图的方法和原则；教学方法：1、讲解法；2、图示法；3、多媒体。
教学用具：多媒体硬件、图形符号表、挂图（二次图纸）。
教学过程：引入课题一、发电厂、变电站一次设备和二次设备的分类；一次设备是指直接参加发、输、配电系统中使用的电气设备；如：发电机、变压器、电力电缆、输电线、断路器、隔离开关、电压互感器、电流互感器、避雷器等；有这些设备连接在一起构成的电路称之为一次接线或一次系统；二次设备是指对一次设备的工况进行监测、控制、调节、保护，并为运行人员提供运行工况所需要的电气设备；如：测量仪表、继电器、控制及信号器具、自动装置等。
由二次设备连接在一起所构成的电路称之为二次接线或二次回路。
二、二次回路（设备）在发电厂、变电站中担负的重要作用；二次回路一般包括：控制回路、继电保护回路、测量回路、信号回路、自动装置回路。
二次回路能对电力系统及一次设备的运行情况进行监测、控制、调节；更重要的是当一次设备发生故障时，它能迅速、有选择性的切除故障，以保障电力系统的安全运行。
三、二次接线图中国家规定的图形符号所对应的含义；见图形符号表。
四、二次接线图的分类及各类型二次图的特点和作用；1、二次接线图可分为：（1）、原理图；（2）、展开图；（3）、安装接线图；（4）、屏面布置图（包括端子排图）。
2、各类型二次图的特点和作用：（1）、原理图二次回路的原理图是体现二次回路工作原理的图纸，并且是绘制展开图和安装图的基础。
在原理接线图中，与二次回路有关的一次设备和一次回路，是同二次设备和二次回路画在一起的。
所有的一次设备和二次设备都以整体的形式在图纸中表现出来。
因此，这种接线图的特点是能够使看图者对整个二次回路的构成以及动作过程，都有一个明确的整体概念。
（2）、展开图展开图是以二次回路的每一个独立电源来划分单元而进行汇制的。
例如：交流电流回路、交流电压回路、直流控制回路、继电保护回路、信号回路等；根据这个原则，必须将属于同一个仪表或继电器的电流线圈、电压线圈以及触点，分别画在不同的回路中。
为了避免混淆，属于同一个仪表或继电器的线圈、触点等，都采用相同的文字符号。
（3）、安装接线图安装接线图又称屏背面接线图，它是厂家制造屏过程中配线的依据，也是安装、施工、运行、检修时的参考图纸。
它是以展开图、屏面布置图和端子排图为原始依据，由设计人员绘出。
安装接线图上设备的相对位置应与实际的安装位置相符合。
若可能时应将设备的内部接线画出。
见下图：DL-11/20设备安装单位编号同型设备顺序号设备的型号设备的顺序号设备的端子号设备的文字符号安装接线图上的设备符号示意图（4）、屏面布置图二次屏的屏面布置是根据二次回路的展开图，选好所用二次设备的型号之后进行的屏面布置图是为了屏面开孔及安装设备时用的。
因此屏面布置图中对设备尺寸及设备间距都按实际大小和比例精确的画出。
二次设备的布置、排列应按一定的顺序，如国家标准：在继电器屏上，一般把电流、电压继电器放在屏面的最上部，中部放置中间、时间、继电器。
下部放置调试工作量较大的继电器、压板及试验部件。
在控制屏上，一般把表记放置在屏的上部，光字牌、指示器、信号灯和控制开关等放置在屏的中部。
五、二次接线图的绘制原则；原理展开图的绘制原则：绘制二次接线图的基本原则是，将所有的二次设备元件用国家统一规定的相应图形、文字符号和数字符号表示出，期间的接线按照实际连结顺序绘出。
（在阅读二次图之前，首先要掌握二次设备元件国家统一规定的图形符号、文字符号和数字符号）二次回路标号的原则（1）、回路标号用两位数或三位数字组成，对某些主要回路常标以固定的数字标号，例如：合闸回路03、103、203；跳闸回路33、133、233等。
（2）在同一回路中，若有几个相同的型号的电器时，相互间以十位数或百位数加以区别。
一般交流回路采用十位数区别，如：1LH用A411、B411、C411、N411；2LH用A421、B421、C421、N421。
直流回路采用百位数区别，如：02、102、03、103。
（3）、按等电位原则进行标号。
即连与一点上的所有导线（包括连接的所有导体）标以相同的标号。
（4）、同一条回路标号时，可由左向右标号；靠正控制电源侧标以奇数，靠负控制电源侧标以偶数，以该支回路中主要降压元件（如线圈、电阻或电容）为分界。
展开图的特点是接线清晰、易于阅读，便于掌握整个继电保护装置的动作过程和工作原理，特别是在复杂的继电保护装置的二次回路中，用展开图绘制，其优点更为突出。
见下图。
交流电流回路+KM-KM 35KV2LH A速断过流瓦斯辅助小母线信号回路掉牌未复归直回路流小母线及熔断器保护跳闸1LH A 电流保护二次展开图安装接线图的绘制原则：在安装接线图中，二次接线通常都采用“相对标号法“。
所谓相对标号法就是甲、乙两个设备需要互相连接时，在接至甲设备的导线端编写上乙设备的标号，而在接至乙设备的导线端编写上甲设备的标号，因为标号是相对应的，所以叫相对标号法。
Ⅰ-5Ⅰ-10+KM-KM1RD2RDⅠ-1Ⅰ2 - 5 -3-12Ⅰ2 -1Ⅰ2 -3Ⅰ-5Ⅰ-2Ⅰ1 -Ⅰ- 3Ⅰ1 -1Ⅰ1 -3Ⅰ3 -7Ⅰ4 -10Ⅰ6 -1Ⅰ-13Ⅰ-14Ⅰ-92 -34 -14 -8Ⅰ-6Ⅰ-10Ⅰ3 -33 -5DL-11/10DL-11/10DS-112ZD-17DX-11/1YY1-DⅠ3 -3 安装接线图屏面布置图的绘制原则：屏面布置图中对设备尺寸及设备间距都按实际大小和比例精确的画出。
二次设备的布置、排列应按一定的顺序，如国家标准：在继电器屏上，一般把电流、电压继电器放在屏面的最上部，中部放置中间、时间、继电器。
下部放置调试工作量较大的继电器、压板及试验部件。
在控制屏上，一般把表记放置在屏的上部，光字牌、指示器、信号灯和控制开关等放置在屏的中部。
端子排的绘制原则：在安装接线图上，端子排一般采用四格的表示方法：第一格：表示屏内设备的文字符号及设备的接线螺钉号。
第二格：表示接线端子的序号和形式。
第三格：表示安装单位的回路编号。
第四格：表示屏内或屏顶引入设备的符号和螺钉号。
端子排的排列原则为满足运行、检修、调试的方便，端子排的排列是遵照下列原则排列的：1、当屏上只安装一个安装单位时，端子排应放在屏的右侧。
2、当屏上有几个安装单位时，则每一安装单位应有独立的端子排，要予留2~5个端子作为备用端子，在端子排的两端应装终端端子。
3、屏每侧装设端子的数目最多不得超过135个，一个端子的每一个接线螺钉，一般只接一根导线，特殊情况下最多可接两根导线，并要求两根导线的线径相同。
4、正、负电源之间，经常带正电的正电源，合闸和跳闸回路之间的端子应不相毗邻，一般需用一个空端子隔开。
端子排的排列如下图：至小母端子的表示方法图表示一个端子接两根导线主控制室XX屏XX配电装置本屏ⅩⅩ端子排六、阅读二次接线图的方法二次回路接线图的逻辑性很强，在绘制时遵循着一定的原则，阅读时若能抓住规律，就很容易看懂。
1、首先要了解各种控制电器和各种继电器的简单结构及动作原理。
否则，就不知道这些电器在什么情况下动作，动作时有什么特点；2、展开图中各设备都有国家统一规定的标准图形符号和文字标号。
了解电路图中所用设备的图形符号及文字符号所代表的意义很重要；3、展开图中继电器的接点和电器设备的辅助接点的位置都是按“正常状态”绘制，即继电器线圈内没有电流，断路器没有动作时所处的状态。
