调节阀噪音计算(△p=3bar的问题)
噪声估算的方式

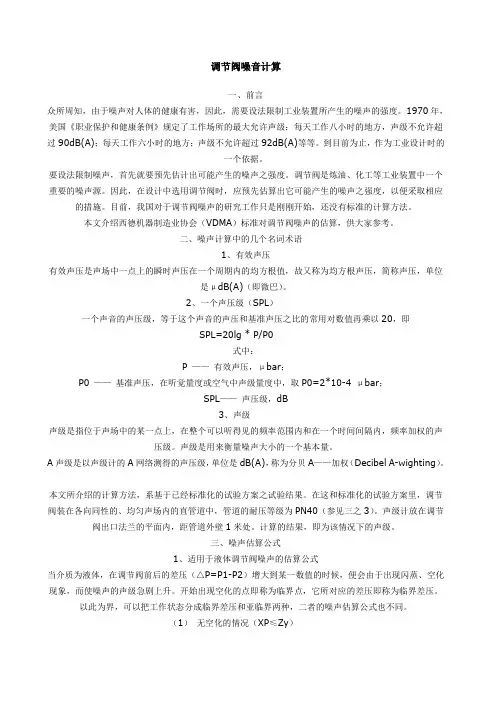

调节阀噪音计算一、前言众所周知，由于噪声对人体的健康有害，因此，需要设法限制工业装置所产生的噪声的强度。
1970年，美国《职业保护和健康条例》规定了工作场所的最大允许声级：每天工作八小时的地方，声级不允许超过90dB(A)；每天工作六小时的地方；声级不允许超过92dB(A)等等。
到目前为止，作为工业设计时的一个依据。
要设法限制噪声，首先就要预先估计出可能产生的噪声之强度。
调节阀是炼油、化工等工业装置中一个重要的噪声源。
因此，在设计中选用调节阀时，应预先估算出它可能产生的噪声之强度，以便采取相应的措施。
目前，我国对于调节阀噪声的研究工作只是刚刚开始，还没有标准的计算方法。
本文介绍西德机器制造业协会（VDMA）标准对调节阀噪声的估算，供大家参考。
二、噪声计算中的几个名词术语1、有效声压有效声压是声场中一点上的瞬时声压在一个周期内的均方根值，故又称为均方根声压，简称声压，单位是μdB(A)（即微巴）。
2、一个声压级（SPL）一个声音的声压级，等于这个声音的声压和基准声压之比的常用对数值再乘以20，即SPL=20lg * P/P0式中：P ——有效声压，μbar；P0 ——基准声压，在听觉量度或空气中声级量度中，取P0=2*10-4 μbar；SPL——声压级，dB3、声级声级是指位于声场中的某一点上，在整个可以听得见的频率范围内和在一个时间间隔内，频率加权的声压级。
声级是用来衡量噪声大小的一个基本量。
A声级是以声级计的A网络测得的声压级，单位是dB(A)，称为分贝A——加权（Decibel A-wighting）。
本文所介绍的计算方法，系基于已经标准化的试验方案之试验结果。
在这和标准化的试验方案里，调节阀装在各向同性的、均匀声场内的直管道中，管道的耐压等级为PN40（参见三之3）。
声级计放在调节阀出口法兰的平面内，距管道外壁1米处。
计算的结果，即为该情况下的声级。
三、噪声估算公式1、适用于液体调节阀噪声的估算公式当介质为液体，在调节阀前后的差压（△P=P1-P2）增大到某一数值的时候，便会由于出现闪蒸、空化现象，而使噪声的声级急剧上升。
调节阀整定及应用缺陷分析
调节阀的整定及应用缺陷分析摘要：调节阀在工业应用过程中，调节阀的整定是对其线性度、零点、量程的校验设定，是确保实现工艺控制性能的有效方法。
在不同的安装应用环境中，为满足生产安全运行的需要，针对不同的介质、压力、温度、流量、压差，调节阀要解决本身固有的缺陷。
本文就调节阀的整定，和对其常见的缺陷分析及解决方案进行总结论述。
关键词：调节阀；整定；应用缺陷分析一、调节阀的整定：1、山武avp-100调节阀定位器山武avp-100调节阀定位器是一款能自动调校的定位器，是本人认为调试最为方便的，通上气源调好空气减压器压力表，打开定位器前盖，给定18ma电流信号，按下”up”键3秒钟，就开始自整定，观察阀杆与标尺，阀杆走完上下两个行程，会在中间位置（50%）微调，选择中间位置，最后停留在标尺的87.5%位置（充气伸出型膜头），或25%位置（充气缩回型膜头）。
看膜头进气管在上部（伸出）或是在下部（缩回）便知。
一定要注意最后停留位置，否则自整定无效。
因为不同的调节阀自整定的时间不同，一般2min左右。
2、萨姆森4763定位器萨姆森4763定位器，首先，接通气源和信号源，打开定位器前盖，可以发现三个调整旋钮，”z”零点，”xp”增益（比例度），”q”输出气量。
增大或减小”q”输出气量调整,直到得到满意的定位速度，可通过按动范围弹簧观察效果。
给定50%的控制信号输入给定位器，转动”z”整螺丝，控制阀位是行程中间值。
调整”xp”增益（比例度），因”xp”是在气路放大器之前，并且与喷嘴背压相同，其微小动作可使输出发生很大的变化，所以设置在尽可能小的位置，但过小会造成阀的震荡（气喘）。
如图所示，气源压力在3bar（公斤）时，“xp”预设值在180?皛270?爸p”出厂设置为3%），在调整起点之前，要先调”xp”，然后调零点。
这样下来，行程的线性度基本完成。
下一步调零点，执行器杆伸出型，调整”z”零点，使阀杆刚好从初始位置离开，给定增加至4.5ma信号，使阀杆刚好从初始位置离开，给定20ma信号，阀位应该稳定在100%. 否则移动反馈臂上销钉，改变行程。
调节阀CV值的计算方法介绍
调节阀CV值的计算方法介绍1915年美国的FISHERGOVERNER公司按设计条件积累了图表，按图表先定口径。
由于用这个方法调节阀的费用减少了，阀的寿命延长了，因此当时得到了好评。
但是按选定的口径比现在计算出来的还大些。
后来按选定法对液体，气体，蒸汽及各种形式的阀进行了进一步的算法研究。
直到1930年美国的FOXBORO公司ROLPHRJOKWELL和DR.@.E.MASON对以下的V型(等百分比)阀,最初使用CV值,并发表了CV计算公式。
1944年美国的MASON—NELLANREGULATOR公司把ROKWELL和MAXON合并为MASON—NEILAN，发表了@V计算公式。
1945年美国的SONALDEKMAN公司发表了和MASON—NELLAN差不多的公式，但对流通面积和流量系数相对关系展开研究工作。
1962年美国的F@I （FLUID@ONTROLSINSTITUTE）发表了FCI58-2流量测定方法，并发表了调节阀口径计算。
迄今还在使用的CV计算式，但同FCI62-1。
1960年西德的VDI/VDE也发表了KV计算式，但同FCI62-1相同，仅仅是单位改为公制。
1966~1969年日本机械学会关于调节阀基础调查分会对定义瘩的口径计算，规格书，使用方法进行调查研究。
但到现在还未结束。
1977年美国的ISA （INSTRUMENTSOCIETYOFAMERICA）发表了标准S39。
1“关于压缩流体的计算”公式。
1977~1978美国的ANSI/ISA标准,S75.01于1979年5月15日发表了NO\\0046-79,为工程服务的报告。
调节并流通能力的计算，各仪表厂目前采用FCI推荐的CV值计算公式如表1公式压力条件计算式△P<21>△P≥P1/2液体同左气体常温（0~60C）温度修正(>60°C)蒸汽饱和过热表中各式对一般的使用场合可以满足。
但对于高压差，高粘度接近饱和状态的液体等场合，尤其是蝶阀，球阀等低压力恢复系数的阀，误差就很大了，必须进行修正。
调节阀门的基本定义与计算
调节阀门的基本定义与计算——摘自《调节阀使用与维修》吴国熙著调节阀的可调比调节阀的可调比就是调节阀所能控制的最大流量与最小流量之比。
可调比也称可调范围，若以R来表示，则（1）要注意最小流量Q min和泄漏量的含义不同。
最小流量是指可调流量的下限值，它一般为最大流量Q max 的2%～4%，而泄漏量是阀全关时泄漏的量，它仅为最大流量的0.1%～0.01%。
1、理想可调比当调节阀上压差一定时，可调比称为理想可调比，即（2）也就是说，理想可调比等于最大流量系数与最小流量系数之比，它反映了调节阀调节能力的大小，是由结构设计所决定的。
一般总是希望发可调比大一些为好，但由于阀芯结构设计及加工方面的限制，流量系数K vmin不能太小，因此，理想可调比一般均小于50。
目前我国统一设计时取R等于30。
2、实际可调比调节阀在实际工作时不是与管路系统串联就是与旁路关联，随管路系统的阻力变化或旁路阀开启程度的不同，调节阀的可调比也产生相应的变化，这时的可调比就称为实际可调比。
（1）串联管道时的可调比如图1所示的串联管道，由于流量的增加，管道的阻力损失也增加。
若系统的总压差△P s不变，则分配到调节阀上的压差相应减小，这就使调节阀所能通过的最大流量减小，所以，串联管道时调节阀实际可调比会降低。
若用R'表示调节阀的实际可调比，则令（3）则（4）式中△P vmax—调节阀全关时阀前后的压差约等于系统总压差；△P vmin—调节阀全开时阀前后的压差；△P s—系统的压差。
s—调节阀全开时阀前后压差与系统总压差之比，称为阀阻比，也称为压降比。
由式（4）可知，当s值越小，即串联管道的阻力损失越大时，实际可调比越小。
它的变化情况如图2所示。
（2）并联管道时的可调比如图3所示的并联管道，当打开与调节阀并联的旁路时，实际可调比为：若令则（5）从上式可知：当X值越小，即旁路流量越大时，实际可调比就越小。
它的变化如图4所示。
从图中可以看出旁路阀的开度对实际可调比的影响极大。

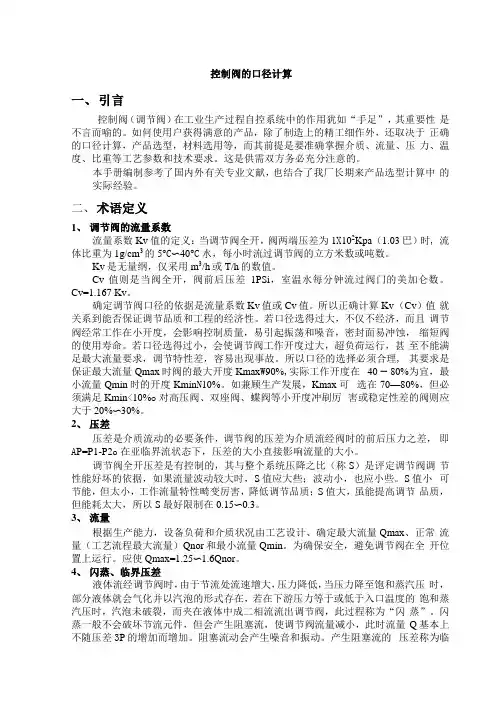

控制阀的口径计算

控制阀的口径计算一、引言控制阀（调节阀）在工业生产过程自控系统中的作用犹如“手足”，其重要性是不言而喻的。
如何使用户获得满意的产品，除了制造上的精工细作外，还取决于正确的口径计算，产品选型，材料选用等，而其前提是要准确掌握介质、流量、压力、温度、比重等工艺参数和技术要求。
这是供需双方务必充分注意的。
本手册编制参考了国内外有关专业文献，也结合了我厂长期来产品选型计算中的实际经验。
二、术语定义1、调节阀的流量系数流量系数Kv值的定义：当调节阀全开，阀两端压差为1X102Kpa（1.03巴）时, 流体比重为1g/cm3的5°C〜40°C水，每小时流过调节阀的立方米数或吨数。
Kv是无量纲，仅采用m3/h或T/h的数值。
Cv值则是当阀全开，阀前后压差1PSi，室温水每分钟流过阀门的美加仑数。
Cv=1.167 Kv。
确定调节阀口径的依据是流量系数Kv值或Cv值。
所以正确计算Kv （Cv）值就关系到能否保证调节品质和工程的经济性。
若口径选得过大，不仅不经济，而且调节阀经常工作在小开度，会影响控制质量，易引起振荡和噪音，密封面易冲蚀，缩短阀的使用寿命。
若口径选得过小，会使调节阀工作开度过大，超负荷运行，甚至不能满足最大流量要求，调节特性差，容易出现事故。
所以口径的选择必须合理, 其要求是保证最大流量Qmax时阀的最大开度Kmax W90%,实际工作开度在40一80%为宜，最小流量Qmin时的开度Kmin N10%。
如兼顾生产发展，Kmax可选在70—80%，但必须满足Kmin<10%o对高压阀、双座阀、蝶阀等小开度冲刷厉害或稳定性差的阀则应大于20%〜30%。
2、压差压差是介质流动的必要条件，调节阀的压差为介质流经阀时的前后压力之差，即A P=P1-P2o在亚临界流状态下，压差的大小直接影响流量的大小。
调节阀全开压差是有控制的，其与整个系统压降之比（称S）是评定调节阀调节性能好坏的依据，如果流量波动较大时，S值应大些；波动小，也应小些。
