住宅设计规范GB0096-2011讲解(1)

11
《民用建筑设计通则》规定了可踏面宽度大
于或等于 0.22m ，本规范对住宅窗台的防护 要求更加严格，水平栏杆等一律视为可踏面。 明确了住宅蹬踏面为小于 0.45m 即为蹬踏面， 此种情况下的任何踏面宽均算为蹬踏面。严 格了标准，明确该规范高于通则的住宅部分 内容。 窗台距楼面的高度明确为净高，如果有高度 低于或等于 0.45m 可踏面时，窗台高度应从 可踏面起算。
公共出入口的台阶是老年人、儿童等摔伤事故的 多发地点，本条对台阶踏步宽度、高度等作出的 相关规定，保证了老人、儿童行走在公共出入口 时的安全。
51

12J003《室外工程》
52
6.2 安全疏散出口

6.2.1（强标）十层以下的住宅建筑，当住宅单元任 一层的建筑面积大于 650m2，或任一套房的户门至 安全出口的距离大于 15m时，该住宅单元每层的安 全出口不应少于2个。 6.2.2（强标）十层及十层以上但不超过十八层的住 宅建筑，当住宅单元任一层的建筑面积大于650m2， 或任一套房的户门至安全出口的距离大于 10m时， 该住宅单元每层的安全出口不应少于2个。
48


6.1.2 （ 强 标） 住 宅的 公 共 出 入口 台 阶 高 度 超 过 0.70m并侧面临空时，应设防护设施，防护设施净 高不应低于1.05m。 6.1.3 （强标）住宅的外廊、内天井及上人屋面等 临空处的栏杆净高，六层及六层以下不应低于 1.05m，七层及七层以上不应低于 1.10m。防护栏 杆必须采用防止少年儿童攀登的构造，当采用垂 直杆件做栏杆时，其杆件净距不应大于0.11m。

10
5.8门窗

5.8.1（强标）外窗窗台距楼面、地面的净高低于 0.90m时，应有防护措施。
条文说明：距离楼（地）面 0.45m 以下的台面、 横栏杆等容易造成无意识攀登的可踏面，不应计 入窗台净高。 住宅窗台高度与一般民用建筑有区别。《民用建 筑设计通则》外窗窗台的净高规定为不低于 0.80m ，住宅建筑的使用性质与一般民用建筑有 别，如距楼地面净高较低，容易发生儿童坠楼事 故，故窗台净高提至0.90m。
18
19
05SJ807民用建筑工程设计常见问题分析及图示——建筑专业
20
05SJ807 民用建筑工程设计常见问题分析及图 示——建筑专业
2.4 临空低窗台与阳台等临空部位防护措施
常见问题：低窗未采取防护措施；宽窗台低窗、 凸窗为从窗台面起算防护高度。
21
改进措施： 《民用建筑设计通则》（ GB50352 － 2005 ）
06J403-1《楼梯
45
6 施工 6.1 所有焊缝要求满焊，并打平磨光。 6.3 玻璃栏杆必须采用安全玻璃。栏杆所用安全玻 璃的厚度不得小于 12mm 。当玻璃位于建筑高度为 5m及以上时，应使用钢化夹层玻璃。 P152 立柱固定详图 立柱与底板焊接，底板用膨胀螺栓A8固定。

39
A.1.1可踏面 可踏面应符合 GB50352《民用建筑设计通则》的相 关规定。侧装式护栏扶手下部为高度不大于450mm 的平台，扶手内侧平台宽度大于 65mm 时，其平台 应视为可踏面，见图A.1。

40
41
护栏防护高度 栏板上边缘高于扶手顶标高时，高出部分尺 寸不计护栏防护高度，见图A.2。

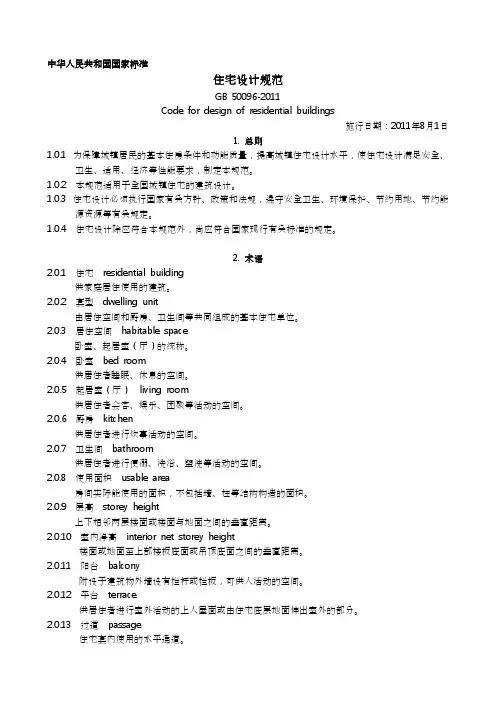

《住宅设计规范》
GB0096-2011 2011-07-26发布 2012-08-01实施
1
住宅设计规范已有四个版本：
1. 《住宅建筑设计规范》GBJ96-86；
2. 《住宅设计规范》GB50096-1999； 3. 《住宅设计规范》GB50096-1999
（2003）版； 4. 《住宅设计规范》GB50096-2011版 2012年8月1日起实施。

49

男子人体直立状态下的重心高度为 1026mm，因 此对栏杆的最低安全高度确定为 1.05m 。对于七 层及七层以上住宅，由于人们登高和临空俯视时 会产生恐惧的心理，而产生不安全感，适当提高 栏杆高度将会增加人们心理的安全感，故比六层 及六层以下住宅的要求提高了 0.05m ，即不应低 于 1.10m 。对栏杆的开始计算部位应从栏杆下部 可踏部位起计，以确保安全高度。

46

5.8.6 厨房和卫生间的门应在下部设有有效截面面 积不小于0.02m2的固定百叶，或距地面留出不小 于30mm的缝隙。 条文说明：当厨房和卫生间的外窗关闭或暗卫生 间无外窗时，必需通过门进风。

47
6 共用部分
6.1

窗台、栏杆和台阶
6.1.1（强标）楼梯间、电梯厅等共用部分的外窗 窗台距楼面、地面的净高小于 0.90m 时，应有防 护设施。 条文说明：执行中发现有理解为住宅共用部分的 窗台栏杆高度执行《民用建筑设计通则》的情况， 本条特别提出共用部分的窗台栏杆也应执行本规 范。
22
低窗防护方式： 1设置贴窗、贴墙或落地内护栏； 2外置贴窗、贴墙外护栏； 3距楼地面0.8m（0.9m）以下采用满足防护
安全要求的固定窗。
23
低窗台凸窗防护方式： 1设置贴窗内护栏； 2设置贴窗外护栏； 3 距窗台面 0.8m （ 0.9m ）以下采用满足防护
阳台是“附设于建筑物外墙，供人活动的空
8
阳台栏杆防护高度与窗台高度的差异
窗台高度
阳台栏杆防护高度
9

5.6.4 封闭阳台栏板或栏杆也应满足阳台栏 板或栏杆净高要求。七层及七层以上住宅 和寒冷、严寒地区住宅宜采用实体栏板。
封闭阳台也是阳台，由于封闭阳台不改变 人体重心稳定和心理要求，故封闭阳台栏 杆的高度不同于窗台高度，封闭阳台栏杆 也应满足阳台栏杆净高要求。
A.1.2
42
43
A.2 装配 护栏装配应满足下列要求： a ）立柱、扶手、栏板之间应组装方便、连接牢固； b ）玻璃夹持处，应有尼龙或橡胶衬垫，且厚度不 应小于2mm； c ）玻璃栏板临空时，玻璃应采用开孔或承托形式 夹持固定。

44
栏杆 栏板（一）》—— 4.4.5金属管材的管壁厚度以图中注明的为准， 若图中未注明的非受力杆件，应满足表 2 的 要求。
2.0.15



条文说明： 本条规定的依据是： 1 、窗台净高低于或等于 0.45m 的凸窗台 面，容易造成无意识攀登，其有效防护 高度应从凸窗台面起算，高度不应低于 净高0.90m；
16
17
2、实态调查表明，当出现可开启窗扇执手超
出一般成年人正常站立所能触及的范围，就 会出现攀登至凸窗台面关闭窗扇的情况，如 可开启窗扇窗洞口底距凸窗台面的净高小于 0.90m，容易发生坠落事故。所以本条规定可 开启窗扇窗洞口底距窗台面的净高低于 0.90m 时，窗洞口处应有防护措施，其防护高度从 窗台面起算不应低于0.90m。 （补注：综上两条条文说明，凸窗的开启窗 扇可触及时，可从窗台位置防护；不可触及 时，应贴窗防护。）
28
图10.5.3 凸窗台护栏高度示意图
29
图10.5.3 凸窗台护栏高度示意图
30
建筑玻璃应用技术规程 7.2.5 室内栏板用玻璃应符合下列规定： 1 不承受水平荷载的栏板玻璃应使用符合本 规程表 7.1.1-1 的 规定 、 且公称 厚度不小于 5mm 的 钢 化 玻 璃 ， 或 公 称 厚 度 不 小 于 6.38mm的夹层玻璃；
6.10.3窗的设置应符合下列规定： 4 临空的窗台低于 0 ． 80m 时，应采取防护措 施，防护高度由楼地面起计算不应低于 0．80m； 注： 1 住宅窗台低于 0 ． 90m 时，应采取防护措施； 2 低窗台、凸窗等下部有能上人站立的宽窗台 面时，贴窗护栏或固定窗的防护高度应从窗台 面起计算。
32
33
2010 年 9 月 5日，西安市长安区紫藤花园，一
名4岁多的小男孩从5楼窗户坠落身亡 。 儿童坠楼事故的报道不时见诸报端，据媒体 报道，仅温州一地， 2012年暑假就发生 20起 儿童坠楼事。 2012年 10月 23日，湘潭市岳塘区双拥路的丝 绸大厦，一名3岁左右的小女孩从11楼掉落到 5楼阳台上，在送往医院途中死亡。
JGJ113-2009
31
2
承受水平荷载的栏板玻璃应使用符合本规程 表7.1.1－1的规定、且公称厚度不小于12mm 的钢化玻璃或公称厚度不小于 16.76mm 钢化 夹层玻璃。当栏板玻璃最低点离一侧楼地面 高度在3m或3m以上、5m或5m以下时，应使 用公称厚度不小于 16.76mm 钢化夹层玻璃。 当栏板玻璃最低点离一侧楼地面高度大于 5m 时，不得使用承受水平荷载的栏板玻璃。
14
凸窗——凸出建筑外墙面的窗户。 条文说明： 2.0.15 凸窗既作为窗，在设计和 使用时就应有别于地板（楼板）的延伸，也 就是说不能把地板延伸出去而仍称之为凸窗。 凸窗的窗台应只是墙面的一部分且距地面应 有一定高度。凸窗的窗台防护高度要求与普 通窗台一样，应按本规范的相关规定进行设 计。 2.0.12平台——供居住者进行室外活动的上人 屋面或由住宅底层地面伸出室外的部分。
50

6.1.4 住宅的公共出入口台阶踏步宽度不宜小于 0.30m ，踏步高度不宜大于 0.15m ，并不宜小于 0.10m ，踏步高度应均匀一致，并应采取防滑措 施。台阶踏步数不应少于 2 级，当高差不足 2 级时， 应按坡道设置；台阶宽度大于 1.80m 时，两侧宜 设置栏杆扶手，高度应为0.90m。
6
5.6 阳台
5.6.2 （强标）阳台栏杆设计应采用防止儿童
攀登的构造，栏杆的垂直杆件间净距不应大 于 0.11m ，放置花盆处必须采取防坠落措施。
7
5.6.3
（强标）住宅的阳台栏板或栏杆净高， 六层及六层以下的不应低于 1.05m ；七层及 七层以上的不应低于1.10m。 间”。栏杆或栏板的构造一般与窗台不同， 人站在阳台前比站在窗前有更加靠近悬崖的 眩晕感。根据人体重心稳定和心理要求，阳 台栏杆应随建筑高度增高而增高。
