UG表达式

表达式Expressions综述在参数化设计中表达式是有价值的，它们可用于控制在一个零件的特征间关系或控制在一个装配件的零件间关系。

表达式用于控制模型参数的数学表达式或条件语句。

表达式既可以用于控制模型内部的尺寸及尺寸与尺寸之间的关系，也可以控制装配件中零件之间的尺寸关系。

表达式语言a =b + c值赋给左侧左侧：变量名右侧：表达式字符串表达式的组成：表达式由两部分组成，左侧为变量名，右侧为组成表达式的字符串。

表达式字符串经计算后将值赋予左侧的变量。

对于UG，表达式有自己的语言，它模仿C编程语言。

p1=10p2=2.5p3=p1/p2p4=p1-p2p5=sqrt(p1) // Built-In Functionp6=distance(4) //Geometry Expressionlength=8width=if (length<8) (2) else (3)变量名表达式的变量名：变量名是由字母与数字组成的字符串，但必须以字母开始；可包含下划线“_”；表达式变量名的字母不分大小写，下面两种情况例外：如果表达式的单位设为恒定的，则表达式变量名大小写有区别；在NX3.0版本之前建立的表达式，其变量名大小写有区别。

判断下列哪些变量名是合法的？p1、P1、2points、two_points、234、abc、height_所有表达式名也可作为变量。

例如下列表达式p1、p2可用于p3中。

p1=10p2=2.5p3=p1/p2//在应用p1及p2于p3之前，p1和p2必须先被定义运算符及内置函数运算符1、算术运算符－+、-、×、/等例：p1=10+3、p3=p1/p2、volume1=length^3 2、相关的、相等的和逻辑运算符例：width=if (length<8) (2) else (3)内置函数例：height=abs(-50)表达式的类型1、算术表达式，如p1=5+8*sin452、条件表达式，如width=if (length<8) (2) else (3)3、几何表达式，如MEASUREMENT(3)在表达式内使用注释在表达式之后实际注释内容前利用“//”在表达式中建立注释。

表达式在UGII工程图中的应用

表达式在UGII工程图中的应用在UGII系统中建立工程图时，使用表达式常常会达到事半功倍的效果，下面就是笔者的一些心得。

一、表达式在工程图模块中变得可用UG系统的缺省设置是在进入工程图模块后，表达式变成不可用，也就意味着，在工程图模块中不能通过更改表达式的值的方法来改变零件的模型参数。

如果需要在工程图模块中使用表达式，则只要在UGII_ENV.DAT文件中将环境变量UGII_DRAFT_EXPRESSIONS_OK的值设置成1。

表达式对话框在制图模块中将可使用。

二、表达式用于视图比例当有些零部件的尺寸变化较大，无法固定其工程图图幅时，可通过表达式控制视图比例，确保其工程图图幅不变。

具体步骤如下：(1)在表达式中建立如下变量:p0=200view_scale=1/(ceil(p0/100))其中p0为该零件尺寸变化幅度最大的尺寸之一，view_scale为用户自定义变量，将用于控制视图比例。

(2)在工程图模块中添加视图时，将图1所示scale文本框的值设置成view_scale。

这样，当p0尺寸变化时，view_scale也跟着变化，结果是视图的大小变化不大，故其图幅也就不需变化。

图1添加视图对话框三、表达式用于特殊标注图2所示的模型中，尺寸标注随凹槽的数量、凹槽间间距的变化而变化。

该模型在建模时，两端的凹槽通过slot特征建立，中间的凹槽通过instance特征建立，并在表达式中生成相应变量： n=3jz=20其中n为阵列特征数量，jz为阵列特征间距。

图2 特殊标注在建立图2所示尺寸标注时，需在图3尺寸标注对话框中做如下事情：(1)在附加文本方式组合框中选择simple append选项，在Place Text组合框中选择before/after选项；(2)在before text文本框中加入“<X@n>X<X@jz>=(”，在after text文本框中加入“)”；(3)标注尺寸。

UG 模架库参数表

有无推板导套：=1有导套；=0无导套
supp_gbb_r=1
有无水口板导套：=1有导套；=0无导套
supp_gpa=1
有无导柱：=1有导柱；=0无导柱
supp_r=1
有无水口板：=1有水口板，=0无水口板
supp_s=1
有无推板：=1有推板，=0无推板
supp_spn=1
有无拉杆：=1有拉杆，=0无拉杆
拉杆导套（安装空）直径
spn_bush_hd=35+1.4
拉杆导套沉头孔直径
spn_bush_hh=8+0.2
拉杆导套沉头孔深度
spn_hd=25+1.4
拉杆沉头孔直径
spn_hh=10+0.2
拉杆沉头孔深度
spn_l=CP_off+CP_h/2+TCP_off+TCP_h 拉杆长度=C板偏离+半C板高度+顶板偏离+顶板厚度
说明
模架型号模板宽度模板长度动模离空定模离空底针板离空（垫钉高度）顶板厚度 B板厚度 EJB长度 EJP长度 EJP无、有
C板宽度顶出板宽度面针板厚度底针板厚度 A板厚度 B板厚度承板（C板）厚度
面、底针板固定螺丝直径顶出板螺钉X向距离顶出板螺钉Y向距离拉杆型号水口板（弹料板）厚度推板厚度回针（复位杆）直径 EGP直径回针X向距离回针Y向距离拉杆直径导柱或拉杆X向距离拉杆Y向距离Y0 拉杆Y向距离Y1 上下模螺钉直径上下模螺钉沉头孔深度上下模螺钉X向距离上下模螺钉Y向距离单边螺钉数量模胚类型直身模顶板宽度工边模顶板宽度
顶出板螺钉长度=底针板厚+ 面针板厚-沉头孔深度
es_n

ug部件间表达式

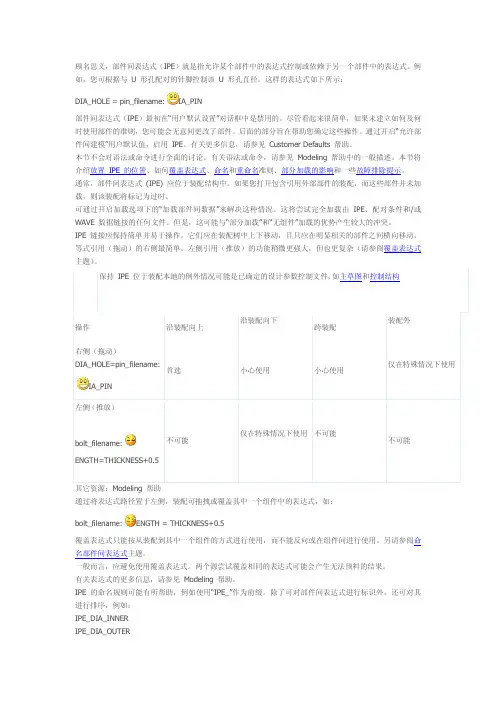

顾名思义，部件间表达式（IPE）就是指允许某个部件中的表达式控制或依赖于另一个部件中的表达式。
