HPE工法在天津地下交通枢纽工程施工中的应用

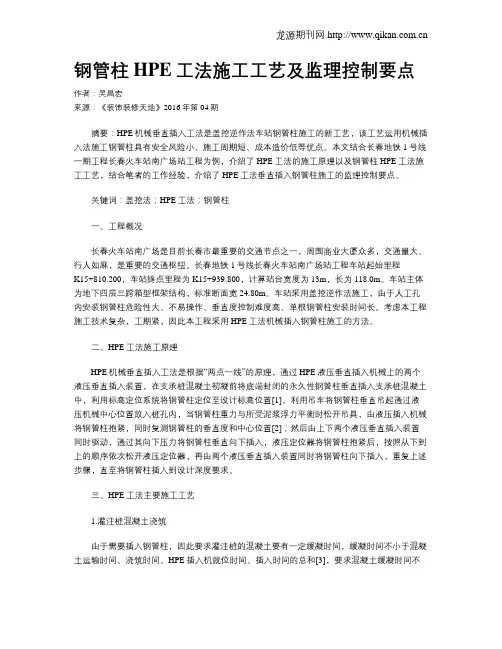

钢管柱HPE工法施工工艺及监理控制要点
钢管柱HPE工法施工工艺及监理控制要点作者：吴昌宏来源：《装饰装修天地》2016年第04期摘要：HPE机械垂直插入工法是盖挖逆作法车站钢管柱施工的新工艺，该工艺运用机械插入法施工钢管柱具有安全风险小、施工周期短、成本造价低等优点。
本文结合长春地铁1号线一期工程长春火车站南广场站工程为例，介绍了HPE工法的施工原理以及钢管柱HPE工法施工工艺，结合笔者的工作经验，介绍了HPE工法垂直插入钢管柱施工的监理控制要点。
关键词：盖挖法；HPE工法；钢管柱一、工程概况长春火车站南广场是目前长春市最重要的交通节点之一，周围商业大厦众多，交通量大、行人如麻，是重要的交通枢纽。
长春地铁1号线长春火车站南广场站工程车站起始里程K15+810.200，车站终点里程为K15+939.800，计算站台宽度为13m，长为118.0m。
车站主体为地下四层三跨箱型框架结构，标准断面宽24.80m。
车站采用盖挖逆作法施工，由于人工孔内安装钢管柱危险性大、不易操作、垂直度控制难度高、单根钢管柱安装时间长。
考虑本工程施工技术复杂，工期紧，因此本工程采用HPE工法机械插入钢管柱施工的方法。
二、HPE工法施工原理HPE机械垂直插入工法是根据“两点一线”的原理，通过HPE液压垂直插入机械上的两个液压垂直插入装置，在支承桩混凝土初凝前将底端封闭的永久性钢管柱垂直插入支承桩混凝土中，利用标高定位系统将钢管柱定位至设计标高位置[1]。
利用吊车将钢管柱垂直吊起通过液压机械中心位置放入桩孔内，当钢管柱重力与所受泥浆浮力平衡时松开吊具，由液压插入机械将钢管柱抱紧，同时复测钢管柱的垂直度和中心位置[2]；然后由上下两个液压垂直插入装置同时驱动，通过其向下压力将钢管柱垂直向下插入，液压定位器将钢管柱抱紧后，按照从下到上的顺序依次松开液压定位器，再由两个液压垂直插入装置同时将钢管柱向下插入，重复上述步骤，直至将钢管柱插入到设计深度要求。
三、HPE工法主要施工工艺1.灌注桩混凝土浇筑由于需要插入钢管柱，因此要求灌注桩的混凝土要有一定缓凝时间，缓凝时间不小于混凝土运输时间、浇筑时间、HPE插入机就位时间、插入时间的总和[3]，要求混凝土缓凝时间不少于24小时，这就是所谓的超缓凝混凝土，施工时必须确保混凝土的施工质量，特别是东北地区冬季的施工，超缓凝混凝土的质量更是要严格要求，确保中间桩的施工质量。

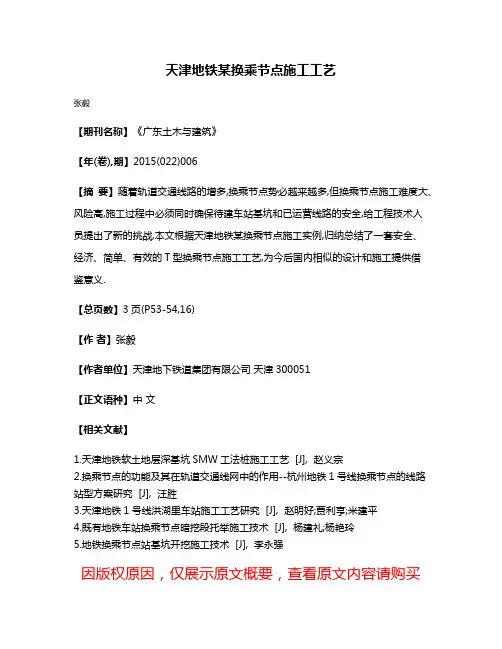

天津地铁某换乘节点施工工艺
天津地铁某换乘节点施工工艺
张毅
【期刊名称】《广东土木与建筑》
【年(卷),期】2015(022)006
【摘要】随着轨道交通线路的增多,换乘节点势必越来越多,但换乘节点施工难度大、风险高,施工过程中必须同时确保待建车站基坑和已运营线路的安全,给工程技术人
员提出了新的挑战,本文根据天津地铁某换乘节点施工实例,归纳总结了一套安全、
经济、简单、有效的T型换乘节点施工工艺,为今后国内相似的设计和施工提供借
鉴意义.
【总页数】3页(P53-54,16)
【作者】张毅
【作者单位】天津地下铁道集团有限公司天津300051
【正文语种】中文
【相关文献】
1.天津地铁软土地层深基坑SMW工法桩施工工艺 [J], 赵义宗
2.换乘节点的功能及其在轨道交通线网中的作用--杭州地铁1号线换乘节点的线路站型方案研究 [J], 汪胜
3.天津地铁1号线洪湖里车站施工工艺研究 [J], 赵明好;贾利亨;米建平
4.既有地铁车站换乘节点暗挖段托举施工技术 [J], 杨建礼;杨艳玲
5.地铁换乘节点站基坑开挖施工技术 [J], 李永强
因版权原因，仅展示原文概要，查看原文内容请购买。

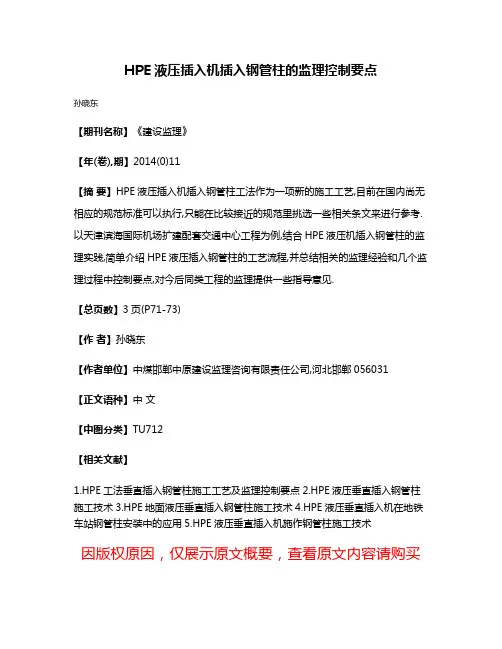

HPE液压插入机插入钢管柱的监理控制要点
HPE液压插入机插入钢管柱的监理控制要点
孙晓东
【期刊名称】《建设监理》
【年(卷),期】2014(0)11
【摘要】HPE液压插入机插入钢管柱工法作为一项新的施工工艺,目前在国内尚无相应的规范标准可以执行,只能在比较接近的规范里挑选一些相关条文来进行参考.以天津滨海国际机场扩建配套交通中心工程为例,结合HPE液压机插入钢管柱的监理实践,简单介绍HPE液压插入钢管柱的工艺流程,并总结相关的监理经验和几个监理过程中控制要点,对今后同类工程的监理提供一些指导意见.
【总页数】3页(P71-73)
【作者】孙晓东
【作者单位】中煤邯郸中原建设监理咨询有限责任公司,河北邯郸056031
【正文语种】中文
【中图分类】TU712
【相关文献】
1.HPE工法垂直插入钢管柱施工工艺及监理控制要点
2.HPE液压垂直插入钢管柱施工技术
3.HPE地面液压垂直插入钢管柱施工技术
4.HPE液压垂直插入机在地铁车站钢管柱安装中的应用
5.HPE液压垂直插入机施作钢管柱施工技术
因版权原因，仅展示原文概要，查看原文内容请购买。
HPE液压垂直插入钢管柱施工工法(2)
HPE液压垂直插入钢管柱施工工法一、前言HPE液压垂直插入钢管柱施工工法是一种新型的施工方法，通过使用特殊的机具设备和技术措施，能够高效、安全地完成钢管柱的垂直插入。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点HPE液压垂直插入钢管柱施工工法具有以下特点：1. 高效性：施工过程中可以提供较高的施工效率，减少人力和时间成本。
2. 精准性：可以保证钢管柱的垂直性和整体稳定性，提高施工质量。
3. 环保性：由于施工过程无需挖掘土方，减少了土地破坏和环境污染。
4. 适应性强：适用于各种地质条件和工程类型，如房屋建筑、桥梁、电力、石油化工等。
5. 灵活性：可以根据实际需要选择不同规格和材质的钢管柱。
三、适应范围HPE液压垂直插入钢管柱施工工法适用于以下工程项目：1. 建筑物的基础施工，如楼房、桥梁、堤坝等。
2. 油气输送管线的安装和维修。
3. 电力设施的建设和改造，如输电塔、变电站等。
四、工艺原理HPE液压垂直插入钢管柱施工工法的原理如下：1. 通过液压力将钢管柱垂直插入地面，施工中使用特殊的液压设备和附件来控制插入的速度和力度。
2. 通过液压油缸提供的力量和柱状物自身的重力，将钢管柱从地面推入地下，使其保持垂直，并达到预定的插入深度。
3. 施工过程中，通过控制液压系统的压力和流量，调整插入的速度和力度，确保钢管柱的稳定和垂直性。
五、施工工艺HPE液压垂直插入钢管柱施工工艺包括以下几个阶段：1. 准备阶段：确定施工位置和插入深度，清理施工现场，布置施工设备和材料。
2. 定位阶段：使用激光测量仪或其他测量工具，确保钢管柱的垂直性和位置准确。
3. 插入阶段：将液压设备与钢管柱连接，控制液压系统的压力和流量，缓慢插入钢管柱至设计要求的深度。
4. 固结阶段：根据实际情况选择添加固结材料，提高钢管柱的稳定性和抗压能力。
5. 检测阶段：使用测量工具对钢管柱进行垂直度和稳定性的检测，确保施工质量符合要求。

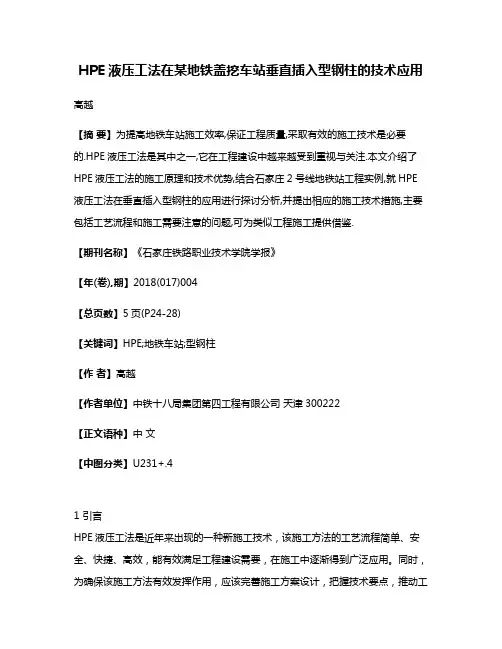

HPE液压工法在某地铁盖挖车站垂直插入型钢柱的技术应用
HPE液压工法在某地铁盖挖车站垂直插入型钢柱的技术应用高越【摘要】为提高地铁车站施工效率,保证工程质量,采取有效的施工技术是必要的.HPE液压工法是其中之一,它在工程建设中越来越受到重视与关注.本文介绍了HPE液压工法的施工原理和技术优势,结合石家庄2号线地铁站工程实例,就HPE 液压工法在垂直插入型钢柱的应用进行探讨分析,并提出相应的施工技术措施,主要包括工艺流程和施工需要注意的问题,可为类似工程施工提供借鉴.【期刊名称】《石家庄铁路职业技术学院学报》【年(卷),期】2018(017)004【总页数】5页(P24-28)【关键词】HPE;地铁车站;型钢柱【作者】高越【作者单位】中铁十八局集团第四工程有限公司天津300222【正文语种】中文【中图分类】U231+.41 引言HPE液压工法是近年来出现的一种新施工技术，该施工方法的工艺流程简单、安全、快捷、高效，能有效满足工程建设需要，在施工中逐渐得到广泛应用。
同时，为确保该施工方法有效发挥作用，应该完善施工方案设计，把握技术要点，推动工程建设顺利进行，为提高工程质量奠定基础。
本文将结合工程实例，就HPE液压工法的应用进行探讨分析，希望能为类似工程施工提供启示。
2 HPE液压工法概述2.1 施工原理HPE液压工法首先将HPE液压插入机械准确就位、定位，根据HPE液压插入机机身上的垂直调校装置，调整垂直度。
HPE液压插入机定位垂直后，将钢柱吊起，用HPE液压插入机的液压定位器将钢柱抱紧，根据二点定位原理，抱紧钢柱后再复测垂直度。
垂直度合格后将钢柱在砼初凝前，用HPE液压垂直插入机将型钢柱插入到灌注桩混凝土中，直至达到设计标高及标准要求为止。
[1]施工中需要使用的设备装置包括：液压定位器2个、垂直插入系统2个，水平调校装置4个，垂直调校装置1个、垂直仪1台。
2.2 HPE液压工法的优势例如，垂直精度高，垂直度≦L/1000（L为型钢柱长度）。
定位准确，单柱安装施工周期短，大大节约施工工期。

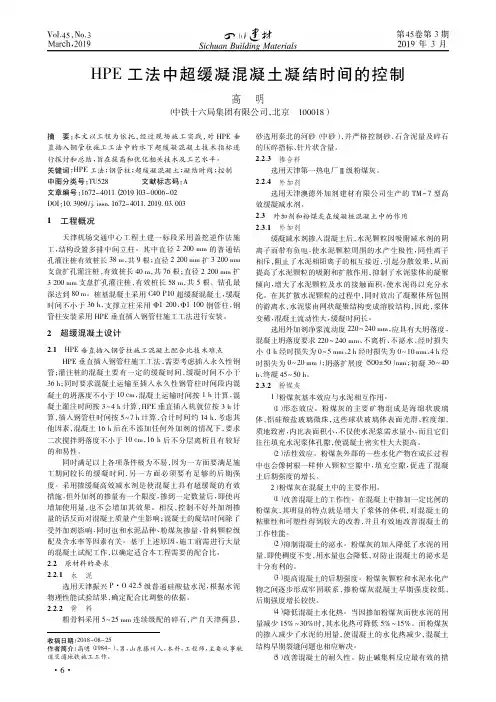

HPE工法中超缓凝混凝土凝结时间的控制
HPE 工法中超缓凝混凝土凝结时间的控制高明（中铁十六局集团有限公司，北京100018）收稿日期：2018－08－25作者简介：高明（1984－），男，山东滕州人，本科，工程师，主要从事轨道交通地铁施工工作。
摘要：本文以工程为依托，经过现场施工实践，对HPE 垂直插入钢管柱施工工法中的水下超缓凝混凝土技术指标进行探讨和总结，旨在提高和优化相关技术及工艺水平。
关键词：HPE 工法；钢管柱；超缓凝混凝土；凝结时间；控制中图分类号：TU528文献标志码：A 文章编号：1672－4011（2019）03－0006－02DOI ：10.3969/j.issn.1672－4011.2019.03.0031工程概况天津机场交通中心工程土建一标段采用盖挖逆作法施工，结构设置多排中间立柱。
其中直径2200mm 的普通钻孔灌注桩有效桩长38m ，共9根；直径2200mm 扩3200mm 支盘扩孔灌注桩，有效桩长40m ，共76根；直径2200mm 扩3200mm 支盘扩孔灌注桩，有效桩长58m ，共5根。
钻孔最深达到80m 。
桩基混凝土采用C40P10超缓凝混凝土，缓凝时间不小于36h ，支撑立柱采用Φ1200、Φ1100钢管柱，钢管柱安装采用HPE 垂直插入钢管柱施工工法进行安装。
2超缓混凝土设计2．1HPE 垂直插入钢管柱施工混凝土配合比技术难点HPE 垂直插入钢管柱施工工法，需要考虑插入永久性钢管；灌注桩的混凝土要有一定的缓凝时间，缓凝时间不小于36h ；同时要求混凝土运输至插入永久性钢管柱时间段内混凝土的坍落度不小于10cm ，混凝土运输时间按1h 计算，混凝土灌注时间按3 4h 计算，HPE 垂直插入机就位按3h 计算，插入钢管柱时间按5 7h 计算，合计时间约14h ，考虑其他因素，混凝土16h 后在不添加任何外加剂的情况下，要求二次搅拌坍落度不小于10cm ，16h 后不分层离析且有较好的和易性。
同时满足以上各项条件极为不易，因为一方面要满足施工期间较长的缓凝时间，另一方面必须要有足够的后期强度。
HPE工法插入钢管柱施工的技术难点及处理方法
HPE工法插入钢管柱施工的技术难点及处理方法孙晓东【摘要】以天津滨海国际机场扩建配套交通中心工程为例,对HPE液压垂直插入钢管柱施工过程中遇到的各种难点逐一进行了研究,采取科学合理的处理方法逐一进行解决,并对施工过程中的经验进行总结,希望对今后类似工程的施工有所借鉴和帮助.【期刊名称】《山西建筑》【年(卷),期】2013(039)013【总页数】2页(P101-102)【关键词】HPE液压垂直插入机;钢管柱;施工难点【作者】孙晓东【作者单位】中煤邯郸中原建设监理咨询有限责任公司,河北邯郸056031【正文语种】中文【中图分类】TU753.31 工程概况天津滨海国际机场扩建配套交通中心工程位于滨海国际机场T1航站楼北侧进出港广场及其东侧的空地下。
机场交通中心工程占地面积约60 000 m2，建筑面积约112 398 m2，投资估算约29亿元，基坑最深约24 m。
包括地铁2号线机场站(含站厅、站台层)及区间预留(盖挖区间)工程，京津城际铁路机场站(含站厅、站台层)，地下停车场工程，换乘通道工程，t 2航站楼连接通道工程，集散大厅工程。
根据图纸设计要求，将机场交通中心工程整体划分为四个土建施工合同段。
除1标段7区车库出口、3标段5区集散大厅和4标段6区连接通道采用明挖顺作法施工外，其余所有结构主体工程全部采用盖挖逆作法施工。
中间竖向支撑结构全部采用永久性钢管柱，钢管柱下部基础为混凝土钻孔灌注桩。
根据结构跨度不同，结构永久性钢管柱分别采用φ900 mm，φ1 100 mm和φ1 200 mm三种类型，钢管柱长度主要是13.55 m和23.96 m两种，最长的可达到25.97 m;灌注桩有φ2 200 mm直桩和φ2 200 mm～φ3 200 mm扩孔桩两种类型，直桩的有效桩长主要是37 m，扩孔桩的有效桩长主要是40 m，其中扩孔桩最长的可达到58 m。
总共使用中间桩柱463根(不含293根临时格构柱)。
天津站交通枢纽工程地下连续墙竖向试验研究
线 ， 号线平 行呈东西走 向， ９ 分别与南 北走 向的地 铁３ 号线“ 字交叉于天津站后广场地下 。该 处 十”
的维护结构采用地下 连续 墙 ， １２ｍ， ４ ～ ３ 厚 ． 深 ２ ５ ｍ， 既用于 防渗挡土 ， 又承受建筑 物 的竖 向和水 平 荷载 ， 体量大 ， 受力复杂 。 试验墙截面 尺寸 ２ ８ｍ×１２ｍ， ４ 平 ． ． 深 ８ｍ，
６０ｋ ） ， ０ Ｎ 时 尽管上位移很小 （ ２ ４ ｍ）但下位 仅 ．３ ｍ ， 移 急剧 增 大 ， 难 稳 定 ， 位移 量 已超 过 ４ ｉ 很 总 ０ｍｎ
（ ４ ．８ ｍ ， 达 ６５ ） 且该 级的位移量远大于上一级位 ｍ 移量 的 ５ ， 倍 故加载终止 。 压浆后 。试验 中当加 载至第 １ 级荷载 （ ２ ５ ２ Ｘ３ ５０ ） ， ０ 时 向下位移 ６４ ㈣ ， ． ２ 向上位移 ５３ ｆ， ． Ｉｎ位 ８Ｔ
移量均不 大。继续增加一 级加载 （ １ ， ２ ６ ６级 ２ ０６ Ｘ５
（５ ６ —２ ． １２ ． Ｘ ｏ ／ ． ＋ ３５０ ２ ６ ５０ ． ２８ ） ８ ２ ０ ＝ ０ Ｘ Ｘ ４ ０ ２ ３ ＋ ３５０ ５ ３ （Ｎ ７１３ ２ ０ ： ０６３ ｋ ）
行于 Ａ轴 ， 位于 Ａ轴与 １ 轴的交点外侧 ４ｍ处 ， ８
该处的地质情况见表 １混凝 土 Ｃ ０ 墙底压浆 。 ； ３，
１ ２ ３ ４ ５ ６ ７ ８ ９ １ ０ １ １ １ ２ １ ３ １ ４ １ ５ １ ６ １ ７ １ ８
素 填 土 素 填土 淤泥质粘土 粉 质粘 土 粉 土 粉 质粘 土 粉 质粘 土 粉 土 粉 质粘 土 粉 土 粉砂 粉 质粘 土 粉砂 粉 质粘 土 粉质 粘 土 粉 土 粉砂 粉质 粘土
盖挖地下工程钢管柱HPE机自动化控制的运用
盖挖地下工程钢管柱HPE机自动化控制的运用发布时间：2022-04-26T01:06:18.407Z 来源：《科学与技术》2022年1月第1期作者：朱杰[导读] 城市地铁盖挖逆作车站通常会涉及到钢管柱施工，该结构一般为永久性结构朱杰中国水利水电第八工程局有限公司湖南长沙 410000摘要：城市地铁盖挖逆作车站通常会涉及到钢管柱施工，该结构一般为永久性结构，具有定位和标高控制精准、垂直度要求高等质量要求。
该结构现有人工定位法、支架定位法、HPE法等施工工法，结合地铁施工标准高、工期紧、转序多等特点，一般选择HPE工法垂直插入钢管柱的方式。
该工法能够标准化的流水作业，有利于工期节约，钢管柱定位、标高、垂直度控制好，能满足设计及规范要求，且施工安全可靠。
在施工中取得了较好的经济效益和社会效益。
关键词：钢管柱 HPE机安全性好控制精准Application of Automatic Control of HPE Machine for Steel Pipe Column in Cover ExcavationUnderground EngineeringZHU Jie(Sinohydro Engineering Bureau 8 CO.,LTD. Changsha, Hunan Province, 410000 China )Abstract:The construction of steel pipe column is usually involved in the cover excavation reverse construction station of urban subway. The structure is generally a permanent structure, with accurate positioning and elevation control, high perpendicularity requirements and high quality requirements. The structure has manual positioning method, support positioning method, HPE method and other construction methods. Combined with the characteristics of high subway construction standard, tight construction period and many sequence changes, HPE method is generally selected to vertically insert steel sheet piles.The construction method can be standardized flow operation,which is conducive to saving construction period, good control of steel pipe column positioning, elevation and perpendicularity, can meet the requirements of design and specifications, and the construction is safe and reliable. Good economic and social benefits have been achieved in the construction.Key Words: Steel pipe column; HPE machine; Good safety;Accurate control;1 工程简述深圳地铁某车站围护结构尺寸为长×宽×深：250m×22m×19.2m，为地下双层三跨结构，双排永久立柱为钢管柱形式，车站位于南山区蛇口老城区，周边繁华、环境复杂、空间有限，采用盖挖逆作法施工，结合质量精度、工期进度、安全保障及空间条件等，项目部决定采用HPE机垂直插入工艺施作钢管柱，工程共有钢管柱61根，直径1m或0.8m，单个管长约23.5m，钢管柱插入立柱桩身3.5m。

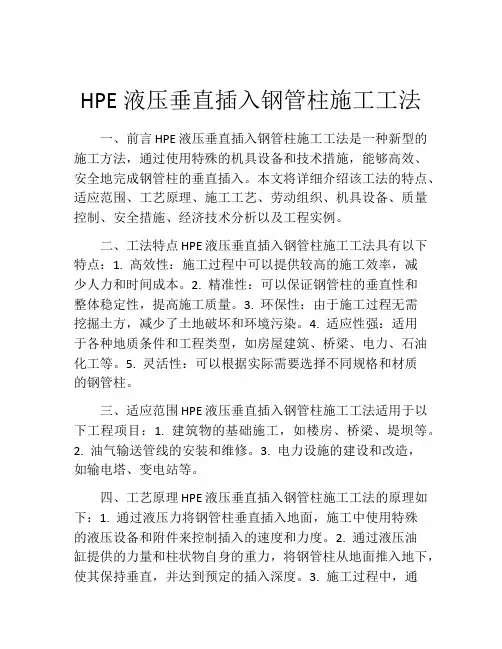

HPE液压垂直插入钢管柱施工工法
