钢板开孔基本原理
BGA开孔
下面是引用ailenxu于2005-01-22 22:41发表的:
我不认同楼上的看法，BGA錫球直?绞?.23mm,，pitch是0.5mm，不能扩孔，我认为1：1开孔好一点，你可以采用电铸的模板，那样脱模会更好，不会有拉尖，如采用激光的模板，那样肯定会有拉尖和塞孔的，
錫膏MESH是20~38uM(含銀0.4%)
現在下錫狀況非常的不錯ailenxu @ 2005-1-22
我不认同楼上的看法，BGA錫球直?绞?.23mm,，pitch是0.5mm，不能扩孔，我认为1：1开孔好一点，你可以采用电铸的模板，那样脱模会更好，不会有拉尖，如采用激光的
负责任的丝网厂家甚至拒绝110um丝网开0.23的圆孔.
一家之见,参考之
謝謝各位大哥指導Luoby @ 2005-1-18
最小的开孔大小要取决于你的锡膏颗粒的大小，一般最少要通过5个锡球的直径总长度；
BGA錫球直?剑?.23mm,pitch：0.5mm，此种元件要看PAD的形状而定：
1. PAD 形状规则，建议开孔：0.25；
2. 如不规则并带有蝌蚪尾巴建议：0.23；
圖示如下:
特殊方法 (Special method )---适用于錫球間短路較多的状况
---開孔形狀: 圓形
---設定PAD的直?綖镾1，則開孔方式如下：
<1>.如果 0.55mm< S1, 則鋼板開孔直?綖镾2=0.55mm;
<2>.如果 0.5mm≦ S1 ≦ 0.55mm, 則鋼板開孔直?綖镾2=0.5mm;
钻孔工作原理
钻孔工作原理
钻孔工作原理是指利用钻头对地面或其他硬质物体进行的穿孔加工。
钻孔是一种常用的金属加工方法，其原理基于旋转和切削力。
首先，钻孔需要使用一个旋转的工具，也就是钻头。
钻头多为金属材料制成，具有尖锐的尖端，通常有螺旋状的沟槽。
当钻头以一定的速度旋转时，沟槽会形成切削面，将工件上的材料削除。
这种削除过程需要施加一定的切削力。
切削力是通过将钻头与工件之间施加压力来产生的。
这个力会导致钻头将材料从工件上削除或剥离下来。
钻孔的深度和孔径可以通过调整钻头的大小和加工时间来控制。
较大的钻头可以用于加工大孔径，而较小的钻头则适用于加工小孔径。
钻孔的材料通常为金属，因为金属具有硬度较高的特性，可以保证钻孔的质量和精度。
然而，钻孔也可以用于非金属材料，如木材、塑料和石材等。
总的来说，钻孔的工作原理是通过旋转的钻头和施加的切削力，将工件上的材料削除，实现穿孔加工的目的。
通过控制钻头的尺寸和深度，可以满足不同加工要求。
钢板开孔技术简介
5.1 化學蝕刻的鋼板
化學蝕刻的鋼板是鋼板製造的主要類型，其成本最低，周期最快。化 學蝕刻的不銹鋼鋼板的製作是通過在金屬箔上涂抗蝕保護劑、用銷釘定位感光工 具將圖像曝光在金屬箔兩面、然後使用雙面工藝同時從兩面腐蝕金屬箔。由於工 藝是雙面的，腐蝕機穿過金屬所產生的孔，或開口，不僅從頂面和底面，而且也 水平的腐蝕。該技術的固有特性是形成刀鋒、或沙漏形狀。 化學蝕刻的缺點：這個方法對引腳間距為0.65mm或更大的元件是可接受的。當 在0.020mm以下間距時，這種缺陷可以用叫做電拋光（electropolishing）的增強 工藝來減小。改進錫膏釋放的另一個技術是梯形截面孔（TSA，trapezoidal section apertures），可進一步提高表面光潔度，消除表面不規則。
六、製造技術的比較
6.1 價格比較 6.2 製作方案的比較 6.3 工藝流程的比較 6.1 價格比較 1. 化學腐蝕鋼板的價格是有框架尺寸驅使的。雖然金屬箔是鋼板製作過程中的重 點，但框架是單一的、最貴的固定成本。其尺寸很大程度上由印刷機類型決定。 可是，大多數印刷機可接納不止一個框架尺寸。多數鋼板供應商保持一定庫存的 標準框架，尺寸範圍從5X5”~29X29”。因為空的金屬箔成本沒有框架高，金屬厚 度對價格沒有影響。並且由於所有孔都是同時蝕刻的，其數量也是無關緊要的。 2. 電鑄成型鋼板價格主要是由金屬厚度驅使的。電鍍到所希望的厚度是主要的考 慮 ：厚的鋼板比薄的鋼板成本低。 3. 激光切割鋼板價格是按照設計的孔數-激光一次切割一個孔，及孔越多，成本越 高。還要加上所要求的框架尺寸。一個用激光切割密間距和化學腐蝕標準間距元 件的混合鋼板，當要求許多開孔時，可能是成本有效的方法。可是，對於少於 2500個孔的設計，完全用激光切割整個鋼板也許成本更低。
SMT制造处常用钢板开孔规范
其它組件依銲盤尺寸1:1开口,若銲盤尺 寸大于3mm的中間需架0.2 ~ 0.30mm 的橋，兩PAD之間距最少保持0.28mm 的安全距離。
印錫膏鋼板開孔—IC
6Pin IC
單位:mm
印錫膏鋼板開孔—IC
0.65 Pitch 之LGA
0.80 Pitch 之LGA
單位:mm
印錫膏鋼板開孔—IC
6pin 排容
4pin或 8pin 排阻、排容
內距D=0.6mm L=PAD實際長度+向外延長0.2mm
單位:mm
內距D=0.8mm L=PAD實際長度+向外延長0.2mm
印錫膏鋼板開孔—IC
SOP 5pin、8pin、 48pin及JP插座
0.50 Pitch之CSP
內距D=實際PAD內距 L=PAD實際長度+向外延長0.2mm
開孔樣式
S
S1
∮
L1
∮=0.5S S1=0.7
要求：S2≥1 ∮≤5 L1≤L
注：1、圆形开口的数量依据元件的长度决定。
2、依据实际元件，圆形开口可改为椭圆形开口，但要求不变。
3、依据实际元件，∮与S1的可调整范围为：
∮=0.4S~0.6S S1=0.5~1.0。
4、S≤10时按此规范.
單位:mm
印紅膠鋼板開孔—IC(SOP)
IC-SOP(2)
L
S1
S3
開孔樣式 ∮
S2
S
L1
∮=0.3S S1=0.7 S2=0.7 要求：S3≥1 ∮≤5 L1≤L 注：1、圆形开口的数量依据元件的长度决定。
2、依据实际元件，圆形开口可改为椭圆形开口，但要求不变。 3、依据实际元件，∮与S1的可调整范围为：

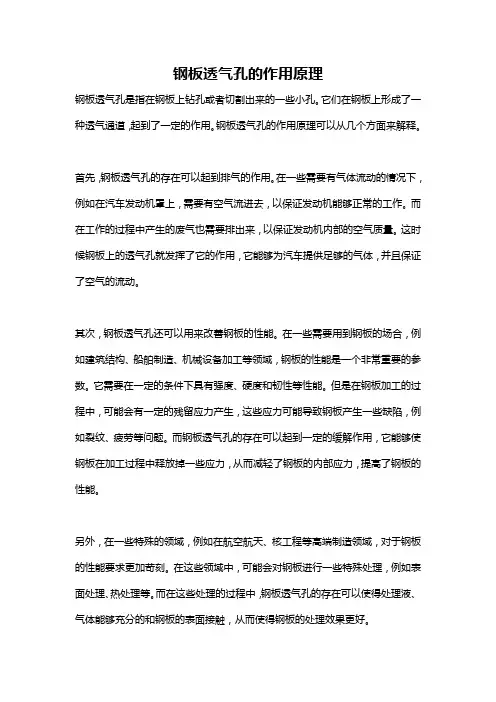

钢板透气孔的作用原理
