塑胶模具设计滑块出顶针经典模具结构解析

塑胶模具设计滑块出顶针经典模具结构解析

4、大够的顶出空间,如下图所示:
5、铲机斜面必须设计一个直身面,直身面与顶出机构的对顶块贴合,开模时,直身面顶 出顶针对顶块,不让顶针板与滑块抽芯,滑块抽芯,顶针不动,即可起到顶针顶出产品, 防止产品粘滑块的作用,如下图所示:
6、合模时要注意为了防止顶出机构的对顶块撞到A板,所以在A板上的原身铲机面上开 一个斜面,对顶块上也设计一个斜面,有利于驱动顶出机构复位,如下图所示:
7、由于滑块比较大,结构相对来说比较复杂,但大滑块必须设计运水进行冷却,保证 产品的生产周期,如下图所示:
8、滑块出顶针运动过程:开模时斜导柱驱动大滑块抽芯,由于顶出机构的对顶块与铲机直身面是贴合状态,顶 出机构无法跟滑块抽芯,顶针顶住产品,防止产品粘滑块,滑块抽芯到一定距离,直身面脱离,此时产品滑块上 的胶位已完全脱离,斜导柱继续驱动滑块抽芯,顶出机构也跟着滑块一起脱离产品倒扣,完成滑块抽芯。

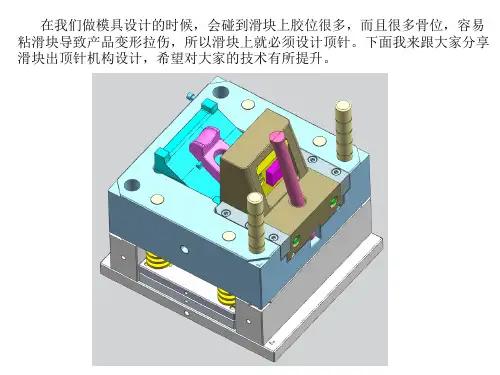

在我们做模具设计的时候,会碰到滑块上胶位很多,而且很多骨位,容易 粘滑块导致产品变形拉伤,所以滑块上就必须设计顶针。下面我来跟大家分享 滑块出顶针机构设计,希望对大家的技术有所提升。
1、通过产品分析,滑块所包到的产品胶位比较多,且有很多骨位,需设计滑 块里面出顶针,避免产品粘滑块,导致产品变形,如图所示:
2、首先把整个产品倒扣包起来,将大滑块设计出来,注意滑块比较高,滑 块两侧需要做角度,与前模插穿定位,如下图所示:
3、由于滑块所包到的胶位较多,为了防止粘滑块,需要设计顶针以及顶针板,顶针板上要设 计回针以及弹簧,防止顶针机构往产品方向退,在顶针板上还要设计限位螺丝,防止开模后顶 针机构脱离大滑块,如下图所示:

模具设计滑块结构技巧汇总

模具设计滑块结构技巧汇总

编码

01累计篇数013序模具设计滑块结构技巧
页次7/20
作。

如果不加弹簧3,内缩滑块1由于与契块5长时间磨擦而咬伤。

加了弹簧3后,由于在每次运动时内缩滑块1都与契块5贴合接触,
接触面积较大,就不易咬伤。

特点﹕在内缩滑块侧向增加一弹簧会使内缩滑块动作更加顺畅﹐
且内缩滑块不容易咬伤。

2.1.7.使用范例(七):
动作原理:BLOCK3固定在母模板1上,当PL面打开时,BLOCK4
在弹簧的作用下往内往下运动,带动HOOK PIN往内往下运动,实

母模顶出。

合模时,回位梢5首先与公模仁接触,使BLOCK4往上运
动,从而带动HOOK PIN回退。

注意事项:
这种母模顶出机构设计的优点是:设计的空间比较小;限制是斜角梢不。

模具结构之滑块(二)

模具结构之滑块(二)

模具结构之滑块(二)引言概述:滑块是模具结构中常见的一个组成部分,其作用是在模具运动过程中进行相对滑动或停止。

本文将深入探讨滑块的结构和功能,以及在模具设计和制造过程中需要注意的问题。

正文内容:1. 滑块的主要结构- 滑块的基本构造:滑块由上滑块和下滑块组成,通过模柱和导柱组件来实现相对滑动。

- 滑块导向结构:为保证滑块的稳定性和准确性,常采用准直销和导套结构。

- 滑块导向面的处理:导向面应具有一定的硬度和耐磨性,通常通过硬质合金或表面热喷涂来实现。

2. 滑块的功能- 制动停止功能:滑块可通过与制动器相结合实现模具停止运动的功能。

- 压紧定位功能:滑块可以用于模具的压紧和定位,确保模具的准确定位。

- 模具射出功能:在注塑成型等工艺中,滑块可用于模具的射出动作。

3. 滑块的选材与制造- 材料选择:滑块要求具有一定的强度、硬度和耐磨性,常用材料包括优质钢、合金钢和工具钢等。

- 制造工艺:滑块的制造通常采用机械制造方法,包括铣削、磨削和切割等加工工艺。

4. 滑块的保养与维修- 滑块的润滑:滑块应定期进行润滑,可采用润滑脂或润滑油进行润滑。

- 滑块的检查与维修:定期对滑块进行检查,如发现磨损或损坏,应及时修复或更换。

5. 滑块的应用注意事项- 滑块的工作环境:滑块工作时需考虑工作环境的温度、湿度和气氛等因素。

- 滑块的安全性:在使用滑块时,要注意滑块的安装和固定,确保其安全可靠。

总结:滑块作为模具结构中重要的组成部分,其结构和功能对于模具的精确性和可靠性至关重要。

正确的选材和制造工艺、定期的保养和维修以及注意应用事项都能有效提高滑块的使用寿命和性能。

在模具设计和制造过程中,需要仔细考虑滑块的位置和功能,以确保模具运行的稳定性和准确性。

模具设计滑块结构技巧

模具设计滑块结构技巧

模具设计滑块结构技巧————————————————————————————————作者:————————————————————————————————日期:1用途ﻫ倒勾处理设计是帮助成品于离型方向产生倒勾,造成成品无法离型时,能让成型品顺利离型的一种设计方式。

2作业内容:内缩滑块结构、外张滑块结构、斜梢(HOOKPIN)结构。

2.1内缩滑块结构:主要零件及功能:ﻫ束块(定位件):控制内缩滑块的行程与位置束块材质使用范围:材质硬度NAK80HRC38SKD61 HRC48滑块(滑动件):在顶出动作之前,先将成品倒勾离型。

滑块材质使用范围:材质硬度NAK80 HRC38SKD61 HRC48STA V AX HRC52使用规则:固定件,定位件,滑动件之间的配合,在材质与硬度的选用上,可依加工的难易度予以适当的调配。

对象与对象之间的滑动配合需选用不同的材质或相同的材质,不同的硬度来搭配使用。

为使损耗公差偏重于单一对象,滑配间的对象其材质与硬度不可相同。

2.1.1使用范例(一):ﻫ动作原理:A束块往下拉,鸠尾槽或T型槽带动BSLIDE往内缩达到脱模目的注意事项:ﻫ鸠尾槽上方是成品时,鸠尾槽勿贯穿到成品,因为贯穿会造成合模困难;而合模不良会使塑料流入滑动面造成模具损坏。

开模后SLIDE脱模距离两边加起来要小于D。

尺寸C的强度要足够2.1.2使用范例(二):ﻫ动作原理:ﻫ当PL面打开时,利用SPRING的力量透过COREPIN推动DISCINSERT,顺着DISINSERT的圆心转动,达到脱模目的。

ﻩﻩ注意事项:COREPIN与DISCINSERT配合的A间隙不要过大,避免ﻩDISCINSERT旋转角度>45度,而造成模具合模时压坏DISC INSERTﻩ机构此机构仅适用于小距离的倒勾;在倒勾处的脱模角度,需注意是否足够ﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫ2.1.3使用范例(三):ﻫ当PL1开模时A束块往下拉,突出空间,公母模板(PL2)再打开,利用斜梢(PIN),将SLIDE拨向内侧,达到脱模目的。

注塑模具结构及设计-7(滑块)

注塑模具结构及设计-7(滑块)

常用滑块材料及其特点
钢材
塑料
钢材具有较高的强度和耐磨性,是常 用的滑块材料之一。常用的钢材有碳 素钢、合金钢等。
某些特殊要求的滑块可以采用工程塑料,如 聚甲醛(POM)、聚酰胺(PA)等。塑料滑块具 有重量轻、耐腐蚀等优点,但耐磨性较差。
硬质合金
硬质合金具有极高的硬度和耐磨性, 适用于高精度、高效率的注塑模具。 但价格较高。
滑块材料的热处理与表面处理
热处理
为了提高滑块材料的力学性能和耐磨性,需要进行热处理。 常用的热处理工艺有淬火、回火、表面淬火等。
表面处理
为了提高滑块表面的耐磨性和耐腐蚀性,可以进行表面处理 。常用的表面处理方法有喷涂、渗碳、渗氮等。
04
滑块的设计实例与优化
滑块设计实例分析
实例一
01
某手机外壳模具的滑块设计,考虑到产品尺寸、形状和材料特
滑块镶块
滑块镶块是滑块的成型部分, 用于在注塑过程中与塑料接触
并形成产品。
滑块导轨
滑块导轨是滑块的导向部分, 用于确保滑块在移动过程中的
稳定性和精确性。
滑块顶出机构
滑块顶出机构是滑块的顶出部 分,用于将成型的产品从滑块
上顶出。
滑块的导向与定位
导向方式
滑块通常采用滑动导向方式,通过滑 块导轨与滑块座之间的滑动摩擦来导 向。
定位方式
滑块通常采用限位块或弹簧来定位, 以确保滑块在模具中的位置准确。
滑块的尺寸与精度
尺寸要求
滑块的尺寸应根据产品的大小和模具的结构来确定,同时应考虑到模具的安装和 加工精度。
精度要求
滑块的精度要求较高,应保证滑块的移动顺畅、定位准确,以确保产品的质量和 生产效率。
03

2024-注塑模具滑块机构的设计

2024-注塑模具滑块机构的设计

d.拨块在母模板内要逃料。
e.耐磨板要高出母模板0.5mm,保护母模板。以及支撑拨块防 止拨块受力变形。
f.小拉杆限位行程S≦2/3H1,以利合模。 (H1为滑块高度)
g.拨杆前端最好装固定块,易调整,易加工,构成三点支撑, 增加拨块强度。
h.要使耐磨块装配顺利,要求点E在点D右侧。如以下图中所 示:
简图
说明
采用螺钉固定,一 般型芯或圆形,且 型芯较小场合.
采用螺钉的固定形式, 一般型芯成方形结构且 型芯不大的场合下.
采用压板固定适 用固定多型芯.
七‧滑块的导滑形式
滑块在导滑中,活动必
简图
须顺利、平稳,才能保
证滑块在模具生产中
不发生卡滞或跳动现
象,否那么会影响成品
质品,模具寿命等。(压
板规格超级链接)常用
i.滑块座与拨块装配时,要特别注意尺寸B与B1的关系,应为 B>B1,但为了装配的顺畅,也可将其滑块座后模板局部全部 挖通。
3.设计本卷须知
4.双〞T〞槽的计算公式及本卷须知:
如上图中 S3=H*tgγ; (H为滑块下降的高度即小拉杆行程; γ为拨块角度) S2=δ2*cosγ; (δ2为拨块与滑块间隙,一般为0.5mm) S=S3-S2=H*tgγ-δ2*cosγ=(H*sinγ-δ2)/cosγ; (S为滑块水平运动距离) S4=δ1/cosα; (δ1滑块入子与滑块间隙隙;α为滑块入子倾斜角度) S1=(H*sinβ-δ1)/sin(α+β); 〔β为勾槽间隙,一般为0.5mm;S1为滑块入子脱离倒勾距离〕
利用弹簧钢球定位,一般滑块 较小的场合下,用于侧向抽芯.
利用弹簧挡板定位,弹簧的强 度为滑块重量的1.5~2倍,适用 于滑块较大,向上和侧向抽芯.

《模具设计经验》心得

《模具设计经验》心得

一《模具设计经验》——滑块设计心得1:尽量避免出现行位夹线。

若不可避免,夹线位置应位于胶件不明显的位置,且夹线长度尽f 量短小,同时应尽量采用组合结构,使行位夹线部位与型腔可一起加工。

2:当驱动行位的斜道柱或斜滑板较长时,应增加模具直导柱的长度,保证在斜道柱或斜滑板导入行位驱动位置之前,模具动定模已被直导柱和导套定向。

避免行位机构在合模时发生碰撞。

直导柱L=D+15mm3:行位机构一般采用“T 型导滑槽”形式导滑。

4:行位的导滑面(运动接触面和受力面)必须要有足够的硬度和润滑。

一般来说行位组件需热处理,其硬度应达到HRC40以上;导滑部分硬度应达到HRC52—56,同时导滑部分需加工油槽。

5:当行位完成抽芯动作后停止,行位在导滑槽内配合 长度不小于2/3行位全长。

6:右图所示,用于行位在上方或侧面和抽芯距较大的情况滑块定位。

行位在模具上方时,弹簧弹力应大于滑块 自重的1.5倍。

7:行位开启需有机械结构保证,避免单独采用“弹簧”弹出的 形式(一般情况)。

当某些特殊情况下也允许单独使用“弹簧”弹出夹线 夹线 图7.2.1a 加工工艺性不好,因为行位上的成型部分不可以同前模一起加工,图示“夹线”部位不易接顺,影响模具质量。

图7.2.1b 加工工艺性好,因为行位上的成型部分(去掉镶针)可以同前模一起加工,图示“夹线”部位容易接顺,可提高模具质量。

(a ) (b) (c)行位导滑槽 导滑面1−弹簧2−限位块3−行位①滑动部分公差控制在0.005~0.0125 , 最大0.02 ②配合面和封胶面公差控制在0.005~0.01,最大0.015(如滑块较小且装拆方便,定期更换弹簧)。

8:前模滑块结构。

一般需使用“细水口模架”或“简化细水口模架”或“假三板模架”(特殊形式也用“二板式模架”<“前模哈夫式滑块”或类似的“斜弹滑块”以及“前模液压缸抽芯滑块”> 9:因为行位设置在前模一方,前模行位所成型的胶件上的成型位置就直接影响着前模强度。

模具滑块(行位)结构,搞懂了轻松脱模!

模具滑块(行位)结构,搞懂了轻松脱模!

模具滑块(行位)结构,搞懂了轻松脱模!塑料模具中,利用成型的开模动作,使斜撑梢与滑块产生相对运动趋势,使滑块沿开模方向及水平方向的两种运动形式,使之脱离倒勾。

如下图所示:滑块在开模过程中要运动一定距离,前后模完全分开后,要使滑块能够安全回位。

滑块要停在正确的位置,如果滑块再往前或向后滑行,会导致合模时斜边与孔对不准发生相撞!所以必须给滑块安装定位装置,且定位装置必须灵活可靠,保证滑块在原位不动。

1.波仔螺丝定位优点为加工方便,操作简单;缺点就是它容易损坏。

常用于在X方向(水平)的小行位、行程偏大的行位。

它还可以帮助行位延时开模,因为斜边没有起作用时波珠会顶住行位不让动。

2. 弹簧与限位螺丝定位优点为加工方便,定位安全。

常用于在x、y方向的行位,行程小的行位。

弹簧的计算:首先要知道行位弹簧的预压是说它在开完模走开扣位的情况下还有预压,它的目的通过预压产生的弹力来克服行位的重力不让它往回走。

(L行程+3~5预压量)/40%=L0(自由长度)弹簧孔深度: H = L0-预压量-行程3. 行位配件的所用材料4.产品与模具滑块案例1:案例2:案例3:产品属于外螺纹,一般情况下可以做行位方式出模,但不是所有都可以。

所以用出模角分析是否在行位出模方向是否有倒扣。

倒扣为多少?如果是三几个C的看产品公差是否抵消。

为了防止产品粘前模所以设计行位延时开模,前后模已打开一部分但是行位还没有滑动,通过行位把产品夹住(有扣位)保证产品在后模。

产品柱子大部分在行位上,所以行位要设计运水冷却!案例4:案例5:顶针不可以在两个工件一边一半钻孔顶出运动!!,在它外面加流道顶针套子或流道镶件。

否则由于两工件可能错位夹住顶针易插烧。

推板先顶空一段才到产品底已延时顶出产品,因为推板与产品有一段空间所以推顶空一段才顶到产品,但是水口顶针与水口料没有此情况顶针板一动立刻把水口顶向上但是产品还没有动,达到水口与产品不同步,自动分离。

推板顶针上表面要用螺丝锁紧,所以上螺丝时为不让顶针也跟着转动顶针头要做定位。

注塑模具结构及设计-7(滑块)

注塑模具结构及设计-7(滑块)

开模时中间方块和弯销先随定模走
中间方块脱出后滑块再侧向抽芯
整个动作全部完成
注意合模时要求滑块先到位,中间方块才能再合下来。
对于三板模的动模滑块, 当斜导柱和锁紧块都在A板上时;或当锁紧块在定模固定板板上,斜导柱在A板 上时,滑块开模动作和要求与两板模的动模滑块一样。
锁紧块在定模固定板板上,斜导柱在A板上时,滑块的开模动作。
对于抽芯距离比较小,侧向驱动力要求 比较小的场合,可以取消滑块的斜导柱, 开模时直接用弹簧弹出,复位时用锁紧 块把滑块压到位。(如只成型刻字的滑块)
闭合状态
开模状态
对于动模滑块,当滑块与推杆在垂直于开模方向的投影出现重合时, 合模时滑块与推杆可能发生干涉现象。
解决方法: 1,尽量避免把推杆布置于滑块在垂直于开模方向的投影范围内。 2,使推杆的推出距离小于滑块的最低面。 3,采用推杆先复位机构,使推杆优先复位,然后才使滑块复位。(弹 簧先复位,外挂的先复位机构,油缸先复位,用注塑机顶出杆先复位等)
顶出取件
模具开始闭合
模具接近合拢,压紧块开始作用
模具合拢,滑块被压死
抽芯距 滑块从成型位置抽到不妨碍塑件脱模的位置所移动的距离叫抽芯距。 抽芯距大小的确定一般都使滑块距离产品有2-10mm的安全余量。(视塑件 大小和形状而定)抽芯距由斜导柱的长短和倾斜角决定。斜导柱越长,抽芯 距越大;斜导柱的倾斜角越大,抽芯距越大。反之亦然。
解决方法
为了保证滑块在滑动过程中,滑动活动顺利,平稳,不发生卡滞或跳动现象, 影响成品品质,模具寿命等,必须设置导滑装置。常见的导滑形式如下:
为了避免或减少在相对运 动时,由于摩擦引起的磨 损,可在滑块的底部和背 部镶入经过淬火的耐磨片。 为了防止咬蚀和取得更好 的润滑,耐磨片和压条可 以采用铜来制做。

模具滑块机构的设计

模具滑块机构的设计

02
03
04
数控加工
利用数控机床对滑块机构进行 高精度加工,提高制造精度和
效率。
3D打印
通过堆积金属粉末或塑料材料 ,逐层打印出滑块机构。
激光切割
利用激光束对金属板材进行切 割,制造出滑块机构。
精密铸造
采用高精度模具和铸造技术, 制造出高质量的滑块机构。
制造工艺选择的原则
精度要求
根据滑块机构的精度要求选择合适的制造 工艺,确保制造出的滑块机构符合设计要
建立数学模型
根据滑块机构的工作原理和实际工况, 建立数学模型,以便进行参数优化和校 核。
VS
参数优化与校核
根据数学模型,对滑块机构的参数进行优 化和校核,以提高其性能和稳定性。同时 ,对滑块机构的强度、刚度和稳定性进行 校核,确保其满足实际工况的要求。
04
滑块机构的材料选择
材料的基本要求
高强度
耐磨性
常用材料及其特性
钢材
铜材
钢材是一种常用的滑块机构材料,具 有高强度、耐磨性和耐腐蚀性等优点。 常用的钢材有碳素钢、合金钢等。
铜材具有较好的耐磨性和耐腐蚀性, 但价格较高,一般用于精密模具和高 精度滑块机构的设计。
塑料
塑料也是一种常用的滑块机构材料, 具有轻便、耐腐蚀、不易导电等优点。 常用的塑料有聚甲醛(POM)、聚碳 酸酯(PC)等。
还需要考虑模具的冷却和润滑系统,以提高生产效率和延长模具使用寿命。
THANKS
感谢观看
滑块机构的工作原理
滑块机构是一种通过滑块在固定轨道 上滑动,实现机械运动的机构。
工作原理基于力的平衡和运动学的原 理,通过施加外力或改变外力的大小 和方向,使滑块在轨道上滑动,从而 实现所需运动轨迹。

注塑模具滑块设计要点

注塑模具滑块设计要点

注塑模具滑块设计要点
以下是 9 条关于注塑模具滑块设计要点:
1. 嘿,你知道吗?注塑模具滑块设计,尺寸可太关键啦!就好比给人做衣服,尺寸不合适能好看吗?比如设计一个手机壳的滑块,尺寸精准才能完美贴合呀!
2. 哎呀呀,滑块的结构合理性那真是不能忽视呀!这就像搭积木,结构不合理怎么能稳定呢?像设计一个复杂形状产品的滑块,结构稳了才能顺利工作呀!
3. 喂喂喂,别忘了考虑滑块的运动顺畅性啊!这就好像跑步,要是磕磕绊绊还怎么跑快?比如模具里的一个小滑块,如果运动不顺畅,那可就麻烦大啦!
4. 嗨呀,注塑模具滑块设计,材料选择重要得很呐!这就跟选食材做饭一个道理,不好的材料能做出美味佳肴吗?一个高质量的滑块,材料得过关呀!
5. 嘿哟,滑块的导向设计那可是不能马马虎虎的呀!这就像给车指引方向,没有好的导向能走对路吗?像设计那种精密仪器的滑块,导向可得精确呀!
6. 哇塞,注塑模具滑块的定位精准度一定要保证呀!这跟射击打靶一样,不准怎么行?设计一个要求极高的塑料制品滑块,定位精准才能达标呀!
7. 呀嘿,滑块的固定方式可不能随便呀!这就像盖房子打地基,不牢固能行吗?比如一个大型模具的滑块,固定好了才安全呀!
8. 哦哟,要注意滑块与模具其他部分的配合呀!这就像团队合作,配合不好怎么成功?设计一个整体模具,滑块和其他部分配合完美才行呀!
9. 最后啊,注塑模具滑块设计真的要方方面面都考虑到呀,每个要点都马虎不得呀!要不然后果不堪设想,那可真是会让人欲哭无泪呀!咱可得认真对待呀!。

模具中滑块的设计技巧

模具中滑块的设计技巧

倒勾處理(滑塊)OK一‧斜撐銷塊的動作原理及設計要點是利用成型的開模動作用,使斜撐梢與滑塊產生相對運動趨勢,使滑塊沿開模方向及水平方向的兩種運動形式,使之脫離倒勾。

如下圖所示:上圖中:β=α+2°~3°(防止合模產生干涉以及開模減少磨擦)α≦25°(α為斜撐銷傾斜角度)L=1.5D (L為配合長度)S=T+2~3mm(S為滑塊需要水平運動距離;T為成品倒勾)S=(L1xsina-δ)/cosα(δ為斜撐梢與滑塊間的間隙,一般為0.5MM;L1為斜撐梢在滑塊內的垂直距離)二‧斜撐梢鎖緊方式及使用場合三‧拔塊動作原理及設計要點是利用成型機的開模動作,使拔塊與滑塊產生相對運動趨勢,撥動面B撥動滑塊使滑塊沿開模方向及水平方向的兩種運動形式,使之脫離倒勾。

如下圖所示:上圖中:β=α≦25°(α為拔塊傾斜角度)H1≧1.5W (H1為配合長度)S=T+2~3mm (S為滑塊需要水平運動距離;T為成品倒勾)S=H*sinα-δ/cosα(δ為斜撐梢與滑塊間的間隙,一般為0.5MM;H為拔塊在滑塊內的垂直距離)C為止動面,所以撥塊形式一般不須裝止動塊。

(不能有間隙)四‧滑塊的鎖緊及定位方式由于制品在成型機注射時產生很大的壓力,為防止滑塊與活動芯在受到壓力而位移,從而會影響成品的尺寸及外觀(如跑毛邊),因此滑塊應采用鎖緊定位,通常稱此機構為止動塊或后跟塊。

常見的鎖緊方式如下圖:五.滑塊的定位方式滑塊在開模過程中要運動一定距離,因此,要使滑塊能夠安全回位,必須給滑塊安裝定位裝置,且定位裝置必須靈活可靠,保證滑塊在原位不動,但特殊情況下可不采用定位裝置,如左右側跑滑塊,但為了安全起見,仍然要裝定位裝置.常見六‧滑塊入子的連接方式滑塊頭部入子的連接方式由成品決定,不同的成品對滑塊入子的連接方式可能不同,具體入子的連接方式大致如下:滑塊采用整體式結構,一般適用于型芯較大,強度較好的場合. 采用螺釘固定,一般型芯或圓形,且型芯較小場合.采用螺釘的固定形式,一般型芯成方形結構且型芯不大的場合下. 采用壓板固定適用固定多型芯.七‧滑塊的導滑形式塊在導滑中,活動必須順利、平穩,才能保證滑塊在模具生產中不發生卡滯或跳動現象,否則會影響成品質品,模具壽命等。

模具结构之滑块篇

模具结构之滑块篇

工艺螺钉 工艺螺钉
压板
滑块面与型腔面相贴。
错误设计
1mm
此凸台易变形
镶块采用挤块结构时,镶块与模 板外框空间隙1mm;合模时滑块 与模板外框碰撞,因间隙存在, 模板外框凸台易变形。
1mm
镶块采用挤块结构时,滑 块与型腔凸台定位面内侧 需做到镶块上。
L<200mm
当滑块宽度<200mm且仅放 单块耐磨板时,滑块耐磨 板槽拉穿便于加工。
模具结构设计

滑块篇
斜导柱抽芯的角 度使用范围是 3°≤A≤20°。
所有的滑块都要加 弹簧或行位夹,防 止滑块在开模以后 向产品倒滑,导致 与顶出干涉。弹簧 衬套起导向与保护 作用。
B=A+2°
斜楔面要求有 耐磨板
5mm
滑块都要有m,以方便加 工耐磨板槽。
滑块宽度≥450mm的用两根导轨块, 并且要靠导轨块的外侧单边滑配,中 间部分避空。
压条尽可能靠近分型面线。
滑块抽芯后,压条仍能压住滑 块工字长度的2/3。
当滑块深度主要在后模时,铲基要单独设 计;若滑块上的胶位面积大时,要做反铲
一般抽芯距离较大(≥40mm)、滑块 高度过高、滑块超大、超长或者客户 特定要求等采用油缸抽芯,且油缸通 常固定在附加板上,便于安装。
对于面积较大的要 用多个耐磨板,不 要用整块耐磨板。
滑块行程S要比临界抽芯 距大3-5mm,并考虑产品 收缩对抽芯脱模的影响。
斜楔角度比斜导柱 角度大2°。
2° A≤20°
斜导柱优先选用15°,最 大角度是20°
滑块前部导向最小斜度为 2°(一般做3°~5°)。
3°~5°
滑块有哈夫线要求必须 与型腔做3°斜度定位 面。(包含三个侧面)

滑块里出滑块,这才是经典模具结构

滑块里出滑块,这才是经典模具结构

滑块里出滑块,这才是经典模具结构
注塑模具设计处理产品倒扣常用的两种方法是做斜顶或者滑块,如下图所示。

此类倒扣我们如何去做结构?做滑块有骨位干涉了,无法出模,这种情况我们就要想到滑块里面出滑块,下面跟大家分享滑块里面出滑块如何做。

1. 先把滑块镶件设计出来,里面的骨位先暂时不用处理,如图所示。

2. 设计小滑块,采用燕尾槽带动小滑块,粉红色的方块为定位块,黄色驱动块往箭头方向抽,由于燕尾槽的作用,小滑块向下滑动,脱离倒扣。

3. 利用斜导柱驱动滑块,滑块需做延迟抽芯,先驱动黄色的驱动块,驱动小滑块抽芯,等脱离倒扣后,延迟抽芯到位,继续抽芯,脱完所有倒扣。

滑块(行位)设计的这些技巧!你都知道吗?

滑块(行位)设计的这些技巧!你都知道吗?

滑块(⾏位)设计的这些技巧!你都知道吗?滑块侧抽芯模具设计师必须要精通的技能之⼀你都是这样做的吗?做模具设计的同学们都知道,任何⼀套模具,⼀旦需要做滑块脱模结构以后,肯定就变得复杂了,最起码,模具的成本会相应提⾼。

然⽽,滑块只是这种结构的统称,要知道,因塑件要求、尺⼨、形状⽽不同后,滑块的设计制造成本等相关因素都会发⽣极⼤的变化。

因此!作为实⼒模具设计师,要想将滑块真正的进⾏合理设计,真⼼不容易,需要设计师统筹兼顾,把所有的和滑块相关连的因素都考虑进来,我们可以通过以下这个产品来简单讲解其特殊之处。

下图为格⼒空调排⽔接头塑件,材质为PP+30%GF(长纤)。

客户要求:1、产品使⽤量极⼤,要求出⽳数不能少于8⽳才能供够当⽇量要求。

2、红⾊为整圆要求,不允许有夹线。

3、产品两侧有倒扣,需要对开滑块出模。

4、由于产量极⼤,模具必须要求全⾃动⽣产(⾃动脱落,⾮机械⼿取产品)⼤家从上图可以看出,这是个看似很简单的产品!要求也不是特别⾼,今天锦程⽼师在这⼉想要描述的其实并不是这个产品其本⾝的复杂与简单的问题,⽽是这个产品要根据客⼈上述的要求来合理设计这个滑块,从⽽能百分百满⾜客户的要求。

我相信,每个设计师设计出这套模具的滑块⽅法肯定不尽相同!同学们可以先不要往下看,尝试性地去构思下你⾃⼰的设计思维,然后再来和锦程⽼师给出的⽅案相对⽐,这样就基本可以测出你现在的⽔平能设计能⼒了。

那⾸先,我们要来确定接下来所设计的模具要满⾜以上的⼏点要求,需要如何草拟设计⽅案,请看下图:第1个,关联滑块需要解决的问题1)8⽳产品排位⽅式对滑块的影响。

由下图可以看出,滑块只能2边对开脱模,并且要保证产品外观要求⾯不能出在滑块上⾯。

2)由于塑件排位影响,那么8⽳产品排位也只能1字形1排⽅式布局(如下图),这样模具只要设计2个滑块对开模就可以解决。

如果做2排⽅式布司,那就必须要以4个滑块对开布局,当然,如果再做更多排布局,那就更不⽤谈了,切记,模具结构是以越简单⽽越合理,越耐⽤,且易于维修。

简述各种模具滑块设计注意事项(3)

简述各种模具滑块设计注意事项(3)

简述各种模具滑块设计注意事项(3)续(3)装配注意事项范例上图中滑块入子能顺利装入公模仁内,要求S1>S或将公模板开通。

(见右图)β=α 2°~3° (便于开模及减小摩擦)H≧1.5D (H为斜撑销配合长度;D为斜撑销直径)双T槽机构范例双”T”槽结构范例母模爆炸式范例(1).爆炸式滑块适用场合一般成型在母模侧且对滑块成型面积较大,尤其是滑块在母模侧很深的情况下使用。

(下图为爆炸式滑块典型实例:)(1)行程计算:如下图中S=L*sinβ(β为T槽角度;L为沿T槽方向行程;S为滑块水平运动距离)H=L*cosβ(H为滑块纯垂直运动距离)(4).爆炸式滑块设计要求及注意事项:如右图中所示:a.底部耐磨板要做斜面,减少滑块与公模板间磨损,一般取1.5˚~3˚,装配位置须在滑块重心3/4处。

b.S1>S (S为滑块水平运动距离)c.滑块背部耐磨板要高出滑块背部0.5mnme.挡块与抓勾间角度γ>耐磨板倾斜角度f.β=α(β为“T”槽角度;α为限位拉杆角度)g.T型块长度尽量取长,高出母模板10mm即可。

h.滑块头部要装合模螺钉,便于组模,试模要取下。

i. 锁T形块螺钉要垂直于T形块j.头部弹簧须求滑块重量k.滑块背部要做对刀平面l.滑块两侧面要做限位槽m.滑块头部一定要做基准面,便于组模及加工基准,一般8以上n.爆炸式滑块一定要做凸肩(定位翅膀),以利合模且要有一个基准,不可逃料。

关注& 分享都一种鼓励模界APP ---让专业的人做专业的事,弘扬中国模界模具人工匠精神!关注模界科技---邀您一起分享模具知识。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
推出,促使成品达成脱模目的。
关模时COREPIN将HOOKPIN的SPRING压到固定位,但最终的
回定位需靠公模仁。
此结构关模时主动件为COREPIN从动件为HOOKPIN,开模时
SPRING为主动件,COREPIN为辅助,HOOKPIN为从动件。
注意事项:
二倍的HOOKPIN脱模行程不可大于S空间,避免干涉情形发生,
2.3.3使用范例(三):
动作原理:
当EJECTOR PLATE往A方向移动时,HOOKPIN顺着GUIDE BLOCK"A"往Y1方向移动,且受GUIDE BLOCK"A"&CORE BLOCK之引导,并有向X方向移动,而达成脱模动作
此一结构主动件为EJECTOR PLATE,从动件为HOOK PIN,此结构与范例(二)不同在于此结构可做顶出动作。
使用。为使损耗公差偏重于单一对象,滑配间的对象其材质与硬
度不可相同。
2.1.1使用范例(一):
动作原理:
A束块往下拉,鸠尾槽或T型槽带动BSLIDE往内缩达到脱模目的
注意事项:
鸠尾槽上方是成品时,鸠尾槽勿贯穿到成品,因为贯穿会造成合模困难;而合模不良会使塑料流入滑动面造成模具损坏。
开模后SLIDE脱模距离两边加起来要小于D。
GUTDEBLOCK"B"的行程方向X1会随S1行程而使HOOKPIN顶端与成品面腾出间隙,防止HOOKPIN因脱模方向X与成品干涉
此结构HOOKPIN只做脱模动作,无法作为顶出功能使用。
注意事项:
为防止L1悬空距离过长引起挠曲导致HOOKPIN断裂,宜在CORE PLATE加上GUIDE BLOCK"A"做支撑。
注意事项:
此机构适用于同一范围内有二个方向倒勾之成品时。
SB的行程空间所带动SLIDEC的行程需大于SC的行程距离,如此
行程的控制与顺序的安排为其重点设计。
范例六Hook Pin结构
2.3斜梢(HOOKPIN)结构:
主要零件及功能:
模仁(固定件):控制HOOKPIN的顶出方向
HOOKPIN(滑动件):随着顶出动作,边顶出,边离型
1用途
倒勾处理设计是帮助成品于离型方向产生倒勾,造成成品无法离型时,
能让成型品顺利离型的一种设计方式。
2作业内容:内缩滑块结构、外张滑块结构、斜梢(HOOKPIN)结构。
2.1内缩滑块结构:
主要零件及功能:
束块(定位件):控制内缩滑块的行程与位置
束块材质使用范围:
材质
硬度
NAK80
HRC38
SKD61
核准
审核
编修
起案
修订日期
当D处脱模距离比E处所允许行程大,(或F处结构脆弱)无法让
"B"、"C"SLIDE有足够的行程空间做内缩动作时不得使用。
SLIDE的带动方式可用斜梢(图右)或挡块(图左)方式制作。
使用斜梢方式,所需空间(行程)较大;使用挡块方式,所需空间
(行程)较小。
以斜梢的设计可以处理较大倒勾行程,唯空间需较大;鸠尾槽的
此结构适合使用于短行程之倒勾成品上。
此机构无法适用于公模侧
须考虑黏着力,若成品黏着力大于SPRING弹力,则有成品拉伤之虑
此机构设计要注要母模侧INSERT定位,定位不良易造成HOOKPIN
滑动不顺,而COREPIN也有断裂的可能
2.3.2使用范例(二):
动作原理:
当EJECTORPLATE往A方向推动时HOOKPIN顺从模仁倾斜角"B"往Y1方向前进,同时带动GUIDEBLOCK"B"往X1方向移动,同时HOOKPIN会往X方向移动。
HRC48
滑块(滑动件):在顶出动作之前,先将成品倒勾离型。
滑块材质使用范围:
材质
硬度
NAK80
HRC38
SKD61
HRC48
STAVAX
HRC52
使用规则:固定件,定位件,滑动件之间的配合,在材质与硬度
的选用上,可依加工的难易度予以适当的调配。对象与对象之间
的滑动配合需选用不同的材质或相同的材质,不同的硬度来搭配
HOOKPIN材质使用范围:
NAK80,使用硬度为HRC38度
SKD61,使用硬度为HRC48度
STAVAX,使用硬度为HRC52度
加工要求:
如上图HOOK PIN结构所示,角度"P"最大为8度;
大于8度时需提出讨论。
Hook Pin润滑之设计:
如右图所示,在HOOK PIN上钻一些孔,
在孔内装上石墨,利用石墨进行润滑
在弹簧的作用下往内往下运动,带动HOOK PIN往内往下运动,实现
母模顶出。合模时,回位梢5首先与公模仁接触,使BLOCK4往上运
动,从而带动HOOK PIN回退。
注意事项:
这种母模顶出机构设计的优点是:设计的空间比较小;限制是斜角梢不
能太小,太小的话,斜角梢没有办法固定。
2.2.外张滑块结构:
主要零件及功能:
设计适用于短行程,所须空间亦较小。
2.1.4使用范例(四):
动作原理:
当PL面打开时,利用斜梢带动SLIDE达到脱模目的
注意事项:
SLIDE范围内若有RIB或BOSS需设法在其上(或旁边)加上顶出梢
避免成品黏公模
在SLIDE范围内顶出梢不易安排
"A"处需紧配合,以防定位不确实
2.1.5.使用范例(五):
(如做油槽缺点是:成型时会有油污出来,
造成成品的缺陷)
注:受到石墨规格的限制,太小的
HOOK PIN不能使用石墨润滑.
GUIDEBLOCK(辅助件):避免HOOKPIN因悬空过长,而造成顶出
动作不顺畅所引起的挠曲导致断裂现象发生
GUIDEBLOCK材质使用范围:
NAK80,使用硬度为HRC38度
SKD61,使用硬度为HRC48度
需要做定位,避免合模时无法与斜度块相配合定位与拨动在同一斜度
件上,需注意斜度件强度是否足够。
2.2.3使用范例(三)
动作原理:
利用氮气弹簧启动滑块移动
利用导位块控制滑块脱模及移动方向,完成脱模动作。
注意事项:
此结构适用于大型件滑块之脱模动作
需注意氮气弹簧之脱模时机,避免成品黏于母模。
为防止滑块脱离模座,故在母模型板上加上一停止块,防止滑块掉落
25度、22度、20度、18度、15度、12度。
挡块(固定件):于合模时固定滑块之位置
挡块材质使用范围:
NAK80,使用硬度为HRC38度。
SKD61,使用硬度为HRC48度。
使用规则:
固定件,定位件,滑动件之间的配合,在材质与硬度的选用上,可依
加工的难易度予以适当的调配。
对象与对象之间的滑动配合需选用不同的材质或相同的材质,不同的
滑块(滑动件):在顶出动作之间,使成品之倒勾处先离型。
滑块材质使用范围:
NAK80,使用硬度为HRC38度。
SKD61,使用硬度为HRC48度。
STAVAX,使用硬度为HRC52度。
加工要求:
定位块的止动作用面,角度计算,以斜角梢角度加2~3度为原则。
例:斜角梢角度为15度则定位块角度则为17度。
斜角梢之设定以25度以下为设计原则,一般常选用的特定角度为:
当脱模方向X与成品会造成干涉时可以使用之
GUIDE BLOCK"B"之滑动角度A需小于C
GUIDE BLOCK"B"、"E"处需注意是否会造成顶出行程上的干涉
(∵GUIDEBLOCK"B"是否有凸出上顶出板)
TAN(A-B)*S1=HOOKPIN之脱模行程
角度"C"需大于"D"
适用于成品内部有斜角之处("D")
动作原理:有内缩滑块时,不要采用鸠尾槽结构,而用两个BLOCK
形成一个滑槽,如图所示。如因结构需要必须采用鸠尾槽时,应在
内缩滑块外侧增加弹簧。
2.1.6.使用范例(六):
动作原理:模具顶出时,二段顶出机构首先使Байду номын сангаас模板7与承板9分离,
公模板7带动内缩滑块1往上运动,而此时契块5不动,则内缩滑块
就会顺着两个斜向导槽往上往右运动,从而完成成品倒勾脱模的动
机构
此机构仅适用于小距离的倒勾;在倒勾处的脱模角度,需注意是否
足够
2.1.3使用范例(三):
当PL1开模时A束块往下拉,突出空间,公母模板(PL2)再打开,
利用斜梢(PIN),将SLIDE拨向内侧,达到脱模目的。
注意事项:
内缩SLIDE的行程需做限制,避免撞到成品。
如此的设计时,一般SLIDE都会较脆弱,需做备品。
此结构适用于短行程之倒勾成品
需掌握各部份之开模动作顺序
定位块之强度需足够承受滑块A、B,在成型时的总和压力
角度D1需大于D2;D1需大于D3
2.2.5使用范例(五)
动作原理:
开模时,静模首先离型,当行程L完成后SLIDE再行脱模行程S,动模侧方可将成品顶出离型。
注意事项:
此结构适用于滑块需延迟离型时
L的长度足够成品和母模仁离型即可,因行程S和L都会影响到容模厚度及开模行程
此结构适用于短行程之脱模动作
W的宽度必须大于W1RIB的宽度,方可离型
2.2.6使用范例(六)
动作原理:
斜角梢将滑块B往外拨开,带动滑块C向中心线方向移动,滑块B
至SB行程结束后再牵动滑块A往外离型,此时,滑块A、B、C所
含盖之成品倒勾部份即已完成脱模。
硬度来搭配使用。
为使损耗公差偏重于单一物件,使损耗在低加工成本及短加工时程的
相关文档
最新文档
