CFG桩施工组织设计
CFG桩施工组织设计
开封龙宇和谐港湾小区7#8#12#楼CFG桩复合地基施工组织设计郑州市正岩桩基础公司二○一○年十一月编制说明本工程施工组织设计编制依据如下：一、设计院设计的本工程设计图纸；二、我公司的技术、机械设备装备情况及管理制度；三、国家和行业现行的施工及验收规范（标准）：1、《建筑地基基础设计规范》（GB50007—2002）；2、《建筑地基处理技术规范》（JGJ79—2002）；3、《建筑桩基技术规范》（JGJ94—2008）；4、《建筑地基基础工程施工质量验收规范》（GB50202—2002）；5、《混凝土结构工程施工质量验收规范》（GB50204—2002）；6、《建筑机械使用安全技术规程》（JGJ33-2001）；7、《施工现场临时用电安全技术规范》（JGJ46-2005）及国家、省、市现行有效的规范、规程和标准及相关技术要求。
四、国家、地方有关法规：《中华人民共和国建筑法》（1998年3月1日起实施）《中华人民共和国合同法》（1999年10月1日起实施）《中华人民共和国安全生产法》（2002年11月1日起实施）《建设工程质量管理条例》（2004年2月1日起实施）目录一、工程概况二、施工前期准备三、质量目标四、施工流程和技术要求五、质量控制六、工期及施工进度保证措施七、施工协调配合第一章工程概况一、工程概况、桩基设计要求及施工内容1 工程概况本工程位于开封市杞县，开封龙宇和谐港湾小区内，工程结构为剪力墙结构、层高11+1层，单栋面积为5094.23 m2，CFG桩复合地基面积为374.18m2。
其7#楼8#楼12#楼CFG桩地基由郑州市正岩桩基础公司负责施工。
2 设计要求1、本工程CFG桩复合地基设计要求：2、施工工艺：CFG桩施工采用长螺旋钻机成孔管内泵送混合料成桩工艺。
3、复合地基检测：1) 设计要求按总桩数的10%做低应变动力检测，以检验桩身的施工质量；2) 复合地基载荷试验：设计要求试验数量为总桩数的0.5-1％，且每幢不少于3点，试验方法按有关国家行业标准规定进行。
CFG桩工程施工组织设计

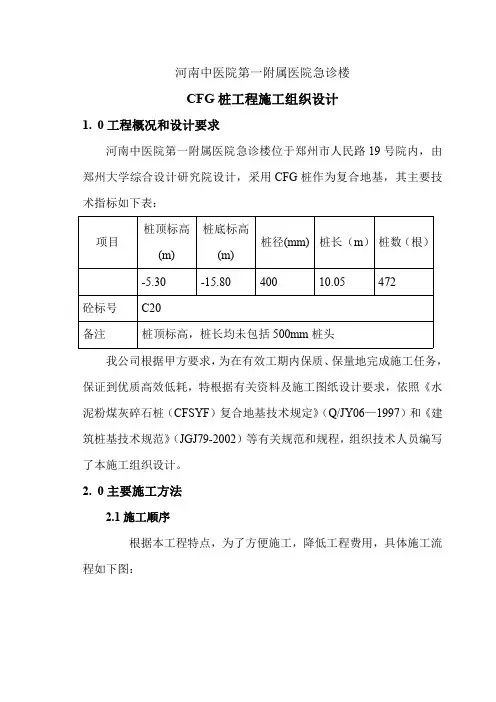

河南中医院第一附属医院急诊楼CFG桩工程施工组织设计1.0工程概况和设计要求河南中医院第一附属医院急诊楼位于郑州市人民路19号院内，由郑州大学综合设计研究院设计，采用CFG桩作为复合地基，其主要技术指标如下表：项目桩顶标高(m)桩底标高(m)桩径(mm)桩长（m）桩数（根）-5.30-15.8040010.05472砼标号C20备注桩顶标高，桩长均未包括500mm桩头我公司根据甲方要求，为在有效工期内保质、保量地完成施工任务，保证到优质高效低耗，特根据有关资料及施工图纸设计要求，依照《水泥粉煤灰碎石桩（CFSYF）复合地基技术规定》（Q/JY06—1997）和《建筑桩基技术规范》（JGJ79-2002）等有关规范和规程，组织技术人员编写了本施工组织设计。
2.0主要施工方法2.1施工顺序根据本工程特点，为了方便施工，降低工程费用，具体施工流程如下图：测量人员根据业主提供的规划红线、基准点等测量标志，依照桩位平面图实地测放桩位，打入地面下30cm 并灌入白灰，插上筷子，便于找桩，编写测量放线记录，经业主、监理验收合格后，方可施工，并填写测量复核签证。
2.2施工工艺根据我公司的施工经验并结合场地地层特点，确定本工程工程桩采用长螺旋钻成孔，混凝土输送泵泵压混凝土成桩的施工工艺，工艺流程图如下：测量定位临时设施编制材料计划图纸会审设备人员进场工程材料复验做配合比工程材料进场竣工交验工程桩施工设备安装调试工程回访服务提交竣工报告配合测桩螺旋钻机就位、对中泵送混凝土、提钻桩头养护灌注混凝土成桩钻至预定深度、停钻钻进成孔、排土（1）桩机就位桩机就位，使桩尖对准桩位中心，桩尖与桩点偏移不得大于1cm，并将钻尖开启阀门关闭，确保活门内不进土。
钻头对准原桩位以后，钻塔上正侧面的铅锤均居中时，说明钻塔垂直，符合要求后，才可指挥钻机操作员下钻。
施工前应交待控制钻机钻入深度及空喷尺寸，并在钻机架子上做出明显标记。
开始钻进时速度要慢，钻进过程中，一般不得反转或提升钻杆，如需提升钻杆或反钻应将钻杆提升地面，对钻尖开启门进行清洗、调试、封口。
项目CFG桩设计及施工组织设计
项目CFG桩设计及施工组织设计一、桩设计1.桩的类型选择：根据项目需要和地质条件，选择合适的桩型，如钻孔灌注桩、预制桩、钢管桩等。
2.桩头设计：根据桩的承载力要求，确定桩头的直径和长短，桩头一般位于土层以上的地方，用于传递荷载给地下土层。
3.桩基设计：根据地质勘探结果，确定桩的长度和直径，以达到承载力和稳定性的要求。
4.桩间距和布设方案：根据结构设计要求和土的承载能力，确定桩的间距和布设方案，以确保桩群的整体稳定性。
5.钢筋配筋计算：根据桩的受力情况，计算桩身和桩头的钢筋配筋，确保桩的强度和稳定性。
1.施工方案及施工工艺：根据桩设计要求和项目实际情况，制定施工方案和施工工艺，包括桩的施工顺序、施工方法和施工步骤等。
2.施工人员组织：根据项目规模和施工量，确定施工人员的数量和岗位分工，保证施工进度和质量。
3.施工设备选择：根据施工要求和项目特点，选用合适的施工设备，如钻机、振动锤等。
4.施工安全措施：制定安全操作规程和施工安全措施，确保施工人员的人身安全和施工设备的正常运行。
5.质量控制措施：制定质量控制方案，包括材料检验、施工工艺检验和施工现场监测等，确保桩的质量符合设计要求。
三、施工流程1.地质勘探：进行地质勘探，获取地下土层情况，为后续的桩设计提供参考。
2.桩设计：根据地质勘探结果和项目要求，进行桩的设计，确定桩的类型、尺寸和布设方案等。
3.材料采购：根据桩设计要求，采购桩埋设所需的材料，如钢筋、混凝土等。
4.施工准备：组织施工人员，准备施工设备和安全措施，为施工做好准备工作。
5.桩基施工：按照桩设计要求，进行钻孔或挖孔，然后注入混凝土或灌注砂浆，形成桩基。
6.桩头施工：根据桩设计要求，进行桩头的施工，包括构筑桩头模板、浇筑混凝土等。
7.质量检验：进行桩基和桩头的质量检验，确保桩的质量符合设计要求。
8.完工验收：对施工工程进行验收，确认工程质量合格后，可以进行竣工手续。
总结：通过对项目CFG桩设计及施工组织设计的详细介绍，可以看出桩设计和施工组织是一个相互配合、相互影响的过程。
CFG桩基施工组织设计
CFG桩基施工组织设计一、项目概况建设地点：地区建设单位：公司建设内容：桩基施工二、施工方案1.施工方法采用CFG桩工法进行施工，CFG桩是由水泥浆和沉积物混合而成的桩基，具有较高的承载力和抗震性能。
施工过程中要严格按照相关规范要求执行，确保施工质量和安全。
2.施工工艺（1）确定施工范围和位置：根据设计要求确定桩基的布置位置和范围，设置标志桩进行定位。
（2）钻孔：根据设计要求进行孔径和孔深的确定，选择合适的钻孔机具进行孔洞的钻造。
（3）浆液配制：根据CFG桩配合比要求，准备好水泥、砂浆和水材料，进行现场搅拌。
（4）灌浆：将浆液通过管道注入到孔洞中，充实浆体并进行振捣。
（5）成孔保温：在灌浆完成后，要及时进行成孔保温，确保桩体的养护和强度。
3.施工要求（1）保障施工现场的安全，设置警戒线和标志，做好交通疏导措施。
（2）督促施工人员严格按照作业指导书进行操作，确保施工质量。
（3）定期进行施工质量检查，及时发现和处理问题。
三、施工组织1.施工机具和设备（1）钻孔机：选用国内知名品牌生产的钻孔机具，具有稳定的性能和高效的施工能力。
（2）泵车：选用功率适中、喷射均匀的泵车进行浆液灌注。
（3）混凝土搅拌车：选用质量可靠、操作方便的搅拌车，确保浆液的配制质量。
2.施工人员配备（1）项目经理：负责项目的施工管理和协调工作。
（2）施工队长：负责施工现场的具体指挥和操作。
（3）钳工：负责钻孔机的操作和维护。
（4）浆液工：负责浆液的搅拌和配制。
（5）安全员：负责施工现场的安全监督和管理。
3.施工进度计划（1）根据工程设计要求编制施工计划书，明确施工任务和进度安排。
（2）按照施工计划书进行施工，逐步完成各项施工任务，确保工程按时完成。
四、施工安全1.施工现场安全（1）施工现场要进行区域的划分，设置安全标识和警示牌。
（2）保障施工工人的安全，提供安全防护用具和培训。
2.施工设备安全（1）定期检查施工机具和设备的工作状态，及时进行维护和保养。
CFG桩施工组织设计
CFG桩施工组织设计一、施工概况我们将在地进行CFG桩施工，施工区域面积为XXX平方米，施工堆场面积为XXX平方米。
二、施工方案1.CFG桩施工工艺选择考虑到施工区域土层分布情况和工期要求，我们选择采用双向旋转钻进法进行CFG桩施工。
该方法具有施工速度快、效率高的特点，能够满足工程要求。
2.施工机械和设备选择根据施工工艺的选择，我们需要配备以下机械和设备：-双向旋转钻机：用于钻孔和灌注浆液；-网格梁模板：用于支撑钢筋笼；-混凝土输送泵：用于输送混凝土；-混凝土搅拌车：用于现场搅拌混凝土；-振动锤：用于振实混凝土。
3.施工人员组织与分工为确保施工质量和工期进度，我们将组织一支专业施工队伍进行施工，人员组成如下：-项目经理：负责整个施工过程的组织和协调工作；-工程师：负责施工现场监督和质量控制；-钻机操作员：负责钻孔和灌注浆液；-混凝土工：负责混凝土的搅拌和输送；-钢筋工：负责制作和安装钢筋笼；-振动锤操作员：负责振实混凝土。
4.施工进度安排我们将根据施工工艺和工期要求制定详细的施工进度安排，并将施工过程分为以下几个阶段：-钻孔和灌注浆液：预计耗时X天；-制作和安装钢筋笼：预计耗时X天；-混凝土搅拌和输送：预计耗时X天；-振实混凝土：预计耗时X天。
三、安全防护措施为保障施工人员的安全和杜绝事故的发生，我们将采取以下安全防护措施：-确保施工现场的道路畅通和施工区域的封闭；-施工人员必须佩戴安全帽、工作服和安全鞋等个人防护用品；-严格遵守操作规程和技术要求；-对施工机械和设备进行定期维护和保养；-定期组织安全教育培训。
四、施工质量控制为确保施工质量，我们将采取以下措施进行质量控制：-钻孔前，进行现场勘探和土层分析，确定施工工艺和参数；-钻孔过程中，进行孔壁稳定评价和孔内灌注浆液质量检验；-钢筋笼制作过程中，进行钢筋的焊接和尺寸的检查；-混凝土搅拌和输送过程中，进行混凝土的抗坍性和强度测试；-振实混凝土过程中，进行振压测试。
cfg桩基工程施工组织设计
cfg桩基工程施工组织设计CFG桩基是一种新型的桩基工程，其施工组织设计对工程质量和工期具有重要影响。
本文将以某桩基工程为例，详细阐述CFG桩基工程施工组织设计的内容及要点。
二、工程概况某项目为一栋高层建筑，建筑总高度为50米，地下室共有4层。
由于场地地质条件复杂，需要进行深基坑支护及基础加固，其中包括CFG桩基工程。
三、施工组织设计内容1.施工任务根据设计要求和现场实际条件，确定CFG桩基工程的具体施工任务，包括：确定桩型及桩径、确定桩的布置位置、确定桩的桩长及承载力等。
2.施工方案根据施工任务，编制CFG桩基工程的详细施工方案，包括：施工方法、施工工艺、施工顺序、施工机具设备、材料供应等。
3.施工组织架构明确施工组织架构，确定施工班组及各责任人员的分工职责，确保施工过程中各项工作有序进行。
4.安全措施制定安全施工计划，明确施工中的各项安全措施，确保施工人员及现场设备的安全。
5.质量控制建立质量管理体系，确定实施质量控制的具体措施及要求，确保施工质量符合设计要求。
6.进度计划编制详细的施工进度计划，明确各项工作的计划完成时间及重要节点，确保施工工期的符合要求。
7.资源配置合理安排施工所需的人力、机具设备及材料，确保施工进度和质量的同时，有效控制施工成本。
8.环境保护制定环境保护方案，确保施工过程中对周边环境的影响最小化，保护环境的安全和卫生。
四、施工组织设计要点1.确定桩型及桩径根据设计要求及地质条件，确定CFG桩的桩型及桩径，保证桩的承载力和稳定性。
2.合理布置桩位根据建筑结构和地质情况，合理布置桩位，确保桩能够有效承担建筑荷载。
3.采用适当施工方法根据具体情况，选择合适的施工方法，如旋挖钻孔灌注桩、振动钻孔灌注桩等。
4.建立质量控制体系建立完善的质量管理体系，实施全程质量控制，确保桩的质量满足设计要求。
5.加强安全管理制定详细的安全施工计划，加强对施工人员的安全培训，确保施工过程中的安全。
CFG桩施工组织设计(20201205080512)
同济•鄢陵四季花城25#楼CFG桩施工组织设计一、工程概况本工程为同济鄢陵四季花城25#楼。
建设用地于许昌市鄢陵县。
二、方案编制依据1、《建筑地基处理技术规范》 (JGJ79—2012)2、《建筑工程施工质量验收统一标准》 (GB50300—2011)3、《建筑地基基础工程施工质量验收规范》 (GB50202—2011)4、《CFG桩复合地基技术规定》(Q/JY 06 —2011)三、设计要求1、施工工艺及桩体强度：本工程地基采用CFG桩复合地基，总桩数为328根，桩体成桩采用长螺旋钻孔，管内泵压混合料灌压成桩施工工艺。
桩体砼强度C25。
地基处理后要求单桩承载力特征值fspk >560KN,f复合地基承载力特征值达到fak > 300Kpa。
UwXwXwGo3YSgs4 AZGjsfl。
2、布桩参数桩径D=400mm有效桩长》17.9m。
3、桩体材料：①、水泥：采用42.5级矿渣哇酸盐水泥。
②、碎石：(粗骨料)粒径5—10mn l勺级配碎石。
③、中、粗砂：有机质及含泥量不超过5%。
④、粉煤灰：合格产品。
资技 术 员⑤、桩身砼强度C2&桩体配比由现场选用的桩体材料试验确定，桩体不允许有断桩、 缩径等质量问题。
3、施工允许偏差值： 钻孔垂直度 < 1.0 %。
桩径偏差 < 20mm 桩位允许差小于160mm四、主要工程量及施工要求 1 、主要工程量：根据设计图纸，共有 CFG& 328根。
2、施工要求：1） 为施工材料堆放及临设位置准备必要的场地。
2 ）施工所需水、电、供应：用电需供 200KW/日用水量50吨。
3 ）清除施工作业面地上和地下障碍物， 需回填的应分层站压夯 实。
4）施工作业面上，甲方需提供必要的定位控制点，并进行书面五、施工总体部署 （一）、项目管理机构技术负责人EkvAEjw H1mCqmR91JU02n本项目是公司总部派出机构，具有独立的人、财、物的管理权,项目经理是受企业法定代表人的委托， 对项目经理施工过程全面负责 的项目管理者，是公司法定代表人在工程项目上的代表人， 其管理权 限由公司法定代表人授权委托确定。
CFG桩-施工组织设计
商州水文巡测地基等项目生产用房建设CFG灌注桩施工组织方案西安市长安桩基基础工程有限公司二0一八年九月目录一、概述二、编制依据和原则三、项目管理机构人员配置四、设备配置及劳动力安排五、工期规划和施工进度计划六、施工方法及工艺流程七、施工程序、过程控制要求及质量标准八、雨季施工措施九、关键工序质量控制措施十、安全文明生产的技术组织措施施工组织设计一、概述1.1工程概况及各方主体商州水文巡测基地等项目生产用房工程位于商洛市商州区陈塬街道办事处西新村，建筑面积为2750平方米，地上5层局部6层.设计使用年限为50年.结构形式为钢筋混凝土框架结构，建筑抗震设防烈度为7度。
本工程基地采用素混凝土灌注桩（CFG)，总桩数428根,砼强度等级为C20桩径为400mm,采用等边三角形布置,边长1400mm桩长分别为6m、7.5m、10。
1m,基础采用条形基础，室内地面相对标高为±0。
000相当于绝对标高690.85m。
1。
2地形、地质、地貌商州水文巡测地基等项目生产用房工程项目,杂填土、素填土透镜体、砾砂层和局部沉积泥浆组成。
设计桩长为分别为6m、7。
5m、10.1m，有效桩长10.00米，桩径为400mm，持力层为中粗沙中。
1。
3 本工程试桩内容及目的本工程试桩桩数28根，四组，桩长依据设计8。
5—11米。
计划用一台长螺旋钻机和一台混凝土输送泵在一日内完成试桩的施工工作。
试验内容成桩工艺试验：检验施工设备以及施工工艺的适用性，获取混凝土泵送速度,钻杆提升速度，混凝土坍落度、保水性以及不同深度土层的施工电流等数据，为施工工艺的合理选择提供依据；积累现场施工组织与管理经验，磨合施工队伍与施工机械设备.试验目的为了在大面积开工前取得满足质量要求的施工工艺和施工参数、验证设计指标、核对现场地质情况，为后期全面开工奠定基础。
试桩待达到一定强度后组织相关检验工作，及时完成相关总结报告，当试桩结果满足设计要求后方可进行大面积施工。
CFG桩基施工组织设计
CFG桩基施工组织设计对于CFG（Continous Flight Auger）桩基施工组织设计，需要从以下几个方面进行考虑和设计：一、项目背景和概述：1.1项目背景：对所在地区进行工程地质勘察，了解地下地质环境，确定桩基施工方案，包括桩径、桩深、桩间距、桩顶标高等参数。
1.2概述：对该项目的桩基施工组织设计进行全面介绍，包括施工方法、施工机械、施工工艺、施工工序等。
二、施工机械和设备：2.1CFG桩机：根据桩基参数确定CFG桩机的型号和规格，确保能满足施工要求。
2.2辅助机械：如搅拌车、水泥罐车等，提供混凝土和其他辅助材料。
三、施工工艺和工序：3.1方案选择：根据桩基参数、地下地质条件、地下水位等因素，选定合适的施工方案。
3.2施工工艺：详细描述CFG桩的施工工艺，包括钻杆挡泥板的安装、钻进过程中的泥浆搅拌排泥等。
3.3施工工序：将施工过程划分为不同的工序，如预处理阶段、钻孔阶段、注浆阶段等，确保工期和质量的控制。
四、施工方案和控制措施：4.1施工方案：确定CFG桩的施工方案，包括桩基参数的选定、桩机的布置、施工工艺的选择等。
4.2施工控制措施：针对施工过程中的各个环节，提出相应的控制措施，如泥浆配比控制、混凝土浇筑质量控制等。
4.3施工安全措施：提出施工过程中的安全措施，如桩机操作规范、周围作业人员的防护措施等。
五、质量控制和验收标准：5.1质量控制：对施工中的质量控制进行详细描述，包括材料的选用、施工工艺的控制、安全措施的执行等。
5.2验收标准：确定CFG桩基施工的验收标准，如桩的竖直度、桩体的均匀性、桩与土壤的黏结力等。
六、项目管理和进度计划：6.1项目管理：对整个施工过程进行项目管理，包括组织机构、人员配备、材料管理等，确保施工任务能按时完成。
6.2进度计划：制定施工进度计划，明确各个工序的时间节点和关键路径，确保工期的合理安排和施工进度的控制。
通过以上六个方面的设计和考虑，可以为CFG桩基施工组织提供全面的设计方案，确保施工质量和工期的控制。
CFG桩施工组织设计
目录第一章工程概况及施工方案------------------------------ 第1页第二章主要施工机械及进场计划表------------------------第13页第三章施工组织机构和主要施工管理人员表----------------第14页第四章保证安全生产、文明施工、减少扰民、降低环境污染和噪声的措施----------------------------------第15页第五章冬雨季节保证工程顺利进行的安排和措施-----------第17页CFG桩工程施工组织设计第一章工程概况一、工程概况本工程位于焦作市新园路与涧西街交叉口东北角，西城家园小区（北苑）2-13A（14#）商住楼，本工程为CFG桩，有效桩长11m，工程桩施工时,混凝土停灌面宜高出设计桩顶标高不小于500mm，以保证桩头质量，桩径为400mm，桩端持力层为第4层粉质黏土层，基础持力层为第2层粉质黏土,地基承载力特征值fak=130kPa。
混凝土强度为C20，保护桩头0.5m。
总桩数219根。
二、施工准备1、编制依据《建筑桩基技术规范》JGJ94-2008《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑地基处理技术规范》JGJ79-2012《建筑工程施工质量验收统一手册》GB50300-2013《地基与基础工程新技术实用手册》《建筑施工手册》《建设工程文件归档整理规范》GB/T50328-2014《建设工程施工现场供用电安全规范》GB50194-2014建筑机械使用安全检查标准JGJ33-2012其它现行的工程技术、施工验收标准及规范图纸及合同2、现场准备2.1、根据施工总平面布置图的要求和施工需求量计划，搭设临建，安装施工机械，设置料具堆放场地等，为正式开工做准备。
2.2、根据业主提供在供水水源、供电电源，按施工现场用水、用电布置设临时用水、用电管线。
经计算，桩基工程现场提供300KW的电量可满足施工需要。
CFG桩施工组织设计
目录-、工程概况................................................. -2 -二、工期安排................................................. -4 -三、组织机构设置............................................. -4 -四、施工前的准备............................................. -5 -五、C FG桩施工流程图........................................ -6 -七、质量要求、检验方法及质量控制措施........................ -9 -八、常见质量缺陷的原因及控制技术............................. -12 -九、安全保证措施............................................. -14 -十、施工注意事项.............................................. -15 -十~、成品保护......................... -16 -附件1 CFG桩平面布置示意图附件2 CFG桩平面区域示意图附件3 项目分部机构设置图CFG桩施工方案一、工程概况成都东客站K15+800- K17+040地段部分路基为软基处理CFG tt施工地段。
CFG桩由水泥、粉煤灰、碎石、石屑加水拌和形成的高粘结强度桩，和桩间土、碎石垫层一起形成复合地基。
1、地质情况该段主要地层为：(1)人工素填土：为粉质黏土、黏土，棕黄、灰褐、褐黄色等色，分布于既有铁路、公路路堤及建筑物基础内，厚0〜iim (1-1 )人工杂填土：以粗圆砾、碎砖块、混凝土块等为主，棕黄、褐黄色，分布于空地上，厚0〜7 m(2)软土：为淤泥质黏土，灰、深灰色，主要分布于低洼槽地及区段内的水塘中，厚0〜5m (2-1 )松软土：为成都黏土，褐灰、褐黄色，主要分布于水田、鱼塘、低洼沟槽表层透镜体状分布，厚0〜6m(3)成都黏土：棕黄、褐黄、灰黄等色，测区内上部均有分布，厚5〜25m不等；(4)粗圆砾土：黄、浅黄色，分布于成都黏土之下呈透镜体状分布，厚0〜13m(5)泥岩：为暗紫、紫红、棕红色，埋深30m以下普遍发育片状、薄层纤维状石膏。
cfg桩施工组织设计.doc
cfg桩施工组织设计cfg桩施工组织设计是非常关键的，组织设计的每个细节都是为了完成实际效果，也能保障最后的质量。
下面就cfg桩施工组织设计和大家说明一下。
第一章1.11、甲方提供的2、3、现场实际情况；4、相关规范及技术要求。
编制说明CFG桩基础施工方案编制依据有工程复合地基基础图；工程岩土工程勘查报告。
1.2本工程执行的规范、规程1、《建筑地基基础工程施工质量验收规范》(GB50202-2002)2、《建筑地基处理技术规范》(JGJ79-2012)3、《岩土工程勘察规范》(GB50021-2001)4、《建筑桩基技术规范》(JGJ94-2008)5、《建筑地基基础设计规范》(GB50007-2011)6、《建筑基桩检测技术规范》(JGJl06-2003)7、《建筑地基处理技术规范》8、《混凝土工程施工质量验收规范》第二章2.1项目概况本工程为CFG灌注桩。
工程概况工程桩基工程，按施工图纸要求为10#、15#、16#、17#、21#、22#、23#、24#楼桩基。
桩型式为长螺旋钻孔工程地点为本工程桩径400mm，桩长为基础褥垫层底至第层中风化玄武岩面，砼等级为C20。
单桩抗压承载力特征值550KN。
2.2工程地质概况1、①素填土：黑色、深灰色，隐晶质结构，气孔-微气孔状构造，主要矿物成分为辉石、长石及角闪石等，节理裂隙局部较发育，岩体完整性为破碎-较完整，为较硬岩，岩体基本质量等级Ⅲ～Ⅳ级，以Ⅲ级为主，岩芯呈块状-柱状，岩石质量指标RQD平均值为38～90，该层全场均有揭露，局部地下室钻孔未揭穿该层，揭露厚度1.90～10.50m，平均厚度5.80m，层顶埋深13.10～23.10m，层顶高程-3.81～-12.28m。
7、⑦粉质粘土和先进的钻孔机具，一个台班可完成35-40多条桩的施工是任何桩机无法比拟的，是国内现阶段较为先进的施工工艺。
③自备混凝土输送泵符合节能环保要求。
该机型节能环保性能强，直接使用商品混凝土，减少了砂、石、水泥的运输，现场搅拌所造成的躁声和材料浪费，减少了大气污染及废渣的排放，由于钻机躁声很小可在夜间施工，不会对当地居民造成危害，能够大力配合甲方提前完成桩基的施工工期。
CFG桩施工组织设计88683
CFG桩施工组织设计88683一、工程概况本工程位于XX地区，总投资XX万元。
工程主要包括XX任务，计划施工周期为XX个月。
其中，桩基工程是本工程的关键节点，对整个工程的质量和进度具有重要影响。
二、工程桩基类型和选择根据工程地质勘察资料和设计要求，本工程涉及到的桩基类型包括钻孔灌注桩和预制桩。
采用的具体桩基类型和数量如下：1. 钻孔灌注桩：直径XXXmm，长度XXXXm，共计XXX根。
2. 预制桩：直径XXXmm，长度XXXXmm，共计XXX根。
三、桩基施工工艺流程1.地面准备工作(1)清理施工区域，确保施工区域内没有垃圾和障碍物。
(2)按设计要求设置施工标志牌和警示标志，确保施工安全。
2.钻孔灌注桩施工工艺流程(1)在施工区域内挖掘钻孔，并按要求进行衬砌。
(2)安装钢模并进行调整、焊接固定。
(3)在孔内进行灌注混凝土，控制灌注速度和压力。
(4)完成灌注后，拆除钢模，修整桩顶和侧面。
3.预制桩施工工艺流程(1)进行预制桩的加固和尺寸检查。
(2)根据设计要求，将预制桩安装到设计位置，并进行定位和调整。
(3)在预制桩底部灌注混凝土，完成桩的浇筑。
(4)等待混凝土达到设计强度后，进行后续工序。
四、桩基施工组织设计1.人员组织安排(1)项目经理：负责整个施工过程的协调与管理。
(2)施工队长：负责指挥和组织施工过程，负责各个工种的协调。
(3)钻孔操作工：负责钻孔灌注桩的操作和维护。
(4)预制桩安装工：负责预制桩的安装和调整。
(5)混凝土浇注工：负责混凝土的搅拌和浇注。
2.施工机械安排(1)钻孔机：用于钻孔灌注桩的施工。
(2)钢模：用于钻孔灌注桩的灌注。
(3)起重机：用于预制桩的安装。
(4)搅拌机：用于混凝土的搅拌。
3.施工材料和设备采购(1)钻孔灌注桩所需材料：钢模、钢筋、混凝土等。
(2)预制桩所需材料：预制桩、定位器、调整器等。
(3)施工设备采购：钻孔机、起重机、搅拌机等。
五、施工安全措施1.制定施工安全管理方案，明确各个工种的施工安全措施和责任。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程名称：*****有限责任公司***项目CFG桩施工组织设计编制：审核：审批：编制单位：***建工集团2014年5 月日目录第一章编制依据第二章工程概况第三章施工方案第四章确保工程质量的技术组织措施第五章确保工期的技术组织措施第六章施工机械设备配备和进场计划第七章劳动力用量计划第八章确保安全施工的技术组织措施第九章保证文明施工的技术组织措施第十章针对本工程特点的合理化建议第十一章施工进度计划第十二章项目部施工组织第十三章雨季施工措施第一章编制依据1.1工程成品桩基施工图1.2《建筑地基处理技术规范》JGJ79-20021.3《建筑地基与基础工程施工及验收规范》GB50202-20021.4《建筑基础检测技术规范》DJGDJ106-20031.5《工程测量规范》GB50026-20071.6《混凝土强度检验评定标准》GBJ107-871.7《建筑施工安全检查评分标准》JGJ59-991.8《建筑机械使用安全技术规程》JGJ33-20011.9《施工现场临时用电安全技术规范》JGJ46-20051.10《建筑工程施工现场供用电安全规范》GB50194-931.11《建筑地基基础设计规范》GB50002－20021.12《水泥粉煤灰碎石桩（CFG桩）复合地基技术规范Q/JY06－1997》1.13根据本公司的施工经验，结合本工程实际情况及配备所需的设备、人力及财力进行编制。
第二章工程概况2.1 工程名称：**工程桩基2.2 工程地点：**有限责任公司厂区东南部2.3 建设单位：**有限责任公司2.4 设计单位：**有限公司2.5监理单位：*监理公司2.6施工单位：1、**集团工程简介：本工程为集团公司***产业园成品桩基础部分，是我公司在***工程项目开工建设的第一个单位工程。
成品罐区位于项目工程***交叉处东南150米处，东西宽：50.3米，南北长：100米，上部为8个直径25米的成品罐，桩基以上部分图纸不详，桩基部分设计采用桩径400mm的CFG 桩复合地基进行处理，桩间距1.5m，桩长10m，桩尖进入第5层粉质粘土层不少于0.6m。
桩基部分共包含CFG桩1440颗，施工总长度到15120米，计划于2014年7月22日开始施工。
第三章施工方案3.1施工现场准备：成品罐区是我项目部在该项目工程施工的第一个单位工程，现厂区道路等工程尚未完工，现场部分临时办公区已建设完成，桩基施工现场文明施工必须与土建公司和现场的要求一致。
具体如下：3.1.1平整场地：施工队伍进厂前应先进行施工现场的场地平整。
3.1.2做好施工临时隔断及大门的修饰及宣传工作，清新宜人的外围装饰与幽静、清洁的环境融为一体，使之形象良好、适宜的工作环境。
3.1.3做好场内临时道路两侧的排水沟设置，使场内不积水，确保道路的畅通。
3.1.4施工用水、电：根据施工进度的要求，可以满足施工用水、用电的要求。
3.1.5根据劳动力组织计划，搭建临时生产、生活设施，结构坚固，美观可靠，生产区和生活区要分开。
3.2技术准备：3.2.1组织技术人员熟悉图纸及有关资料，通过图纸会审了解和掌握设计人员的设计要求及施工要求，并做好会审纪要。
3.2.2作好三级技术交底，尤其对工程的设计重点，主要变更及施工中应注意的特殊工序及质量要求要详细的文字交底，做到人人心中有数，严格按设计和规范要求施工。
3.2.3认真研究施工图中各轴线与桩位的相对位置关系，收集基准点的资料，制定放线方案和措施，作好测量定位工作，建立现场平面方格网，并作好记录。
3.2.4认真熟悉并掌握施工场地的工程地质及有关的水文地质资料。
3.2.5做好各工种岗前培训工作，特殊工种要求持证上岗。
3.2.6做好各级安全文明施工交底工作，真正做到安全生产、文明施工。
3.3材料准备：本工程拟采用现场搅拌，具体如下：3.3.1材料采购要“货比三家”，选择质高、价低、运距短的供应商。
3.3.2进场的材料，要正确计量、认真验收，遇有质量不达标准、数量不够的现象要严格把关，并把责任落实到人。
3.3.3施工过程中严格控制材料损耗，防止浪费，并做好余料的回收、利用工作。
3.3.4建立材料消耗台帐，随时控制材料消耗。
3.3.5根据各班组的施工效率组织好分批进场计划。
现场搅拌施工机具一览表3.4机械准备：3.4.1进场前组织人员对设备进行检修、维护和调试。
3.4.2对其它设备和钻机的配套设备进行检修和试运行。
3.4.3购买一定数量的各种机械设备的易损件备用。
3.5施工工艺及操作规程3.5.1施工工艺要求：CFG桩施工工艺是中国建筑科学研究院“九五”攻关项目，该工艺由长螺旋钻机、混凝土泵和强制式搅拌机组成的完整的施工体系，该工艺具有穿透能力强，低噪音，无泥浆污染、成孔制桩时不产生扰动、桩身质量稳定，施工效率高，承载力提高幅度大等诸多优点。
为保证制桩质量满足设计要求，施工时应严格按照《建筑地基基础工程施工质量验收规范GB50202－2002》、《建筑地基处理技术规范JGJ79－2002》及《水泥粉煤灰碎石桩（CFG桩）复合地基技术规范Q/JY0－1997》施工。
主要打桩顺序见下页施工工艺流程图。
施工工艺流程图3.5.2施工操作规程：1）开机人员A、认真操作，施工过程中要精力集中，眼观全局，听从指挥人员指挥。
B、钻进过程中确保电压稳定在80-110A之间，最大电流不超过140A，瞬间电流不超过160A。
C、依据钻机钻塔刻度表控制钻杆提升速度和高度。
D、负责定期检查液压油箱、主卷扬、小卷扬、配电柜、电机、电线接头等。
E、平时注意设备保养，保证设备正常运转，确保成桩连续性。
2）指挥人员A、全面负责施工质量、安全、进度。
B、指挥机手开钻、停钻、提钻的时间和位置。
C、指挥后盘泵送、停泵，确保灌注桩身的连续性。
3）把头人员A、负责按图纸找桩位，确保钻尖定位准确。
B、负责校核并指挥机手调整设备的平整度和钻杆的垂直度。
C、及时清理钻杆钻出的泥土。
D、负责检查成孔质量，包括桩位、孔径、孔深等。
4）泵送人员A、与前台施工人员配合默契，确保提钻杆过程中混凝土泵输送的连续性。
B、若混凝土用完时，泵送手应及时通过哨声通知机手停止提钻。
C、若达到设计灌注高度应及时打反泵。
3.6主要施工方法3.6.1施工准备1）清除现场障碍物，平整场地，以便测量放线。
2）根据现场平面布置，作好水管埋设及电线架设。
3）对钻机、混凝土泵车等施工机械进行检修，并储备日常易损配件，保证设备正常连续运转。
4）熟悉图纸、会审纪要、设计变更、测桩方案等有关技术资料，若有疑问点及时向业主、设计院、测桩单位和监理公司以书面形式提出质疑。
5）通过图纸会审，掌握设计意图及设计要求。
6）召开技术交底大会，作出书面技术交底，并下发各班组遵照执行。
7）充分研究图纸中轴线与桩位的相对位置关系，制定放线方案及措施，为具体放线作好充分准备。
3.6.2测量放线根据业主或规划部门提供的控制点及施工图标定的尺寸进行放线。
1）测定各轴线控制点。
2）埋设半永久性控制点：依据有关规定，将控制点引至相对稳定的位置，且注意保护。
3）测定桩位点：按照复验合格后的各轴线控制点进行桩位放样，放样时采用双控法，且保证对中误差≤10mm。
4）绘制测量复核签证，及时交甲方、监理签字。
3.6.3钻孔1）桩机就位前再次校核桩位，桩位校正无误后桩机再就位。
2）调整底盘平整度，使钻杆轴线垂直对准孔位中心位置，利用双线锤对钻杆垂直和钻机底盘作校正，钻杆垂直度满足规范要求。
并用水准仪测出地面标高，确定该承台的成孔钻杆入土深度，并在主立杆上标记准确位置。
3）钻孔过程中钻进速度应先慢后快，具体钻进速度应根据施工过程中电流值的大小随时调整，确保施工过程中电流值≤120A，防止因钻杆晃动幅度过大或挠度过大而导致桩径偏差过大。
4）钻孔过程中如发现钻杆剧烈跳动、摇晃、或进度较慢、电流偏大而难以钻进时，可能是遇到硬土、石块或其它杂物等，这时应立即停钻检查，待查明原因并取得处理意见后方可继续施工。
避免桩孔偏斜、桩机位移、钻具损坏、钻杆扭断等事故发生。
5）钻孔过程中应及时清理桩孔周边钻出的泥土，其间如发现钻杆偏斜、桩位不准等情况应立即停钻上提，重新定位、调直后再钻，直至设计桩底标高。
6）钻到预定深度后，应该进行空转清土然后停止转动，提升钻杆。
注意在空转清土时不得加深钻进；提钻时不得回转钻杆，以保证孔底虚土厚度不得超过10cm。
3.6.4浇注混凝土1）现场监理工程师对成孔各项指标检验合格后，方可灌注砼。
应遵行先泵送混合料后提管，提拔速度控制在1.2~1.5m/min。
2）混凝土通过砼输送泵进行压注，砼压灌应连续进行。
3）规范要求，控制砼的灌注高度，确保保护桩长满足设计要求（不少于0.5米）。
4）及时作好现场报验工作和现场施工记录即每根桩的钻孔、成孔、成桩时间。
3.6.5施打顺序为了加快施工进度，结合本工程的特点，采用一遍走的施工原则即由左向右的顺序，一个施工区域结束后，钻机退到下一个施工区域施工。
第四章确保工程质量的技术组织措施4.1保证工程质量的施工措施4.1.1质量管理目标：满足设计要求4.1.2确保工程质量和创优的技术措施1）图纸审核：施工前项目总工组织技术人员认真审核设计文件和施工图纸，切实领会设计意图，对施工区域内的地质条件、气象、水文认真进行全面了解。
在施工总平面图中对水、路、电等的使用进行周密部署，详细编制施工组织设计，技术人员在项目总工领导下处理技术工作，未经总工审核签字的施工图纸不得使用。
2）技术交底：技术人员在工程施工前应对施工队长进行技术交底，各施工队对无技术交底的工程不得施工。
为保证技术交底贯彻落实，施工队长必须对工人技术交底，技术人员对作业人员进行开工前技术培训，从材料使用、加工各工序的质量标准、注意事项都进行详细讲解，使每个参加施工的人员对设计要求、规范标准、操作要领做到心中有数，避免作业中的盲目性和随意性。
3）测量放线：技术人员拿到设计图纸后，及时对轴线、控制桩、水准基点进行复测、并作好桩位加固工作。
其复测精度要达到技术规范要求。
施工测量放线要符合有关规定要求，作好记录，保留原始数据，并经项目总工复核签字，按规定分类存档。
施工放线所用的控制点、临时水准点应定期进行复测，确保轴线、水平标高的准确性。
桩位用Ф20深400mm的白灰点表示。
4）材料试验：材料员及质检员严格按照现行“试验规程”认真做好材料的送检、鉴定和各种配合比的设计选定工作。
做到：材料有试验，试验有报告，配料有选择，检查有试件，施工有控制，资料有分析，未经试验合格的材料不允许进场和使用。
5）桩基施工：施工班组人员对每个操作工序必须自检，每道工序操作人员对上道工序有否决权，不合格的应及时返工。
本工程建立以项目总工为核心的技术管理网络体系，实行技术人员岗位承包责任制，逐级责任到人。
