氦质谱检漏仪介绍
氦质谱仪背压检漏方法_概述及解释说明
氦质谱仪背压检漏方法概述及解释说明1. 引言1.1 概述氦质谱仪背压检漏方法是一种常用的无损检测方法，用于检测工业设备及管道系统中可能存在的泄露点。
该方法通过利用氦气的特殊物理性质和气体流动原理，实现对泄漏点进行准确、快速的定位和评估。
背压检漏方法具有非侵入性、高灵敏度和自动化程度高等优势，在工业领域得到了广泛应用。
1.2 文章结构本文将围绕氦质谱仪背压检漏方法展开详细论述，文章结构包括引言、背压检漏方法的原理、背压检漏方法的步骤与实施、背压检漏结果分析与评估以及结论与展望等部分。
首先介绍了本文的概述和目的，然后详细解释了背压检漏方法相关的原理，并探讨其在不同领域中的应用优势。
接下来，阐述了使用该方法进行检测时所需进行的准备工作和步骤，并提供了数据分析与处理方法。
最后，对测试结果进行评估和解读，并分析存在的误差，并提出改进措施。
文章最后总结了本次研究的主要成果，并提出了未来进一步研究的方向。
1.3 目的本文旨在全面概述氦质谱仪背压检漏方法，介绍其原理、优势和应用领域，详细阐述该方法的步骤与实施过程，并提供相关数据分析与处理方法。
同时，通过对实验结果的评估与解读，发现存在的误差并提出改进措施。
通过对氦质谱仪背压检漏方法进行深入研究和分析，期望为工程技术领域中泄漏点检测及预防提供参考和指导，并为后续研究提供基础依据。
2. 背压检漏方法的原理:2.1 氦质谱仪背压检漏原理:氦质谱仪背压检漏是一种常用的方法，该方法基于气体分子的运动特性和质谱检测技术，通过检测目标物体表面的潜在泄漏点来实现泄漏检测。
其原理可以简要概括为以下几个步骤。
首先，将高纯度的氦气作为探测介质注入已密封的被测试系统或设备内部。
由于氦气分子具有很小的尺寸和较高的扩散性能，在目标物体出现泄露时，氦气会从泄漏点逸出到周围环境中。
接下来，使用一个质谱仪进行监测和分析。
质谱仪内部设置了一个称为“零背景样品”的容器，其中充满了监测过程中未受外部干扰影响而得到平衡状态的环境空气样品。

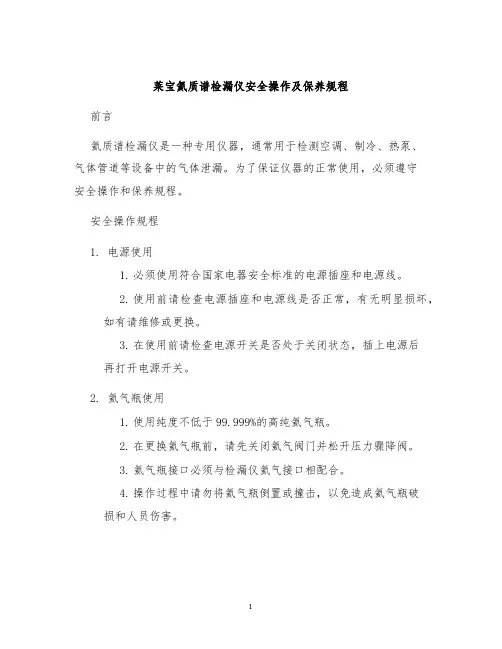

莱宝氦质谱检漏仪安全操作及保养规程
莱宝氦质谱检漏仪安全操作及保养规程前言氦质谱检漏仪是一种专用仪器，通常用于检测空调、制冷、热泵、气体管道等设备中的气体泄漏。
为了保证仪器的正常使用，必须遵守安全操作和保养规程。
安全操作规程1. 电源使用1.必须使用符合国家电器安全标准的电源插座和电源线。
2.使用前请检查电源插座和电源线是否正常，有无明显损坏，如有请维修或更换。
3.在使用前请检查电源开关是否处于关闭状态，插上电源后再打开电源开关。
2. 氦气瓶使用1.使用纯度不低于99.999%的高纯氦气瓶。
2.在更换氦气瓶前，请先关闭氦气阀门并松开压力骤降阀。
3.氦气瓶接口必须与检漏仪氦气接口相配合。
4.操作过程中请勿将氦气瓶倒置或撞击，以免造成氦气瓶破损和人员伤害。
3. 操作步骤1.氦气瓶、检漏仪和被测物体需地面接地，以便及时排除漏电隐患。
2.打开氦气瓶阀门，将氦气通入被测物体内，待设备通气达到平衡稳定后开始测试。
3.在测试过程中，请不要让检漏仪接触到高温、电磁场等干扰源。
4.测试完成后，请先关闭氦气阀门，然后再关闭检漏仪电源开关。
4. 安全注意事项1.在操作中请勿随意拆开检漏仪结构件，以免损坏仪器和被测物体。
2.在操作过程中如发现异响、漏气等异常现象，请及时停止测试并进行检查和维护。
3.在使用结束后及时将氦气瓶关闭，以避免氦气泄漏。
保养规程1. 操作说明1.请勿在高温、潮湿的环境下使用，以免影响仪器使用寿命。
2.长时间不使用的检漏仪，请将氦气瓶关闭，并清理仪器外壳和检漏仪氦气接口处的灰尘和杂物。
3.清理时请勿使用酒精、汽油等易燃、易爆物品。
4.请勿将检漏仪存放在阳光直射的地方，以免导致仪器老化。
2. 维护保养1.每次使用后请检查仪器是否正常运作，如有问题请立即维修。
2.请勿在不清楚情况下进行仪器拆卸、更换零件等维修工作，请联系专业人员进行维修。
3.定期更换氦气瓶，避免氦气泄漏和使用效果下降。
4.定期检查电源插座和电源线是否损坏，保证电源的正常供电。
氦质谱检漏仪使用说明资料
加压罐压氦装置
图2 加压罐压氦装置的外部接通顺序： 写出设备外部条件的接通先后 顺序，操作方法，具体的参数等。 1、把加压罐、电阻真空计、真空泵、氦气瓶按要求连接。 2、检查加压罐的密封圈是否有损害， 加压罐进出阀门是否关闭不了； 真空泵是否有足够的泵油， 气镇阀旋钮是否处在关闭的位置； 氦气瓶 减压阀是否漏气现象。 3、确认所有应该注意的事项没有问题之后可以接电源通电。 重氟油粗检
图3 1、 查看温度检测线路和加热板线路没有破损。
2、 在油箱中加入适量的重氟油 3、 插上电源线，设定重氟油的温度进行加热处理，打开照明灯。
当温度达到要求即可用来粗检产品。 四、详细操作 启动检漏仪 1、 连接电源插头，打开检漏仪开关。 2、 机械泵开始启动。 3、 面板上的指示灯亮。 4、 液晶屏（ LCD ）显示如下信息：
化。如果在报废点之内则说明密封性合格， 如若有报警声响则说明该 点密封性不合格需要返修。 4、组件检完之后再按下检漏按钮当待机按钮灯亮之后即可取下组件。 (二)全检（背压法） 1、由于组件在加压罐和检漏盒中会受到一定的压力冲击，因此要用 一张无尘纸包裹住组件以免碰伤和组件内部元件受到冲击。 2、全检是要把产品先放在充满氦气的加压罐中施加绝对压力 0.2Mpa 的压力加压 4h。 加压罐装置如下图所示：
氦质谱检漏仪使用说明书
资产编号：
一、设备组成及工谱检漏仪
重氟油粗检装置 检漏盒
检漏托盘 氦气喷抢
型号： ZQJ-542
双级旋片真空泵 电阻真空计 氦气瓶
2、设备工作原理 检漏仪内部组成：氦质谱检漏仪主要由分子泵、质谱室、组合阀体， 机械泵以及控制电路板等组成。 检漏仪的工作原理： 氦质谱检漏仪是根据质谱仪学原理， 用氦气作为 搜索气体制成的气密性检测仪器。 ZQJ-542 检漏仪采用 180 度磁偏转质谱室， 钨制灯丝发射出来的电子 经过加速进入离化室， 在离化室内与残余气体分子和经被检件漏孔进 入离化室的氦气互相碰撞使其电离成正离子， 这些离子在加速电场作 用下进入磁场，由于洛伦兹力作用产生偏转，由于不同质量数（ m/e） 的离子其偏转半径不同， 这样就将不同的离子分离开了。 由于磁场参
氦质谱检漏仪介绍
氦质谱检漏仪介绍氦质谱检漏仪是一种常用于检测物体或容器中微小气体泄漏的仪器。
它利用氦气敏感探测器对氦气的敏感性，通过抽取被检测物体周围的空气，将其与氦气混合，然后通过质谱分析仪检测出氦气的存在与否，从而判断是否存在泄漏情况。
下面将对氦质谱检漏仪的结构、原理、应用以及发展进行详细介绍。
氦质谱检漏仪通常由以下几个主要部分组成：真空泵、氦气瓶、混合器、抽取枪、氦质谱分析仪等。
其中真空泵用于产生真空环境，氦气瓶提供检漏所需的氦气，混合器用于将抽取到的环境气体与氦气按一定比例混合，抽取枪用于采集环境气体，氦质谱分析仪则用于检测氦气的存在与否。
氦质谱检漏仪的工作原理基于质谱分析原理。
质谱分析是一种利用粒子的质量和电荷特性进行分析的方法。
在氦质谱检漏仪中，当空气中存在氦气时，抽取到的气体与氦气混合，形成气体的混合物。
然后，混合气体通过抽取枪注入氦质谱分析仪中。
在氦质谱分析仪中，首先将混合气体进行加热，使其分子激发产生离子。
随后，这些离子会经过一系列的分离、加速和扩散过程，最终进入质谱仪器。
在质谱仪器中，离子根据其质量-电荷比进行分离，并通过相应的检测器进行检测。
如果氦气存在泄漏，会在质谱谱图上显示出特定的峰值信号，以证明泄漏现象的发生。
氦质谱检漏仪具有广泛的应用领域。
首先，在工业生产中，氦质谱检漏仪可用于检测各种设备和容器中的气体泄漏情况，如石化、化工、制药等行业。
其次，在航空航天领域，氦质谱检漏仪可用于飞机、航天器和卫星等设备的泄漏检测，以保证其安全性和可靠性。
此外，在科学研究领域，氦质谱检漏仪也可用于实验室中的气体泄漏检测。
随着科学技术的发展，氦质谱检漏仪也在不断改进和发展。
现代氦质谱检漏仪结构更加紧凑，体积更小，使用更方便。
同时，新型的氦气敏感探测器被开发出来，使得氦质谱检漏仪的灵敏度和可靠性得到提高。
此外，一些高级氦质谱检漏仪还配备了数据记录和分析系统，以提供更精确和可视化的泄漏检测结果。
总之，氦质谱检漏仪是一种用于检测物体或容器中微小气体泄漏的仪器。

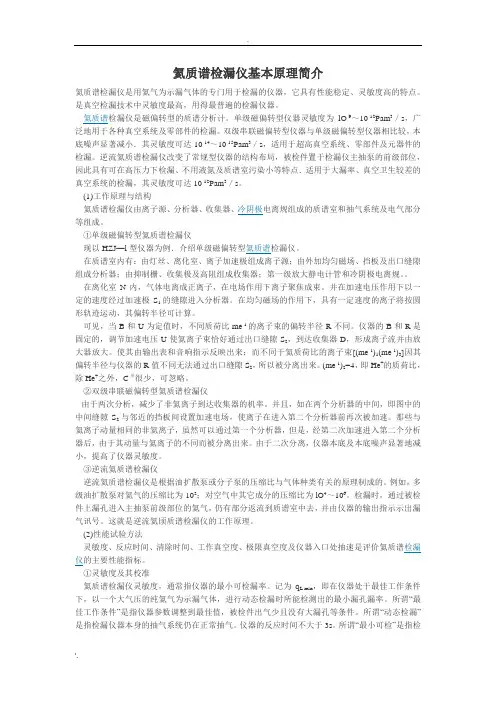

氦质谱检漏仪基本原理简介
氦质谱检漏仪基本原理简介氦质谱检漏仪是用氦气为示漏气体的专门用于检漏的仪器，它具有性能稳定、灵敏度高的特点。
是真空检漏技术中灵敏度最高，用得最普遍的检漏仪器。
氦质谱检漏仪是磁偏转型的质谱分析计。
单级磁偏转型仪器灵敏度为lO-9～10-12Pam3／s，广泛地用于各种真空系统及零部件的检漏。
双级串联磁偏转型仪器与单级磁偏转型仪器相比较，本底噪声显著减小．其灵敏度可达10-14～10-15Pam3／s，适用于超高真空系统、零部件及元器件的检漏。
逆流氦质谱检漏仪改变了常规型仪器的结构布局，被检件置于检漏仪主抽泵的前级部位，因此具有可在高压力下检漏、不用液氮及质谱室污染小等特点．适用于大漏率、真空卫生较差的真空系统的检漏，其灵敏度可达10-12Pam3／s。
(1)工作原理与结构氦质谱检漏仪由离子源、分析器、收集器、冷阴极电离规组成的质谱室和抽气系统及电气部分等组成。
①单级磁偏转型氦质谱检漏仪现以HZJ—l型仪器为例．介绍单级磁偏转型氦质谱检漏仪。
在质谱室内有：由灯丝、离化室、离子加速极组成离子源；由外加均匀磁场、挡板及出口缝隙组成分析器；由抑制栅、收集极及高阻组成收集器；第一级放大静电计管和冷阴极电离规。
在离化室N内，气体电离成正离子，在电场作用下离子聚焦成束。
并在加速电压作用下以一定的速度经过加速极S1的缝隙进入分析器。
在均匀磁场的作用下，具有一定速度的离子将按圆形轨迹运动，其偏转半径可计算。
可见，当B和U为定值时，不同质荷比me-1的离子束的偏转半径R不同。
仪器的B和R是固定的，调节加速电压U使氦离子束恰好通过出口缝隙S2，到达收集器D，形成离子流并由放大器放大。
使其由输出表和音响指示反映出来；而不同于氦质荷比的离子束[(me-1)1(me-1)3]因其偏转半径与仪器的R值不同无法通过出口缝隙S2，所以被分离出来。
(me-1)2=4，即He+的质荷比，除He+之外，C卅很少，可忽略。
②双级串联磁偏转型氦质谱检漏仪由于两次分析，减少了非氦离子到达收集器的机率。
氦质谱检漏仪原理及使用方法及相关介绍
仪器结构
ZhP--30型氦质谱检漏仪由四部分组成 。
真空系统 质谱管 电子学电路 机架
仪器结构图：
真空系统
真空科学发展的历史回顾
人们或许是受翻译国外书刊的影响，通常在回顾真空科 学发展史时，常常误认为1643年托里析利的压力实验和 1650年葛利克发明抽气机是对真空这一现象的最早发现 ，其实早在公元前六世纪我国在冶铁技术中即采用了风 箱鼓风法，那时称风箱为“鞲鞴”。战国时期“老子道 德经”一书说“鞲鞴”是虏而不屈、动而愈出”，这是 利用真空吸气原理的有记载的描述。而欧州到十六世纪 才发明这种设备。因此在我们回顾真空科学发展历程时 ，是不应当忘记我们的祖先、对人类在早期发展真空技 术所做出的贡献。
利用氦质谱检漏仪进行检漏
的方法有：喷吹法、氦罩法
、吸枪法、背压法、辅助真 空系统法等。
检漏的目的是确定被检件漏孔的位置和 漏率，这些目的是通过采用一些标准的 检漏方法实现的。采用什么方法要视被 检件的结构、检漏的经济效益及检漏系 统的性质来决定。根据不同的检漏目的 ，基本有以下几种检漏方法：
1.喷吹法
二 、 真空及其应用
真空的含义
在真空科学中，真空的含义是指在给 定的空间内低于一个大气压力的气体 状态。人们通常把这种稀薄的气体状 态称为真空状况。
不同 真空状态下的真空工艺
技术
随着气态空间中气体分子 密度的减小，气体的物理性质 发生了明显的变化，人们就是基 于气体性质的这一变化 ，在不同的 真空状态下、应用各种不同的真空工艺、达 到为生产及科学研究服务的目的 。 目前 ， 可以说 ， 从每平方厘米表面上有上百个电子元件的超大规模集成 电路的制造，到几公里长的大型加 速器的运转，从民用 装饰品的生产到受控核聚变、人造卫 星、航天飞机的问 世，都与真空工艺技术密切相关。不同真空状态下 所引 发出来的各种真空 工艺技术的应用概况如下表 所示。
氦质谱检漏仪
氦质谱检漏仪氦质谱检漏仪是一种高灵敏度的真空检漏仪器。
它利用氦原子的高能级和低分子量等特点，在真空环境中检测微小气体泄漏。
本文将介绍氦质谱检漏仪的工作原理、优缺点及常见应用领域。
工作原理氦质谱检漏仪的基本组成部分包括真空系统、氦质谱分析仪、真空泵以及紫外灯等。
检测时，将氦气注入被检测物体或系统中，通过真空泵将环境气体抽出，产生真空环境，并在系统中形成一定压力差。
若系统发生泄漏，则氦气会从泄漏口进入真空压强下的氦质谱仪，引起质谱峰的变化。
因为氦气原子是一种极小的气体分子，其分子尺寸极小，不易被阻挡，且在百万分之几的大气压下就可以被检测，非常适用于微漏检测。
氦质谱检漏仪的工作原理类似于质谱仪，利用电离原理将氦气分离出来，并通过检测其质子数来判断氦气在不同的电场下形成的质谱峰。
一般来说，氦质谱分析仪可以分为四个部分：离子源、质量分析器、检测器和信号处理器。
离子源主要用于将氦气电离，形成离子束；质量分析器则用于对质子数进行分析和筛选；检测器则用于检测质谱峰的信号，并将信号传输给信号处理器进行其他处理。
优缺点作为一种高灵敏度的检测仪器，氦质谱检漏仪具有很多优点。
其中最为突出的就是其高灵敏度。
氦气本身具有极小的分子尺寸和分子量，能够通过被检测物体的微小孔隙和裂缝进行检测，避免了漏检的情况。
同时，氦质谱检漏仪也具有非常快的检测速度，可以在数分钟内检测出无法被其他检测仪器检测出来的极小泄漏。
不过，氦质谱检漏仪也存在一些缺点。
首先，操作过程比较复杂，需要一定的专业知识和技能。
其次，氦气本身是一种昂贵的气体，使用成本较高。
此外，由于氦质谱检漏仪的检测灵敏度很高，所检测到的气体未必都属于实际泄漏物体，还有一部分可能是系统内气体残留或者室内空气的微量背景气体，需要加以区分。
应用领域氦质谱检漏仪的应用领域非常广泛。
它可以用于各种机械设备和器具、实验室设备以及化工厂、制药厂等行业中对空气渗入的检测。
主要应用领域包括：1.制造业和工业生产，如汽车、飞机、半导体、航天、军工、电器、医疗设备等领域。
氦质谱检漏仪原理
氦质谱检漏仪原理
氦质谱检漏仪，也称氦检漏仪，是一款非常先进的检测仪，能够使用氦原子检测空气中的漏洞。
它利用氦原子的独特物理性质，能够准确、深入、安全地检测出漏洞。
氦质谱检漏仪是根据空气漏率（AL）检测技术开发的，它是一种将空气速度、体积和密度相结合的技术，在检测和监测空气漏率时非常有效。
氦质谱检漏仪的工作原理是通过将氦原子引入测试介质中来检
测空气漏洞，氦原子具有非常低的气体密度，因此它能够准确地检测出空气中的漏洞。
氦质谱检漏仪的优势在于它能够在极低的气压下精确地测量空气漏率，由于其特殊的物理性质，可以在普通的环境中检测出极小的空气泄漏。
氦质谱检漏仪系统由三部分组成，分别是氦检测仪、氦检测探头和氦检测软件，其中氦检测仪是系统最重要的一部分，它是系统的灵魂，需要协调多个组件完成整个检测过程。
氦检测仪放入一定数量的氦原子，然后通过通信线将氦原子引导至探头，当探头检测到有漏洞时，就会将数据传输回氦检测仪，氦检测仪再将数据传输给氦检测软件，氦检测软件会将数据记录在内部，并通过图形界面展示出来，实时显示出有漏洞的地方，以及漏洞大小等信息。
氦质谱检漏仪在工业生产和科研领域有着重要的作用，它可以用于工业汽车及船舶的质量检测，以及飞机、太空船和其他航空结构的维护和检测。
同样也可以用于家用电器，液压系统等设备的泄漏检测，以及电子系统的密封性检测，帮助企业检测产品的质量，减少由于漏
洞造成的损失。
总之，氦质谱检漏仪非常准确，高效，安全，它能够在极低压力检测出极小的空气泄漏，有效地预防了漏洞造成的损失。
它在许多工业领域中都有着广泛的应用，为企业提供了更高效、更先进的检测仪器。
氦检漏仪原理
氦检漏仪原理氦检漏仪是一种常用的检漏工具，被广泛应用于各种工业领域。
它的原理是利用氦气作为探测器并结合负压抽气技术，来识别和定位待测物体中的气体泄漏。
氦检漏仪的工作原理可以简单概括为以下几个步骤：注入氦气、负压抽气、检测漏出的氦气、定位泄漏源。
首先，在待测物体内注入氦气作为探测气体。
氦气是一种惰性气体，具有非常小的原子尺寸和高扩散性，因此相对较容易漏出。
接下来，通过负压抽气技术，在待测物体周围建立负压环境。
这样一来，如果物体中存在气体泄漏，泄漏的氦气会被负压抽出并带入检测仪中。
然后，氦检漏仪会利用高灵敏度的氦气探测器对泄漏的氦气进行检测。
一旦检测到氦气的存在，仪器会发出警报信号，提示操作人员存在气体泄漏。
最后，根据仪器发出的信号，操作人员可以利用仪器上的定位功能，精确定位泄漏源的位置。
这一步通常通过声音或光信号的变化来实现，定位结果则可以通过仪器上的指示器或显示屏进行观察。
氦检漏仪具有以下几个特点和优势：首先，它具有非常高的灵敏度，可以检测到微小的气体泄漏，甚至在非常低的压力条件下。
其次，由于氦气的特殊性质，仪器的假阳性率非常低，判定结果准确可靠。
再次，仪器的操作相对简单，即使对非专业人员来说也很容易上手。
此外，氦气本身对人体无害，使用过程中不会对操作人员及环境造成危害。
应用氦检漏仪能够帮助我们及时发现和修复设备中的气体泄漏问题，有效防止泄漏所带来的危害和损失。
它在各种工业领域中都有广泛的应用，例如石油化工、冷冻空调、航空航天等。
特别是在一些对漏气问题要求严格的领域，如核能和半导体行业，氦检漏仪更是必不可少的工具。
为了保证氦检漏仪的准确性和可靠性，我们在使用之前需要仔细阅读和理解仪器的操作手册，并牢记以下一些注意事项。
首先，确保仪器连接牢固，不得有松动或渗漏现象。
其次，操作人员要正确佩戴防护眼镜和手套，以免发生意外伤害。
再次，使用过程中应注意防止仪器受潮或破损，以免影响仪器的性能。
最后，定期对仪器进行维护和校准，确保其处于良好的工作状态。
氦质谱检漏仪使用说明(1)
氦质谱检漏仪使用说明一、检漏仪及其真空系统的组成VARIAN959-50检漏仪检漏漏率范围从1X10-3（毫升/秒）到2X10-10（毫升/秒）（相当于30年漏1毫升），它主要由质谱管、高真空泵、热偶规管、一系列按钮控制的阀、测试接口、真空和漏率指示，以及电路板等部分组成，其真空系统结构为（分子泵型），如图1：图1 检漏仪真空系统结构图（分子泵型）检漏仪开启后，V1、V2、V6阀打开，测试口与质谱管保持真空连接。
如果按下“VENT”键，放气阀V3打开，V1关闭，测试口处于大气状态，同时V2打开，使分子泵、质谱管和机械泵连通。
分子泵运行时，质谱管真空度要达到2X10-4TORR以上，才能给离子源灯丝加热。
二、检漏仪工作原理图2 检漏仪工作原理图如果被检系统有微小漏孔，在小孔周围喷氦气时，总有部分氦原子会通过漏孔进入检漏仪接口，通过其真空系统扩散到质谱管。
质谱管是检漏仪核心组成部分，参见上图2，在电场和磁场作用下，灯丝发射电子使气体电离，电离后带正电的离子通过聚焦和孔集中后，进入分析磁场（磁场强度为2340高斯），由于受洛仑磁力作用，离子会发生偏转，其它外界条件相同的情况下，偏转半径由带电粒子电量与质量之比即荷质比决定，荷质比小的离子偏转半径小，荷质比大的粒子偏转半径大，只有氦离子才能通过抑制小孔到达收集极，信号经放大后，检漏仪报警。
三、控制和指示器功能说明：序号控制、指示器功能四、开机操作步骤（对分子泵检漏仪）1) 将待检设备和检漏仪接口接好确保不漏；2) 开前级机械泵电源；3) 打开右边小门，合上主电源开关，所有指示灯暂亮起，等到“TRURBO READY”指示灯亮；4) “HIVACK OK”指示灯亮后，将“FIL”开关打到ON，灯丝指示灯亮，必要时多次重复这一步骤直到灯丝指示稳定；5) 按下START键；6) 当测试口压力降到绿色指示段（100 millitorr）时，TEST指示灯亮，三分钟后，如果测试口真空度降到绿色指示段，HOLO指示灯亮，压力降到100milltor以下后，HOLO指示灯灭，（如果真空度达不到要求，HOLD指示将在三分钟内发亮）；7) 检漏仪会自动上一步，直到测试口压力降到100毫以下；8) 被检系统喷氧检漏；五、关机步骤1) 按下VENT键；2) 关掉检漏仪主电源；3) 关机械泵主电源；以上操作使分子泵隔离大气，质谱管保持真空状态六、检漏仪调零和校准在检漏之前，检漏议质谱应调到对氦反应灵敏，这需要用到标准漏孔。
氦质谱检漏仪原理
氦质谱检漏仪原理
氦质谱检漏仪是一种常用的气体检测设备，它主要用于检测和定位微小的气体泄漏点。
其原理基于气体分子在电场中的电离和加速运动过程，并通过质谱仪进行分析和检测。
具体原理如下：
1. 气体进样：被测气体（通常为氦气）通过进样系统进入质谱仪。
进样方式可以是直接进入或者通过泵抽取。
2. 电离：进入质谱仪的氦气通过电离器（通常为电子轰击电离器）被电子轰击后发生电离，即氦气分子损失一个或多个电子而形成正离子。
这些正离子具有较高的能量。
3. 加速：经过电离的氦气正离子通过加速器被加速到高速，具备足够的动能以便能够进入质谱仪的质量分析区域。
4. 质量分析：加速后的氦气正离子进入质谱仪的磁场区域。
利用磁场的弯曲效应，根据正离子的质量-电荷比进行分离和筛选。
在磁场的作用下，不同质量的正离子会分别偏转到不同的角度，并最终达到质谱仪的离子计数器。
5. 检测与分析：质谱仪的离子计数器对不同质量的氦气正离子进行计数和分析。
通过测量各个质量的氦气正离子的数目和能量，可以确定被测气体中的氦气浓度和泄漏位置。
通过以上步骤，氦质谱检漏仪可以实现对微小气体泄漏的检测
和定位。
由于氦气具有较小的分子尺寸和良好的扩散性能，使得该检漏仪非常灵敏，对于气体泄漏点的检测具有很高的精度和可靠性。
氦质谱检漏仪的工作原理
氦质谱检漏仪是一种常用于检测气体泄漏的仪器。
其工作原理基于气体分子的质谱特性。
氦质谱检漏仪的工作原理如下：
1. 氦气供应：氦气作为检测气体被供应到检漏仪中。
2. 泄漏检测：被检测的系统或设备中如果存在气体泄漏，泄漏的气体将会与供应的氦气混合。
3. 抽气：检漏仪通过抽气系统将混合气体从被检测的系统中抽出。
4. 分子筛：抽出的混合气体经过分子筛，分子筛可以选择性地吸附氦气分子。
5. 离子化：分子筛吸附的氦气分子被加热，使其离子化。
6. 质谱分析：离子化的氦气分子通过质谱仪进行分析。
质谱仪会根据氦气分子的质量-电荷比（m/z）进行分离和检测。
7. 检测结果：质谱仪会将检测到的氦气分子的信号转化为电
信号，并通过计算和分析得出泄漏的位置和大小。
通过以上步骤，氦质谱检漏仪可以高精度地检测出微小的气体泄漏，并提供准确的泄漏信息。
由于氦气具有较小的分子尺寸和较高的扩散速率，因此氦质谱检漏仪在检测灵敏度和响应速度方面具有优势。
滁州妤林氦质谱检漏仪工作原理
滁州妤林氦质谱检漏仪工作原理
滁州妤林氦质谱检漏仪是一种专业的空气泄漏检测仪器。
其工作原理是利用质谱仪对空气中的氦气进行检测，通过检测氦气的浓度来确定空气泄漏的位置和大小。
在使用前，需要先将被测物件与检漏仪连接，然后在被测物件内注入氦气。
随后，检漏仪会对氦气进行采集和分析，当检测到氦气浓度超过设定阈值时，仪器会发出声音或光信号，提示用户空气泄漏的存在。
除了氦气外，该仪器还可检测其他气体，如氢气、氧气、二氧化碳等。
不过，使用氦气进行检测的优点在于其分子极小，能够很快弥散到泄漏处，从而更加精准地确定泄漏位置。
- 1 -。
氦质谱检漏仪标准
氦质谱检漏仪的标准包括以下方面：氦质谱检漏仪应采用质谱型氦检测仪，其检测精度不得低于110-10mbarl/s。
特气系统，内向测漏法测定的泄漏率不得大于110-9mbarl/s。
阀座测漏法测定的泄漏率不得大于110-6mbarl/s。
外向测漏法测定的泄漏率不得大于110-6mbarl/s。
对于某些高纯度气体，如硅烷、磷烷等，其氦检漏试验的标准可能要求气体管路的漏率在每秒10*e-10CC才可以送气。
总之，氦质谱检漏仪是一种高精度、高灵敏度的检漏仪器，具有操作简单、样品无损、应用范围广等优点。
在应用过程中，要结合具体应用场景和要求来选择合适的氦质谱检漏仪，并严格遵守相关标准进行操作。
氦质谱检漏仪的分类与结构和工作原理
氦质谱检漏仪的分类与结构和工作原理氮质谱检漏仪是用氦气为示漏气体的专门用于检漏的仪器，它具有性能稳定、灵敏度高的特点。
是真空检漏技术中灵敏度最高，用得最普遍的检漏仪器。
氦质谱检漏仪是磁偏转型的质谱分析计。
单级磁偏转型仪器灵敏度为lO-9～10-12Pam3/s，广泛地用于各种真空系统及零部件的检漏。
双级串联磁偏转型仪器与单级磁偏转型仪器相比较，本底噪声显著减小.其灵敏度可达10-14～1 0-15Pam3/s，适用于超高真空系统、零部件及元器件的检漏。
逆流氦质谱检漏仪改变了常规型仪器的结构布局，被检件置于检漏仪主抽泵的前级部位，因此具有可在高压力下检漏、不用液氮及质谱室污染小等特点.适用于大漏率、真空卫生较差的真空系统的检漏，其灵敏度可达10-12Pam3/s。
氦质谱检漏仪由离子源、分析器、收集器、冷阴极电离规组成的质谱室和抽气系统及电气部分等组成。
1、单级磁偏转型氦质谱检漏仪现以HZJ—l型仪器为例，介绍单级磁偏转型氦质谱检漏仪，其结构如图2所示。
图：单级磁偏转型氦质谱检漏仪图：离子偏转半径计算公式在质谱室内有：由灯丝、离化室、离子加速极组成离子源;由外加均匀磁场、挡板及出口缝隙组成分析器;由抑制栅、收集极及高阻组成收集器;第一级放大静电计管和冷阴极电离规。
质谱室的工作原理如图3所示。
在离化室N内，气体电离成正离子，在电场作用下离子聚焦成束。
并在加速电压作用下以一定的速度经过加速极S1的缝隙进入分析器。
在均匀磁场的作用下，具有一定速度的离子将按圆形轨迹运动，其偏转半径可按式(5)计算。
可见，当B和U为定值时，不同质荷比me-1的离子束的偏转半径R不同。
仪器的B和R是固定的，调节加速电压U使氦离子束[图中(me-1)2]恰好通过出口缝隙S2，到达收集器D，形成离子流并由放大器放大。
使其由输出表和音响指示反映出来;而不同于氦质荷比的离子束[(me-1)1(me-1)3]因其偏转半径与仪器的R值不同无法通过出口缝隙S2，所以被分离出来。
氦质谱检漏仪基本原理简介
氦质谱检漏仪基本原理简介氦质谱检漏仪是用氦气为示漏气体的专门用于检漏的仪器，它具有性能稳定、灵敏度高的特点。
是真空检漏技术中灵敏度最高，用得最普遍的检漏仪器。
氦质谱检漏仪是磁偏转型的质谱分析计。
单级磁偏转型仪器灵敏度为lO-9～10-12Pam3／s，广泛地用于各种真空系统及零部件的检漏。
双级串联磁偏转型仪器与单级磁偏转型仪器相比较，本底噪声显著减小．其灵敏度可达10-14～10-15Pam3／s，适用于超高真空系统、零部件及元器件的检漏。
逆流氦质谱检漏仪改变了常规型仪器的结构布局，被检件置于检漏仪主抽泵的前级部位，因此具有可在高压力下检漏、不用液氮及质谱室污染小等特点．适用于大漏率、真空卫生较差的真空系统的检漏，其灵敏度可达10-12Pam3／s。
(1)工作原理与结构氦质谱检漏仪由离子源、分析器、收集器、冷阴极电离规组成的质谱室和抽气系统及电气部分等组成。
①单级磁偏转型氦质谱检漏仪现以HZJ—l型仪器为例．介绍单级磁偏转型氦质谱检漏仪。
在质谱室内有：由灯丝、离化室、离子加速极组成离子源；由外加均匀磁场、挡板及出口缝隙组成分析器；由抑制栅、收集极及高阻组成收集器；第一级放大静电计管和冷阴极电离规。
在离化室N内，气体电离成正离子，在电场作用下离子聚焦成束。
并在加速电压作用下以一定的速度经过加速极S1的缝隙进入分析器。
在均匀磁场的作用下，具有一定速度的离子将按圆形轨迹运动，其偏转半径可计算。
可见，当B和U为定值时，不同质荷比me-1的离子束的偏转半径R不同。
仪器的B和R是固定的，调节加速电压U使氦离子束恰好通过出口缝隙S2，到达收集器D，形成离子流并由放大器放大。
使其由输出表和音响指示反映出来；而不同于氦质荷比的离子束[(me-1)1(me-1)3]因其偏转半径与仪器的R值不同无法通过出口缝隙S2，所以被分离出来。
(me-1)2=4，即He+的质荷比，除He+之外，C卅很少，可忽略。
②双级串联磁偏转型氦质谱检漏仪由于两次分析，减少了非氦离子到达收集器的机率。
氦质谱检漏仪原理
氦质谱检漏仪原理氦质谱检漏仪是一种用于检测真空系统中微小泄漏的仪器，它利用氦气的独特性能和质谱技术来实现高灵敏度的泄漏检测。
在氦质谱检漏仪的工作原理中，氦气被用作探测气体，并通过质谱仪来分析和检测氦气的存在，从而确定真空系统中的泄漏位置和泄漏量。
氦质谱检漏仪的工作原理基于氦气的特性。
氦气是一种极为稳定的惰性气体，它在大气压下不会与其他气体发生化学反应，因此可以作为探测气体在真空系统中使用。
当氦气被注入真空系统中，如果系统中存在泄漏，氦气会随着泄漏点的位置进入系统外部环境。
质谱仪会通过质谱分析技术检测氦气的存在，并根据氦气的质谱特征来确定泄漏位置和泄漏量。
在氦质谱检漏仪中，氦气首先被注入真空系统中，然后通过真空泵将系统抽空至一定真空度。
当系统达到预定真空度后，质谱仪开始工作，它会不断地监测系统中的氦气浓度，并根据质谱图谱来分析氦气的质谱特征。
如果系统中存在泄漏，氦气会随着泄漏点的位置进入质谱仪，从而被检测到。
质谱仪会根据氦气的特征质谱图谱来确定泄漏点的位置和泄漏量，从而实现对真空系统泄漏的精准检测。
氦质谱检漏仪的工作原理基于质谱分析技术，它具有高灵敏度、高精度和高可靠性的特点。
通过对氦气的质谱特征进行分析，氦质谱检漏仪可以实现对真空系统中微小泄漏的检测，能够准确地确定泄漏位置和泄漏量，为真空系统的维护和安全运行提供了重要的技术支持。
总之，氦质谱检漏仪利用氦气的特性和质谱分析技术，实现了对真空系统中微小泄漏的高灵敏度检测。
它的工作原理简单而有效，具有高精度和高可靠性，为真空系统的安全运行提供了重要的保障。
氦质谱检漏仪在工业生产和科学研究中具有广泛的应用前景，将为各行业的真空系统维护和安全管理提供重要的技术支持。
氦质谱检漏仪和分子泵的关系
氦质谱检漏仪和分子泵的关系
氦质谱检漏仪和分子泵是密切相关的两个概念，因为氦质谱检漏仪中的氦气通常是通过分子泵来产生和输送的。
氦质谱检漏仪是一种用于检测材料中气体泄漏的仪器。
它利用氦气的分子质量和氦离子的质谱分析技术，可以检测出微小的气体泄漏，并确定泄漏气体的种类和浓度。
在氦质谱检漏仪中，氦气通常是通过分子泵产生的。
分子泵是一种精密的真空泵，可以将气体压缩到很高的压力，并将其输送到需要的地方。
在氦质谱检漏仪中，分子泵通常用来产生氦气，并将氦气输送到检测室中。
分子泵的作用是将气体压缩到很高的压力，并将其输送到氦质谱检漏仪中的检测室。
在检测过程中，氦气会通过待检材料的表面，检测材料中是否存在气体泄漏。
如果存在泄漏，氦气中的氦离子会发生电离，产生氦离子信号，氦质谱检漏仪可以检测到这些信号，从而确定氦气泄漏的位置和浓度。
因此，氦质谱检漏仪和分子泵是密切相关的，分子泵是氦质谱检漏仪中不可或缺的组成部分，它提供了氦气的稳定供应和高精度的气体压缩，为氦质谱检漏仪的检测和分析提供了可靠的基础。
氦质谱检漏仪工作原理
氦质谱检漏仪工作原理同学们！今天咱们来聊聊一个超厉害的东西——氦质谱检漏仪的工作原理。
大家得知道，氦质谱检漏仪就像是一个超级侦探，专门用来查找那些微小的泄漏点。
那它到底是怎么工作的呢？其实呀，这背后的原理还挺有趣的。
氦质谱检漏仪主要由质谱室、离子源、分析器、收集器和放大器等部分组成。
当我们要检测一个物体是否有泄漏的时候，会先把这个物体放进一个密封的测试环境里，然后往里面充入氦气。
为啥是氦气呢？这是因为氦气在空气中的含量特别少，这样就很容易被检测出来啦。
接下来，离子源会产生一束带电粒子，这些带电粒子会和进入质谱室的氦气分子发生碰撞，使氦气分子变成带电的离子。
然后，分析器就像一个超级筛选器，它会根据离子的质量和电荷比，把氦离子从其他各种离子中筛选出来。
被筛选出来的氦离子就会被收集器收集起来，然后经过放大器放大，最后转化成电信号。
如果被检测的物体没有泄漏，那么收集到的氦离子就会很少，电信号也就很微弱。
但要是这个物体有泄漏的地方，外面的氦气就会钻进去，这时候收集到的氦离子就会变多，电信号也就会变强。
咱们来举个例子吧。
比如说检测一个汽车的空调系统，把空调系统放在密封空间，充入氦气。
如果空调系统密封得很好，那检漏仪给出的信号就很弱，说明没问题。
但要是有哪怕一点点小裂缝，氦气跑进去了，检漏仪的信号就会变强，这就告诉我们有泄漏啦。
再比如说检测一个航天器的密封部件，一点点泄漏都可能造成巨大的问题。
氦质谱检漏仪就能非常灵敏地检测到哪怕极其微小的泄漏，确保航天器的安全。
氦质谱检漏仪就是通过这样一系列神奇的操作，帮助我们发现那些肉眼看不到的泄漏点，是不是超级厉害呀！希望今天的讲解能让大家对氦质谱检漏仪的工作原理有更清楚的了解，以后要是遇到相关的知识，咱们就能轻松应对啦！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为什么要讨论气密性 ?
Î 使用寿命 Î 安全上的考虑 Î 实验的质量 Î 环境法规 Î 全球通用的质量标准 Î 最终用户信任产品质量 Î 再现实验条件
Griegel 2004 10 05
Nachdruck, auch auszugsweise, verboten / Proprietary & Confidential /© by Leybold Vakuum
真空在工业领域的应用：
氦质谱检漏仪
Griegel 2004 10 05
2005
Alain Nicoloso Leybold Vacuum GmbH
Nachdruck, auch auszugsweise, verboten / Proprietary & Confidential /© by Leybold Vakuum
Nachdruck, auch auszugsweise, verboten / Proprietary & Confidential /© by Leybold Vakuum
什么是“漏” ?
A
B
Î 质量在两个位置之间发生了转移 Î 检漏通常是指气体的转移
PA
PB
Î 定义气体的量时需要什么 ?
Griegel 2004 10 05
Ø ≈ 0,3µm
Ø ≈ 0,03µm Ø ≈ 1,0 nm
Griegel 2004 10 05
Nachdruck, auch auszugsweise, verboten / Proprietary & Confidential /© by Leybold Vakuum
多好才算是气密的 ?
在∆p = 1013 mbar时的直径和漏率关系：
如何定义气密性 ?
Î 样品的实际检漏 Î 经验 Î 根据实验要求来计算可容许的漏率 Î 开发人员的观察（应当非常好、难以实现)
Griegel 2004 10 05
Nachdruck, auch auszugsweise, verboten / Proprietary & Confidential /© by Leybold Vakuum
Griegel 2004 10 05
Nachdruck, auch auszugsweise, verboten / Proprietary & Confidential /© by Leybold Vakuum
mbar l/s是什么意思 ?
PVac
pressur e
qL
体积：1升
Griegel 2004 10 05
什么才是气体的量 ?
10升气体 ?
10升气体?
Griegel 2004 10 05
Nachdruck, auch auszugsweise, verboten / Proprietary & Confidential /© by Leybold Vakuum
什么才是气体的量 ?
为了描述一种流体的量，只需要指定体积就 可以了
“漏”的种类以及发生的场合
永久连接造成的“漏”
qL
Griegel 2004 10 05
Nachdruck, auch auszugsweise, verboten / Proprietary & Confidential /© by Leybold Vakuum
“漏”的种类以及发生的场合
虚漏,孔穴
而对于气体来说，还需要指定气压
Griegel 2004 10 05
Nachdruck, auch auszugsweise, verboten / Proprietary & Confidential /© by Leybold Vakuum
什么才是气体的量 ?
Q = p ⋅V
Q = 气体的量 p = 气压 V = 气体的体积
leak diameter
1,0 cm 1,0 mm 0,1 mm 0,01 mm 1,0 µm 0,1 µm 0,01 µm 1 nm
1,0 Angström
leak rate in mbarl/s
10+4 10+2 100 (= 1) 10-2 10-4 10-6 10-8 10-10 10-12 (sensitivity limit of all Helium leak detectors)
Ventil AUF
Pumpzeit
Ventil ZU
真空泵
Nachdruck, auch auszugsweise, verboten / Proprietary & Confidential /© by Leybold Vakuum
mbar l/s是什么意思 ?
Pressure rise in mbar
mbar l/s是什么意思 ?
体积：1升
qL
qL = 1,0*如果漏率
为1.0*10-6 mbar l/s，那
么气压要上升1 mbar需
要多长的时间？
qL=
∆p ∆t
⋅V
结果
tA = 1.000.000 s or tA = 11,5 d
Griegel 2004 10 05
目录
ß 为什么使用氦进行检漏？什么才是气密的？ ß 如何进行检漏？ - 氦检漏基础 ß 氦质谱检漏仪的原理 ß 检漏的方法
Griegel 2004 10 05
Nachdruck, auch auszugsweise, verboten / Proprietary & Confidential /© by Leybold Vakuum
Nachdruck, auch auszugsweise, verboten / Proprietary & Confidential /© by Leybold Vakuum
什么才是气体的量 ?
首先：10升水 ?
10升水
Griegel 2004 10 05
Nachdruck, auch auszugsweise, verboten / Proprietary & Confidential /© by Leybold Vakuum
产品的一般要求
Î 辐射阀 Î 蒸发面板 Î 冷却管 Î 高压开关 (SF6) Î 食品包装 Î 液力变矩器
1,0 x 10-4 mbar•l/s 0,25 g/a R134a 0,5 – 1,5 g/a R134a 30年损失1%的气体 1,0 x 10-4 - 1,0 x 10-6 mbar•l/s 1,0 x 10-3 mbar•l/s
„absolutely tight“
dropping sweating
technically
leakrate in mbarl /s
<1,0·10-2 <1,0·10-3
<1,0·10-4
<1,0·10-5
particle sizes
Ø ≈ 1µm Ø ≈ 0,5-1µm, 2-10µm long
<1,0·10-6 <1,0·10-8 <1,0·10-10 <1,0·10-7 <1,0·10-10
Griegel 2004 10 05
Nachdruck, auch auszugsweise, verboten / Proprietary & Confidential /© by Leybold Vakuum
经典检漏方法
Griegel 2004 10 05
Nachdruck, auch auszugsweise, verboten / Proprietary & Confidential /© by Leybold Vakuum
qL
体积：1升
qL = 1 mbar•l/s?
PVac
14 13 12 11 10 9 8 7
∆1mbar 6 5 4 3 2 1 0 0123
∆1sec. 45678
9 11 12 13 14 time in sec.
Griegel 2004 10 05
Nachdruck, auch auszugsweise, verboten / Proprietary & Confidential /© by Leybold Vakuum
什么才是气密的?
Î 为什么要保证气密性 ? Î 如何测量气密性 ? Î 多好才能算是气密的 ? Î 经典范围 Î 通常使用到的属性 Î 产品的一般要求
Griegel 2004 10 05
Nachdruck, auch auszugsweise, verboten / Proprietary & Confidential /© by Leybold Vakuum
“漏”的种类以及发生的场合
渗透漏
=
qL
Griegel 2004 10 05
Nachdruck, auch auszugsweise, verboten / Proprietary & Confidential /© by Leybold Vakuum
mbar l/s是什么意思 ?
qL
=
dQ dt
=
d dt
(p ⋅V )
=
d dt
p ⋅V
≈
∆p ⋅V ∆t
qL
=
∆p ∆t
⋅V
Griegel 2004 10 05
Nachdruck, auch auszugsweise, verboten / Proprietary & Confidential /© by Leybold Vakuum
漏率的单位
Î sccm; sccs gas Î g/a Î 气泡/分钟 Î 单位时间内的气压变化± ∆p in ∆t Î mbar•l/s, Pa• m3/s Î cm3/s 流体
