交流伺服电机工作原理

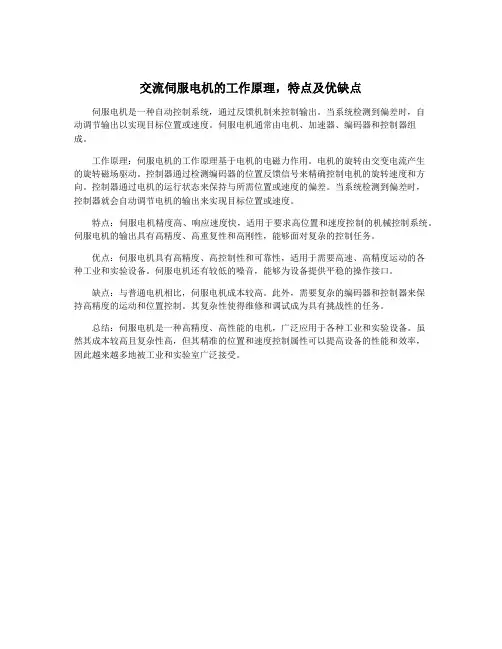

交流伺服电机的工作原理,特点及优缺点
交流伺服电机的工作原理，特点及优缺点
伺服电机是一种自动控制系统，通过反馈机制来控制输出。
当系统检测到偏差时，自
动调节输出以实现目标位置或速度。
伺服电机通常由电机、加速器、编码器和控制器组
成。
工作原理：伺服电机的工作原理基于电机的电磁力作用。
电机的旋转由交变电流产生
的旋转磁场驱动。
控制器通过检测编码器的位置反馈信号来精确控制电机的旋转速度和方向。
控制器通过电机的运行状态来保持与所需位置或速度的偏差。
当系统检测到偏差时，
控制器就会自动调节电机的输出来实现目标位置或速度。
特点：伺服电机精度高、响应速度快，适用于要求高位置和速度控制的机械控制系统。
伺服电机的输出具有高精度、高重复性和高刚性，能够面对复杂的控制任务。
优点：伺服电机具有高精度、高控制性和可靠性，适用于需要高速、高精度运动的各
种工业和实验设备。
伺服电机还有较低的噪音，能够为设备提供平稳的操作接口。
缺点：与普通电机相比，伺服电机成本较高。
此外，需要复杂的编码器和控制器来保
持高精度的运动和位置控制。
其复杂性使得维修和调试成为具有挑战性的任务。
总结：伺服电机是一种高精度、高性能的电机，广泛应用于各种工业和实验设备。
虽
然其成本较高且复杂性高，但其精准的位置和速度控制属性可以提高设备的性能和效率，
因此越来越多地被工业和实验室广泛接受。
交流伺服电机的工作原理,特点及优缺点
交流伺服电机的工作原理，特点及优缺点交流伺服电机是一种广泛应用于机械行业的快速精密控制执行器。
它能够实现高速度、高精度的位置、速度、扭矩调节，广泛应用于机器人、自动化生产线等领域。
本文将介绍交流伺服电机的工作原理、特点及其优缺点。
一、交流伺服电机的工作原理
交流伺服电机的工作原理是利用交流电源提供三相交流电，通过伺服驱动器将电能转化为机械能，通过装在电机上的编码器实现位置控制，通过对电流进行调节实现速度和扭矩控制。
二、交流伺服电机的特点
1. 高精度：交流伺服电机能够实现高精度的位置、速度和扭矩控制，可以满足各种高精度加工需求。
2. 高响应速度：交流伺服电机响应速度快，可在瞬间完成位置、速度和扭矩控制，能够适应高速运动的需求。
3. 低噪音：交流伺服电机工作时噪音低，不会对生产环境和人员造成干扰。
4. 稳定性好：交流伺服电机的控制系统稳定性好，能够保证高精度运动的稳定性。
5. 易于操作：交流伺服电机控制系统简单易用，操作方便。
三、交流伺服电机的优缺点
1. 优点：
(1) 高精度、高响应速度，可满足高精度加工需求。
(2) 稳定性好，能够保证高精度运动的稳定性。
(3) 易于操作，操作方便。
(4) 低噪音，不会对生产环境和人员造成干扰。
2. 缺点：
(1) 价格相对较高，成本较高。
(2) 对于小负载、低速运动的需求，效果不如直流电机好。
综上所述，交流伺服电机具有高精度、高响应速度、稳定性好等优点，但成本较高，不适用于小负载、低速运动的需求。
在使用时需要根据实际需求选择合适的电机来满足工作要求。
交流伺服电机内部结构图及原理
一、交流伺服电机结构图二、原理交流伺服电机在定子上装有两个位置互差90°的绕组,一个是励磁绕组Rf,它始终接在交流电压Uf上；另一个是控制绕组L,联接控制信号电压Uc;所以交流伺服电动机又称两个伺服电动机;交流伺服电动机的转子通常做成鼠笼式,但为了使伺服电动机具有较宽的调速范围、线性的机械特性,无"自转"现象和快速响应的性能,它与普通电动机相比,应具有转子电阻大和转动惯量小这两个特点;目前应用较多的转子结构有两种形式：一种是采用高电阻率的导电材料做成的高电阻率导条的鼠笼转子,为了减小转子的转动惯量,转子做得细长；另一种是采用铝合金制成的空心杯形转子,杯壁很薄,仅,为了减小磁路的磁阻,要在空心杯形转子内放置固定的内定子.空心杯形转子的转动惯量很小,反应迅速,而且运转平稳,因此被广泛采用;交流伺服电动机在没有控制电压时,定子内只有励磁绕组产生的脉动磁场,转子静止不动;当有控制电压时,定子内便产生一个旋转磁场,转子沿旋转磁场的方向旋转,在负载恒定的情况下,电动机的转速随控制电压的大小而变化,当控制电压的相位相反时,伺服电动机将反转;交流伺服电动机的工作原理与分相式单相异步电动机虽然相似,但前者的转子电阻比后者大得多,所以伺服电动机与单机异步电动机相比,有三个显着特点：1、起动转矩大,由于转子电阻大,其转矩特性曲线如图3中曲线1所示,与普通异步电动机的转矩特性曲线2相比,有明显的区别;它可使临界转差率S0＞1,这样不仅使转矩特性机械特性更接近于线性,而且具有较大的起动转矩;因此,当定子一有控制电压,转子立即转动,即具有起动快、灵敏度高的特点;2、运行范围较广.3、无自转现象正常运转的伺服电动机,只要失去控制电压,电机立即停止运转;当伺服电动机失去控制电压后,它处于单相运行状态,由于转子电阻大,定子中两个相反方向旋转的旋转磁场与转子作用所产生的两个转矩特性T1－S1、T2－S2曲线以及合成转矩特性T－S曲线交流伺服电动机的输出功率一般是;当电源频率为50Hz,电压有36V、110V、220、380V；当电源频率为400Hz,电压有20V、26V、36V、115V等多种;交流伺服电动机运行平稳、噪音小;但控制特性是非线性,并且由于转子电阻大,损耗大,效率低,因此与同容量直流伺服电动机相比,体积大、重量重,所以只适用于的小功率控制系统;。
交流伺服电机的工作原理
交流伺服电机的工作原理
伺服电机是一种特殊的电动机，它通过对电机的控制器进行反馈控制，实现精确的位置、速度和力矩控制。
以下是伺服电机的工作原理：
1. 传感器反馈：伺服电机系统通常会使用编码器来测量电机的转子位置，并将该信息反馈给控制器。
编码器可以采用绝对编码器或增量编码器，用于提供准确的位置信息。
2. 控制器：控制器是伺服电机系统的核心部件，它接收传感器反馈的位置信号，并根据设定值和反馈值之间的误差来生成控制信号。
控制器可以采用PID控制算法或其他控制算法，以确保输出信号能够精确地调节电机的转速和位置。
3. 动力放大器：控制器生成的控制信号会经过动力放大器，放大器会将低电平的控制信号转换为足够大的电流或电压，以驱动电机。
动力放大器通常具有过载保护功能，以防止电机过载或损坏。
4. 电机：伺服电机是一种特殊设计的电动机，它通常由一个转子和一个固定的定子组成。
控制器通过控制输出信号，调节电机的电流、电压和频率，以驱动转子旋转。
伺服电机通常具有高转矩、高精度和高响应速度的特点。
5. 反馈系统：伺服电机系统中的反馈系统起到提供准确位置信息的作用。
当电机工作时，编码器会不断测量转子的位置，并通过传感器将该信息反馈给控制器。
控制器会根据反馈信号和
设定值之间的误差来调整控制信号，以实现精确的位置控制。
通过以上的工作原理，伺服电机可以实现高精度的位置控制、速度控制和力矩控制。
它广泛应用于工业自动化、机器人技术、医疗设备等领域，为各种应用提供高效、精准的运动控制。
交流伺服电机
交流伺服电机交流伺服电机是一种广泛应用于工业自动化领域的电机类型，在现代生产中发挥着重要作用。
交流伺服电机通过内置的编码器反馈系统，可以实现精确的位置控制和速度控制，从而提高了生产效率和产品质量。
本文将介绍交流伺服电机的工作原理、应用领域以及优势特点。
工作原理交流伺服电机通过电子控制系统控制电流的大小和方向，从而控制电机转子的位置和速度。
其工作原理包括位置控制回路、速度控制回路和电流控制回路。
位置控制回路接收编码器反馈信号，比较目标位置和当前位置之间的差异，通过控制电流大小和方向来驱动电机转子转动至目标位置。
速度控制回路根据编码器反馈信号和设定速度值之间的差异，控制电机的转速。
电流控制回路则根据速度控制回路的输出，控制电机的电流大小和方向，以实现精确的速度控制。
应用领域交流伺服电机广泛应用于各种自动化设备和机械领域，如工业机器人、数控机床、包装设备、印刷设备等。
在这些领域，交流伺服电机可以提供精确的位置控制和速度控制，满足高效生产的需求。
同时，在医疗设备、航空航天等领域也有着重要应用，用于控制精密的运动系统。
优势特点交流伺服电机相比其他类型的电机具有以下优势特点：•高精度：交流伺服电机具有较高的控制精度，可以实现微米级的定位精度，适用于需要高精度控制的应用。
•高效率：交流伺服电机运行稳定，能够提供较高的效率，降低能源消耗，节省生产成本。
•响应速度快：交流伺服电机响应速度快，可以在短时间内实现从静止到目标速度的转变，提高生产效率。
•可编程控制：交流伺服电机可以通过程序控制实现各种运动模式和轨迹规划，满足不同应用的需求。
总体而言，交流伺服电机在工业自动化领域具有重要地位，通过其高精度、高效率和快速的特点，为生产提供了稳定可靠的动力支持。
本文简要介绍了交流伺服电机的工作原理、应用领域以及优势特点，希望能够帮助读者更好地了解交流伺服电机的基本知识。

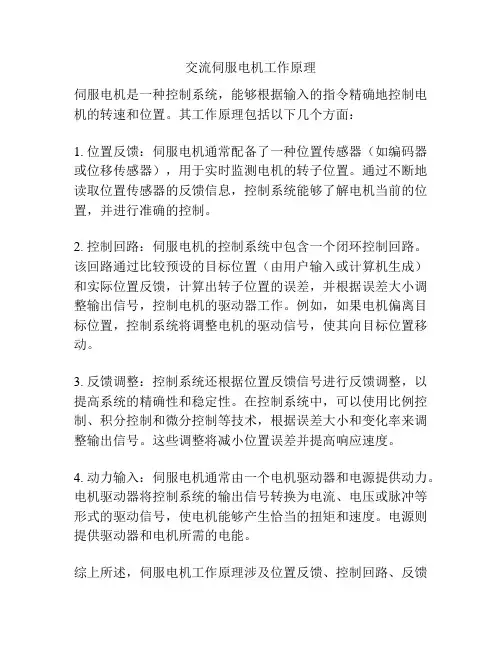

交流伺服电机工作原理
交流伺服电机工作原理
伺服电机是一种控制系统，能够根据输入的指令精确地控制电机的转速和位置。
其工作原理包括以下几个方面：
1. 位置反馈：伺服电机通常配备了一种位置传感器（如编码器或位移传感器），用于实时监测电机的转子位置。
通过不断地读取位置传感器的反馈信息，控制系统能够了解电机当前的位置，并进行准确的控制。
2. 控制回路：伺服电机的控制系统中包含一个闭环控制回路。
该回路通过比较预设的目标位置（由用户输入或计算机生成）和实际位置反馈，计算出转子位置的误差，并根据误差大小调整输出信号，控制电机的驱动器工作。
例如，如果电机偏离目标位置，控制系统将调整电机的驱动信号，使其向目标位置移动。
3. 反馈调整：控制系统还根据位置反馈信号进行反馈调整，以提高系统的精确性和稳定性。
在控制系统中，可以使用比例控制、积分控制和微分控制等技术，根据误差大小和变化率来调整输出信号。
这些调整将减小位置误差并提高响应速度。
4. 动力输入：伺服电机通常由一个电机驱动器和电源提供动力。
电机驱动器将控制系统的输出信号转换为电流、电压或脉冲等形式的驱动信号，使电机能够产生恰当的扭矩和速度。
电源则提供驱动器和电机所需的电能。
综上所述，伺服电机工作原理涉及位置反馈、控制回路、反馈
调整和动力输入等方面，通过精确的控制和调整来实现对电机转速和位置的精确控制。
该原理被广泛应用于自动化控制、机械加工、航空航天等领域。
交流伺服工作原理
交流伺服工作原理
伺服工作原理是指一种能够实时控制输出位置、速度和力量的电动执行机构。
它主要由伺服电动机、编码器、控制器和电源等组成。
在工作过程中，电源为伺服电动机提供电力。
伺服电动机内部的转子与编码器相连接，编码器可以实时检测电动机的转子位置，并将其信息反馈给控制器。
控制器则根据编码器反馈的位置信息和设定的目标位置，来调节电动机的输出力和速度。
通过不断地调整输出位置和速度，控制器使电机逐渐接近设定的目标位置，从而实现精确的位置控制。
控制器使用PID（比例-积分-微分）算法来计算电动机的输出
力和速度。
通过比较编码器反馈的实际位置和目标位置的差异，PID算法可以计算出控制电机所需要的力量和速度调整值。
这
些调整值通过电源供给给电动机，从而实现闭环控制。
总结起来，伺服工作原理就是通过传感器（编码器）不断地反馈实际位置信息，控制器根据反馈信息和目标位置来调整输出力和速度，从而实现精确控制伺服电机的运动。
这种原理被广泛应用于工业自动化、机器人、CNC机床等领域。
交流伺服电机的工作原理
交流伺服电机的工作原理
交流伺服电机是一种由定子和转子两部分组成的旋转变压器，其工作原理是：在工频或直流电压的作用下，转子绕组中产生一个旋转磁场，转子在这个磁场中旋转时就会受到电磁力，带动转子做切割磁力线运动。
从技术上来说，交流伺服电机可以看作是一个大型的感应电机，所以它同样可以产生一个与感应电机相同的磁场。
在控制系统中，交流伺服电机利用电脑对交流伺服电动机的控制指令来达到对交流伺服电动机的控制目的。
控制器接收到从直流电源（或交流电源）发出的脉冲信号，产生脉冲驱动电流，通过对电动机旋转方向、速度和力矩的检测控制伺服电动机旋转方向和力矩，使其达到预定的要求。
它是一种能将电信号转换成转矩和转速以实现机械运动的装置。
一般包括控制器、编码器（或称编码器）、控制电路三部分。
伺服电机通常由定子和转子两部分组成，其中转子部分主要包括旋转变压器、驱动电路和控制电路三大部分。
—— 1 —1 —。
直流伺服电机和交流伺服电机的工作原理
直流伺服电机和交流伺服电机的工作原理
嘿，朋友们！今天咱就来好好讲讲直流伺服电机和交流伺服电机的工作原理。
先来说说直流伺服电机啊。
想像一下，直流伺服电机就像是一个特别精准的小力士！比如说你家里的电动窗帘，它能那么稳稳地开合，背后就可能有直流伺服电机在发力呢！它工作起来呀，电流就像小力士的力量源泉，通过电刷和换向器，让磁场和电枢有完美的配合，从而实现精确的转动。
再看看交流伺服电机，它就像是一位灵活多变的舞者！比如在工厂的生产线上，那些精准快速运作的机械臂，很多就是靠交流伺服电机驱动的呢！它利用交流电的特性，通过巧妙的设计，让电机能够迅速而准确地响应各种指令。
直流伺服电机虽然精准，但是电刷和换向器会有磨损呀，这就有点麻烦了。
而交流伺服电机呢，没有电刷和换向器的烦恼，可它的控制相对来说就更复杂一些。
这就好比一个擅长短跑但不太会跨栏，一个是全能选手但需要更精心的训练。
哎呀，那到底是直流伺服电机好呢，还是交流伺服电机好呢？这可真没法简单说呀！不同的场合有不同的需求呀。
要是咱就需要那种超级精准、不怎么需要频繁变动的，那直流伺服电机可能就是首选。
可要是场合比较复杂，需要各种灵活应变，那交流伺服电机说不定才是最合适的呢！总之，它们都有着自己独特的魅力，各自在不同的领域绽放光彩呢，你们说是不是呀！。
交流伺服电机的工作原理是什么呢
交流伺服电机的工作原理是什么呢
交流伺服电机是一种精确控制位置和速度的电机，在现代工业自动化中得到广
泛应用。
那么，它的工作原理究竟是什么呢？让我们一起来探讨一下。
电机的结构与工作原理
交流伺服电机的结构包括定子和转子部分。
定子是固定不动的部分，内部包含
线圈，线圈中通以交流电。
而转子是可以转动的部分，连接着负载。
在电机工作时，通入的电流会在定子线圈中产生一个旋转的磁场，这个磁场作用在转子上，使其产生转动。
反馈系统的作用
在交流伺服电机中，一个很重要的部分是反馈系统。
反馈系统能够实时监测电
机转子的位置和速度，并将这些信息反馈给控制器。
控制器会根据反馈信息来调整驱动电流，以控制电机的转动，使得电机能够按照预定的位置和速度运动。
控制算法的运用
为了更精确地控制交流伺服电机的运动，控制系统会采用各种控制算法。
常见
的算法包括PID控制、模糊控制和神经网络控制等。
这些算法可以根据不同的需
求和应用场景来选择，以实现更好的控制效果。
应用领域与未来展望
交流伺服电机在工业自动化、机器人、医疗设备等领域都有广泛应用。
随着技
术的不断发展，交流伺服电机的性能和控制精度也在不断提高，未来它将在更多领域得到应用，为人类生产和生活带来更多便利。
总的来说，交流伺服电机通过定子和转子之间的磁场作用，以及反馈系统和控
制算法的配合，实现了精确控制位置和速度的功能。
它在现代工业中扮演着重要的角色，展现了其强大的应用潜力和发展前景。
交流伺服电机的工作原理
交流伺服电机的工作原理
交流伺服电机是一种能够精确控制运动位置、速度和加速度的电机，其工作原理涉及到多种技术和原理。
本文将就交流伺服电机的工作原理进行详细介绍。
1. 交流伺服电机的结构
交流伺服电机由电机本体、编码器、控制器和传感器等多个部分组成。
电机本体是实现机械运动的部分，编码器可以实时反馈电机的位置信息，控制器则根据编码器的反馈信号来调节电机的运动状态，传感器可以检测特定的工作参数。
2. 交流伺服电机的工作原理
交流伺服电机的工作原理主要基于控制理论和电磁原理。
当给交流伺服电机施加电压时，电机会产生磁场，通过电流在定子和转子之间产生磁场的相互作用，从而引起电机的旋转运动。
控制器会根据编码器实时反馈的位置信息来调节电机的转动角度和速度。
控制器通过算法来计算电机应有的转动角度和速度，并通过调节电流来控制电机的转动状态，从而实现精确控制电机的运动。
3. 交流伺服电机的优势
交流伺服电机由于具有高速稳定性、精准控制和响应速度快等优点，在工业自动化领域得到了广泛的应用。
它可以实现高精度的位置控制和速度控制，能够适应各种复杂工况的需求。
4. 结语
总之，交流伺服电机的工作原理是基于控制理论和电磁原理的，通过不断优化控制算法和系统结构，可以实现更加精确和高效的运动控制。
交流伺服电机在自动化领域具有重要的应用意义，带动了工业智能化的发展。
交流伺服电机的工作原理
交流伺服电机的工作原理伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。
伺服电机的精度决定于编码器的精度（线数）。
4. 什么是伺服电机？有几种类型？工作特点是什么？答：伺服电动机又称执行电动机，在自动控制系统中，用作执行元件，把所收到的电信号转换成电动机轴上的角位移或角速度输出。
分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降，请问交流伺服电机和无刷直流伺服电机在功能上有什么区别？答：交流伺服要好一些，因为是正弦波控制，转矩脉动小。
直流伺服是梯形波。
但直流伺服比较简单，便宜。
永磁交流伺服电动机20世纪80年代以来，随着集成电路、电力电子技术和交流可变速驱动技术的发展，永磁交流伺服驱动技术有了突出的发展，各国著名电气厂商相继推出各自的交流伺服电动机和伺服驱动器系列产品并不断完善和更新。
交流伺服系统已成为当代高性能伺服系统的主要发展方向，使原来的直流伺服面临被淘汰的危机。
90年代以后，世界各国已经商品化了的交流伺服系统是采用全数字控制的正弦波电动机伺服驱动。
交流伺服驱动装置在传动领域的发展日新月异。
永磁交流伺服电动机同直流伺服电动机比较，主要优点有：⑴无电刷和换向器，因此工作可靠，对维护和保养要求低。
⑵定子绕组散热比较方便。
⑶惯量小，易于提高系统的快速性。
⑷适应于高速大力矩工作状态。
⑸同功率下有较小的体积和重量。
自从德国MANNESMANN的Rexroth公司的Indramat分部在1978年汉诺威贸易博览会上正式推出MAC永磁交流伺服电动机和驱动系统，这标志着此种新一代交流伺服技术已进入实用化阶段。
到20世纪80年代中后期，各公司都已有完整的系列产品。
整个伺服装置市场都转向了交流系统。
早期的模拟系统在诸如零漂、抗干扰、可靠性、精度和柔性等方面存在不足，尚不能完全满足运动控制的要求，近年来随着微处理器、新型数字信号处理器（DSP）的应用，出现了数字控制系统，控制部分可完全由软件进行，分别称为摪胧只瘮或摶旌鲜綌、撊只瘮的永磁交流伺服系统。
交流伺服电机工作原理
交流伺服电机工作原理
伺服电机是一种控制电机旋转的装置，通过反馈信号和控制系统实现准确的位置和速度控制。
它的工作原理如下：
1. 控制信号输入：控制信号通常由外部控制器或电路产生，并由控制系统发送给伺服电机。
2. 反馈信号传感器：伺服电机通常配备有反馈传感器，用于测量电机的实际位置、速度和加速度。
常见的反馈传感器包括编码器和霍尔传感器。
3. 控制器：控制器分析外部控制信号和反馈传感器的数据，并产生相应的控制信号，以驱动电机实现所需的运动。
4. 电机驱动：控制信号由控制器发送给电机驱动器，电机驱动器负责将控制信号转换为电压和电流，并向电机提供适当的电力。
5. 电机转动：电机驱动器通过提供适当的电力，驱动电机旋转。
电机的转动通过控制信号和反馈信号的循环来实现，以实现所需的位置和速度控制。
6. 反馈信号比较：反馈传感器持续地测量电机的实际位置和速度，并将这些数据与控制器产生的控制信号进行比较。
7. 控制信号调整：根据反馈传感器的数据，控制器可以对控制信号进行调整，以使电机的实际运动接近期望的运动状态。
8. 循环控制：以上步骤循环进行，直到电机实现所需的位置和速度控制。
通过以上工作原理，伺服电机可以实现高精度和可靠的位置和速度控制，广泛应用于自动化和精密控制领域。
伺服电机结构和工作原理
（2）相位控制 保持控制电压旳幅值不变，仅变化控制电压与 励磁电压间旳相位差。
（3）幅-相控制 同步变化控制电压旳幅值和相位。
二、直流伺服电动机
1．基本构造
老式旳直流伺服电动机动实质是容量较小旳 一般直流电动机，有他励式和永磁式两种，其构 造与一般直流电动机旳构造基本相同。
三、交直流伺服电动机旳区别
直流伺服电动机旳缺陷： ① 电刷和换向器易磨损，换向时产生火花，限制转速 ② 构造复杂，制造困难，成本高 交流伺服电动机旳优点： ① 构造简朴，成本低廉，转子惯量较直流电机小 ② 交流电动机旳容量不小于直流电动机
伺服系统旳性能要求
一、基本要求
1、位移精度高 位移精度：指指令脉冲要求机床工作台旳位移量和该指令脉
1、构造(永磁同步电机) 主要由：定子1、转子5和检测元件8等几部分构成。
1 2
3
4
1
56
7
8
9
2．工作原理
交流伺服电动机在没有控制电压时，气隙中 只有励磁绕组产生旳脉动磁场，转子上没有开启 转矩而静止不动。当有控制电压且控制绕组电流 和励磁绕组电流不同相时，则在气隙中产生一种 旋转磁场并产生电磁转矩，使转子沿旋转磁场旳 方向旋转。但是对伺服电动机要求不但是在控制 电压作用下就能开启，且电压消失后电动机应能 立即停转。假如伺服电动机控制电压消失后像一 般单相异步电动机那样继续转动，则出现失控现 象，我们把这种因失控而自行旋转旳现象称为自 转。
为消除交流伺服电动机旳自转
现象，必须加大转子电阻r2，这是 因为当控制电压消失后，伺服电动
机处于单相运营状态，若转子电阻
很大，使临界转差率sm>1，这时正 负序旋转磁场与转子作用所产生旳
交流伺服电机工作原理
U
U 1
放 I 2 – 励磁绕组 –
1
U 1 1
大 + U 2 –
器
I1
U
–
控制绕组
(a）接线图
U C
(b) 相量图
交流伺服电动机的接线图和相量图
励磁绕组串联电容C , 是为了产生两相旋转磁场。 适当选择电容的大小，可使通入两个绕组的电流相 位差接近90,从而产生所需的旋转磁场。
交流伺服电机工作原理
交流伺服电动机 直流伺服电动机
交流伺服电机工作原理
9.1.1 交流伺服电动机
交流伺服电动机就是一台两相交流异步电机。 它的定子上装有空间互差90的两个绕组：励磁绕组 和控制绕组，其结构如图所示。
控制绕组
内定子
励磁绕组 交流伺服电动机结构图
交流伺服电机工作原理
杯形转子
I1
U
+
C–
+
+
+
U
控制信号
检 测 元 件
应用: 交流伺服电机的输出功率一般为0.1-100 W
，电源频率分50Hz、400Hz等多种。它的应用很
广泛，如用在各种自动控制、自动记录等系统中 。
交流伺服电机工作原理
9.1.2 直流伺服电动机
直流伺服电动机的结构与直流电动机基本相
同。只是为减小转动惯量，电机做得细长一些。
直流伺服电动机的工作原理也与直流电动机
控制电机
9.1 伺服电动机 9.2 测速发电机 9.3 步进电动机
交流伺服电机工作原理
执行元件的种类
交流伺服电机工作原理
开环指令输入 1 234 5
运算处理电路
驱动电路
步进
执行机构
交流伺服电机的工作原理特征
交流伺服电机的工作原理特征
交流伺服电机是一种精密控制系统中常用的电机类型，其工作原理和特征对于
了解和设计控制系统至关重要。
本文将介绍交流伺服电机的工作原理和特征，帮助读者更好地理解和应用这种电机。
工作原理
交流伺服电机的工作原理基于控制系统的反馈机制。
它通过传感器实时监测电
机转子的位置和速度，并将这些信息反馈给控制器。
控制器根据设定的目标位置和速度，计算出电机应该输出的电压和电流信号，驱动电机转动至目标位置和速度。
这种闭环控制系统保证了电机的精确性和稳定性。
特征
高精度定位
由于交流伺服电机采用闭环控制系统，能够实现高精度的位置和速度控制。
这
使得它在需要精确定位和运动控制的应用中具有重要的优势，如工业机器人、数控机床等领域。
高动态响应
交流伺服电机具有快速的响应速度和高动态性能，能够在瞬间内实现从静止到
高速旋转的转变。
这使得它适用于需要频繁快速启停和改变运动方向的场景，如印刷设备、包装机械等。
软件可调参数
交流伺服电机的控制器通常具有多种可调参数，如速度环参数、位置环参数等，可以根据具体应用需求进行调整和优化。
这使得电机的控制更加灵活和定制化，满足不同应用场景的要求。
总结
交流伺服电机以其高精度定位、高动态响应和灵活可调参数等特征，在精密控
制系统中发挥着重要作用。
通过理解其工作原理和特征，我们可以更好地选择、设计和应用交流伺服电机，提高控制系统的性能和稳定性。
三相交流伺服电机工作原理
三相交流伺服电机工作原理
三相交流伺服电机是一种常用的电机控制器件，它通过电机控制器控制电流的大小和方向，从而实现电机的精确控制。
其工作原理如下：
1.工作原理
三相交流伺服电机由一个旋转部分和一个固定部分组成。
旋转部分包括转子和轴承，固定部分则包括定子。
在电机工作时，通过控制器向电机的三个定子绕组引入带有不同幅值和相位的三相交流电流，形成旋转磁场。
2.电磁感应
当电流通过定子绕组时，根据法拉第电磁感应定律，定子绕组中的电流会产生一个旋转磁场。
这个旋转磁场与转子磁场相互作用，导致转子随之旋转。
3.转子位置检测
为了实现精确控制，通常在电机中加入位置传感器或编码器，用于检测转子的位置。
位置信号被传送到控制器中，控制器根据这些信号调整电流的大小和相位，以使转子停在所需位置。
4.反馈控制
通过接收来自位置传感器的反馈信号，控制器能够实时调整电流的控制方式，以保持电机始终保持在所需位置。
这种反馈控制可以使电机具有较高的控制精度和稳定性。
总结：三相交流伺服电机通过控制器控制电流的大小和相位，
利用电磁感应原理和转子位置反馈信号，实现对电机的精确控制。
三相交流伺服电机工作原理
三相交流伺服电机工作原理伺服电机是一种精密控制电机，主要用于需要精确定位和速度控制的应用中。
与普通的电机相比，伺服电机具有更高的转速稳定性、更高的精度和更快的响应速度。
伺服电机常用于工业机械、机器人、自动化设备等领域。
具体的工作原理如下：1.三相交流感应电动机三相交流感应电动机通常由定子和转子两部分组成。
定子是由三个相互平衡的绕组组成，每个绕组与电源相连，形成三个相位。
转子则是通过电磁感应产生的磁场与定子的磁场相互作用而转动。
在工作过程中，当三相电源通电时，产生的交流电流会在定子绕组中产生旋转磁场，而这个旋转磁场会感应出转子中的电流，从而产生转矩，使转子开始旋转。
2.反馈系统为了实现精确的位置和速度控制，伺服电机通常配备了反馈系统，以获取电机的实际状态信息。
反馈系统一般采用光电编码器、霍尔传感器等装置来检测转子的位置和速度。
光电编码器是一种通过光电原理来感应转子位置的装置。
它通常由一对光电探测器和一个光栅盘组成。
光栅盘上有许多细小的透明和不透明的条纹，当光栅盘随着转子旋转时，光电探测器会感应到由透明和不透明条纹形成的光信号变化，从而测量出转子的位置和速度。
霍尔传感器是一种基于霍尔效应的设备，能够检测磁场的变化。
它通常与转子磁极组合使用，当转子旋转时，磁场会随之变化，霍尔传感器会通过感应磁场的变化来测量转子的位置和速度。
3.电机控制器电机控制器是伺服电机的核心部件，它基于来自反馈系统的信息，通过控制电流的大小和方向来控制电机的转子位置和速度。
电机控制器通常由一块微处理器实现，其内部集成了控制算法和反馈调节功能。
控制算法通常采用PID控制算法，根据反馈系统返回的误差信号来动态调整控制参数，以实现精确的位置和速度控制。
此外，电机控制器还负责与外部设备进行通信，接收外部接口的指令，并将电机实际状态的信息反馈给外部设备。
总结起来，三相交流伺服电机的工作原理是通过三相交流感应电动机的旋转磁场和反馈系统的信号，配合电机控制器的控制算法和反馈调节功能，实现精密的位置和速度控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流伺服电机工作原理
伺服电机是一种特殊的电机，它通过接收控制信号来精确控制输出转速和位置。
交流伺服电机是伺服电机的一种，它采用交流电源作为驱动电源，具有高精度、高效率、高可靠性等优点，在工业自动化领域得到了广泛应用。
本文将介绍交流伺服电机的工作原理。
1. 交流伺服电机的基本结构
交流伺服电机的基本结构包括电机本体和控制器两部分。
电机本体通常由转子、定子、传感器、编码器等组成，其中传感器和编码器用于检测电机的位置和速度，将检测结果反馈给控制器。
控制器则负责接收输入信号，根据反馈信号调整输出信号，控制电机的速度和位置。
2. 交流伺服电机的工作原理
交流伺服电机的工作原理可以分为两个部分：速度控制和位置控制。
2.1 速度控制
在速度控制中，控制器通过接收输入信号，将其转换成电压信号，作用于电机的定子上，使电机开始转动。
同时，传感器检测电机的转速，并将检测结果反馈给控制器。
控制器根据反馈信号调整输出电压，使电机的转速与输入信号的要求速度相匹配。
这样，电机就能够在不同的负载下保持稳定的转速。
2.2 位置控制
在位置控制中，控制器通过接收输入信号，将其转换成电压信号，作用于电机的定子上，使电机开始转动。
同时，编码器检测电机的位置，并将检测结果反馈给控制器。
控制器根据反馈信号调整输出电压，使电机的位置与输入信号的要求位置相匹配。
这样，电机就能够精确控制输出位置，实现高精度的位置控制。
3. 交流伺服电机的优点
相比于其他类型的电机，交流伺服电机具有以下优点：
3.1 高精度
交流伺服电机通过反馈控制实现高精度的位置和速度控制，可以满足各种精度要求的应用场合。
3.2 高效率
交流伺服电机采用交流电源作为驱动电源，具有高效率、低能耗的特点。
3.3 高可靠性
交流伺服电机采用先进的控制技术，具有高可靠性、稳定性，可以长时间运行不间断。
4. 总结
交流伺服电机是一种高精度、高效率、高可靠性的电机，广泛应用于工业自动化领域。
其工作原理是通过反馈控制实现高精度的位置和速度控制，可以满足各种精度要求的应用场合。
