图纸问题
施工图纸使用中常见问题及解决方案精选
施工图纸使用中常见问题及解决方案精选施工图纸是建筑工程中至关重要的一环，通过施工图纸，工程师和施工人员可以清晰地了解整个工程的设计和施工要求。
然而，在实际应用中，我们常常会遇到一些问题，下面将介绍一些常见的施工图纸使用问题及解决方案。
问题一：施工图纸中的尺寸不准确在施工图纸中，尺寸的准确性对于保证工程质量至关重要。
然而，有时候我们会发现施工图纸中的尺寸与实际情况不符。
这可能是由于设计师在绘制图纸时出现了误差，或者是在打印过程中出现了缩放问题。
解决方案：当发现施工图纸中的尺寸不准确时，应及时与设计师或相关人员沟通，确认问题的原因。
如果是设计师在绘制图纸时出现了误差，可以要求其重新绘制或修正图纸。
如果是打印过程中出现了缩放问题，可以尝试打印多份图纸并进行比对，找出准确的尺寸。
问题二：施工图纸中的标注不清晰施工图纸中的标注是指示施工人员进行具体操作的重要指导，如果标注不清晰，将给施工过程带来困扰，甚至可能导致错误的施工。
解决方案：如果发现施工图纸中的标注不清晰，可以与设计师或相关人员进行沟通，要求其提供更清晰的标注。
在实际施工过程中，可以根据标注进行多次确认，确保施工的准确性。
问题三：施工图纸中的材料规格不明确在施工图纸中，材料的规格是决定工程质量的重要因素。
然而，有时候我们会发现施工图纸中对于材料的规格描述不明确，无法准确选择合适的材料。
解决方案：当发现施工图纸中的材料规格不明确时，可以与设计师或相关人员进行沟通，要求其提供更明确的规格要求。
在选择材料时，可以参考相关标准和规范，确保选择的材料符合要求。
问题四：施工图纸中的细节缺失在施工图纸中，细节的描述对于确保工程质量至关重要。
然而，有时候我们会发现施工图纸中的细节描述不完整或缺失，无法清晰了解具体操作要求。
解决方案：当发现施工图纸中的细节缺失时，可以与设计师或相关人员进行沟通，要求其提供更完整的细节描述。
在实际施工过程中，可以参考相关标准和规范，进行合理的推测和判断，确保施工的准确性。
图纸汇会审问题汇总范本
图纸汇会审问题汇总范本图纸会审问题汇总（一）协调问题一、房屋及其它建筑物1、K11+962.5、K12+360两处养殖房屋；2、K14+900十户住宅；3、K15+160一处养鸭棚；4、K15+450土地庙；5、K15+750两户住宅；6、K16+180沥青搅拌站围墙7、K16+550-K16+730沙港村红砖围墙；二、水塘、鱼池1、K11+962.5-K13+060，K13+700-K13+940，K14+640-K14+700；三、强弱电1、K14+590，K14+940,K15+140，K15+750，K16+620弱电未迁移；2、K13+070（1根），K14+940（1根），K15+170（1根），K15+570（1根），K15+660（1根），K15+700（2根），K15+770（2根），K15+800（2根），K16+340（2根），K16+600（2根），K16+740（1根）处强电未迁移；3、K14+000 220KV赛尼线超高压需加高，造成我标1Km多的路基无法施工；四、天然气、自来水管1、K15+240，K16+140天然气管道，2、K15+300，K15+740自来水管；五、坟墓1、K13+100-K13+400，K13+650，K14+320，K15+450，K16+850等地点坟墓未迁移；六、树木1、K13+000，K13+700，K14+580，K5+130，K16+580-K16+720树木未迁移；七、取土场、施工便道1、K16+700-K16+850沙港村处、三洲村处取土场征地未定；2、K12+500处进场便道征地程法村段未征地；3、弃土场场地没有；（二）图纸问题一、路基土石方1.黑园寺水库处路基纵断面已经重新调整，但相应的技术参数的图纸及配套防护排水图纸还未下发。
2.所有抛石挤淤及清淤换填的边坡设计与路基横断面图中的边坡设计不一致，造成红线征地不足。
3.路基横断面图中的开挖线与红线距离较近，没有设置截水沟的位置，截水沟设置在开挖线5米以外。
各设计院图纸问题汇总
各设计院图纸问题汇总：3#楼1.无障碍电梯和消防电梯尺寸与方案提供的不符2.轴4~5，轴20~21，轴28~29，轴44~45之间的窗户要改成凸窗。
3.一层门厅上方雨篷做成玻璃雨篷，开向楼梯洞口的门改成单开门，洞口大小1100x2100.4.平面的凸窗有一边要做挡板，参照松树坪1#楼。
5.该楼栋的面积经核算误差很大，要重新核算。
6.立面图上，空调板的位子不对，应该不在层高线上。
7.厨房外阳台外面的空调位是多余的。
8.单体未表示地下室出地面风井。
4.9#楼1.凸窗和阳台的做法参照松树坪1#楼2.外墙厚度与其他设计院不统一，要改成200厚3.一层门厅上方雨棚要做成玻璃雨棚4.轴4-4a~4-5a,轴4-17a~4-18a, 轴4-18b~4-17b,轴4-5b~4-4b处窗户要改成凸窗。
参照松树坪1#楼5.立面图上，空调板的位子不对，应该不在层高线位子上参照松树坪1#楼。
6. 单体未表示地下室出地面风井。
7.修改阳台后重新核算面积，注：外凸的构架不算面积6#楼1.一层楼梯的另外一个疏散口没必要做门斗2.无障碍电梯和消防电梯尺寸与方案提供的不符3.轴4~6，轴16~18，轴25~27，轴37~39之间的凸窗表达有误。
4..平面的凸窗有一边要做挡板，参照松树坪1#楼5.地下室出来的风井在一层的只在C~1/E轴，G~H轴之间有井出地面，中间1/E~G轴处无井上来，不然会挡住一楼卫生间窗户。
6.6-1户型进门的位子是个入户花园，计算面积的时候只计算一半，该楼栋的面积经核算误差很大，要重新核算7.南向阳台在2轴.20轴.23轴41轴处不要做一条实墙，要开洞加栏杆，参照松树坪1#楼。
7#楼1.凸窗和阳台的做法参照松树坪1#楼2.单体未表示地下室出地面风井。
3.外墙厚度与其他设计院不统一，要改成200厚4.一层门厅上方雨棚要做成玻璃雨棚5.轴7-4a~7-6a,轴7-17a~7-19a, 轴7-19b~7-17b,轴7-6b~7-4b, 处窗户要改成凸窗。
100个现场常见图纸及施工问题优秀技术负责人必备
100个现场常见图纸及施工问题优秀技术负责人必备这100个问题,在施工现场，设计和施工需要充分沟通，才能真正在安全、质量、进度及成本管理上等把握主动！一、结构专业的设计或施工问题部门、专业间配合类存在问题1：女儿墙、沉厕管井侧墙、屋面天窗壁等，大多是在钢筋混凝土板上为砌筑的砖或砌块墙体，砌体和混凝土两种不同材料界面处易形成裂缝，造成漏水。
解决措施：所有建筑要求做泛水处，均采用现浇混凝土泛水,泛水高度如建筑无特定要求的，按200高。
存在问题2:梁与板混凝土强度等级不同，施工不便。
解决措施：同时浇筑的梁、板混凝土强度等级应一致。
存在问题3：地下室后浇带要在至少60天后方可浇筑，但地下室外墙的防水及基坑回填工程却需要先行施工，如何处理。
解决措施：地下室外墙后浇带处,在外侧设一通高预制钢筋混凝土板,该板置于地下室外墙防水层内侧，建筑设计需考虑该处的防水做法,结构设计需考虑该板在后浇带尚未浇筑前用于拦挡回填土。
存在问题4：有些墙垛的尺寸太小，不便于砌筑且质量不宜保证.解决措施：与混凝土墙、柱相连的墙垛尺寸≤120×120或某一边长小于120时，采用现浇混凝土墙垛。
现浇混凝土楼板裂缝类存在问题5：屋面板混凝土强度等级偏高，易产生裂缝而漏水.解决措施:屋面结构混凝土强度等级尽可能≤C25级。
存在问题6：地下室底板混凝土强度等级偏高，易产生裂缝而漏水。
解决措施：施工周期较长的大体积混凝土(如地下室底板、外墙等），设计时宜考虑混凝土的后期强度，可采用不少于60天龄期的混凝土强度。
存在问题7：地下室底板及侧墙后浇带新旧混凝土界面处易产生裂缝，经常出现渗漏。
解决措施：后浇带接缝处应做成企口；主筋在后浇带处按断开处理；采用膨胀止水带.存在问题8：现浇混凝土板内预埋PVC电管时，混凝土板经常沿管线出现裂缝。
解决措施：钢筋混凝土板中预埋PVC等非金属管时，沿管线贴板底（板底主筋外侧)放置300宽φ1.0×10×10钢丝网片。
图 纸 问 题 汇 总
图纸问题汇总
1、内墙涂料的颜色及遍数。
2、卫生间地面及墙面面砖的颜色、规格。
3、外墙勒脚面砖的规格。
4、外墙百叶窗的材质。
5、电梯型号影响电梯井的尺寸，应先确定。
钢架雨篷、玻璃幕墙在开工前应设计完成。
6、建筑与结构外墙厚度为200与240，电梯井及女儿墙为水泥砖，厚度应为240 。
7、电梯井与地梁重合部位如何施工，是否地梁伸入板墙。
8、外围基础墙体是否按一层平面墙体位置砌筑，内墙有地梁的是否砌筑，无地梁的是否在地面砌筑。
9、门窗表与图例及图纸所示平面、立面不符。
10、电梯井是否做防水处理。
11、结构8/16, 1节点外凸线条建筑无显示，是否要做。
施工图纸的常见问题与解决方法
施工图纸的常见问题与解决方法施工图纸是建筑工程中不可或缺的重要文件，它是设计师的设计理念和意图的具体呈现，也是施工人员的操作指南。
然而，在实际施工过程中，常常会遇到一些与施工图纸相关的问题。
本文将探讨一些常见的施工图纸问题，并提供解决方法。
首先，常见的问题之一是施工图纸的缺失或不完整。
这可能是由于设计师疏忽或沟通不畅造成的。
在施工前，施工单位应与设计单位进行充分的沟通，明确图纸的交付要求和内容。
同时，施工单位也应对收到的图纸进行仔细检查，如有缺失或不完整之处，及时与设计单位进行沟通并要求补充。
其次，施工图纸中可能存在的错误也是一个常见问题。
这些错误可能是设计师的疏忽、计算错误或者误解造成的。
在发现错误时，施工单位应及时与设计单位联系，提出修改建议，并确保得到设计单位的认可和修改。
同时，施工单位也应对图纸进行仔细的复核，以确保施工过程中不会因为错误而导致问题。
另外，施工图纸的标注不清晰也是一个常见问题。
清晰的标注对于施工人员的操作非常重要，它可以减少误解和错误的发生。
在施工前，施工单位应与设计单位进行沟通，明确标注的要求和规范。
同时，施工人员也应对图纸进行仔细阅读和理解，如有不清晰的地方，应及时与设计单位进行沟通，确保标注的准确性和清晰度。
此外，施工图纸中的尺寸和比例问题也可能会出现。
设计师在绘制图纸时应严格按照比例和尺寸要求进行，以确保施工的准确性和一致性。
施工单位在收到图纸后，应进行详细的测量和核对，如发现尺寸和比例不符合要求的地方，应及时与设计单位进行沟通，并要求进行修正。
最后，施工图纸的变更问题也需要引起重视。
在施工过程中，由于各种原因，可能会出现需要对图纸进行变更的情况。
这时，施工单位应与设计单位进行沟通，并按照变更流程进行操作。
变更后的图纸应及时更新并告知相关人员，以确保施工的顺利进行。
总之，施工图纸在建筑工程中具有重要的地位和作用。
然而，常常会遇到一些与图纸相关的问题。
在面对这些问题时，施工单位应与设计单位保持良好的沟通，及时发现和解决问题。
施工图纸使用中常见问题解析与解决方法
施工图纸使用中常见问题解析与解决方法施工图纸是建筑施工过程中不可或缺的重要文件，它直接影响着施工质量和进度。
然而，在实际使用中，常常会遇到各种问题。
本文将对施工图纸使用中常见问题进行解析，并提供解决方法，以帮助施工方更好地应对这些问题。
一、图纸缺失或不完整在施工现场，图纸缺失或不完整是一种常见的问题。
这可能是因为图纸在传递过程中丢失，或者在制作过程中存在疏漏。
为了解决这个问题，施工方可以采取以下措施：1.及时沟通：一旦发现图纸缺失或不完整，施工方应立即与设计方或监理方进行沟通，以便尽快获得完整的图纸。
2.备份图纸：在施工前，施工方可以要求设计方提供图纸的电子版本，并进行备份。
这样，即使纸质图纸丢失，施工方仍能够通过电子版本进行施工。
二、图纸与实际情况不符在实际施工中，有时会发现图纸与实际情况存在差异，这可能是因为设计方对现场环境了解不足，或者施工过程中出现了变化。
为了解决这个问题，施工方可以采取以下措施：1.现场勘测：在施工前，施工方应对现场进行详细勘测，并将勘测结果与图纸进行对比，及时发现差异。
2.及时沟通：一旦发现图纸与实际情况不符，施工方应立即与设计方或监理方进行沟通，并提出修改建议。
三、图纸标注不清或错误图纸标注不清或错误会给施工带来很大的困扰，可能导致误解和错误的施工。
为了解决这个问题，施工方可以采取以下措施：1.反复确认：在施工前，施工方应仔细阅读图纸，并反复确认每个标注的含义和位置。
2.沟通交流：如果对某个标注存在疑问，施工方应及时与设计方或监理方进行沟通，以确保理解准确。
四、图纸更新不及时在施工过程中，有时会发现图纸更新不及时，这可能是因为设计方未及时提供最新的图纸，或者施工方未及时更新图纸。
为了解决这个问题，施工方可以采取以下措施：1.及时更新：施工方应建立图纸更新的管理机制，及时获取最新的图纸，并进行更新。
2.沟通协调：如果设计方未能及时提供最新的图纸，施工方应与其进行沟通，并要求尽快提供。
景观绿化工程图纸问题汇总（土建部分）
景观绿化工程图纸问题汇总（土建部分）
景观绿化工程图纸问题汇总（土建部分）
A区绿化图纸问题：
1、健身区道路结构层图，请明确？
2、图纸中停车位道牙详图与平面图不符，以哪个为准？
3、健身区以及乒乓球区地面是否预留器械的预埋件，请明确？
4、图中西侧乒乓球出口地面没有施工做法以及用料做法，请明
确？
5、图中两个茶座的施工做法是否一致，请明确？
B区绿化图纸问题：
1、木亭没有基础详图，请明确？
2、方亭没有基础详图以及结构图，请明确？
3、木平台两侧的道路是否与景架道路施工做法一致，请明确？
4、健身区地面做法详图与总图中做法不符，以哪个为准？并确认
是否预留器械的预埋件。
5、图中树池中心造型（水系、浮雕等）请明确详细的施工及做法
图（正、立、剖图）。
6、景石、景墙请明确详细的施工及做法图（正、立、剖图）。
7、图中地面的道沿以及部分地面的拨打线，请明确？
C区绿化图纸问题：
1、第二段详图中，石材铺装没有施工详图以及石材顶面标高，请
明确？
2、第三段详图中，水池立面做法详图，请明确？
3、第四段详图中，景石详细的施工及做法图（正、立、剖图），请
明确？
4、第五段详图中，石材铺装做法详图，请明确？
5、本图中的±0.000的绝对标高是多少？
精品文档，你值得拥有。
房地产常见施工图问题汇总附图说明
房地产常见施工图问题汇总附图说明房地产行业的施工图是房屋建设过程中非常关键的一环，在施工图阶段存在的问题可能会在建筑物竣工之后造成更大的隐患。
在本篇文章中，我们整理了一些房地产施工图阶段常见的问题，并给出了相应的图示说明。
问题一：图纸上标注的尺寸误差大图纸标注的尺寸误差大是施工图阶段中常见的问题。
因为将建筑物的设计转化成施工图的过程中，人为因素会导致差异，或者标注的尺寸值本身就存在问题。
尺寸误差尺寸误差为了避免施工图上的尺寸误差，应该制定苛刻而又详细的施工图纸规范，细致地检查每一张施工图纸，并在施工图完成之前对每个标注的尺寸进行仔细的计算和验证，以确保施工图纸上的尺寸准确无误。
问题二：图纸上遗漏或者错误的标注在施工图纸的制作过程中，人为因素会导致图纸上遗漏或错误的标注。
这些错误可能会导致施工人员无法正确理解图纸上的意图，从而导致施工误差、成本增加或质量下降。
标注错误标注错误为了确保所有关键的细节在施工图纸上得到准确的标注，应该在制作施工图纸的每个阶段进行多次检查，并且要确保所有标注都清晰可辨并且易于理解。
问题三：图纸上使用的坐标或者比例有问题在施工图纸上，坐标和比例也是经常出现问题的地方。
坐标系统的不匹配或是比例尺的错误都可能导致建筑物的各个部分无法组合成整体。
坐标或比例问题坐标或比例问题为了确保建筑物能够按照施工图纸上的要求被建造，应该在确定施工图的坐标系统和比例尺之后，仔细检查所有与它们有关的信息。
需要确保坐标系统和比例尺都是正确的，并对施工图纸进行多次检查以判断其准确性。
问题四：图纸上类型、尺寸、编号等参数不统一在施工图纸上类型、尺寸、编号等参数的不统一也是一个常见的问题。
这可能会导致施工人员在完成建筑物的不同部分时，出现不必要的混淆。
参数不统一参数不统一为了避免这种问题的出现，应该在制作施工图纸的过程中，确保所有相关的参数都是统一的，并且在检查施工图纸时，要仔细检查所有相关的细节。
在房地产施工图阶段，以上所提到的问题都是非常常见的。
施工图纸绘制常见问题解决方案大全
施工图纸绘制常见问题解决方案大全施工图纸是建筑工程中不可或缺的一环，它直接关系到工程的质量和进度。
然而，在实际操作中，我们常常会遇到一些问题，比如尺寸不准确、标注错误等等。
本文将针对施工图纸绘制中常见的问题，提出解决方案，以期帮助读者更好地完成绘图工作。
一、尺寸不准确尺寸不准确是绘图中最常见的问题之一。
造成尺寸不准确的原因有很多，比如测量不准、绘图时放大或缩小比例不对等。
解决这个问题的方法有以下几点：1. 使用精准的测量工具：在绘图前，要确保使用准确的测量工具，如卷尺、量角器等，并且要按照规定的方法进行测量，避免因为测量不准确而导致绘图尺寸错误。
2. 校对尺寸比例：在绘图时，要校对尺寸的比例是否准确。
可以通过计算或者使用比例尺来进行校对，确保绘图的比例符合实际情况。
3. 反复检查：在绘图完成后，要反复检查尺寸是否准确。
可以使用其他工具或者请其他人进行复核，确保没有遗漏或错误的尺寸。
二、标注错误标注错误也是绘图中常见的问题之一。
标注错误可能导致施工人员无法正确理解图纸，进而影响工程的质量。
以下是解决标注错误的方法：1. 仔细阅读图纸说明：在绘图前，要仔细阅读图纸的说明，了解各个标注的含义和要求。
只有充分理解了图纸的要求，才能正确标注。
2. 严格按照规范标注：在标注时，要严格按照规范进行，比如使用规定的符号、线型等。
不要随意更改标注方式，以免造成混淆。
3. 审查标注准确性：在绘图完成后，要仔细审查标注的准确性。
可以请其他人进行复核，确保标注的内容和位置都是准确的。
三、缺少必要信息有时候，在绘图过程中可能会遗漏一些必要的信息，比如材料规格、施工要求等。
这可能导致施工人员无法正确理解图纸，从而影响工程的质量。
以下是解决缺少必要信息的方法：1. 仔细阅读设计文件：在绘图前，要仔细阅读设计文件，了解各个部分的要求。
只有充分了解了设计文件，才能绘制出完整的图纸。
2. 及时与设计人员沟通：在绘图过程中，如果发现缺少必要信息，应及时与设计人员沟通，明确要求。
图纸存在的问题
贺兰县正源北街至暖泉公路工程（第一合同段至第八合同段）图纸中存在的问题第一合同段：1、图纸中涵洞的设计高程与现场施工高程不符。
第二合同段：一、路基路面工程施工图设计中存在的问题1、K8+000-K8+020段设计高程路基设计表中与横断面设计图中不符。
2、路面结构设计图（S3-13）中结构层厚度设计为4+6+36+18cm，而路面工程数量表（S3-12）中K7+500-K8+000段结构层厚度为4+6+33 （18+15）+18cm，路基设计表（S3-2）中也未反应出基层厚度的变化。
3、路面工程数量表（S3T2）中K4+000-K8+000 段与K8+000-K8+090 段基层与底基层宽度不同。
4、K7+900.6（1-1.50m钢筋砼明盖板涵）经我方技术人员现场放样，发现按设计放样后与原渠不能顺接，向路线终点方向平移2米方可与原渠顺接，建议进行调整。
另外，该涵洞施工图设计S4-3-4-4 整体式基础工程数量表中8#钢筋根数为40根，应为80根，请核查。
5、K7+566.0（1-2.50m钢筋砼盖板涵）施工图设计涵长为26m，路基两边边坡设计均为1:1.5,按以上设计数据计算，路基宽度为23.645m,比原设计宽1.145m,请核查。
二、四二干沟桥梁工程施工图设计中存在的问题及施工困难1、K8+074四二干沟桥工程总说明8.2.1.3和8.2.4.1中要求在空心板预制时，在铰缝的侧模上嵌上钢筋，并且脱模后进行凿毛处理，以形成6mm凹凸不平的粗糙面。
建议取消空心板侧面的粗糙面处理。
2、K8+074四二干沟桥工程总说明8.2.3.3中要求预制空心板采用设吊孔穿束兜板底加扁担的吊装方法。
建议采用预埋钢筋吊环吊装。
3、&+074四二干沟桥工程S4-2-5（2）图中注5边板悬臂外端下缘设置滴水槽。
建议取消。
4、K8+074四二干沟桥工程S4-2-19图中N7钢筋为1号桥墩4根桩基与系梁交叉位置的箍筋，钢筋直径为25mm，形成直径从111.4cm—127.3cm不等的圆，沿主筋外侧布置每根桩基16根。
土木工程专业毕业设计图纸容易出现的问题
错误：1、楼梯部位生成楼面线 2、无梁。
3、无室内地面 4、墙基础无折断线、无 防潮层等
6、建筑详图
（1）图例：大样图要画出材料的图例
错误：1、生成室内地面线、 层间线。无室外地坪线
2、生成立面图尺寸
5、剖面图
（1）尺寸标注：既有标高也有尺寸标注。 标高要表示楼层处及楼梯平台等处的标高。 （2）图例：剖到的混凝土和墙体用不同的材料表示。 比例较小时，混凝土涂黑。 （3）地面节点：要有地面以下墙体用折断线断开，墙基
处防潮层不要漏画。 （4）梁、圈梁、过梁等的断面形状一般要涂黑表示。 （5）屋顶处：要画出檐口处女儿墙翻檐等及屋顶的构造
2、标准层平面图
（1）同上（1）（2） （2）楼梯的画法
3、顶层平面图
（1）同标准层 （2）注意楼梯
பைடு நூலகம்、立面图
（1）尺寸标注：立面图只标注标高尺寸。 要标注：室外地坪、台阶顶面、窗台窗顶、檐口等
处标高。 切忌：不要标注楼层的标高。不需要其它尺寸！ （2）线形：轮廓线是粗实线、地面线可以是粗实
线也可以特粗实线。 （3）定位轴线：只在两端标注。 （4）水落管也要在立面图上标注。 （5）立面图主要要表示外墙面的做法。
一、图面安排
1、同一张图纸需要画几个图时安排如下：
立面图
侧面或 剖面
平面图
满足：长对正、高平起、 宽相等
安排几张平面图时：
标准层或顶层 底层平面图
2、同一张图 纸安排几张平 面图时，要按 照上下顺序布 置。
二、各种图出现的错误
1、底层平面图 （1）尺寸： 总尺寸：应标注总长总宽，即：是墙的最外边缘。 尺寸数字：大小一致，不能被遮盖。 （2）标高： 标高不同处应有分界线。如：出入口、卫生间、阳台等 （3）室外部分 指北针：位置、大小 室外散水、水落管的位置、台阶等 剖面位置 （4）室内部分： 楼梯:剖切位置、画法
施工图纸中常见问题排查与解决方案
施工图纸中常见问题排查与解决方案施工图纸是建筑工程中不可或缺的一环，它是建筑设计师和施工人员之间的桥梁，起着传递设计意图和指导施工的重要作用。
然而，在实际操作中，我们常常会遇到一些问题，如图纸不准确、冲突、遗漏等，这些问题如果不及时发现和解决，将给工程进展带来不良影响。
本文将针对施工图纸中常见的问题进行排查与解决方案的探讨。
一、图纸不准确的问题在施工图纸中，不准确的问题往往是由于设计师在设计过程中的疏忽或者误解导致的。
在排查这类问题时，我们可以采取以下措施：1. 与设计师沟通：当我们发现图纸中存在不准确的问题时，首先应该与设计师进行沟通，了解设计师的设计意图和思路。
通过与设计师的交流，我们可以更好地理解设计的目的，从而找到解决问题的方法。
2. 重新测量和绘制：如果图纸中的尺寸和布置存在错误，我们可以重新进行测量和绘制。
在重新绘制图纸时，我们应该注意准确记录每个元素的尺寸和位置，以确保图纸的准确性。
3. 与相关部门协调：有时候，图纸中的不准确问题可能涉及到其他专业的设计和施工。
在这种情况下，我们需要与相关部门进行协调，共同解决问题。
只有通过多方合作，才能找到最佳的解决方案。
二、图纸冲突的问题在施工图纸中，图纸冲突是一种常见的问题。
这种冲突可能是由于设计师在设计过程中的疏忽或者不同专业之间的沟通不畅所导致的。
为了解决这类问题，我们可以采取以下方法：1. 仔细检查图纸：在施工前，我们应该对图纸进行仔细检查，尤其是不同专业之间的接口部分。
通过检查图纸，我们可以及时发现冲突问题，并与设计师进行沟通和解决。
2. 优化设计方案：当我们发现图纸中存在冲突时，我们可以与设计师一起讨论，寻找优化设计方案。
通过重新设计，我们可以解决冲突问题，并确保施工的顺利进行。
3. 加强沟通与协作：为了避免图纸冲突的发生，我们应该加强不同专业之间的沟通与协作。
只有通过良好的沟通，才能减少冲突的发生，并确保施工的质量和效率。
三、图纸遗漏的问题在施工图纸中，遗漏问题是一种常见的错误。
施工图纸使用过程中常见问题汇总及解决方法
施工图纸使用过程中常见问题汇总及解决方法施工图纸在建筑行业中扮演着至关重要的角色，它是建筑师和工程师将设计意图转化为实际施工的桥梁。
然而，在使用施工图纸的过程中，常常会遇到一些问题。
本文将汇总并解答施工图纸使用过程中常见的问题，帮助读者更好地理解和应对这些挑战。
1. 尺寸不准确在施工图纸中，尺寸的准确性至关重要。
如果尺寸不准确，施工过程中可能会出现严重的问题，导致工程质量下降。
解决这个问题的方法是仔细检查图纸中的尺寸，并与设计师或工程师进行沟通，确保每个尺寸都是准确的。
此外，使用先进的测量工具和技术也可以提高尺寸的准确性。
2. 图纸缺失或损坏有时候，在施工现场或办公室中，图纸可能会丢失或损坏。
这将给施工工作带来很大的困扰，因为施工人员无法准确了解设计意图。
为了解决这个问题，建议在施工前制定一个严格的图纸管理计划，确保每个人都知道图纸的存放位置，并定期备份图纸。
如果图纸损坏，可以尝试联系设计师或工程师，获取替代的图纸副本。
3. 符号和标记不清晰施工图纸中使用了大量的符号和标记，用于表示不同的构件和材料。
如果这些符号和标记不清晰，施工人员可能会误解设计意图，从而导致错误的施工。
为了解决这个问题，建议在制作图纸时使用清晰易懂的符号和标记，并提供一个符号和标记的解释表，以便施工人员可以准确理解图纸的含义。
4. 图纸更新不及时在施工过程中，设计意图可能会发生变化，需要对图纸进行更新。
如果图纸更新不及时，施工人员可能会按照旧的设计进行施工，导致工程质量下降。
解决这个问题的方法是建立一个有效的图纸更新机制，确保设计变更及时反映在图纸中，并通知所有相关人员。
此外，建议施工人员在开始施工之前，仔细检查图纸是否是最新版本。
5. 施工图纸与实际情况不符有时候，施工图纸与实际情况存在差异，例如地形变化、管线冲突等。
这将给施工工作带来很大的困扰，需要及时解决。
解决这个问题的方法是在施工前进行详细的现场勘测，并与设计师和工程师进行沟通，确保图纸与实际情况一致。
CAD图纸中常见的错误及排查方法
CAD图纸中常见的错误及排查方法在工程设计和制图过程中，CAD图纸起着至关重要的作用。
然而，由于各种原因，常常会出现一些错误。
本文将介绍CAD图纸中常见的错误，并提供一些排查方法，以帮助工程师和设计师更好地处理这些问题。
一、单位错误在CAD图纸中，单位错误是最常见的问题之一。
例如，图纸的比例尺与实际尺寸不符，导致设计结果与实际情况相差甚远。
为了排查这类错误，我们可以先检查图纸中的比例尺设置是否正确。
同时，还可以通过测量实际尺寸与图纸中标注的尺寸进行对比，以确定是否存在单位错误。
二、尺寸错误尺寸错误是CAD图纸中另一个常见的问题。
这可能是由于设计师在标注尺寸时出现了误差，或者是由于CAD软件本身的计算错误所致。
为了排查尺寸错误，我们可以先检查图纸中的标注是否准确。
此外，还可以使用CAD软件提供的测量工具对图纸中的尺寸进行验证，确保其与设计要求一致。
三、图层错误图层错误是指CAD图纸中不正确的图层设置。
例如，某个元素被放置在错误的图层上，导致图纸的可读性和可编辑性降低。
为了排查图层错误，我们可以检查图纸中各个元素所在的图层设置是否正确。
如果发现有元素放置在错误的图层上，可以通过移动或复制到正确的图层来纠正这个问题。
四、缺失元素在CAD图纸中，有时会出现一些元素缺失的情况。
这可能是由于设计师在制图过程中遗漏了某些元素，或者是由于CAD软件在转换或保存图纸时出现了错误。
为了排查缺失元素的问题，我们可以仔细检查图纸中的每个区域，确保所有的元素都被正确地标注和绘制。
五、重叠元素重叠元素是指CAD图纸中存在重叠或重复的元素。
这可能会导致图纸的可读性降低，或者在后续的工程制作过程中引发问题。
为了排查重叠元素，我们可以使用CAD软件提供的选择工具，选择并检查图纸中的每个元素。
如果发现有重叠或重复的元素，可以通过删除或移动来解决这个问题。
六、文字错误CAD图纸中的文字错误包括拼写错误、标注错误等。
这可能会导致误解和混淆，进而影响工程的准确性和可靠性。
建筑图纸知识：建筑图纸实际应用的常见错误及纠正方法
建筑图纸知识：建筑图纸实际应用的常见错误及纠正方法建筑图纸作为建筑设计中非常重要的一部分，其正确性直接影响到建筑施工的质量和时间进度。
但是，在实际的应用中，常常会出现一些错误和问题。
下面就常见的建筑图纸错误和纠正方法进行分析和总结。
一、建筑图纸常见错误1.比例错误建筑图纸中的比例是非常重要的，因为它直接关系到实际建筑的大小和形态。
比例错误可能产生的后果是建筑尺寸不准确，影响建筑结构和功能。
常见比例错误包括比例不匹配，比例变形，比例缺失等。
2.左右对称性错误对称性在建筑设计中是非常重要的，左右不对称可能导致建筑结构和外观的轻重不平衡。
常见的对称性错误包括门窗位置不对称，墙壁厚度不一致等。
3.标尺错误建筑图纸中的标尺是非常重要的辅助工具，标尺错误可能导致建筑尺寸不准确。
常见的标尺错误包括标尺缺失，标尺与图面比例不匹配，标尺误差过大等。
4.标号错误建筑图纸中的标号是非常重要的参考依据，标号错误可能导致建筑材料、设备等配备不准确，影响施工效率和品质。
常见的标号错误包括标号缺失，标号与材料、设备不匹配等。
5.贴图错误建筑图纸中的贴图是建筑外观和内部装饰的重要组成部分，贴图错误可能导致建筑外观不美观，内部装饰不协调。
常见的贴图错误包括贴图尺寸不匹配，贴图内容错误等。
二、建筑图纸错误的纠正方法1.审查图纸质量在图纸编制后应当进行仔细审查，确保图纸质量符合要求，能够准确反映出建筑设计方案的特征。
对于常见错误，应当及时发现并修改。
2.标准化图纸编制建筑图纸应当按照标准规范进行编制，比如尺寸、比例、标记等应当符合国家标准和行业规范的要求。
在编制中可以采用计算机辅助设计软件，避免人为错误。
3.确认图纸正确性在图纸编制后，应当通过多种方式进行确认，确保图纸正确性，比如使用测量仪器进行检测，进行各种试算、概算，进行结构分析等。
这些工作能够为施工提供正确的数据和依据，避免出现错误。
4.建立图纸修改制度建立一个科学合理的图纸修改制度，将规范和流程明确并制定相应的操作流程和修改记录，对图纸的每一个环节进行有序的控制。

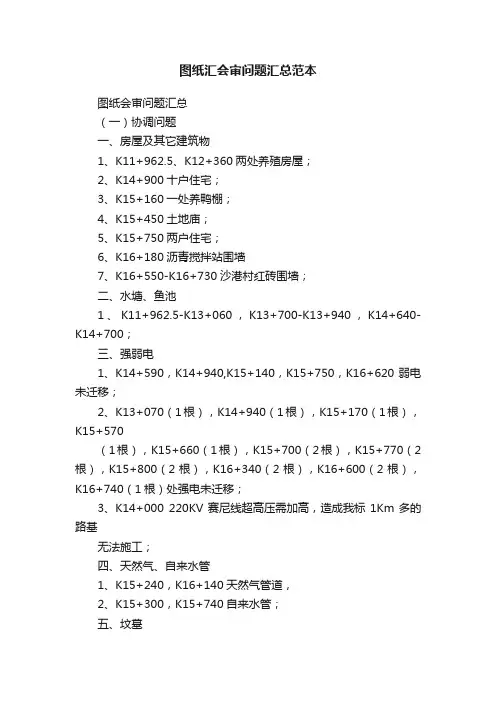

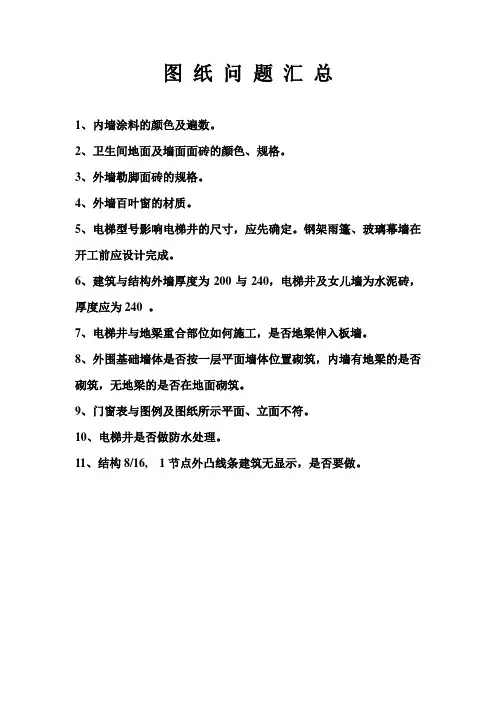

造价知识-图纸会审常见问题汇总
图纸会审常见问题汇总平面模板图校对一、轴线1、轴号、尺寸是否有误、是否与建筑图对应2、总尺寸是不是死分尺寸之和3、角度是否够精度，斜交轴网以长轴两端定位，避免以起点和角度定轴线4、有没有未定位的轴线，有没有多余轴号5、圆弧轴线有没有注明半径，圆心有没有定位二、轮廓与标高1、结构轮廓与建筑是否一致2、结构平面各部分的标高是否标明，是否与建筑相应位置符合，注意建筑覆土范围、各层卫生间、室外露台，屋顶花园，台阶位置、电梯底坑、水池的吸水槽、公共厨房与肉菜市场等需垫高的场所3、结构变标高位置及反梁是否为实线，有没有实线与虚线相交的地方4、天面、地下室平面是否为结构找坡，若建筑找坡是否考虑找坡荷载5、与邻接区域的梁、板连接关系与缝是否正确6、建筑、设备在板上开的洞有没有遗漏三、柱、墙位1、下层墙柱有没有用虚粗线表示，是否画了不该升上的墙柱,是否画了梁上柱2、墙柱是否与建筑一致，在位置和尺寸上是否有影响建筑使用3、建筑、设备在混凝土墙上开的洞有没有漏4、注意墙、柱顶标高是否满足建筑标高，是否满足梁板的搭接要求四、梁1、房屋周圈梁是否等高，注意其与建筑周圈墙的关系2、逐条检查梁的定位、编号、尺寸和跨数以及梁顶标高与板面标高关系是否正确3、梁高宽是否异常。
如悬挑梁高小于跨度的1/6，一般梁高小于跨度的1/15，梁尺寸过大影响建筑开门窗或楼梯间等。
4、有没有高粱搭在矮梁上5、有没有梁位置不妥，如跨过厅房等。
梁布置是否影响了建筑美观梁平齐的优先顺序：厅、主房、客房、楼梯通道、厨厕、储物间等五、楼电梯1、有没有注上编号2、电梯底坑标高有无遗漏，机房部位是否封板，机房顶部是否加吊钩3、楼梯柱是否已表示且定位4、楼梯起步位置有没有表示六、开洞与井沟1、风井，水电井、烟道是否遗漏2、洞的定位、大小与洞边加强处理（洞边长大于12倍板厚的需加梁）3、集水井、沟、天面排水沟是否遗漏，定位与大小是否与建筑一致七、大样、构造柱1、外飘窗台、女儿墙，立面要求的构造柱、墙、雨篷等是否与主体结构有效连接（以主体结构为支座）在平面上的投影是否正确2、其定位、尺寸是否完整3、大样详图在平面上是否有表示，是否与编号对应，标高、定位轴线与平面是否对应八、大样引出号注意剖切方向和索引图号。
绘图软件绘制平面图时的常见问题与解决方法
绘图软件绘制平面图时的常见问题与解决方法绘图软件在现代设计和工程领域中扮演着至关重要的角色，可以帮助我们将创意变成真实的图纸和设计方案。
然而，使用绘图软件绘制平面图时，我们常常会遇到一些问题。
在本文中，我将讨论一些常见的问题，并提供相应的解决方法。
问题一：图纸比例不准确在绘制平面图时，图纸比例是非常重要的。
如果比例不准确，会导致设计方案的错误和误差。
解决这个问题的方法之一是在绘制图纸之前，确认比例和尺寸的准确性。
使用绘图软件的缩放工具，可以按照实际尺寸进行缩放。
另外，确保在绘制图纸时，将图纸上的测量尺寸与实际尺寸相匹配。
问题二：图层管理困难绘制平面图时，我们通常需要使用多个图层，以便于控制及编辑图形和文字。
然而，图层管理对于一些人来说可能会有些困难。
一个解决方法是在开始绘图之前，先计划好图层结构。
合理地命名和分类图层，将相关的元素放在同一图层中，可以更好地管理和控制图层。
此外，学会使用图层的显示和隐藏功能，可以帮助我们更好地进行图纸管理。
问题三：绘图速度慢绘图软件可能在处理大型平面图时会出现卡顿和速度慢的问题。
这个问题可能与计算机硬件性能有关。
首先，确保计算机的硬件符合软件的最低要求。
其次，关闭不需要的后台程序和软件，以释放计算机的资源。
此外，优化图纸的文件大小，可以加快绘图速度。
删除不需要的图形和元素，压缩图片和文本，都是有效的方法。
问题四：样式和效果一致性平面图中，我们通常需要使用样式和效果来增添细节和美感。
然而，如果每次都手动调整样式和效果，会非常耗时，而且不一定能保证一致性。
解决这个问题的方法是使用绘图软件的样式和效果功能。
学会创建和使用样式库，将常用的样式和效果保存起来，以便在不同的图形和元素中应用。
这不仅可以提高效率，还可以确保设计的一致性。
问题五：导出图纸格式问题绘制平面图后，我们通常需要将其导出为特定格式，如PDF或JPG。
但有时候导出的图纸可能不符合预期，出现格式问题。
解决这个问题的方法之一是在导出之前，先预览图纸并检查导出设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山西朔州盛泰嘉园商住小区项目疑问A座商住楼问题1、结施8中16、1/16、1/17、18轴交J轴YAZ13为L型但大样图为一字型，请明确。
答复：结构图已调整2、结施5中1/28轴与Q轴交GAZ35为L型与大样图为T字型，请明确。
答复：结构图已调整3、结施8中16、1/16、1/17、18与J轴相交YAZ13与大样图不同，请明确。
答复：结构图已调整4、结施8中柱大样图中有两个YAZ14最后一个是否为YAZ15，图中有YAZ15，而大样图中没有。
答复：结构图已调整5、结施9中YAZ8a无配筋，是否同YAZ8?答复：结构图已调整6、结施9、10中16 、1/16、1/17、18轴与H轴相交处YAZ11与大样图形状、尺寸均不符，请明确。
答复：结构图已调整7、结施16中L1与L5无集中标注，请明确。
答复：结构图已调整8、结施15、16中13~14轴与C-D轴L4截面尺寸无配筋，请明确？答复：L4应为LL49、进风井1#扩散室，排风井扩散室平面图的位置不明确？10、结施4中集水坑无配筋，请明确。
答复：已补充盖板配筋11、结施8中1-/1~1/2与H轴间距离1200，而建施中FM甲1521，是否有误？答复：结构图已调整12、结施8中无2#自行坡道，而建8中有2#自行坡道（P-S轴交29-31轴），以哪个为准？答复：2#自行车坡道墙体在平面图。
13、结施8中1#自行车坡道与1轴相邻处无墙，而建8中1#自行车坡道与1轴相邻处有墙，以哪个为准？答复：结构图已修改14、结施8中三层板标高为13.49m，墙柱梁标高为14.45m，相差0.96m，是否有误？答复：墙柱梁顶标高13.4915、结构一、二层墙柱平面图中1~1/1与A轴处为剪力墙，1-1~P轴处为剪力墙是否开洞安置门窗？答复：结构图已调整16、建筑二、三层平面布置图中在电梯井处未设置洞口，洞口是否按同一层？答复：可以17、四层以上C-D轴与3轴相交的墙，建筑是砼墙，而结施施砌体墙，以哪个为准？答复：见新结构图18、结施13中GAZ11柱无大样图，可否暂按GAZ1考虑？答复：见新结构图19、26层建筑与结构梁板柱对不上，以那个为准？答复：以结构图为准建施21与建施23中，1#、2#楼电梯间A-A剖面图中二层钢爬梯的工程做法，无做法，请明确。
20、请明确建施8中地下一层室内混凝土台阶的工程做法？21、请明确建施9中，A轴/1-33轴外墙处的花岗岩板坡道的工程做法？22、建施09中1轴处无散水及其工程做法，请明确。
F会所疑问：1、游泳池做法中：“多层抹面防水”具体指什么材质，请明确。
一、A座图纸疑问1、-3层KZ1，KZ2底标高未给出，是否同其下方独立基础的底标高？答复：KZ1，KZ2落在独立基础上2、首层~二层的Yaz11、机房层Gaz11和Gaz12图中存在两种形状，而详图只有一种。
答复：Yaz11大样见下图。
机房层取消Gaz11和Gaz123、地下一层Yaz13；地下3层Gaz25、Yaz5形状与详图不同。
答复：Yaz13大样见下图。
机房层取消Gaz11和Gaz124、按结构层楼面标高计算，第3层层高有问题，是否应为5.55m？答复：3层高是5.50，标明没有问题。
5、结构说明中，基础顶板标高为-10.00m,但按结构层楼面标高计算为-9.8m,如何理解？答复：基础顶标高为-10.006、结构说明中第四.1.(4)条中楼屋面梁板为C50，板为C30，是否矛盾？答复：图纸上标明的是框支梁C50，非框支梁、板、楼梯为C30。
请见设计说明7、人防出口、自行车坡道处墙体结构图和建筑图不一致，以什么为准？答复：人防出口根据结构图。
自行车坡道根据建筑图纸坡道宽度增加了3008、门窗距地高度未给出。
9、首层未注明的连梁是否按LL4考虑？答复：首层未注明梁见楼梯图，此处有局部调整。
见新图10、次梁加筋未给出配筋尺寸。
答复：见设计总说明11、25层L-7有两种不同配筋，如何处理？答复：楼板开洞处L-7调整为L10。
大样见下图12、地下一层至地下二层L2无配筋，暂按LL2计入？答复：是13、图中无做法的房间是否不做装修处理？电气疑问单1、室内、公共区所有灯具是否按灯头计算答复：应与甲方沟通2、竖井电缆至表箱是否增加T接端子答复：可用电缆穿刺卡3、卫生间排气扇是否做到位，或只做接线答复：应与甲方沟通1、门窗表内没有门FM乙2021，尺寸按2000*2100计入2、建筑图与结构图中没有节点详图3、大于3500mm的门窗，过梁没有配筋及尺寸4、结构图中楼梯与建筑图中楼梯不符答复：结构按建筑楼梯修改5、结构图中没有墙身大样图答复：见第2条回复四、E座商业图纸疑问1、结构图与建筑图女儿墙厚度不符，按建筑走150mm。
---按以下所示节点2、第二版结构图中楼梯未标注楼梯号和配筋。
答复：已补充3、门窗表中没有FM乙2021尺寸按2000*2100计入。
4、L-2a(1)未标注尺寸和配筋。
答复：已修改5、过梁配筋表中没有大于3500的配筋按3000-3500计入。
6、结构和建筑图中没节点图。
7、结构图中没有墙身大样图。
答复：见第6条回复8、建筑说明中指明外围墙为轻集料混凝土空心砌块，建筑墙身大样图显示为混凝土，按说明计入。
五、会所图纸疑问1、Y轴与32、33轴之间的柱结构图与建筑图不符，按结构图计入答复：会所部分未找到此轴号2、结构图柱高18m，没有到顶板，按层顶标高计入答复：调整标高。
3、建筑图与结构图中没有节点详图答复：节点详图新版图纸已经添加4、结构图中没有墙身大样图答复：墙身大样见节点图5、大于3500mm的门窗，过梁没有配筋及尺寸答复：总说明中已经添加6、五层门没有标注7、地下二层没有结构图答复：详见车库部分结构图纸8、地下一层窗FM甲1521在门窗表内没有注明，按1500×2100计入9、建筑图与结构图中楼梯不符答复：以结构图纸为准六、地库图纸疑问1、结4右侧说明中“采用CFG桩”图纸中未给出型号，规格等数据；答复：见CFG桩图2、基础梁JZL的梁顶标高图纸未明确；答复：同结构底板顶标高3、地库地下二层建筑图【建防2】连接集水坑的沟槽，建筑及结构中均未明确做法、混凝土及钢筋；4、车库（5,9）~（M,R）的消防水池结构图与建筑图剪力墙不一致，与会所地下二层建筑图中剪力墙也不一致；答复：见新图5、地库地下二层32轴过（d,f）电梯井L1a-(1) 300*600下的墙体材质不明确答复：Q26、地库地下一层的32轴（B过，D过）的局部Q2、Q3与A座地下31轴重叠；答复：结构图已修改7、车库地下一层结10中游泳池下方顶板顶标高不明确：结10中“楼板板顶标高未注明者均为-2.400m”，会所建13中板的顶标高-2.7m；；答复：顶标高-2.7008、地下二层10轴（H,K），（R,T）结构图中没有剪力墙有框架梁，建筑图中显示为混凝土墙；答复：以结构图为准9、地下二层B轴（33,34）结构图中有框架梁没有剪力墙，建筑图中显示混凝土墙；答复：以结构图为准10、地下二层交会所 M轴（6,7）建筑图中有一门FM乙1521，而结构及建筑中的框架柱与暗柱之间的间距为1425m（CAD测量）；答复：以尺寸标注为准11、地下二层15轴交M过建筑图中有门BHFM1220-15，建筑平面图中两暗柱间净距离为1200m，结构图中的净距离为800m；答复：结构图已调整12、地下一层建筑32轴过交Y轴有框架柱，结构图中没有；答复：结构已补充13、地下一层、地下二层（32,33）的电梯井结构图中没有中间的剪力墙，建筑平面图中有中间的混凝土墙；答复：已结构图为主14、地下车库36轴A处建筑图中BMH14500处左侧暗柱宽度为850mm,而结构图中AZ9r宽度为1050，即框架柱与暗柱之间的孔隙不足以安装BMH14500的窗宽600m；答复：结构图已调整15、车库地下一层交A座27轴建筑有门FM丙0921结构图此处为KZ；答复：结构图已修改16、地库结13、14人防出口屋顶平面图中屋面板没有厚度；答复：板厚150mm..见图纸说明部分17、混凝土水平系梁结3 图13中系梁为90<b<180或90，没有200厚隔墙的系梁图。
答复：同过梁配筋1、地下车库问题：○1、抗震设防烈度建筑和结构说明不一致以何为准？答复：抗震设防烈度7度，地震加速度0.15g○2、地下一层层高建筑和结构说明不一致以何为准？答复：见新图○3、结施4中C-C(D-D)、F-F剖面图的具体位置答复：见新图○4、结施12中2-2、3-3剖面图的具体位置答复：已补充○5、ZM详图中暗梁的尺寸（宽度）为多少请明确？答复：图纸上有标注○6、柱上板带钢筋是不是只在柱帽范围内布置？答复：不是。
请参考规范和图集○7、如何理解柱上板带和跨中板带？请明确具体布筋范围？答复：模板图上有标注○8、柱上板带和跨中板带的拉结筋钢筋型号？答复：a6@400x400○9、做法表楼地面做法中（除汽车坡道）备注厚度与08BJ1-1做法厚度不一致，以何为准？2、A座土建问题：A座结施5中P—Q/10-1处独立柱没有编号？答复：已补充3、A座结施8，-3.2~-0.4墙柱平面布置图，标高是否正确？是否应为-0.04？答复：-0.4004、A座结施4，基础说明第三条未注明筏板500厚是否指商铺部分筏板，顶标高是否为-10M，独立基础顶标高为-7.5M，配筋是否同第5条，双层双向￠25@200,筏板与独基连接无节点图示。
答复：见新图5、D、E座结施4、结施7，Q1、Q2的位置不明确。
答复：图纸已修改6、D座结施11A，左右边轴和最上边一条轴线上没有标注梁？答复：见新图7、A座结施2，楼层标高结构楼层表中，3层层高与标高不符，3层层顶标高应为14.4还是14.45？答复：已修改8、A座结施2，25层层高为3，建施15中，25层层高为2.9，应以哪个为准？答复：3.09、A座结施26，-0.400顶板配筋图，标高是否应为-0.040？答复：0.4003、A座结施8，-3.2~-0.4墙柱平面布置图，标高是否正确？是否应为-0.04？4、A座结施4，基础说明第三条未注明筏板500厚是否指商铺部分筏板，顶标高是否为-10M，独立基础顶标高为-7.5M，配筋是否同第5条，双层双向￠25@200,筏板与独基连接无节点图示。
5、D、E座结施4、结施7，Q1、Q2的位置不明确。
6、D座结施11A，左右边轴和最上边一条轴线上没有标注梁？7、A座结施2，楼层标高结构楼层表中，3层层高与标高不符，3层层顶标高应为14.4还是14.45？8、A座结施2，25层层高为3，建施15中，25层层高为2.9，应以哪个为准？9、A座结施26，-0.400顶板配筋图，标高是否应为-0.040？1、图纸中未见剪力墙暗梁的配筋及说明，请问剪力墙上是否布暗梁？2、图纸中大于22的钢筋连接方式已明确，小于22的钢筋是否也应明确如何连接？3、A商住楼地下三层、二层的建筑与结构的层高不符，是否以结构标高为准？4、A商住楼结6中，人防门中预埋钢门框的详细做法如何确定？是否依照人防门专业要求为准？5、商铺处的基坑什么时候回填？商铺处-0.4m处顶板支撑体系如何施工？6、A商住楼节点施工很复杂，有没有简单方法代替？7、项目人员将工程做法好好看看，有不适合山西05做法的一定要提出，如屋面做法、墙面做法等。
