1.4 继电器组合及继电器组合架解析
继电器原理图和接线图
继电器原理图和接线图继电器是一种电控制设备，它具有控制系统（输入回路）和被控制系统（输出回路）之间的互相隔离功能。
在电气控制系统中，继电器被广泛应用于各种自动控制电路中，如自动化生产线、机械设备、电力系统等。
继电器的原理图和接线图对于工程师和技术人员来说是非常重要的，因为它们能够清晰地展示继电器的工作原理和接线方式，帮助人们更好地理解和应用继电器。
首先，让我们来看一下继电器的原理图。
继电器的原理图包括控制端和被控制端，通过线条和符号来表示电气元件之间的连接关系。
在原理图中，常见的符号包括继电器线圈、继电器触点、继电器辅助触点等。
通过原理图，我们可以清晰地了解继电器的工作原理，包括控制端如何与被控制端连接，以及在不同状态下触点的通断情况。
原理图的绘制需要遵循一定的规范和标准，以确保工程师能够准确地理解和应用。
接着，让我们来看一下继电器的接线图。
继电器的接线图展示了继电器与其他电气元件之间的连接方式，包括控制端和被控制端的接线方式。
在接线图中，我们可以清晰地看到继电器与开关、按钮、传感器等其他元件之间的连接关系。
通过接线图，我们可以了解继电器在实际电气控制系统中的应用方式，以及不同元件之间的连接方式，帮助工程师更好地设计和调试控制系统。
继电器的原理图和接线图对于工程师和技术人员来说是非常重要的，它们是理解和应用继电器的重要工具。
通过原理图，我们能够了解继电器的工作原理和触点状态；通过接线图，我们能够了解继电器在实际控制系统中的连接方式。
因此，在工程设计和实际应用中，我们需要准确地绘制和理解继电器的原理图和接线图，以确保控制系统的正常运行和安全可靠。
总之，继电器的原理图和接线图是电气控制系统中非常重要的工具，它们能够帮助工程师和技术人员更好地理解和应用继电器。
通过原理图和接线图，我们能够清晰地了解继电器的工作原理和连接方式，从而确保控制系统的正常运行和安全可靠。
因此，在工程设计和实际应用中，我们需要重视绘制和理解继电器的原理图和接线图，以提高工作效率和保障系统安全。
四路继电器模块工作原理
四路继电器模块工作原理今天咱们来唠唠四路继电器模块的工作原理，这可超有趣的呢！咱先得知道继电器是个啥。
你可以把继电器想象成一个超级智能的小开关，不过这个小开关可有点特别哦。
四路继电器模块呢，就是有四个这样特别的小开关组合在一起的东西。
继电器模块里面有个小线圈，这个小线圈就像是小开关的小脑袋，可聪明啦。
当你给这个小线圈通上电的时候，就像是在小脑袋里注入了一股神奇的力量。
这个时候呢，小线圈周围就会产生磁场，就像小脑袋突然有了魔法光环一样。
这个磁场可不得了，它会吸引一个小铁片。
这个小铁片就像是小开关的小手，被磁场这么一吸引，就开始动起来啦。
这个小铁片一动，就会带动其他的小零件，然后呢，原本断开的电路就被接通啦，就好像小开关一下子把手伸出去，把两个原本分开的电线紧紧地拉到了一起。
这时候电流就可以欢快地从接通的电路里跑过去了，就像一群小蚂蚁找到了新的道路，可以顺畅地搬家一样。
那四路继电器模块呢，有四个这样的小开关组合。
每个小开关都可以独立地工作哦。
比如说，你可以让第一个小开关去控制一盏小灯，给它的小线圈通电，小灯就亮起来啦，就像小开关在说：“小灯灯，该你闪亮登场啦！”然后第二个小开关呢，你可以让它去控制一个小风扇。
通上电，小风扇就呼呼地转起来，小开关就像是在给小风扇加油打气：“转起来呀，小风扇，给我们带来凉爽吧！”再说说它的一些小细节。
这个继电器模块还有一些保护的小措施呢。
就像是给这些小开关穿上了小铠甲，防止它们被过大的电流或者电压给弄伤。
要是没有这个小铠甲，万一电流突然变得很大，就像一群调皮捣蛋的大力士突然冲进小开关的家里，那小开关可就受不了啦。
但是有了这个保护措施，就可以把这些调皮鬼挡在外面，小开关就可以安心地工作啦。
而且呀，四路继电器模块的接口也很友好哦。
就像是小开关们伸出来的小胳膊，等着你去给它们接上各种各样的小电器或者小设备。
这些接口的设计很贴心，就像给你准备了专门的小挂钩，让你可以轻松地把需要控制的东西挂上去。
情境2：继电器组合及继电器组合架
(五)轨道区段选用的组合 1.道岔区段：对应每一道岔区段选用一个Q组合。 2.无岔区段
①对应列车进路上的差置信号机之间的无岔区段，要选用一个Q组H合
(一)信号组合类型 由于不同类型的信号机的显示不同，控制电路的联锁条件不同， 构成组合的电路环节有明显的差异，因此，信号组合分为6种定型组 合。其中，列车信号组合４种，调车信号组合２种。 1.列车信号组合（4个） LXZ、1LXF、2LXF、YX 2.调车信号组合（2个） DX、 DXF (二)道岔组合 1.双动道岔（2个）
(六)方向组合和电源组合的选用 每个咽喉区应选用一个方向组合F和一个电源组合DY。F和DY组合 不参加站场型网路图的拼贴，与车站信号设备平面布置图无关。 1. F组合内共插入10各继电器,可引出10种方向电源和6种条件电源。 正电4种： KZ-列共-DJJ-Q 、KZ-列共-Q 、KZ-共用-H、 KZ-列共-DFJ-Q 副点6种： KF-共用-H、 KF-LJJ-Q、 KF-LFJ-Q、 KF-DJJ-Q、 KF-DFJ-Q、 KF-共用-H 2. 一个咽喉的DY组合插10各继电器，另一个咽喉的DY组合插8个继电 器。可引出6种条件电源。 三、组合连接图
SDZ、SDF 2.单动道岔（1个）：DD (三)区段组合： Q
以上10种定型组合类型，可根据室外信号设备的布置拼贴成站场 型网路图，均参与拼图。
(四)不参与拼图的组合
方向组合F……主要为方向继电器设置。用方向继电器来区分进路
的性质和方向。 电源组合DY……主要有人工解锁用的继电器和挤岔报警继电器，由
电气集中概述
区段适当划短。
在尽头型信号机外方应设一轨道电路区段作为该信号机
的接近区段。
26
侵（超）限绝缘——设在警冲标外方小于3.5米时
称为超限绝缘。用 表示。例：5#与3#道岔之间 的绝缘节。
27
轨道电路区段的命名：道岔区段用道岔号码加DG
简称网路图。
不参加网路图拼贴的定型组合：F、DY 6502电气集中的定型组合一共有12种。
55
二、继电器组合的选用
（一）进站信号机选用的组合：LXZ YX 1LXF 双线单方向运行区段 LXZ YX 单线双方向运行区段 LXZ YX 1LXF 若进站内方带调车 加一零散组合。 方向顺着列车前进方向LXZ YX 1LXF
51
2.调车变通进路的办理 调车变通进路为长调车进路时，按分段办理方
法。
调车变通进路上有单置反向调车按钮时，将单
置反向调车按钮作为变通按钮。
52
XD—ⅢG 调 车 变 通 进 路 ： D13/DA 、 SⅢ/DA、XD/DA、D13/DA
ⅢG—XD调车变通进路：SⅢ/DA、D13/DA、 XD/DZA
3
§1-1 电气集中的组成
一、室内设备概况 控制台——包括有各种表示灯、按钮、电流 表。可集中控制和监督全站的道岔、进路、 信号机。 电源屏——不间断地提供电气集中所需的各 种电源。
4
5
6
7
继电器组合及组合架——继电器组成完成逻 辑运算的电路，把完成规定功能的继电器按 照定型电路环节组合在一起，称为继电器组 合，简称组合。 每个组合最多有10个继电器。 组合架:安放继电器组合的设备。每架可安放 10个组合从下向上每层安放一个组合，共放 10层。最上层称为零层，是电源和配线。

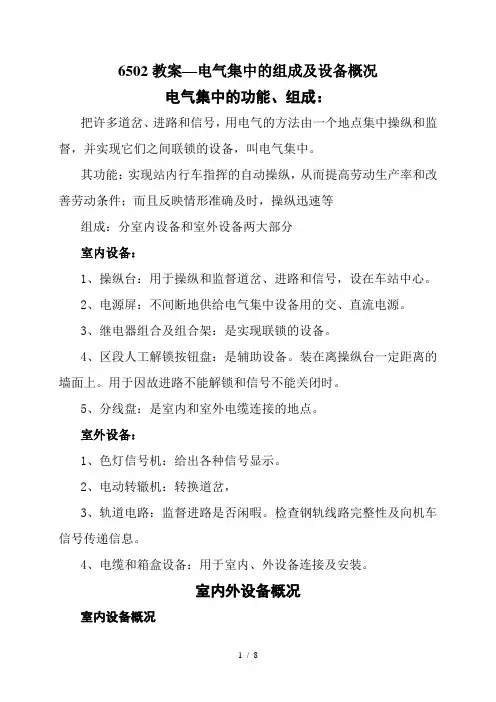

6502教案—电气集中的组成及设备概况
6502教案—电气集中的组成及设备概况电气集中的功能、组成：把许多道岔、进路和信号，用电气的方法由一个地点集中操纵和监督，并实现它们之间联锁的设备，叫电气集中。
其功能：实现站内行车指挥的自动操纵，从而提高劳动生产率和改善劳动条件；而且反映情形准确及时，操纵迅速等组成：分室内设备和室外设备两大部分室内设备：1、操纵台：用于操纵和监督道岔、进路和信号，设在车站中心。
2、电源屏：不间断地供给电气集中设备用的交、直流电源。
3、继电器组合及组合架：是实现联锁的设备。
4、区段人工解锁按钮盘：是辅助设备。
装在离操纵台一定距离的墙面上。
用于因故进路不能解锁和信号不能关闭时。
5、分线盘：是室内和室外电缆连接的地点。
室外设备：1、色灯信号机：给出各种信号显示。
2、电动转辙机：转换道岔，3、轨道电路：监督进路是否闲暇。
检查钢轨线路完整性及向机车信号传递信息。
4、电缆和箱盒设备：用于室内、外设备连接及安装。
室内外设备概况室内设备概况在室内信号楼设有操纵台，区段解锁盘按钮，继电器组合及组合架、电源屏、分线盘等。
一、操纵台由各种用途的按钮和表示灯构成的单元块拼装而成，称为单元操纵台（不同与面板式）。
是车站值班员操纵和监督全站信号机、道岔和进路，指挥列车运行和调车作业的操纵设备，也可供信号工分析、判定操纵系统故障范畴用。
（一）、各种用途的按钮1、进路按钮：①、设置：进路上的绿色LA和白色DA。
②、作用：排列进路、重复开放信号，和其它按钮配合完成取消进路或人工解锁进路等。
采纳二位自复式。
2、道岔单独操纵按钮：①、设置：对应每一组道岔设一个单独操纵按钮。
每个咽喉设一个总定位和总反位道岔操作按钮。
②、作用：道岔单操按钮和道岔总定位和总反位操作按钮配合实现对道岔的单独操纵转换道岔位置。
3、总取消（ZQA）和总人解（ZRA）按钮。
①、设置：每个咽喉设一套。
②、作用：和进路始端按钮配合完成取消进路和人工解锁进路。
4、引导按钮（YA）和引导总锁闭按钮（YZSA）。
继电器结构组成
继电器结构组成
继电器是电气自动化系统中常用的一种电器，其作用是将信号转换成控制信号，实现电路的自动控制。
继电器的结构组成包括以下几个方面：
1.电磁系统：由线圈、铁芯和移动铁片组成。
通电后，线圈会产生磁场，使得移动铁片发生位移，从而实现开关控制。
2.触点系统：由固定触点和移动触点组成。
当移动铁片发生位移时，触点也会跟随移动，触点之间形成或断开电路。
3.外壳：用于保护内部电器元件，通常由塑料或金属制成。
4.其他组成部分：包括连接器、导电材料、绝缘材料等。
以上是继电器结构组成的一些基本要素，不同类型的继电器可能还具有其他特殊的组成部分。
继电器的结构组成对其性能和使用寿命有着重要的影响，因此在选择和使用继电器时，需要了解其结构组成和特点。
- 1 -。
继电器简单结构及原理介绍
4
沈阳航空职业技术学院
电气控制技术及应用—控制电器
继电器的分类（1）
l.按用途可分为控制继电器和保护继电器。 其中：热继电器、过电流继电器、欠电压继 电器属于保护型继电器；时间继电器、速度 继电器、中间继电器属于控制型继电器。 2.按工作原理可分为电磁式继电器 、感应 式继电器、热敏式继电器、机械式继电器、 电动式继电器和电子式继电器等。
2019/2/19 17
沈阳航空职业技术学院
电气控制技术及应用—控制电器
电磁式继电器的主要参数(2)
4.释放电压或释放电流继电器衔铁开始 释放时线圈的电压或电流，用USF或ISF 表示。 5.返回系数释放电压(或电流)与吸合电 压(或电流)的比值，用K表示，K值恒小 于 1。 电压继电器的返回系数 K=USF/UXH 电流继电器的返回系数 K=ISF/IXH
2019/2/19 8
沈阳航空职业技术学院
电气控制技术及应用—控制电器
继电器—电磁式电压继电器
电磁式电压继电器是根据线圈两端 电压大小而接通或断开控制电路的 继电器。这种继电器线圈的导线细、 匝数多、阻抗大，并联在电路中。 电压继电器有过电压、欠电压和零 电压继电器之分。
2019/2/19 9
沈阳航空职业技术学院
沈阳航空职业技术学院
电气控制技术及应用—控制电器
过电流继电器与欠电流继电器
1.过电流继电器：线圈电流高于整 定值时动作的继电器称为过电流继 电器。过电流继电器在电路正常工 作时衔铁不吸合，当电路中的电流 超过整定值时衔铁才吸合(动作) 。 2.欠电流继电器：当线圈电流低于 整定值时动作的继电器称为欠电流 继电器。
1、通电延时型：JS7—1A和JS7—2A; 2、断电延时型：JS7—3A和JS7—4A。
第四节 组合类型及选用
（一）信号组合类型
YX、LXZ、1LXF、2LXF、DX、DXF 、 、 、 、 、
（二）道岔组合类型
DD、SDZ、SDF 、 、
（三）区段组合类型
Q
（四）其他组合类型
DY、F 、
二、继电器组合的选用
（一）进站信号机选用的组合 （二）出站兼调车信号机和发车进路信号 机选用的组合 （三）调车信号机选用的组合 （四）道岔选用的组合 （五）轨道区段选用的组合 （六）方向组合和电源组合的选用
Байду номын сангаас
一、继电器组合类型
采用继电器定型组合的形式设计电路，不仅简化 采用继电器定型组合的形式设计电路， 了设计，加快了设计过程， 了设计，加快了设计过程，而且组合可在工厂预 这就极大地缩短了施工工期。 制，这就极大地缩短了施工工期。 道岔组合、信号组合和区段组合，是6502电气集 道岔组合、信号组合和区段组合， 6502电气集 中的三种基本组合类型。 中的三种基本组合类型。由这三种基本组合类型 又分为10种参与拼贴站场型网路图的定型组合 种参与拼贴站场型网路图的定型组合。 又分为 种参与拼贴站场型网路图的定型组合。 另外还有两种不参与拼贴的定型组合。因此6502 另外还有两种不参与拼贴的定型组合。因此 电气集中的定型组合共有12种 电气集中的定型组合共有 种。
将具有相同控制对象的一些继电器组合在一起， 构成定型电路环节，这些定型电路环节，叫做继 电器组合，简称组合。 6502电气集中的组合，是对应车站信号设备平面 6502 布置图上的道岔、信号机和轨道电路区段设计的。 每个组合包括的继电器数量应相差不多，最多不 超过10个，以使安装在组合架上比较匀称，有规 律，并有效地利用组合架的空间，减少组合架上 的空位。
（一）进站信号机选用的组合
继电器简介演示
继电器在电力系统中的应用
保护电路
在电力系统中，继电器可以作为保护 器件，当电路发生过载、短路等故障 时，自动切断故障电路，保护电力设 备和系统安全。
电力监控
继电器可以与电流表、电压表等电力 仪表配合使用，实现对电力系统的实 时监控。当电力参数超出设定范围时 ，继电器可以触发报警或切断电源。
继电器在通信领域的应用
02
继电器的结构和特点
继电器的主要结构
触点系统
继电器的核心部分，由动触点、 静触点和触点弹簧组成。触点材 料的选用和触点压力的设计对继
电器的性能至关重要。
电磁系统
包括线圈、铁芯和轭铁等部件。当 线圈通电时，产生的电磁力使铁芯 吸合，从而驱动触点系统动作。
返回系统
用于在电磁力消失后，使触点系统 返回到原始位置。返回系统通常采 用弹簧或重力等方式实现。
按作用原理分可以分为电磁继电器、感应继电器、整流式 继电器、电子式继电器、数字式继电器等。
按外形特征可以分为超小型微型继电器、小型微型继电器 。
按保护特征可以分为密封继电器、敞开式继电器。
按触点负载可以分为微功率继电器、弱功率继电器、中功 率继电器、大功率继电器。
按产品用途可以分为通讯继电器、机床继电器、家电用继 电器、汽车继电器、电力保护继电器等。
继电器的工作原理
继电器工作时，电磁铁通电，把衔铁 吸下来使D和E接触，工作电路闭合 。电磁铁断电时失去磁性，弹簧把衔 铁拉起来，切断工作电路。
因此，继电器就是利用电磁铁控制工 作电路通断的开关。 用继电器控制电 路的好处是：用低电压控制高电压； 远距离控制；自动控制。
继电器的分类
继电器的分类方法较多，可以按作用原理、外形特征、保 护特征、触点负载、产品用途等分类。
继电器的构造和工作原理及应用电路
继电器的构造和工作原理及应用电路继电器是一种用电流控制的开关装置。
是各种自动控制电路中必不可少的执行器件。
在这一节中，我们将介绍继电器的构造和工作原理，并用继电器制作延时开关电路。
一、继电器简介（一）继电器的构造和工作原理电磁继电器是一种常见的继电器，其中4098型超小型继电器使用最为广泛。
图3－24是这种继电器的结构示意图图3—24 4098型继电器继电器的工作原理是，当继电器线圈通电后，线圈中的铁芯产生强大的电磁力，吸动衔铁带动簧片，使触点1、2断开，1、3接通。
当线圈断电后，弹簧使簧片复位，使触点1、2接通，1、3断开。
我们只要把需要控制的电路接在触点1、2间（1、2称为常闭触点）或触点1、3间（称为常开触点），就可以利用继电器达到某种控制的目的。
4098型继电器线圈的工作电压有3伏、6伏、９伏、12伏等多种规格。
吸合时线圈中通过的电流约为50毫安左右，触点间允许通过的电流可达1安培（250伏）。
（二）继电器的检测1.可用万用表欧姆档R×100档测量继电器线圈的电阻。
4098（6V）继电器线圈的电阻约为100欧姆左右。
如电阻无限大，说明线圈已断路，若电阻为零，则说明线圈短路，均不可使用。
2．将线圈引脚4、5两端加上直流电压。
逐渐升高电压，当听到“塔”的一声，衔铁吸合时电压值为继电器吸合电压。
此电压值应小于工作电压值。
继电器吸合后，再逐渐降低电压，再听到“咯”的一声释放衔铁时，衔铁复位；一般释放电压应为吸合电压的1／3左右，否则继电器工作将不可靠。
第二项检测，可在老师辅导下去做。
二、延时开关电路的制作延时开关电路如图3—25。
图３—２5 延时开关电路（一）工作原理将电源开关K2闭合，再按下按钮开关K1，这时，晶体二极管V1、V2导通，继电器吸合。
同时电源对电容器C充电。
当K1断开后由于C已被充电，它将通过R 和V1V2放电，从而维持三极管继续导通，继电器仍然吸合。
经过一段时间的放电，C两极间电压下降到一定值时，不足以维持三极管继续导通，继电器才释放。
1-4 继电器组合及组合架说课讲解
以上组合按照站场形状拼贴起来称为站场
型网状电路图，简称网路图。
不参加网路图拼贴的定型组合：F、DY 6502电气集中的定型组合一共有12种。
二、继电器组合的选用
（一）进站信号机选用的组合：LXZ YX 1LXF
双线单方向运行区段 LXZ YX 单线双方向运行区段 LXZ YX 1LXF 若进站内方带调车 加一零散组合。 方向顺着列车前进方向LXZ YX 1LXF
复式交分道岔
（六）方向组合和电源组合
每个咽喉设一个方向组合和一个电源组合。
一个咽喉的DY组合放10个继电器中间包括 JCAJ、JCJ1、JCJ2。全站共用。另一个咽 喉的DY组合放8个继电器包括ZFDJ全站共 用。
三、组合连接图
按照控制台盘用 的定型组合和零散组合连接起来，绘制 出组合连接图。
1架、2架、3架
每架从下向上数
1层、2层、3层
每个组合从左向右数
1个、2个、3个继电器
举例：举例站场下行咽喉组合连接图。
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
在组合连接图中，组合与设备位置一一对 应，不可前后颠倒，（特殊情况要求的
除外）。图中注明设备名称、组合类型 和组合类型图的图号。
四、继电器组合架
每架分11层 1~10层每层放一个组合。（从下向上数） 11层为电源和配线。 组合架上部安装走线架 组合架的编号 从进门处开始从前往后数
1排、2排、3排
每排从左向右数
（二）出站兼调车信号机： LXZ 1LXF或 2LXF
一方向出站兼调车信号机 LXZ 1LXF 二方向出站兼调车信号机 LXZ 2LXF
LXZ在车头方向。
车站信号备课笔记1
车站信号课程介绍车站信号是信号专业的重点课程之一。
学时多，内容多，任务重，共学习二个学期。
为考试课。
每学期平时测验二次，为开卷考试。
期终考试为考教分离。
这门课的特点是电路多学习这门课要求对电路要熟，而且是动态地看电路。
有些关键的电路要求能够默写，要下功夫，课程不难，但很繁，电路很大。
每条网路线的作用、要求、每个接点的设置、作用、原始状态、动作时机与条件、时间问题等等。
要一清二楚，我们不要求死记硬背，但要求理解，要把原理吃透。
这样才能在具体工作过程中，一针见血地指出故障所在，加强分析能力的锻炼。
总之1.对电路要熟2.对书的内容要熟3.要注意关键问题如动作时机及条件。
几点要求：1、上课注意记课堂笔记；2、每人准备二本作业本，每次作业计算平时成绩；3、作业中的各种电路图、图例等必须用尺画，不准用手直接画。
4、课前要预习，课后要复习。
5、提问记平时成绩，主动回答对了记成绩，错了不记成绩。
参考书：《电气集中学习指导》林、笪中国铁道出版社《6502电气集中图册》林、笪《6502电气集中电路》河文卿中国铁道出版社第一章电气集中概述铁路信号是信号、联锁、闭塞、驼峰等信号设备的总称。
车站信号是铁路信号中的重要联锁设备之一。
车站信号的控制对象是道岔、进路、信号机。
将道岔、进路和信号机用电气方法在一起集中控制和监督，并实现他们之间的联锁关系的技术方法和设备称为电气集中。
6502电气集中是目前我国应用最广泛的一种电气集中。
§1-1 电气集中的组成分为室内、室外设备一、室内设备概况控制台——包括有各种表示灯、按钮、电流表。
可集中控制和监督全站的道岔、进路、信号机。
电源屏——不间断地提供电气集中所需的各种电源。
继电器组合及组合架——继电器组成完成逻辑运算的电路，把完成规定功能的继电器按照定型电路环节组合在一起，称为继电器组合，简称组合。
每个组合最多有10个继电器，安放继电器组合的设备叫组合架。
每架可安放10个组合从下向上每层安放一个组合，共放10层。
【图文】PLC中各类继电器详解解析
FX系列PLC软继电器及其编号1.输出继电器Y◆输出继电器是用来将PLC内部信号输出传送给外部负载◆输出继电器线圈是由PLC内部程序驱动，其线圈状态传送给输出单元，再由输出单元对应的硬触点来驱动外部负载◆ FX系列PLC的输出继电器也是八进制编号◆ FX2N编号范围为Y000~Y007、 Y010~Y017丶Y020~Y027丶Y030~Y37 (PLC的输出端除开输出继电器Y外，还包括COM端) ◆与输入继电器一样，基本单元的输出继电器编号是固定的，扩展单元和扩展模块的编号也是按与基本单元最靠近开始，顺序进行编号2.辅助继电器M◆辅助继电器是PLC中数量最多的一种继电器，其作用相当于继电器控制系统中的中间继电器。
◆和输出继电器一样，其线圈由程序指令驱动，每个辅助继电器都有无限多对常开常闭触点，供编程使用。
但是，其触点不能直接驱动外部负载，要通过输出继电器才能实现对外部负载的驱动。
◆ FX系列PLC的辅助继电器有：通用辅助继电器（三种）保持辅助继电器特殊辅助继电器1.通用辅助继电器●通用辅助继电器和输出继电器一样，在PLC电源中断后，其状态将变为OFF。
当电源恢复后，除因程序使其变为 ON外，其它仍保持OFF●编号（十进制）但是可以通过程序编程使之保持为辅助继电器2.保持辅助继电器●保持用辅助继电器在PLC电源中断后，它具有保持断电前的瞬间状态的功能，并在恢复供电后继续断电前的状态3.特殊辅助继电器●特殊辅助继电器是具有某项特定功能的辅助继电器通常可分为两类：触点型和线圈型●触点型特殊辅助继电器的线圈由PLC自动驱动，用户只可以利用其触点。
●线圈型特殊辅助继电器的线圈由用户控制，其线圈得电后，PLC作出特定动作触点形特殊辅助继电器（1）M8000 （M8001） ----运行监视用特殊辅助继电器PLC运行时M8000得电（M8001断电），PLC停止时M8000失电（M8001得电）（2）M8002（M8003）----初始脉冲特殊辅助继电器M8002（M8003）只在PLC开始运行的第一个扫描周期内得电（断电），其余时间均断电（得电）。
继电器组合及组合架的认知
（三）组合架
从进门开始从前往后数为1排，2排，3排……. 每排从左至右数称为1架，2架，3架……. 每架分为11层，从下至上顺序编号为1，2，3…10，0
其中：1～10层装继电器组合，每层安装1个继电器组合，每个继 电器组合包括2个端子板（组合侧面端子）和10个继电器座的 位置。 0层安装各种电源端子和接线端子（零层端子）。组合架与 控制台和按钮盘间连线都要经过零层端子。零层端子板共13块 ，
23－6：指第二排第三架第六层的位置 12
13
14
二、继电器组合及组合架
1
二、继电器组合及组合架 （一）继电器组合类型
每个组合包括的继电器数量≤10个
定型组合－－电路模块－－独立完成逻辑功能的电路环节
定型组合可分为三类： （12种，附录5，P286） 1）信号组合：
列车（4）：LXZ 1LXF 2LXF YX 调车（2）: DXZ DXF 2）道岔组合： （3）
3）SDZ放在岔尖一侧，而SDF放在辙叉一侧的， 不能颠倒
5、道岔区段应选用的组合
每一道岔区段和列车进路上的无岔区段，都要选用一
个Q组合
7
（二）怎样选用继电器组合 5、区段应选用的组合
图2－15
8
（二）怎样选用继电器组合 5、区段应选用的组合
图2－15
道岔换位法
9
图2-6 定型组合联系图举例
10
DX有8张类型图：
D－单置；B－并置；A-差置；J－尽头；
1-向左运行；2－向右运行；
P289 附录7
1/Q和2/Q：
1表示无岔区段用；2表示有岔区段用；
Ⅰ-1/SDZ和 Ⅱ-2/SDZ：
Ⅰ表示撇形道岔；Ⅱ表示捺形道岔；1表示双动道岔 左侧（面向图纸看）道岔用，2表示右侧道岔用。A表示 小号（配线端子1～7），B表示大号（11～17）
继电器总述
继电器总述继电器是一种电子操控器材，它具有操控体系（又称输入回路）和被操控体系（又称输出回路），通常运用于主动操控电路中，它实践上是用较小的电流去操控较大电流的一种主动开关。
故在电路中起着主动调度、安全维护、变换电路等效果。
一、继电器的品种一、继电器（relay）的作业原理和特性当输入量(如电压、电流、温度等)抵达规矩值时，使被操控的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。
具有动作快、作业安稳、运用寿数长、体积小等利益。
广泛运用于电力维护、主动化、运动、遥控、丈量和通讯等设备中。
1、电磁继电器的作业原理和特性电磁式继电器通常由铁芯、线圈、衔铁、触点簧片等构成的。
只需在线圈两头加上必定的电压，线圈中就会流过必定的电流，然后发作电磁效应造车网，衔铁就会在电磁力招引的效果下战胜回来绷簧的拉力吸向铁芯，然后股动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之不见，衔铁就会在绷簧的反效果力回来正本的方位，使动触点与正本的静触点（常闭触点）开释。
这么吸合、开释，然后抵达了在电路中的导通、堵截的意图。
关于继电器的常开、常闭触点，能够这么来差异：继电器线圈未通电时处于断开状况的静触点，称为常开触点；处于接通状况的静触点称为常闭触点。
2、热敏干簧继电器的作业原理和特性热敏干簧继电器是一种运用热敏磁性资料查看和操控温度的新式热敏开关。
它由感温磁环、恒磁环、干簧管、导热设备片、塑料衬底及别的一些附件构成。
热敏干簧继电器不必线圈励磁，而由恒磁环发作的磁力驱动开关动作。
恒磁环能否向干簧管供应磁力是由感温磁环的温控特性决议的。
3、固态继电器（SSR）的作业原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器材，基地选用阻隔器材完结输入输出的电阻隔。
固态继电器按负载电源类型可分为沟通型和直流型。
按开关型式可分为常开型和常闭型。
继电器组合及继电器组合架
继电器组合及继电器组合架什么是继电器组合?继电器组合指将两个或多个继电器连接在一起，在电气控制系统中也就是将网络继电器根据需要串联或并联在一起。
继电器组合和原始的继电器最大的不同在于，继电器组合将多个继电器连接在一起，并且每个继电器的函数不同。
它们都是电气控制系统中的关键部件，广泛应用于制造业，工业控制，电气工程，电力工程和其他工业领域。
继电器组合的种类根据相对制动时间和相对运行时间的关系，有三种不同类型的继电器组合：非时相继电器组合非时相继电器组合通常用于简单电气控制系统中，如制动控制，防爆弹控制等。
此类继电器组合不依赖于时序控制器，但需要在控制电路中添加相应的逻辑控制。
时相继电器组合时相继电器组合是在时序控制器的协助下实现的，需要将继电器按一定顺序连接。
该组合的特点是操作周期比较长，电流、电压和功耗较高，但是在电路设计和操作过程中提供了更高的精度和可靠性。
保护继电器组合保护继电器组合主要用于电气控制系统的保护，其功能是监测和保护电动机、发电机、变压器、线路等。
这种继电器组合主要应用于电气控制系统重要部分。
继电器组合架的功能继电器组合需要有一种合适的物理支撑结构——继电器组合架，以保证其全部组件和连接器得以安全、有序地组装在一起，并提供场地，以便方便地更换、处理或修理。
下面列举了继电器组合架的几个基本功能：提供完全保护继电器组合架需要能够保护继电器组合的电路、线缆和主要部件免受其它设备和环境因素的影响，如尘埃、湿度、震动等。
将继电器组合集成在一个单元中继电器组合架的另一个功能是将继电器组合集成到一个单元中，这样可以降低维护费用，并增加各组件的互操作性。
提供比嵌入组合更大的灵活性通常，使用继电器组合架会有更大的空间，从而提供更大的灵活性，以及更多的配置选项，以满足特定应用程序的要求。
继电器组合架的种类固定式继电器组合架固定式继电器组合架是一种基于继电器组合的固定式单元，通常用于机房或控制室的 PLC 。
