国家交通道路标志杆尺寸标准

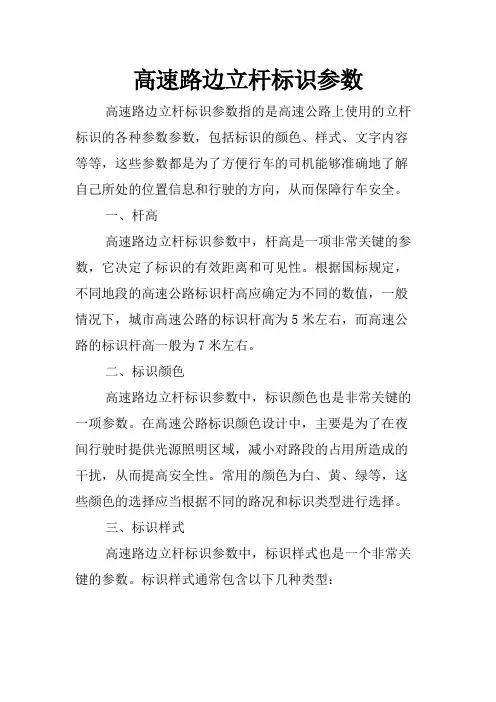

一、标志杆尺寸规范

1. 标志杆高度：根据视距和道路类型，5米高的标志杆在视距不小于200米的情况下适用。基座的直径应大于或等于1米。

2. 标志牌尺寸：标志牌的尺寸应根据视距和道路类型确定。在禁令标志和警告标志的情况下，视距应不小于100米。同时，标志牌的尺寸还应符合人体工程学原理，方便驾驶员阅读。

二、标志杆材质标准

1. 标志杆材料：通常采用无缝钢管作为标志杆的主要材料，其具有高强度、耐腐蚀、抗风能力强等特点。

2. 表面处理：标志杆表面采用热镀锌处理，以提高耐腐蚀性能，确保长期使用效果。

三、标志牌尺寸规定

1. 禁令标志和警告标志的视距应不小于100米，尺寸根据视距和道路类型确定。

2. 指示标志和指路标志的视距应不小于200米，尺寸根据视距和道

路类型确定。

3. 旅游区标志的视距应不小于300米，尺寸根据视距和道路类型确定。

4. 道路施工安全标志的视距应不小于500米，尺寸根据视距和道路类型确定。

四、标志杆设置要求

1. 位置选择：标志杆应设置在道路的右侧或路面上方，方便驾驶员读取信息。同时，应避免影响其他交通设施的正常使用。

2. 方向性：标志杆应具有明显的方向性，以便驾驶员根据需要选择正确的行驶方向。

3. 醒目性：标志杆的颜色和形状应醒目突出，以便驾驶员在远处就能辨认出标志信息。

4. 夜间识别性：在夜间或低能见度条件下，标志杆应具有反光或发光功能，以便驾驶员在远处就能识别出标志信息。

五、标志杆制作工艺

1. 切割：采用专业的切割设备将钢管切割成所需长度和形状。切割完成后，应对切口进行打磨处理，以确保切口平滑无毛刺。

交通标志杆件相应的规格和报价

交通标志杆是交通设施中的必要产品，在马路公路旁边都可以看到它们的身影，对交通安全起着重要的效果。标志杆是就像沙漠中的白杨树，无论遇到再大的风沙，再火辣辣的太阳，在吼叫的狂风，它都耸峙在马路旁边，为大家的交通起着指引。下面雨田交通就来给大家介绍一下交通标志杆件的知识以及报价和规格。

我们平时见到的交通标志杆有很多种样式，常见的有单悬壁式交通标志杆，双悬壁式交通标志杆，双柱式交通标志杆，单柱式交通标志杆等各种立柱，其作用如下：

单立柱I型交通标志杆：一般用于小区等人流量不大的街道道路。

双悬臂F型交通标志杆：一般用于双向车道，车流量大的公路上。

单悬臂L型交通标志杆：一般用于双向三车道的交通道路。

以下是四川雨田交通设施工程有限公司提供的杆件相应规格和报价，供大家参考：

悬臂式杆件：

序号图例

规格型号

单位单价（元）镀锌杆件规格（mm）

适用标牌规格

（mm）

1 立柱：φ165*4*6500

横梁：2-φ89*432500

底座法兰：400*400*16/5

地脚螺栓：4-M24*1200

□1000*2000 套2580

2 立柱：φ180*4*7000

横梁：2-φ89*4*3000

底座法兰：500*500*16/5

地脚螺栓：4-M24*1200

□1200*2400 套3840

3 立柱：φ159*5*7000

横梁：2-φ89*4*3500

底座法兰：500*500*16/5

地脚螺栓：4-M24*1200

□2000*1500 套3880

4 立柱：φ180*5*7800

横梁：2-φ89*4*3500

底座法兰：500*500*16/5

交通标志结构计算书

1 设计资料

1.1 板面数据

1标志板A数据

板面形状：矩形,宽度W=3.3m,高度h=2.2m,净空H=5.5m

标志板材料：LF2-M铝;单位面积重量：8.10kg/m^2

2附着板A数据

板面形状：圆形,直径D=1.2m,净空H=6.0m

标志板材料：LF2-M铝;单位面积重量：8.10kg/m^2

立柱重量：Gp=Lρg=8.20×91.874×9.80=7382.995N

式中：L----立柱的总长度

ρ----立柱单位长度重量

g----重力加速度,取9.80m/s^2

4上部结构总重量计算

由标志上部永久荷载计算系数1.10,则上部结构总重量:

G=KGb+Gh+Gp=1.10×666.075+3096.698+7382.995=12260.345N

3.2 风荷载

1标志板所受风荷载

标志板A：Fwb1=γ0γQ1/2ρCV^2A1=1.0×1.4×0.5×1.2258×1.2×25.547^2×

7.26=4878.826N

附着板A：Fwb2=γ0γQ1/2ρCV^2A2=1.0×1.4×0.5×1.2258×1.2×25.547^2×1.131=760.031N

式中：γ0----结构重要性系数,取1.0

γQ----可变荷载分项系数,取1.4

ρ----空气密度,一般取1.2258NS^2m^-4

C----标志板的风力系数,取值1.20

V----风速,此处风速为25.547m/s^2

g----重力加速度,取9.80m/s^2

2横梁所迎风面所受风荷载:

水平荷载：Fwbh=Fwb/n=4878.826/2=2439.413N

逆反射交通标志设计参数

一、交通标志版面设计参数

1）板面面积≥1.5m2的标志板，采用3mm厚3004铝合金板制作，

2）板面面积＜1.5m2 的标志板，采用2毫米厚的3004铝合金板制作，

3）标志板边缘均采用卷边加固，滑动槽铝用铆钉铆固在标志板上，铆钉头应打磨平滑。

4）标志反光膜采用Ⅳ类反光膜。反光膜应符合《道路交通标志反光膜》（GB/T18833-2012）规定的相关技术要求。

二、交通标志杆件设计参数

1）所有钢构件均应先加工制作，后热浸镀锌，严格镀锌后加工；

2）主要钢构件（如立柱、横梁、法兰盘等）镀锌量为600g/m2，镀层厚度≥78μm。热浸镀锌所用的锌应为《锌锭》（GB470）中所规定的Zn99.995或Zn99.99；

八角标志杆参数及价格

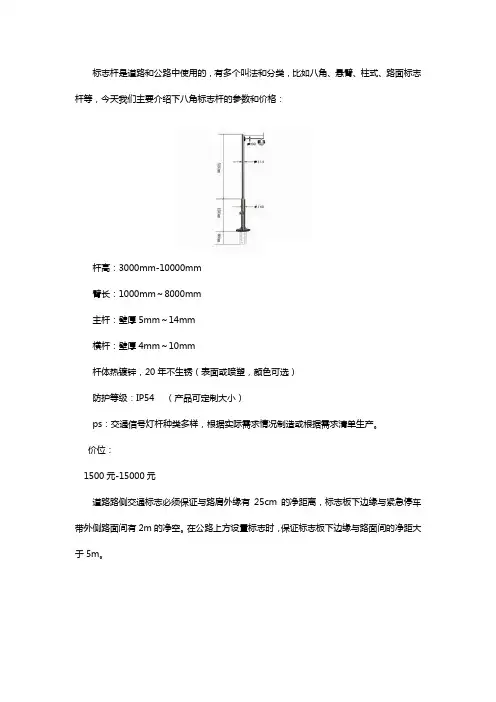

标志杆是道路和公路中使用的，有多个叫法和分类，比如八角、悬臂、柱式、路面标志杆等，今天我们主要介绍下八角标志杆的参数和价格：

杆高：3000mm-10000mm

臂长：1000mm～8000mm

主杆：壁厚5mm～14mm

横杆：壁厚4mm～10mm

杆体热镀锌，20年不生锈（表面或喷塑，颜色可选）

防护等级：IP54 （产品可定制大小）

ps：交通信号灯杆种类多样，根据实际需求情况制造或根据需求清单生产。

价位：

1500元-15000元

道路路侧交通标志必须保证与路肩外缘有25cm的净距离，标志板下边缘与紧急停车带外侧路面间有2m的净空。在公路上方设置标志时，保证标志板下边缘与路面间的净距大于5m。

交通标牌制作规格

导视牌参考价

亚克力成本价

不锈钢材料市场成本价

高速公路大型F杆反光交通标识牌双立柱反光标志牌详细内容高速公路大型F杆反光交通标识牌/双立柱反光标志牌详细内容

【标志杆常规配置】

①立柱219x7500x8.0mm 横梁：2-114/113x3500x6.0mm 法兰：600x600x20mm

②立柱273x7500x8.0mm 横梁：2-133x3500x6.0mm 法兰：600x600x20mm

③立柱325x7500x8.0mm 横梁：4-159x3500x6.0mm 法兰：700x700x20mm

【标志板常用规格】

①、3000x1500mm ②、3000x2000mm ③、4000x2000mm

采用铝板：3.0mm、2.5mm、2.0mm、1.8mm、1.5mm等；

采用反光膜：3M钻石级（一级）、3M超强级（二级）、国产超强级/高强级（三级）、3M工程级(*) 【基础笼常规配置】

①、219杆配：长500x宽500x高1000mm

②、273杆配：长600x宽600x高1500mm

③、325杆配：长700x宽700x高1500mm

【材料说明】

钢管：Q235 铝板：纯铝1060 钢板：热扎板Q235 钢筋：圆钢

【立柱特点】

交通标志杆精心焊接，达到设计的光洁度，垂直度，无扭曲，无气孔，清除焊渣、油污，通过热浸镀锌防腐处理符合国标要求，经检验合格。

F杆大型交通反光标志牌是高速公路、国道、省道、城市道路等非常常见的道路交通反光标志牌，其常用来指示道路、指示路名、指示分道信息等等。

F牌一般分为反光标志牌板面、钢结构立柱、地笼和混凝土三部分。

交通标志杆常规配置

交通标志杆柱式一般有单柱式交通标志杆、多柱式交通标杆柱式标志之内边缘不应侵入道路建筑限界，一般距车行道或人行道的外侧边缘或土路肩不小于25cm。

交通标志板下缘距路面的高度分为，高速公路不低于5500mm，国道、省道不低于5000mm。设置在小型车比例较大的城市道路时，下缘距地面的高度可根据实际情况见效，但不宜小于120cm。

交通标志杆常规配置：

①、立柱219x7500x8.0mm横梁：2-89x4500x6.0mm底座法兰：500x500x16mm

②、立柱273x7500x8.0mm横梁：2-133x4500x6.0mm底座法兰：600x600x20mm

③、立柱325x7500x8.0mm横梁：2-159x4500x6.0mm底座法兰：

700x700x24mm

道路指示标志牌铝板常用规格：一般为2.0mm或3.0mm为多。

①、3000x1500mm②、3000x2000mm③、4000x2000mm④、4000x2200mm⑤、4000x2400mm

采用铝板：3.0mm、2.5mm、2.0mm、1.8mm、1.5mm等；

采用反光膜：3M钻石级（V类）、3M超强级（IV类）、国产超强级/高强（III类）、3M工程级（I类）；

基础笼常规配置：以下仅供参考具体还得以实际情况为准！

①、219杆配：长500x宽500x高1000mm

②、273杆配：长600x宽600x高1500mm

③、325杆配：长700x宽700x高1500mm

交通标志杆原材料说明：

钢管：Q235、Q345、16Mn、合金钢等，长度在1.5M——12M之间，厚度在4.0-20mm之间。

交通道路标志杆部分规格参数

交通标志杆也称为道路标志杆，公路标志杆，公路两旁用于指示交通路线的立柱。由于使用它的地方比较的多，所以厂家在生产销售的时候也如会有比较多的型号和参考，那具体是什么呢？

根据交通标志杆的分类分为单立杆，双立杆，悬臂式F杆，龙门架标志杆等。

根据用途多的我们这里主要来说明一下F杆的悬臂式标志杆，其中型号有180、219、273、325、351、377等型号。

F杆的高度为180的一般为6.3米高，219、273一般为7.5-8米高，325、351、377一般为8-11米高，高度视牌面大小而定。其具体的参数如下：

1、杆体材质均采用Q235或者Q345号钢，八角杆，杆件经自动缩口埋弧焊合缝焊接，焊缝均为满焊，平整光滑无气孔。螺栓、紧固件等均采用镀锌或不锈钢材质，等级采用4.8级或8.8级。

杆件配置：主杆6.5~11m，臂厚：8~20mm；横杆5~18m，臂厚：6~15mm；法兰尺寸按国标及行业标准制定，杆件抗风等级12级，抗震等级6级。

3、杆体热镀锌，20年不生锈（表面或喷塑，颜色可选）

4、常用杆体直径为：φ114mm、φ121mm、φ140mm、φ156mm、φ

168mm、φ180mm、φ219mm等。

5、使用寿命：20年。

6、环境温度：-40℃~+80℃。

7、防护等级：IP55。

以上就是郑州市瑞达交通设施有限公司分享的全部内容，希望对大家有所帮助。本公司主要产品有：八棱杆信号灯系列、八棱杆电子杆系列、八棱监控杆系列、圆锥杆系列、路灯系列、高杆灯系列、庭院灯系列、草坪灯系列、景观灯系列、灯具系列、广场、车站、码头、庭院等各种交通方面的灯具。

交通施工标志技术要求

交通标志技术要求

一标志材料

1、反光材料

1标志底膜反光材料须采用公路交通标志反光膜GB/T18833-2002中二级反光膜规定的棱镜型、无方向性的反光膜；标志文字及图案反光材料须采用公路交通标志反光膜GB/T18833-2002中一级反光膜规定的棱镜型、无方向性的反光膜；并须出具反光膜生产商质量担保书;

（2）反光膜的逆反射系数值不应低于相应级别的规定;

见附表：

附表一：

一级反光膜

二级反光膜

（3）标志的形状、文字、图案、制作应符合GB5768—2009,GB51038-2015的规定;

4标志的反光膜级别为超强级,使用寿命不少于10年80%亮度保留值;

5反光膜应尽可能减少拼接,当标志的长度、宽度或直径小于反光膜产品最大宽度时,不应有拼接缝;

6当粘贴反光膜不可避免出现接缝时,应使用反光膜产品的最大宽度进行拼接,接缝以搭接为主,重叠部分不少于5mm但距标志板边缘5cm以内,不得拼接;

二标志底板

1、标志底板采用L2Y2铝板整板,不得拼接,标志均应折边起鼓;

2、标志板的形状、尺寸、制作应符合GB5768—2009,GB51038-2015的规定及有关设计的要求,外形尺寸偏差小于3mm,邻边夹角偏差小于;

3、标志板面应平整、表面无明显皱纹、凹痕或变形;2m2 以内标志铝板厚度应为,2m2 以上标志铝板厚度应为3mm以上,底板每平方米范围内平整度公差不应大于;

4、标志板不允许存在以下缺陷：

1裂纹;

2明显的划痕、损伤和颜色不均匀;

3逆反射性能不均匀;

三滑动槽

1、滑动槽采用铝合金铆钉连接,板面上的铆钉头应打磨平滑,底板背面应保持底板原色;

标识标牌技术参数

在现代社会中，标识标牌扮演着重要的角色。无论是在道路交通中

的交通标志，还是在商业广告中的标识牌，它们都起到了引导和宣传

的作用。而这些标识标牌的技术参数则决定了它们的可靠性和有效性。本文将探讨标识标牌技术参数的重要性以及一些常见的参数。

首先，标识标牌的可见性是其最基本的要求之一。无论是在白天还

是在夜晚，标识标牌都需要能够清晰可见。这就要求标牌的反射率要

达到一定的标准。常见的反射率参数有光反射系数和光透过系数。光

反射系数是指标牌表面反射光线的能力，而光透过系数则是指标牌透

过光线的能力。这两个参数的合理设置可以保证标识标牌在各种光照

条件下都能够被人们清晰地辨认。

其次，标识标牌的耐候性也是一个重要的技术参数。标识标牌通常

需要长时间地暴露在室外环境中，因此需要具备一定的耐候性能。耐

候性参数包括耐紫外线性能、耐高温性能和耐腐蚀性能等。耐紫外线

性能是指标牌在长时间暴露在阳光下不会发生颜色褪变或表面龟裂的

能力。耐高温性能是指标牌在高温环境下不会变形或损坏的能力。耐

腐蚀性能是指标牌在酸碱等腐蚀性物质的侵蚀下不会发生腐蚀或损坏

的能力。这些参数的合理设置可以保证标识标牌的使用寿命和可靠性。

此外，标识标牌的反光性能也是一个重要的技术参数。反光性能是

指标牌在夜晚或低光照条件下能够反射光线的能力。常见的反光性能

参数有反光度和反光角度。反光度是指标牌表面反射光线的亮度，而

反光角度则是指标牌能够反射光线的范围。这些参数的合理设置可以

保证标识标牌在夜间或低光照条件下能够被人们清晰地辨认，提高道

路交通的安全性。

热镀锌标志杆规格

热镀锌标志杆是一种常用于交通、建筑、园林等领域的标志杆，其规格包括以下几个方面：

1. 长度：热镀锌标志杆的长度一般为2米、3米、4米、5米等，也可根据实际需求进行定制。

2. 直径：标准直径为50mm、60mm、80mm、100mm等，也可根据实际需求进行定制。

3. 壁厚：热镀锌标志杆的壁厚一般为2.5mm、3mm、3.5mm等，也可根据实际需求进行定制。

4. 材质：一般采用Q235碳素结构钢材制作，表面经过热镀锌处理，具有防腐蚀、耐磨、耐酸碱等特点。

5. 颜色：标准颜色为银灰色，也可根据客户需求进行定制。

总之，热镀锌标志杆的规格要根据实际需求进行选择，以保证其质量和使用效果。

- 1 -

15米8棱杆参数

摘要：

1.八棱杆的概念与特点

2.15米八棱杆的尺寸与结构

3.15米八棱杆的应用场景

4.选购与使用15米八棱杆的注意事项

正文：

八棱杆，一种具有八个棱面的交通标志杆，广泛应用于道路交通、城市绿化、公共设施等领域。其独特的设计和优越的性能使得八棱杆在众多同类产品中脱颖而出。下面我们将以15米八棱杆为例，详细介绍其参数、结构与应用场景。

一、15米八棱杆的尺寸与结构

15米八棱杆，顾名思义，高15米，底部直径约为20-30厘米，顶部直径略小。杆身采用优质无缝钢管制造，壁厚根据不同要求选用。八棱杆的八个棱面分别为：底部四个棱面呈90度，用以支撑杆身；顶部四个棱面呈135度，使杆身更加稳定。

二、15米八棱杆的应用场景

15米八棱杆凭借其高度和稳定性，常用于以下场景：

1.道路交通：作为交通标志杆，指示道路方向、速度限制等信息。

2.城市绿化：用于公园、绿地等公共场所，作为景观装饰和指引牌。

3.公共设施：如停车场、学校、医院等场所，用于引导车辆和行人。

三、选购与使用15米八棱杆的注意事项

1.选购时，要关注杆身的材质、壁厚、表面处理等参数，确保产品质量。

2.安装时，要根据实地情况选择合适的位置，确保八棱杆的稳定性。

3.使用过程中，应注意定期检查八棱杆的状况，如发现损坏或倾斜等情况，要及时修复或更换。

总之，15米八棱杆作为一种优质的道路交通设施，具有高度、稳定性和美观性等优点。

道路交通标志杆

交通标志杆也称为路标杆。用于指示道路两侧的交通路线。交通标志杆由钢管制成，表面热镀锌。

产品分类

路标分类

通常，有单列和多列交通标志杆。

立柱标志的内边缘不得侵入道路施工间隙，且通常应距行车道，人行道或土肩的外边缘不小于25cm。

从交通标志牌的下边缘到路面的高度分为：高速公路的高度不小于5500mm，国道和省道的高度不小于5000mm。当设置在小型车辆较多的城市道路上时，根据实际情况，下边缘到地面的高度可以有效，但不应小于120cm。

当设置在有行人和非机动车的路边时，设置高度应大于180cm。

单柱交通标志杆

单列交通标志杆是安装在立柱上的指示牌，适用于中小型警察

注意，禁止，定向标志和小型定向标志。

多列交通标志杆

多列交通标志杆是安装在两列或更多列上的指示牌，适用于矩形指示或方向指示。

臂式交通标志杆

悬臂式交通标志杆-F型交通标志杆，T型交通标志杆

悬臂交通标志杆是安装在悬臂上的指示牌。标志的下边缘距地面的高度应大于道路的净空高度。

悬臂交通标志杆适用于以下情况：

1.色谱柱安装困难；

2.道路宽阔，交通量大，外车道上的大型车辆遮挡了内车道上的小型车辆；

3.视线或视线受到限制；

4.对景观有要求。

龙门式交通标志杆-交通龙门

门型交通标志杆是安装在门框上的标志，标志的下边缘距地面的高度应大于道路的净空高度。

门户类型的交通标志杆适用于以下情况：

1.多车道（多于三车道）需要分别标明每条车道的方向；

2.车流量大，外车道的大型车辆挡住了内车道的小型车辆的视线；

3.交通停留在交汇，分叉和河流以较高的运行速度发生的部分，例如：立交处应建立在近距离处，标牌应更近地设置，立交处在高速公路和高速公路相交等；

交通标志牌和标志杆和安装工程采购要求

交通标志牌和标志杆及安装工程采购要求

一、交通标志的采购要求

(一)供应商资质条件：

供应商除符合《中华人民共和国政府采购法》中规定的相关条件外，参与招标的供应商还应具备以下相关资质：

1、供应商必须持有有效的工商营业执照和税务登记证书。

2、必须是专业生产厂家。

3、供应商生产的交通标志需持有经公安部或交通部质量认证单位的检测合格的报告单。

(二)材质和设计要求：

1、标志牌底板应选用铝合金板材料制作。铝合金板材料应附有生产厂家的检测合格的报告，各项指标应符合或高于相应国标中规定的要求。

2、标志牌材质采用厚度S=2mm的铝合金板材料。

3、制作标志工艺要求：标志牌背面的边缘固定有3cm的角形铝合金, 标志牌后面垂直方向（用于带有横支臂的标志杆上）设计4条铸铝槽(具体做法用户指导)，以便于标志牌在有横支臂的标志杆上安装，并附带安装所用卡具和螺丝及螺帽(螺帽为双备帽)；卡具适用管径为φ89cm,要求卡具和螺丝及螺帽热镀锌处理。

(三)采购标志规格、数量及种类要求：

1、规格：150c m(高)×300cm(宽)。

2、总数量：64 块。

3、种类及数量：

采购完成后提供详细清单。

(四)其它要求：

1、生产加工工期，中标后于2006年5月1日开工，20日内交货，供应商负责免费将交通标志牌完好地送到大庆市公安局交通警察支队。如不能按期完工，将扣除已完工部分工程款的20%。

2、交通标志的反光膜要求采用美国3M工程级的，膜面保持7年不变色，且不开边，不脱落。标志牌、卡具和螺丝及螺帽整体使用寿命不少于7年。

3、标志牌版面内容要求双层复膜。

热镀锌标志杆参数及工艺

标志杆的广泛应用，广泛用于高速公路，城市公路及各种道路，用于安装交通指示牌，摄像头，LED屏幕，情报屏、诱导屏、信息屏，目前关于标志杆的材质也有多种，热镀锌标志杆就是我们常见的一种，目前关于该类标志杆的参数大致如下：

【标志杆常规配置】

①、立柱219x7500x8.0mm横梁：2-89x4500x6.0mm 底座法兰：500x500x16mm

②、立柱273x7500x8.0mm横梁：2-133x4500x6.0mm 底座法兰：600x600x20mm

③、立柱325x7500x8.0mm横梁：2-159x4500x6.0mm 底座法兰：700x700x24mm

杆高：6000mm—8000mm

臂长：3000mm—15000mm

立杆壁厚：4mm—10mm

横杆壁厚：4mm—8mm

接下来再给大家说下关于热镀锌标志杆的制作工艺：

1、焊接工艺

整个杆体应无任何一处开裂、漏焊、连续气孔、咬边等，焊缝光滑平整，江西交通标志杆，无凸凹起伏，无任何焊接缺陷，须提供焊接探伤报告。

2、电器门

a. 电器门采用等离子切割。

b. 电器门与灯体浑然一体，开门处不焊接凸台，结构强度高。

c.具备合理的操作空间，门内具有电器安装附件。

d.门与杆之间间隙应不超过1毫米，具备良好的防水性能。

e.有专门紧固系统，具备良好的防盗性能，其固定螺栓采用非通用专制工具开启。

f. 电器门应有高互换性，门内有合理的操作空间，提供3％的电器门配件

g.在灯杆工作门内左下方可见处牢固地焊接一只M8×30螺栓与灯杆一起进行热镀锌处理，用于连接电缆PE线。
