公路工程竣工图范例
竣工图目录
序号
图表名称
第一册
路线竣工图表
1 工程数量汇总表
2 路线平面竣工图
3 路线纵断面竣工图
4 直线曲线及转角表
5 纵坡及竖曲线表
6 超高方式竣工图
7 水准点一览表
8 标准横断面配套竣工图
9 路基设计表
10 总里程及断链桩号表
第二册
路基工程竣工图表
11 路基横断面竣工图
12 路基每公里土石方数量及运距表
13 路基每公里土石方数量表
14 土石方工程数量附表
15 路基公里土石方数量表
16 软土路基换填工程数量表一
竣工图目录
页数
51 51 50 12 1 3 3 89 1
备注
序号
图表名称
17 软土路基换填工程数量表二
18 清理坍方工程数量表
第三册
防护工程竣工图表
19 护肩墙竣工图
20 上挡Байду номын сангаас护面）墙带边沟一般竣工图
21 护肩墙工程数量表
22 挡土墙工程数量表
上挡（护面）墙工程数量表
147 3 3 1 94 5
第1页共1页
页数
备注
5
2
1 1 3 2 3
扣路槽每公里数量统计表 平曲线上路面加宽表 路缘石工程数量统计表 挖除街道旧混凝土路面工程数量统计表 水沟断面设计图 水沟工程数量统计表
护肩墙工程数量统计表
上挡(护面)墙工程数量表 上挡(护面)墙带边沟一般设计图 挡土墙工程数量汇总表(下挡墙) 挡土墙设计图
竣工图标准格式
公路工程竣工图表编制4.1 竣工图表绘制基本要求4.1.1 竣工图绘制的基本原则4.1.1.1竣工图应真实全面反映竣工实物工程情况。
4.1.1.2竣工图表中的“说明”要针对施工图“附注”的内容作针对性说明，对有变更的工程，在图表中说明变更事由及变更令号。
4.1.1.3竣工图中隐蔽工程的高程，各部尺寸和地质情况，必须标注清楚。
4.1.1.4竣工图的图面要求布置合理、完整、清晰、各项数据真实准确。
4.1.1.5竣工图必须全部重新绘制（除房建工程外）。
4.1.1.6除竣工说明外，图纸及竣工表格均加图框。
4.1.2 竣工图图幅和图框4.1.2.1竣工图均按A3图幅成图，即图纸长420mm，宽297mm。
4.1.2.2竣工图图框按标准竣工图框（图4-1-1）的要求绘制。
图4-1-1 竣工图图框示例注：本图尺寸均为mm。
竣工图图框内 1—13的内容填写说明：1．打印内容：“云南XX高速公路XX第XX合同”；由项目名称和合同段名称两部份的简称构成，具体简称由各项目业主统一规定。
2．打印内容：“中标的法人单位全称”。
若工程施工过程中，中标法人单位名称发生更换，以工程交工时中标单位名称一致。
3．打印内容：“竣工图的具体图名”；原则上与设计图的图名对应，将“XX 设计图”更改为“XX竣工图”。
4．打印内容：“绘图”；5．填写：“绘图人签名”；检查合格后，由施工单位绘制竣工图的相关人员签署，必须用不褪色的碳素黑墨水签署。
6．打印内容：“复核”；7．填写：“复核人签名”；复查合格后，由承包单位技术负责人签署，必须用不褪色的碳素黑墨水签署。
8．打印内容：“监理”；9．填写“专监或驻地监理签名”；审查合格后，由监理单位专业监理工程师或驻地监理工程师签署，必须用不褪色的碳素黑墨水签署。
10．打印内容：“图号”；11．打印内容：“竣工图图号”；按本章第三节竣工图图号编列的要求，统一编制后，规范打印。
12．打印内容：“日期”；13．打印内容：“编制日期”；工程交工验收后绘制竣工图审核合格后正式出图月份时间。
竣工图总说明【范本模板】
省道303线映秀至卧龙公路恢复重建工程ＹW3合同段竣工图文件编制说明一、工程概况省道303线映秀至卧龙公路是九环线映秀至日隆旅游公路的重要组成部分，是四川九寨黄龙、大草原、四姑娘山构成的“黄金旅游环线”的重要路段,是通往卧龙大熊猫自然保护区及“东方圣山”四姑娘山的唯一道路,是省道Ｓ303线的一段,也是川西北小金、丹巴等县与省会成都最便捷的通道.本项目起于阿坝州汶川县映秀镇,经耿达，止于卧龙，向西延伸穿越巴朗山,可至四姑娘山和千碉之国丹巴.YW３合同段起于K12＋4５0,止于K18+000．全长5。
55公里,其中路基工程4。
07５公里，紫荆隧道工程１。
４７5公里.二、编制依据(1）省道３03线映秀至卧龙公路恢复重建工程YＷ3合同段施工设计图（2)工程变更(3)隐蔽工程验收记录，以及材料代换等签证记录（４)施工检查测量及竣工测量资料三、主要工程施工方法、进度及措施对起控制作用的的关键工程隧道、高路堤、挡土墙、防护工程等，以机械创造多个作业面同时展开施工，确保全段按时完工,及时发挥效益。
各分项工程严格遵循从准备工作→认可施工报告→实施→检测合格→转入下道工序的原则。
做好各分项工程和各工序施工间,特别是路基与环保工程施工之间的衔接、协调与配合，使之有条不紊。
（１）路基土石方工程路基土石方工程以机械为主辅以人工施工，挖方路段布置多个作业点以推土机、挖掘机作业,配以装载机和自卸翻斗车运至填方段填路堤或弃于废土场。
填方路段以装载机械或推土机伴以平地机找平，碾压密实，施工中根据具体情况,随时调节各种机械的配套,避免发生窝工现象。
高填路堤、斜坡路堤施工严格按施工技术规范要求执行，分层填筑、分层压实,施工过程中加强施工管理、严格工序控制,以确保施工质量；雨季施工和冬季施工时加强施工措施,分别按雨季和冬季施工要求施工，以加快工程进度，确保工程按时优质完成。
岩质边坡的开挖采用光面爆破技术，半山洞及危岩的清除采用人工方法，避免爆破对岩体过大的扰动,造成新的地质病害；对坡面危岩首先采取人工等方法进行清除,以保证后期下方作业面的施工安全和运营安全。
竣工图标准格式
公路工程竣工图表编制4.1 竣工图表绘制基本要求4.1.1 竣工图绘制的基本原则4.1.1.1竣工图应真实全面反映竣工实物工程情况。
4.1.1.2竣工图表中的“说明”要针对施工图“附注”的内容作针对性说明，对有变更的工程，在图表中说明变更事由及变更令号。
4.1.1.3竣工图中隐蔽工程的高程，各部尺寸和地质情况，必须标注清楚。
4.1.1.4竣工图的图面要求布置合理、完整、清晰、各项数据真实准确。
4.1.1.5竣工图必须全部重新绘制（除房建工程外）。
4.1.1.6除竣工说明外，图纸及竣工表格均加图框。
4.1.2 竣工图图幅和图框4.1.2.1竣工图均按A3图幅成图，即图纸长420mm，宽297mm。
4.1.2.2竣工图图框按标准竣工图框（图4-1-1）的要求绘制。
图4-1-1 竣工图图框示例注：本图尺寸均为mm。
竣工图图框内 1—13的内容填写说明：1．打印内容：“云南XX高速公路XX第XX合同”；由项目名称和合同段名称两部份的简称构成，具体简称由各项目业主统一规定。
2．打印内容：“中标的法人单位全称”。
若工程施工过程中，中标法人单位名称发生更换，以工程交工时中标单位名称一致。
3．打印内容：“竣工图的具体图名”；原则上与设计图的图名对应，将“XX 设计图”更改为“XX竣工图”。
4．打印内容：“绘图”；5．填写：“绘图人签名”；检查合格后，由施工单位绘制竣工图的相关人员签署，必须用不褪色的碳素黑墨水签署。
6．打印内容：“复核”；7．填写：“复核人签名”；复查合格后，由承包单位技术负责人签署，必须用不褪色的碳素黑墨水签署。
8．打印内容：“监理”；9．填写“专监或驻地监理签名”；审查合格后，由监理单位专业监理工程师或驻地监理工程师签署，必须用不褪色的碳素黑墨水签署。
10．打印内容：“图号”；11．打印内容：“竣工图图号”；按本章第三节竣工图图号编列的要求，统一编制后，规范打印。
12．打印内容：“日期”；13．打印内容：“编制日期”；工程交工验收后绘制竣工图审核合格后正式出图月份时间。
公路工程竣工图说明
2.4《公路工程桥涵施工技术规范》JTJ 004-2000;
3、工程概况：
xx市xx位于xx市xx至xx公路K1+319.0处，桥梁全长16.4米，其中桥面板为8.2米，搭接长度4.1米，军台岭方向搭接长度取消。桥梁上部跨径1-6.0米，矢跨比为1/5的石拱桥，下部为浆砌块石重力式U型扩大基础，采用现浇钢筋混凝土面板，总厚40㎝，桥面总宽8米，其中行车道6.0米，两侧各1.0米宽水泥混凝土人行道。并在距两侧人行道边缘各0.2m处设置0.9米高的无缝钢管栏杆。
。
3.1、上部结构
1、混凝土：现浇连续板采用40cm厚水泥混凝土。
2、钢筋；采用HRB335钢筋。
3、钢板：采用A3钢。
3.2、下部结构
xx市xx工程下部Байду номын сангаас构维持原桥。
4、变更工程：
4.1、xx市王xx工程，按设计图纸对原桥旧路面进行挖除后，旧桥的两边一字墙出现了变形及破损，加上军台岭方向福利厂的挡墙出现塌陷，经监理、业主共同对施工现场进行了查看，并进行了实地堪测，决定对原石拱桥两边的一字墙进行修复，军台岭方向桥面搭接取消。
xx市xx工程
竣工图总说明
1、施工依据：
1.1xx市xx工程施工图设计。
1.2施工图设计变更、洽商；
1.3xx市交通局、xx区交通局、建设单位意见；
2、施工中采用的规范及质量检验评定标准：
2.1《公路工程技术标准》JTBB01-2003；
2.2《公路工程质量检验评定标准》JTGF80/1-2004；

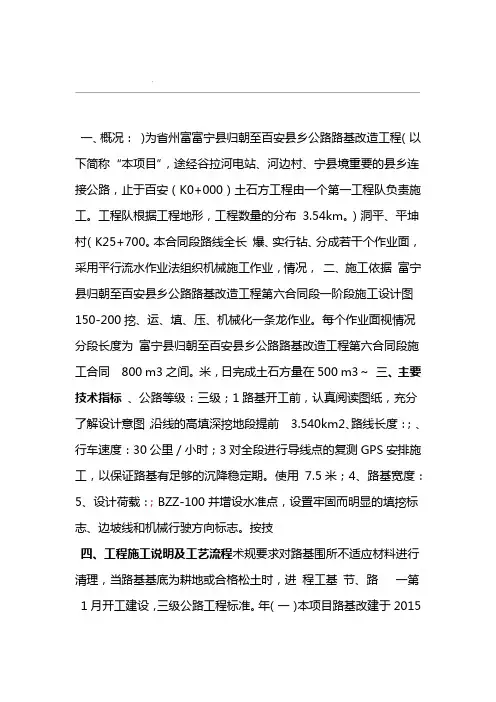

公路工程竣工图总说明
.一、概况：）为省州富富宁县归朝至百安县乡公路路基改造工程（以下简称“本项目”，途经谷拉河电站、河边村、宁县境重要的县乡连接公路，止于百安（K0+000）土石方工程由一个第一工程队负责施工。
工程队根据工程地形，工程数量的分布3.54km。
）洞平、平坤村（K25+700。
本合同段路线全长爆、实行钻、分成若干个作业面，采用平行流水作业法组织机械施工作业，情况，二、施工依据富宁县归朝至百安县乡公路路基改造工程第六合同段一阶段施工设计图150-200挖、运、填、压、机械化一条龙作业。
每个作业面视情况分段长度为富宁县归朝至百安县乡公路路基改造工程第六合同段施工合同800 m3之间。
米，日完成土石方量在500 m3～三、主要技术指标、公路等级：三级；1路基开工前，认真阅读图纸，充分了解设计意图，沿线的高填深挖地段提前 3.540km2、路线长度：；、行车速度：30公里／小时；3对全段进行导线点的复测GPS安排施工，以保证路基有足够的沉降稳定期。
使用7.5米；4、路基宽度：5、设计荷载：；BZZ-100并增设水准点，设置牢固而明显的填挖标志、边坡线和机械行驶方向标志。
按技四、工程施工说明及工艺流程术规要求对路基围所不适应材料进行清理，当路基基底为耕地或合格松土时，进程工基节、路一第1月开工建设，三级公路工程标准。
年（一）本项目路基改建于2015厘米，待含水量适时整平压时。
当在稳定斜坡上填筑路堤，地面一步翻松30-50（二）主线沿线路基坍塌，下边坡受流水冲刷路段增设下挡墙，下挡墙均设时，将原地面挖成台阶，台1:5横坡为1:10-1:5时，清除草皮风化层，横坡大于。
上边坡破碎坍塌路段设置护面墙。
置为路肩墙（肩外墙）（三）主线沿线不良地质主要为路基强度不够，设计采用片石换填处理。
向倾斜的倒坡。
基底处理经监理工程师检查合格2-4%1阶宽度不小于米，并设（四）施工工艺及方法：后进行填筑施工。
路基土石方工程施工，严按有关设计、技术规的规定进行。
公路工程竣工图总说明
竣工图总说明一、概述1、S307线泸盐路少鹅桥至屏山段公路路面大修整治工程，是连接宜宾县和屏山县两县的唯一通道。
其中由我段承建的A标段，少鹅桥至江坳口三号桥起于K162+293，止于K163+579，路线长1.286KM、江坳口三号桥至玉龙段起于K163+590，止于K172+100,路线长8.51KM、麻柳湾至大乘段起于K187+858,止于K195+282路线长7.424KM该公路原修建于2005年，从路面改建后至今该路段仅进行过局部挖补，未进行过全面加铺整治工作，根据现场调查统计，全线断板率仅为2.12%，路面运行状况良好。
为达到2010年全国国省干线公路养护检查相关要求，满足向家坝水电站建设工程、屏山新县城建设以及沿线地方经济发展对道路交通的需要，提高道路通行能力和使用品质。
通过公开竞标，宜宾市公路养护管理总段宜宾分段中标，中标后对该A标段大修工程进行组织施工。
二、水文气象该工程坐落于宜宾市属于中亚热带湿润气候区，季风性气候，受大陆气团和海洋季风交替影响，干、湿季节明显，四季较分明。
由于地形高差悬殊，气温垂直梯度大于水平梯度。
常年平均气温18℃，极端最高气温为39.3℃；极端最低气温为-1.0℃。
区内降雨量充沛，多年平均雨量为908.1mm，最大年降雨量1478.5mm，最小年降雨量726.6mm。
一年内无霜期长达340～360天；多年平均相对湿度82%，秋季最高达86%；多年平均水面蒸发量1140.4mm；年日照小时约1140.5小时；历年实测定时最大风速15m/s，风压0.35KN/㎡，主导风向西北风。
工程沿线为浅丘，地表水于低洼处汇集，浸泡路基。
地下水主要为第四系松散沉积物中的孔隙水和基岩裂隙水，受大气降水补给。
三、路线1、采用主要技术经济指标：技术标准：山岭重丘二级公路，设计行车速度40km/h，设计荷载汽车-20级，挂车-100，路基宽度以分别为7.5m、8.5m及9m三种。
2、路线平、纵现行设计：本项目为路面大修工程，路线线性不作任何调整，因此路段中弯道超高及圆曲线均同原有道路。
公路竣工图说明
竣工图说明一、工程项目地理位置路线起点位于下长山梁经上木塔寺、泉水地村至七家地村，总里程11.18339Km。
该公路的修建完善了大有乡境内的公路网结构，实现了交通便捷，促进工农业经济发展，拉动区域经济增长，具有积极重大的意义。
二、修建原则施工时保护草场、节约用地和注重环保的要求考虑进行施工。
根据地形、地物条件，对工程地质、水文筑路材料生态环境等基础上，结合当地气候特征制定出了施工方案与措施。
三、地形地貌、气候本工程位于吉木萨尔县大有乡境内西南方，吉木萨尔县位于天山山脉东段北。
东与奇台为邻南与乌鲁木齐、阜康为界。
距离乌鲁木齐171公里，距昌吉209公里。
吉木萨尔县属于温带大陆干旱一半干旱气候。
具有冬季寒冷，夏季酷热少雨，日照充足，昼夜温差大等特点。
四、沿线筑路材料、水电等与公路建设的关系施工用水为当地沿线水源，路面、桥涵所用砂石料在吉木萨尔县，路基、路面用砂石料在小龙口起点处。
沥青为克拉玛依石油沥青A-100。
水泥:普通硅酸盐水泥。
施工用电自备。
全线施工所用砂石料，水等筑路材料，当地政府明示给予最大优惠条件，为本项目工程创造良好的施工条件。
五、其他说明本工程设有机耕道，设计时对机耕道的位置进行了详细的调查，施工时联系当地村委会落实当前村里机耕道情况，其位置以方便农机出行为主。
六、采取经济有效的路基防护和排水工程以及特殊路基处理措施，确保路基的整体强度和稳定性，并使路容美观，与周边景观协调。
七、路基横断面布置（1）下长山渠村经上木塔寺村、泉水地村至七家地村：主线路基宽度6.0m，路面宽度4.0m，两侧为2x0.5m砂砾路肩，支线一：路基宽度5.0m，路面宽度4.0m，两侧为2x0.5m砂砾路肩。
（2）为便于排水，行车道及土路肩路拱横坡为2.0%。
（3）标高位置：路中心。
（4）公路用地范围公路用地范围为公路路基两侧排水沟外缘以外1m或路垫坡顶截水沟外边缘以外1m。
（5）路堤、路垫边坡：路堤边坡采用1：1.5；路垫边坡采用1:0.75（土质）。
公路工程竣工图总说明(新)
公路工程竣工图总说明(新)1）土方开挖本合同段公路路基施工的特点是：标段内土石方数量较集中，且开挖量较大，施工作业受雨季影响较大，且质量要求高，因此，必须很好地组织机械化施工，并要考虑到投入设备的适应性、先进性、经济性和可靠性。
我公司根据本合同段的开挖土方的工程数量、工期、技术要求及当地的水文地质情况及本单位的实际情况，决定土方的开挖及运输均采用机械作业。
在路堑开挖前，做好现场伐树除根等清理工作和排水工作。
如需移挖作填时，充分利用土石方，还将表层土单独掘弃，按不同的土层分层挖掘，以满足路堤填筑的要求。
路堑的开挖根据路堑深度、纵向长短及现场施工条件，并根据路堑深度和纵向长度分别选择横挖、纵挖及混合式三种开挖方式。
2）石方开挖在路基工程中，当线路通过山区、丘岭及傍山沿溪地段时，往往会遇到集中的或分散的岩石区域，这就必须进行石方的破碎、挖掘作业。
岩土的破碎开挖，本合同段主要采用两种方法：一是松土机械作业法；二是爆破作业法。
爆破作业法是利用炸药爆炸时所和产的热和高压，使岩石或周围的介质受到破坏或移位。
其特点是施工进度快，并可减轻繁重的体力劳动，提高劳动生产率。
松土机械作业法是利用大型、整体式松土器，耙松岩土后由铲运机械装运。
其特点是：作业过程比较简单，具有较高的作业效率。
路堑石方爆破开挖施工工艺框图见表1.1路堑石方爆破开挖施工工艺框图。
2、填方路堤施工填方路堤施工是公路工程施工中一个非常重要的环节，需要精心组织，确保工程质量。
路堤是在天然地基上人为构筑的土体，一般都是利用当地土石作填料、按一定方案在原地面上填筑起来的。
为保证路堤的填筑质量、保证路堤具有足够的强度和稳定性，必须注意对基底的处理。
路堤的施工必须从基底处理、填料选择、压实、排水、防护等各方面加以重视，在填筑施工前，应严格 按技术规范和设计要求，认真进行基底的处理，控制好填料选择、排水措施、压实标准等关键工程的施工，从而保证路基的稳定性与耐久性。
竣工图标准格式
公路工程竣工图表编制4.1 竣工图表绘制基本要求4.1.1 竣工图绘制的基本原则4.1.1.1竣工图应真实全面反映竣工实物工程情况。
4.1.1.2竣工图表中的“说明”要针对施工图“附注”的内容作针对性说明，对有变更的工程，在图表中说明变更事由及变更令号。
4.1.1.3竣工图中隐蔽工程的高程，各部尺寸和地质情况，必须标注清楚。
4.1.1.4竣工图的图面要求布置合理、完整、清晰、各项数据真实准确。
4.1.1.5竣工图必须全部重新绘制（除房建工程外）。
4.1.1.6除竣工说明外，图纸及竣工表格均加图框。
4.1.2 竣工图图幅和图框4.1.2.1竣工图均按A3图幅成图，即图纸长420mm，宽297mm。
4.1.2.2竣工图图框按标准竣工图框（图4-1-1）的要求绘制。
图4-1-1 竣工图图框示例注：本图尺寸均为mm。
竣工图图框内 1—13的内容填写说明：1．打印内容：“云南XX高速公路XX第XX合同”；由项目名称和合同段名称两部份的简称构成，具体简称由各项目业主统一规定。
2．打印内容：“中标的法人单位全称”。
若工程施工过程中，中标法人单位名称发生更换，以工程交工时中标单位名称一致。
3．打印内容：“竣工图的具体图名”；原则上与设计图的图名对应，将“XX 设计图”更改为“XX竣工图”。
4．打印内容：“绘图”；5．填写：“绘图人签名”；检查合格后，由施工单位绘制竣工图的相关人员签署，必须用不褪色的碳素黑墨水签署。
6．打印内容：“复核”；7．填写：“复核人签名”；复查合格后，由承包单位技术负责人签署，必须用不褪色的碳素黑墨水签署。
8．打印内容：“监理”；9．填写“专监或驻地监理签名”；审查合格后，由监理单位专业监理工程师或驻地监理工程师签署，必须用不褪色的碳素黑墨水签署。
10．打印内容：“图号”；11．打印内容：“竣工图图号”；按本章第三节竣工图图号编列的要求，统一编制后，规范打印。
12．打印内容：“日期”；13．打印内容：“编制日期”；工程交工验收后绘制竣工图审核合格后正式出图月份时间。
