简单机械系统的建模

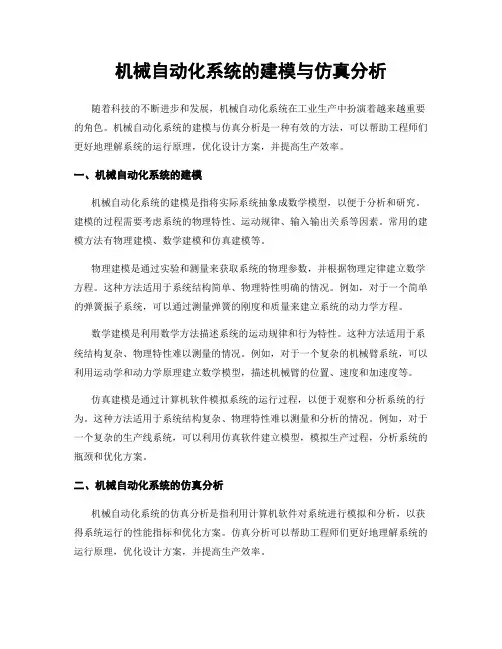

机械自动化系统的建模与仿真分析
机械自动化系统的建模与仿真分析随着科技的不断进步和发展，机械自动化系统在工业生产中扮演着越来越重要的角色。
机械自动化系统的建模与仿真分析是一种有效的方法，可以帮助工程师们更好地理解系统的运行原理，优化设计方案，并提高生产效率。
一、机械自动化系统的建模机械自动化系统的建模是指将实际系统抽象成数学模型，以便于分析和研究。
建模的过程需要考虑系统的物理特性、运动规律、输入输出关系等因素。
常用的建模方法有物理建模、数学建模和仿真建模等。
物理建模是通过实验和测量来获取系统的物理参数，并根据物理定律建立数学方程。
这种方法适用于系统结构简单、物理特性明确的情况。
例如，对于一个简单的弹簧振子系统，可以通过测量弹簧的刚度和质量来建立系统的动力学方程。
数学建模是利用数学方法描述系统的运动规律和行为特性。
这种方法适用于系统结构复杂、物理特性难以测量的情况。
例如，对于一个复杂的机械臂系统，可以利用运动学和动力学原理建立数学模型，描述机械臂的位置、速度和加速度等。
仿真建模是通过计算机软件模拟系统的运行过程，以便于观察和分析系统的行为。
这种方法适用于系统结构复杂、物理特性难以测量和分析的情况。
例如，对于一个复杂的生产线系统，可以利用仿真软件建立模型，模拟生产过程，分析系统的瓶颈和优化方案。
二、机械自动化系统的仿真分析机械自动化系统的仿真分析是指利用计算机软件对系统进行模拟和分析，以获得系统运行的性能指标和优化方案。
仿真分析可以帮助工程师们更好地理解系统的运行原理，优化设计方案，并提高生产效率。
在进行仿真分析时，首先需要确定系统的输入输出关系和性能指标。
例如，对于一个生产线系统，输入可以是原材料的供应速度，输出可以是产品的产量和质量。
然后，通过建立数学模型和仿真软件，模拟系统的运行过程，观察和分析系统的行为。
仿真分析可以帮助工程师们评估不同设计方案的性能差异。
通过对比不同方案的仿真结果，可以选择最优的设计方案，并进行进一步的优化。
机械系统的动力学建模及分析方法
机械系统的动力学建模及分析方法引言机械工程是一门研究机械系统设计、制造和运行的学科，它的发展与制造业的兴起密不可分。
在机械工程中，动力学建模及分析是一项重要的研究内容，它涉及到机械系统的运动学和力学特性。
本文将介绍机械系统动力学建模的基本原理和常用的分析方法。
一、机械系统动力学建模的基本原理机械系统动力学建模的目的是描述机械系统在外部作用下的运动规律和力学特性。
为了实现这一目标，需要从以下几个方面进行建模：1. 运动学建模：运动学建模是指描述机械系统的运动规律和运动参数的过程。
它包括位置、速度、加速度等运动参数的描述，可以通过几何方法或者数学方法进行建模。
2. 力学建模：力学建模是指描述机械系统受力和力的作用下的运动规律和力学特性的过程。
它包括受力分析、力的平衡和动力学分析等内容，可以通过牛顿定律和其他力学原理进行建模。
3. 系统参数建模：系统参数建模是指描述机械系统的物理特性和结构参数的过程。
它包括质量、惯性矩、刚度等参数的确定，可以通过实验测量或者理论计算进行建模。
二、机械系统动力学建模的分析方法1. 动力学方程建立：动力学方程是描述机械系统运动规律的数学表达式。
根据牛顿定律和动力学原理，可以建立机械系统的动力学方程。
常见的动力学方程包括运动学方程和力学方程，可以通过微分方程或者矩阵方程进行描述。
2. 线性化分析：线性化分析是指将非线性的动力学方程转化为线性的近似方程的过程。
在某些情况下，非线性方程的求解非常困难，因此可以通过线性化分析来简化问题的求解。
线性化分析可以通过泰勒级数展开或者线性化逼近的方法进行。
3. 模态分析：模态分析是指研究机械系统的固有振动特性和模态参数的过程。
通过模态分析，可以确定机械系统的固有频率、振型和振幅等参数，为系统的设计和优化提供依据。
常见的模态分析方法包括模态测试和有限元分析等。
4. 运动仿真：运动仿真是指通过计算机模拟机械系统的运动过程和力学特性的过程。
通过运动仿真，可以预测机械系统的运动轨迹、速度和加速度等参数，为系统的设计和优化提供参考。
机械系统的建模和结构分析
定义函数表达式
• 在一个请求中最多可定义6个函数，F1, F5 ADAMS 保留用以存放函数值。
• 例： f1 = (blank：存放f1 - f3的值) f2 = “0.5*17.49*VM(mar15, mar27)**2” f3 = “FX(mar18, mar19, mar1) *DX(mar18,
Measure 和 Request 的比较
Measures:
Requests:
• 测量一个分量.
可测量6个分量.
• 预 速先 度定、义各种不同的类型. 只有4种类型：位移、
加速度和力.
• 仿真过程中和仿真后都可用. 只在仿真后观察.
• 相应于ADAMS/Solver 中 相应于REQUEST语句.
• S置ta。tic速–度静和力加仿速真度：设确为定零系，统所在以力不作考用虑下惯的性平力衡。位 • Assemble – 装配仿真：检查约束和初始条件是否
合理。也称初始条件仿真。 • Linear – 线性仿真：将非线性动力方程在某运行
点线性化，以确定固有频率、振型。必须要有 ADAMS/Linear模块才能进行。
• 输入输出信号对法：
• Time Domain Measure: 用测量定义系统输入、输出 • Time Domain Result set Components：用仿真输出定义系
统
谢谢观看
机械系统的建模和结构分析
•仿真的类型
• Dynamic – 动力仿真：系统在外力和激励作用下 求解位移、速度、加速度和约束反力。自由度必 须大于等于1。ADAMS/Solver 解一组非线性微分 和代数方程。
• Kinematic – 运动仿真：确定系统的运动范围，并 不考虑力的作用。只求解一组缩减的代数方程。 自由度必须等于零。
机械系统控制问题的数学建模及仿真分析
机械系统控制问题的数学建模及仿真分析在工程领域中，机械系统的控制问题一直是一个重要的研究方向。
为了实现机械系统的高效运行和精确控制，数学建模和仿真分析是不可或缺的工具。
本文将介绍机械系统控制问题的数学建模方法，以及通过仿真分析来评估和优化控制策略的过程。
一、机械系统的数学建模1.1 动力学模型机械系统通常由质点、刚体和弹簧等组成。
为了描述其运动状态，可以根据牛顿定律建立动力学方程。
例如，对于质点，其动力学方程可以表示为：\[m\frac{{d^2x}}{{dt^2}}=F\]式中，m表示质点的质量，\(x\)表示质点的位移，\(F\)表示作用在质点上的合外力。
对于刚体，可以利用转动惯量和角动量原理建立动力学方程。
1.2 控制系统模型机械系统的控制往往包括输入、输出和控制器。
输入可以是力、力矩或电压等信号，输出可以是位移、角度或速度等物理量，控制器通常通过比例、积分和微分等操作来调整输出。
为了描述控制系统的动态特性，可以建立控制系统模型。
常见的控制系统模型包括传递函数、状态空间模型和时序图。
二、机械系统仿真分析在得到机械系统的数学模型之后，可以利用仿真软件进行系统行为的分析。
仿真分析可以帮助我们预测系统的响应、优化控制策略以及评估系统性能。
2.1 仿真软件目前市场上有许多专业的仿真软件可以用于机械系统的仿真分析，如MATLAB、Simulink、ADAMS等。
这些软件提供了丰富的库和工具箱，可以方便地进行系统建模和仿真操作。
2.2 系统响应分析仿真分析可以模拟机械系统在不同输入条件下的响应情况。
通过改变输入信号的幅值、频率和相位等参数，可以观察到系统的频率响应、阻尼比等特性。
这有助于我们了解系统的动态特性，并调整控制策略以满足要求。
2.3 控制策略优化仿真分析还可以通过比较不同控制策略的性能来优化系统的控制方案。
通过引入不同的控制器参数或算法，可以评估系统的稳定性、响应时间和控制精度等指标。
优化控制策略可以使机械系统更加稳定可靠，提高工作效率。
机械系统的运动学建模与仿真
机械系统的运动学建模与仿真机械系统是现代工程中不可或缺的一部分。
为了更好地了解和预测机械系统的运动行为，运动学建模与仿真技术应运而生。
本文将介绍机械系统的运动学建模与仿真的基本原理和方法，并探讨其在工程实践中的应用。
一、运动学建模运动学建模是通过对机械系统的运动进行描述和分析，以得出系统的运动规律和性能指标。
在运动学建模中，常用的方法有几何法、代数法和向量法。
1. 几何法几何法是一种基于图形分析的运动学建模方法。
通过绘制机械系统的图示，标注物体的位置、速度和加速度等信息，以揭示物体的运动规律。
几何法比较直观，适用于简单的机械系统，如连杆机构和滑块机构等。
2. 代数法代数法是一种利用代数方程描述运动学关系的方法。
通过建立机械系统的位置、速度和加速度等方程，以求解系统的动态行为。
代数法适用于较为复杂的机械系统，如齿轮传动和多关节机器人等。
3. 向量法向量法是一种运用向量分析描述运动学关系的方法。
通过定义机械系统的位置向量、速度向量和加速度向量，以研究系统的运动特性。
向量法具有较强的表达能力和灵活性，适用于各类机械系统。
二、仿真技术仿真技术是通过计算机模拟机械系统的运动行为，以探究系统的性能和优化设计。
目前，常用的机械系统仿真软件有ADAMS、MATLAB/Simulink和SolidWorks Motion等。
1. ADAMSADAMS是一种基于多体动力学的仿真软件，广泛应用于机械系统的动力学仿真和优化设计。
它具有强大的建模和分析能力，能够模拟不同类型的机械系统，包括机械臂、车辆和飞行器等。
2. MATLAB/SimulinkMATLAB/Simulink是一种通用的仿真软件，可用于各类工程系统的建模和仿真。
它提供了丰富的函数库和工具箱，可实现机械系统的动态仿真和性能分析。
3. SolidWorks MotionSolidWorks Motion是一种机械系统仿真软件，专门用于运动学和动力学仿真。
它集成在SolidWorks三维建模软件中，方便工程师进行机械系统的建模和分析。
(第五章)机械系统建模
设广义坐标是独立的，令x1 ,x2 , ,xn 是广义坐标的变分，
非保守力（外力和摩擦力等）在广义坐标上的虚功可以写成
n
W Qixi i 1
拉格朗日方程为
d L L
dt
(
.
xi
)
xi
Qi
,
i 1,2, , n
拉格朗日方程的三种情形
拉氏方程的三种形式：
d dt
T qk
T qk
Qk
(1 ) 第二类拉格朗日方程（原始式）
m
m
m x&(0)
k / m x(0)
s
k
s2 ( k / m)2
s2 ( k / m)2
x(t) m x&(0) sin k t x(0) cos k t
k
m
m
弹簧－质量系统：简谐振动系统
❖ 该系统的数学模型可看出为简谐振动系统。
❖ 初始条件为：速度＝0；位移为x0
❖ 该系统数学模型为：x(t) x0 cos
和圆柱轴心偏离角 。由于圆柱与圆筒间的运动是无滑动纯滚动，
故在接触点A处它们具有相同的线速度：vA
.
R
(R
.
r)
r
。
系统动能T为圆柱滚动和圆筒转动
所具有的动能
.
T
MR2 2
1
m(R r)2
.
2
1
m r2 2
22
4
.
MR2
2
2
1 2
m(R
r)2
.
2
m 4
( R
.
r)
R
.
2
Mg
•
R
O
机械工程中的系统建模与仿真研究
机械工程中的系统建模与仿真研究1. 引言机械工程作为一门学科，研究的是机械装置的设计、制造、运行和维护。
其中，系统建模与仿真是机械工程中的重要研究方法之一。
本文将从系统建模的概念、方法和应用等方面展开论述，并通过实例分析，阐述系统建模与仿真在机械工程领域的实际应用。
2. 系统建模的概念系统建模是指将实际的物理系统或过程抽象为数学模型的过程，以便对系统进行分析、预测和优化。
在机械工程中，系统建模通常包括机械结构、动力学、热传输、流体力学等方面。
建立数学模型可以帮助工程师更好地理解和掌握系统的行为规律，为后续的仿真分析提供基础。
3. 系统建模的方法系统建模的方法多种多样，根据具体问题的性质和要求选择适合的方法进行建模。
常用的建模方法包括物理模型、统计模型、数学模型和仿真模型等。
物理模型通过实验和观察，引入物理规律和实测数据进行建模。
统计模型则通过数据分析和概率统计方法，对系统的行为进行建模。
数学模型是指基于数学原理和方程来描述系统的模型。
而仿真模型则是利用计算机技术，将数学模型转化为计算机程序，以模拟系统的运行和行为。
4. 系统建模的应用系统建模与仿真在机械工程领域有着广泛的应用。
首先，系统建模可以在产品设计阶段进行优化。
通过建立产品的数学模型，可以模拟产品的运行状况，评估产品的性能，找出潜在的问题并进行改进。
其次，系统建模也可以用于机械装置的故障诊断与预测。
通过建立机械装置的数学模型，可以对机械系统的运行状态进行监测和预测，早期发现问题并采取措施，避免故障造成的损失。
此外，系统建模还可以用于机械结构的优化设计、运动控制的研究以及新技术的集成与应用等方面。
5. 实例分析为了更好地理解系统建模与仿真在机械工程中的应用，我们以某航天器的姿态控制系统为例进行分析。
姿态控制系统是航天器上一项重要的功能，用于保持航天器稳定的姿态。
在该例子中，我们可以建立航天器的动力学模型，以描述航天器在各种外部干扰下的运动行为。
机械系统动力学建模与分析
机械系统动力学建模与分析引言：机械系统的动力学建模与分析是一项关键性的工作，它为研究和设计各种机械装置提供了有力的工具。
通过建立数学模型，我们可以预测机械系统的行为，并进行性能评估、优化设计等工作。
本文将介绍机械系统动力学建模与分析的基本原理、方法和应用。
一、机械系统动力学基础机械系统动力学研究的是机械系统中物体的运动规律和相互作用。
在进行动力学分析之前，我们首先需要了解刚体运动学和动力学的基础知识。
1.1 刚体运动学刚体的运动学研究的是描述刚体位置、速度和加速度的运动学量。
刚体可以视为质点系，质点系的运动状态由质心的位置、速度和加速度来表示。
通过研究刚体的位移、速度和加速度的关系，我们可以得到刚体的运动规律。
1.2 刚体动力学刚体的动力学研究的是描述刚体运动状态和运动原因的动力学量。
对于刚体的动力学分析，我们需要考虑刚体所受的各种力和力矩，并利用牛顿定律和欧拉动力学方程等基本原理来描述刚体的运动规律。
二、机械系统动力学建模方法机械系统动力学建模是指将实际的机械系统抽象为数学模型的过程。
根据机械系统的特点和分析要求，我们可以采用不同的建模方法。
2.1 刚体模型刚体模型是机械系统动力学建模中常用的方法之一。
在刚体模型中，我们将机械系统中的各个部件视为刚体，并通过质心的位置、速度和加速度来描述刚体的运动状态。
刚体模型适用于分析刚性连杆、齿轮传动等机械系统的动力学行为。
2.2 柔性模型柔性模型是针对机械系统中存在较大变形和振动的情况而提出的一种建模方法。
在柔性模型中，我们考虑了机械系统中结构的弯曲、扭转和伸缩等变形行为，并利用弹性力学的理论来描述机械系统的动力学行为。
柔性模型适用于分析弹性梁、弹性轴等机械结构的动态响应和振动特性。
2.3 多体动力学模型多体动力学模型是将机械系统中的各个部件视为连续介质，通过建立其动力学方程来描述整个机械系统的行为。
多体动力学模型适用于分析机械系统中的复杂相互作用和耦合效应，如机械臂、机械手等。
机械运动系统的动力学建模
机械运动系统的动力学建模机械运动系统是由各种连杆、齿轮、传动链等组成的复杂结构。
为了研究和分析这些系统的运动行为，我们需要建立动力学模型。
动力学建模是描述物体运动与力学特性的数学模型，它可以通过运动学和动力学分析来实现。
一、运动学分析在动力学建模过程中，首先要进行运动学分析，即研究机械系统的几何关系和运动规律。
通过分析系统的结构和机构特性，我们可以确定各个连杆的位置、角度和速度等参数，从而为后续的动力学分析提供基础。
运动学分析的一个重要工具是位移图，它可以直观地描述各个连杆的运动轨迹和行程。
通过观察位移图，我们可以了解机械系统的工作过程和运动规律，为动力学建模提供方向。
二、动力学分析在运动学分析的基础上，我们可以进行动力学分析，即研究机械系统的受力和加速度等动力学特性。
通过分析系统的运动学参数和物体的质量、惯性矩等力学性质，我们可以建立动力学模型，并求解系统的运动方程。
动力学分析常常涉及到受力分析和动力学方程的推导。
受力分析是研究各个物体之间的力学作用，包括内力和外力等。
通过受力分析，我们可以确定物体的受力情况，并计算出受力大小和方向。
动力学方程的推导是根据牛顿定律和动量守恒原理等基本原理，利用受力分析的结果，建立描述物体运动行为的数学方程。
通过求解这些方程，我们可以得到物体的位置、速度和加速度等动力学参数。
三、动力学建模方法机械运动系统的动力学建模可以采用多种方法和技术。
下面介绍几种常用的建模方法。
1. 传递矩阵法传递矩阵法是一种基于齿轮传动的动力学建模方法。
通过分析齿轮之间的传动关系和力学特性，可以建立齿轮系统的动力学模型。
传递矩阵法可以将整个系统简化为代表齿轮之间传递关系的矩阵，并通过矩阵运算求解系统的运动方程。
2. 基于虚功原理的方法虚功原理是一种利用虚位移和虚功的原理进行动力学分析的方法。
通过引入虚位移和虚功的概念，可以建立系统的虚功方程，并通过对虚功方程的求解，推导出物体的运动方程。
构建简单机械模型的方法
测试与调整：对原型进行测试和调 整，确保机械模型符合设计要求
优化与改进：根据测试结果对机械 模型进行优化和改进
完成制作：经过多次测试和改进， 最终完成机械模型的制作
制作技巧
选择合适的材 料：根据机械 模型的设计要 求，选择合适 的材料，如金 属、塑料等。
精确定制零件： 使用CAD软件 进行精确设计， 确保每个零件 的尺寸和形状 都符合设计要
求。
合理安排制作 顺序：按照机 械模型的组装 顺序，合理安 排每个零件的 制作顺序，确 保组装过程的
顺利进行。
注重细节处理： 在制作过程中， 注重细节处理， 如打磨、抛光 等，以提高机 械模型的外观
和性能。
制作实例
20XX
构建简单机械模型的方法
汇报人：XXX
目录
01
了解简单机 械
02
选择合适的 材料
03
设计机械模 型
04
制作机械模 型
05
测试与调整
06
维护与保养
01
了解简单机械
认识简单机械
简单机械的定义：利 用物理原理，将力量、 运动或能量进行传递、 转换或控制的一种装 置或系统。
常见简单机械：杠杆、 滑轮、斜面、轮轴等。
注意安全警示标识： 遵循安全警示标识 的要求，确保操作 安全
定期维护保养：按 照规定的时间间隔 进行维护保养，保 证机械模型正常运 行
20XX
THANK YOU
汇报人：XXX
制作材料：选 择合适的材料， 如木材、塑料
等
制作工具：准 备常用的工具， 如锯子、锤子、
螺丝刀等
设计图纸：根 据机械模型的 结构和功能， 设计详细的图
机械系统的动态建模与仿真
机械系统的动态建模与仿真机械系统的动态建模与仿真是现代工程领域中非常重要的一项技术。
通过建立数学模型，工程师们能够在计算机上进行仿真，预测和评估机械系统的性能。
这种技术广泛应用于机械设计、控制系统优化以及故障分析等领域。
本文将探讨机械系统动态建模与仿真的原理、方法以及在实际工程中的应用。
一、建模方法机械系统的动态建模是指将实际物理系统转化为数学模型的过程。
常用的建模方法有基于物理原理的方法和基于数据的方法。
基于物理原理的建模方法是根据机械系统的力学原理和几何关系来推导数学模型。
例如，对于一个弹簧-质量系统，可以利用胡克定律推导出弹簧的力学方程，并结合牛顿第二定律得到质点的运动方程。
这种方法的优点是模型参数具有明确的物理意义，对系统的分析更加直观，但是推导的过程相对复杂。
基于数据的建模方法是通过实验数据来建立数学模型。
在现实工程中，往往会通过传感器采集到机械系统的状态数据，例如位移、速度和加速度等。
利用这些数据，可以采用系统辨识的方法，如最小二乘法或者神经网络等，来拟合得到数学模型。
这种方法的优点是建模过程相对简单，适用于大型复杂系统，但是对实验数据的质量要求较高。
二、仿真技术机械系统的仿真是指在计算机上模拟机械系统的运行过程，以预测系统的响应和评估系统性能。
常用的仿真技术包括数值计算方法和离散事件仿真方法。
数值计算方法是基于微积分和数值解方法来求解微分方程，得到系统的状态随时间的演变。
最常用的数值解方法有欧拉法和龙格-库塔法等。
这些方法可以精确地模拟机械系统的动态特性，但是计算量较大，对计算机性能要求较高。
离散事件仿真方法是将连续时间的系统状态离散化为一系列事件，通过事件模拟系统的运行过程。
这种方法在仿真过程中只模拟系统状态发生变化的时刻，减少了计算量。
常用的离散事件仿真软件有MATLAB/Simulink和Arena等。
三、应用案例机械系统的动态建模与仿真在实际工程中有广泛的应用。
以下是一些常见的应用案例：1. 机械设计优化：在设计机械系统时，可以通过仿真对不同参数的组合进行评估，找到最优的设计方案。
第3章 典型机械系统的建模
3.1 基于力学理论的机械系统建模
例3.1如右图一个转动物体，它的质量为m ,由两根垂直的 绳索（无弹性）挂起，每根绳索的长度为h，绳索相距为 2a。重心位于通过连接绳索两点的中点的垂线上，假设 物体绕通过重心的垂直轴转一个 2a 小的角度，然后释放。求摆动周 期T，物体通过重心的垂直轴转的 转动惯量J。 h 假设物体绕通过重心的 垂直轴转一个小的角度θ时， F mg mg F 夹角 和夹角θ间存在下列关 mg 2 2 系: 2
0 0 1 0
x1 x2 X x3 x 4
x1 x 2 X x3 x4电力电子与电力传动实验室
Lab of PEED
Bring Ideas Together
3.2 能量法推导运动方程
a h 因此 a 测量转动惯 量实验装置 h
mg 2
mg 电力电子与电力传动实验室
Lab of PEED
Bring Ideas Together
3.1 基于力学理论的机械系统建模
注意，每根绳索的受力F 的垂直分量等于mg/2。F 的水平分量为 mg/2。两根绳索的F 的水平分量产生扭 矩mga 使物体转动。因此，摆动的运动方程为：
电力电子与电力传动实验室
Lab of PEED
Bring Ideas Together
3.1 基于力学理论的机械系统建模
质量M的受力分析得：
dy d2 C ky M 2 ( y x ) dt dt
d2y dy d2x ky M 2 或 M 2 C dt dt dt
d2x 由于M s 2 F ( t )为引擎推力 M s M )，于是有： ( dt
机械系统动力学建模与分析
机械系统动力学建模与分析机械系统动力学建模与分析的基本思想是将机械系统抽象成具有质量、惯性和弹性等特性的简化模型，通过建立系统的运动方程和力学特性来研究系统的运动行为。
具体来说，机械系统的动力学建模与分析主要包括以下几个方面：首先是机械系统的运动方程建立。
机械系统的运动方程描述了系统的位置、速度、加速度等运动参数与系统的受力、空间位置关系的数学关系。
常见的运动方程建立方法有拉格朗日方程、牛顿-欧拉方程等。
这些运动方程可以通过虚功原理、能量原理等方法来推导得到，并且可以根据系统的具体特性进行简化和求解。
其次是机械系统的力学特性分析。
力学特性包括系统的质量、惯性、弹性等参数，可以通过力学试验和理论分析来确定。
例如，质量可以通过称重实验或者通过密度和体积计算得到；惯性可以通过惯性张量的计算得到；弹性可以通过弹簧的刚度和阻尼器的阻尼系数来确定。
这些力学特性参数的确定对于建立机械系统的动力学模型非常重要，可以用来预测系统的运动行为和响应特性。
再次是机械系统的振动分析。
振动是机械系统中普遍存在的一种运动形式，也是机械系统动力学分析的重点之一、通过振动分析，可以研究系统的固有频率、振型和阻尼特性等。
振动分析可以通过谐振法、模态分析、有限元法等方法来进行。
振动分析可以帮助工程师们了解系统的稳定性、安全性和设计优化方面的问题。
最后是机械系统的动力学仿真。
动力学仿真是通过计算机软件模拟机械系统的运动行为和力学特性的方法。
通过动力学仿真，可以对机械系统进行快速、准确的分析和优化。
总的来说，机械系统动力学建模与分析是一门涉及多学科知识的综合性学科，对于机械系统的设计、优化和控制有着重要的作用。
通过对机械系统的动力学建模与分析，可以更好地了解系统的运动行为和力学特性，为机械系统的设计和优化提供科学的依据。
《机械系统建模》课件
本课程将介绍机械系统建模的基础知识，帮助您了解机械建模的过程，通过 实例深入学习小车模型的建模方法以及机械模型的仿真技术，最后进行模型 验证和结果分析。让我们开始探究机械系统的奥秘！
机械建模基础知识
1
定义机械系统
认识机械系统的概念和特征，明确机械系统的边界和元件的基础知识。
小车模型的建模实例
1 设计理念
设计符合应用需求的小车模型，以体验设计过程。
2 模型建立
在软件中建立小车模型装配模型，设置合理的工况数据、变量参数。
3 动力仿真
利用仿真数据对小车模型进行性能测试，验证设计结果的合理性。
机械模型的仿真技术
有限元分析
利用数学理论、计算方法和 力学原理，进行各种结构的 静力、动力分析和模态分析， 以及热应力和热变形分析。
多体动力学
是以计算机模拟、分析和计 算物体在三维空间中的受力、 运动、力矩、高速碰撞、摩 擦和滑移等过程的一门学科。
结构优化技术
利用计算机优化算法分析优 化设计方案，提高结构强度、 降低结构体积、优化设计参 数。
模型验证及结果分析
模型仿真结果
对模型进行仿真分析，获取仿 真结果。
性能测试结果
通过实验进行性能测试，对模 型设计的合理性进行验证。
数据分析
通过数据预处理、特征提取和 模型分析等方法深入分析仿真 结果。
总结与展望
总结成果
对机械系统建模基础知识、建模过程、仿真 技术、结果分析等总结。
展望未来
机械系统建模和仿真方法将会进一步深化和 扩展，为以后的研究提供更强大的工具。
2
机械系统模型
学习机械系统建模方法，掌握机械系统建模的基本要素。
机械系统的建模与控制器设计方法研究
机械系统的建模与控制器设计方法研究引言：机械系统的建模与控制器设计是工程领域中一个重要的研究方向。
随着技术的进步和需求的变化，人们对机械系统的性能和控制要求也越来越高。
本文将围绕机械系统的建模方法和控制器设计方法展开讨论，并探讨其在工业和日常生活中的应用。
一、机械系统的建模方法机械系统的建模方法可以分为物理模型和数学模型两种。
1.物理模型物理模型是以物理规律为基础，通过对机械系统进行实验和测量得到的。
例如，对于一个弹簧振子系统，可以通过实验测量弹簧的刚度和阻尼系数，并结合质量和位移的关系建立物理模型。
2.数学模型数学模型是通过数学方法对机械系统进行建模。
常见的数学建模方法包括微分方程、状态空间方程等。
以弹簧振子系统为例，可以利用牛顿第二定律建立振动方程，然后通过数学变换得到数学模型。
二、控制器设计方法控制器设计方法可以分为经典控制和现代控制两种。
1.经典控制经典控制是基于传统控制理论的方法，主要采用PID控制、根轨迹、频域方法等。
其中，PID控制是一种最常用的控制方法，可以通过调整比例、积分和微分增益来实现对机械系统的控制。
2.现代控制现代控制是基于现代控制理论的方法，主要采用状态空间法、最优控制、自适应控制等。
状态空间法是一种用状态变量描述系统动态特性的方法，可以通过调整状态变量来实现对机械系统的控制。
三、应用案例机械系统建模和控制器设计方法在工业和日常生活中有广泛应用。
1.工业应用机械系统建模和控制器设计方法在工业自动化中发挥重要作用。
例如，在机械加工过程中，通过对机械系统建模和控制器设计，可以实现自动化控制，提高加工精度和效率。
2.日常生活应用机械系统建模和控制器设计方法也在日常生活中有广泛应用。
例如，智能家居中的温度控制系统，利用建模和控制器设计方法，可以实现对室内温度的调节，提高居住舒适度。
结论：机械系统的建模与控制器设计方法研究在工程领域中起着重要作用。
通过对机械系统进行建模和控制器设计，可以实现对系统性能的优化和控制。
机械设计基础中的机械系统建模与仿真
机械设计基础中的机械系统建模与仿真机械系统建模与仿真在机械设计的过程中起着关键的作用。
通过建立适当的数学模型和使用仿真工具，我们可以评估机械系统的性能、优化设计方案，并预测其在实际运行中的表现。
本文将介绍机械系统建模与仿真的基本概念和方法，并探讨其在机械设计中的应用。
一、机械系统建模机械系统建模是指将机械系统的几何、结构、运动等特征以数学形式表达出来，从而能够对其进行分析和仿真。
机械系统建模的关键是确定合适的数学模型，可以采用多种方法进行建模，例如基于物理原理的方程建模、基于统计学的概率模型等。
在建立机械系统的数学模型时，需要考虑系统的结构、参数和约束条件等因素。
结构包括机械元件的连接方式、布局等信息；参数指的是机械元件的物理特性，如质量、弹性系数等；约束条件是指机械系统在运动过程中受到的限制，如刚体运动时的约束、连杆机构的几何条件等。
通过准确地描述这些因素，可以建立起机械系统的数学模型。
二、机械系统仿真机械系统仿真是指利用计算机程序对机械系统进行模拟和分析。
仿真可以帮助我们在设计阶段预测系统的性能，从而在实际制造之前做出优化和调整。
常用的机械系统仿真软件有ANSYS、Pro/E等，它们提供了强大的分析工具和可视化界面，方便工程师对机械系统进行仿真分析。
机械系统仿真可以从多个方面对系统进行评估，如结构强度、运动轨迹、动力学特性等。
通过仿真分析，我们可以发现系统中存在的问题，并提出相应的改进措施。
例如，在设计汽车发动机时，可以利用仿真软件对其工作过程进行模拟，评估其燃烧效率、振动特性等，以及在不同工况下的性能表现。
三、机械系统建模与仿真在机械设计中的应用机械系统建模与仿真在机械设计中的应用非常广泛。
下面以几个具体的例子来说明：1. 汽车悬挂系统设计：通过建立汽车悬挂系统的数学模型，可以评估系统的动态特性和舒适性，优化悬挂系统的参数和结构，提高汽车的操控性和乘坐舒适性。
2. 机械机构设计：机械机构是指由多个运动副相互连接而成的系统，通过建立机械机构的数学模型，可以分析系统的运动学特性、动力学特性等，为机构设计提供理论基础。
第4章 机械系统的建模和结构分析
第四章机械系统的建模和结构分析4.1 机械系统组成4.2 自由度4.3 刚体运动方程4.1 机械系统组成机械系统是指由若干个机器与机构及其附属装置组成的系统。
机器的种类繁多，形状大小差别很大，应用的目的也各不相同。
从机器最基本的特征入手，把握机器组成的基本规律后可以发现，从最简单的千斤顶到复杂的现代化机床，机器组成的一般规律是：由原动机将各种形式的动力能变为机械能输入，经过传动机构转换为适宜的力或速度后传递给执行机构，通过执行机构与物料直接作用，完成作业或服务任务，而组成机械的各部分借助支承装置连接成一个整体，机器组成结构如图4.1所示。
图4.1 机器的组成1）原动机原动机是提供机械工作运动的动力源。
常用的原动机有电动机、内燃机、人力或畜力（常用于轻小设备或工具，或作为特殊场合的辅助动力）等。
2）执行机构执行机构是通过刀具或其他器具与物料的相对运动或直接作用来改变物料的形状、尺寸、状态或位置的机构。
机器的应用目的主要是通过执行机构来实现，机器种类不同，其执行机构的结构和工作原理就不同。
执行机构是一台机器区别于另一台机器的最有特性的部分。
执行机构及其周围区域是操作者进行作业的主要区域，称为操作区。
3）传动机构传动机构是用来将原动机和工作机构联系起来，传递运动和力（力矩），或改变运动形式的机构。
一般情况是将原动机的高转速、小扭矩，转换成执行机构需要的较低速度和较大的力（力矩）。
常见的传动机构有齿轮传动、带传动、链传动、曲柄连杆机构等。
传动机构包括除执行机构之外的绝大部分可运动零部件。
机器不同，传动机构可以相同或类似，传动机构是各种不同机器具有共性的部分。
4）控制操纵系统控制操纵系统是用来操纵机械的启动、制动、换向、调速等运动，控制机械的压力、温度、速度等工作状态的机构系统。
它包括各种操纵器和显示器。
人通过操纵器来控制机器，显示器可以把机器的运行情况适时反馈给人，以便及时、准确地控制和调整机器的状态，以保证作业任务的顺利进行并防止事故发生。
第1章机械系统的理论建模
第1章机械系统的理论建模目前，对机械结构动态性能的研究主要有三种基本方法，即理论建模及分析方法、实验建模及分析方法和二者相结合的方法。
所谓理论建模及分析方法是基于结构动力学原理，根据结构的设计方案、图样、先验知识和资料等建立起模拟机械结构动力特性的动力学模型，而无需依赖于已有的机械设备。
通过对该动力学模型的分析计算，即可获得该机械结构各种模拟的动力特性。
这不仅可以检验其动力特性是否满足设计目标，是否需要对结构进行修改，还可以通过对理论模型的计算机仿真，预估结构设计及其改进后的动力特性或对其进行动态优化设计。
所以，理论建模及分析方法，可以在机械结构设计方案具体实施之前，建立其动力学模型，利用计算机进行模拟仿真，对各种设计方案反复进行比较、修改，使其动态特性逼近设计目标函数的要求。
从而可经济、迅速地达到优化设计的目标，把提高机械结构动态性能的问题解决在方案及图样设计阶段。
理论建模及其分析方法的不足，在于建立能够确切模拟机械结构动力特性的动力学模型较为困难，就目前的各种理论建模方法而言，都存在一些难以确定的因素，如难于对机械结构各种工况下的边界条件考虑和处理得与实际工况完全吻合，也难于把机械结构中各种结合部来的误差，影响了所建动力学模型的模拟精度。
所以，提高理论模型对机械结构动态性能的模拟精度，使之满足工程实际的需要，是机械结构动态性能理论分析方法必须解决的首要问题。
目前，对一般机械结构的理论建模，除应慎重使用集中参数法或传递矩阵法建模外，最主要的建模方法是有限元法。
因此，本章首先讨论有限元及其建模方法，包括静态有限元法和动力学问题官限单元法。
然后讨论在机械结构动力分析中常用的另外两种理论建模及分析方法：集中参数法和传递矩阵法。
有限单元法是20世纪50年代初期根据变分原理发展起来的一种强有力的数值近似解法。
该方法以计算机为手段，采用分割近似，进而逼近整体的研究思想求解数学物理问题。
目前，有限元法已在许多领域成为分析、解决工程和数学物理问题的有力工具。
