伦茨变频器参数如下

伦茨变频器参数如下

伦茨变频器参数如下:(不全)
C001给定值选择(频率来源)1通过操作面板给定
C007输入端子功能选择1E4—正负转;E3-参数集转换;E2/E1-点动速度1~3 C008输出端子功能设置1故障信号
C010最小输出频率5Hz
C011最大输出频率55Hz
C012加速时间
C013减速时间
C014控制模式2V/F 线性
C015v/f额定频率55Hz
C016Vmin提升电压%
C018载波频率28KHz
C022电流最大值(工作)150%过电流极限值
C023电流最大值(制动)150%
C036直流加压制动的电压/电流%制动力矩
C037点动1频率40Hz参数集1//25Hz参数集2
C038点动2频率45Hz参数集1//30Hz参数集2
C039点动3频率40Hz参数集1//35Hz参数集2
C050输出频率**Hz运行频率值
C052电机电压**V变频器输出电压瞬时值
C053直流母线电压**V变频器内部电容两端电压,一般在600V左右变化
C054电机视在电流**A变频器输出电流瞬时值
C055控制器负载**%变频器输出负载率,与电机实际负载有关
C056散热片温度**℃监控变频器温度
C084电机定子电阻**矢量控制电动机定子绕组电阻值
C087电动机额定转速1450电动机铭牌值
C088电动机额定电流**A电动机铭牌值,注意电机保护有关
C089电动机额定频率50Hz电动机铭牌值
C090电动机额定电压380V电动机铭牌值
C091电动机功率因数电动机铭牌值
C092电动机定子绕组电感**mH。

伦茨-SMV变频器操作手册

伦茨-SMV变频器操作手册
安装
确保正确搬运,避免过量机械压力。不要弯曲任何元件,并且在运输、搬运、安装或维护时不要改 变任何绝缘距离。不要触摸任何电子元件或接触器。此驱动器包含静电敏感元件,不当搬运极易造 成损坏。安装、测试、维护和修理此驱动器及其相关选件时,必须严格遵守静电控制防范措施。如 不遵循正确的步骤可能会导致元件损坏。
2.9/2.5 A 50-60 HZ
OUTPUT: 3~ (3/PE) 0 - 400/460 V 2.4/2.1 A 0.75 KW/1HP 0 - 500 HZ
For detailed information refer to instruction Manual: SV01
000000000000000000 ESV751N0 4TXB000XX ## ##
13345258
SMV矢量型变频器 使用说明书
目录
1 安全信息.............................................................................................. 3
2 技术数据.............................................................................................. 6
电气连接
工作于生产运行的驱动控制器时,必须遵守相应的国家安全规定。必须根据相应规定(例如:电缆 横截,熔断保险,保护接地[PE]连接)进行电气安装。本文件虽然未针对这些事项提出相关建议,但 用户必须遵守国家和地方性规范。 此文件中有关安装的信息符合EMC(屏蔽、接地、过滤器和电缆)标准。对于CE-标记的控制器也必 须遵守这些注意事项。系统或机器的制造商应负责遵守EMC法规所要求的必要限定值。

伦茨变频器电脑操作软件《GDC操作入门》

伦茨变频器电脑操作软件《GDC操作入门》

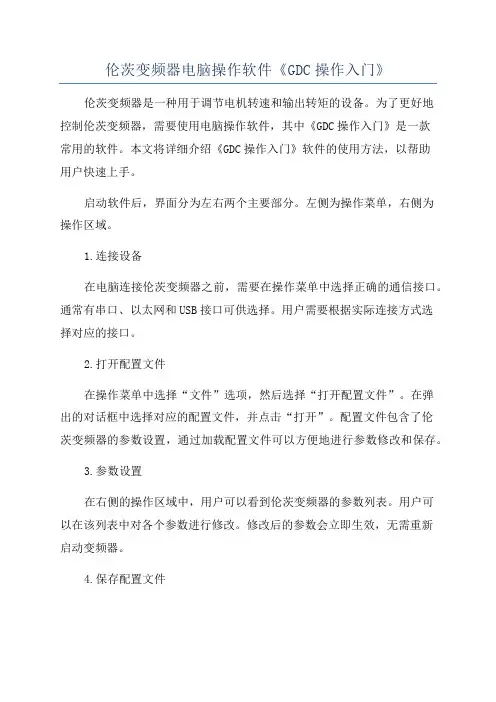

伦茨变频器电脑操作软件《GDC操作入门》伦茨变频器是一种用于调节电机转速和输出转矩的设备。

为了更好地控制伦茨变频器,需要使用电脑操作软件,其中《GDC操作入门》是一款常用的软件。

本文将详细介绍《GDC操作入门》软件的使用方法,以帮助用户快速上手。

启动软件后,界面分为左右两个主要部分。

左侧为操作菜单,右侧为操作区域。

1.连接设备在电脑连接伦茨变频器之前,需要在操作菜单中选择正确的通信接口。

通常有串口、以太网和USB接口可供选择。

用户需要根据实际连接方式选择对应的接口。

2.打开配置文件在操作菜单中选择“文件”选项,然后选择“打开配置文件”。

在弹出的对话框中选择对应的配置文件,并点击“打开”。

配置文件包含了伦茨变频器的参数设置,通过加载配置文件可以方便地进行参数修改和保存。

3.参数设置在右侧的操作区域中,用户可以看到伦茨变频器的参数列表。

用户可以在该列表中对各个参数进行修改。

修改后的参数会立即生效,无需重新启动变频器。

4.保存配置文件在操作菜单中选择“文件”选项,然后选择“保存配置文件”。

在弹出的对话框中选择保存的路径和文件名,并点击“保存”。

保存配置文件可以方便后续的读取和使用。

5.软件更新总结:通过上述步骤,用户可以在不同操作系统上轻松使用伦茨变频器电脑操作软件《GDC操作入门》。

这款软件提供了方便、直观的参数设置界面,能够快速实现对伦茨变频器的控制和管理。

希望以上内容能够帮助用户了解并使用《GDC操作入门》软件。

伦茨变频器参数如下

伦茨变频器参数如下

伦茨变频器参数如下:(不全)
C001给定值选择(频率来源)1通过操作面板给定
C007输入端子功能选择1E4—正负转;E3—参数集转换;E2/E1 —点动速度1〜3 C008输出端子功能设置 1 故障信号
C010最小输出频率5Hz
C011最大输出频率55Hz
C012加速时间 5.0s
C013减速时间 5.0s
C014控制模式2V/F 线性
C015v/f 额定频率55Hz
C016Vmin 提升电压 2.80%
C018载波频率28KHz
C022电流最大值(工作)150%过电流极限值
C023电流最大值(制动)150%
C036直流加压制动的电压/ 电流 3.50%制动力矩
C037点动1 频率40Hz参数集1//25Hz 参数集2
C038点动2 频率45Hz参数集1//30Hz 参数集2
C039点动3 频率40Hz参数集1//35Hz 参数集2
C050输出频率**Hz运行频率值
**V变频器输出电压瞬时值
C052电机电压
C053直流母线电压**V变频器内部电容两端电压,一般在600V左右变化
C054电机视在电流**A变频器输出电流瞬时值
C055控制器负载** %变频器输出负载率,与电机实际负载有关
C056散热片温度** c监控变频器温度
C084电机定子电阻**矢量控制电动机定子绕组电阻值
C087电动机额定转速1450电动机铭牌值
C088电动机额定电流**A电动机铭牌值,注意电机保护有关
C089电动机额定频率50Hz电动机铭牌值
C090电动机额定电压380V电动机铭牌值
C091电动机功率因数0.84 电动机铭牌值
C092电动机定子绕组电感**mH。

伦茨GDC软件操作入门

伦茨GDC软件操作入门
讯并实现具有速度极限的转矩控制
GDC
操作入门
1、GDC软件综述
� GDC程序可以“在线模式”和“离线模式”使用:
� 离线模式 � 可以在没有与目标系统(控制器)相连接条件下使用。该功能允许离线设定参数、
编程等工作。 � 在线模式 � 通过PC的串口、并口或系统总线实现GDC与目标系统(控制器)间的通讯。该模式
点击Continue 你可以发现Assign AIF module to the basic unit对话 框,在该对话框中你可以指定需要的模块。 � 通过以下列表中的AIF module for ...指定相应的AIF模块。
GDC
操作入门
6、在GDC软件中指定控制器上FIF模块形式
� 如果目标控制器上连接有FIF模块,你可以通 过GDC查看FIF模块对应的参数,以实现FIF模 块参数设置。
� 通过以下列表中的FIF module for ...指定需要的FIF模块。
GDC
操作入门
7、快速调试
� 在目标控制器(变频器或伺服控制器)的说明文档调入GDC中 后,快速调试对话框将自动地出现在GDC的当前界面中。
GDC
操作入门
3、寻找目标系统(在线)
� “Driver connected to bus”的对话窗
� 所有的目标系统和系统所带的AIF/FIF模块都列在“Driver connected to bus”的对话窗中。
� 如果该对话框未出现,可以通过GDC主菜单Window → Drives connected to bus选择该窗体。
GDC
操作入门
LENZE GDC操作入门
制作人:何宇
GDC
目录
操作入门

伦茨(Lenze)82008210系列变频器中文说明书

伦茨(Lenze)82008210系列变频器中文说明书

782031C N Lenze伦茨橾作手册Global Drive8200/8210系列变频器功率范围0.37…11KW怎样用这些操作指令…对特定的功能,可先参考表中的内容,然后根据索引可看到详细的操作说明为了查阅方便操作指南中用了不同的符号,并在重要的条款中做了加黑处理这个符号给出方便操作信息注意!尽可能避免损坏设备注意!操作时小心人身安全Lenze 1本技术说明用于带有以下名牌的设备8201 E.lx.lx 8203 E.lx.lx 8211 E.Ox.lx 8213 E.Ox.lx 8202 E.lx.lx 8204 E.lx.lx 82l2 E.Ox.lx 82l4 E.0x.lx82l5 E.Ox.lx 82l7 E.Ox.lx 82ll E.lx.2x 82l3 E.lx.2x 82l5 E.lx.2x 82l7 E.lx.2x 82O2E.lx.lx.YOO282l6 E.Ox.lx82l8 E.Ox.lx82l2 E.lx.2x82l4 E.lx.2x82l6 E.lx.2x82l8 E.lx.2x82O2 E.2x.lx.YOO2 装配深度减少的改型变频器类型IP2O封装硬件版本号和索引号软件版本和索引号改型编辑:O3.ll.l994 打印日期 O5.l2.l994 改变软件版本号2x 13.02.199507.08.19952 Lenze目录设计和安装8200/8210系列的特点 (6)1.变频器的数据 (7)1.1通用数据 (7)1.2与型号有关的数据 (8)1.3制造商声明 (9)1.3.1直接应用 (9)2.尺寸和安装 (10)2.1安装 (10)2.2外型尺寸 (11)3.01 (14)3.18200系列变频器的主电路连接 (14)3.28210系列的主电路连接 (15)3.3控制接线 (16)3.4控制输入和输出 (17)3.5并联直流母线运行 (18)3.5.1多台变频器的并联 (18)3.5.2直流电压供电 (18)3.6射频干扰的抑制和屏蔽 (19)4.23 (21)4.1操作面板8201BB (21)4.2操作面板的引出端子的8272BB (22)4.3设定电位器 (23)4.4制动斩波器 (23)4.5主电抗器 (25)4.6熔断器 (26)4.7抑制射频干扰滤波器 (27)4.8电机滤波器 (28)4.9电机电压滤波器 (29)4.10附件 (30)编程:1.开关初始化 (31)2 (32)3.显示 (34)3.1运行状态显示 (34)3.2操作面板8201BB (34)3.3显示值 (36)3.4启动显示 (36)4.基本控制操作 (37)4.1操作编程结构 (37)Lenze 34.2参数代码的设定和改变 (37)4.3操作模式 (40)4.4参数集 (40)5.8200变频器的编程 (41)5.1基本设定 (41)5.1.1最小输出频率f mn (41)5.1.2最大频率设定f_ (41)5.1.3加、减速时间设定 (42)5.1.4V/f 额定频率 (42)5.1.5V/f特性和提升电压设定V_ (43)5.2给定值选择 (44)5.2.1模拟量给定值选择 (44)5.2.2通过LCD操作面板给定 (44)5.2.3寸动频率JOG (45)5.2.4模拟电机电位器 (45)5.3UVWXYZ (46)5.3.1控制器使能(RFR) (46)5.3.2改变旋转方向(CW/CCW) (46)5.3.3快速停止(QSP) (47)5.3.4DC 制动(DC INJ) (47)5.3.5改变参数集(PAR) (47)5.3.6跳闸设定(TRIP) (48)5.3.7端子配置一览 (48)5.3.8继电器输出 (49)5.3.9模拟量输出 (50)5.4扩展设置 (51)5.4.1起动选择/瞬间重起动电路 (51)5.4.2最大电流限制 (52)5.4.3I2.t 监视 (53)5.4.4滑差补偿 (53)5.4.5跳闸复位 (54)5.4.6运行时间表 (54)5.4.7软件版本和变频器型号 (54)5.58200系列代码表 (59)6.8210系列变频器编程 (59)6.1基本设置 (59)6.1.1最小输出频率f;^ (59)6.1.2最大输出频率fj/4 (60)6.1.3加速和减速时间 (61)6.1.4V/f额定频率t (62)6.1.5控制方式 (62)6.1.6提升电压V/i n设定 (62)6.2设定值选择 (62)6.2.1模拟量给定值选择 (63)6.2.2通过操作面板给定 (64)4Lenze6.2.3寸动频率(JOG) (64)6.2.4电机电位器 (64)6.3控制端子功能 (65)6.3.1控制器使能(RFR) (65)6.3.2改变旋转方向(CW/CCW) (66)6.3.3快停(QSP) (66)6.3.4直流制动(DC INJ) (66)6.3.5参数集(TRIP)改变 (67)6.3.6跳闸设定 (68)6.3.7端子配置一览 (69)6.3.8继电器输出 (70)6.3.9模拟量输出 (70)6.4扩展设定 (71)6.4.1起动选择/瞬间重起动 (72)6.4.)最大电流限制 (72)6.4.3电机数据输人 (73)6.4.4I2.t 监控 (73)6.4.5滑差补偿 (74)6.4.6斩波频率 (74)6.4.7跳闸复位 (74)6.4.8运行时间表 (74)6.4.9软件版本和变频器型号 (75)6.4.10运行速度显示 (75)6.58210系列代码表 (76)维护1.监视报警 (81)2.故障报警 (81)2.1主电路连接中错误指示 (81)2.2操作中的故障报警 (81)3.故障确定 (83)3.1电机不转 (83)3.2LED绿灯闪烁 (83)3.3LED红灯闪烁(每0.4秒) (83)3.4LED红灯闪烁(每秒) (83)3.5LED 不亮 (83)3.6电机运行不平稳 (83)3.7电机的电流过大 (84)Lenze 58200/8210系列的特点230V电压等级的8200系列包括4种型号的变频器。

伦茨变频器参数如下

伦茨变频器参数如下

伦茨变频器参数如下:(不全)
C001给定值选择(频率来源)1通过操作面板给定
C007输入端子功能选择1E4—正负转;E3-参数集转换;E2/E1-点动速度1~3 C008输出端子功能设置1故障信号
C010最小输出频率5Hz
C011最大输出频率55Hz
C012加速时间 5.0s
C013减速时间 5.0s
C014控制模式2V/F 线性
C015v/f额定频率55Hz
C016Vmin提升电压 2.80%
C018载波频率28KHz
C022电流最大值(工作)150%过电流极限值
C023电流最大值(制动)150%
C036直流加压制动的电压/电流 3.50%制动力矩
C037点动1频率40Hz参数集1//25Hz参数集2
C038点动2频率45Hz参数集1//30Hz参数集2
C039点动3频率40Hz参数集1//35Hz参数集2
C050输出频率**Hz运行频率值
C052电机电压**V变频器输出电压瞬时值
C053直流母线电压**V变频器内部电容两端电压,一般在600V左右变化
C054电机视在电流**A变频器输出电流瞬时值
C055控制器负载**%变频器输出负载率,与电机实际负载有关
C056散热片温度**℃监控变频器温度
C084电机定子电阻**矢量控制电动机定子绕组电阻值
C087电动机额定转速1450电动机铭牌值
C088电动机额定电流**A电动机铭牌值,注意电机保护有关
C089电动机额定频率50Hz电动机铭牌值
C090电动机额定电压380V电动机铭牌值
C091电动机功率因数0.84电动机铭牌值
C092电动机定子绕组电感**mH。

伦茨变频器软件设置

伦茨变频器软件设置

点开伦茨软件,选择“新工程(从系统中载入的工程)”。

下一步: 新名字siasun 8400 。

下一步:
设置保存路径。

下一步:
选择通讯方式,profinet/ethernet/ip。

设置ip地址。

ok 完成。

进入新建工程界面插入在线设备
选择通讯方式,profinet/ethernet/ip。

设置ip地址。

ok 传送设置。

名字不允许重复。

变频器参数设定(加速时间、减速时间等)
电机参数设定界面(功率、电压、电流)电机抱闸设定按钮
电机抱闸设定界面(抱闸释放、抱闸关闭、提升模式(auto.control))
功能块编辑(定义变频器硬件接线方式、状态字及控制字的设定)
变频器硬件接口定义变频器状态监控
通讯方式设定(mci代表profinet)。

浙江伦茨科技T3系列变频器说明书

浙江伦茨科技T3系列变频器说明书

浙江伦茨科技T3系列变频器说明书
浙江伦茨科技T3系列变频器说明如下:
C001给定值选择(频率来源)C007输入端子功能选择C008输出端子功能设置C010最小输出频率C011最大输出频率C012加速时间C013减速时间C014控制模式C015 v/f额定频率C016 Vmin提升电压C018载波频率C022电流最大值(工作)C023电流最大值(制动)C036直流加压制动的电压/电流C037点动1频率C038点动2频率C039点动3频率C050输出频率C052电机电压C053直流母线电压C054电机视在电流C055控制器负载C056散热片温度C084电机定子电阻C087电动机额定转速C088电动机额定电流C089电动机额定频率C090电动机额定电压C091电动机功率因数C092电动机定子绕组电感。

通过操作面板给定T3系列变频器正负转:
E3-参数集转换:E2/E1一点动速度1~31故障信号5Hz55Hz5.0s 5.0s 2 V/F 线性55Hz2.80%2 8KHz150%过电流极限值150%3.50%制动力矩40Hz参数集1//25Hz参数集245Hz参数集1//30Hz参数集240Hz参数集1//35Hz参数集2XXHz运行频率值XXV变频器输出电压瞬时值XXV变频器内部电容两端电压,一般在600V左右变化XXA变频器输出电流瞬时值XX%变频器输出负载率,与电机实际负载有关XX℃监控变频器温度XX矢量控制电动机定子绕组电阻值1450电动机铭牌值XXA电动机铭牌值,注意电
机保护有关50Hz电动机铭牌值380V电动机铭牌值0.84电动机铭牌值。

伦茨8400变频器面板按键说明_变频器接线和参数设置方法实物演示

伦茨8400变频器面板按键说明_变频器接线和参数设置方法实物演示

伦茨8400变频器面板按键说明_变频器接线和参数设置方法实物演示1.开关机按键:用于打开和关闭变频器的电源。

2.运行模式按键:用于选择变频器的运行模式,包括手动调速、自动调速和外部信号调速模式。

3.调速按键:用于手动调整电机的转速。

可通过加号和减号按键来增加或减小电机的转速。

4.停止按键:用于停止电机的运行。

5.重置按键:用于将变频器复位到出厂设置状态。

6.显示按键:用于查看变频器的各种参数和状态。

7.确认按键:用于确认对变频器参数的修改或设置。

8.导航按键:用于在变频器参数设置界面中进行菜单导航。

9.菜单按键:用于进入和退出变频器的参数设置界面。

10.数字输入按键:用于输入数字值或选择菜单选项。

11.模拟输入按键:用于输入模拟信号值,如电流或电压。

12.保存按键:用于保存变频器参数的修改。

1.接线方法:a.将输入电源接到变频器的电源输入端,注意接线的极性。

b.将电机的三相电源接到变频器的输出端,同样要注意接线的极性。

c.将变频器的控制信号接到控制终端,如启动、停止信号、调速信号等。

2.参数设置方法:a.打开变频器的电源开关,确保变频器处于待机状态。

b.按下菜单按键进入参数设置界面。

c.通过导航按键浏览参数菜单,并使用数字输入按键选择和修改参数值。

d.设置完毕后,按下保存按键保存参数修改。

e.退出参数设置界面,变频器即可按照新的参数进行工作。

实物演示:以下是伦茨8400变频器的实物演示过程:1.接线演示:a.将输入电源插头插入变频器的电源输入端。

b.将电机的三相电源插头插入变频器的输出端。

c.将控制信号线分别接到变频器的启动、停止和调速终端。

2.参数设置演示:a.打开变频器的电源开关,变频器开始工作。

b.按下菜单按键进入参数设置界面。

c.通过导航按键浏览参数菜单,选择需要修改的参数项。

d.使用数字输入按键输入新的参数值。

e.按下确认按键确认修改,并按下保存按键保存修改。

f.退出参数设置界面,变频器按照新的参数进行工作。
