手机常用信号的测试汇总

手机常用信号的测试

1．掌握手机常用供电电压的测试方法。

2．掌握手机常用波形的测试方法。

3．掌握手机常用频率的测试方法。

要求

1．实习前认真阅读实习指导

2．实习中测试信号电压、波形和频率时要启动相应的电路。

3．实习后写出实习报告。

手机常见供电电压的测试

维修不开机、不入网、无发射、不识卡、不显示等故障，需要经常测量相关电路的供电电压是否正常，以确定故障部位，这些供电电压，有些为稳定的直流电压，有些则为脉冲电压，一般来说，直流电压即可用万用表测量，也可用示波器测量，当然，用万用表测量是最为方便和简单的，只要所测电压与电路图上的标称电压相当，即可判断此部分电路供电正常；而脉冲电压一般需用示波器测量，用万用表测量，则与电路图中的标称值会有较大的出入。脉冲电压大都是受控的(有些直流电压也可能是受控的)，也就是说，这个脉冲电压只有在

启动相关电路时才输出，否则，用示波器也测不到。

下面分以下几种情况分析供电电压信号的测试方法。

一、外接电源供电电压

1．指导

维修手机时，经常需要用外接电源采代替手机电池，以方便维修工作，这个外接电源在和手机连接前，应调到和手机电池电压一致，过低会不开机，过高则有可能烧坏手机。

外接电源和手机连接后，要供到手机的电源IC 或电源稳压块。外接稳压电源输出的是一个直流电压，且不受控；测量十分简单，只需在电源IC或稳压块的相关引脚上，用万用表即可方便地测到。如果所测的电压与外接电源供电电压相等，可视为正常，否则，应检查供电支路是否有断路或短路现象。

2．操作

以摩托罗拉T2688手机为例，装上电池，不开机，测试直通电池正极的电压，共12处：

(1)功放U201的左上角(8脚)、右上角(6脚)。

(2)功控ICU202的4脚。

(3)电源ICU27的1、10脚。

(4)充电二极管D14的负极。

(5)射频供电ICIC301的7脚。

(6)U47的6脚。

(7)U35的4脚。

(8)振子驱动管集电极。

(9)电池退耦电容下端。

(10)发光二极管驱动管BQ2集电极。

(11)开机键外圈。

(12)U26的2脚。二、开机信号电压

1．指导

手机的开机方式有两种，一种是高电平开机，也就是当开关键被按下时，开机触发端接到电池电源，是一个高电平启动电源电路开机；一种是低电平开机，也就是当开关键被按下时，开机触发线路接地，是一个低电平启动电源电路开机。

爱立信、三星手机和摩托罗拉T2688手机基本上都是高电平触发开机。摩托罗拉、诺基亚及其他多数手机都是低电平触发开机。如果电路图中开关键的一端接地，则该手机是低电平触发开机，如果电路图中开关键的一端接电池电源，则该手机是高电平触发开机。

开机信号电压是一个直流电压，在按下开机键后应由低电平跳到高电平(或由高电压跳到低电平)。开机信号电压万用表测量很方便，将万用表黑表笔接地，红表笔接开机信号端，接下开机键后，电压应有高低电平的变化，否则，说明开机键或开机线不正常。

2．习操作

以摩托罗拉T2688手机为例，按下开机键，测试开机电压的变化情况。

三、逻辑电路供电电压

1．指导

逻辑电路供电电压基本上都是不受控的，即只要按下开机键就能测到，逻辑电路供电电压一般是稳定的直流电压，用万用表可以测量，电压值就是标称值。

2．操作

以摩托罗拉T2688手机为例，手机开机后，测试电源ICU272脚输出的DVCC(2.8V)、20脚输出的VSM(3V或5V)，27脚输出的AVCC (2.8V)、8脚输出的Ⅵ(TC(2.8V)、24脚输出的VTCXO(2.8V)及可控稳压U47的4脚输出的PVCC(1.8V)电压。

测到。为什么会这样呢?分析起来有两点：一是为了省电；二是为了与网络同步，使部分电路在不需要时不工作，否则，若射频电路都启动，手机就会乱套。可能有人会问：逻辑电路为什么不采用这种供电方式呢?逻辑电路不能，因为逻辑电路是手机的指挥中心，在任一时刻失去供电电压，整机就会瘫痪。

射频电路的受控电压一般受CPU输出的接收使能RXON(RXEN)、发射使能TXON(TXEN)等信号控制，由于RXON、TXON 信号为脉冲信号，因此，输出的电压也为脉冲电压，一般需用示波器测量，用万用表测量要小于标称值。

2．操作

以摩托罗拉T2688手机为例，在待机状态下先用示波器测试射频供电ICIC301的1脚输出的TX2V8(2.8V)、2脚输出的SYN2V8(2.8V)、8脚输出的RF2V8(2.8V)电压。再用万用表进行测试，观察测试结果的异同。

手机拨打112，再分别用示波器的万用表测量上述测试点。

五、SIM卡电路供电电压

1．指导

手机的SIM卡有6个触点，其中标注为SIMVCC 或VCC的触点为SIM卡供电端，由于SIM卡有两种不同工作电压的SIM卡，即3VSIM卡和 5VSIM卡，所以，在手机内部存在3VSIM卡电路及5VSIM卡电路，它们何时启动是与手机插卡后开机，SIM卡检测脉冲送到SIM卡座得到响应而进行识别。因此，测量SIMVCC电压最好选在开机瞬间用示波器进行测量。SIMVCC电压是一个3V左右的脉冲电压，用万用表测量要远远小于标称值。

2．操作

在开机瞬间，用示波器测量摩托罗拉T2688手机SIM座SIMVCC脚电压波形。正常情况下应为3V或5V的脉冲波形，再重新开机，用万用表测试，观察测试的不同。

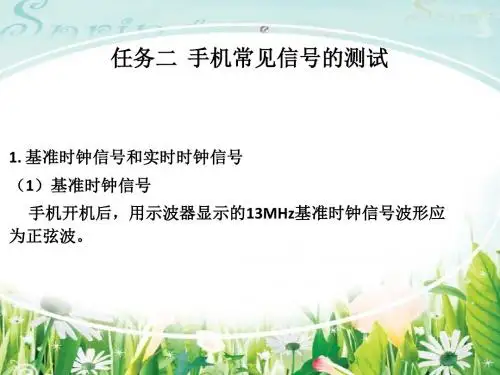

手机常见信号波形的测试

手机中很多关键测试点，用万用表测量很难确定信号是否正常，此时，必须借助示波器进行测量。示波器是反映信号瞬变过程的仪器，它能把信号波形变化直观显示出来。手机中的脉冲供电信号、时钟信号、数据信号、系统控制信号，QXL／Q、TXI／Q 以及部分射频电路的信号等，都能在示波器的荧屏上看到。通过将实
