PLC编程语言操作指令使用步骤详解
PLC操作规程
PLC操作规程引言概述：PLC（可编程逻辑控制器）是一种常用的自动化控制设备，广泛应用于工业控制系统中。
为了确保PLC的正常运行和安全性，制定并遵守PLC操作规程是非常重要的。
本文将详细介绍PLC操作规程的五个部分。
一、PLC操作前的准备工作：1.1 检查电源和电气连接：确保PLC的电源连接正常，电气线路无松动或短路等问题。
1.2 检查输入输出设备：确认PLC的输入输出设备连接正确，且与控制对象相匹配。
1.3 检查程序和数据备份：在进行PLC操作之前，应备份好原有程序和数据，以防止意外丢失。
二、PLC操作步骤：2.1 启动PLC：按下PLC的启动按钮或根据操作手册中的指示启动PLC，确保PLC处于正常工作状态。
2.2 加载程序：根据需要，将事先备份好的程序加载到PLC中，并进行必要的参数设置。
2.3 运行程序：通过操作界面或按下相应按钮，启动PLC程序的运行，实现对控制对象的控制。
三、PLC操作时的注意事项：3.1 避免过载：在进行PLC操作时，应确保控制对象的负载不超过PLC的额定负载，以防止PLC过载损坏。
3.2 防止干扰：避免将PLC放置在电磁干扰较大的环境中，以免干扰PLC的正常运行。
3.3 定期维护：定期对PLC进行检查和维护，清洁PLC设备，并检查电源和电气连接是否正常。
四、PLC操作故障处理：4.1 确认故障现象：在PLC操作过程中，如出现异常情况，应及时记录故障现象并进行确认。
4.2 排除外部因素：首先检查是否存在外部因素引起的故障，如电源故障、电气线路松动等。
4.3 联系维修人员：如果无法解决故障，应及时联系专业的PLC维修人员，避免自行拆卸和修理。
五、PLC操作安全措施：5.1 遵守操作规程：严格按照PLC操作规程进行操作，避免操作失误导致事故发生。
5.2 使用防护措施：在进行PLC操作时，应佩戴防护手套、护目镜等个人防护装备，确保人身安全。
5.3 停电操作：在对PLC进行维护或更换部件时，务必切断电源，避免电击和其他意外伤害。
西门子PLC指令教程 应用指令
•图5.10 中断调用程序
•第5章 应用指令
3. 中断程序 （1）构成 中断程序必须由三部分构成：中断程序标号、 中断程序指令和无条件返回指令。 （2）要求 （3）编制方法 （4）注意事项
返回本节
•第5章 应用指令
5.2.3 通信
通信指令包括： XMT，自由口发送指令 RCV，自由口接收指令 NETR，网络读指令 NETW，网络写指令 GPA，获取口地址指令
2. 写实时时钟 TODW，写实时时钟指令。用来设定实时时钟。 当使能输入有效时，系统将包含当前时间和日 期，一个8字节的缓冲区将装入时钟。
•第5章 应用指令
时钟缓冲区的格式如表5.2所示。
•表5.2 时钟缓冲区
•第5章 应用指令
程序实例 控制要求： 编写一段程序，可实现读、写实时时钟，并以BCD码显示分钟。时 钟缓冲区从VB100开始。 程序中的子程序SBR_0为写时钟子程序，将当前时间写入从VB100 开始的8字节时间缓冲区，时间设置如下表5.3所示。程序实现：读 写时钟程序如图5.9所示。
//使能输入 //调用子程序 //SBR_1
•图5.4 子程序调用举例
•第5章 应用指令
3. 带参数的子程序调用
（1）子程序参数 ➢变量名 ➢变量类型 ➢数据类型 （2）参数子程序调用的规则 （3）变量表使用 （4）程序实例
•第5章 应用指令
以上面指令为例，局部变量表分配如表5.1所示， 程序段如图5.5所示。
LD CALL
I0.0 SBR_0
//使 能 输 入 //调 用 子 程 序 0 //本 梯 级 为 二 级 //循 环 体 的 功 能 段
NEXT
//循 环 结 束 指 令
LD IN C W
详解PLC编程跳转指令的使用方法
详解PLC编程跳转指令的使用方法条件跳转指令：指令名称，助记符，指令代码，程序步如下表：程序步可以是连续执行或者是脉冲执行，CJ执行的为3步，CJ(P)为1步。
指令格式：当我们按下X000后，程序跳转指令开始运行，程序所跳转的位置为程序指针所在的位置，也就是标号10，在这里我们要注意程序指针写在左母线的左边。
当我们启动跳转指令后，X001这段程序就会被跳过不执行。
当X0为ON时，被跳转CJ命令到标号之间的程序不子执行。
在跳转过程中如果Y、M,S被OUT、SET. （RS）T指令驱动使输入发生变化则仍保持跳转前的状态。
例如，通过X1驱动输出Y10后发生跳转，在跳转过程中即使X0变为ON,但输出Y10仍有效。
注意：1、对于T、C,如果跳转时（定时器）或计数器正发生动作，则此时立即中断计数或停止计时，直到跳转结束后继续进行计时或计数。
但是，正在动作的定时器T192~T199与高速计数器C235~ C255. 不管有无跳转仍旧维续工作。
2、功能指令在跳转时不执行，但PLSY、PLSR、PWW指令除外。
子程序调用与返回指令：指令名称，助记符，指令代码，程序步如下表：指令格式：图中FEND表示主程序结束，在FEND前面的我们称为主程序，在FEND后面的我们称为子程序。
SRET表示子程序结束，或者叫子程序返回。
我们要注意，在FEND与SRET之间的程序，我们称为第一个子程序，在第二个SRET之前的我们称为第二个子程序。
当我们按下X001的时候，指针调用到P11，程序开始从P11这个地方从上往下开始执行，当碰到第一个SRET的时候，程序又返回到主程序中，但是在这个程序中如果X002被接通，那么程序指针则调用到P12，程序开始从上到下运行，当碰到第二个SRET的时候，程序返回到P12这个地方，然后在碰到第一个SRET的时候，返回到主程序。
因为P12这个程序是嵌套在P11这个程序中的，所以我们要注意，在（PLC）中这种程序嵌套最多只能使用5级。
plc st语言movp指令
PLC（可编程逻辑控制器）是用于自动化控制系统中的重要设备，它通过特定的PLC编程语言来实现各种控制任务。
其中，ST（结构化文本）语言是一种常用的PLC编程语言，它具有编写结构清晰、代码可读性强的特点。
在ST语言中，movp指令是一个常用的指令，用于在PLC 程序中实现点到点的运动控制。
下面我们将详细介绍ST语言和movp 指令的使用方法。
一、ST语言概述ST语言是一种基于结构化文本的PLC编程语言，它提供了丰富的语法和逻辑结构，可以方便地实现各种控制任务。
与传统的通联图和功能块图相比，ST语言的代码结构更清晰，能够更直观地表达程序逻辑。
在ST语言中，程序由不同的程序块组成，包括顺序功能块、中断功能块、函数块等，可以根据实际需要自由组合。
ST语言还支持各种常用的数据类型和运算符，能够满足复杂控制任务的编写需求。
二、movp指令功能movp指令是ST语言中的一个常用指令，它主要用于实现点到点的运动控制。
在工业自动化领域中，各种机械设备需要进行精准的定位和移动，movp指令能够实现对运动轴的位置控制，使设备能够按照预先设定的路径进行运动。
通过movp指令，PLC可以实现各种复杂的运动控制任务，包括直线运动、圆弧运动、螺旋运动等。
三、movp指令参数在ST语言中，使用movp指令需要指定一系列参数，包括运动轴编号、目标位置、速度、加速度、减速度等。
具体参数的设置需要根据实际的设备和运动控制要求来确定，通常需要结合设备的运动特性和工作环境来进行调试和优化。
通过合理设置参数，可以实现设备的精准定位和稳定运动，提高生产效率和产品质量。
四、movp指令应用movp指令在工业自动化领域中有着广泛的应用，可以实现各种复杂的运动控制任务。
在生产线上，通过PLC的运动控制程序可以实现对输送带、机械臂、装配机等设备的精准控制，使产品能够按照预定的路径和速度进行自动化生产。
另外，在包装、搬运、装配等环节中，movp指令也能够发挥重要作用，实现设备的快速、稳定、灵活的运动控制。
西门子PLC编程图文详解
*
5.1.3 触点并联指令
触点并联指令为：O、ON。 O（Or）：或指令。用于单个常开触点的并联连接。 ON(Or Not)：或反指令。用于单个常闭触点的并联连接。 图5-4 O、ON指令的用法 使用说明：（1）单个触点的O、ON指令可连续使用。 O、ON指令的操作数同前。
5.1.8 脉冲生成指令
脉冲生成指令为EU(Edge Up)、ED(Edge Down).下表为脉冲生成指令使用说明
*
图5-11 时序图
EU指令对其之前的逻辑运算结果的上升沿产生一个宽度为一个扫描周期的脉冲，如图中的M0.0；ED指令对其逻辑运算结果的下降沿产生一个宽度为一个扫描周期的脉冲，如图中的M0.1。脉冲指令常用于启动及关断条件的判定以及配合功能指令完成一些逻辑控制任务。
例：
逻辑取及线圈驱动指令
逻辑取及线圈驱动指令为LD、LDN和=。 LD（Load）：取指令。用于网络块逻辑运算开始的常开触点与母线的连接。 LDN（Load Not）：取反指令。用于网络块逻辑运算开始的常闭触点与母线的连接。 =（Out）：线圈驱动指令。
图5-1 LD、LDN、=指令用法
语句表
RI，立即复位指令
*
（2）=I，立即输出指令
（1）立即触点指令 在每个标准触点指令的后面加“I”。指令执行时，立即读取物理输入点的值，但是不刷新对应映像寄存器的值。 这类指令包括：LDI、LDNI、AI、ANI、OI和ONI。 用法： LDI bit 例： LDI I0.2 注意：bit只能是I类型。
图5-12 跳变应用
逻辑堆栈操作指令
S7-200系列PLC使用一个9层堆栈来处理所有逻辑操作。堆栈是一组能够存储和取出数据的暂存单元，其特点是“先进后出”。每一次进行入栈操作，新值放入栈顶，栈底值丢失；每一次进行出栈操作，栈顶值弹出，栈底值补进随机数。逻辑堆栈指令主要用来完成对触点进行的复杂连接。

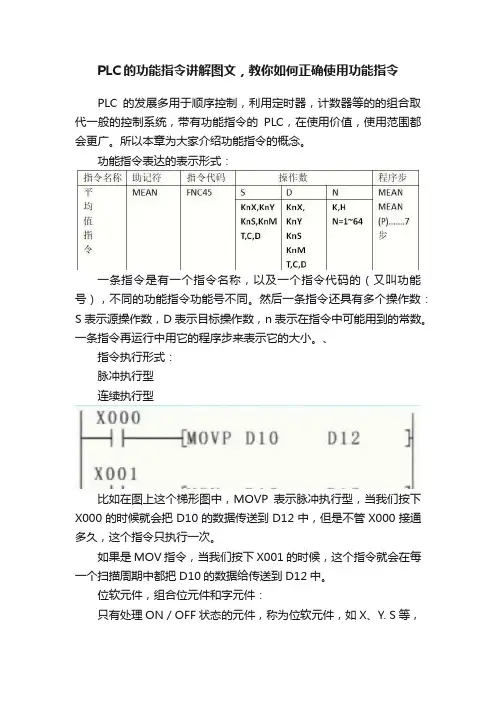

PLC的功能指令讲解图文，教你如何正确使用功能指令
PLC的功能指令讲解图文，教你如何正确使用功能指令PLC的发展多用于顺序控制，利用定时器，计数器等的的组合取代一般的控制系统，带有功能指令的PLC，在使用价值，使用范围都会更广。
所以本章为大家介绍功能指令的概念。
功能指令表达的表示形式：一条指令是有一个指令名称，以及一个指令代码的（又叫功能号），不同的功能指令功能号不同。
然后一条指令还具有多个操作数：S表示源操作数，D表示目标操作数，n表示在指令中可能用到的常数。
一条指令再运行中用它的程序步来表示它的大小。
、指令执行形式：脉冲执行型连续执行型比如在图上这个梯形图中，MOVP表示脉冲执行型，当我们按下X000的时候就会把D10的数据传送到D12中，但是不管X000接通多久，这个指令只执行一次。
如果是MOV指令，当我们按下X001的时候，这个指令就会在每一个扫描周期中都把D10的数据给传送到D12中。
位软元件，组合位元件和字元件：只有处理ON / OFF状态的元件，称为位软元件，如X、Y. S等，其它处理数字数据的元件，例如T。
C. D. V. Z等，称为字软元件。
位元件由Kn加首元件号的组合，也可以处理数字数据，组成字元件，称组合位元代或位元件组合。
组合位元件的组合规律是以4位为一组组合成单元。
K1~ K4为16位运算K5~ K8为32位运算。
例如K1XO表示X3 ~X0的4位 X0为最低位。
K4M10表示M25 ~M10的16位组合，10为最低。
KBM100表示131~M100组成的32位组合，M100为最低位。
BCD变换指令：为了方便大家理解，我们还是以表格的的形式来显示：指令格式：该指令表示，当接通X000后把D0中的二进制码转换成BCD码，然后送到D5里面去。
在这里给大家补充一下BCD码是：BCD码亦称二进码十进数或二-十进制代码。
用4位二进制数来表示1位十进制数中的0~9这10个数码。
BIN码变换指令：我们以表格的的形式来显示：该指令表示的是把BCD码转换成二进制码PLC外接数字开关：这个数字开关接在X0~X17上，如果我们要把这个数字开关上的1234进行转换那么就要用到以下这条指令。
PLC编程入门讲解
梯形图使用图形元素如继电器、触点、线圈等来表示控制逻辑，通过在图形界面上绘制 这些元素，可以构建控制程序。梯形图编程语言易于理解和学习，适合于初学者和工程
师快速开发PLC程序。
功能块图（FBD）
总结词
功能块图是一种基于块的图形化编程语 言，通过组合不同功能块实现控制逻辑 。
VS
详细描述
功能块图使用不同的功能块表示不同的控 制功能，通过将这些功能块连接起来，可 以构建复杂的控制程序。功能块图编程语 言适用于对控制逻辑要求较高且需要快速 实现的应用场景。
配置硬件和通讯
配置I/O模块
根据控制需求选择合适的输入输出模块，并进行配置。
设置通讯参数
配置PLC的通讯参数，包括通讯协议、通讯端口等。
编写程序
设计控制逻辑
根据工艺流程和控制需求设计控制逻辑。
使用编程软件
使用PLC厂商提供的编程软件进行程序编写 。
测试和调试程序
模拟测试
在模拟环境下测试程序，确保逻辑正确。
温度控制
总结词
温度控制是工业生产中常见的控制需求，通过PLC编程可以实现精确的温度控制。
详细描述
在温度控制中，首先需要将温度传感器接入PLC的输入端，然后将控制电热元件的输出端接入PLC的输出端。程 序需要根据温度传感器的输入信号，通过PID控制算法计算出控制电热元件所需的输出信号，以实现精确的温度 控制。同时，程序还需要考虑温度控制的稳定性和抗干扰能力。
液位控制
总结词
液位控制是化工、水处理等领域中常见的控制需求，通过PLC编程可以实现精确的液位 控制。
详细描述
在液位控制中，首先需要将液位传感器接入PLC的输入端，然后将控制阀门或泵的输出 端接入PLC的输出端。程序需要根据液位传感器的输入信号，通过逻辑控制或PID控制 算法计算出控制阀门或泵所需的输出信号，以实现精确的液位控制。同时，程序还需要
最常用的PLC编程语言和编程方法详解
最常用的PLC编程语言和编程方法详解三菱PLC现在有5种规范的编程语言，包含图形化编程语言和文本化编程语言。
图形化编程语言包含：梯形图（LD－Ladder Diagram）、功用块图（FBD －Function Block Diagram）、次序功用图（SFC －Sequential Function Chart）。
文本化编程语言包含：指令表（IL-Instruction List）和结构化文本（ST-Strutured Text）。
IEC 1131-3的编程语言是IEC工作组对世界规模的PLC厂家的编程语言合理地吸收、学习的基础上构成的一套针对工业操控体系的世界编程语言规范，它不光适用于PLC体系，并且还适用于更广泛的工业操控范畴，为PLC编程语言的全球规范化做出了重要的奉献。
一、继电器梯形图（LD）继电器梯形图（LD－Ladder Diagram）语言是PLC首要选用的编程语言，也是PLC最普遍选用的编程语言。
梯形图编程语言是从继电器操控体系原理图的基础上演变而来的，与继电器操控体系梯形图的根本思想是共同的，只是在运用符号和表达方式上有必定差异。
PLC的规划初衷是为工厂车间电气技术人员而运用的，为了契合继电器操控电路的思维习气，作为首要在PLC中运用的编程语言，梯形图保留了继电器电路图的风格和习气，成为广大电气技术人员最简略接受和运用的语言。
1．软继电器PLC梯形图中的某些编程元件沿用了继电器这一称号，如输入继电器、输出继电器、内部辅佐继电器等，可是它们不是实在的物理继电器，而是一些存储单元（软继电器），每一软继电器与PLC存储器中映像寄存器的一个存储单元相对应。
该存储单元假如为“1”状况，则表明梯形图中对应软继电器的线圈“通电”，其常开触点接通，常闭触点断开，称这种状况是该软继电器的“1”或“ON”状况。
假如该存储单元为“0”状况，对应软继电器的线圈和触点的状况与上述的相反，称该软继电器为“0”或“OFF”状况。
GE工控PLC编程指令
GE工控PLC编程指令简介本文档旨在介绍GE工控PLC编程的基本指令和使用方法。
GE工控PLC是一种可编程逻辑控制器，被广泛应用于工业自动化领域。
指令列表1. LD - 装载指令：将指定的位或字存储器装载到寄存器中。
2. OUT - 输出指令：将寄存器中的数据输出到指定的位或字存储器中。
3. ADD - 加法指令：将两个操作数相加，并将结果存储到指定的寄存器中。
4. SUB - 减法指令：将第二个操作数从第一个操作数中减去，并将结果存储到指定的寄存器中。
5. MUL - 乘法指令：将两个操作数相乘，并将结果存储到指定的寄存器中。
6. DIV - 除法指令：将第一个操作数除以第二个操作数，并将结果存储到指定的寄存器中。
7. JMP - 跳转指令：根据条件跳转到指定的程序段。
8. MOV - 移动指令：将一个操作数的值移动到另一个操作数中。
9. CMP - 比较指令：将两个操作数进行比较，根据比较结果设置标志位。
10. CALL - 调用指令：调用指定的子程序。
11. RET - 返回指令：从子程序返回到主程序。
使用方法以下是GE工控PLC编程的基本使用方法：1. 编写程序 - 使用GE工控PLC编程软件，编写所需的逻辑程序。
2. 装载程序 - 将编写好的程序装载到GE工控PLC中。
3. 调试程序 - 在GE工控PLC中进行程序调试和测试，确保程序运行正常。
4. 上线运行 - 将调试通过的程序上线运行，实现工业控制自动化。
注意事项在编写和使用GE工控PLC编程指令时，需要注意以下事项：1. 确保程序的逻辑正确 - 在编写程序时，仔细设计逻辑，确保程序的正确性和可靠性。
2. 备份程序 - 在装载程序之前，务必备份原有的程序，以防止意外情况导致程序数据丢失。
3. 做好程序调试 - 在上线运行之前，充分调试和测试程序，排除所有可能存在的错误和问题。
4. 遵循操作规范 - 使用GE工控PLC时，严格遵循操作规范，确保操作的安全性和准确性。
PLC常用基本指令及应用
PLC常用基本指令及应用
取指令LD
LD含义指与左母线相连的常开指令。
操作元件；输入继电器X，输出继电器y，辅助继电器m0 ，定时器T,计数器C，状态继电器s等软继电器的触点
LDI
OUT
示例
LD指令
LDI指令
示例一
示例1指令语句表
AND指令
含义常开触点作串联连接。
操作元件;XYMTCS等软元件的触点。
ANI指令
含义常闭触点作串联连接。
操作元件;XYMTCS等软元件的触点
ANI指令
OR
ORI
操作元件;XYMTCS等软元件的触点。
示例三
ANB ORB OR指令ORI指令
块
SET和RST是组合使用。
示例五
定时器T
用法；当定时器通电后并开始计时，当计时到了，这时定时器的触点就开始动作，就可以取定时器相应的触点来控制其它操作元作。
示例六
分析
当按下X0时，辅助继电器m0通电并自锁，哪么时间继电器t0得电，当计时到100后，时间继电器开始动作，它的常开触点t0闭合，那么输出继电器Y0通电。
计数器C
分析
1
2m0 3。
plc应用指令实例与编程技巧
plc应用指令实例与编程技巧PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的控制设备。
它通过编程实现对机器、设备的自动控制和监控。
在PLC 的编程中，应用指令的选择和编程技巧的运用至关重要。
本文将介绍一些常用的PLC应用指令实例和编程技巧。
一、常用PLC应用指令实例1. LD指令：该指令用于将一个位地址的逻辑值（0或1）传送给一个位地址。
例如，当输入X0为1时，将其传送给输出Y0。
2. AND指令：该指令用于逻辑与运算，将两个位地址的逻辑值进行与运算，并将结果传送给一个位地址。
3. OR指令：该指令用于逻辑或运算，将两个位地址的逻辑值进行或运算，并将结果传送给一个位地址。
4. SET指令：该指令用于将一个位地址设置为1。
例如，当满足某个条件时，设置输出Y0为1。
5. RESET指令：该指令用于将一个位地址复位为0。
例如，当不满足某个条件时，复位输出Y0为0。
6. MOV指令：该指令用于将一个字地址的值传送给另一个字地址。
例如，将输入字地址D0的值传送给输出字地址D1。
7. ADD指令：该指令用于将两个字地址的值相加，并将结果存储到一个字地址。
8. SUB指令：该指令用于将两个字地址的值相减，并将结果存储到一个字地址。
9. MUL指令：该指令用于将两个字地址的值相乘，并将结果存储到一个字地址。
10. DIV指令：该指令用于将两个字地址的值相除，并将结果存储到一个字地址。
二、PLC编程技巧1. 合理划分程序块：将程序按功能划分为多个程序块，有利于提高程序的可读性和维护性。
例如，可以将IO读写、逻辑控制、报警处理等功能划分为不同的程序块。
2. 使用符号常量：将常用的地址和数值定义为符号常量，方便程序的修改和维护。
例如，可以将输入输出地址定义为常量，而不是直接写入具体的地址。
3. 添加注释：在程序中添加注释，对于复杂的逻辑和关键步骤进行说明，方便后续的调试和维护工作。
4. 合理使用计时器和计数器：在程序中合理使用计时器和计数器指令，可以实现一些时间控制和计数功能。
plc指令的功能和用法
plc指令的功能和用法
PLC（可编程逻辑控制器）指令是PLC程序中最基本的单元，它用于实现各种功能，如控制输出，读取输入，计算数学运算等。
PLC指令的功能分为三类，包括输入/输出控制指令、数学运算指令和逻辑运算指令。
输入/输出控制指令用于控制PLC的输出，例如打开或关闭一个继电器。
数学运算指令用于执行加、减、乘、除等数学运算。
逻辑运算指令用于执行与、或、非等逻辑运算。
PLC指令的用法可以分为三步：输入指令，输入参数，执行指令。
首先，用户需要输入指令，根据不同的需求选择不同的指令类型，例如控制输出或者执行数学运算。
其次，用户需要输入参数，参数包括操作数以及可能的常量和变量。
最后，PLC将根据指令和参数执行相应的操作，输出结果。
在PLC程序中，通常需要使用多个指令来实现一项任务。
例如，在控制一个机器人的运动时，需要使用多个指令来控制它的各个部分的运动。
此外，PLC指令的顺序也非常重要，不同的顺序会影响程序的运行结果。
总之，PLC指令是PLC程序中最基本的单元，它可以控制输入、输出、执行数学运算和逻辑运算等操作，用户可以根据不同的需求选择不同的指令类型，并输入相应的参数来执行操作。
PLC编程语言操作指令使用步骤详解
PLC编程语言/操作指令/使用步骤详解[导读]控制系统流程图是一种较新的编程方法。
它是用像控制系统流程图一样的功能图表达一个控制过程，目前国际电工协会（IEC）正在实施发展这种新式的编程标准。
一、PLC编程语言1．梯形图编程语言梯形图沿袭了继电器控制电路的形式，它是在电器控制系统中常用的继电器、接触器逻辑控制基础上简化了符号演变来的，形象、直观、实用。
梯形图的设计应注意以下三点：（一）梯形图按从左到右、从上到下的顺序排列。
每一逻辑行起始于左母线，然后是触点的串、并联接，最后是线圈与右母线相联。
（二）梯形图中每个梯级流过的不是物理电流，而是“概念电流”，从左流向右，其两端没有电源。
这个“概念电流”只是形象地描述用户程序执行中应满足线圈接通的条件。
（三）输入继电器用于接收外部输入信号，而不能由PLC内部其它继电器的触点来驱动。
因此，梯形图中只出现输入继电器的触点，而不出现其线圈。
输出继电器输出程序执行结果给外部输出设备，当梯形图中的输出继电器线圈得电时，就有信号输出，但不是直接驱动输出设备，而要通过输出接口的继电器、晶体管或晶闸管才能实现。
输出继电器的触点可供内部编程使用。
2．语句表编程语言指令语句表示一种与计算机汇编语言相类似的助记符编程方式，但比汇编语言易懂易学。
一条指令语句是由步序、指令语和作用器件编号三部分组成。
3．控制系统流程图编程图控制系统流程图是一种较新的编程方法。
它是用像控制系统流程图一样的功能图表达一个控制过程，目前国际电工协会（IEC）正在实施发展这种新式的编程标准。
二、基本指令简介基本指令如表所示取指令LDI、Q、M、SM、T、C、V、S、L常开接点逻辑运算起始取反指令LDNI、Q、M、SM、T、C、V、S、L常闭接点逻辑运算起始线圈驱动指令=Q、M、SM、T、C、V、S、L 驱动线圈的输出与指令AI、Q、M、SM、T、C、V、S、L 单个常开接点的串联与非指令ANI、Q、M、SM、T、C、V、S、L 单个常闭接点的串联或指令OI、Q、M、SM、T、C、V、S、L 单个常开接点的并联或非指令ON单个常闭接点的并联置位指令SI、Q、M、SM、T、C、V、S、L 使动作保持复位指令RI、Q、M、SM、T、C、V、S、L 使保持复位正跳变EDI、Q、M、SM、T、C、V、S、L 输入信号上升沿产生脉冲输出负跳变EU输入信号下降沿产生脉冲输出空操作指令NOP 无三、使步序作空操作1、标准触点LD、A、O、LDN、AN、ON、LD，取指令。
三菱PLC高速处理指令编程（新手教学）
三菱PLC高速处理指令编程（新手教学）1和输入输出有关的指令（1）输入输出刷新指令REF REF(P)指令的编号为FNC50。
三菱FX系列plc采用集中输入输出的方式。
如果需要最新的输入信息以及希望立即输出结果则必须使用该指令。
如图1所示，当X0接通时，X10～X17共8点将被刷新；当X1接通时，则Y0～Y7、Y10～Y17、共16点输出将被刷新。
三菱PLC高速处理指令图1 输入输出刷新指令的使用使用REF指令时应注意：1）目标操作数为元件编号个位为0的X和Y，n应为8的整倍数。
2）指令只要进行16位运算，占5个程序步。
（2）滤波调整指令REFF REFF(P)指令的编号为FNC51。
在FX系列PLC中X0～X17使用了数字滤波器，用REFF指令可调节其滤波时间，范围为0～60ms（实际上由于输入端有RL滤波，所以最小滤波时间为50μs）。
如图2所示，当X0接通时，执行REFF指令，滤波时间常数被设定为1ms。
三菱PLC高速处理指令图2 滤波调整指令说明使用REFF指令时应注意：1）REFF为16位运算指令，占7个程序步。
2）当X0～X7用作高速计数输入时或使用FNC56速度检测指令以及中断输入时，输入滤波器的滤波时间自动设置为50ms。
（3）矩阵输入指令MTR MTR指令的编号为FNC52。
利用MTR 可以构成连续排列的8点输入与n点输出组成的8列n行的输入矩阵。
如图3所示，由[S]指定的输入X0～X7共8点与n点输出Y0、Y1、Y2（n=3）组成一个输入矩阵。
PLC在运行时执行MTR指令，当Y0为ON时，读入第一行的输入数据，存入M30～M37中；Y1为ON 时读入第二行的输入状态，存入M40～M47。
其余类推，反复执行。
三菱PLC高速处理指令图3 矩阵输入指令的使用使用MTR指令时应注意：1）源操作数[S]是元件编号个位为0的X，目标操作数[D1] 是元件编号个位为0的Y，目标操作数[D2] 是元件编号个位为0的Y、M 和S，n的取值范围是2～8。
三菱PLC指令说明
三菱PLC指令说明1. 概述三菱PLC（Programmable Logic Controller）是一种可编程逻辑控制器，它通常应用于工业自动化领域中。
PLC通过编程来实现机器、设备和生产线的控制。
在编程过程中，指令是最基本的控制单元。
本文将介绍三菱PLC常用指令的使用方法和示例，以帮助初学者更快地上手PLC编程。
2. 指令分类三菱PLC指令主要分为以下几类：2.1. 位指令位指令是通过设置或清除变量中的某个位，来控制设备和机器的状态。
在PLC编程中，常用的位指令包括AND、OR、XOR、NOT、SET、RESET等。
2.1.1. AND指令AND指令用于将两个输入端的逻辑值做AND运算，并将结果输出到输出端。
具体语法如下：LD <输入端1>AND <输入端2>OUT <输出端>其中，<输入端1>和<输入端2>可以是一个变量、一个IO口或一个常量。
例如：LD Y0AND Y1OUT M0表示将Y0和Y1的逻辑值做AND运算，并将结果输出到M0。
2.1.2. OR指令OR指令用于将两个输入端的逻辑值做OR运算，并将结果输出到输出端。
具体语法如下：LD <输入端1>OR <输入端2>OUT <输出端>其中，<输入端1>和<输入端2>可以是一个变量、一个IO口或一个常量。
例如：LD Y0OR Y1OUT M0表示将Y0和Y1的逻辑值做OR运算，并将结果输出到M0。
2.1.3. XOR指令XOR指令用于将两个输入端的逻辑值做XOR运算，并将结果输出到输出端。
具体语法如下：XOR <输入端2>OUT <输出端>其中，<输入端1>和<输入端2>可以是一个变量、一个IO口或一个常量。
例如：LD Y0XOR Y1OUT M0表示将Y0和Y1的逻辑值做XOR运算，并将结果输出到M0。
plc的结构体指令的用法
plc的结构体指令的用法PLC（可编程逻辑控制器）是一种用于自动化控制的设备，它使用结构化文本或图形化编程语言来编写控制程序。
在PLC编程中，结构体指令（Structured Text Instruction）用于创建和操作用户定义的数据结构。
结构体是一种将不同类型的变量组合在一起形成新的数据类型的方式。
通过结构体，可以将相关的变量组织在一起，方便进行处理和访问。
在PLC编程中，结构体通常用于创建复杂的数据结构，例如表示设备、系统状态、报警等等。
使用结构体指令，可以对结构体进行以下操作：1. 定义结构体：使用STRUCT关键字来定义一个结构体，指定结构体的名称和成员变量的类型和名称。
例如： structured-textSTRUCTmember1: INT;member2: REAL;END_STRUCT2. 初始化结构体：可以使用结构体初始化的方式为结构体成员变量赋初值。
例如：structured-text3. 访问结构体成员：可以使用点号操作符（.）来访问结构体的成员变量。
例如：structured-textmember1Value := myStruct.member1;4. 修改结构体成员：可以使用赋值操作符（:=）来修改结构体的成员变量的值。
例如：structured-textmyStruct.member2 := 2.718;5. 传递结构体参数：可以将结构体作为参数传递给函数或函数块，并在其中进行操作和处理。
例如：structured-textFUNCTION MyFunction(inputStruct: STRUCT := (member1 := 0, member2 := 0.0)): STRUCTVARoutputStruct: STRUCT;END_VARoutputStruct := inputStruct;/* 在这里对结构体进行操作 */RETURN outputStruct;END_FUNCTION通过结构体指令，可以更好地组织和管理PLC程序中的数据，提高程序的可读性和可维护性。
PLC程序详解
PLC程序详解（图文并貌）一、时间继电器：TON 使能＝1计数，计数到设定值时（一直计数到32767），定时器位＝1。
使能＝0复位（定时器位＝0）。
TOF 使能＝1，定时器位＝1，计数器复位（清零）。
使能由1到0负跳变，计数器开始计数，到设定值时（停止计数），定时器位＝0。
如下图：图1：使能＝1时，TOF（T38）的触点动作图图2：使能断开后，计数到设定值后，TOF（T38）的触点动作图（其中T38常开触点是在使能由1到0负跳变后计数器计时到设定值后变为0的）TONR 使能＝1，计数器开始计数，计数到设定值时，计数器位＝1。
使能断开，计数器停止计数，计数器位仍为1，使能位再为1时，计数器在原来的计数基础上计数。
以上三种计数器可以通过复位指令复位。
正交计数器A相超前B相90度，增计数B相超前A相90度，减计数当要改变计数方向时（增计数或减计数），只要A相和B相的接线交换一下就可以了。
二、译码指令和编码指令：译码指令和编码指令执行结果如图所示：DECO是将VW2000的第十位置零（为十进制的1024），ENCO输入IN最低位为1的是第3位，把3写入VB10（二进制11）。
三、填表指令（ATT）S7－200填表指令（ATT）的使能端（EN）必须使用一个上升沿或下降沿指令（即在下图的I0.1后加一个上升沿或下降沿），若单纯使用一个常开触点，就会出现以下错误：这一点在编程手册中也没有说明，需要注意。
其他的表格指令也同样。
四、数据转换指令使用数据转换指令时，一定要注意数据的范围，数据范围大的转换为数据范围小的发注意不要超过范围。
如下图所示为数据的大小及其范围。
（1）BCD码转化为整数（BCD＿I）关于什么是BCD码，请参看《关于BCD码》。
BCD码转化为整数，我是这样理解的：把BCD码的数值看成为十进制数，然后把BCD到整数的转化看成是十进制数到十六进制数的转化。
如下图所示，BCD码为54，转化为整数后为36。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PLC编程语言/操作指令/使用步骤详解
[导读]控制系统流程图是一种较新的编程方法。
它是用像控制系统流程图一样的功能图表达一个控制过程，目前国际电工协会（IEC）正在实施发展这种新式的编程标准。
一、PLC编程语言
1．梯形图编程语言
梯形图沿袭了继电器控制电路的形式，它是在电器控制系统中常用的继电器、接触器逻辑控制基础上简化了符号演变来的，形象、直观、实用。
梯形图的设计应注意以下三点：
（一）梯形图按从左到右、从上到下的顺序排列。
每一逻辑行起始于左母线，然后是触点的串、并联接，最后是线圈与右母线相联。
（二）梯形图中每个梯级流过的不是物理电流，而是“概念电流”，从左流向右，其两端没有电源。
这个“概念电流”只是形象地描述用户程序执行中应满足线圈接通的条件。
（三）输入继电器用于接收外部输入信号，而不能由PLC内部其它继电器的触点来驱动。
因此，梯形图中只出现输入继电器的触点，而不出现其线圈。
输出继电器输出程序执行结果给外部输出设备，当梯形图中的输出继电器线圈得电时，就有信号输出，但不是直接驱动输出设备，而要通过输出接口的继电器、晶体管或晶闸管才能实现。
输出继电器的触点可供内部编程使用。
2．语句表编程语言
指令语句表示一种与计算机汇编语言相类似的助记符编程方式，但比汇编语言易懂易学。
一条指令语句是由步序、指令语和作用器件编号三部分组成。
3．控制系统流程图编程图
控制系统流程图是一种较新的编程方法。
它是用像控制系统流程图一样的功能图表达一个控制过程，目前国际电工协会（IEC）正在实施发展这种新式的编程标准。
二、基本指令简介
基本指令如表所示
取指令
LD
I、Q、M、SM、T、C、V、S、L
常开接点逻辑运算起始
取反指令
LDN
I、Q、M、SM、T、C、V、S、L
常闭接点逻辑运算起始
线圈驱动指令
=
Q、M、SM、T、C、V、S、L 驱动线圈的输出与指令
A
I、Q、M、SM、T、C、V、S、L 单个常开接点的串联
与非指令
AN
I、Q、M、SM、T、C、V、S、L 单个常闭接点的串联
或指令
O
I、Q、M、SM、T、C、V、S、L 单个常开接点的并联
或非指令
ON
单个常闭接点的并联
置位指令
S
I、Q、M、SM、T、C、V、S、L 使动作保持
复位指令
R
I、Q、M、SM、T、C、V、S、L 使保持复位
正跳变
ED
I、Q、M、SM、T、C、V、S、L 输入信号上升沿产生脉冲输出
负跳变
EU
输入信号下降沿产生脉冲输出
空操作指令
NOP 无
三、使步序作空操作
1、标准触点LD、A、O、LDN、AN、ON、
LD，取指令。
表示一个与输入母线相连的常开接点指令，即常开接点逻辑运算起始。
LDN，取反指令。
表示一个与输入母线相连的常闭接点指令，即常闭接点逻辑运算起始。
A，与指令。
用于单个常开接点的串联。
AN，与非指令。
用于单个常闭接点的串联。
O，或指令。
用于单个常开接点的并联。
ON，或非指令。
用于单个常闭接点的并联。
2、正、负跳变ED、EU
ED，在检测到一个正跳变（从OFF到ON）之后，让能流接通一个扫描周期。
EU，在检测到一个负跳变（从ON到OFF）之后，让能流接通一个扫描周期。
3、输出=
=，在执行输出指令时，映像寄存器中的指定参数位被接通。
4、置位与复位指令S、R
S，执行置位（置1）指令时，从bit或OUT指定的地址参数开始的N个点都被置位。
R，执行复位（置0）指令时，从bit或OUT指定的地址参数开始的N个点都被复位。
置位与复位的点数可以是1-255，当用复位指令时，如果bit或OUT指定的是T或C 时，那么定时器或计数器被复位，同时当前值将被清零。
5、空操作指令NOP
NOP指令不影响程序的执行，执行数N（1-255）。
四、可编程控制器梯形图设计规则
1．触点的安排
梯形图的触点应画在水平线上，不能画在垂直分支上。
2．串、并联的处理
在有几个串联回路相并联时，应将触点最多的那个串联回路放在梯形图最上面。
在有几个并联回路相串联时，应将触点最多的并联回路放在梯形图的最左面。
3．线圈的安排
不能将触点画在线圈右边，只能在触点的右边接线圈。
4．不准双线圈输出
如果在同一程序中同一元件的线圈使用两次或多次，则称为双线圈输出。
这时前面的输出无效，只有最后一次才有效，所以不应出现双线圈输出。
5．重新编排电路
如果电路结构比较复杂，可重复使用一些触点画出它的等效电路，然后再进行编程就比较容易。
6．编程顺
序对复杂的程序可先将程序分成几个简单的程序段，每一段从最左边触点开始，由上之下向右进行编程，再把程序逐段连接起来。
