【2019年整理】光电子行业基础(静电防护)
静电防护基础知识汇总
人体电势是最重要的静电源,这主要有三个方面的原因:
1.人体接触面广,活动范围大. 2.人体与大地间的电容很低. 3.人体的电阻很低相当于一个良导体
影响人体静电的因素:
1.人体静电与人体所接触的环境以及活动的方式有.如下图所示的 动作与静电的变化;
静电防护基础知识
人在不同动作时的静电压变化
V 脚抬起 走 810V
静电防护基础知识
二、仪器和设备的静电
• 仪器设备外壳也会由于摩擦或静电感应带上静电.如传输 带在传动的过程中与转轴接触和分离产生的静电;接地不 良仪器金属外壳在电场中感应产生静电等
三、器件本身的静电
• 电子器件的外壳(主要指陶瓷,玻璃和塑料封装管壳)与绝缘 材料相互摩擦,也会产生静电.
静电防护基础知识
在乙烯地板上行走 在合成地毯上行走
在铺有地毯的工作台上滑动塑胶盒
坐在发泡胶椅垫上工作 坐在普通木椅上工作
1,500
1,500 100
18,000
18,000 6,000
拿起塑料袋
用塑胶薄膜包装PCB 从PCB上撕下胶带
600
3,000 1,500
7,000
16,000 12,000
静电防护基础知识
静电防护基础知识
静电放电的主观感受
人体电位（KV） 1.0 2.0 2.5 电击感度 没有感觉 手指外侧有感觉，但不疼痛 有针刺感、哆嗦感、但不疼痛
4.0
5.0 6.0 7.0
有较强针刺感，手微疼痛；光 暗时能见到放电微光 从手掌到腕部感到疼痛
手指感到剧痛，腕部有强烈的 电击感 手指、手掌剧痛，有麻木感
静电防护基础知识
二、静电中和:
• 静电中和定义:带电体的电荷与其内部和外部相反符号的电荷(电子或离子)的复 合而使所带的静电电荷部分或全部消失的现象. • 静电中和原理:利用无资源自感式,直流高压,交流高压,同位素电离等腰三角形 原理通过金属放电针或放射线使空气电离产生正负离子与静电源上的正负电荷中 和,从而消除静电源上积累的静电.
静电防护基本知识讲解
静电防护基本知识讲解一、静电的基本概念人们对电的认识始于对静电现象的观察。
公元前600年古希腊哲学家在研究磁石的磁性时发现用丝绸、绒布摩擦琥珀之后有类似于磁石能吸引轻小物体的性质，成为有历史记载的第一个静电实验者。
我国西晋张华的《博物志》中也有记载：”今人梳头，解箸衣，有随梳解结，有光者，亦有咤声。
”这里记载头发因摩擦起电发出的闪光和噼啪之声。
静电是相对观察者静止不动的稳定的电荷。
物体所带的电荷有两种，而且只有这两种，称为正电和负电。
静电是物体表面过剩或不足的静止电荷。
静电是正电荷和负电荷在局部范围内失去电平衡的结果。
1、静电的特点1）高电位：设备或人体上的静电电位最高可达数万伏以至数十万伏；在正常操作条件下也常达数万至数千伏。
2）低电量：通常为毫微库仑（10-9C）级。
3）小电流：多为微安（μA、10-6A）级。
4）作用时间短：微秒（μS、10-6S）级。
5）静电受环境条件，特别是湿度的影响比较大。
2、静电放电（ESD）ELECTRONIC STATIC DISCHARGE，静电放电指两个具有不同静电电位的物体，由于直接接触或静电场感应引起的两物体间的静电电荷的转移。
静电危害是由静电放电引起的， ESD防护最根本的是防止静电放电。
二、静电产生的原因1、摩擦带电：由于物体间的摩擦生热，激发电子转移，而使物体带电。
2、接触带电：由于物体间的接触和分离产生电子转移，而使物体带电，当一物体A接触到带电物体B时，其电荷就会直接传导给物体A，达到电平衡状态时，物体A与物体B的电位相等，使物体A带电。
3、电磁感应带电：当一物体接近其他带电的物体时，这些带电的物体的电场作用于这个物体。
静电感应使电荷重新分配。
若该物体对地绝缘，物体静电荷为零，但对地电位不为零，有静电能量，此时物体带电。
4、吸附带电：物体进入带有电荷的水雾或微粒的空间，带有电荷的水雾或微粒会吸附在物体表面上，也会使物体体吸附带电。
三、静电在工业生产中的危害与防护（一）静电的产生在工业生产中是不可避免的，其造成的危害主要可归结为以下两种机理：1、静电放电（ESD）造成的危害：1）引起电子设备的故障或误动作，造成电磁干扰；2）击穿集成电路和精密的电子元件，或者促使元件老化，降低生产成品率；3）高压静电放电造成电击，危及人身安全（二次伤害）；4）易燃易爆品或粉尘、油雾的生产场所极易引起爆炸和火灾。
静电防护知识
SMT生产中的静电防护技术一、静电和静电的危害静电是一种电能，它存留于物体表面，是正负电荷在局部范围内失去平衡的结果，是通过电子或离子的转换而形成的。
静电现象是电荷在产生和消失过程中产生的电现象的总称。
如摩擦起电、人体起电等现象。
为了控制和消除ESD，美国、西欧和日本等发达国家均制定了国家、军用或企业标准或规定。
从静电敏感元器件的设计、制造、购买、入库、检验、仓储、装配、调试、半成品与成品的包装、运输等均有相应规定，对静电防护器材的制造使用和管理也有较严格的规章制度要求。
我国也参照国际标准制定了军用和企业标准。
例如有航天部、机电部、石油部等标准。
二、静电敏感元器件(SSD)对静电反应敏感的元器件称为静电敏感元器件(SSD)。
静电敏感元器件主要足指超大规模集成电路，特别是金属化膜半导体(MOS电路)。
表1为静电敏感元器件的分级表。
可根据SSD分级表，针对不同的SSD器件，采取不同的静电防护措施。
三、电子产品制造中的静电源(1)人体静电——人体的活动，人与衣服、鞋、袜等物体之间的摩擦、接触和分离等产生的静电是电子产品制造中主要静电源之一。
人体静电是导致器件产生硬(软)击穿的主要原因。
人体活动产生的静电电压约0．5～2KV。
另外空气湿度对静电电压影响很大，若在干燥环境中还要上升1个数量级。
表2为相对湿度对与人体活动带电的关系。
人体带电后触摸到地线，会产生放电现象，人体就会产生不同程度的电击感反应，其反应的程度称为电击感度。
表3为不同静电压放电过程中人体的电击感度。
(2)工作服——化纤或棉制工作服与工作台面、坐椅摩檫时，可在服装表面产生6000V以上的静电电压，并使人体带电，此时与器件接触时，会导致放电，容易损坏器件。
(3)工作鞋——橡胶或塑料鞋底的绝缘电阻高达1013Ω，当与地面摩檫时产生静电，并使人体带电。
(4)树脂、漆膜、塑料膜封装的器件放入包装中运输时，器件表面与包装材料摩擦能产生几百伏的静电电压，对敏感器件放电。
电子行业电子产品静电防护
电子行业电子产品静电防护在电子行业，静电是一个不可忽视的问题。
静电可以对电子器件和电子设备造成许多负面影响，包括损坏电子元件、降低设备的性能以及导致数据丢失。
因此，静电防护成为电子行业中非常重要的一环。
本文将介绍电子行业中常见的静电防护措施和技术，以及如何正确实施和维护这些防护措施。
希望能帮助读者更好地了解静电防护，在工作中采取正确的步骤，确保电子产品和设备的安全。
什么是静电静电是指当两个电荷不相等的物体接触或通过电场相互作用时产生的电荷。
在电子行业中，人体和物体与电子器件和设备之间的静电放电是一个常见的问题。
在干燥的环境下，静电放电可以达到几千伏的电压，足以破坏敏感的电子元件。
静电对电子产品的影响静电放电对电子产品的影响主要包括以下几个方面：1.元件损坏：静电放电可以破坏电子器件内部的微小结构，导致功能性能下降甚至完全失效。
2.性能降低：静电放电还可能在电子器件中引起瞬态噪声和干扰，导致设备的性能下降。
3.数据丢失：静电放电可能会导致存储在电子设备中的数据丢失或损坏，对数据安全构成威胁。
4.维修成本增加：静电放电损坏了电子器件，可能需要更换零件或整个设备，增加维修成本。
综上所述，静电对电子产品的影响是非常严重的。
因此，采取适当的静电防护措施非常重要。
静电防护措施为了保护电子产品和设备不受静电放电的影响，电子行业采取了一系列的静电防护措施，包括：1.地接：建立良好的地接是静电防护的基础。
通过连接设备和器件的金属外壳或地线到接地系统，可以有效地把静电放电到地。
2.防静电地板：在电子产品制造和维修工作区域铺设防静电地板可以防止静电的积累。
这种地板通常由导电材料制成，能够快速将静电放电到地。
3.防静电服：防静电服是一种专门设计的服装，能够防止静电的积累和放电。
防静电服通常采用导电纤维制成，并与接地系统连接，确保静电通过服装释放到地。
4.防静电包装：在制造和运输电子产品时，使用防静电包装可以防止产品受到静电放电的损坏。
静电防护基础知识
静电防护知识一.术语及定义1. 静电：物体表面过剩或不足的静止的电荷2. 静电场：静电在其周围形成的电场3．静电放电：两个具有不同静电电位的物体，由于直接接触或静电场感应引起两物体间的静电电荷的转移。
静电电场的能量达到一定程度后，击穿其间介质而进行放电的现象就是静电放电。
ESD是英文Electrostatics Discharge的缩写，即"静电放电"的意思。
4.静电敏感度：元器件所能承受的静电放电电压5.静电敏感器件：对静电放电敏感的器件6.接地：电气连接到能供给或接受大量电荷的物体，如大地，船等.7.中和：利用异性电荷使静电消失8.防静电工作区：配备各种防静电设备和器材，能限制静电电位，具有明确的区域界限和专门标记的适于从事静电防护操作的工作场地二、静电的产生：1.摩擦:在日常生活中，任何两个不同材质的物体接触后再分离，即可产生静电，而产生静电的最普通方法，就是摩擦生电。
材料的绝缘性越好，越容易是使用摩擦生电。
另外，任何两种不同物质的物体接触后再分离，也能产生静电；。
2. 感应：针对导电材料而言，因电子能在它的表面自由流动，如将其置于一电场中，由于同性相斥，异性相吸，正负电子就会转移。
3. 传导：针对导电材料而言，因电子能在它的表面自由流动，如与带电物体接触，将发生电荷转移。
人身日常活动所带的静电下表提供在没有进行防静电治理的生产环境里，电子工厂工作人员日常工作的产生的静电强度和湿度的关系：静电电压（V）人身的活动情形10-20%RH 65-90% RH走过化纤地毯35000 1500拿TEFLON硅片架30000 1200走过塑胶地板12000 250坐椅子上工作的人6000 100翻塑面说明书文件7000 600拿起普通聚乙烯袋20000 1000从垫有聚氨基甲酸泡沫的工18000 1500作椅上站起可见增加环境湿度能降低静电电压。
经试验，人体带静电5万伏时没有不适的感觉，带上8万伏高压静电时依然面带微笑，1 0万伏（最高试验过12万伏）时也没有生命危险！三、静电的危害集成电路元器件的线路缩小，耐压降低，线路面积减小，使得器件耐静电冲击能力的减弱，静电电场（Static Electric Field）和静电电流（ESDcurrent）成为这些高密度元器件的致命杀手。

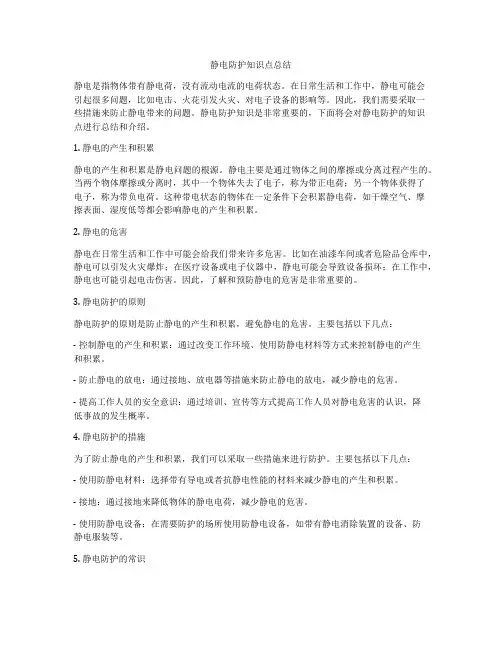

静电防护知识点总结
静电防护知识点总结静电是指物体带有静电荷，没有流动电流的电荷状态。
在日常生活和工作中，静电可能会引起很多问题，比如电击、火花引发火灾、对电子设备的影响等。
因此，我们需要采取一些措施来防止静电带来的问题。
静电防护知识是非常重要的，下面将会对静电防护的知识点进行总结和介绍。
1. 静电的产生和积累静电的产生和积累是静电问题的根源。
静电主要是通过物体之间的摩擦或分离过程产生的。
当两个物体摩擦或分离时，其中一个物体失去了电子，称为带正电荷；另一个物体获得了电子，称为带负电荷。
这种带电状态的物体在一定条件下会积累静电荷，如干燥空气、摩擦表面、湿度低等都会影响静电的产生和积累。
2. 静电的危害静电在日常生活和工作中可能会给我们带来许多危害。
比如在油漆车间或者危险品仓库中，静电可以引发火灾爆炸；在医疗设备或电子仪器中，静电可能会导致设备损坏；在工作中，静电也可能引起电击伤害。
因此，了解和预防静电的危害是非常重要的。
3. 静电防护的原则静电防护的原则是防止静电的产生和积累，避免静电的危害。
主要包括以下几点：- 控制静电的产生和积累：通过改变工作环境、使用防静电材料等方式来控制静电的产生和积累。
- 防止静电的放电：通过接地、放电器等措施来防止静电的放电，减少静电的危害。
- 提高工作人员的安全意识：通过培训、宣传等方式提高工作人员对静电危害的认识，降低事故的发生概率。
4. 静电防护的措施为了防止静电的产生和积累，我们可以采取一些措施来进行防护。
主要包括以下几点：- 使用防静电材料：选择带有导电或者抗静电性能的材料来减少静电的产生和积累。
- 接地：通过接地来降低物体的静电电荷，减少静电的危害。
- 使用防静电设备：在需要防护的场所使用防静电设备，如带有静电消除装置的设备、防静电服装等。
5. 静电防护的常识在日常生活和工作中，我们需要了解一些静电防护的基本常识，以便有效地预防静电带来的问题。
- 在医疗设备或电子仪器周围禁止使用塑料袋等会带电的物品，以免对设备造成损害。
静电防护基本知识
静电防护基本知识1静电防护的基本概念静电（Electrostatic）:静电就是物体表面过剩或不足的静止电荷。
静电是一种电能，它留存于物体的表面；静电是正电荷和负电荷在局部范围内失去平衡的结果；静电是通过电子或离子的转移而形成的。
静电放电ESD（Electrostatic discharge-ESD）：具有不同静电电位的物体，由于直接接触或静电感应引起物体间的静电电荷转移。
静电感应（Electrostatic induction）：当带静电的物体靠近某一介质时，在该介质表面因感应而带电荷，并形成感应电场。
静电敏感器（Static sensitivity device-SSD）：对静电放电敏感的器件中和（Neutralization）：利用异性电荷使静电消失接地（Grounding）：电气连接到能提供或接受大量电荷物体上（如大地、船舰或运载工具外壳）泄放（Leakage）：将静电荷安全泄放到大地硬接地（Hard ground）：直接与大地电极作导电性连接的一种接地方式（R〈10Ω〉软接地（Soft ground）：通过一足以限制流过人体的电流达到安全值的电阻连接到大地电极的一种接地方式（100 ,000Ω〈R〈1,000,000Ω〉防静电工作区（Electrostatic discharge protected area）：配备各种防静电设备和器材，能限制静电电位具有确定边界和专门标记的适于从事静电防护操作的场所。
ESD保护材料（ESD-Protected materials）：具备下列特征的材料：防止产生摩擦起电；免受静电场的影响；防止与带电人体或与带电物体接触而产生直接放电。
2静电的产生摩擦起电：两物体接触时，在界面处由于两个作用面能态的差异，如电子逸出功（功函数）、温度、电荷载体浓度等不同，发生转移而形成偶电层。
这种转移可能是电子,也可能是离子。
感应起电导体或介电质处在静电场中均会感应起电。
电子产品的静电防护
电子产品的静电防护（上）一、概述在人们的日常生活和工作中, 经常会遇到静电现象。
那么, 静电到底是什么, 它的产生机理以及它有哪些危害, 如何预防和消除这些危害, 这是我们必须考虑和解决的问题。
1．什么是静电？静电是一种电能，它存在于物体表面，是正负电荷在局部失衡时产生的一种现象。
静电现象是指电荷在产生与消失过程中所表现出的现象的总称，如摩擦起电就是一种静电现象。
2．为什么要防静电？由于电子行业的迅速发展，体积小、集成度高的器件得到大规模生产，从而导致导线间距越来越小，绝缘膜越来越薄，致使耐击穿电压也愈来愈低。
而电子产品在生产、运输、储存和转运等过程中所产生的静电电压却远远超过其击穿电压阈值，这就可能造成器件的击穿或失效，影响产品的技术指标，降低其可靠性。
由此可见，静电是电子行业发展中的一大障碍。
所以预防静电必须提到议事日程上来，以确保产品的质量。
为使电子器件及产品在购买、入库、发料、检验、储存、调测和安装等过程中免受静电危害,了解静电产生的机理和一些防止静电产生危害的相关知识是非常必要和重要的。
二、电子行业中静电障害的形成电子行业中静电障害可分为两类：一是由静电引力引起的浮游尘埃的吸附；二是由静电放电引起的介质击穿；1．静电吸附在半导体元器件的生产制造过程中, 由于大量使用了石英及高分子物质制成的器具和材料，其绝缘度很高，在使用过程中一些不可避免的摩擦可造成其表面电荷不断积聚, 且电位愈来愈高。
表1列出了半导体元器件及其使用环境中部分物品表面的静电电位。
表 1从表1可见，它们的静电电位都很高。
由于静电的力学效应，在这种情况下, 很容易使工作场所的浮游尘埃吸附于芯片表面，而很小的尘埃吸附都有可能影响半导体器件的良好性能。
所以电子产品的生产必须在清洁环境中操作，并且操作人员、器具及环境必须采取一系列的防静电措施，以防止和降低静电危害的形成。
2．介质击穿的分类由静电引起元器件的击穿是电子工业中静电危害的主要方式。
静电防护基础知识共43页
60、生活的道路一旦选定，就要Βιβλιοθήκη 敢地 走到底 ，决不 回头。 ——左
静电防护基础知识
21、静念园林好，人间良可辞。 22、步步寻往迹，有处特依依。 23、望云惭高鸟，临木愧游鱼。 24、结庐在人境，而无车马喧；问君 何能尔 ？心远 地自偏 。 25、人生归有道，衣食固其端。
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
静电防护知识总结
静电防护知识总结1.静电对电子产品的危害1、击穿或者烧断线路造成永久性损坏2、记忆体资料流失或者错误3、功能暂时失效4、软体误动作5、传输错误6、连线中断2.静电的特性1、无孔不入，有缝隙就会钻进去2、环境越干燥（湿度越低）越容易产生静电或放电3、找最近的路径放电4、找阻抗最低的地方放电5、找电场最强的地方放电6、找电位最低的地方放电7、找隔绝最弱的地方放电8、地球本身就是一个大电容，静电最终去处就是大地。
3.静电的防治器件静电突波在频谱上来讲，也属于高频信号。
静电突波吸收器（TVS）依其材质及制造过程大致可以分为变阻体（压敏电阻）和突波吸收二极管（TVS二极管）两种。
变阻体（Varistor），其实也就是我们常说的压敏电阻。
以特殊材质填充于电极间，当电压变大、材质的电阻变小而造成导通，故称为压敏电阻。
电压消失材质又恢复原来高电阻的特性而不导通。
由于制造类似积层陶瓷电容（MLCC：Multilayer Ceramic Capacitor）的构造，所以被称为积层变阻体（MLV：Multilayer Varistor）。
高瓦数的变阻体材质和半导体MOS管类似，所以又被称作金属氧化变阻体（MOV：Metal-Oxide Varistor）。
突波吸收二极管（TVS Diode）。
它的制造和结构类似于齐纳二极管（Zener Diode）。
遇到电压过高即崩溃导通，电压消失又恢复原来的特性而不导通。
压敏电阻跟TVS二极管的优缺点比较如下表所示：元件压敏电阻TVS二极管优点1、价格便宜2、寄生电容可以做到极低3、崩溃电压及电容值选择性多1、反映速度快2、耐压多次受击缺点1、反应速度比TVS二极管慢2、对于击穿次数比如TVS二极管多3、价格比压敏电阻高4、寄生电容不如压敏电阻小5、崩溃电压及电容值选择较少S管的参数解释4.1.崩溃电压突波吸收器（TVS）开始崩溃的电压，崩溃的定义通常是指流经突波吸收器（TVS）的电流大于1mA-10mA，各突波吸收器（TVS）厂商的定义可能略有不同，常常标记为V R或者V BR。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
哪些电子工业过程会产生静电危害
元器件从生产到使用的整体过程中都会产生静电，依各 阶段的可分为：
1.元件制造过程
在这个过程，包含制造，切割、接线、检验到交货。
2.印刷电路版生产过程
收货、验收、储存、插入、焊接、品管、包装到出货。
3.设备制造过程
电路板验收、储存、装配、品管、出货。
4.设备使用过程
收货、安装、试验、使用及保养。
“幽灵”般的静电（ＥＳＤ）
在空气干燥的季节，当 你开门时偶尔会有电击的感 觉，这就是静电放电（ＥＳ Ｄ）。
当你感觉电击时，你身上的静电电压已超过 ２０００伏！
当你看到放电火花时你身上的静电已经高达 ５０００伏！
当你听到放电声音时，你身上的静电已高达 ８０００伏！
（日常生活中静电对人们的骚扰：）
在干燥的秋冬季 节，我们常会遭到静 电的“骚扰”：早上 梳头时，头发会越梳 越乱，甚至立起来； 脱衣服时，常会噼啪 作响，还伴有蓝光； 摸门把手、拉铝合金 窗户，甚至开水龙头 时，手都会感到电击 似的刺痛。
部分电子器件所能承受静电破坏的静电电压：
部分电子器件所能承受静电破坏的静电电压：
器件类型 静电破坏电压(V) 器件类型 静电破坏电压(V)
VMoS
30～1800
OP-AMP
190～2500
M0SFET 100～200
JEFT
140～1000
GaAsFET 100～300
SCL
680～1000
PROM
100
STTL
300～2500
CMoS
250～2000 DTL
380～7000
HMOS
50～500 肖特基二极管
300～3000
E／DMOS 200～1000 双极型晶体管
380～7000
ECL 300～2500 石英压电晶体
＜10000
浪涌造成的退化测试和失效分析举例：
浪涌引起的镜面退化举例：
现代许多高速超大规模集成电路碰到仅几十 伏或更低的静电就会遭到损坏。也就是说当你 接触这些电路时，你既没有感觉到又没有看到 更没有听到静电放电时，这块电路就已部分损 伤或完全损坏，而你可能还在找其硬件或软件 的原因。你可能还没有意识到是静电这个“幽 灵”。
静电已成为高科技
现代化工业的恐怖主义
者！
国内外近年发生了多起
因静电造成的重大人员死亡 事故。
*）在军工企业部门，静电 放电使火箭（弹）产生意外 爆炸； *）在石化工业中静电放电 多次使汽油着火爆炸； *）在电子工业中损坏电子 元器件，仅美国每年因静电 对电子工业所造成的损失就 达几百亿美元。
静电对电子产品损害有那些特点
1.隐蔽性：静电放电造成的电子产品的损害中，
5.设备维修过程
静电对电子产品损害有哪些形式
静电的基本物理特性为：吸引或排斥，与大地有电 位差，会产生放电电流。这三种特性能对电子元件的三 种影响： 1．静电吸附灰尘，降低元件绝缘电阻（缩短寿命）。 2．静电放电破坏，使元件受损不能工作(完全破坏)。 3．静电放电电场或电流产生的热，使元件受伤（潜在损 伤）。 4．静电放电产生的电磁场幅度很大（达几百伏/米）频 谱极宽（从几十兆到几千兆），对电子产器造成干扰甚 至损坏（电磁干扰）
试验人体带静电5万伏时没有不适的感觉，8万伏高压静电时依 然面带微笑，10万伏（最高试验过12万伏）时也没有生命危险！
静电放电Electro Static Discharge （ESD）： 指两个具有不同电位的物体，由于直接接触或静 电电场感应引起的两个物体间的静电电荷的转移。
据专业机构测算，翻阅 塑料说明书大约产生7000 伏静电干扰，在室内走动 可能产生6000伏电压，屁 股在椅子上一蹭就会产生 1800伏以上的电压，而听 到噼啪声时已有上万伏的 电压了。
纯电阻
iD
VBR
O
D
电压击穿
PN结V-I特性
2.功率击穿：功率击穿则与静电放电脉冲有
关，它与瞬时脉冲的形状，持续时间和能量积 聚有关。静电放电电流流过器件内部引起PN结 的温度升高，或超过其熔化点，有的可能烧毁 内部连接导线，有的引起合金化或造成金属的 扩散，最终造成器件永久性的破坏！
Optical Power (mW)
3.损伤具有潜在性 ：有些电子元器件受静电损
伤后，仅表现出产品某些性能参数的下降，但 尚未达到完全失效的程度，不进行全面测试往 往无法发现，在继续使用的情况下可能发生致 命的失效，难以预料又不可实现筛选。
4.损伤的随机性：只要电子元器件接触和靠
近超过其静电放电敏感电压阈值的情况存在，就 有可能发生损伤，在加工制造到用户使用维护的 任一环节都有可能发生，具有很大的随机性！
ESD引起的激光器功率退化举例：
电子束感应电流（EBIC）检测法：
静电导致的退化事例：
Laser镜面退化EBIC照片：
被损坏的器件平面
： Laser（激光器）镜面退化SEM（标准）照片
静电损坏一般机理 ：
1.电压击穿：是指静 电电压作用在半导体 器件PN结上而导致PN 结反向击穿，后果是 导致器件永久性损毁！ 对于半导体激光器来 说，检测器件的反向 电阻为零或开路，此 时光功率也为零！
5
4
3
3
2
1
2
1
0
50
... 100
Current (mA) Power-current relationship for a laser
活动的人体带电是一个重要因素！一般情况下， 人体所带静电电位都在1～2KV的范围，在此电压 水平的静电人体一般并无直观感觉，而电子元件 却在不知不觉中受到损坏！
请记住：人体只能够感受到超过3000V的静电 压，但部分敏感组件所能够承受的却仅有20V！
2.失效分析的复杂性 ：静电放电损伤的失效
分析工作，因电子产品的精细微小结构特点而费 时费力，另外，静电损伤现象也难以与其它原因 造成的损伤加以区别。
光电子行业生产基本常识讲座
（静电防护）
郑云生 2007年1月
讨论题：
1. 静电是怎样产生的？ 2. 静电对电子产品的损害有那些特点？ 3. 公司生产过程有那些工艺会产生静电危 害？ 4. 静电是如何损伤半导体光电器件的？ 6. 静电预防有那些措施？ 7. 怎样维护生产车间的防静电设施？ 8. 生产线员工防静电的具体措施有那些？ 9. 非生产人员怎样采取防静电措施？ 10. 你看到公司还有那些方面防静电措施不到位？
