两板模和三板模的差异和应用
注塑模具知识概述(1)
三板模中的浇注系统：
优点﹕开模时自动断料﹐残余痕迹小 缺点﹕加工困难﹐压力损失较大,塑胶浪费大
三板模的三次分型：
第一次分型
第二次分型 第三次分型
开模状态的三板模：
第二次分型 第一次分型
一次分型
第三次分型
选择三板模的时机: A.制品必须在顶部开浇口,不能在边缘或侧面开浇口. B.为了实现充填平衡. D.自动切除浇口. 采用三板模形式的模具： 1.中心进胶的多型腔模具； 2.中心进胶的点形浇口单型腔模具； 3.表面进胶多处点形浇口模具； 4.边缘进胶的不平衡多型腔模； 5.多处边缘进胶的单型腔模具。
双射成型机的特点：
1.动模侧中心供水能随动Байду номын сангаас板旋转180度 2.一般模具水路开在机台内侧 3.两套独立作用的顶出系统
1.采用两组水平射出装置,平行配置. 2.A.B射出装置可独立或同时动作.
有兩套獨立作用的頂出系統﹐ 第一射不頂出，第二射頂出產品
双射成型视频
视频1（双击图片播放）
视频2 （双击图片播放）
三板模的优点： A﹑浇口的位置可依成品形状找到最优处 B﹑浇口可以使用针点进浇来自动切断 C﹑三板模点浇口比的边缘浇口小,这样浇口痕迹容易隐藏,同时限流作用会增大塑料的流速, 提高料温便于填充。 三板模的缺点 A﹑流道面积大﹐制品废料多 B﹑模具分模行程大﹐而且不稳定﹐需用较大的成型机 C﹑成型过程中压力损失大 D﹑模具构造复杂﹐价格高﹐容易出故障。
双射模具与普通两板模之间的区别： (1)双射模是由两套模具配合生产 (2)双射模与普通两板模所用机台不同 (3)冷却水路接法不同﹐双射模必须接内侧 (4)两套模具有分别独立的浇注系统 (5)两套模具有相同的顶出系统 (6)两套模具公模侧是相同结构

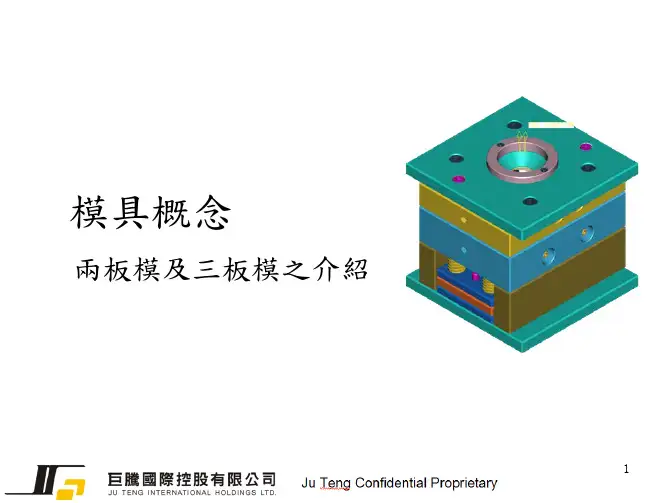

模具概念-两板模及三板模之介绍090115_3
15
充填 不足
充填 不足
9
兩者之間的比較說明(四)
我們可從右側的三張圖中很明顯的看 出其成形狀況與兩板模之間的差異點，流 料方面很明顯比單點進澆時平均了許多， 充填不足的現象也沒了，在壓力分佈上雖 然仍是不夠平均但這部份我們可以利用控 制進澆點大小的方式，來調整壓力分佈。 在成形壓力方面，在飽模的狀況下三 板模的射壓並沒有高出兩板模多少，主要 原因是依這個成品而言，單點進澆較不利 塑料之充填。
１
案例說明（四）
１
１
綜合上面的結論，可以得到一個結果，那便是此一成品不適合做成兩板模，那可能 有人會問，為什麼不從靠破孔處，採冷流道的方式做兩點進澆（箭頭指示處），這不是 不可行，但在標示１的幾個位置仍有充填不足及流料不均的現象產生。
14
案例說明（五）
母模側 ２ １ ３ 公模側
依這個成品而言，因其靠破孔過多及成品肉厚分佈不均，光是以單點側進或 兩點側進澆方式，較不易克服流動不均、充填不足或保壓不平衡而造成變形的問 題（從上幾頁的分析中得知），故此我會建議客戶將模具製作成三板模並採三點 進澆的方式（如標示）。
3
母模仁
兩板模及三板模結構上的差異(一)
其次在模具結構上的主要差異點,在於導柱 放置的位置及方向性與兩板模不同,並且在三板 模的母模側多了小拉桿及開閉器等相關機構裝置 來控制模具的開模順序與開模行程。在開模行程 上三板模高於兩板模。
小拉桿,主要做 為上背板,脫料 板及母模板之 間的行程控 制。 三板模之導柱 以固定在上背 板上為主,長度 較長。
12
案例說明（三）
３
最小處只有０．４ｍ ｍ。將造成進澆點太 小，而形成較大之壓 力降，並在成品末端 造成充墳不足或嚴重 的結合線。
注塑模具两板模与三板模的区别概述
充填中
充填完畢
壓力分佈圖
Your Expert Partner for FPD Your & Expert PrecisePartner Components for FPD & Precise Components
我們可以右邊的三張模流分析中很清楚的看 出其所產生的成型問題點有流動不均、壓力 不均及充填不足的狀況產生，充填不足就不 用說了，在塑料流動不均及壓力不均的情形 下，即使是飽模了，成型後的成品將會嚴重 變形。再來便是要考慮成品在成型完畢後的 後處理問題（料頭的修剪與成品的組配）及 料頭在修剪過後，其所殘留的料頭是否會因 突出成品面而與其他相配合之組件交相干涉， 進而影響組裝。
1
两板模与三板模结构上的差异
小拉桿,主要做 為上背板,脫料 板及母模板之間 的行程控制。 三板模之導柱以 固定在上背板上 為主,長度較長。
模具結構上的最主要差異,在於導柱放置的位置 及方向性的不同,並且三板模在其母模側會多了小拉 桿及開閉器等相關機構來控制模具之開模順序與開 模行程。
兩板模之導柱原 則上以固定在公 模板上為主,長度 較短
1.開模第一段,主 要是將料頭從 母模板中拉出。
2.開模第二段,此段 開模重點,主要在 於將拉住料頭的 拉料釘從料柄中 抽離
3.開模第三段,為 公,母模面的脫 離。
開閉器其作用是在模 具開模時將母模板拉 附在公模板上,使脫 料板與母模板先脫離 後。 其開模順序為:
Your Expert Partner for FPD Your & Expert PrecisePartner Components for FPD & Precise Components
4
两种结构模具间比较说明（一）
模具基础之二三板模区别
充填完畢
充填中 壓力分佈圖
Your Expert PartnYeorufrorEFxpPeDrt&PPartenceisr efoCr oFmPDpo&nePnrtescise Components
從附圖中可以清楚的看出， 從成品側邊直接進澆。此時，除 了有很明顯的充填不足外，尚有 流料不均的情形產生。
在試模時，成形廠會為了將
成品射飽而加大成形的射出壓力
及加快射出速度，此時過大的射 充填
出壓力，將極有可能造成模具漲 模現象，如果模具發生漲模現象，
不足
這將會嚴重的影響到模具生產的
壽命。
另外，因為側向進澆的原故， 在模具設計上勢必將成品擺放在 偏離模仁中心的位置，而為了縮 小模具尺寸卵大小，必須將模具 設計成偏心模；如此，除了模具 成本的增加外，另有可能造成成 形機台噸數的提升，而間接影響 到成形廠生產成本的增加。
1.第一種進澆方 式是在成品面上 直接大點進澆。
2
2
1
2.第二種進澆方 式則從成品非外 觀面側向進澆 （有個位置可以 考慮）。
Your Expert PartnYeorufrorEFxpPeDrt&PPartenceisr efoCr oFmPDpo&nePnrtescise Components
4 两种结构模具间比较说明（二）
充填 不足
Your Expert PartnYeorufrorEFxpPeDrt&PPartenceisr efoCr oFmPDpo&nePnrtescise Components
模具类型
六、模具类型(Mold Types)：两板模(Two-Plate Molds)﹕两板模是最常用的模具类型，与三板模比较，两板模具有成本低、结构简单及成型周期短的优点。
单模穴两板模许多单穴模具采用两板模的设计方式，如果你的产品只用一个浇口，不要流道，那么塑料会由竖流道直接流到型腔中。
多模穴与家族模穴两板模你可以使用两板模在一模多穴和家族模穴模中，但是这种结构中限制进浇的位置，因为在两板模中流道和浇口也位于分模面上，这样他们才能随开模动作一起作业。
在你设计多穴模具之前，你应该分析单个成品(分析类型用Part Only)来决定浇口位置。
如果分模面与浇口在同一线上，那么就能用两板模。
当你设计一模多穴的模具时，到达流动平衡对你设计流道是重要的。
对于一模多穴而言，使用常用的两板模结构，使各模穴的流动到达平衡不大可能，因此你或许要用三板模或者用热流道的两板模代替。
采用热流道的两板模它能保证塑料以熔融状态通过竖流道、横流道、浇口，只有到了模穴时才开始冷却、凝固。
当模具打开时，成品(或冷流道)被顶出，当模具再次关闭时，流道中的塑料仍然是热的，因此可以直接充填模穴，此种模具中的流道可能由冷热两部分组成。
采用热流道的两板模可以用来改变成三板模。
在这种模具中，进浇位置必需放在模穴中心，以避免在成品可见侧上留下痕迹，这就意味着流道必需远离分模面。
(脱模时避免碰到划伤)假设你使用热流道模具，流道不需顶出，因此流道远离分模面也不会引起任何问题。
热流道也适用于小产品的一模多穴模具中，假如有许多小产品，常用的流道系统可能会浪费许多材料，如果它不能回收的话。
热流道的优点：较少的废料，无需回收较不明显的浇口痕迹可以不要切除浇口缩短成型周期可较大程度上控制模穴充填和胶体流动热流道的缺点：较高的成本难于改变材料颜色易于出故障，特别是加热控制系统对热敏性材料不适用对高数量、高品质的产品，采用热流道系统利大于弊。
在有些案中，最好的结果也许是采用热流道与冷流道的结合。
模具基本结构简介之两板模
模具基本结构简介之两板模主讲:吴会清前言模具基本结构一般分为:两板模、三板模、热流道模1.两板模（2 plate mold ）两板模又称单一分型面模，是注塑模中最简单的一种，它以分型面为界将整个模具分为两部分；动模和定模，一部分型腔在动模；一部分型腔在定模，主流道在定模；分流道开设在分型面上，开模后，制品和流道留在动模，动模部分设有顶出系统，其它模具都是两板模的发展。
2.三板模或细水口模（3 plate mold, pin-point gate mold）有两个分型面将模具分成三部分，比两板模增加了浇口板，适用于制品的四周不准有浇口痕迹的场合，这种模具采用点浇口，所以叫细水口模，这种模具相应复杂些，启动动用山打螺丝或拉板。
3.热流道模（hot runner manifold）借助加热装置使浇注系统中的塑料不会凝固，也不会随制品脱模，所以又称无流道模。
模具结构一般由客户或者依据产品来决定的。
在这里主要讲述两板模的基本结构。
两板模模架形式工字模直身模定位环浇口衬套导柱衬套运输板定位块导柱顶板导柱顶板导柱工字模轴侧图运输板定位块计数器工字模平面图冷却水道浇口衬套斜导销定位环定位环螺钉内模镶件上固定板导套动模板导柱模脚、方铁、垫板下固定板成型斜顶块内模镶件铲机滑块斜顶块顶针撑头顶针固定板、面针板顶针推板、底针板撑头固定螺丝顶针顶板导柱顶板导套回位销模胚固定螺丝两板模基本零件简介1.上固定板：作用是将定模座板和连接于定模座板的其它定模部分安装在注射机的定模板上。
定模座板比其它模板宽25～30mm，便于用压板或螺栓固定。
2.定位环：作用是保证模具中心和注射机喷嘴中心一致。
外径与注射机定模板的定位孔间隙配合，内径与浇口套间隙配合。
3.浇口衬套：作用是形成浇注系统的主流道。
4.定模板：作用是开设型腔，成型塑件外形。
5.动模板：作用是固定型芯和组成模腔。
6.型芯、公模：用来成型塑料的内表面。
7.导柱：作用是合模时与导套配合，为动模部分和定模部分导向。
两板模及三板模之介绍
三板模之导柱 以固定在上背 板上为主,长度 较长。
1.开模第一段, 主要是将料头 从母模板中拉 出。
2.开模第二段,此 段开模重点,主 要在于将拉住料 头的拉料钉从料 柄中抽离
3.开模第三段,为 公,母模面的 脱离。
开闭器其作用是在 模具开模时将母模 板拉附在公模板上, 使脱料板与母模板 先脱离其后。开模 顺序为:
充填中
流料 不均
流料 不均
充填完毕
充填 不足
压力分布
压力 不均
压力 不均 2018/12/4 7
两者之间的比较说明(三)
从附图中可以清楚的 看出，从成品侧边直接进 浇。此时，除了有很明显 的充填不足外，尚有流料 不均的情形产生。 在试模时，成形厂会 为了将成品射饱而加大成 形的射出压力及加快射出 速度，此时过大的射出压 力，将极有可能造成模具 涨模现象，如果模具发生 涨模现象，这将会严重的 影响到模具生产的寿命。 另外，因为侧向进浇 的原故，在模具设计上势 必将成品摆放在偏离模仁 中心的位置，而为了缩小 模具尺寸卵大小，必须将 模具设计成偏心模；如此， 除了模具成本的增加外， 另有可能造成成形机台吨 数的提升，而间接影响到 成形厂生产成本的增加。
2018/12/4 3
现在我们来看一下真实的一组三板 模模具照片,参考下面附图(图片中 为一组具有八根导柱之三板模)
小拉杆。
閞闭器
母模侧导柱 在改成大拉 杆时会将公 模侧衬套取 消
M8x15L
母模侧导柱,一般 在八根导柱的三 板模中,会将母模 侧之导柱制作成 大拉杆,如附图:
拉环
2018/12/4 4
我们可以从上表的比较中很清楚的了解到，两板模在各方面匀 优于三板模，但在模具制作与设计上为什么还会有三板模的存在? 那在设计时应如何作选择?
两板模和三板模的区别
两板模和三板模的区别公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]请问两板模和三板模有何区别两板模俗称大水口模三板模俗称细水口模1、大水口就是前模不单独分型的模具也称二板模导柱正装，而细水口则是定模有单独分型的也就是说模具不只分型一次（至少二次）2、笼统的说大水口就是产品脱模后有水口在上面或多或少而已，细水口刚好相反！3、大水口前模都是A板定死的细水口有简化和标准的水口出在前模4、多一块水口推板~~ 细水口就是:比大水口多一块水口料推板.5、大水口:需要后序手工或其他手段去除的水口。
细水口:不需要后序手工或其他手段去除的水口,顶出之后产品与流道分开的水口.6、简单的说大水口是二板模，细水口是三板模。
7、简单的说：大水口就是两板模，小水口就是三板模，两着只差一个刮料板而已。
? ???8、细水口就是:比大水口多一块水口料推板.9、非限性浇口(大水口):优点:充型快,压力小,补缩能力强,适用于粘度高,流动性差的塑料,压力损失少. 缺点:封浇时间长,周期慢,内应力大对塑件影响大,难切除.??限制性浇口(细水口):优点:剪切,摩擦,降粘,便于充型,纹理清晰效率周期快,减少内应力,防止变形破裂,对制品影响少,易切除. 缺点:注射压力要高补编能力小,压力降低,对热敏性塑料易分解变色,缩孔,凹陷!10、大小水口的区别就是母模两板与三板的区别，小水口也叫三板模，点进胶方式，中间多一快脱料板，起进胶分流和分型时将料头与产品分离并从灌嘴来出，使物料自动分离。
三板模比两板模多装树脂或机械开闭器，小拉杆，大拉杆（模具较小时可以不设计）脱料伴拉料钉等。
前两种主要起控制开模顺序的作用，大拉杆起保护小拉杆的作用，拉料钉装在母模固定板上，拉住脱料板上的料头。
11、大水口一般都需要水口顶针的，而细水口需要拉料针．细水口是点直入水，产品取出后不需再加工；大水口一般大口直入，产品取出后还要剪水口的．大水口还分边直入和打底直入．12、细水口三块板，也有特殊2块板的！进料口，上大下小，-1.2MM。
模具基本结构简介(两板模与三板模的区别)
合模過程: (1)在注塑機地推動下,公模 側向母模側運動,若頂出板沒有被預先 拉回,RP最先接觸母模板,在反作用力 下,頂出板在RP的帶動下回位. (2)公母模完全合緊後,注塑機上的噴嘴 與模具上的注口襯套密合,開始注塑.
（當頂出板上有拉回機構時,在合模前,頂出板被 注塑機強制拉回.）
這樣就完成塑膠模具的整個運動周期.
典型兩板模之運動原理
•
從塑膠模具的運動形式來化 分,其中主要有三種典型的運動 形式.下面我們就對這三種典型 的運動過程逐一做詳細介紹:
1) 典型的兩板模(大水口 sc
type)運動過程:
當模具駕到注塑機上時,母模 側固定在注塑機前面板上,是 不可動的,公模側可隨注塑機 一起運動
開模過程:(1)公模側在注塑機的 拉動下與母模側分開,分開到設 定距離時停止不動. (2)在注塑機脊桿地推動下,頂出 板帶動頂出機構(頂針,頂桿,斜 稍etc)開始頂出運動,將成品頂 出(自動落下或由機械手取走)
板與公模板分開.分開到設定距離時停止不動.
3.在脊桿地推動下,頂出板帶動頂出機構(頂針,頂桿,斜稍etc)
開始頂出運動,將成品頂出(自動落下或由機械手取走)
合模過程:當頂出板上有拉回機構時,在合模前,頂出板被注塑機 強制拉回. (1)在注塑機地推動下,公模側向母模側運動,若頂出板沒有 被預先拉回,RP最先接觸母模板,在反作用力下,頂出板在RP 的帶動下回位. (2)公模板壓向母模板和剝料板,最後完全合緊,注塑機上的 噴嘴與模具上的注口襯套密合,開始注塑.
況下小拉桿上還裝有彈簧)這時在拉力作用下剝料板與母模
板首先分開,母模板隨著公模板一起向後運動,運動到設定 距離時,被小拉桿限位塊擋住,由於母模板隨注塑機繼續向 後運動,這樣小拉桿也被帶動,它又帶動剝料板運動一個設 定距離,以便將料頭打下.個設定距離運動完後,小拉桿和母
二板机和三板机区别
二板机与三板机的对比优势
1、两板式锁模结构，简洁大方，占地面积小，比三板机节约3/1的面积，操作简便；两板式锁模部分没有机铰结构，可减少机器在生产制造过程中产生累积误差，确保机器的运行精度，从而既延长了机械零件的使用寿命，又保证了制品的重复精度。
2、精确的锁模力控制，能有效地保护模具：从锁模力提供方式来讲，二板式注塑机是直接用高压油缸来实现高压锁模的，锁模力可以根据实际需要随意设定，并且可以直接在电脑屏幕上显示。
而三板式注塑机是通过机铰的机械死点提供锁模力的，由于机铰的放大作用，使三板机的实际锁模力难于控制及测量.
3、超大范围的容模量：容模量是注塑机锁模部分非常重要的技术参数，它直接影响到一台注塑机的实用范围，大的容模量可适应更多薄模具和厚模具的生产需要。
另外，由于两板机不受机铰伸缩行程的限制，所以可以按客户需求为客户特殊定制超大开模行程的专用机。
问题咨询解决专家：微信158****5704
4、优良的模板垂直度和平行度保证，模板的平行度对于模具的保护至关重要，模具损坏大部分是因为模板不平行，最终导致模具各方向受力不均，在长时间的高压闭合状态下，模具产生塑性变形，从而损坏模具。
优良的平行度不仅可以保护模具，而且还是影响制品品质的关键；。
注塑模模架的选择知识要点
注塑模模架的选择知识要点学习注塑模模架的选择这么久，今天来说说关键要点。
首先呢，我理解注塑模模架的类型得搞清楚。
像两板模模架和三板模模架这种，两板模模架结构相对简单，一般用于单分型面的模具，我记得我刚开始学习的时候，就老是把它和三板模模架的应用场景搞混，后来我就自己做了个对比笔记。
两板模就像那种特别直白的事情，一个面解决问题；而三板模模架呢它有两个分型面，结构复杂些，成本也高些，适用于点浇口这种特殊浇口形式的模具，这就如同我们有一个复杂的任务，需要多几个流程环节才能完成。
模架的尺寸也是个要点。
这个尺寸得根据塑件的大小来定，如果塑件很大，那模架尺寸当然也要跟着变大啦。
比如说你要给大象做个小房子似的模具，那肯定不能用给老鼠做小窝的模架大小呀。
这里我总结一个方便记忆的方法，就把塑件想成住在房子里的生物，生物多大，房子就得多大来容纳。
还有对了，模架的材料选择也很重要。
我之前一直困惑怎么选材料呢？不同的材料有不同的性能啊，像钢质模架强度高，耐用，但成本也高；一些铝合金的模架呢重量轻，散热快，但是强度可能比钢的稍差些。
这时候就要综合考虑你的模具使用环境和要求了。
如果是那种大批量生产的，对精度和寿命要求高的模具，我就偏向于选钢质模架；如果是小批量，像是一些产品初期研发打样阶段，而且对重量有要求的情况下，铝合金模架可能更合适呢。
另外就是模架的标准一定要遵循。
市场上有很多标准的模架，你不能自己随心所欲发明创造。
就像大家都遵守交通规则一样，如果你不遵守，那你的模具可能和其他设备、零件就合不来了。
参考一些行业的标准手册，像《塑料成型模具设计手册》就是很好的学习参考资料，里面有很多模架尺寸、型号还有相关设计的实例。
在学习注塑模模架选择的时候，真的要多实践。
看看实际的模具案例，这对理解要点特别有帮助。
有时候光看书，觉得自己都明白了，一到实际情况，又会晕头转向。
比如说我之前看了材料那部分知识后，觉得自己理解得很好，可是在工厂看到一个特殊的模具时，又得重新思考材料的选择是否合适。
注塑模具两板模与三板模的区别
Your Expert Partner for FPD Your & Expert PrecisePartner Components for FPD & Precise Components
4
两种结构模具间比较说明（二）
流料 不均
1
两板模与三板模在外观上的差异
1. 兩板模及三板模就外觀上而言,其最大的差異 在於三板模的上背板(上固定板)及母模板之間 多了一塊脫料板。
脫料板
Your Expert Partner for FPD Your & Expert PrecisePartner Components for FPD & Precise Components
1
两板模与三板模结构上的差异
小拉桿,主要做 為上背板,脫料 板及母模板之間 的行程控制。 三板模之導柱以 固定在上背板上 為主,長度較長。
模具結構上的最主要差異,在於導柱放置的位置 及方向性的不同,並且三板模在其母模側會多了小拉 桿及開閉器等相關機構來控制模具之開模順序與開 模行程。
兩板模之導柱原 則上以固定在公 模板上為主,長度 較短
3
两板模与三板模使用场合比对
兩板模
模具大小 模具製作成本 成型機台噸數要求 結構強度
三板模
比較大 較高 噸數較高 較弱 半自動/自動
自動生產 成形時間成形壓力 料柄大小来自正常 低 較低 較強 半自動/自動
短
低 小 視進澆點形式而定
長
高 大 無需修剪
料頭修剪
Your Expert Partner for FPD Your & Expert PrecisePartner Components for FPD & Precise Components
模具基本结构简介（两板模与三板模的区别）[兼容模式]
![模具基本结构简介（两板模与三板模的区别）[兼容模式]](https://img.taocdn.com/s3/m/eb2b7a6e777f5acfa1c7aa00b52acfc789eb9f0f.png)
模具基本结构简介（两板模与三板模的区别）[兼容模式]第一節模具基本結構簡介(兩板模)CMMG工程部教育訓練教材前言模具基本結構一般分為兩板模﹐三板模和熱流道三種。
模具結構一般由客模和熱流道三種模具結構一般由客戶或者依據產品來決定的。
在這里主要講述兩板模的基本結構。
按模具的外形分工字直身模模工字模平面圖工字模軸側圖直直身模模直身模夾模槽規格W=25~35MMH=35~40MM（上固定板與下固定板要求高度一致工字模要求高度一致，工字模要求同理）典型两板模之运动原理从塑料模具的运动形式来化,分,其中主要有三种典型的运动形式.下面我们就对这三种典型的运动过程逐一做详细介绍:的运动过程逐一做详细介绍1)典型的两板模(大水口sctype)运动过程:运动过程當模具驾到注塑机上时,母模侧當模具驾到注塑机上时母模侧固定在注塑机前面板上,是不固定在注塑机前面板上是不可动的,公模侧可随注塑机一起运动开模过程公模侧在注塑机的:(1)公模侧在注塑机的拉动下与母模侧分开,分开到设拉动下与母模侧分开分开到设定距离时停止不动.定距离时停止不动(2)在注塑机脊杆地推动下,顶出(2)在注塑机脊杆地推动下顶出板带动顶出机构(顶针,顶杆,斜稍etc)开始顶出运动,将成品顶出(自动落下或由机械手取走)合模过程:(1)在注塑机地推动下,公模侧向母模侧运动,若顶出板没有被预先侧向母模侧运动若顶出板没有被预先拉回,RP最先接触母模板,在反作用力下顶出板在的带动下回位下,顶出板在RP的带动下回位. (2)公母模完全合紧后,注塑机上的喷嘴公母模完全合紧后注塑机上的喷嘴与模具上的注口衬套密合开始注塑与模具上的注口衬套密合,开始注塑.（,,当顶出板上有拉回机构时,在合模前,顶出板被注塑机强制拉回.）这样就完成塑料模具的整个运动周期.三板模(小水口DC type)結構形式三板模(小水口DC type)運動過程典型的三板模(小水口DCtype)运动过程:开模过程:三板模有两次分型,第一次在剥料板与母模板之间,第二次在母模板与公模板之间1.当公模侧起初受到注塑机的拉力时,公母模板之间由于装有开闭器,而剥料板与母模板之间没有任何连结和阻碍,(多数情况下小拉杆上还装有弹簧)这时在拉力作用下剥料板与母模板首先分开,母模板随着公模板一起向后运动,运动到设定距离时,被小拉杆限位块挡住,由于母模板随注塑机继续向后运动,这样小拉杆也被带动,它又带动剥料板运动一个设后运动这样小拉杆也被带动它又带动剥料板运动一个设定距离,以便将料头打下.个设定距离运动完后,小拉杆和母模板都停止运动.2.注塑机继续向后运动,拉力不断增大,超过开闭器锁紧力.母模板与公模板分开.分开到设定距离时停止不动.板与公模板分开分开到设定距离时停止不动3.在脊杆地推动下,顶出板带动顶出机构(顶针,顶杆,斜稍etc)开始顶出运动,將成品頂出(自動落下或由機械手取走)合模过程:当顶出板上有拉回机构时,在合模前,顶出板被注塑机强制拉回.强制拉回(1)在注塑机地推动下,公模侧向母模侧运动,若顶出板没有被预先拉回,RP最先接触母模板,在反作用力下,顶出板在RP 被预先拉回RP最先接触母模板在反作用力下顶出板在RP 的带动下回位.公模板压向母模板和剥料板最后完全合紧注塑机上的(2)公模板压向母模板和剥料板,最后完全合紧,注塑机上的喷嘴与模具上的注口衬套密合,开始注塑.這樣就完成塑膠模具的整個運動周期.。
模具基本结构简介之两三板模
電器連接器
背后的隔熱墊圈 與母模板相連 1﹑支撐 2﹑隔熱
夾模槽
熱流板的背板
熱 流 道 系 統 的 組 成 部 分
:
分流板的板(母模背板) 壓線板 電線槽 碳化的可插入的頭部﹐采用特殊的材料 熱電藕(感應線)
上固定板
注口襯套
定位環 墊片(非鋼材﹐散熱慢的材料﹐中 空﹐作用是承受來自噴嘴的壓力 噴嘴的身體(主體) 氣缸
1. 不适用於加纤材料。
2. 价格较贵。 3. 浇口设计自由度较冷浇道模具为低。
4. 保养维护困难。
5. 阻塞清理麻烦。 6. 模具加工不易。
7. 模具结构较复杂。
8. 不适O
噴嘴
氣道 澆口
分流板
單只熱流道---HOT SPRUE
單只閥針熱流道---SINGLE VALVE
模具的基本构造可分為下列三种
1.热浇道模具(无浇道式模具)
优点 1. 原料成本较低，没有废料回收问题。 2. 成形材料浪费少. 3. 可缩短充填时间、冷却时间、开关模行程及成型周期。 4. 不必取出浇道，可自动分离浇口部(针点浇口)，省去浇道取出时间。可控制制品痕迹及可控制塑胶 的流动. 5. 成型温度及压力较低，成品应力较小。 6. 可全自动成型。 7. 流道内的压力温度变化较小，成品品质较佳，凹痕及流痕较少。 缺点
2. 充填时间较长。
3. 射出压力较大。 4. 成型不易。
3.冷流道三板式模具 优点
1. 模具加工容易。
2. 换色成型方便。
3. 阻塞清理简单。
4. 保养维护容易。 5. 价格便宜。 缺点 1. 有废料。相比两板模具更浪费原料. 2. 充填时间较长。 3. 射出压力较大。射出压力损失较大.
注塑机三板机与二板机的差异
二、锁模力自动能自动修正锁模力，这就使得实际锁模 力和设定的有较大的差别，这对薄壁等 精密度要求高的注塑件来说非常不利。 二板机为油压式，二板机可以自动修正、 锁模力恒定。机械锁模的索膜单元1mm 的行程误差既能带来很大的压力偏差， 而油压锁模只需要确定泵压精确稳定； 故二板机锁模力更稳定。
三、调模方式的差异
三板机调模机构负荷重、易咬死，例如：1600t的三板机，其调 模部件至少有50吨。相比之下，二板机没有调模机构，数字设定好模 厚=抱闸位置即可。
四、磨损的差异
三板机动模的运动靠曲臂的，曲臂的转动必然会带来关节的磨损， 致使三板机精度的丧失。相比之下，二板机则更加关注密封性能，防止 漏油。 除此之外，二板机的占地面积也比三板机小，例如：1600t三板机长 度为13.5米，二板机长度为12.3米
一、锁模力控制方式的差异
三板机的锁模力控制是人眼估算的，而二板 机锁模力是由电脑控制的，可实现数字设定、 屏幕显示和储存功能。故三板机锁模力不及 二板机，锁模力不精确易产生至少4个问题： 1） 影响模具排气 2） 增加能耗 3） 损坏模具 4） 需要更大的注射压力 以上4个问题都会对产品的合格率造成负面 影响。
三板机一般是机械式锁模一般不能自动修正锁模力这就使得实际锁模力和设定的有较大的差别这对薄壁等精密度要求高的注塑件来说非常不利
自从上世纪九十年代初期，欧美日 等发达国家800吨以上注塑机都逐渐 淘汰了三板机的技术，而采用二板 机或直压机结构。德库玛注塑机也 引进了二板机的高端枝术。为什么 说二板机比三板机更好呢？下面我 们讲讲三板机和二板机的差别。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二板模与三板模结构和用途
请画出模具结构中双板式与三板式的结构差异,在模具设计中如何根据产品来选择用双板模还是三板模?
1. 两板模与三板模外观上的差异
从总体外形上看，顾名思义：两板模，就只有两块板，三板模有三块板，即三板模比两板模多了块脱胶道板，如上图右图所示。
2.两板模与三板模结构上的差异和比较
3.两板模的开模过程：
4.三板模的开摸过程
三板模的开模过程为，先是脱胶道板分开后，其次前模与后模分开，再次胶件在顶针的作用下顶出。
胶道板会自动从脱胶道板掉落。
5.两板模和三板模的成型和制造成本比较
相对来说，两板模的模具制造成本要比三板模的要低，但自动化程度要比三板模的要低。
6.两板模和三板模的应用：
6.1 两板模的应用：
对外观表面要求不是很严的，大水口的工件都适用于两板模，6.2 三板模的应用：
对外观表面要求高的，一般采用的浇口为：点浇口和潜伏式浇口。
7.两板模和三板模的产品应用实例：
7.1 两板模的产品应用实例
7.2 三板模的产品应用实例
----- END----。
