电力电子技术作业

1、什么是信息电子技术？什么是电力电子技术？1）信息电子技术：信息电子技术：信息电子技术应用计算机等现代化技术进行电子信息控制和信息处理，主要研究信息的获取与处理，电子设备与信息系统的设计、开发、获取与处理，电子设备与信息系统的设计、开发、应用和集成。

信息电子技术已经涵盖了社应用和集成。

信息电子技术已经涵盖了社会的诸多方面。

会的诸多方面。

信息电子技术集现代电子技术、信息技术、通信技术于一体。

它在信息的存信息电子技术集现代电子技术、信息技术、通信技术于一体。

它在信息的存储、传播和应用方面已经从根本上打破了长期以来由纸质载体储存和传播信息的一统天下，代表了信息业发展的方向。

代表了信息业发展的方向。

2）电力电子技术：）电力电子技术：电力电子技术是一门新兴的应用于电力领域的电子技术，就是使用电力电子器件（如晶闸管，闸管，GTO GTO GTO，，IGBT 等）对电能进行变换和控制的技术。

电力电子技术所变换的“电力”功率可大到数百MW 甚至GW GW，也可以小到数，也可以小到数W 甚至1W 以下，和以信息处理为主的信息电子技术不同电力电子技术主要用于电力变换。

电力电子技术分为电力电子器件制造技术和变流技术（整流，逆变，斩波，变频，变相等）两个分支。

（整流，逆变，斩波，变频，变相等）两个分支。

2、简单地介绍电力电子器件和几种常用的器件。

电力电子器件又称为功率半导体器件，主要用于电力设备的电能变换和控制电路方面大功率的电子器件（通常指电流为数十至数千安，电压为数百伏以上）。

功率器件几乎用于所有的电子制造业有的电子制造业,,包括计算机领域的笔记本、包括计算机领域的笔记本、PC PC PC、、服务器、显示器以及各种外设显示器以及各种外设;;网络通信领域的手机、电话以及其它各种终端和局端设备域的手机、电话以及其它各种终端和局端设备;;消费电子领域的传统黑白家电和各种数码产品;工业控制类中的工业PC PC、各类仪器仪表和各类控制设备等。

17秋西南大学[1075]《电力电子技术》作业答案题.doc

单项选择题1、从晶闸管开始承受正向电压的到晶闸管导通时刻的电度角称为（）。

1. 控制角▽2. 延迟角3 •滞后角4.重輕角2、当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在（）1. 导通状态2. 关断状态23. 饱和状态4. 不定3、如某晶闸管的正向阻断重复峰值电压为745V,反向重复峰值电压为825V,则该晶闸管的额定电压应为 ______________________________ o1. 700V 92. 750V3. 800V4. 850V4、快速熔断器可以用于过电流保护的电力电子器件是__________1. 功率晶体管2. IGBT3. 功率MOSFET4. 晶闸管V5*5、三相半波可控整流电路的自然换相点是1. 交流相电压的过零点2. 本相相电压与相邻相电压正、负半周的交点处93. 比三相不控整流电路的自然换相点超前30°4. 比三相不控整流电路的自然换相点滞后60°6、在一般可逆电路中，最小逆变角B min选在下面那一种范围合理1. 30°-35° 92. 0°-15°3. 0°-10°4. 0°7、可实现有源逆变的电路为_____________________1. 三相半波可控整流电路22. 三相半控桥整流桥电路3. 单相全控桥接续流二极管电路4 .单相半控桥整流电路8、晶闸管触发电路中，若改变_____ 的大小，则输出脉冲产生相位移动，达到移相控制的目的。

1. 同步电压2. 控制电压23. 脉冲变压器变比4. 控制电流时，三相半波可控整流电路，电阻性负载输出的电压波形，处于9、a 为 _____连续和断续的临界状态。

1. 0度2. 30 度"3. 60 度4. 90 度10、单相全控桥式有源逆变电路，控制角为a,则输出电压的平均值为（）1. Ud=1.17U2cosa2・ Ud=0.9U2COsa :3. Ud=-2.34U2cosa4. Ud=0.45U2cosa11、压敏电阻在晶闸管整流电路中主要是用来（）1. 分流2. 降压3. 过电压保护94. 过电流保护12、在PWM逆变电路的相电压正弦波调制信号中叠加适当的3次谐波，使之成为鞍形波的目的在于（）1. 消除谐波分量2. 包含幅值更大的基波分量93. 减少开关次数4. 削弱直流分量13、下列全控器件中，属于电流控制型的器件是（1. P-MOSFET2. SIT3. GTR 24. IGBT14、若晶闸管电流有效值是157A,则其额定电流为1. 157A2. 100A 93. 80A4. 246.5A15、在PWM斩波方式的开关信号形成电路中，比较器反相输入端加三角波信号,同相端加（）1. 正弦信号2. 方波信号3. 锯齿波信号4. 直流信号916、可在第一和第四象限工作的变流电路是（）1. 三相半波可控变流电路22. 单相半控桥3. 接有续流二极管的三相半控桥4. 接有续流二极管的单相半波可控变流电路17、IGBT是一个复合型的器件，它是（）1. GTR 驱动的MOSFET2. MOSFET 驱动的GTR&"160; P3. MOSFET驱动的晶闸管4. MOSFET 驱动的GTO18、对于电阻负载单相交流调压电路，下列说法错误的是（）1. 输出负载电压与输出负载电流同相2. a的移项范围为0°<a<180°3. 输出负载电压U0的最大值为U14. 以上说法均是错误的919、降压斩波电路中，已知电源电压Ud二16V,负载电压Uo=12V,斩波周期T=4ms,则开通时Ton=1. 1ms2. 2ms3. 3ms4. 4ms20、有源逆变发生的条件为（）1. 要有直流电动势2. 要求晶闸管的控制角大于90度3. 直流电动势极性须和品闸管导通方向一致21、单相全控桥式整流电路电阻性负载中, 控制角的最大移相范围是（4. 以上说法都是对的W1. 90°2. 120° &T603. 150°4. 180° W22、逆变电路是一种（）变换电路:L AC/AC2. DC/AC 23. DC/DC4. AC/DC23、直流斩波电路是一种（）变换电路。

西南大学17秋0961]《电工电子技术》作业答案

0961]《电工电子技术》笔试1-5：AACCB 6-10：AABCA 11-15：CBBBB16-19：BBBB20、时序逻辑电路与组合逻辑电路的主要区别是( )电路具有记忆功能。

时序逻辑21、通过人体的电流的频率愈( )愈安全。

高22、( )反馈多用于改善放大器的性能。

负23、双端输出电路对称的差动放大电路，对共模输入信号的电压放大倍数近似等于( )。

零24、集成运放的( )级主要进行电压放大，要求它的电压放大倍数高，一般由共射极放大电路构成。

中间25、三相异步电动机的旋转方向决定于( )电流的相序。

定子26、某三相异步电动机额定转速n=975r/min，则转差率为s＝( )％。

2.527、继电器的体积和触点容量小，触点数目多，且通过电流较( )，所以，因此继电器一般用于控制电路中。

小28、当变压器的负载增加后，则一次侧电流和二次侧负载电流同时( )。

增大27、继电器的体积和触点容量小，触点数目多，且通过电流较( )，所以，因此继电器一般用于控制电路中。

小28、当变压器的负载增加后，则一次侧电流和二次侧负载电流同时( )。

增大[0961]《电工电子技术》判断题13、在共发射放大电路中，电流ib、ic与输入电压ui同相，而输出电压u0与输入电压ui也同相，即共射极放大电路不具有反相作用。

A.√B.×14、电压表应串联在电路中。

A.√B.×15、照明电路中保险丝可以用铜丝取代。

A.√B.×16、电动机的同步转速与电源频率无关。

A.√B.×17、给电感性负载串联电容可以提高功率因数。

A.√B.×18、一个电路中，功率不一定平衡。

A.√B.×19、无论电压和电流的参考方向选得如何，欧姆定律U=IR式子前均为正号。

A.√B.×。

电力电子技术-西南大学2016年作业

第一批单选题题目说明:（10.0分）1.IGBT属于（）控制型元件A．A：电流B．B：电压C．C：电阻D．D：频率（10.0分）2.触发电路中的触发信号应具有（）A．A：足够大的触发功率B．B：足够小的触发功率C．C：尽可能缓的前沿D．D：尽可能窄的宽度（10.0分）3.对于单相交交变频电路如下图，在t1~t2时间段内，P组晶闸管变流装置与N组晶闸管变流装置的工作状态是（）A．A：P组阻断，N组整流B．B：P组阻断，N组逆变C．C：N组阻断，P组整流D．D：N组阻断，P组逆变（10.0分）4.电流型逆变器中间直流环节贮能元件是()A．A：电容B．B：电感C．C：蓄电池D．D：电动机（10.0分）5.单相半波可控整流电阻性负载电路中，控制角a的最大移相范围是（）A．A：90°B．B：120°C．C：150°D．D：180°（10.0分）6.具有自关断能力的电力半导体器件称为()A．A：全控型器件B．B：半控型器件C．C：不控型器件D．D：触发型器件（10.0分）7.IGBT是一个复合型的器件，它是（）A．A：GTR驱动的MOSFETB．B：MOSFET驱动的GTRC．C：MOSFET驱动的晶闸管D．D：MOSFET驱动的GTO（10.0分）8.从晶闸管开始承受正向电压的到晶闸管导通时刻的电度角称为（）。

A．A：控制角B．B：延迟角C．C：滞后角D．D：重叠角（10.0分）9.将直流电能转换为交流电能供给负载的变流器是()A．A：有源逆变器B．B：A/D变换器C．C：D/A变换器D．D：无源逆变器（10.0分）10.已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（）A．A：减小至维持电流以下B．B：减小至擎住电流以下C．C：减小至门极触发电流以下D．D：减小至5A以下（10.0分）11.降压斩波电路中，已知电源电压U d=16V，负载电压U o=12V，斩波周期T=4ms，则开通时T on=（）A．A：1msB．B：2msC．C：3msD．D：4ms（10.0分）12.三相半波可控整流电路的自然换相点是（）A．A：交流相电压的过零点B．B：本相相电压与相邻相电压正半周的交点处C．C：比三相不可控整流电路的自然换相点超前30ºD．D：比三相不可控整流电路的自然换相点滞后60º（10.0分）13.单相桥式半控整流电路中，电阻性负载，流过每个晶闸管的有效电流I T＝()A．A：1IB．B：0.5IC．C：(１/1.747)*ID．D：1.747*I主观填空题题目说明:（10.0分）14.过电压产生的原因()、()，可采取()、()和（）保护。

电力电子技术(专升本)2016年秋季考试

解题思路：
8. 请阐述目前开关电源的发展现状及所涉及电力电子的哪些知识（以具体电路为例）。(10分)
参考答案：无固定答案
解题思路：需涉及DC-DC变换的内容
第2/2页
解题思路：
4. 交流-交流直接变频器与直流电动机可逆传动系统两组变流器的工作方式、控制原理有什么异
、同之处？(20分)
参考答案：答：同：均是通过对正组、反组控制角的控制。异：直流电动机可逆传动系统两组
变流器均可工作在整流、逆变状态，通过改变晶闸管的触发控制角或逆变角，可以调节整流或逆
变电压VD，控制交流电源－负载之间交换的功率的大小和方向。交流-交流直接变频器则是当
时，正组工作，反组停止工作。
时，反组工作，正组停止工作。它只是把相控“整流”
输出电压脉冲中的每个脉冲的平均值控制到按“正弦规律”变化，然后再把这一系列直流脉冲拼成
一个近似的正弦波。
解题思路：
第1/2页
5. 电压型逆变电路中反馈二极管的作用是什么？为何电流型逆变电路中没有反馈二极管？(10分)
参考答案：电压型逆变器当交流侧为阻感性负载时，需要向电源反馈无功功率。直流侧电容起缓冲无功能量的作用。为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂开关器件都反并联了反馈二极管。而对电流型逆变器来说，当交流侧为阻感负载时，也需要提供无功能量反馈，但直流侧电感起缓冲无功能量的作用，因反馈无功能量时，直流电流并不反向，因此不必象电压型逆变器那样要给开关器件反并联二极管。解题思路：
6. 单极性和双极性PWM调制有什么区别？三相桥式PWM型逆变电路中，输出相电压（输出端相对于直流电源中点的电压）和线电压SPWM波形各有几种电平？(10分) 参考答案：三角波载波在信号波正半周期或负半周期里只有单一的极性，所得的PWM波形在半个周期中也只在单极性范围内变化，称为单极性PWM控制方式。

《电力电子技术》习题集

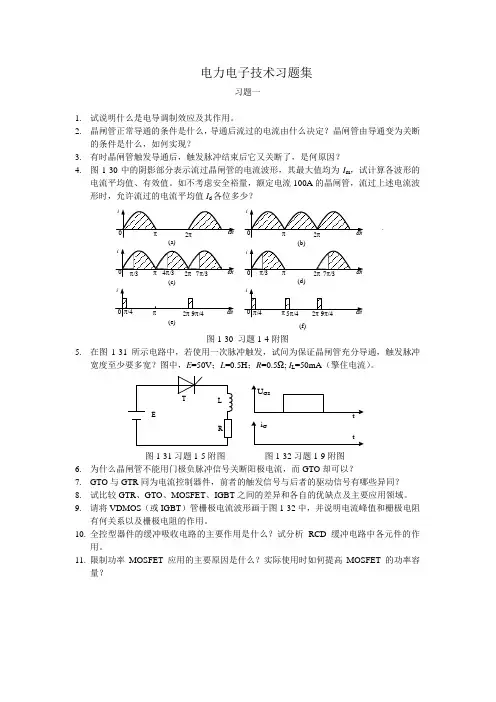

电力电子技术习题集习题一1. 试说明什么是电导调制效应及其作用。

2. 晶闸管正常导通的条件是什么，导通后流过的电流由什么决定？晶闸管由导通变为关断的条件是什么，如何实现？3. 有时晶闸管触发导通后，触发脉冲结束后它又关断了，是何原因？4. 图1-30中的阴影部分表示流过晶闸管的电流波形，其最大值均为I m ，试计算各波形的电流平均值、有效值。

如不考虑安全裕量，额定电流100A 的晶闸管，流过上述电流波形时，允许流过的电流平均值I d 各位多少？(f)图1-30 习题1-4附图5. 在图1-31所示电路中，若使用一次脉冲触发，试问为保证晶闸管充分导通，触发脉冲宽度至少要多宽？图中，E =50V ；L =0.5H ；R =0.5Ω; I L =50mA （擎住电流）。

图1-31习题1-5附图图1-32习题1-9附图6. 为什么晶闸管不能用门极负脉冲信号关断阳极电流，而GTO 却可以？7. GTO 与GTR 同为电流控制器件，前者的触发信号与后者的驱动信号有哪些异同？8. 试比较GTR 、GTO 、MOSFET 、IGBT 之间的差异和各自的优缺点及主要应用领域。

9. 请将VDMOS （或IGBT ）管栅极电流波形画于图1-32中，并说明电流峰值和栅极电阻有何关系以及栅极电阻的作用。

10. 全控型器件的缓冲吸收电路的主要作用是什么？试分析RCD 缓冲电路中各元件的作用。

11. 限制功率MOSFET 应用的主要原因是什么？实际使用时如何提高MOSFET 的功率容量？习题二1．具有续流二极管的单相半波可控整流电路，带阻感性负载，电阻为5Ω，电感为0.2H，电源电压的有效值为220V，直流平均电流为10A，试计算晶闸管和续流二极管的电流有效值，并指出晶闸管的电压定额（考虑电压2-3倍裕度）。

2．单相桥式全控整流电路接电阻性负载，要求输出电压在0～100V连续可调，输出电压平均值为30 V时，负载电流平均值达到20A。

电力电子技术题解实例与习题

第一章绪论1.1题解实例一、填空题：1、电力电子技术是一门交叉学科，其内容涉及、和三大学科。

答：电气工程、电子科学与技术、控制理论2、电力电子技术是依靠电力电子器件组成各种电力变换电路，实现电能的高效率转换与控制的一门学科，它包括、和三个组成局部。

答：电力电子器件、电力电子电路、控制技术3、电力电子电路的根本任务是实现电能变换和控制。

电能变换的根本形式有：变换、变换、变换、变换四种。

答：AC/DC、DC/AC、DC/DC、AC/AC4、硅晶闸管派生器件双向晶闸管常用于交流和电路中。

答：调压、调功5、光控晶闸管是通过光信号控制晶闸管导通的器件，它具有很强的、良好的和较高的瞬时承受能力，因而被应用于高压直流输电、静止无功功率补偿等领域。

答：光信号、抗干扰能力、高压绝缘性能、过电压6、第二代电力电子器件以具有自关断能力的全控型器件、和为代表。

答：GTR、MOSFET、IGBT7、IGBT器件是一种复合器件。

它兼有和的开关速度快、平安工作区宽、驱动功率小、耐高压、载流能力大等优点。

答：功率MOSFET、双极型器件8、直流电动机变速传动控制是利用或获得可变的直流电源，对直流电动机电枢或励磁绕组供电，实现直流电动机的变速传动控制。

答：整流器、斩波器9、交流电动机变速传动控制那么是利用或对交流电动机供电，通过改变的供电电源的频率和电压等来到达交流电动机的变速传动。

答：逆变器、交－交直接变频器10、太阳能电池板获得的原始直流电压是与太阳光强度等因素有关的，它需要通过一个变换器来稳定直流电压，再通过变换器变为所要求的交流电供负载使用或将电能馈入市电。

答：DC－DC、DC－AC二、问答题：1、什么是电力电子技术？它有几个组成局部？答：电力电子技术是依靠电力电子器件组成各种电力变换电路，实现电能的高效率转换与控制的一门学科，它包括电力电子器件、电力电子电路〔变流电路〕和控制技术三个组成局部。

2、电能变换电路有哪几种形式？各自的功能是什么？答：电能变换电路有四种形式：AC/DC变换电路、DC/AC变换电路、DC/DC 变换电路、AC/AC变换电路。

电力电子技术_习题集(含答案)

《电力电子技术》课程习题集一、单选题1.晶闸管内部有（）PN结。

A、一个B、二个C、三个D、四个2.电力二极管内部有（）个PN结。

A、一个B、二个C、三个D、四个3.双向晶闸管是用于交流电路中的，其外部有（）电极。

A、一个B、两个C、三个D、四个4.比较而言，下列半导体器件中开关速度最快的是（）。

A、GTOB、GTRC、MOSFETD、SR5.下列半导体器件中属于电流型控制器件的是（）A、GTRB、MOSFETC、IGBTD、SR6.比较而言，下列半导体器件中开关速度最慢的是（）。

A、GTOB、GTRC、MOSFETD、IGBT7.下列半导体器件中属于电压型控制器件的是（）。

A、GTOB、GTRC、MOSFETD、SR8.压敏电阻在晶闸管整流电路中主要是用来作（）。

A、分流B、降压C、过电压保护D、过电流保护9.晶闸管两端并联一个RC电路的作用是（）。

A、分流B、降压C、过电压保护D、过电流保护10.普通晶闸管的通态电流（额定电流）是用电流的（）来表示的。

A、有效值B、最大值C、平均值D、最小值11.晶闸管在电路中的门极正向偏压（）愈好。

A、愈大B、愈小C、不变D、为零12.快速熔断器在晶闸管整流电路中主要是用来作（）。

A、分流B、降压C、过电压保护D、过电流保护13.当晶闸管的额定电压小于实际要求时，可以用两个以上同型号的器件相( )。

A、串联B、并联C、串并联14.当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )。

A、导通状态B、关断状态C、饱和状态D、不定15.当晶闸管的额定电流小于实际要求时，可以用两个以上同型号的器件相 ( )。

A、串联B、并联C、串并联16.晶闸管整流电路中直流电动机应该属于（）负载。

A、电阻性B、电感性C、反电动势D、不定17.晶闸管可控整流电路中的控制角α减小，则输出的电压平均值会（）。

A、不变B、增大C、减小D、不定18.三相可控整流与单相可控整流相比较，输出直流电压的纹波系数（）。

电力电子习题及答案汇编

电力电子技术课后题答案第一章1.1 电力技术、电子技术和电力电子技术三者所涉及的技术内容和研究对象是什么？三者的技术发展和应用主要依赖什么电气设备和器件？答：电力技术涉及的技术内容：发电、输电、配电及电力应用。

其研究对象是：发电机、变压器、电动机、输配电线路等电力设备，以及利用电力设备来处理电力电路中电能的产生、传输、分配和应用问题。

其发展依赖于发电机、变压器、电动机、输配电系统。

其理论基础是电磁学(电路、磁路、电场、磁场的基本原理)，利用电磁学基本原理处理发电、输配电及电力应用的技术统称电力技术。

电子技术，又称为信息电子技术或信息电子学，研究内容是电子器件以及利用电子器件来处理电子电路中电信号的产生、变换、处理、存储、发送和接收问题。

其研究对象:载有信息的弱电信号的变换和处理。

其发展依赖于各种电子器件（二极管、三极管、MOS管、集成电路、微处理器电感、电容等）。

电力电子技术是一门综合了电子技术、控制技术和电力技术的新兴交叉学科。

它涉及电力电子变换和控制技术技术，包括电压（电流）的大小、频率、相位和波形的变换和控制。

研究对象：半导体电力开关器件及其组成的电力开关电路，包括利用半导体集成电路和微处理器芯片构成信号处理和控制系统。

电力电子技术的发展和应用主要依赖于半导体电力开关器件。

答案1.2 为什么三相交流发电机或公用电网产生的恒频、恒压交流电，经电压、频率变换后再供负载使用，有可能获得更大的技术经济效益？答：用电设备的类型、功能千差万别，对电能的电压、频率、波形要求各不相同。

为了满足一定的生产工艺和流程的要求，确保产品质量、提高劳动生产率、降低能源消耗、提高经济效益，若能将电网产生的恒频、恒压交流电变换成为用电负载的最佳工况所需要的电压、频率或波形，有可能获得更大的技术经济效益。

例如：若风机、水泵全部采用变频调速技术，每年全国可以节省几千万吨以上的煤，或者可以少兴建上千万千瓦的发电站。

若采用高频电力变换器对荧光灯供电，不仅电-光转换效率进一步提高、光质显著改善、灯管寿命延长3～5倍、可节电50%，而且其重量仅为工频电感式镇流器的10%。
